ALIENTEK MT1 маленький многофункциональный тестер компонентов с большими амбициями
- Цена: 42$
- Перейти в магазин
Многофункциональный тестер компонентов ALIENTEK MT1
Вы думаете, презенты от ALIENTEK закончились? Я тоже так думал. Но нет — компания прислала мне ещё один новый прибор, многофункциональный тестер компонентов ALIENTEK MT1.
Первое впечатление — «вау, какой ми-ми-мишный приборчик»
Есть приборы, которые покупаешь ради характеристик, а есть такие, которые хочется взять в руки просто из-за внешнего вида. С ALIENTEK MT1 получилось и то и другое. Он небольшой, симпатичный, оснащён большим цветным экраном и аккуратным корпусом, а в работе действительно оказался полезным.
Благодаря откидной подставке MT1 можно удобно установить на рабочем столе и пользоваться им как небольшим настольным прибором. В отдельных задачах он способен заменить мультиметр, хотя и с определёнными оговорками.
Дополнительные ссылки на товар
ссылка
ссылка
Но сначала немного вступления
Я уже не помню, когда именно в интернете появился первый тестер компонентов, но хорошо помню, как тогда кипели форумы. Были версии на разных контроллерах, с разными дисплеями, в корпусах и без них. При этом у большинства приборов оставался общий набор функций — проверка RLC и автоматическое определение электронных компонентов.
Память подсказывает, что родоначальником этой идеи был Маркус. Кто именно этот человек, я не знаю, но с удовольствием пожал бы ему руку и угостил пивом. Специально не стал проверять информацию в интернете, поэтому в моей памяти он так и остался Маркусом.
Позже появились первые конструкторы на AliExpress. Когда-то я тоже покупал такой набор. Побаловался, посмотрел, как он работает, а потом убрал в одну из шуфлядок. Для повседневных задач мне обычно хватает мультиметра, измерителя импеданса и регулируемого блока питания. Но сама идея автоматического тестера мне всегда нравилась.
Со временем появились модели с цветными дисплеями, проверкой светодиодов и стабилитронов. Затем к ним начали добавлять генераторы сигналов, осциллографы, проверку пультов и датчиков. Каждый новый производитель словно старался показать, что умеет его прибор.
В результате обычный тестер транзисторов постепенно превратился почти в карманную лабораторию. Школьники-радиолюбители успели повзрослеть, но интерес к таким приборам никуда не исчез. Похоже, мечта школьника просто повзрослела вместе с ним. Судя по появлению у меня ALIENTEK MT1, меня эта участь тоже не миновала.

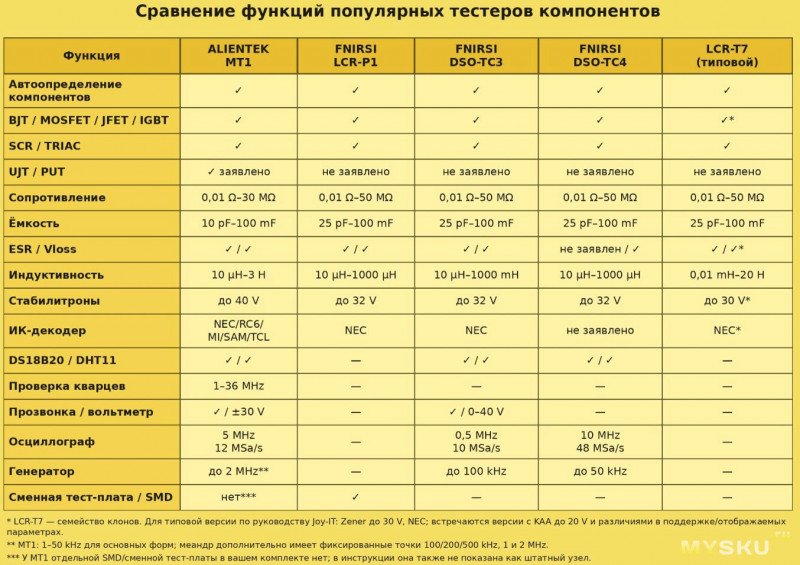

Я посмотрел на ближайших конкурентов и свёл основные функции в одну таблицу. Она нужна прежде всего для понимания общей картины и удобного сравнения приборов.

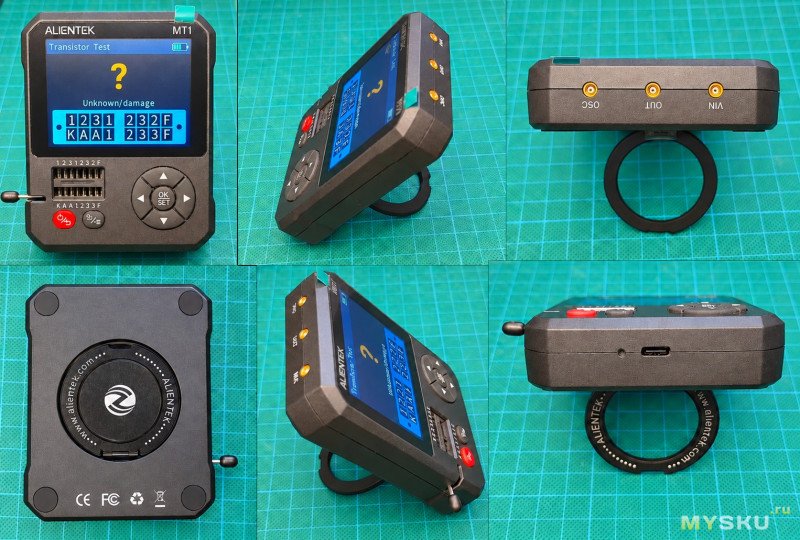

Внешний вид и конструкция
Размеры MT1 составляют 79,5 × 100 × 22,5 мм, масса около 150 граммов. Установлен цветной IPS-экран диагональю 2,8 дюйма с разрешением 280 × 320 пикселей. Внутри находится аккумулятор ёмкостью 2000 мА·ч. Производитель заявляет около 15 часов работы в режиме тестера компонентов и примерно 12 часов в режиме осциллографа.
Внешне MT1 производит приятное впечатление. Корпус небольшой, прибор удобно держать в руке. Большую часть передней панели занимает экран, ниже расположены колодка для компонентов и кнопки управления.
Справа находится круглый навигационный блок с центральной кнопкой подтверждения. Отдельно вынесены кнопка питания и функциональная кнопка. Все основные органы управления находятся перед глазами, поэтому во время проверки компонентов не приходится тянуться к боковым граням.
На одной грани расположены три разъёма с обозначениями OSC, OUT и VIN. На противоположной стороне находится разъём USB-C.
Сзади установлена складная кольцевая подставка. Она позволяет установить прибор под наклоном, чтобы экран было удобнее видеть при работе за столом. В сложенном состоянии подставка прилегает к корпусу.
В целом внешний вид соответствует первому впечатлению. Это небольшой аккуратный прибор, который хочется поставить на стол и сразу начать проверять.
Комплектация
Для подключения компонентов предусмотрены колодка с зажимом и три коротких провода с крокодилами. Выводные детали можно устанавливать непосредственно в колодку, а крупные или неудобные по форме компоненты подключать проводами.
Главное замечание к комплекту заключается в отсутствии панели для проверки SMD-компонентов. Для меня это заметный недостаток. С мелкими резисторами, конденсаторами и полупроводниками я работаю постоянно, а зажимать их крокодилами неудобно.
Конечно, можно использовать переходники или изготовить собственную контактную площадку. Но даже простая панель для распространённых SMD-корпусов сделала бы комплект гораздо практичнее. Поэтому адаптер для своих задач придётся изготовить самостоятельно.
Управление и меню

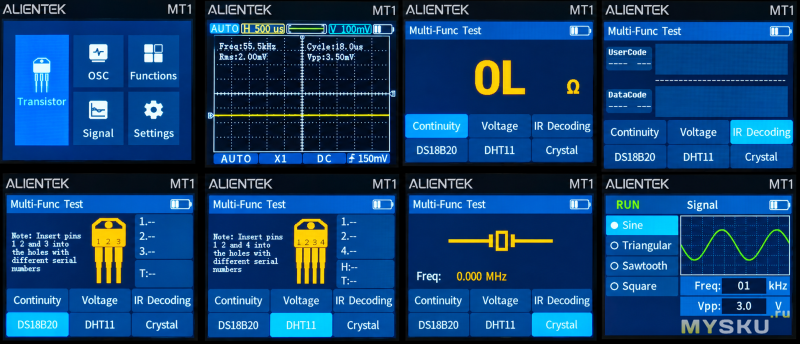

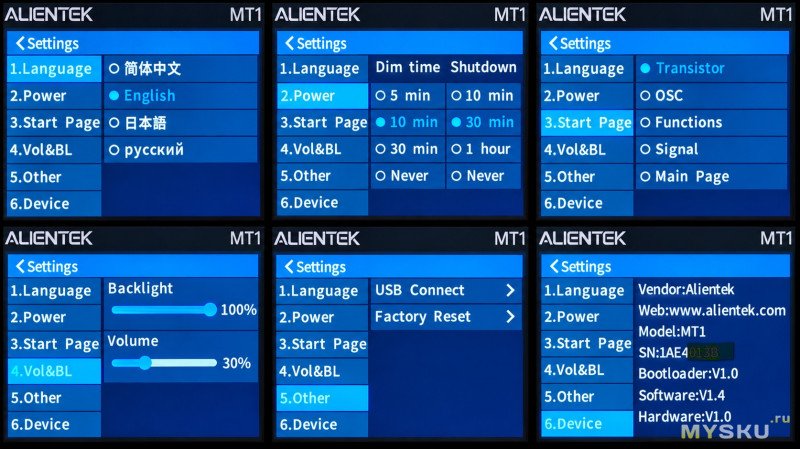

Управление построено вокруг экранного меню и навигационного блока. Выбираем нужную функцию, подключаем компонент или сигнал и запускаем проверку.
В режиме тестера компонентов прибор автоматически пытается определить тип детали, расположение выводов и доступные для измерения параметры. Это удобно при проверке деталей из запасов, особенно если маркировка плохо читается или неизвестна цоколёвка.
При этом автоматическое определение не следует воспринимать как окончательный диагноз. Если результат выглядит сомнительно, нужно проверить контакты, изменить подключение и при необходимости воспользоваться другим прибором. Надпись Unknown или damage сама по себе ещё не означает, что деталь неисправна. Причиной может быть плохой контакт, неподдерживаемый компонент или особенности его параметров.
Проверка компонентов
Внешний вид — это хорошо, но гораздо важнее понять, что MT1 умеет и насколько его функции полезны в реальной работе.

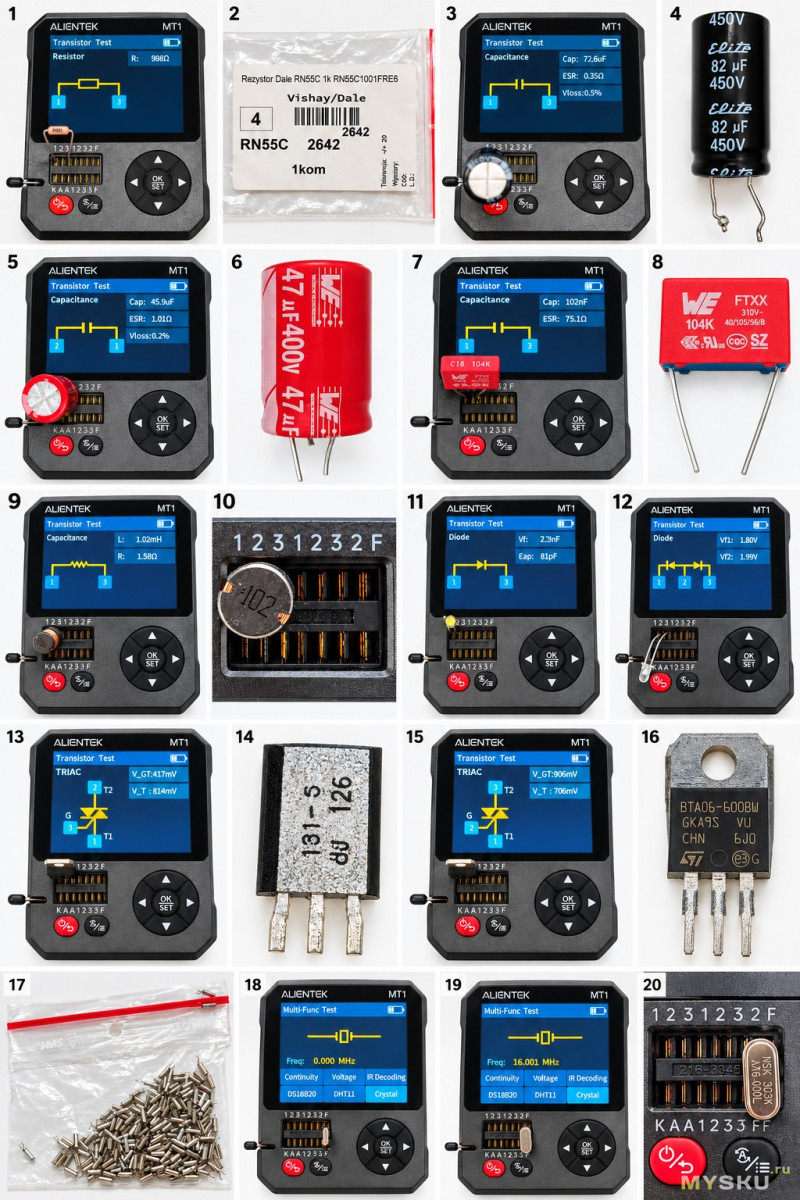

Я проверил резисторы, конденсаторы, индуктивности, симисторы, mosfet, светодиоды и кварцевые резонаторы. Все эти детали прибор определяет без особых проблем.
С кварцами получилась отдельная история. Оказалось, что в проекте кварцевые резонаторы на 32 кГц, установленные на плату методом поверхностного монтажа, были повреждены во время пайки в печи. Сначала в это было трудно поверить, но проверка с помощью прибора подтвердила их неисправность.

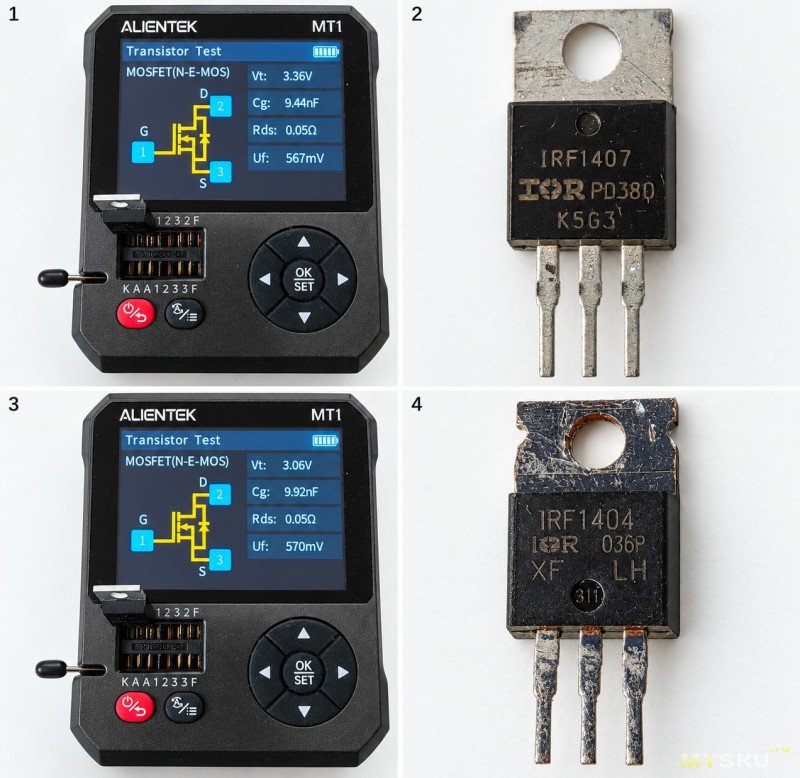

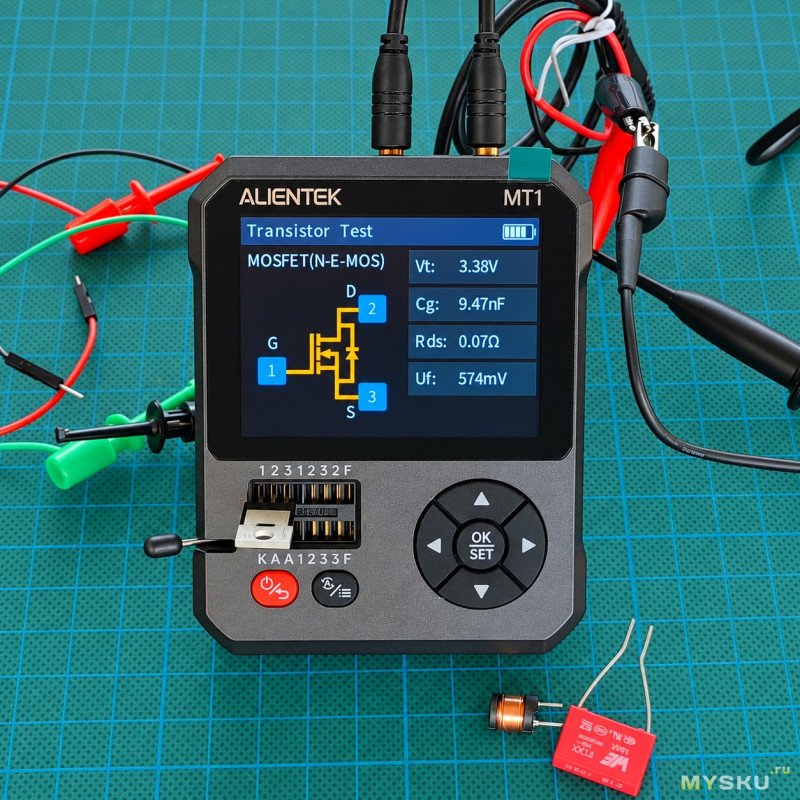

MOSFET прибор также определяет без проблем. Обычных биполярных PNP- и NPN-транзисторов под рукой не оказалось, поэтому их проверку я оставлю для отдельного теста.

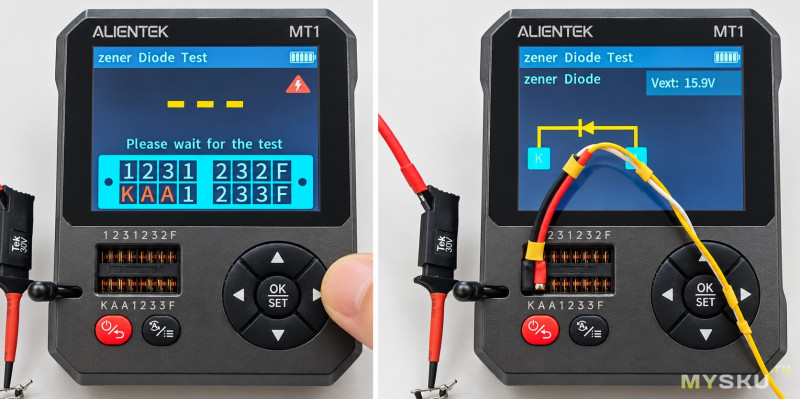

Стабилитроны MT1 проверяет на отлично, но надо соблюдать полярность, если в одном направлении не измерил, переворачивает и еще раз проводим измерение.
Проверять стабилитрон надо в нижней части колодки и перед проверкой появится предупреждение о высоком напряжении
Производитель заявляет диапазон до 40 В. Я проверил несколько деталей с напряжением стабилизации от 3,3 до 30 В и получил правильный результат. Отдельно добавил снимок проверки стабилитрона на 16 В.
Именно проверка стабилитронов, светодиодов и кварцев интересует меня в этом приборе больше всего.
С резисторами всё понятно. Подключаем деталь и получаем измеренное значение сопротивления.
При работе с небольшими сопротивлениями нужно учитывать сопротивление проводов и контактов. Короткие комплектные провода удобны, но они не устраняют влияние подключения. Поэтому к измерению низкоомных резисторов нужно относиться внимательнее.

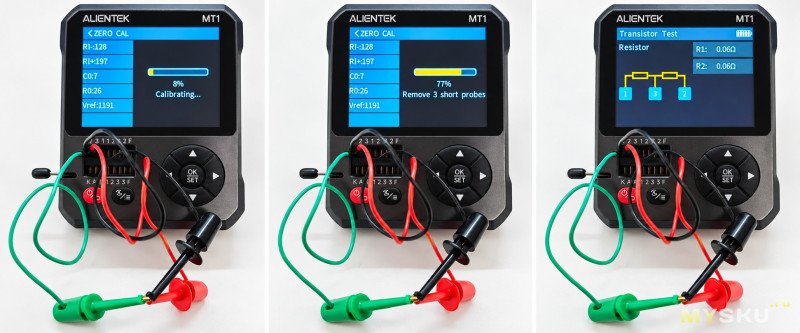

Перед измерениями можно выполнить калибровку прибора. Для этого нужно замкнуть все три провода между собой и нажать кнопку со значком «A». Сначала прибор выполнит калибровку при замкнутых проводах, то есть в режиме КЗ. Затем он попросит убрать замыкание и завершит калибровку в режиме холостого хода, ХХ.
При проверке конденсаторов интересна не только ёмкость, но и дополнительные параметры, которые прибор способен определить для конкретной детали.
Значение ESR всегда нужно рассматривать с учётом условий измерения. Показания разных приборов могут отличаться из-за частоты, амплитуды тестового сигнала и используемого метода. Поэтому сравнивать два числа без учёта этих условий было бы неправильно.
Для быстрой проверки отдельного конденсатора MT1 удобен. Для подробного исследования и сравнения параметров на разных частотах у меня есть отдельный LCR-метр.
Перед подключением конденсатор необходимо разрядить. Особенно это касается деталей, снятых с блоков питания. Небольшой тестер не должен становиться устройством для их разрядки.
Проверка индуктивностей полезна при сортировке дросселей и катушек, когда маркировка отсутствует или не даёт нужной информации. Однако параметры катушки зависят от частоты измерения и свойств сердечника. Поэтому результат автоматического тестера следует воспринимать как значение, полученное в конкретном режиме прибора. Для определения примерного номинала этого обычно достаточно, а для ответственного узла потребуется более подробная проверка.
При проверке диодов удобно видеть направление включения и измеренное прямое падение напряжения. Это помогает быстро разобраться с отдельной деталью или диодной сборкой.
Одна из наиболее полезных функций подобных приборов — автоматическое определение транзистора и расположения его выводов. Для биполярных транзисторов это избавляет от необходимости каждый раз искать цоколёвку. Коэффициент усиления можно использовать для предварительной оценки и сравнения деталей в одинаковых условиях, но это не постоянная величина для любых режимов работы, но удобно при подборки пар компонентов.
Этот часть я постараюсь сегодня дополнить
Таким образом, функция хорошо подходит для определения типа, цоколёвки и предварительной проверки. Для проверки силового транзистора под нагрузкой потребуется другая методика.
Осциллограф

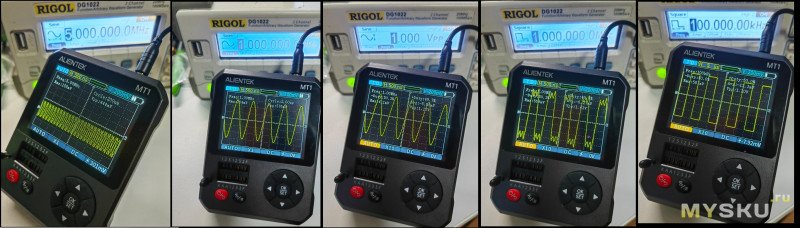

Встроенный осциллограф делает MT1 интереснее обычного тестера компонентов. Заявленные характеристики составляют полосу пропускания 5 МГц, частоту дискретизации 12 MSa/s и разрешение 10 бит.
Практический смысл этого режима — увидеть наличие сигнала, оценить его форму и частоту в пределах возможностей прибора. Для простых низкочастотных схем это может быть удобно. Иногда ради одного сигнала не хочется доставать большой осциллограф.
При этом полоса пропускания и частота дискретизации являются разными параметрами. Наличие полосы 5 МГц не означает, что прямоугольный сигнал такой частоты будет отображаться с подробными фронтами.
Генератор

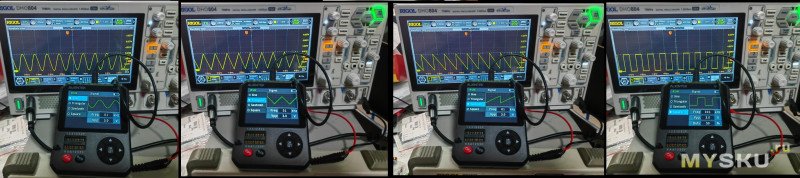

Ещё одна дополнительная функция — генератор сигналов. Заявленный диапазон составляет от 1 Гц до 2 МГц, амплитуда — от 0,5 до 3,0 В от пика до пика.
Такой источник может пригодиться для простых экспериментов и проверки прохождения сигнала через схему. Однако возможности генератора определяются не только диапазоном частот. Важны форма сигнала, точность амплитуды и её изменение при подключении нагрузки. Поэтому окончательные выводы лучше делать по осциллограммам и результатам измерений.
Проверка кварцевых резонаторов
Производитель заявляет возможность проверки кварцевых резонаторов в диапазоне от 1 до 36 МГц. Быстрая проверка запуска резонатора полезна при работе с неизвестными деталями, хотя она не заменяет полноценное измерение всех параметров.
Работа с ИК-сигналами

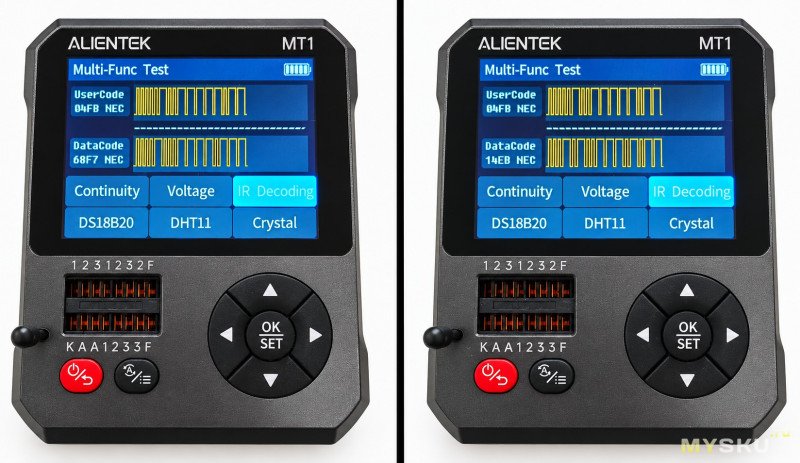

MT1 умеет обнаруживать и декодировать сигналы стандартных пультов телевизоров и аудиотехники. В мастерской это может пригодиться для быстрой проверки пульта.
При этом обнаружить передачу сигнала и правильно расшифровать команду — разные задачи. Нестандартные пульты прибор видит не всегда. Например, он не смог нормально распознать сигналы пульта кондиционера и вентилятора Dyson.
Что не проверил
Банально не проверил pnp npn транзисторы, проводных не оказалось под рукой, а колодку под SMD еще не доделал, но если очень надо, дополню обзор.
Не проверил работу с DS18B20 и DHT11- нет в наличии.
Практическое применение
Главная привлекательность MT1 для меня заключается в сочетании нескольких функций в небольшом корпусе.
Когда перед тобой лежит неизвестная деталь, удобно подключить её к тестеру и сразу получить исходную информацию. Прибор может определить тип компонента, расположение выводов и некоторые параметры. После этого проще понять, нужна ли подробная проверка.
Как упоминал выше, мне MT1 очень полезен в проверки светодиодов, кварцев и стабилитронов.
В ежедневной работе особенно заметен недостаток комплектации. Для выводных деталей колодка удобна, а для SMD нужна отдельная контактная площадка. При моём объёме работы с поверхностным монтажом это одно из первых дополнений, которое придётся сделать самостоятельно.
Выводы
ALIENTEK MT1 привлекает внешним видом, компактностью и большим набором функций. Цветной экран, длительное время работы на одном заряде, автоматическое определение компонентов и складная подставка делают работу с прибором удобной. Осциллограф и генератор расширяют возможности для небольших экспериментов.
Главное замечание к комплекту — отсутствие панели для SMD-компонентов. Для прибора, предназначенного для проверки радиодеталей, такое дополнение было бы очень уместно.
К результатам измерений нужно подходить с пониманием метода. Особенно это касается ESR, коэффициента усиления транзисторов и параметров MOSFET. Наглядный экран показывает числа удобно, но условия их получения от этого не меняются.
Первое впечатление «какой симпатичный приборчик» у MT1 вполне заслуженное. Дальнейшая ценность зависит от того, насколько его функции совпадают с вашими повседневными задачами. Для проверки отдельных компонентов и первичной диагностики неизвестных деталей такой формат мне интересен.
МТ1 поменял мое отношение к подобным «игрушкам», отличный приборчик, советую к приобретению, особенно тем кто только в начинает вхождение в этот увлекательный мир радиоэлектроники
Плюсы
Практически одни плюсы. Возможно, какие-то функции работают не идеально, но за месяц использования прибора на своих компонентах я пока этого не обнаружил.
MT1 умеет работать как мультиметр. Режим прозвонки срабатывает практически мгновенно.
Минусы
Прибор не распознаёт нестандартные протоколы инфракрасных пультов.
Нет подставки под SMD
По традиции, на вопросы отвечу, а обзор при необходимости дополню.
Компания Alientek сейчас дает скидочный код MT1 Transistor Tester: ALNTK11D8F0E
P.S. Обзор готовил больше месяца. Постепенно собирал материал, и он рос как на дрожжах. Делал фотографии и видеоролики, постоянно использовал прибор в работе и проверял его в реальных задачах. При этом многое так и не вошло в обзор.
Если понадобится что-то добавить, я всё найду и дополню.
Добавлено
Кварцы MT1 проверяет от 1мГц, я это момент упустил.
Мои кварцы 32кГц были проверены в плате и не работали, но и в приборе они бы не заработали.
