Катушки для красно-чёрного провода
В какой-то момент валяющиеся абы как провода мне надоели, и я решил как-то облагородить их временное пребывание у меня.
Речь пойдёт про плоский красно-чёрный провод. Иногда (а лучше всегда) нужно, чтобы он выглядел ровным и красивым. Ещё его должно быть удобно разматывать и заматывать обратно. Ещё было бы просто фантастически, взглянув на него, сразу понимать сколько его осталось.
Поэтому решил наделать для него специальных катушек.
Для начала нужно определиться с размерами катушек, а также сколько примерно планируется там хранить провода.
Поможет со всем этим такая формула:
L = 0.000785 * (Dmax^2 — Dmin^2) / T
где:
L — длина провода, м;
Dmax — диаметр намотки максимальный, мм;
Dmin — диаметр намотки минимальный, мм;
T — толщина провода, мм;

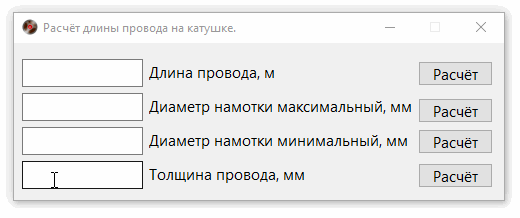

Пересчитывать каждый раз с разными параметрами в какой-то момент надоело, и я написал небольшую программку для этого:
Она позволяет найти любой из нужных параметров по остальным. Т.е. можно идти как от длины провода для хранения, так и от диаметра катушки.
Так же можно, забив параметры реальной намотки проверить, правильно ли она вообще считает (правильно).
Посчитав несколько вариантов, определился с размерами и начал по ним проектировать модель.

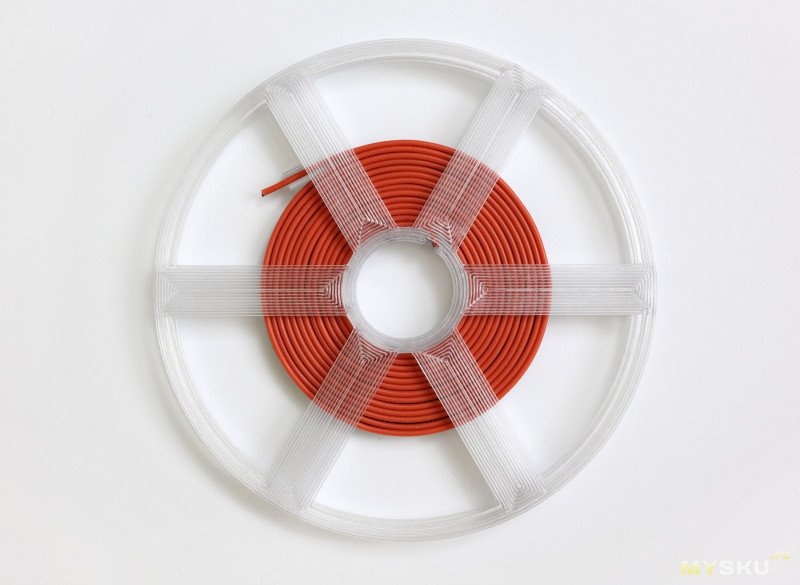

Спроектированную модель распечатал из прозрачного бесцветного PETG:

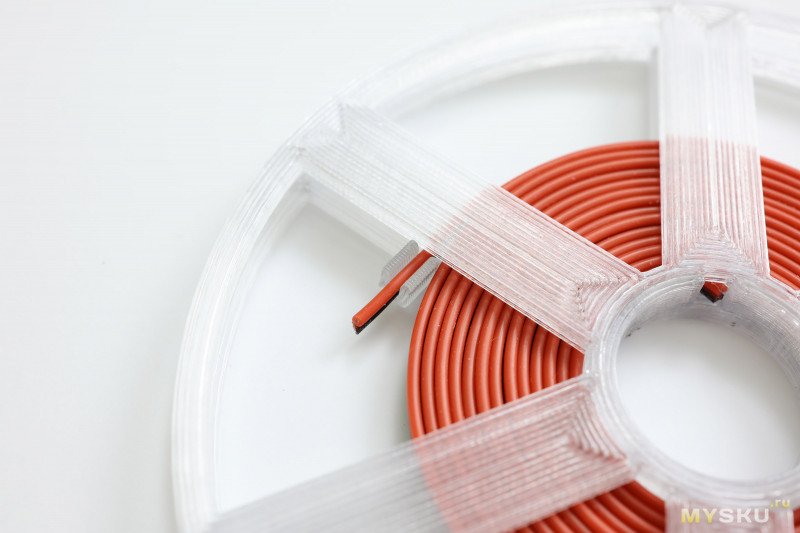

Фиксатор провода распечатал из него же:
Изначально был соблазн не заморачиваться с ним, а просто пропустить/перекрутить провод по лопастям катушки. Но он бы тогда мялся в этих местах, и бесконечная нирвана была бы разрушена. А с фиксатором весь провод лежит идеально ровно.
Кроме того, фиксатор не выходит за границы катушки и не увеличивает её габариты ни по одному из измерений.

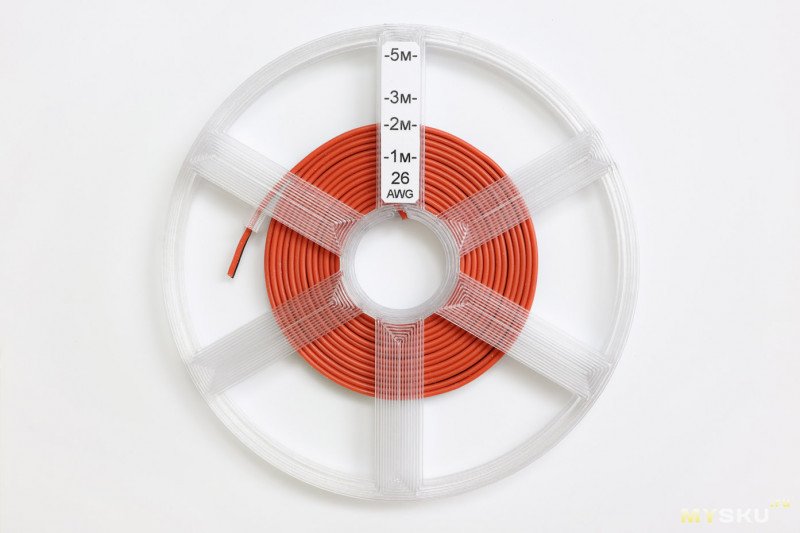

Ну и последнюю задачу — быстрого определения остатка провода, помогут решить соответствующие метки, которые рассчитывал той же программой:
Я напечатал несколько таких катушек под разные сечения провода:

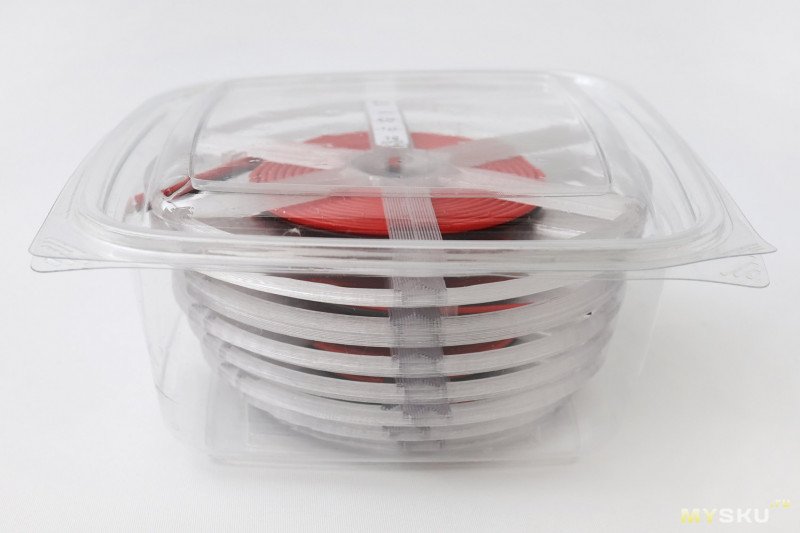

И они удачно вошли в коробочку из-под чего-то вкусного, но не полезного, которая после этого превратилась в коробочку с чем-то не вкусным, но полезным:

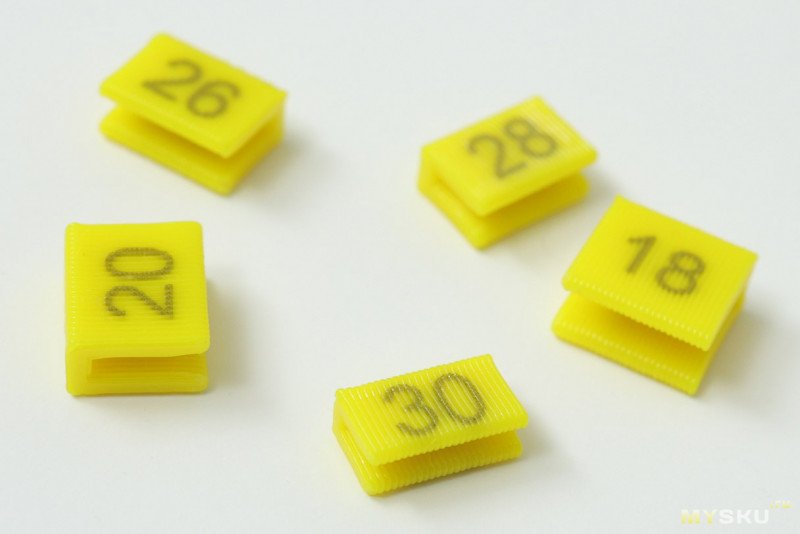

При реальном использовании катушек оказалось, что мелкие фиксаторы провода из бесцветного пластика постоянно «теряются» на столе, а то и под ним. А когда находятся, то сразу непонятно, на какой провод тот или иной фиксатор. Поэтому перепроектировал их покрупнее и перепечатал из более заметного и флуоресцентного пластика, чтобы если что, УФ фонариком «искать», ну и сделал на них маркировку:
Речь пойдёт про плоский красно-чёрный провод. Иногда (а лучше всегда) нужно, чтобы он выглядел ровным и красивым. Ещё его должно быть удобно разматывать и заматывать обратно. Ещё было бы просто фантастически, взглянув на него, сразу понимать сколько его осталось.
Поэтому решил наделать для него специальных катушек.
Для начала нужно определиться с размерами катушек, а также сколько примерно планируется там хранить провода.
Поможет со всем этим такая формула:
L = 0.000785 * (Dmax^2 — Dmin^2) / T
где:
L — длина провода, м;
Dmax — диаметр намотки максимальный, мм;
Dmin — диаметр намотки минимальный, мм;
T — толщина провода, мм;
Пересчитывать каждый раз с разными параметрами в какой-то момент надоело, и я написал небольшую программку для этого:
Она позволяет найти любой из нужных параметров по остальным. Т.е. можно идти как от длины провода для хранения, так и от диаметра катушки.
Так же можно, забив параметры реальной намотки проверить, правильно ли она вообще считает (правильно).
Посчитав несколько вариантов, определился с размерами и начал по ним проектировать модель.

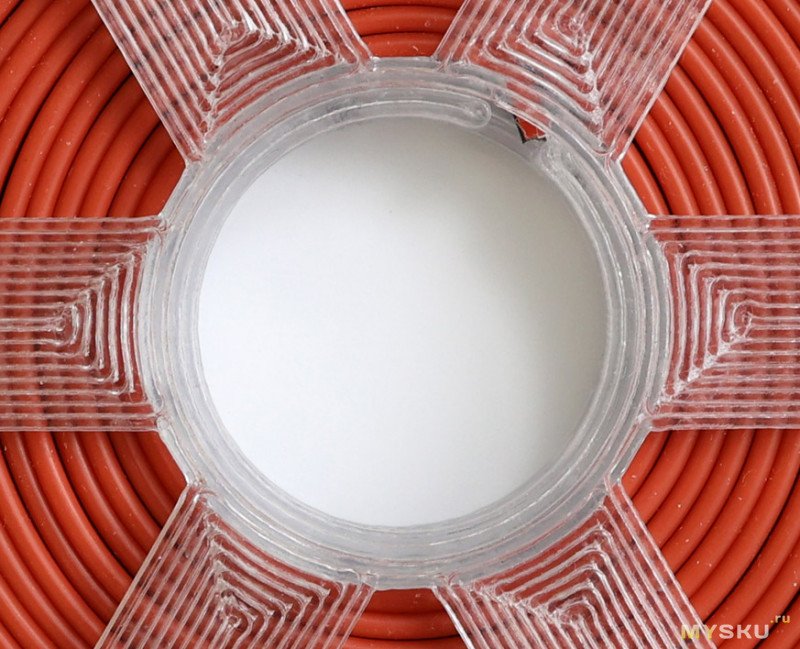

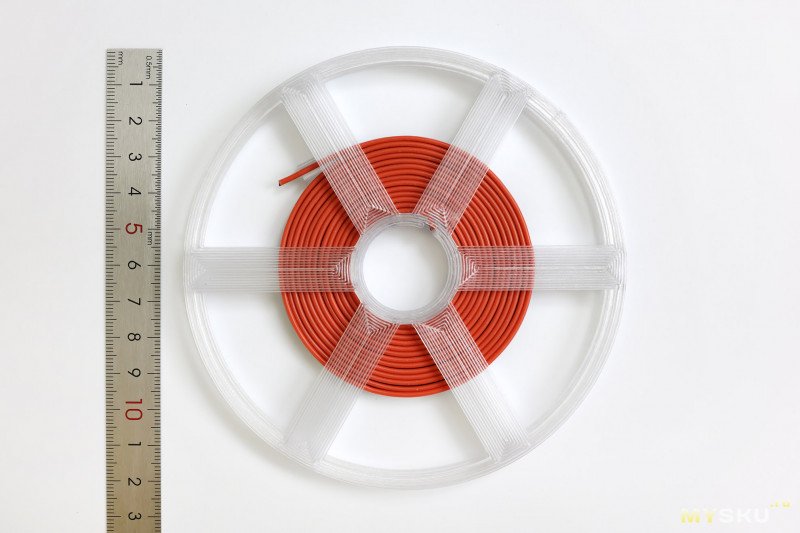

Спроектированную модель распечатал из прозрачного бесцветного PETG:

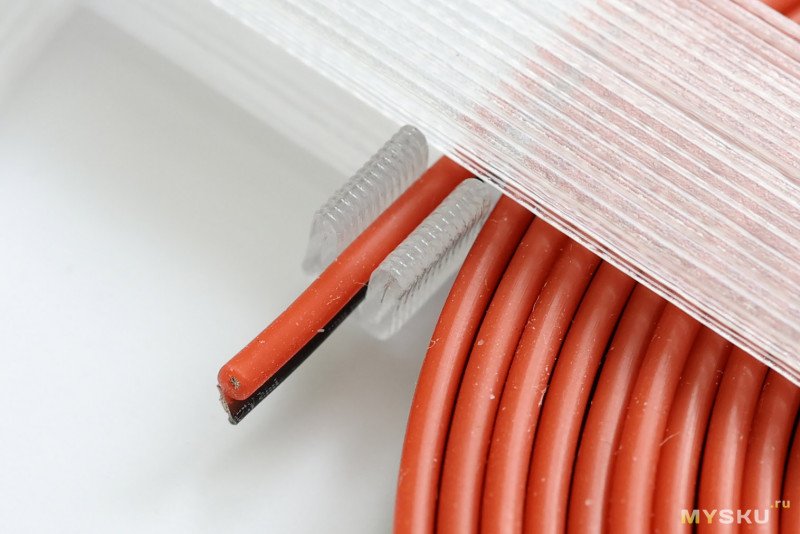

Фиксатор провода распечатал из него же:
Изначально был соблазн не заморачиваться с ним, а просто пропустить/перекрутить провод по лопастям катушки. Но он бы тогда мялся в этих местах, и бесконечная нирвана была бы разрушена. А с фиксатором весь провод лежит идеально ровно.
Кроме того, фиксатор не выходит за границы катушки и не увеличивает её габариты ни по одному из измерений.
Ну и последнюю задачу — быстрого определения остатка провода, помогут решить соответствующие метки, которые рассчитывал той же программой:

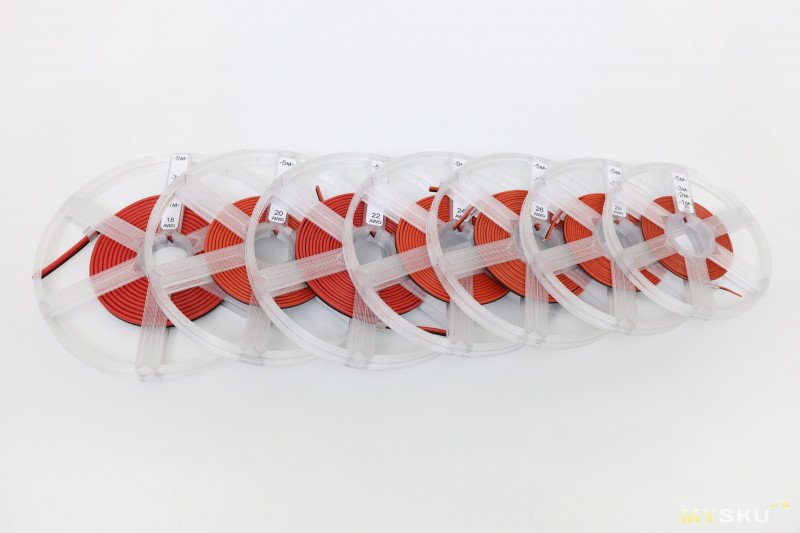

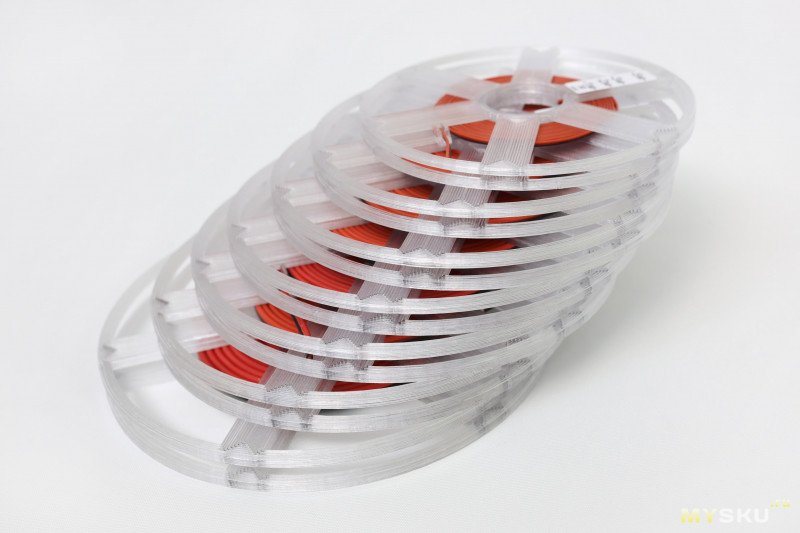

Я напечатал несколько таких катушек под разные сечения провода:
И они удачно вошли в коробочку из-под чего-то вкусного, но не полезного, которая после этого превратилась в коробочку с чем-то не вкусным, но полезным:
При реальном использовании катушек оказалось, что мелкие фиксаторы провода из бесцветного пластика постоянно «теряются» на столе, а то и под ним. А когда находятся, то сразу непонятно, на какой провод тот или иной фиксатор. Поэтому перепроектировал их покрупнее и перепечатал из более заметного и флуоресцентного пластика, чтобы если что, УФ фонариком «искать», ну и сделал на них маркировку:
Самые обсуждаемые обзоры
| +91 |
2135
66
|
| +28 |
2461
75
|
Разрешал иногда кнопки понажимать…
Вопрос тут только в том, как соединять две половинки катушек. Но судя по фото, ничего принципиально нового ТС не придумал.
я когда проверял токоизмерительные клещи — напечатал катушку для провода, чтобы имитировать большие токи. напечатал потому что не нашел подходящей от ленты ФУМ — а через пару дней таки нашел, но не суть. так вот в том контексте упомянуть что можно намотать скажем 100 витков провода чтобы увеличить индицируемое значение в 100 раз, а для этого можно напечатать подходящую катушку, и не приводить модель — это нормально, а создавать тему ради того чтобы рассказать как можно намотать провод на печатную катушку и не выложить модели — я считаю пожалуй даже неуважением к читателям. могу ли я нарисовать и напечатать такую же катушку? думаю да. но думаю, опять же, что с первого раза могу накосячить — а зачем мне было скакать по граблям если автор это уже прошел, и мог бы поделиться работающим вариантом? но ему жалко.
Но я вообще не считаю такой способ хранения удобным — да, красиво, но на катушку входит лишь 5 метров провода, такое количество проще хранить в моточках, места будет занимать в несколько раз меньше. А остаток легко определить по размеру моточка.
Раздел называется «Сделано руками». Человек сделал и показал, а предоставлять пусть плохонькую, но интеллектуальную собственность, его сугубо личное добровольное дело. Как собственно и других авторов.
Вот помню давно тут заклевали автора Yurok с его сваркой (и человек ушёл в итоге) и за схему, и за то что он продавал своё изделие, а не раздавал даром, при том, что он предоставил для всех всю инфу по проекту. Кто-то даже клялся повторить изделие за 3 копейки, но так и не сделал. Я вот у автора купил и до сих пор работает, я радуюсь, окупил уже многократно. Но за человека было обидно…
Повторюсь, примите что никто не обязан, и будет меньше обид.
так что я считаю что в данном случае пользы от обзора нет, только хвастовство, которое конечно повышает ЧСВ, но пользы другим не приносит. при том что, повторюсь, тут нет чего-то революционного или коммерчески важного чтобы скрывать модели или хотя бы какие-то детали реализации, типа толщины стенок катушки, которые будет при повторении сложно угадать с первого раза.
обид, собственно, никаких, но и отношение соответствующее.
а вот в обзоре корпуса для блока питания была интересная идея с угловым вентилятором и нижним выводом провода. смотрится странно, но если пораскинуть мозгами — интересно
Даёшь больше обзоров хороших и других! Пусть будут, а там разберёмся.
Для меня это непривычно, и у меня сразу назрел вопрос инженера: А что делать, если надо будет 7 метров?
(Я давно покупал на Рождественке каушку такого провода на 100 метров сразу от PREMIER-AV; он там был ровный))
Мне интересно мышление и психология и технологии: где Автор использует такой провод в таких небольших кусочках.
