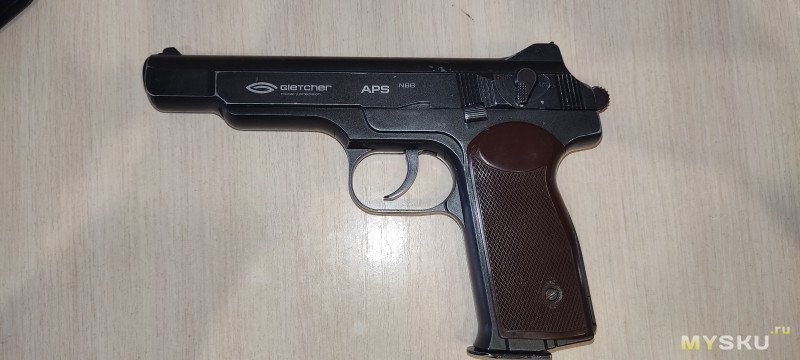

Ремонт или проведение ТО пневматического пистолета gletcher aps nbb стечкин

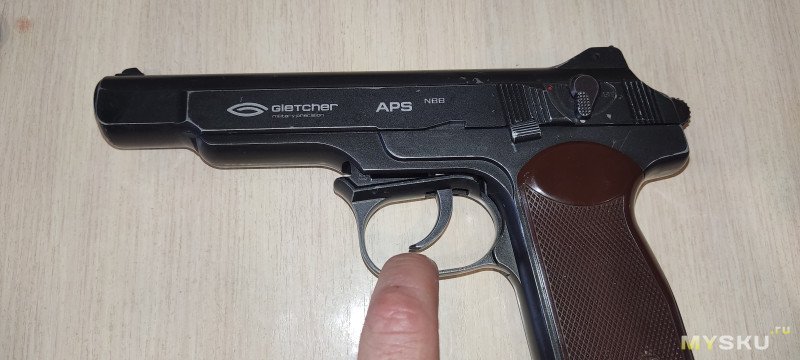

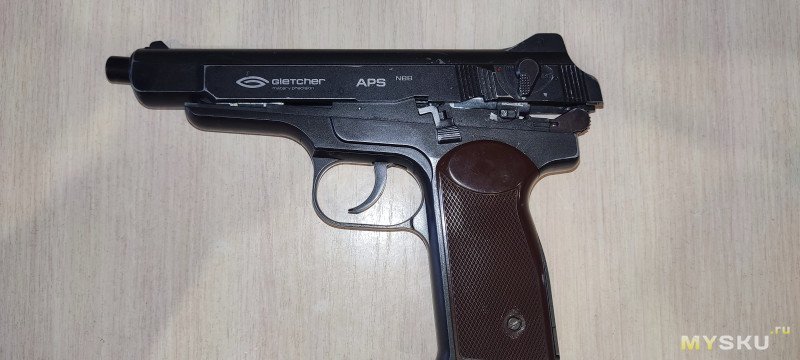

Всем привет! Сегодня пойдёт речь о небольшом ремонте пневматического пистолета Gletcher APS NBB. Этот ремонт мне подогнал отец, а ему — его знакомый, так как я не так давно восстановил работоспособность пневматической винтовки МР‑60. По его словам, это вроде то же самое.

Итак, проблема пистолета заключается в том, что при установке газового баллона начинает травить газ: шипит всё, и газ выходит практически моментально.

Техника для меня абсолютно новая, незнакомая, и ничего общего с МР‑60 в ней нет — разве что пульки приводятся в движение сжатым воздухом (газом). Я нашёл немного информации о данном пистолете и понял, что есть два варианта: Gletcher APS NBB и Gletcher APS BB. BB обозначает BlowBack. Как я понял из описания, BlowBack — это возврат затворного механизма (затворной рамы) с отдачей, то есть чтобы отдача была похожа на ту, что возникает при выстреле из настоящего пистолета. Из прочитанного я также понял, что при использовании BB часть энергии тратится как раз на эту самую отдачу, из‑за чего снижается мощность выстрела.

Итак, если газ травит, значит, где‑то что‑то плохо прижимается. Вполне возможно, что резинки просто ссохлись или разрушились — периодически они требуют замены. Я разобрал ручку, куда вставляется баллон, и всё стало понятно. Когда уплотнительная резинка, которая стоит в месте стыковки баллона и самого пистолета, начала немного травить, владелец прижимал баллон с очень большим усилием. Усилие было такое большое, что резинку просто раздавило.

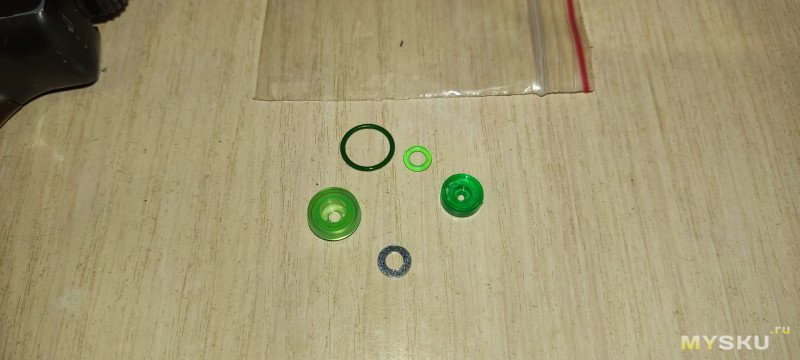

Ну, причина ясна — теперь задача добраться до неё. Но перед тем как добраться до неё, нужно найти новую. На маркетплейсе, оказывается, множество вариантов. Я выбрал то, что мне подходит: набор из 5 предметов (2 манжеты, 2 уплотнительных кольца и шайба). Доставка заняла около недели.

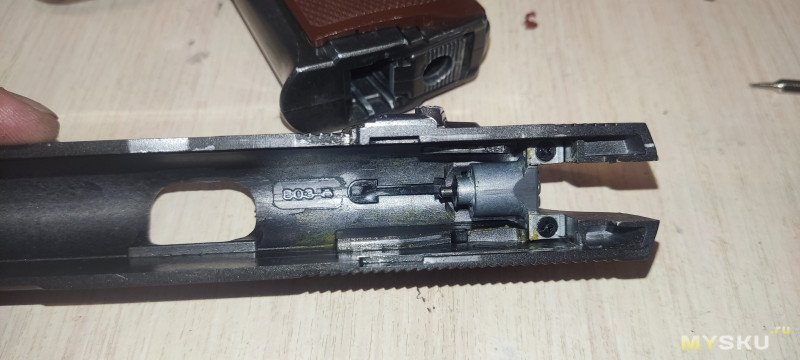

Настал день Х. Всё пришло — нужно разбирать. Чтобы снять затворную раму, нужно потянуть скобу курка вниз и потянуть раму на себя до упора, затем приподнять её вверх и двигать вперёд, чтобы снять со ствола.

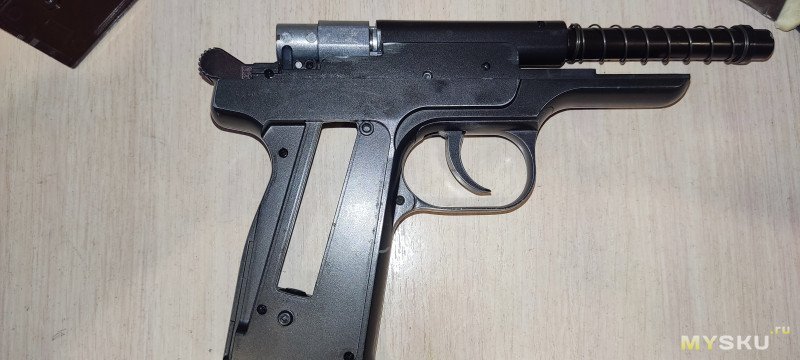

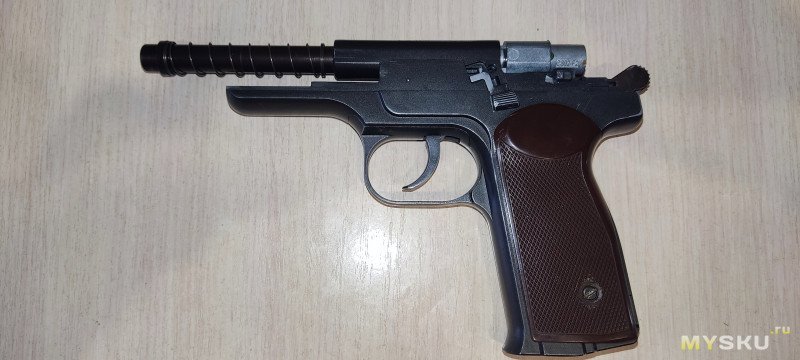

Снимаем аккуратно: на стволе — пружина.

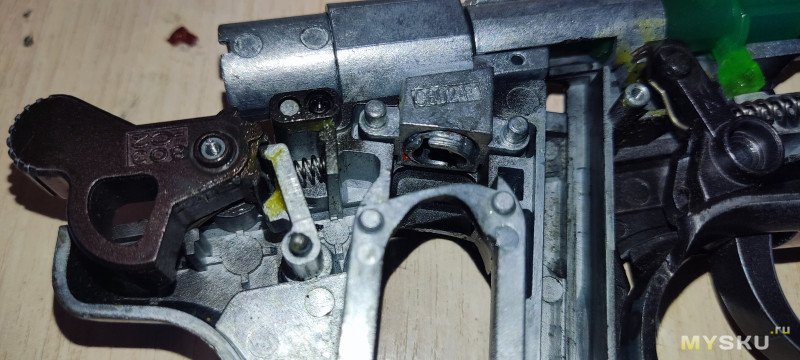

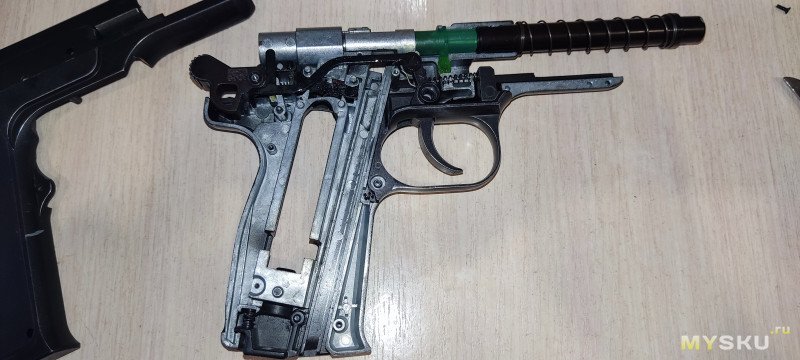

Но доступ к нужной мне резиночке так и не появился. Печаль: придётся половинить пистолет. Чтобы его располовинить, нужно снять накладки с рукоятки. Если положить пистолет рукояткой к себе, а стволом вправо, будут видны болты, которыми скреплены половины — их 9 штук. Располовиниваем аккуратно: там 5 пружинок (на бойке, на курке, на кнопке извлечения магазина, в основании рукоятки и рядом с курком — крепится к тяге от курка к бойку).

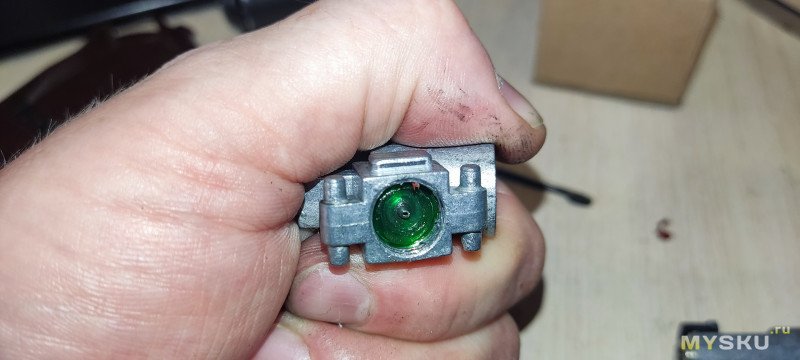

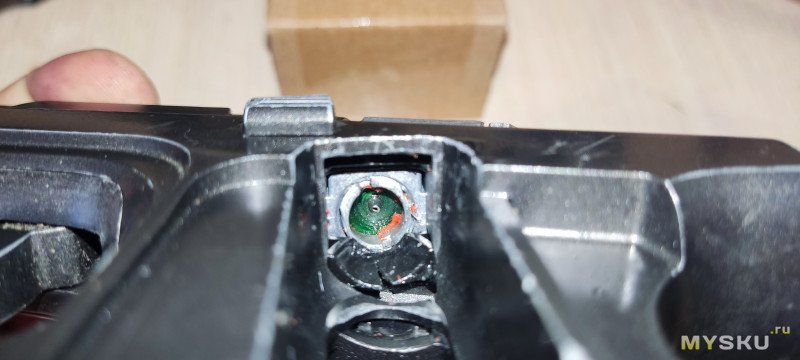

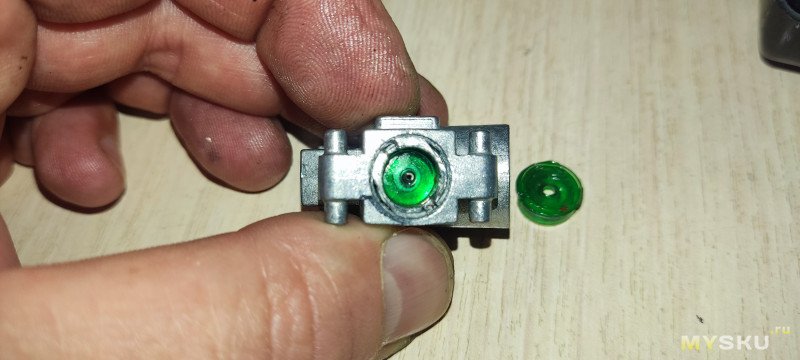

После вскрытия «подопечного» появился доступ и возможность добраться до резинки. После извлечения я понял, что данному узлу досталось очень хорошо. Помимо испорченной резинки, туда что‑то засовывали для попытки уплотнить соединение, но гайка, которая держала всё это, выглядела весьма печально. Такую гайку я бы не смог найти, так как она весьма «специфическая»: внешняя резьба, и закручивается она очень широкой отвёрткой. Я же откручивал её пинцетом, держа его боком. С трудом, но я всё же выкрутил данную гайку — она была очень деформирована.

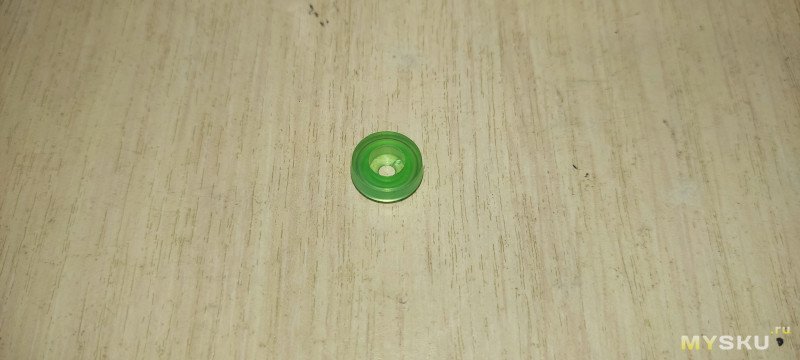

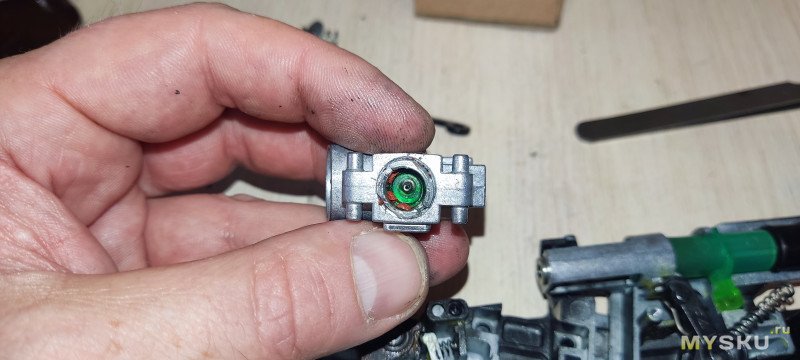

Резьбу немного поправил, но её овальность трогать не стал, так как очень боялся, что она может сломаться. Под гайкой была маленькая манжета, которая испытала всю силу хозяина, который от души и с любовью прислонял к ней баллончик с газом. Я отчистил всё от кусков непонятного материала, которым пытались доуплотнить, и, конечно, саму манжету. К счастью, под манжетой всё целое. Я всё установил и очень аккуратно закрутил гайку, ничего не испортив и не сорвав надорванную резьбу самой гайки.

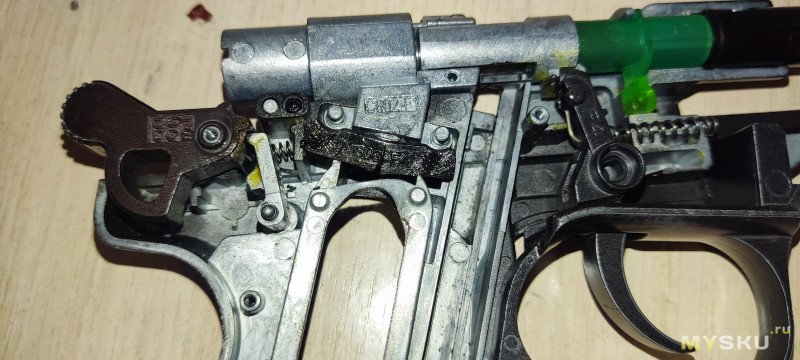

Теперь предстоит сборка половинок. Это весьма проблематичная процедура, так как с двумя пружинками пришлось понервничать: с десятого раза, наверное, получилось собрать так, чтобы все были на своих местах.

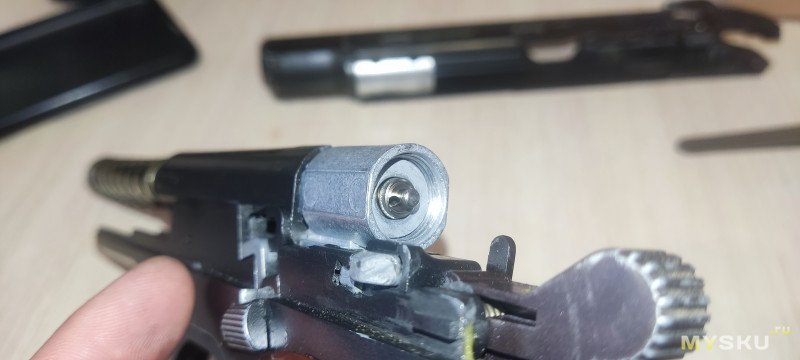

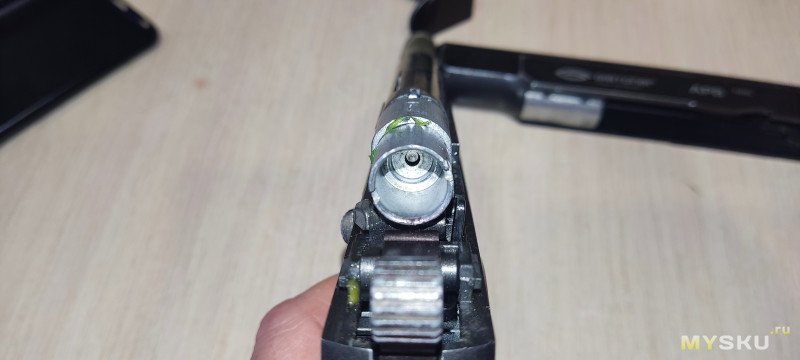

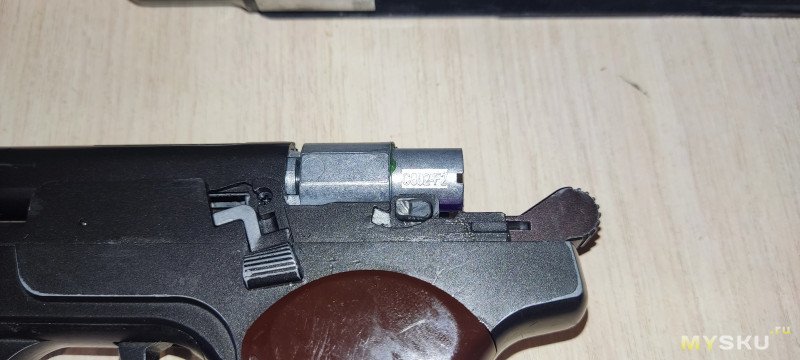

После сборки половинок нужно было поменять уплотнения в цилиндре. Там было визуально понятно, что ему очень плохо.

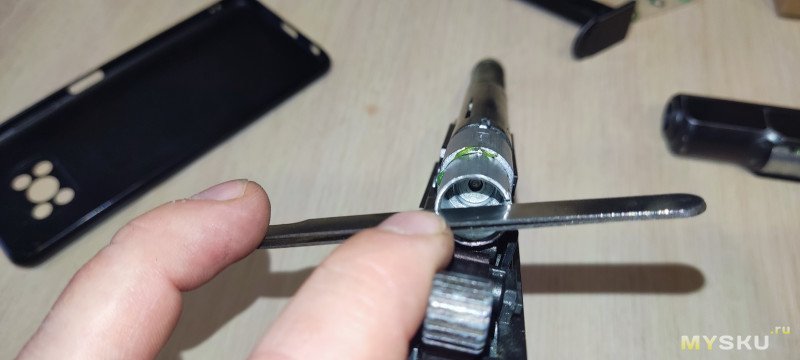

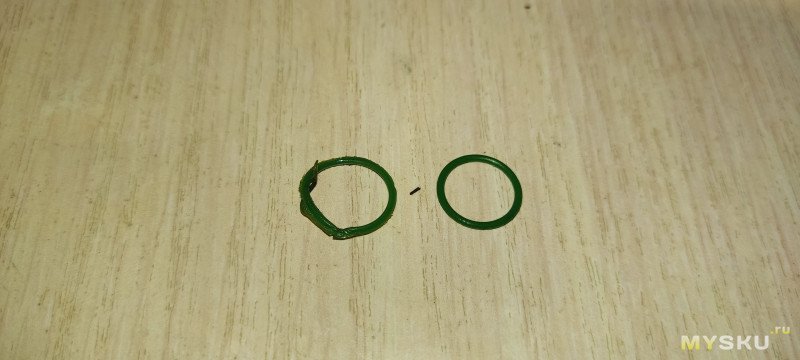

Откручивал также пинцетом (очень универсальный инструмент). После того как я разобрал цилиндр, я увидел остатки уплотнительного кольца — если его так можно назвать.

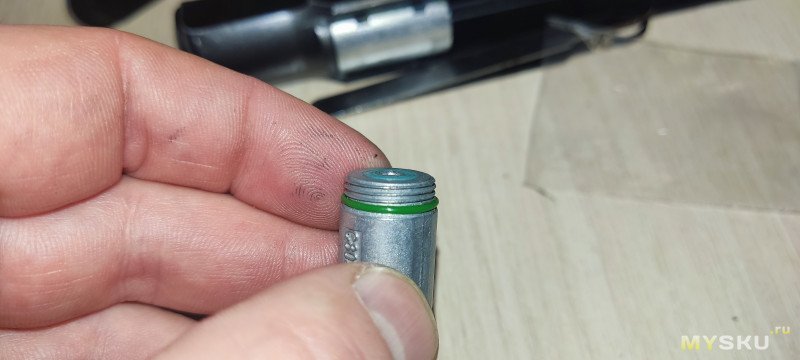

Не могу сказать, что это за материал, но он полностью задубел. Меняем его — в наборе оно есть.

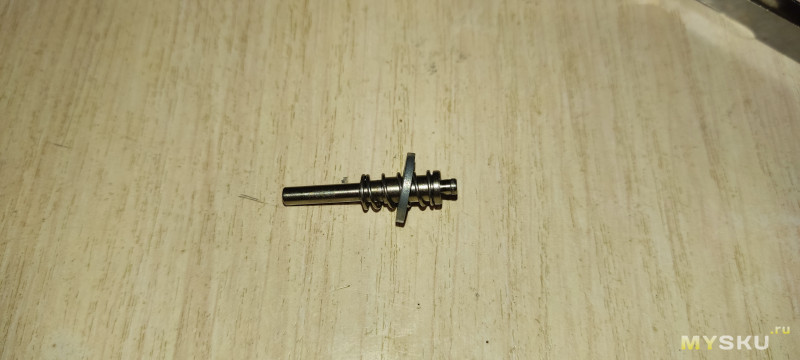

Далее из цилиндра достаём шток с шайбой и пружиной. Он ничем не крепится.

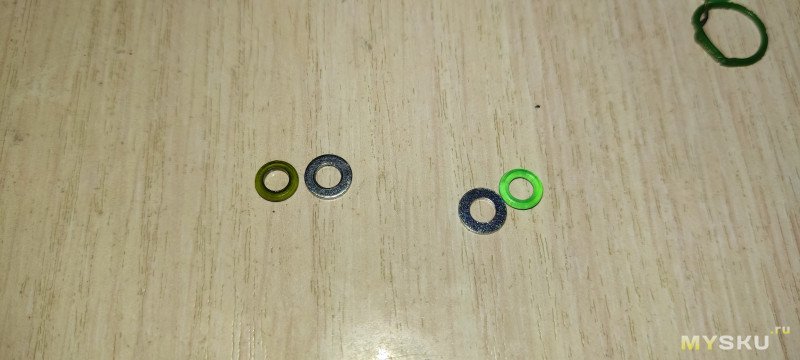

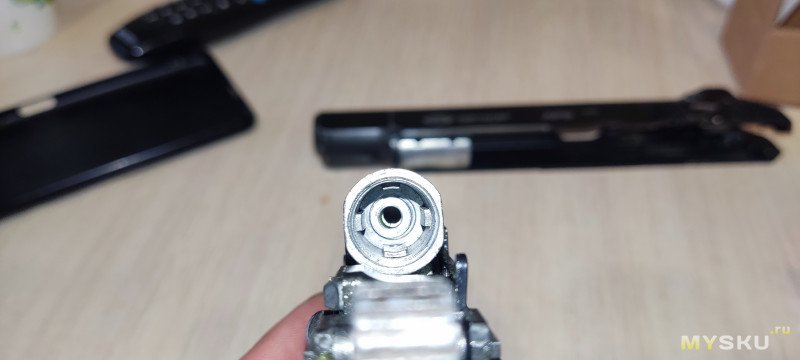

Под этим штоком в цилиндре есть небольшая шайба, под которой лежит очередное уплотнительное кольцо. Также извлекаем их. Шайбе ничего не сделалось, но вот колечко уже чувствуется, что оно прожалось — его нужно заменить.

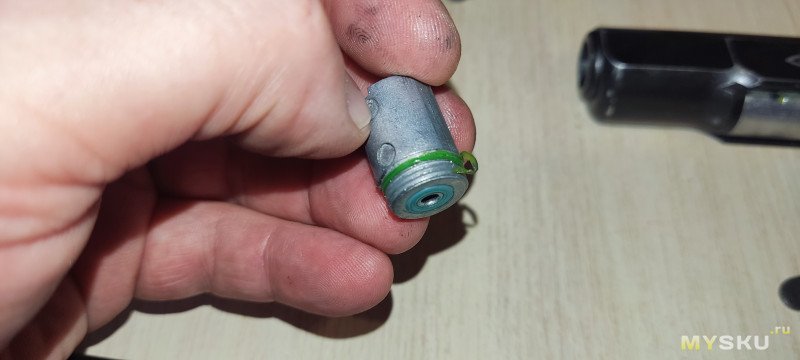

Все уплотнительные колечки заменены — теперь сборка в обратной последовательности. Цилиндр собирал и закручивал без фанатизма, чтобы ничего не повредить и не сорвать резьбу. Осталась одна манжета — она для BlowBack. Её ставить не стал, так как на пистолете он отсутствует, но шток есть — куда её надевать.

Ну вот и всё, ремонт закончен. Аппарат, конечно, интересный — можно пострелять на природе, но в разы опаснее пневматической винтовки. Сын попробовал пострелять из данного аппарата, но буквально через 10 выстрелов сказал, чтобы я достал винтовку — не заценил. Ему интереснее стрелять из винтовки: она для него как солидное ружьё.
