Замена кабеля катушки металлодетектора MARS для ACE 150/250

Хоть статья и старенькая, но думаю актуальность не потеряла.


В конце 2019 года, камрад привёз на ремонт.
Почему я начал с года? Да потому, что она висела у меня месяца три. Прибор уже продали, а она всё ждала своего полноценного воскрешения.

Ну всё по порядку.

Несколько слов про катушку. Именно эта модель, совместное творение Marsa и АКА. Кто за что отвечал, мне не известно. Совместный выпуск был не долгим, так как не попадались на глаза именно с такими надписями. По кабелю у АКА, проблем не было (одночастотные), а тут такое. Хотя, можно всё что угодно испортить.

Якобы катушка для Garrett GTAx и ACE. По первой модели всё в порядке, рабочая частота 7,2 кГц. А вот с АСЕ по другому, 150/250 (6,5 кГц). 300 (8 кГц). 400 (10 кГц). Почему я затронул частоты работы, об этом ниже вы поймёте. Но это оказался ключевой момент.

Симптомы неисправности: поёт.

Неисправность: Все жилы хорошие, сопротивление не плавает. А вот экран весь порван, причём по всей длине кабеля. Это следствие частого перекручивания. Я педант в ремонтах, и люблю всё делать если не идеально, то максимум приближенно к этому. Кабель был заказа с Украины. Поиски по месту + решение заказать кабель, доставка = почти 2 месяца.

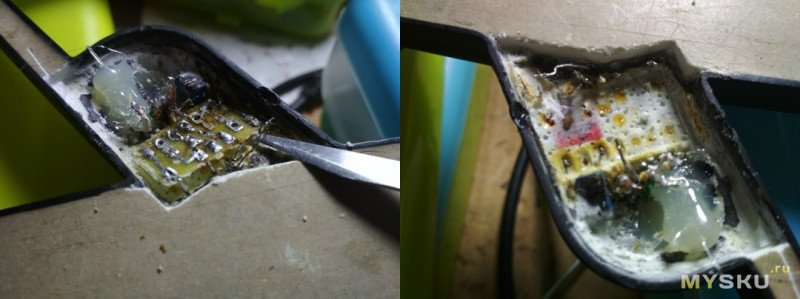

Вскрываю катушку:
В процессе пришлось чуть больше вскрывать.
Чёрное, это графитовый экран.

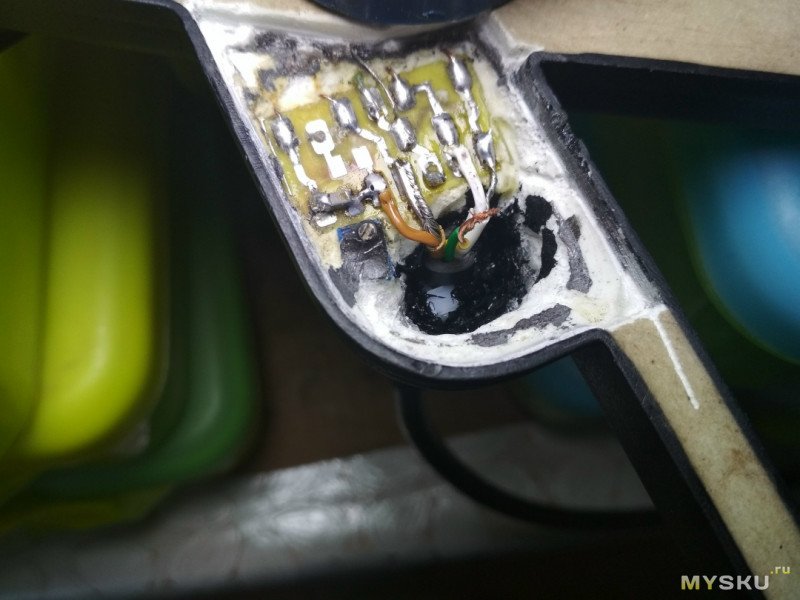

Добираюсь до части платы. Расчищаю немного больше, что бы получить полный доступ.
Освобождаю кабель от заливки и удаляю его.

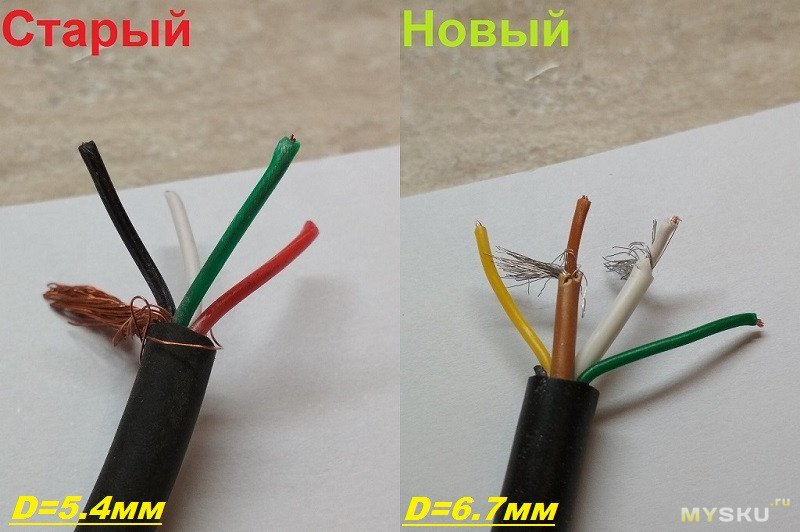

Новый кабель в диаметре больше чем на 1мм. Вход рассверливаю, а кабельный демпфер нагреваю и быстренько натягиваю. Перед этим обработал вход и кабель прайпером и стекольным герметиком.
Кабель фиксирую стяжкой+ герметик.

Проверка №1:

Подключаю к АСЕ 400 для проверки, и получаю…… Чернину на медь, ВДИ серебра чуть сдвинуто. В общем, не рабочую катушку. Обращаюсь на профильные форумы к «ГУРУ», за помощью. При этом, подробно описываю, что делал, менял, на каком приборе. Кое где указал: «Хозяин катушки утверждает, что всё было в норме (ACE250), я проверяю на 400i.» Ни один ответ не был толковым, а в большинстве случаев, даже бестолковые.
Подымаю плату, в надежде найти косяк. Всё по норме. Делаю замеры, рисую схему.

Осенило. Проверка №2:

Возвращаюсь к частотам работы приборов, описанных выше. Конечно, однозначно тут есть мой затуп. 400 была выпущена 2016-2017г, а упоминание катушки есть ещё в 2012г. Она не рассчитывалась для работы на частотах 8-10кГц. Из-за этого и проблема с работой на АСЕ400. Всё собираю назад, нахожу у знакомых ACE250, всё работает, как и должно.

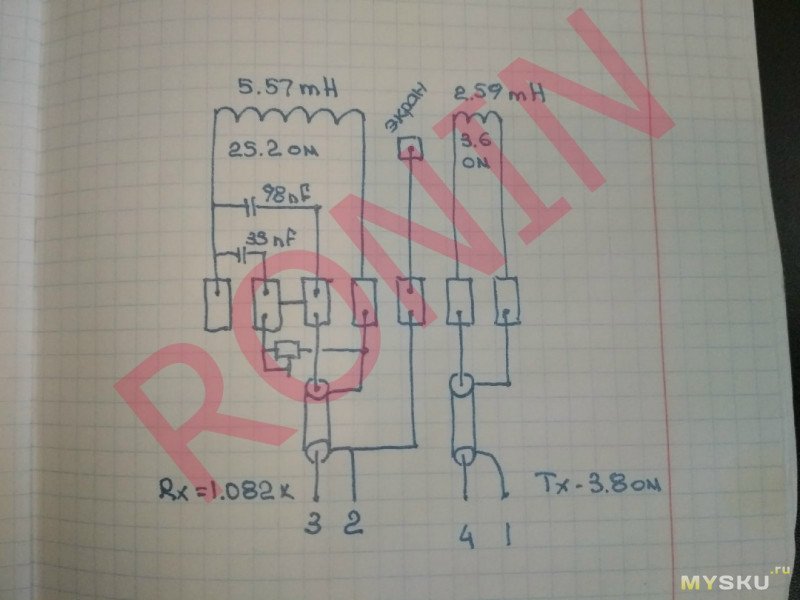

Схема:

Финиш:

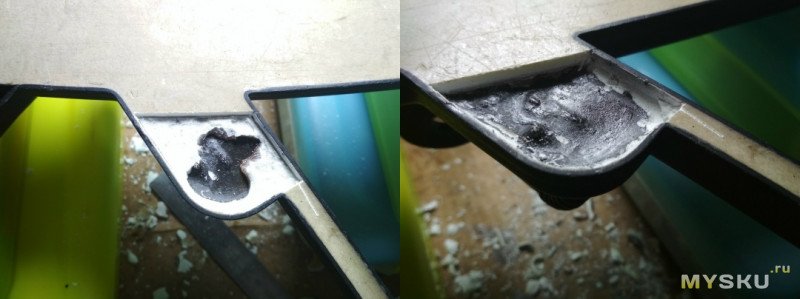

Заливаю термоклеем. Наношу графитовое покрытие и грунтую перед заливкой эпоксидной смолой. С опытом, я отказался от большого количества термоклея.Нет, проблем не было, просто максимально стал делать по заводскому.

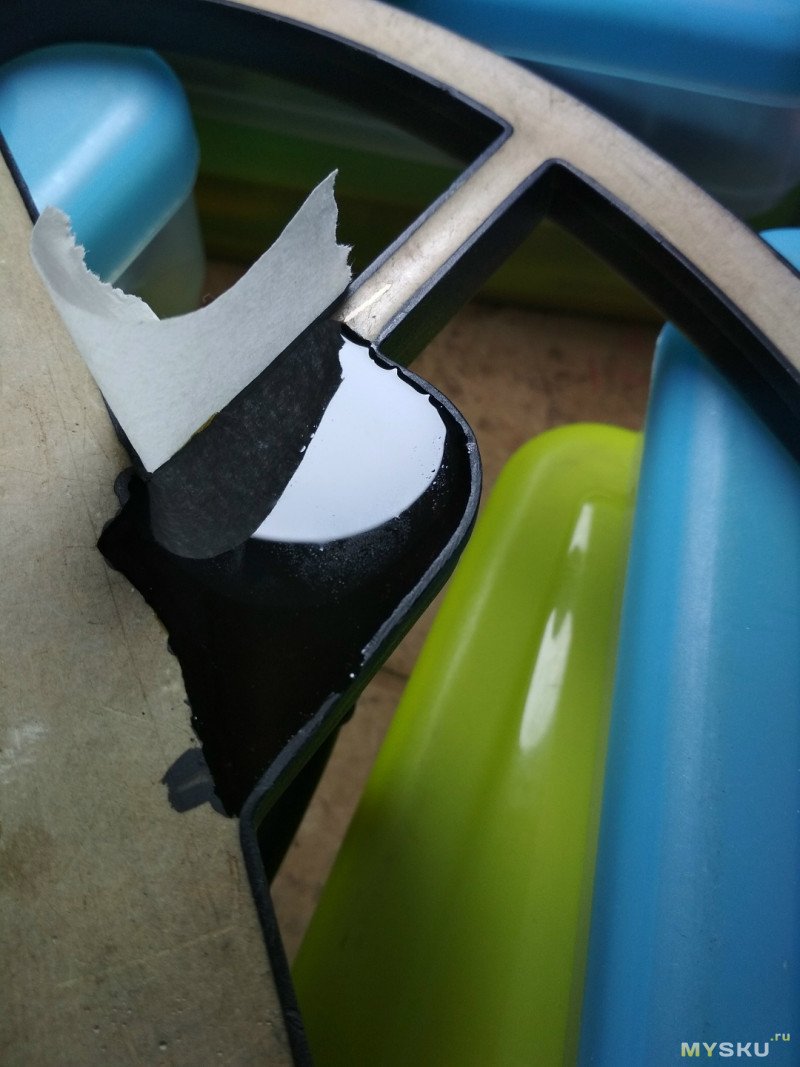

Заливка

Итог:
