Металлоискатель Equinox- «трансплантация» платы катушки.

Обзор рассчитан на хоть чуть-чуть технически грамотную аудиторию. Опущены упоминания и пояснения, которые не несут смысловой нагрузки. Отвечу на вопросы, и конечно замечу Ваши замечания, пожелания и советы.
На руках катушка от 800 с сломанными ушами и трещиной по корпусу. Со слов владельца, катушка работает. Так как это мой хороший знакомый, то естественно верю на слово.
Плохо, смайлика слёзного нельзя поставить.

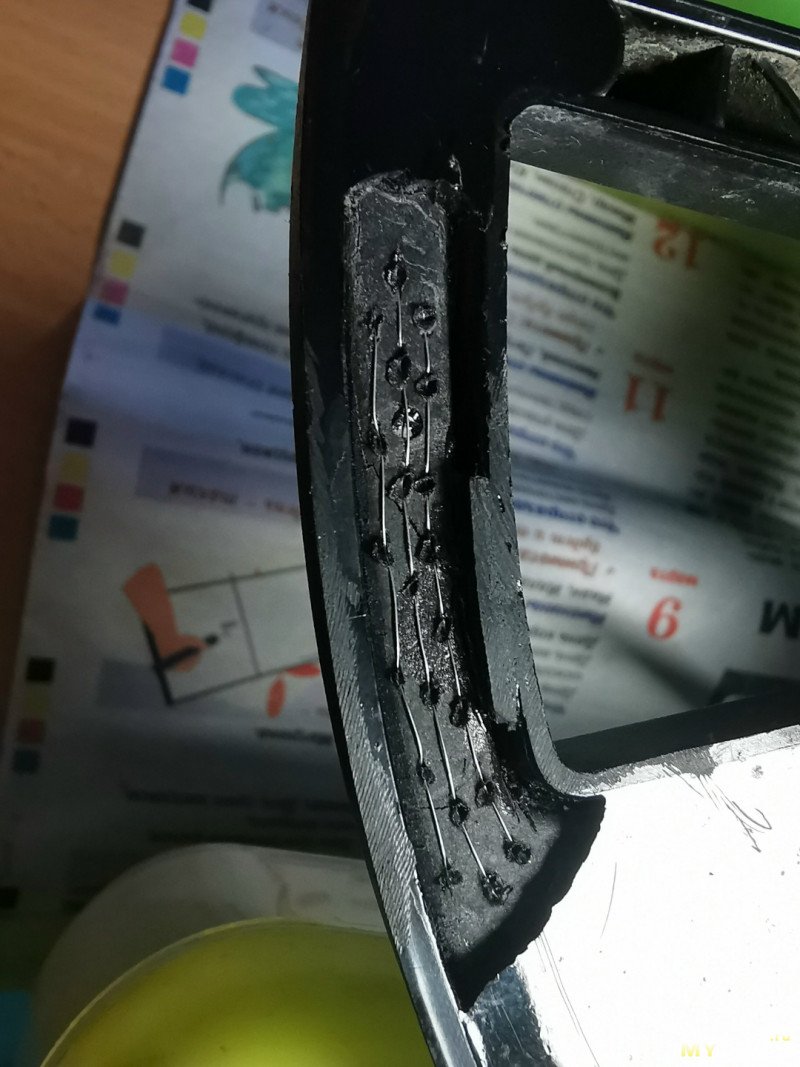

Сразу восстанавливаю уши и ищу усилитель для их. Восстанавливаю трещину по экрану и корпусу.
Перед заливкой, я всегда проверяю работоспособность.

---

Закон Мёрфи — если есть вероятность того, что какая-нибудь неприятность может случиться, то она обязательно произойдёт !!!

---

Получаю полную тишину от катушки. Вариантов особо не много, основная причина, трещина. Значит вскрываю.
А вот тут уже хуже

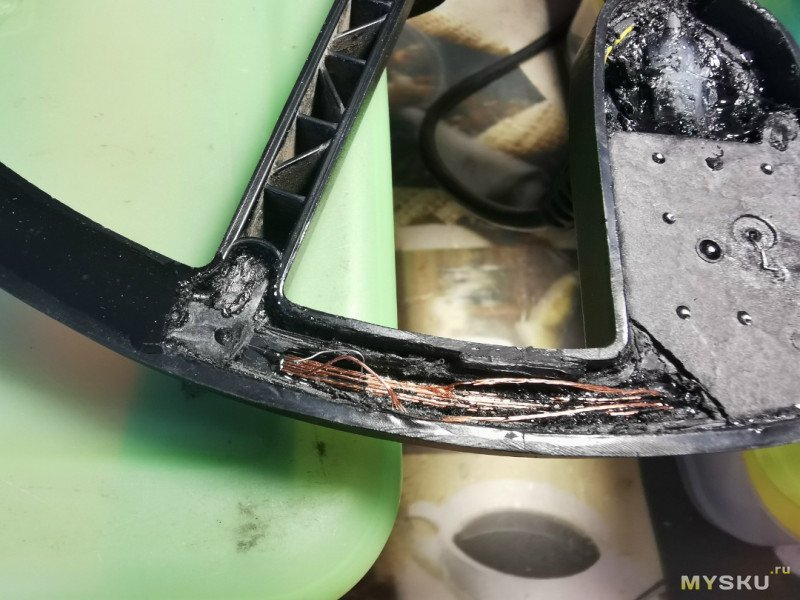

Имеем обрывы литцендрата (обмотка). При этом, достаточно много пучков.

Решение только одно, искать донора. Была приобретена катушка от 700. Уши у серии 700,900 уже усилены.

Очистил и подготовил место для платы.

Теперь удаляем плату с старой.
Так же был оборван синий проводок. С таким дефектом, на мультичастоте прибор работает, а вот на отдельно взятой, нет. Но владелец ходил на мульти, поэтому не заметил этого.

Инсталлирую
Чуть термоклея, нанесение графитового экрана и окончательная заливка.
