Bluetooth-колонка "Луна" 3-в-1 и её ремонт

Казалось бы, в современной аудиоколонке ломаться нечему, но в данном случае производитель СМОГ.
То ли это просто кроилово, то ли хитро замаскированная диверсия — но колонка замечательно справилась с самоуничтожением.

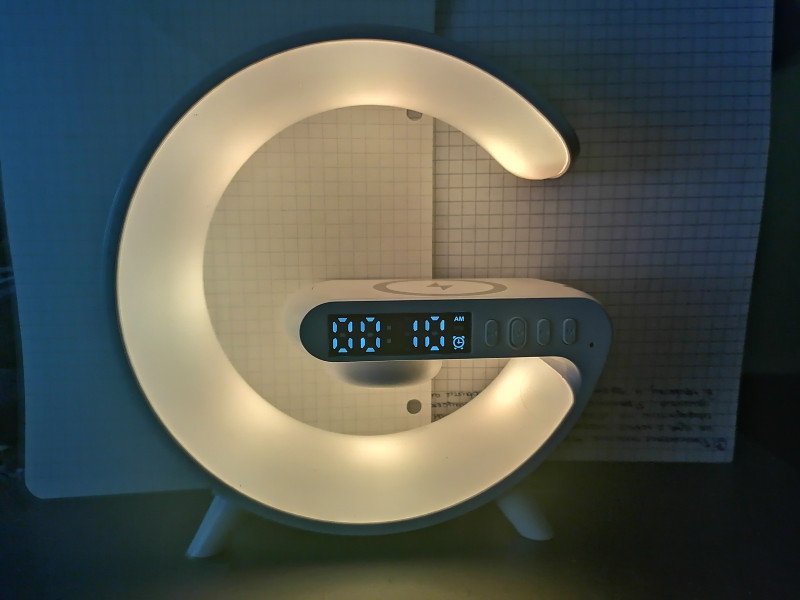

Выглядит колонка как стареющая Луна на последнем издыхании на коротких ножках.

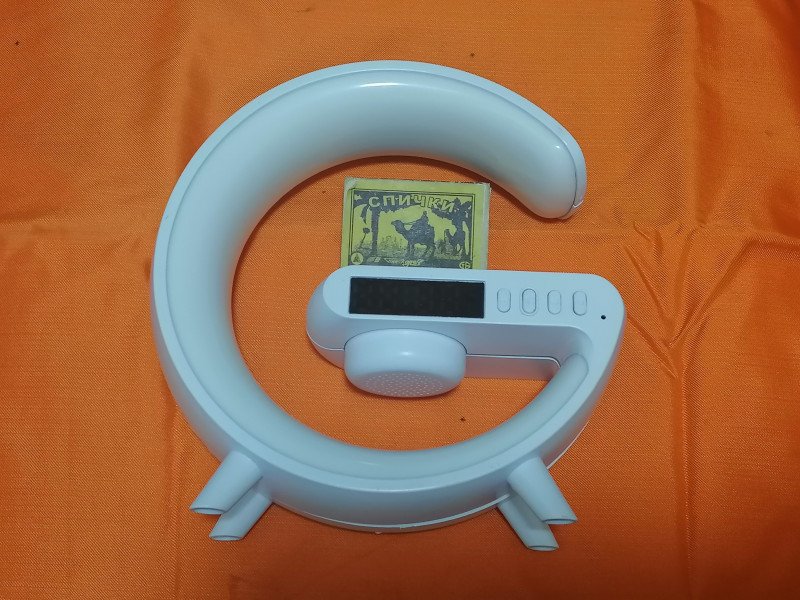

Внутренняя часть «серпа» — матовый рассеиватель, в «полочке» расположена электронная часть.

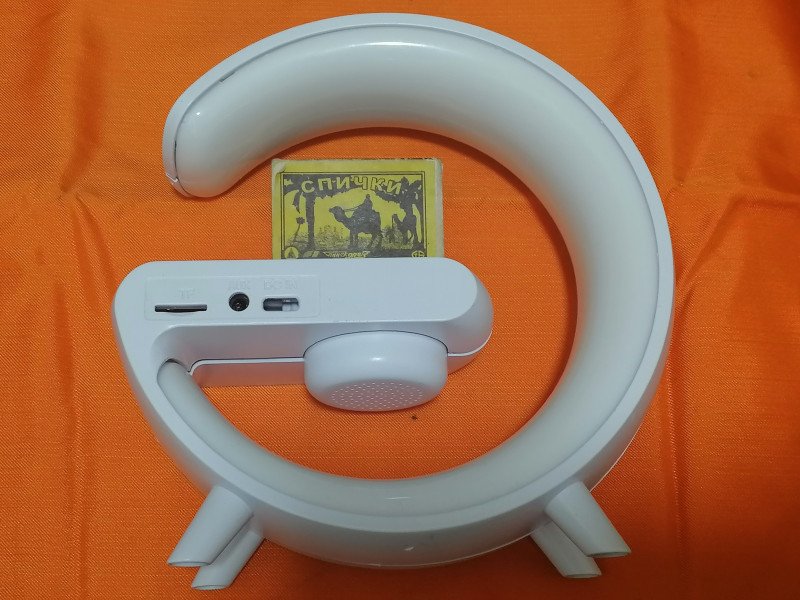

На обратной стороне есть слот для microSD карточки, линейный аудиовход и разъём питания(но это не точно — собственно, где он?):
Винтов не видно, всё собрано на защелках и начинает разбираться отдавливанием матового рассеивателя от верхнего угла внутрь «серпа». После этого можно расщелкнуть половинки внешнего корпуса:

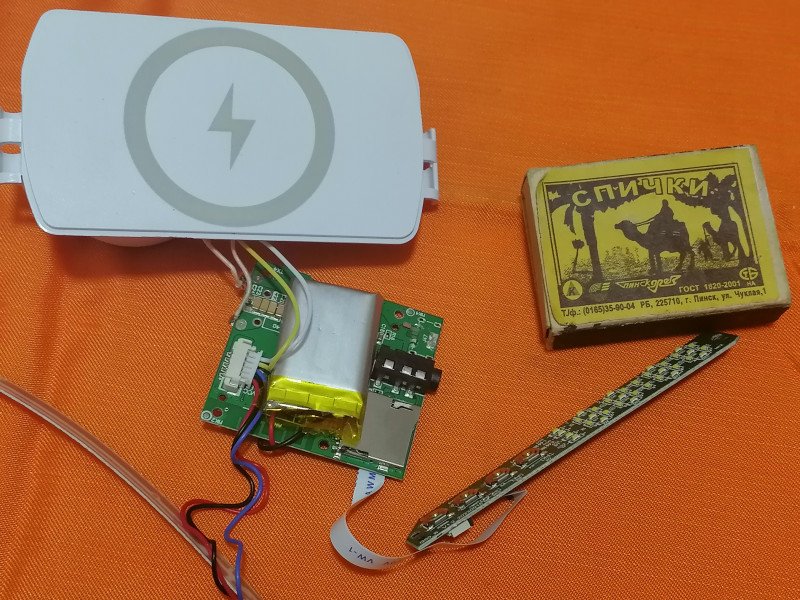

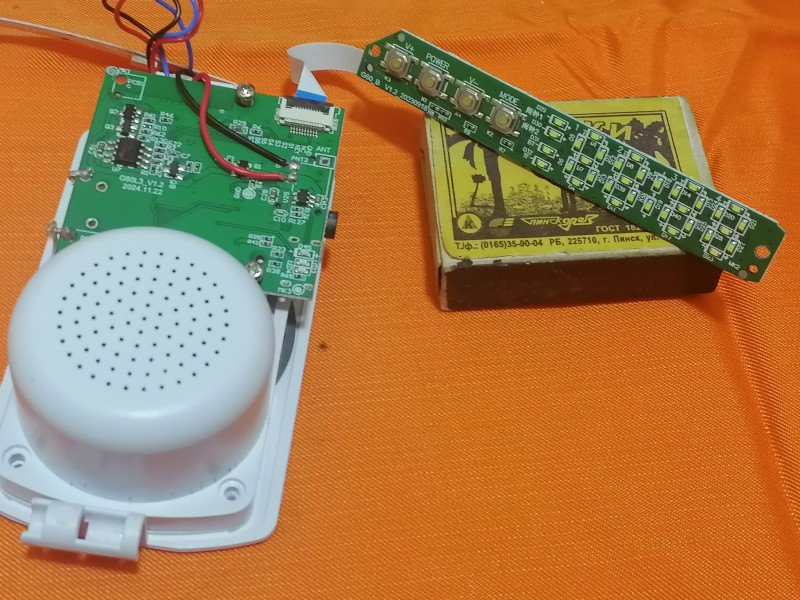

Электронный блок содержит в себе беспроводное зарядное устройство, аудиочасть и контроллер RGB-светодиодов:
Ещё тут есть маааленький такой литиевый аккумулятор:
<img src=«art.mysku-st.net/uploads/arts/02/65/28/2025/12/20/9c005d.jpg» alt="" rel=«lbox»
/>

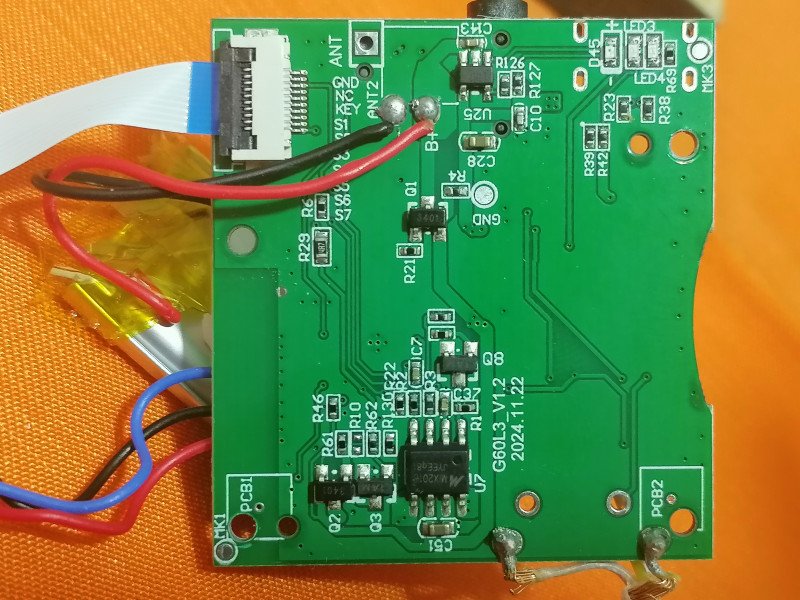

Основная плата сверху:

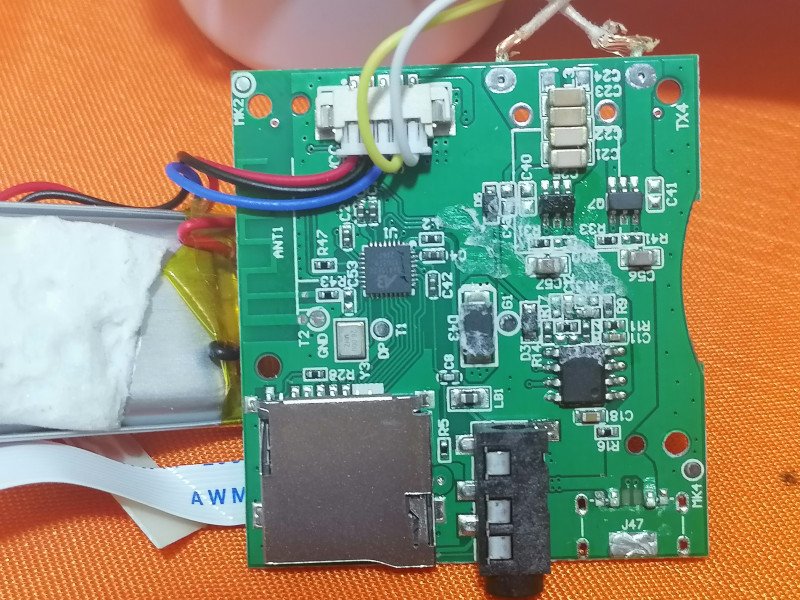

и снизу:
Катушка беспроводной зарядки:
Динамик:

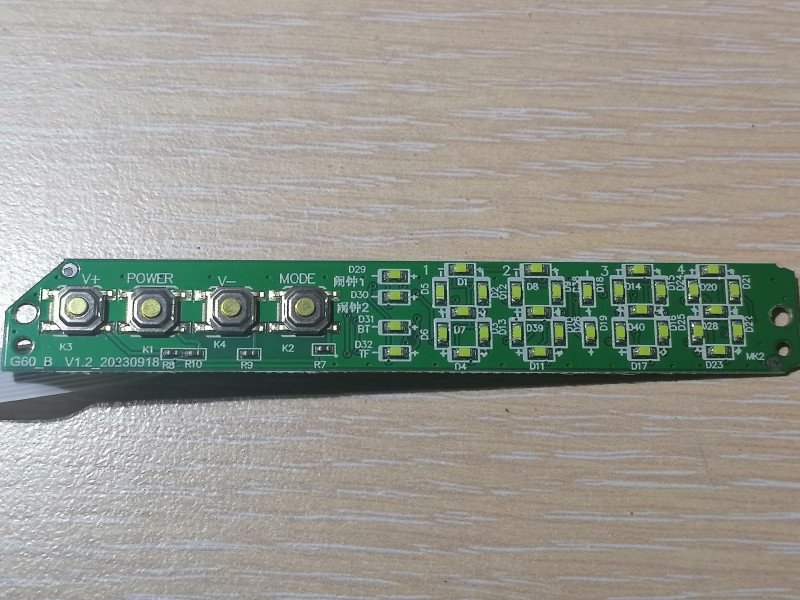

Плата с кнопками:
ВЧ тракт:

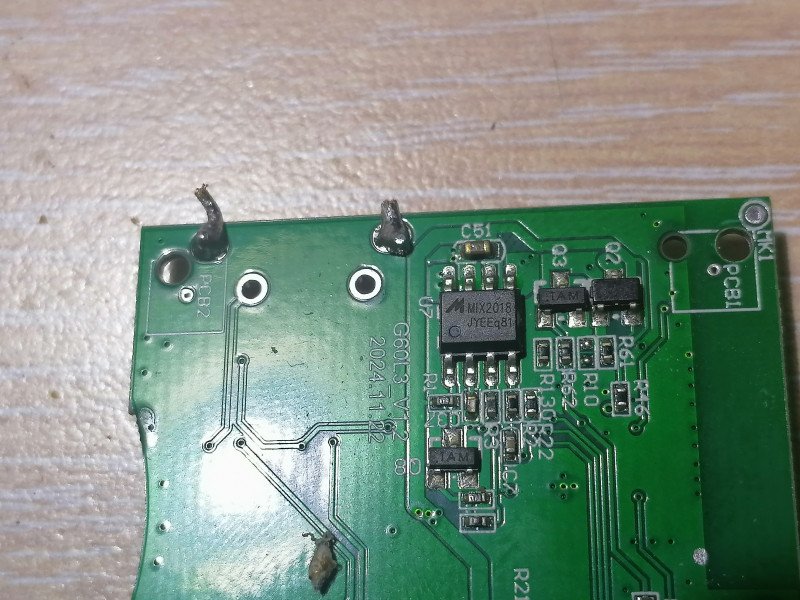

Оконечный УНЧ класса F MIX2018:
Схема его включения:

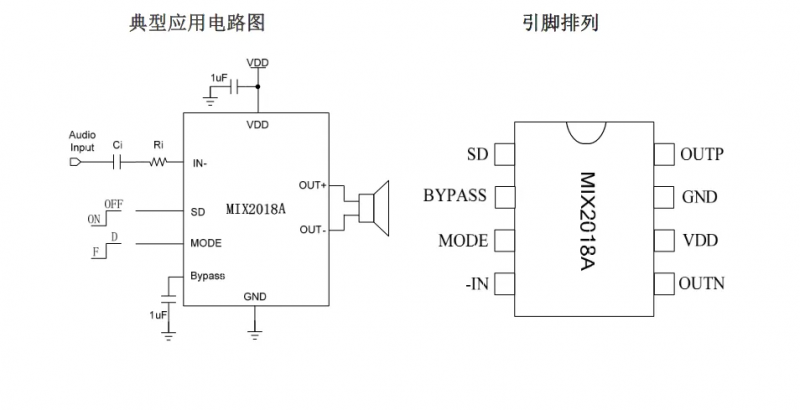

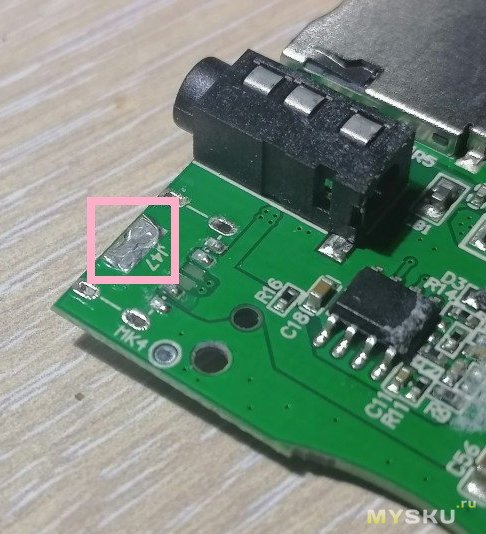

А вот тут был разъем питания:

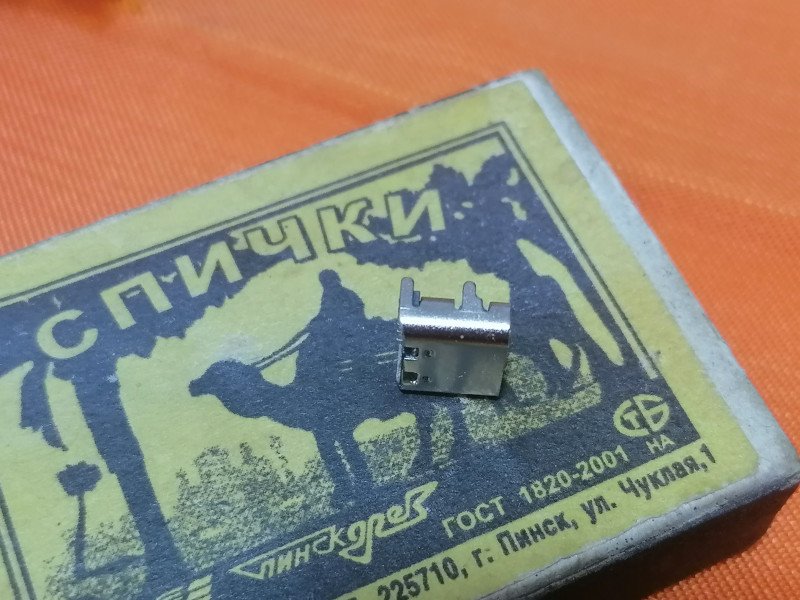

Но держался он по сути только на выводах — несмотря на наличие сквозных металлизированных отверстий в плате для его крепления, корпус разъёма попросту не был припаян:
И закономерно оторвался. Я так и не понял, это сознательно заложенный в конструкцию дефект или просто решили сэкономить каплю припоя?

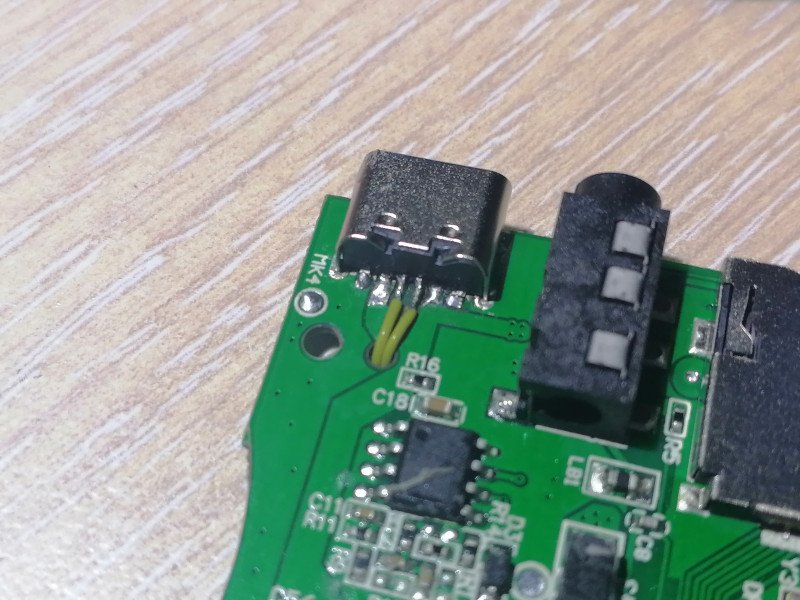

Возиться с восстановлением оторванных дорожек на плате я не стал, обошёлся парой перемычек из провода:
Нужны они для нормальной работы беспроводной зарядки — без них она будет работать слишком медленно:
Упомянутые ножки корпуса разъёма тоже припаиваем.
Собираем устройство обратно, убеждаемся, что оно работает:
Вот таким несложным образом количество мусора удалось несколько подуменьшить:)
