Металлоискатель XP Gold Maxx Power- стандартные болячки.

Обзор рассчитан на хоть чуть-чуть технически грамотную аудиторию. Опущены упоминания и пояснения, которые не несут смысловой нагрузки. Отвечу на вопросы, и конечно замечу Ваши замечания, пожелания и советы.

Прибор по радио компонентам, надёжный. Стандартные болячки:

1. Потенциометры (переменные сопротивления) на передней панели. Со временем начинают шуршать, могут поломаться при падении. Иногда помогает просто чистка их, но лучше заменить.

2. Межслойные переходы. В данном приборе двухсторонняя плата, это не самая простая, но и далеко не сложная.

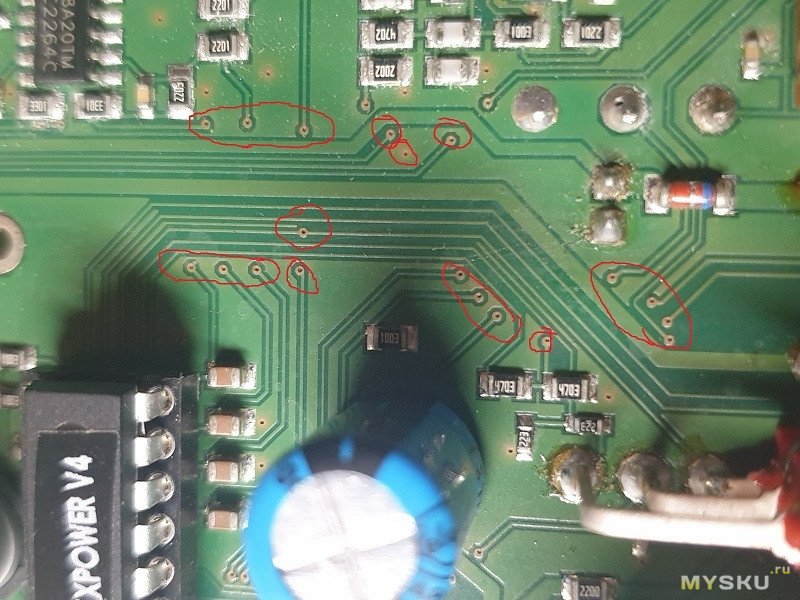

Так вот, переходы сильно тонкие и имеют место рваться от перепада температур, от падения и БОГ знает от чего. И самое интересное, неисправность может проявляться не всегда. На жаре допустим, он работает. Похолодало, начинает ерундить. Ниже на фото, эти переходы обведены красным цветом. Если грубо подсчитать сколько их на данной плате, то наберётся порядка 200.

Естественно они не все проблемные, но если не пропаять основные, а их набирается порядка 100, то прибор снова придёт в ремонт с глюками и претензией.

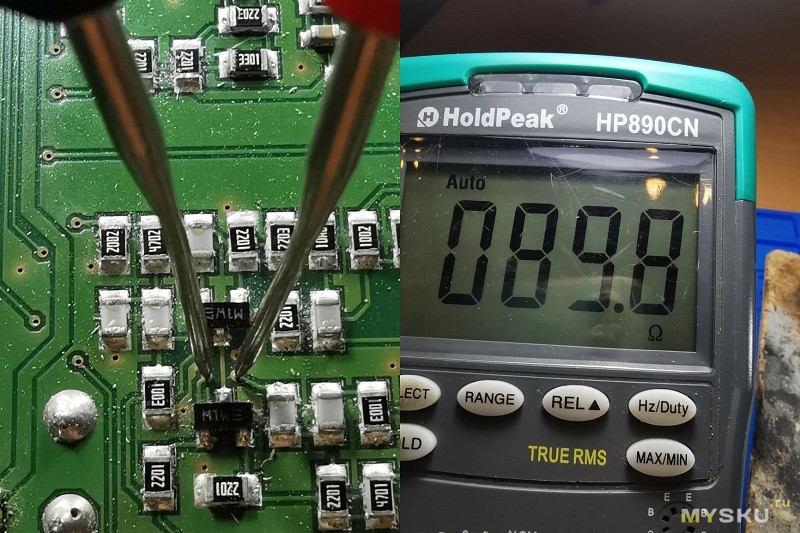

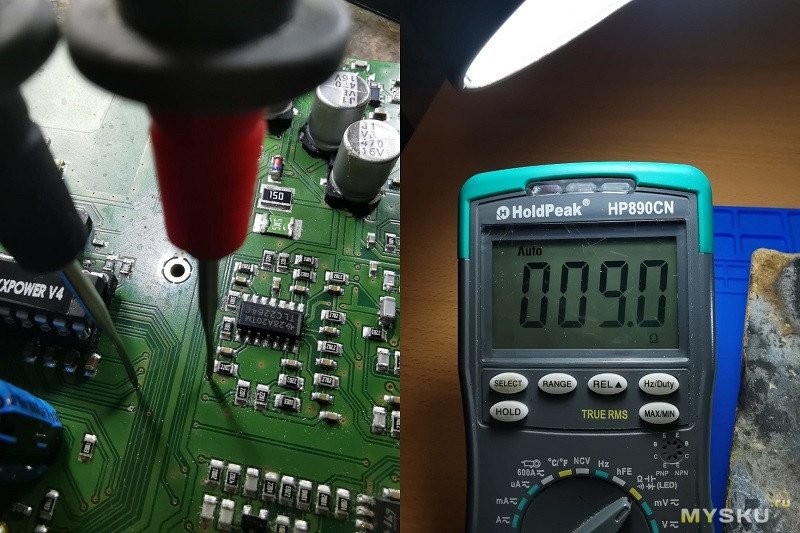

Вот пример замера ниже. Сопротивление должно быть 0 ом.

Процесс достаточно времязатратный. Сначала прочищается отверстие, я использовал заточенную тремя гранями иголку. затем пятак на плате тоже чуть зачищается. Потом вставляется проволочка и запаивается. Всё это делается конечно под микроскопом.

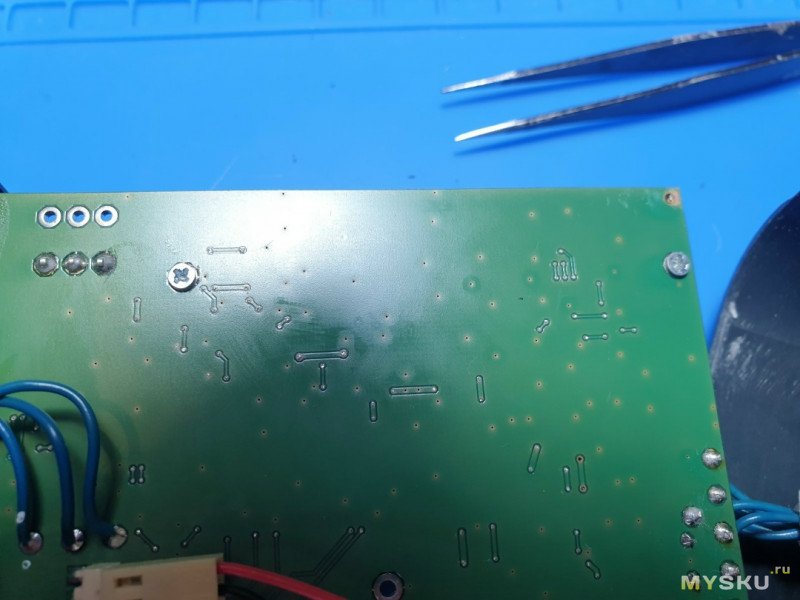

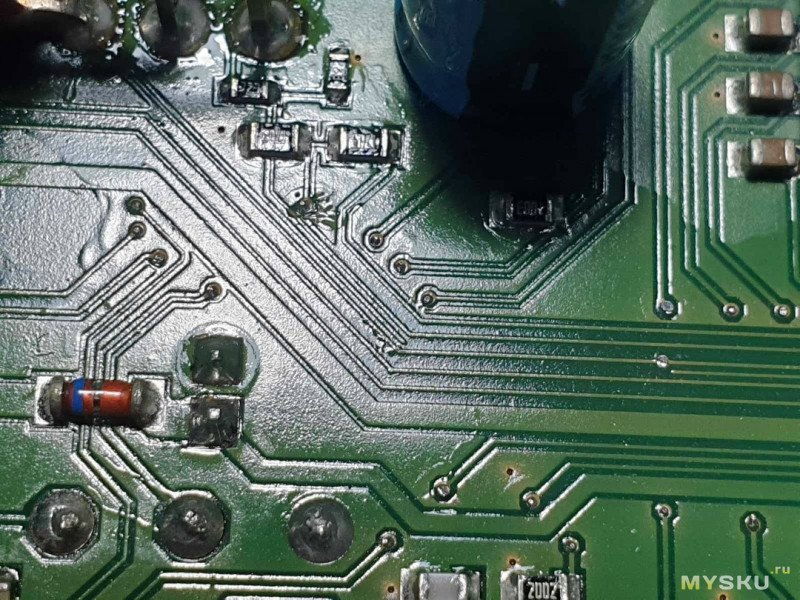

Справа сделано, слева ещё нет.


Вот так это выглядит в лучшем качестве.

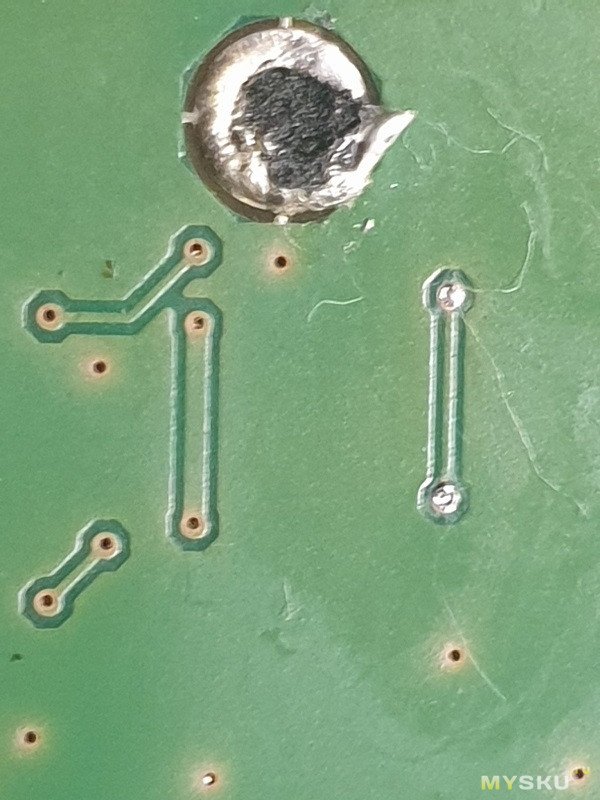

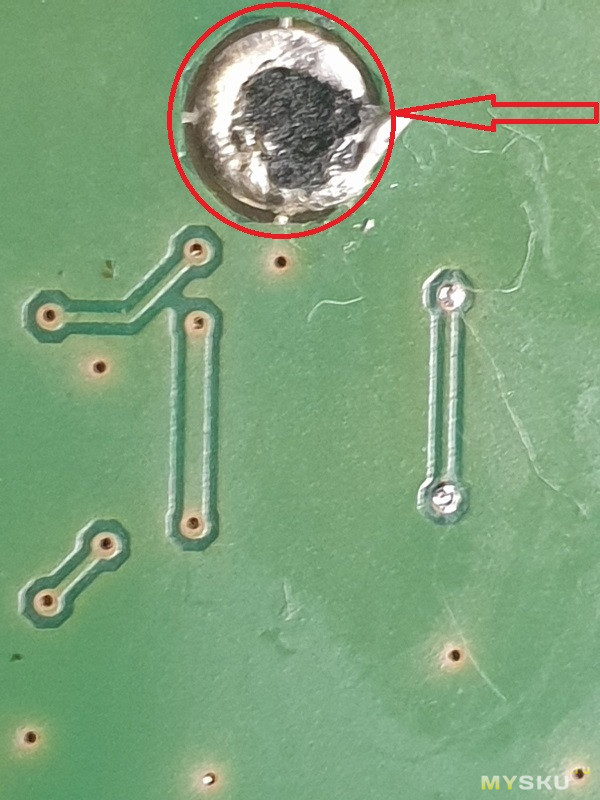

На плате есть токопроводящий экран, изготовленный с пластмассы с добавлением возможно графита. На заводе, он крепиться путём расплавления направляющих в специально предусмотренных для крепления отверстиях. Конечно это одноразово.

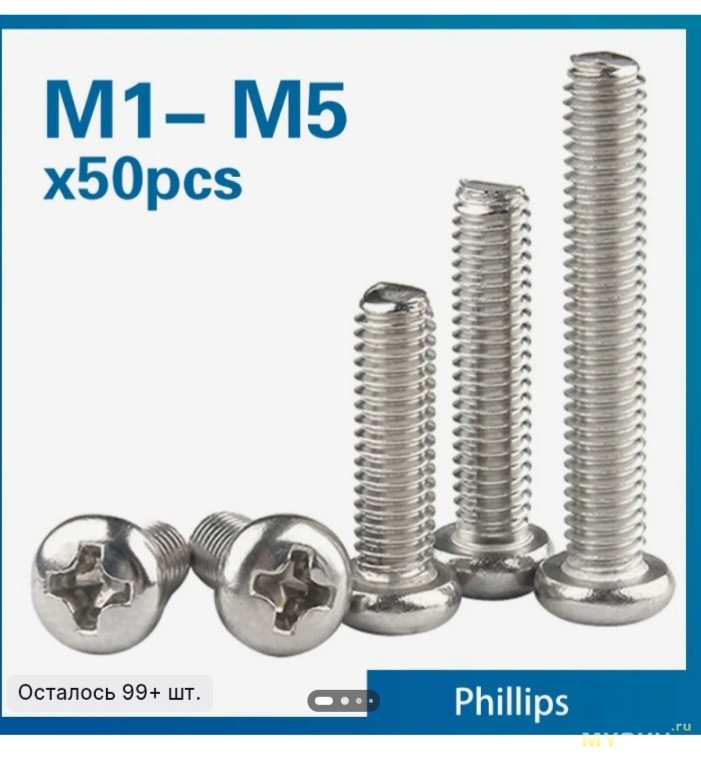

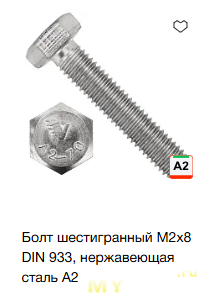

Дальше нарезается резьба под болтики(винтики) М2.
Покрываю всё это хозяйство лаком и в путь.
