Металлоискатель: Deus X35 ( попытка владельцем сэкономить?)

Обзор рассчитан на хоть чуть-чуть технически грамотную аудиторию. Опущены упоминания и пояснения, которые не несут смысловой нагрузки. Отвечу на вопросы, и конечно замечу Ваши замечания, пожелания и советы.

Я всё дальше и дальше отхожу, от расписывания всей предыстории и тонкостей ремонта.

На это есть единственная причина: нужно ли это кому-то? Поэтому максимально кратко и без воды.

У меня на столе, а значит на ремонте Х35.

Владелец связывался со мной год назад, но или стоимость ремонта не устроила, или ещё какие нюансы были. Но решил он просто всё это дело, замазать герметиком. И да, год отработало исправно, со слов не моих.

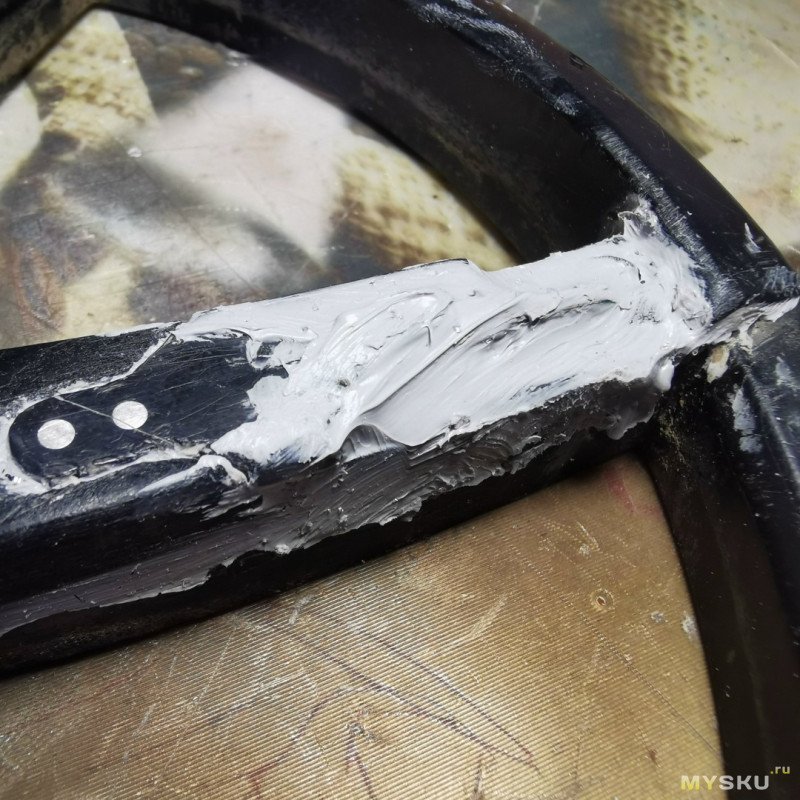

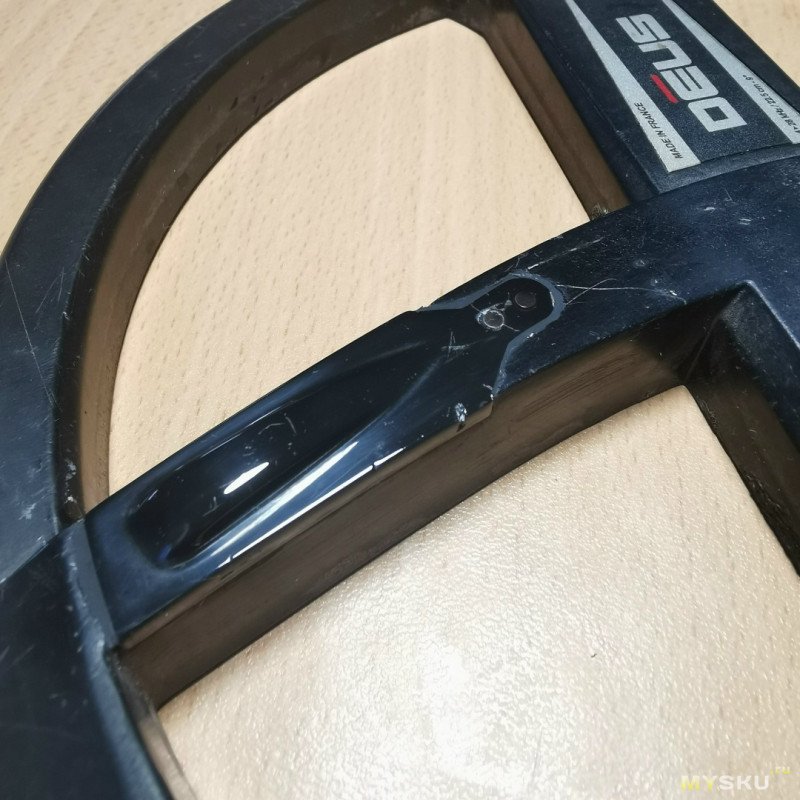

На фото видно, что часть окошка отсутствует, и эту часть гордо заменила субстанция, похожая на герметик.
Погнали:

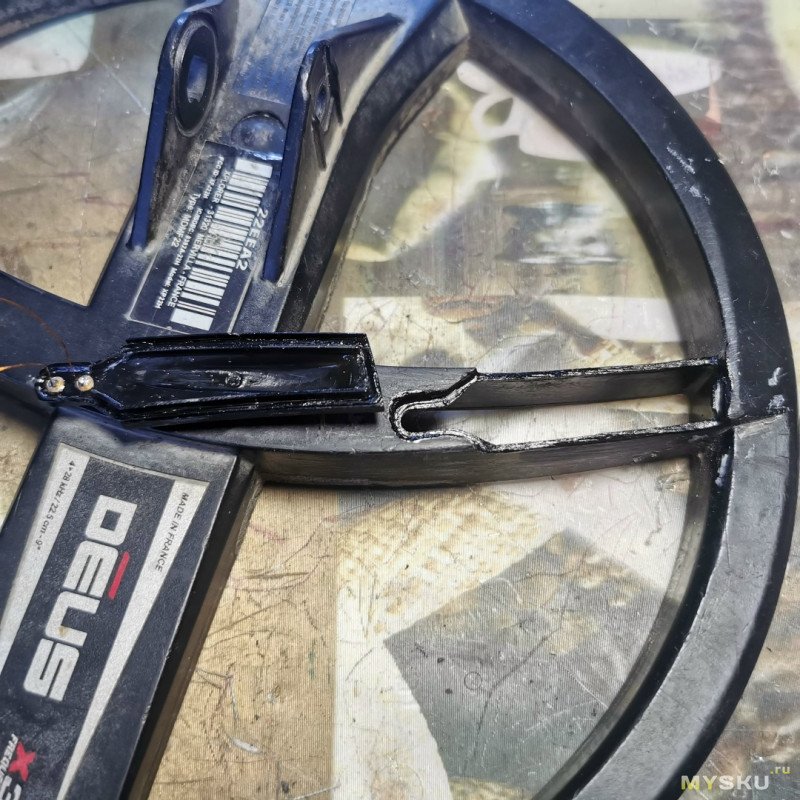

Окошко демонтировано без проблем, так как владелец сам его демонтировал до того как, и держалось на честном слове. При этом было чуть повреждены борта и посадочное место.

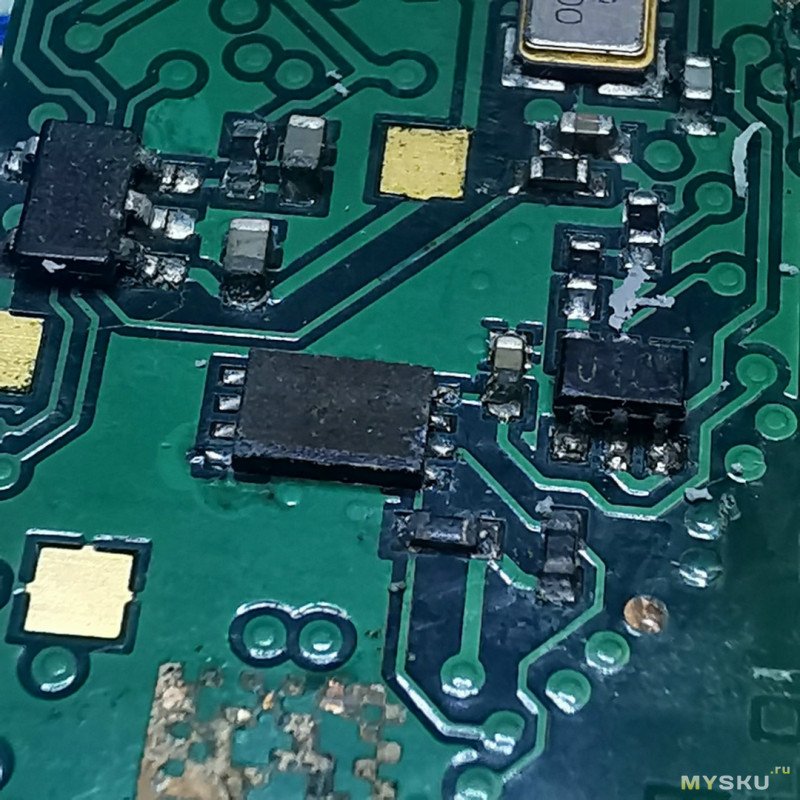

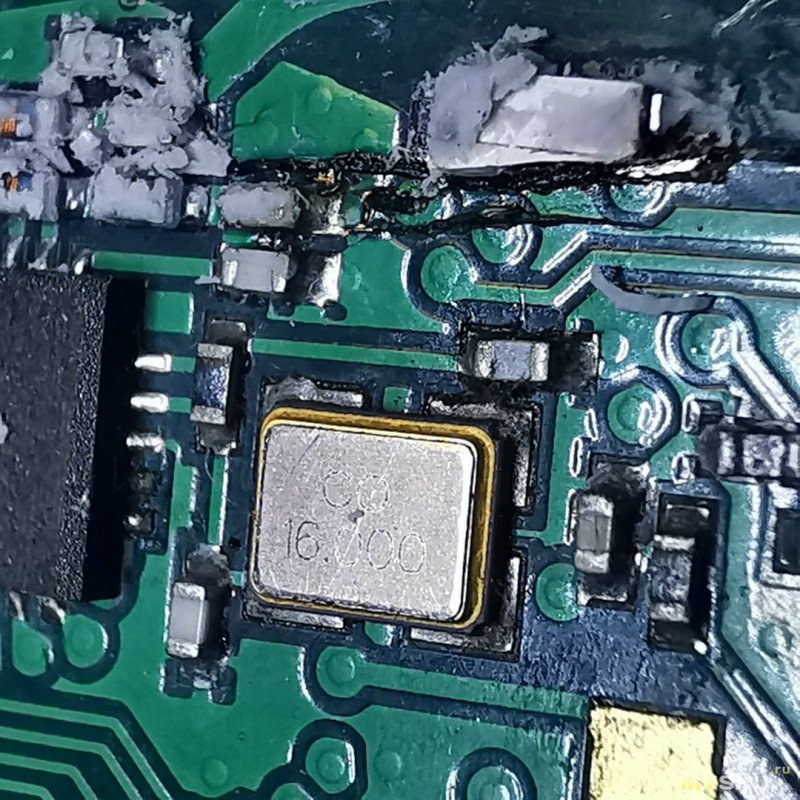

Сама плата имела не самый печальный вид, но далека от совершенства. Влага, попадавшая, сделало своё дело.

Плата повреждена при вскрытии владельцем. И да, светодиод так-же не работает.

Вся проблема в том, что эти контроллеры, что на Х35, что на блондинках, очень капризны. И часто выходят из строя, при попадании влаги. Что бы проверить на исправность, нужно всю обвязку восстановить, а это время, которое может быть потеряно в пустую.

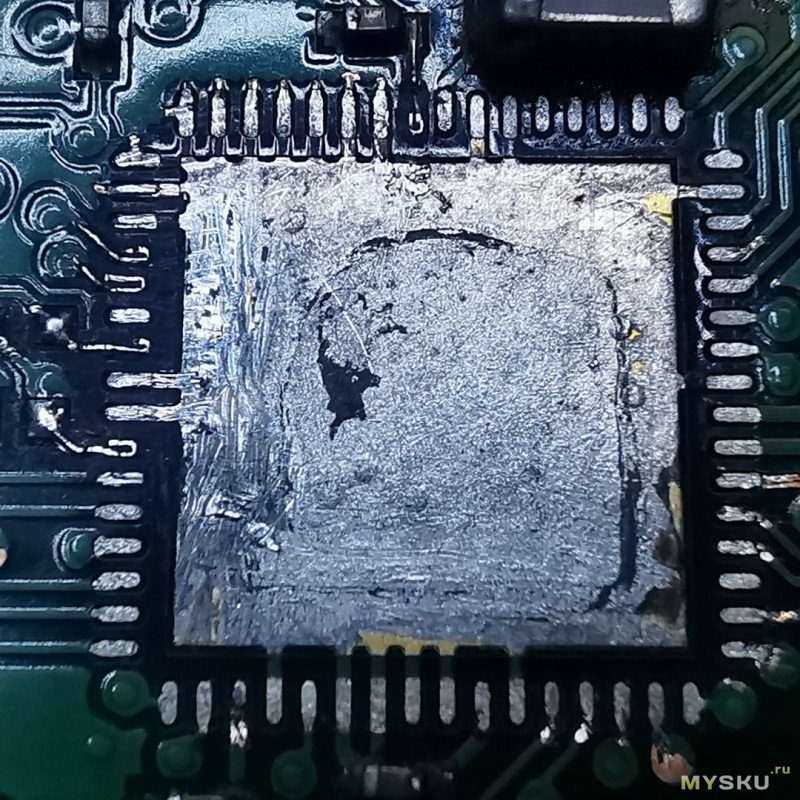

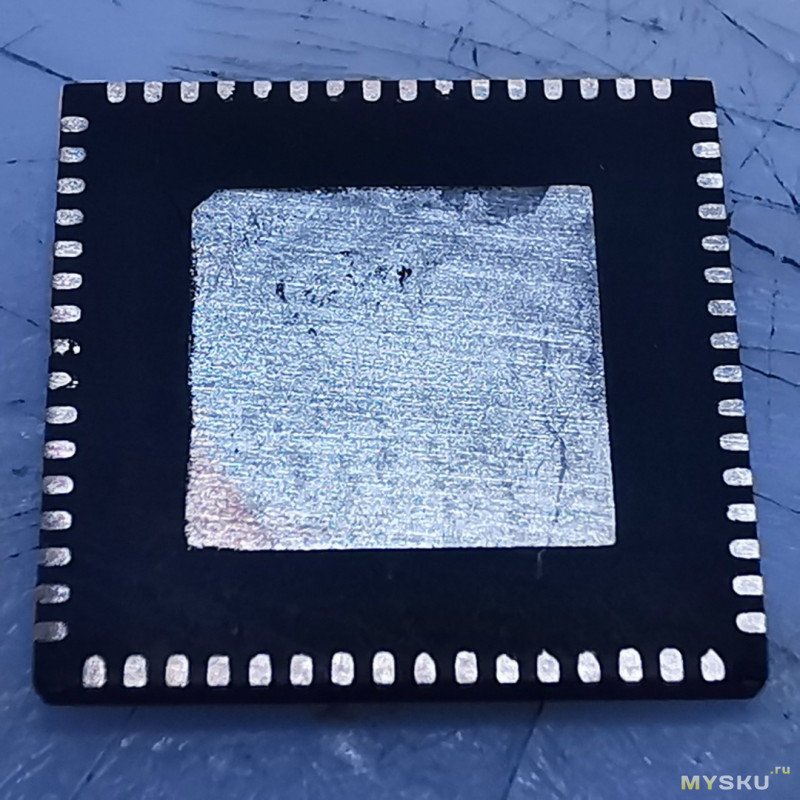

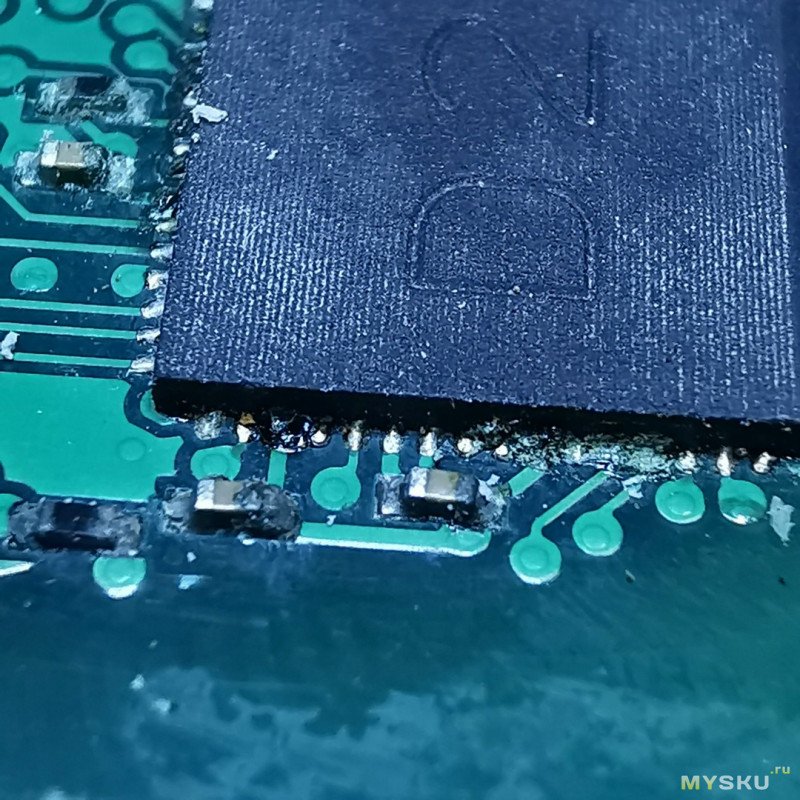

Подымаю контроллер. Пять контактных площадки сгнило.
7

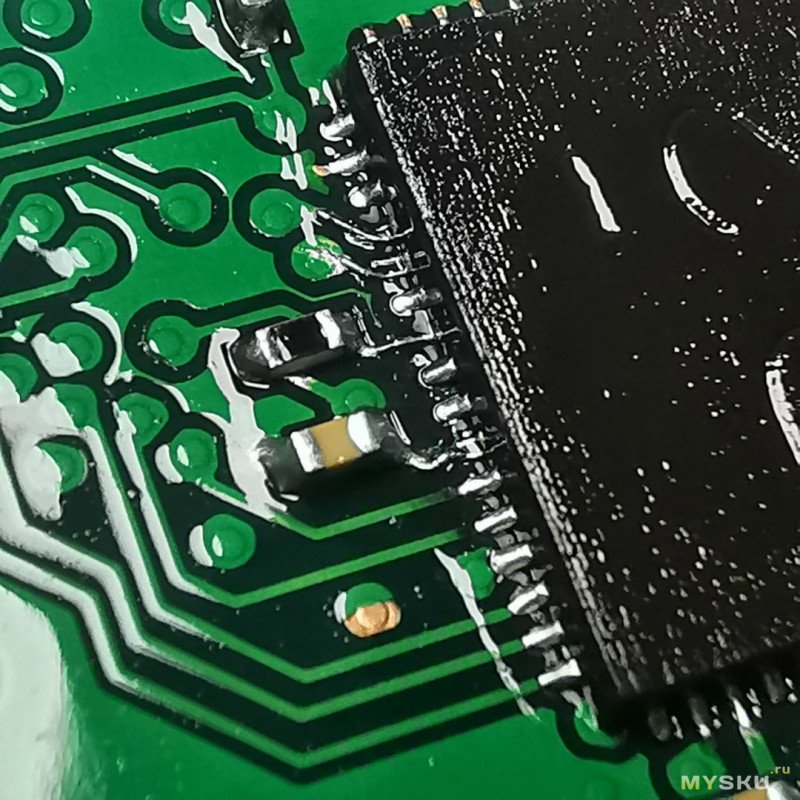

Восстанавливаю, и меняю рассыпуху в обвязке.

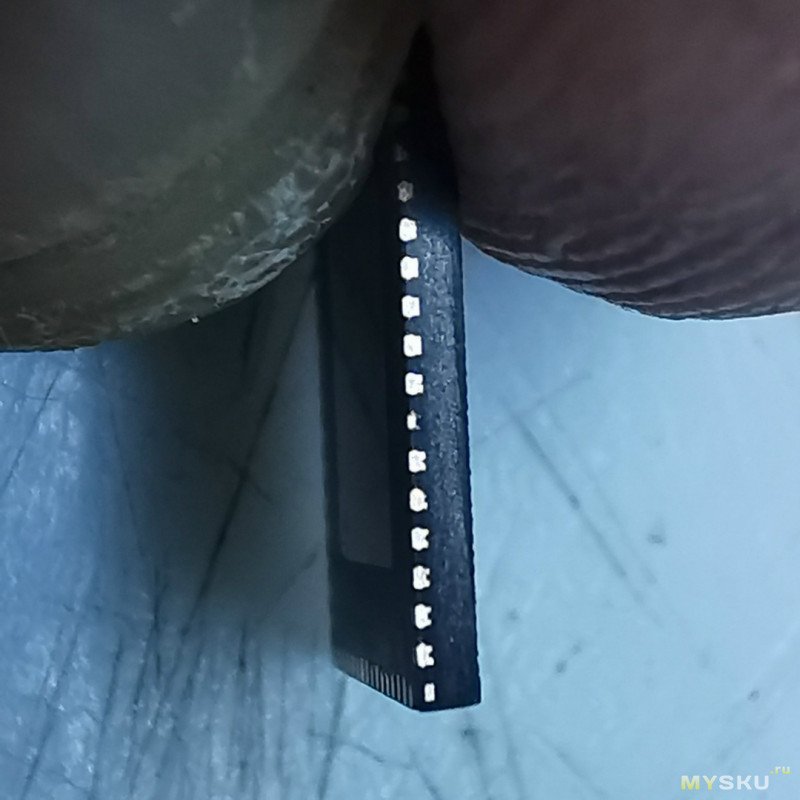

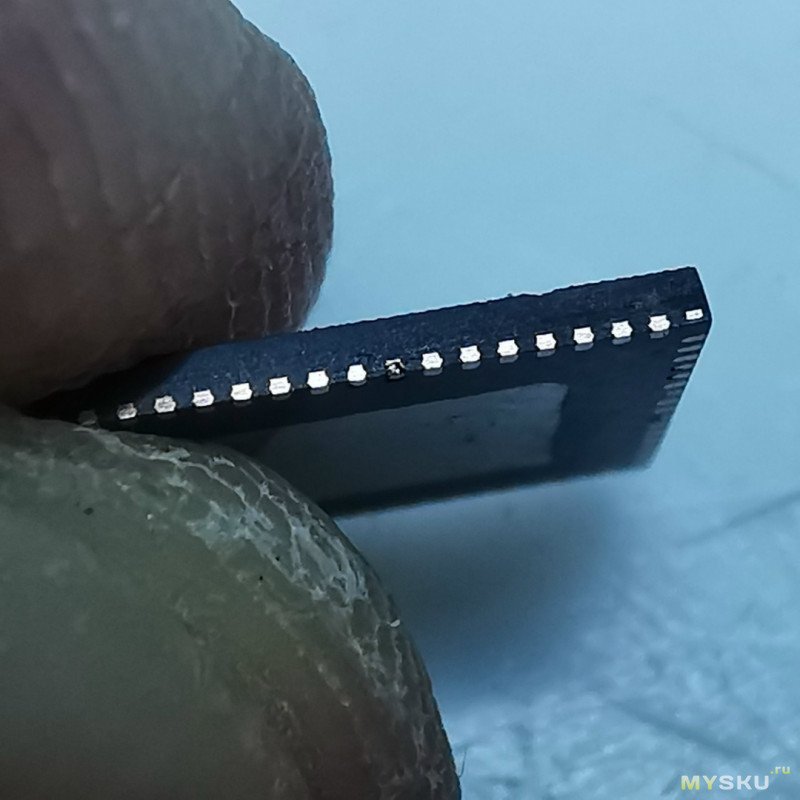

Контроллеру то-же чуть поплохело, пришлось его подпилить.

И тут владельцу и мне, сказочна повезло. Всё заработало.

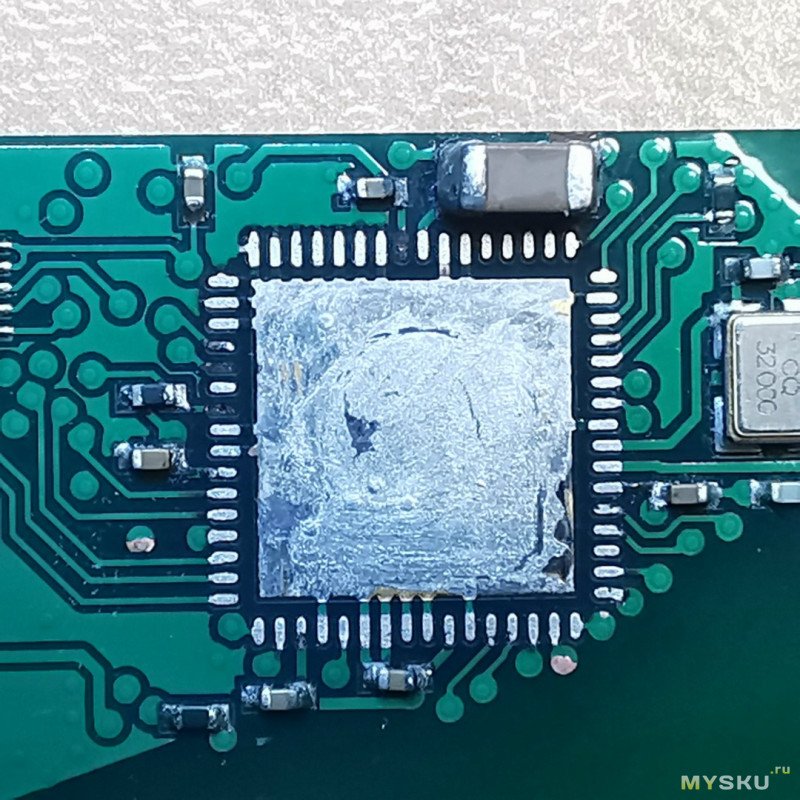

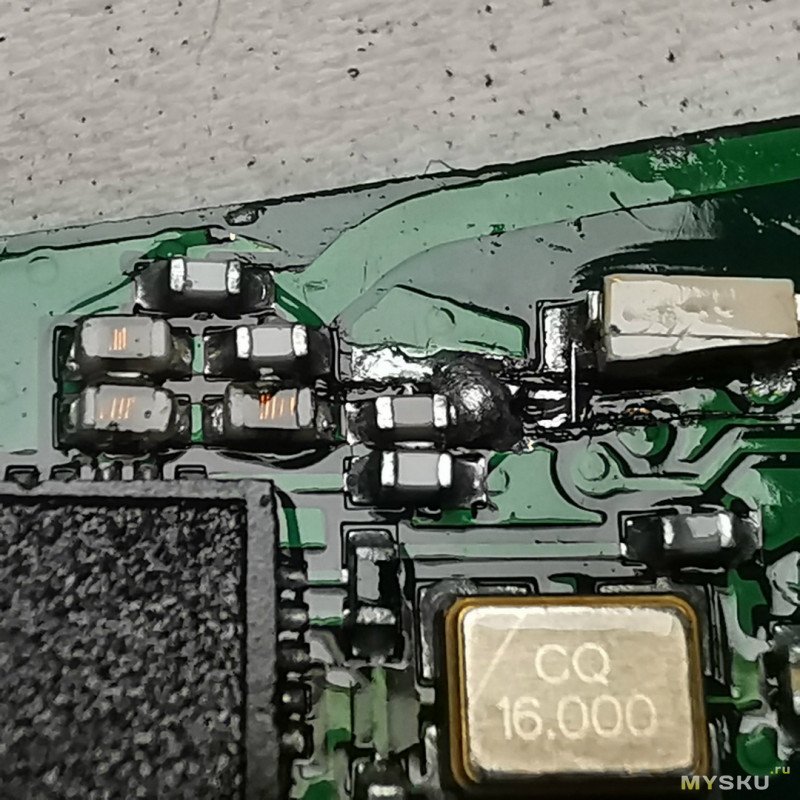

Вот так получилось

Светик заменил позже, всё таки не выжил( работал через раз).

Окошко было с донора, хоть и старая версия, но подошла.

Дальше всё это собирается, вклеивается, заполняется компаундом и доводится до презентабельного внешнего вида. Презентабельного в сравнении с тем что было, а не по заводу.

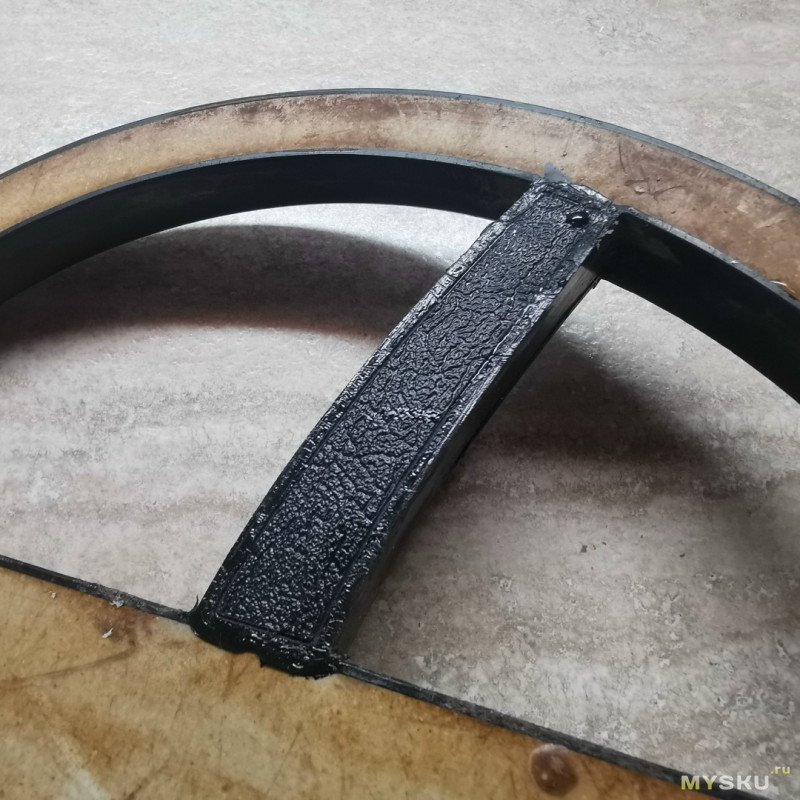

Так черновая.

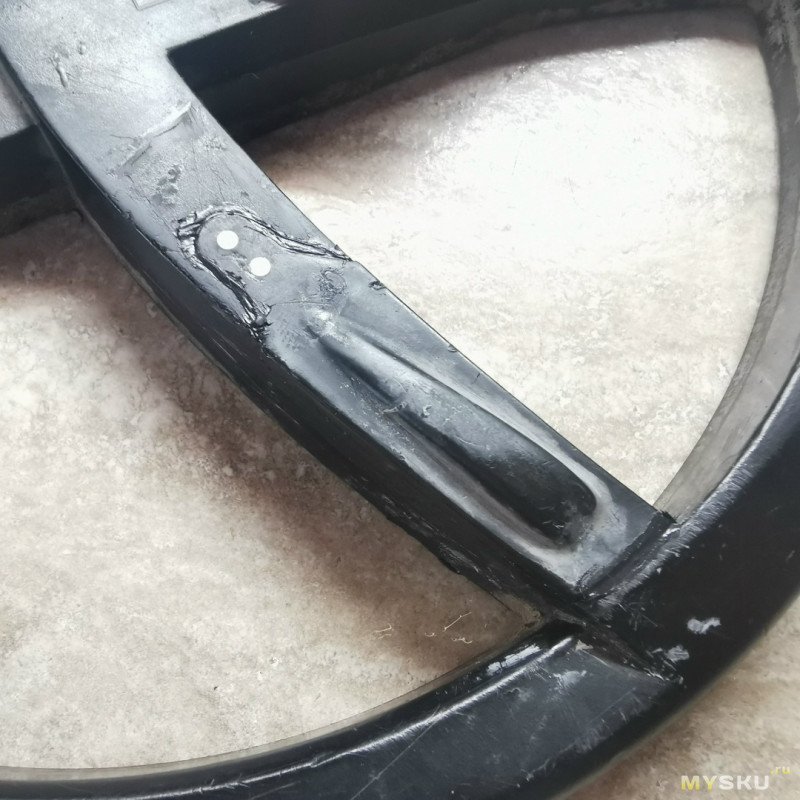

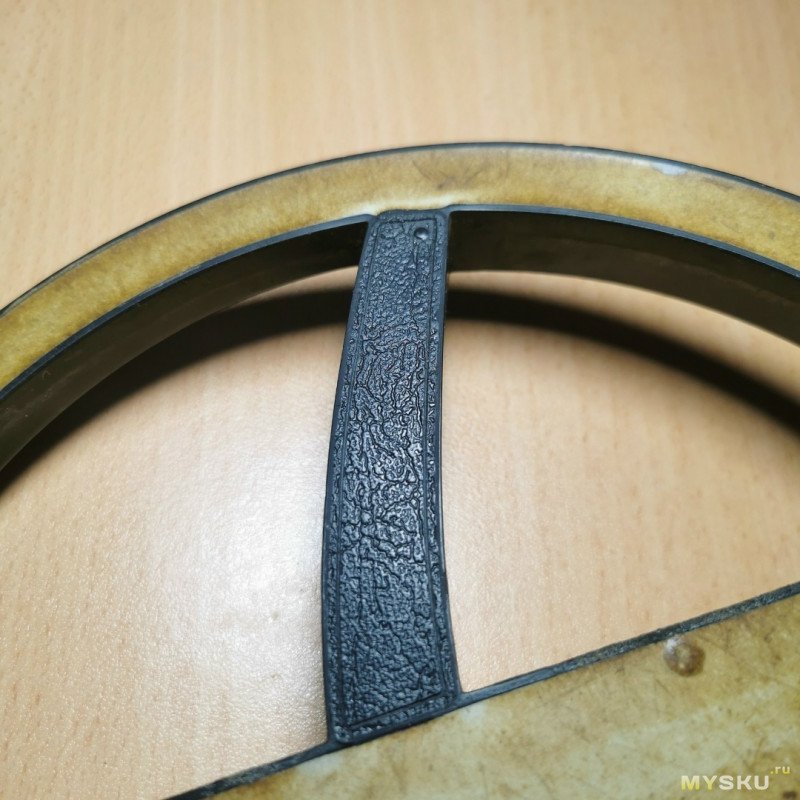

А так уже готовое изделие.

Что сделано:

1. Замена обвязки и светодиода.
2.Восстановление контактных площадок.
3.Замена окошка.
4.Изготовление крышки.
5.Удаление разъёма.
6.Герметизация.
