Переделка центрального канала Jamo в трёхполоску. Динамики тип 396833 и 396835 70х70мм

После недавних экспериментов остался у меня корпус от центрального канала Jamo с твитером и родным кроссовером.
Потратил время и сделал из него трёхполосную колонку.
Другими словами, проект из ***на и палок.

В качестве НЧ динамика использован Sven FD115-7, в качестве СЧ — ноунейм динамик 70х70мм тип 396835.

В обзоре показана типичная последовательность построения трёхполосной АС.

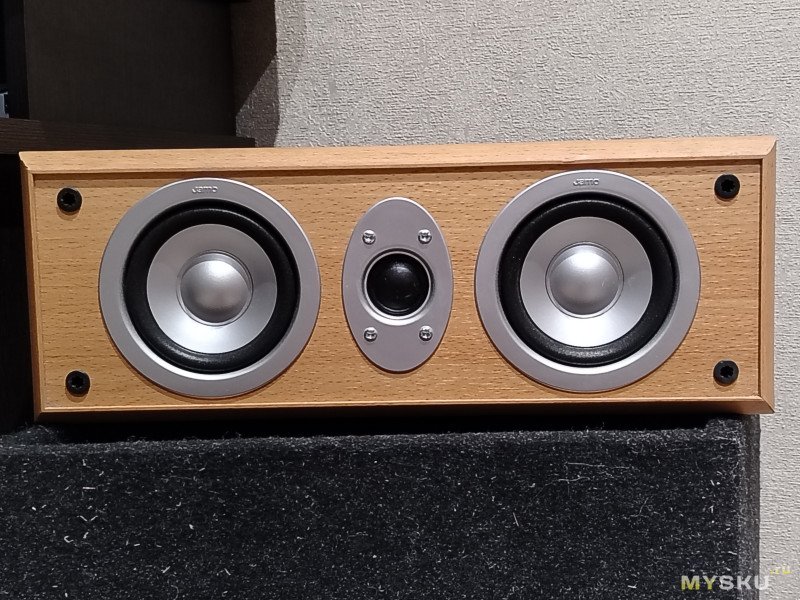

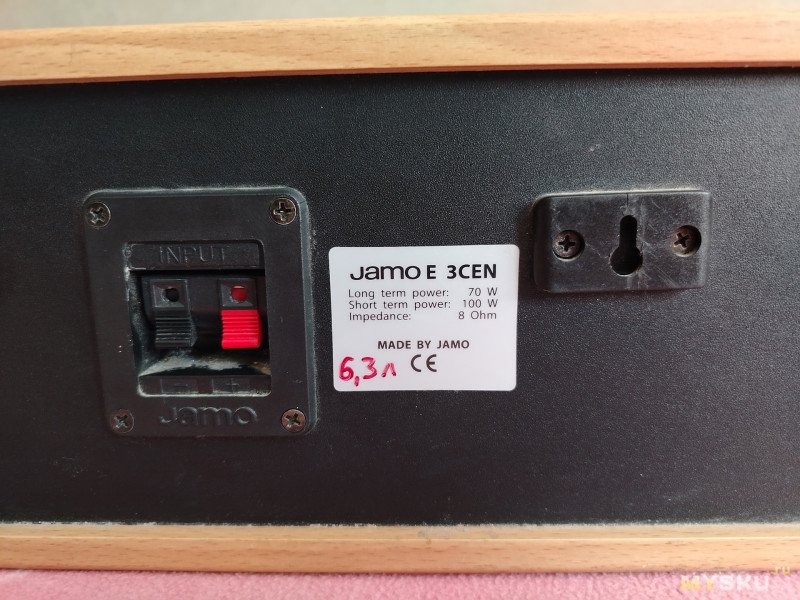

1. Донор корпуса — акустическая система (ака центральный канал) Jamo E 3CEN:

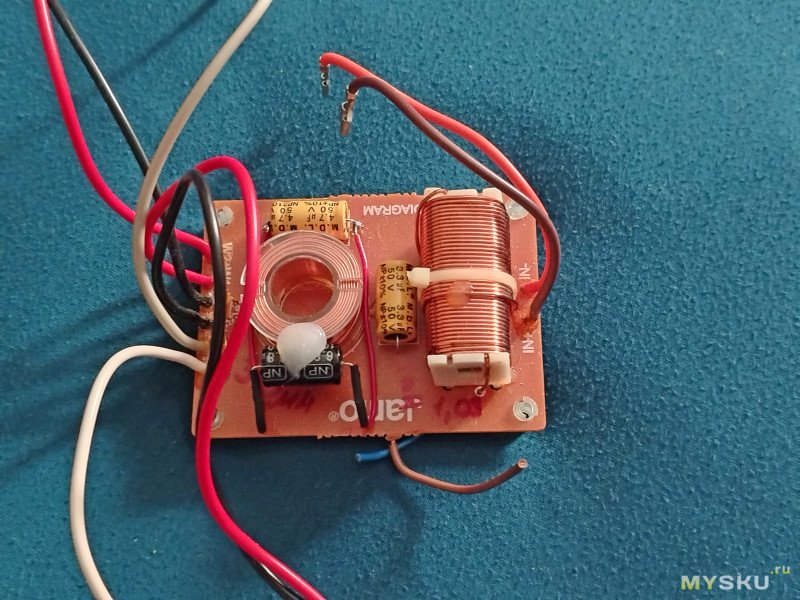

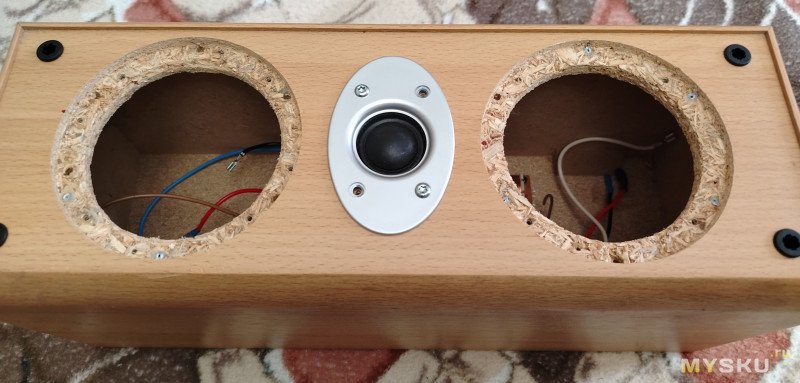

С родным твитером (ака пищалкой) и кроссовером:

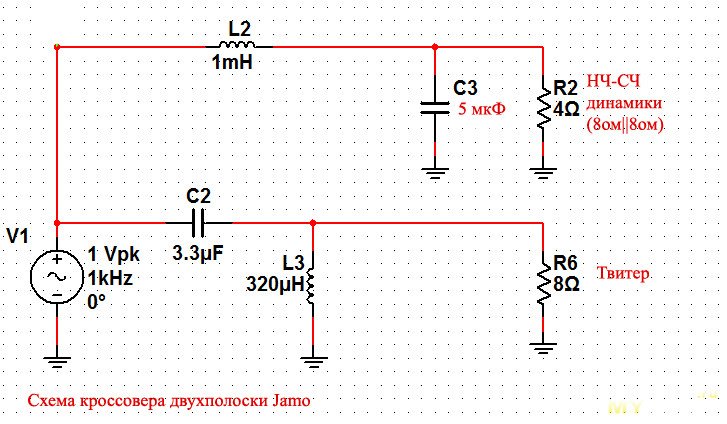

Схема кроссовера:
Фильтр НЧ-СЧ секции — 1-го порядка (до 2-го порядка ёмкость не доложили),
фильтр ВЧ секции — 2-го порядка.


Задача следующая: использовать кроссовер с минимальными доработками.
И, конечно же, имеющиеся динамики.

2. Динамики

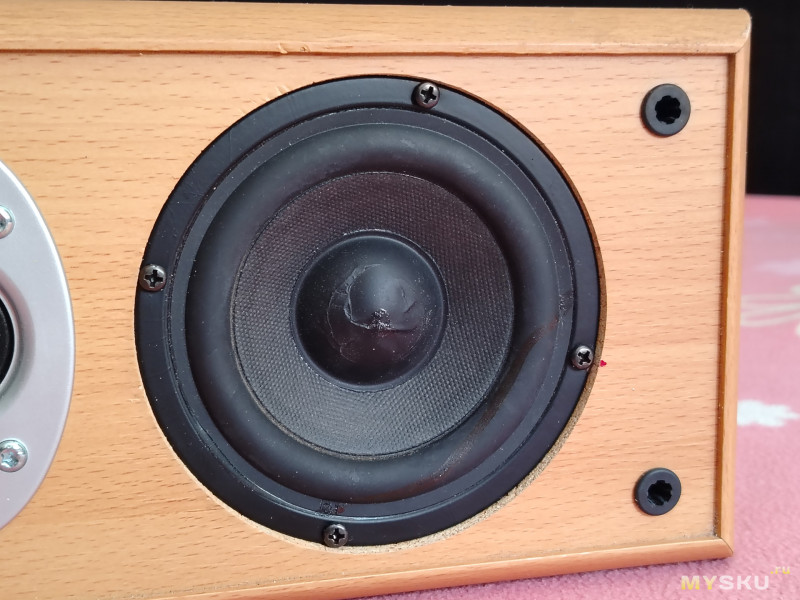

НЧ динамик — Sven FD115-7:
Он вписался в корпус без доработки напильником. ))
Колпачок помятый, ну какой уж есть.

Как показала практика, для СЧ свеновский динамик плохо годится.

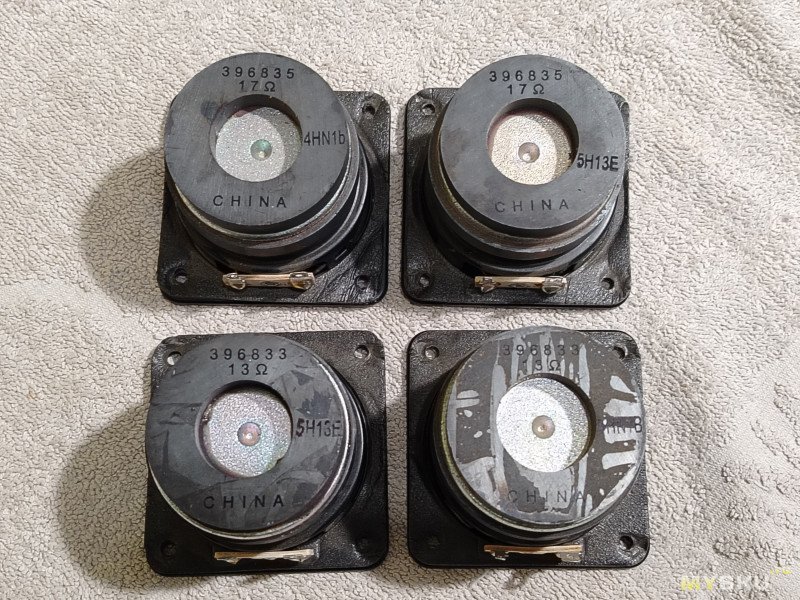

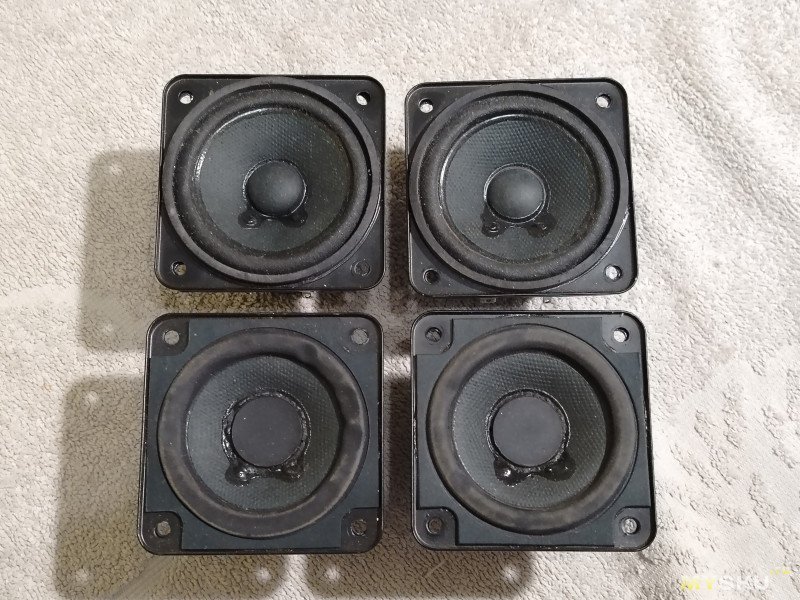

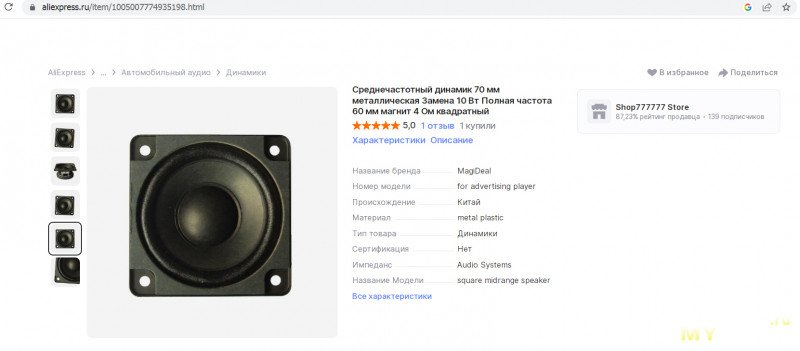

Для дальнейшего мракобесия мне были презентованы ноунейм серединки:
Одна пара — 13 Ом (тип 396833, сопротивление 11,2 Ом, индуктивность 1,14..1,23 мГн),
другая пара — 17 Ом (тип 396835, сопротивление 16,2 Ом, индуктивность 1,3..1,7 мГн).



Чтобы вкорячить квадратное в круглое на помощь приходит 3Д принтер.

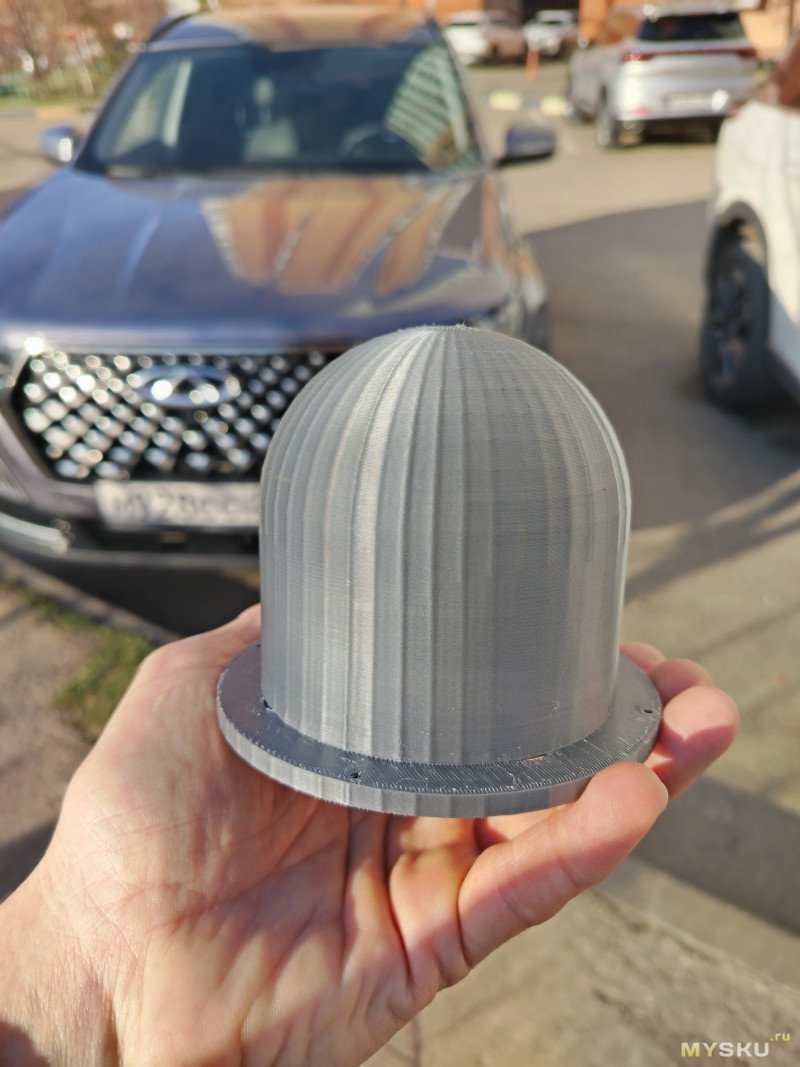

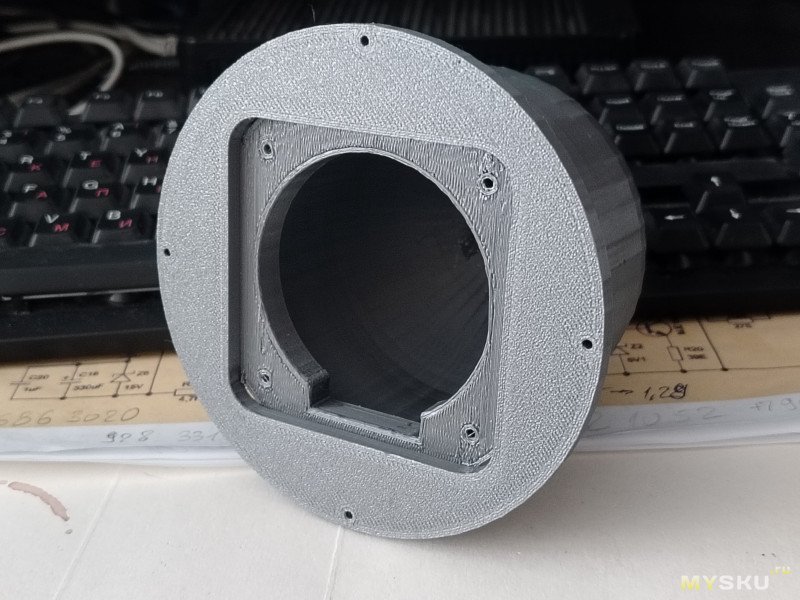

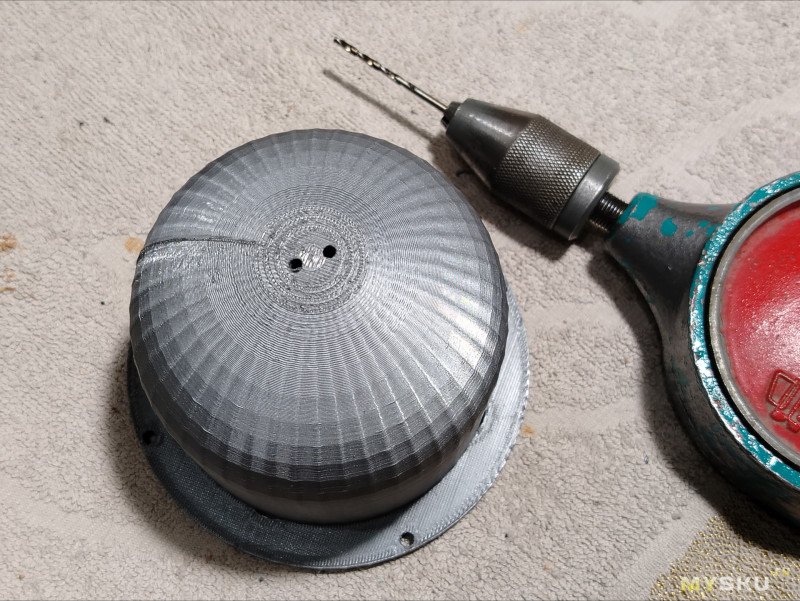

На свет появилась вот такая деталь:

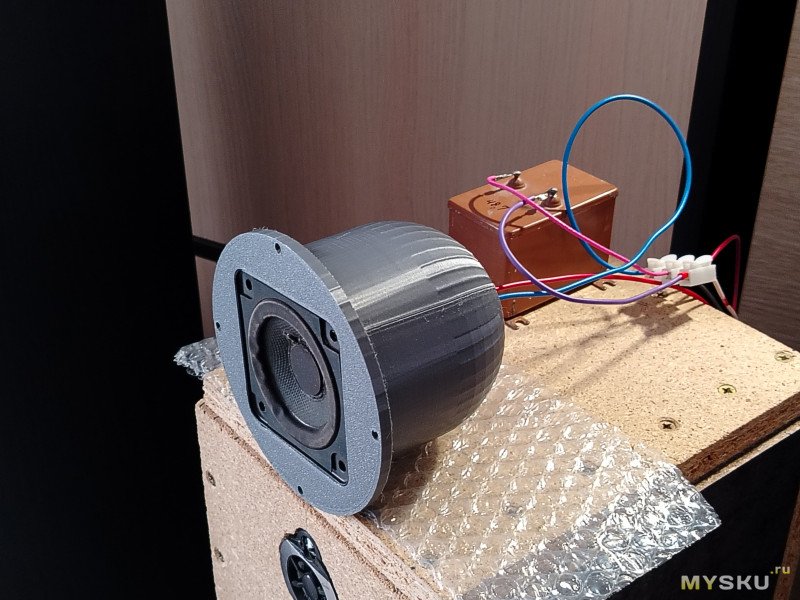

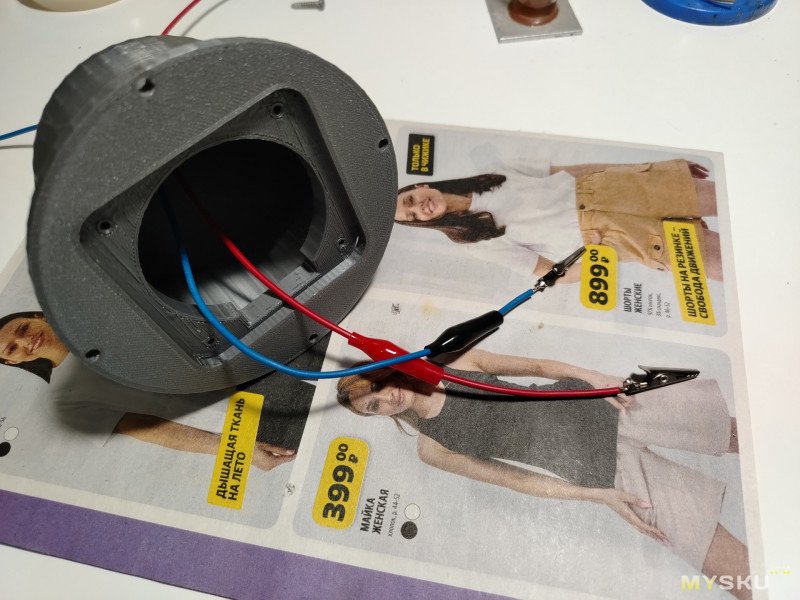

По сути это стакан для СЧ динамика:

Наличие этой детали позволило проверить динамики:

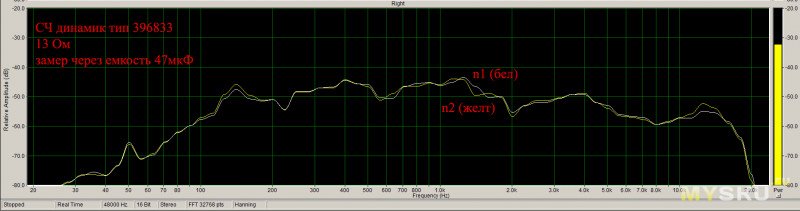

АЧХ для модели 396833:

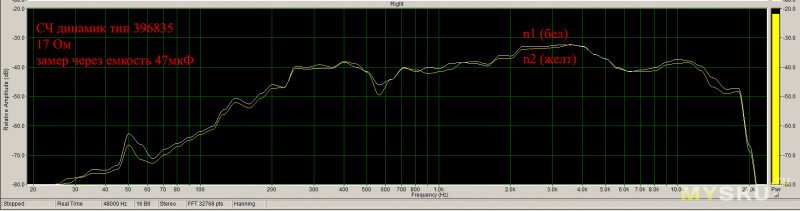

АЧХ для модели 396835:

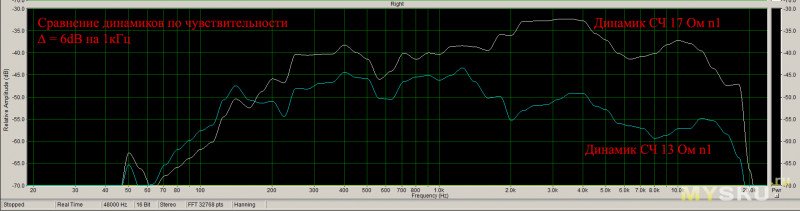

При одинаковом подводимом напряжении чувствительность 17-омного динамика оказалась выше, чем у 13-омного:
Форма АЧХ тоже отличается.
Для текущего проекта был выбран 17-омный динамик.

3. НЧ секция
Поскольку катушка 1 мГн уже есть в наличии (на плате кроссовера), оставалось лишь превратить фильтр (для НЧ динамика) в фильтр 2-го порядка.

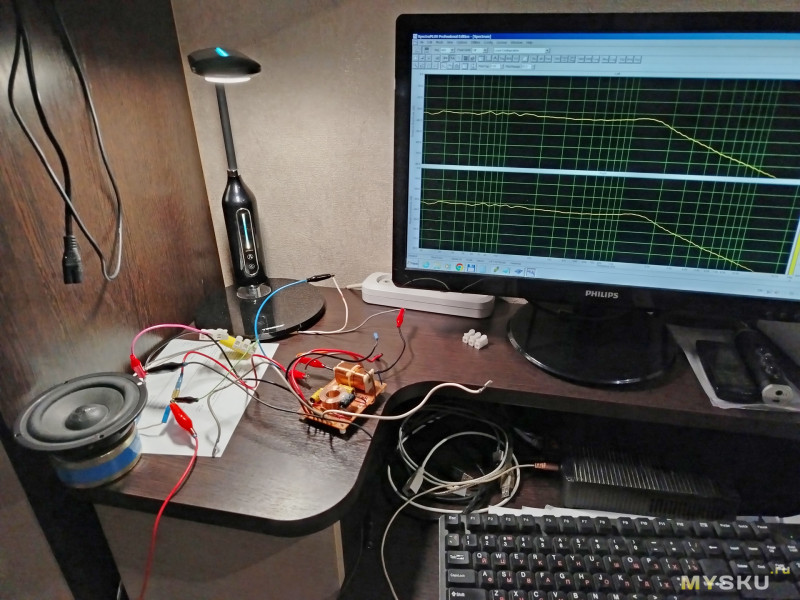

Сначала фильтр был нагружен на реальный динамик FD115-7 и проверен по напряжению:

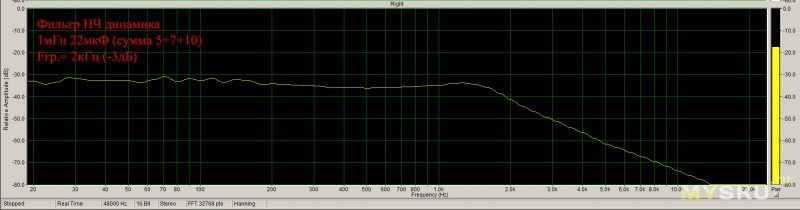

С ёмкостью 22 мкФ частота среза получилась 2 кГц:

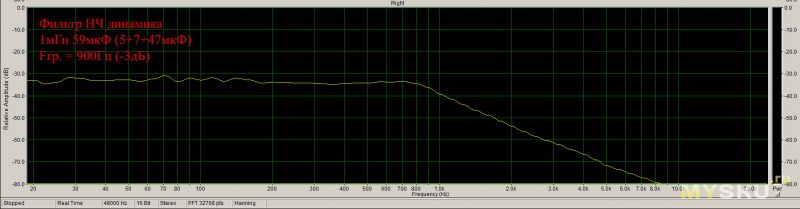

С ёмкостью 59 (это 5+7+47) мкФ:
Для дальнейшего понижения частоты потребовалось бы увеличить и ёмкость, и индуктивность.

4. Фильтр ВЧ секции

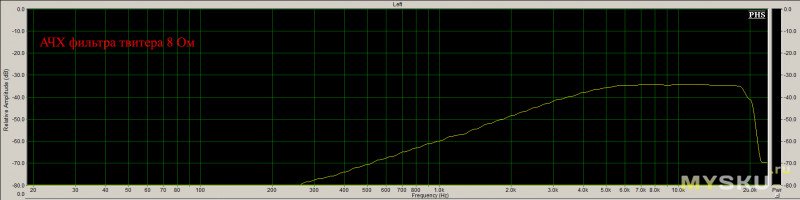

Просто проверил по напряжению:
Теперь осталось самое интересное: сваять фильтр СЧ секции с полосой между 900Гц и 4кГц.

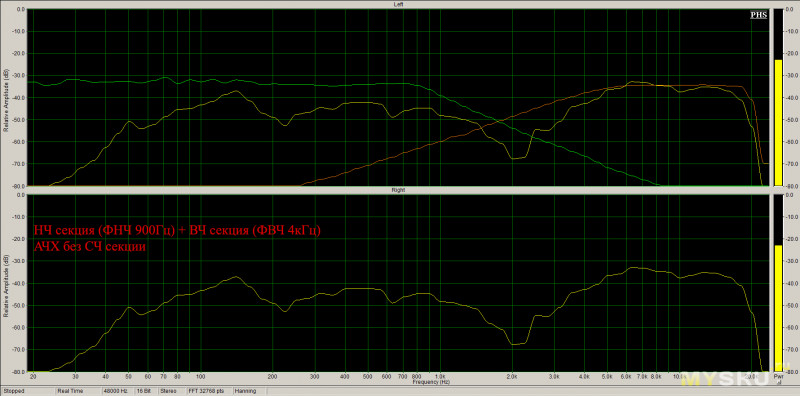

Чисто из любопытства посмотрел АЧХ микрофоном (НЧ секция + ВЧ секция):

5. Фильтр СЧ секции

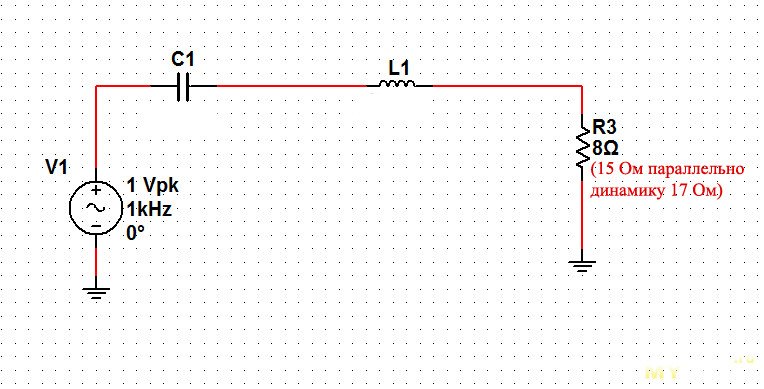

Схема:

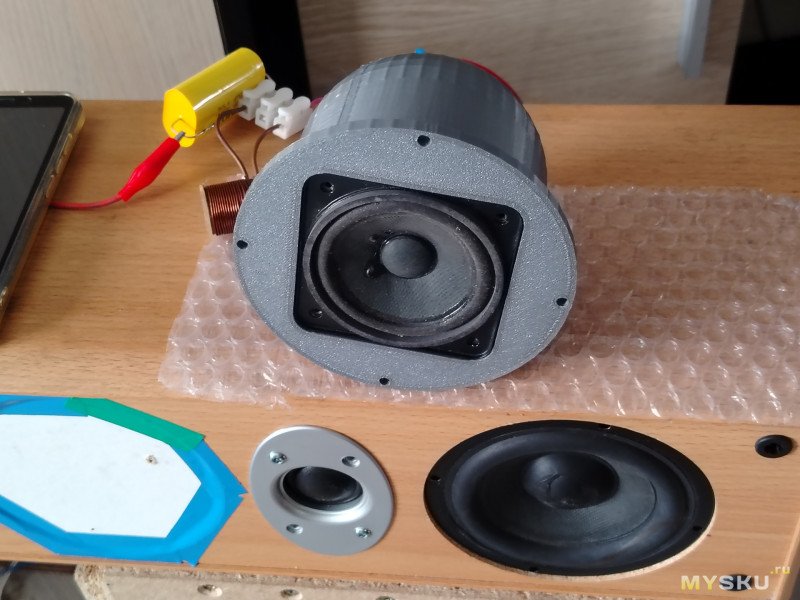

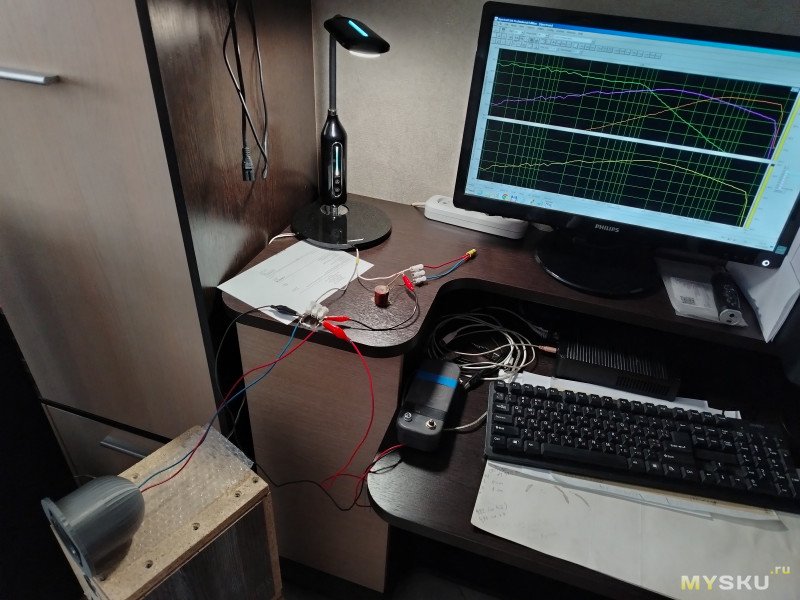

Вживую это выглядело вот так:
Сначала по напряжению.

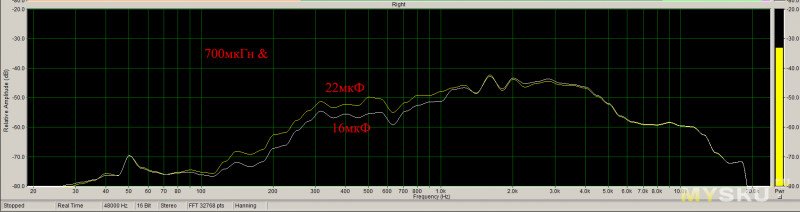

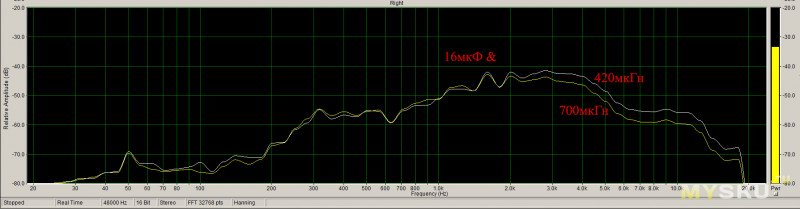

Затем АЧХи фильтров микрофоном с различными номиналами элементов:
Далее заглушил отверстие СЧ динамика и смотрел результирующую АЧХ микрофоном:

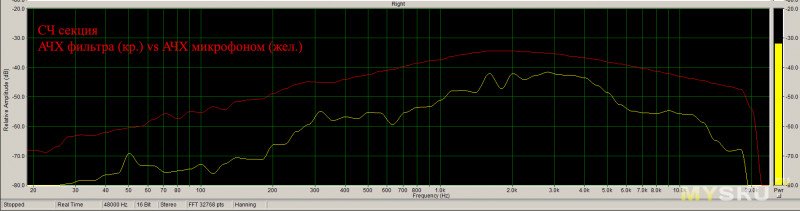

Микрофоном vs по напряжению:

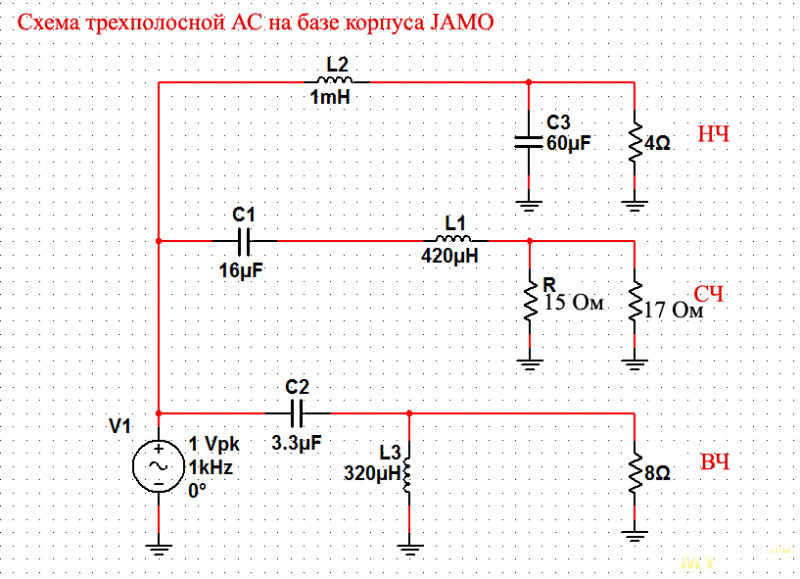

Окончательная схема:
Резистор 15 Ом 2 Вт.

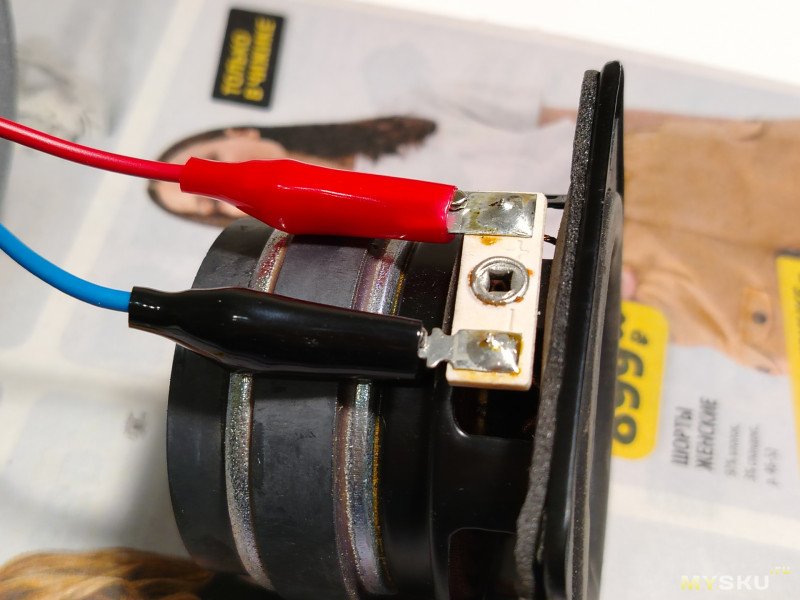

Важно: НЧ динамик минусом на общий, СЧ динамик плюсом на общий.
Почему так получилось? Фз. Микрофон показал, как лучше.
Твитер подсоединён к кроссоверу по заводской схеме (без изменения полярности).

6. Осталось дело за малым: запихнуть всё в корпус.

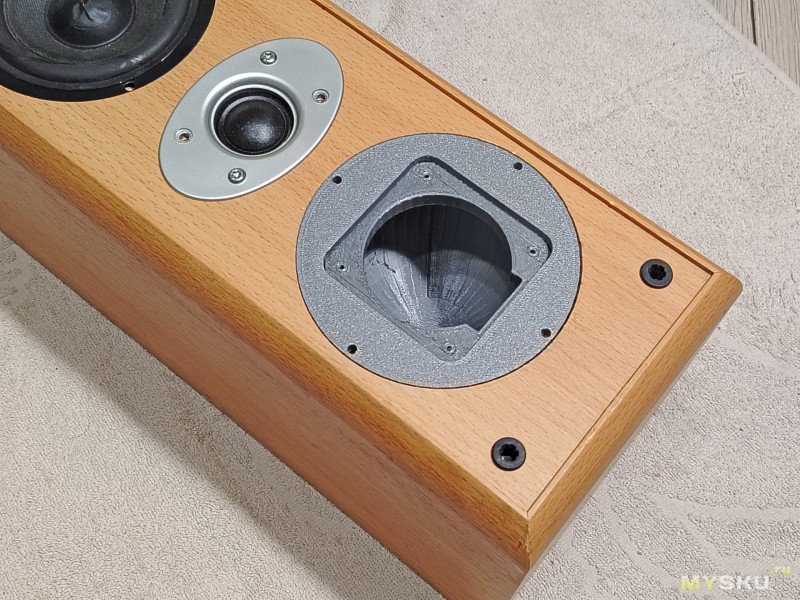

Естественно, стакан встал в корпус, как родной:

Ну, как закручивать шурупы, не буду рассказывать. ))

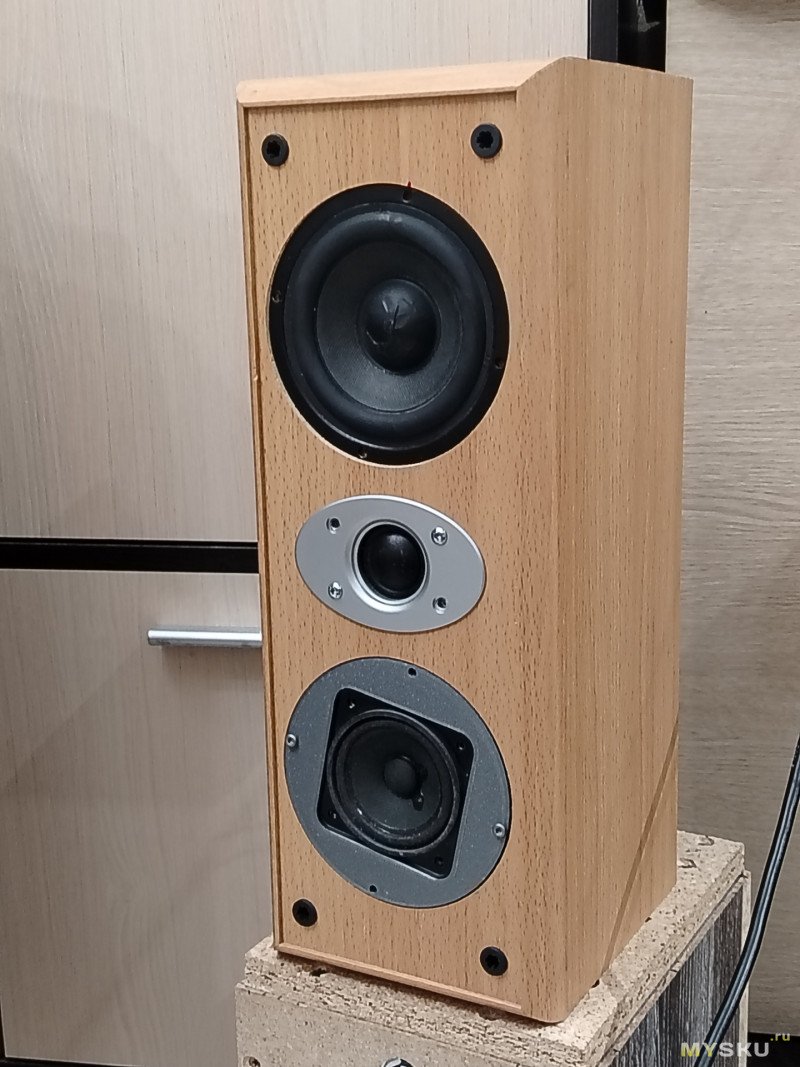

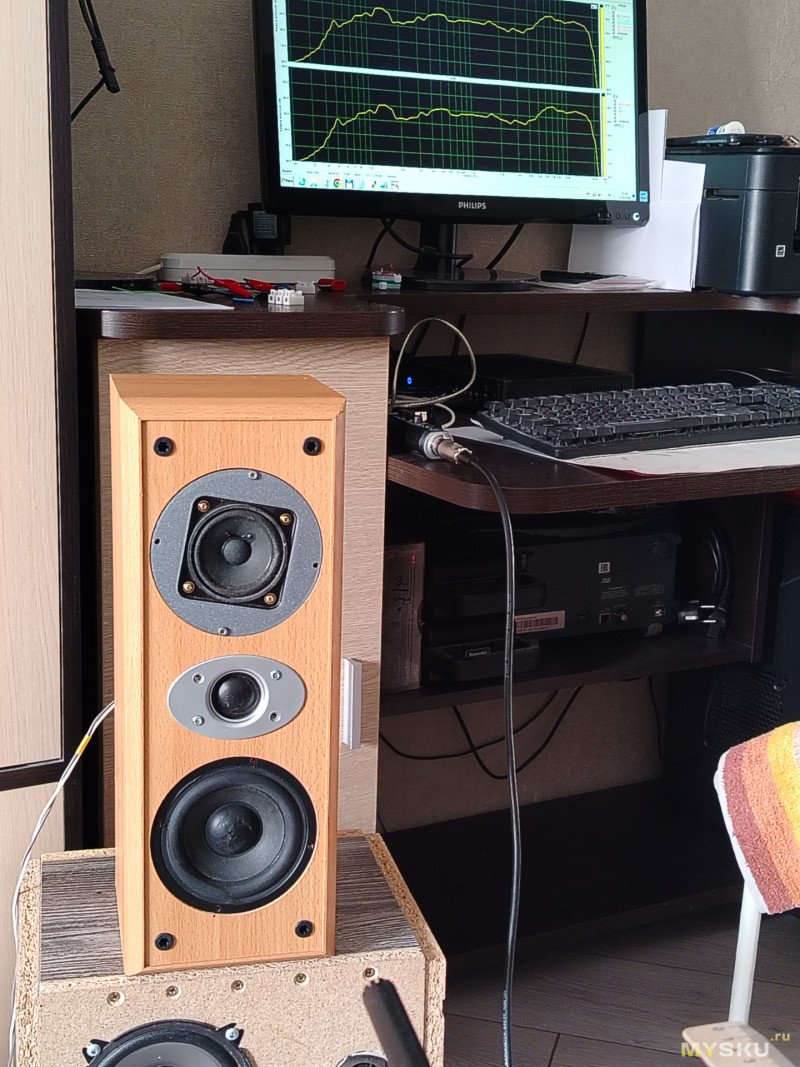

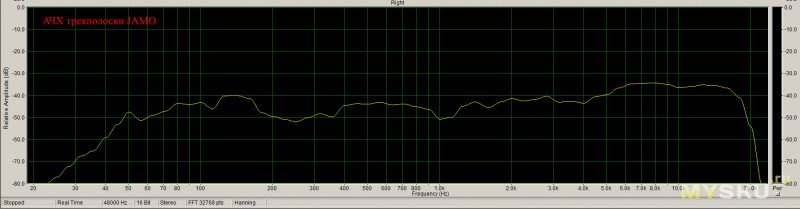

Напоследок сделал замер АЧХ микрофоном:
Можно бы придавить твитер по чувствительности, но решил оставить, как есть.

Прослушивание показало удовлетворительное звучание колонки, а больше и не требовалось. Т.к. использованные динамики далеко не айс. ))

Всем удачный экспериментов!
