Магнитный лоток для мелочи или 3D принтер выручает

Очередной проект выходного дня. На улице дождь, а мне срочно потребовался лоток для мелочи с магнитами и ячейками, чтобы раскладывать крепеж при разборке. Такой вариант удобнее, чем просто магнитный коврик (который был когда-то у Xiaomi), так как в разные ячейки можно разложить крепеж, отличающийся по размеру, типу и по месту назначения — потом будет сильно проще собирать обратно.
В общем, 3D принтер и небольшие познания в CAD'e выручают.

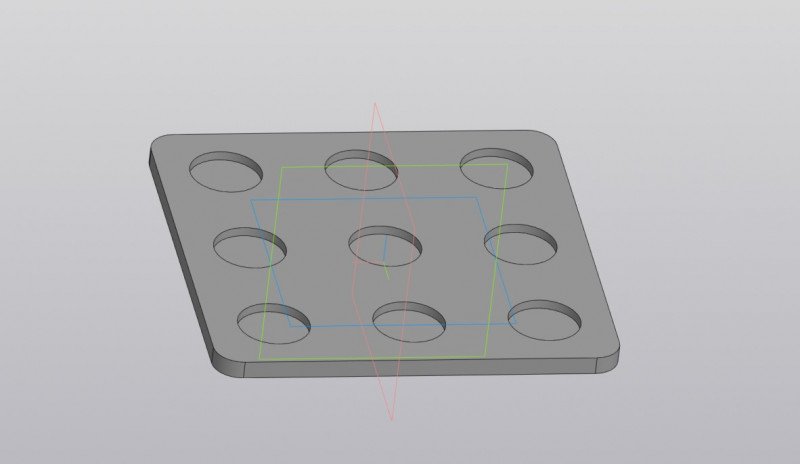

Надоело, когда крепеж вперемежку, теряется и путается при обратной сборке электроники и гаджетов. И ладно бы, если винты стандартные, можно найти и заменить. А когда некоторые бренды любят применять крепеж с различным диаметром, длиной, разным шагом резьбы и прочее, то тут приходится подписывать чуть-ли не каждый, откуда извлек и в каком порядке обратно собирать. Более или менее организовать этот процесс можно с помощью вот таких магнитных лотков. Есть готовые решения (силиконовые коврики для ремонта электроники, с ячейками под крепеж), но они либо дорогие, либо имеют другие недостатки (мои дешевые силиконовые коврики дико электростатичны, притягивают пыль и прочее). Так что подумал, прикинул что к чему, и сел чертить 3D модель. Все достаточно просто, должен быть лоток с углублениями, чтобы удобно было доставать, и чтобы крепеж сам не терялся из ячеек. Всего 9 ячеек — на скриншоте полости под установку магнитов в основании такого лотка.

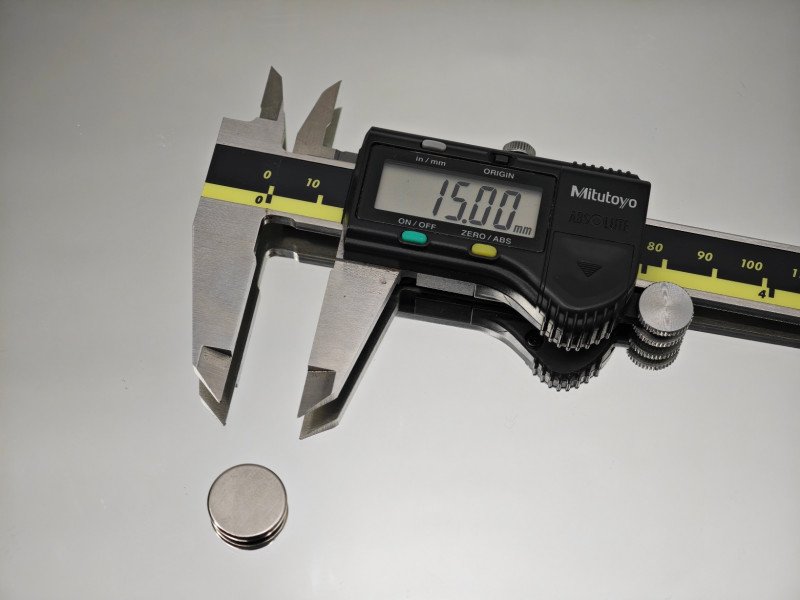

Отталкиваюсь от размеров магнитов и общей симметрии. При диаметре магнита 15 мм делаю расстояние между ними 30 мм. Вот так выглядит сам магнит. изначально я проектировал под 15-2 мм магниты, но есть смысл сделать чуть больше на 18-2 мм (диаметр-толщина).

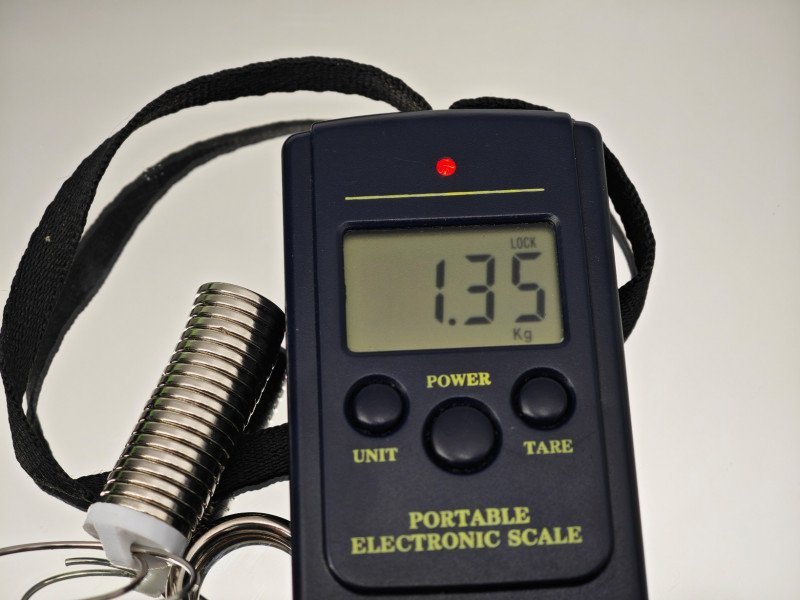

Для этих целей взял N52 неодимовые магниты (NdFeB) как более мощные из имеющихся. Естественно, продавец заявляет 1.8 кг на отрыв, но пишут в отзывах что магниты слабее. Проверил — так и есть (получается 1.35 кг где-то). Для мелочи это подойдет, а вот для более серьезных проектов необходимо учитывать. Есть подозрение, что продавец присылает не N52, а более слабый N42, то есть подменяет на более дешевый.

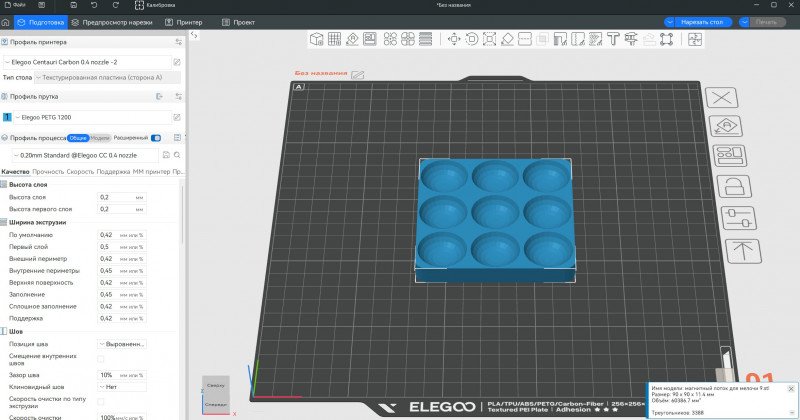

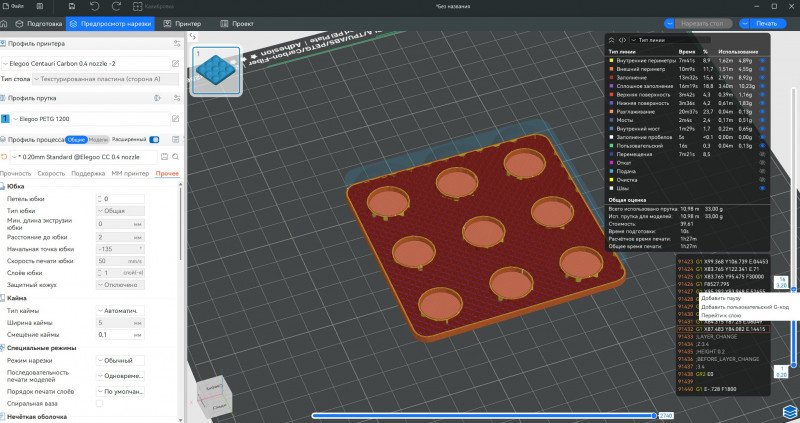

Вот так выглядит 3D модель в слайсере. Время печати около часа соплом 0.4, стоимость около 40 рублей оригинальным пластиком. Можно сэкономить вдвое, если брать катушки подешевле.


При печати нужно будет остановить принтер и добавить вручную магниты. Выбрать место остановки достаточно просто — перед печатью закрывающего слоя вставляем правой кнопкой паузу и заново «нарезаем» модель.

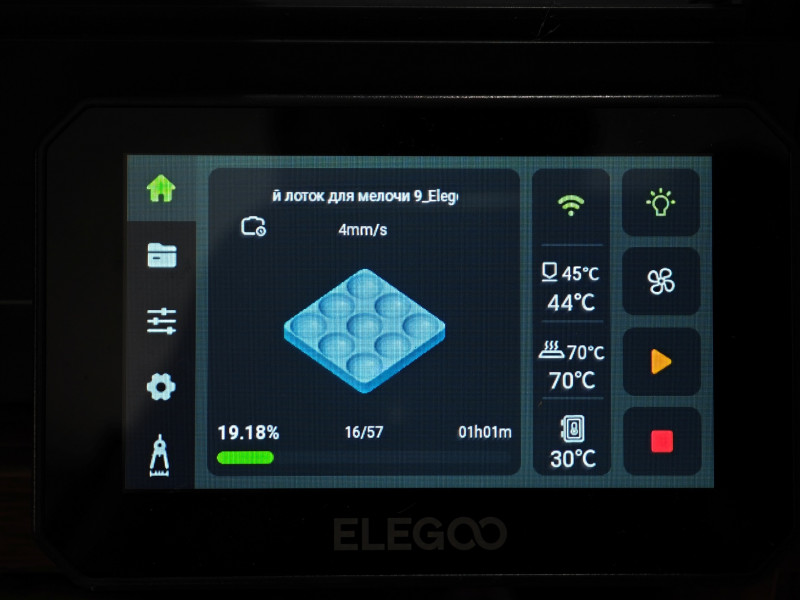

Печатаю на принтере Centauri Carbon 2 Combo от ELEGOO, привык к нему, шустрый, качество печати за те деньги, которые просят за принтер — ОК.


Практически в самом начале идет пауза (слой 14, высота 2.8 мм). Время разбрасывать камни закладывать магниты.

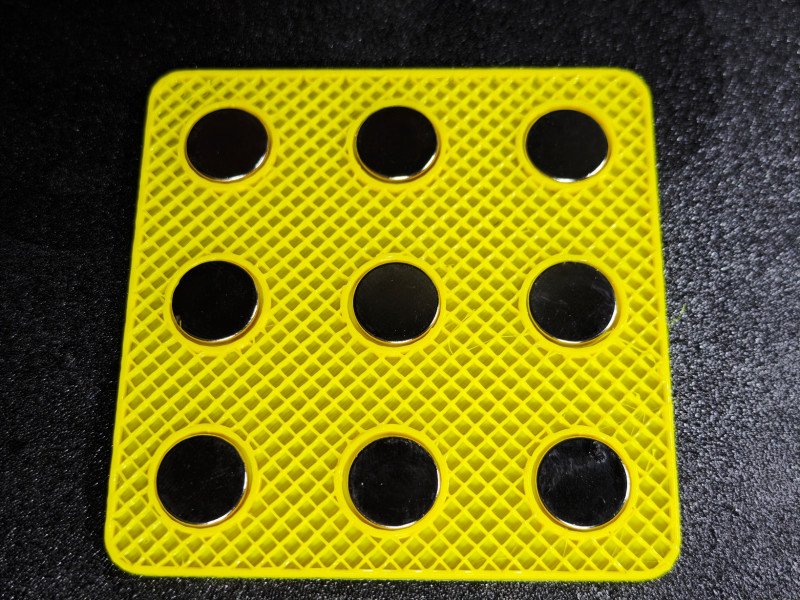

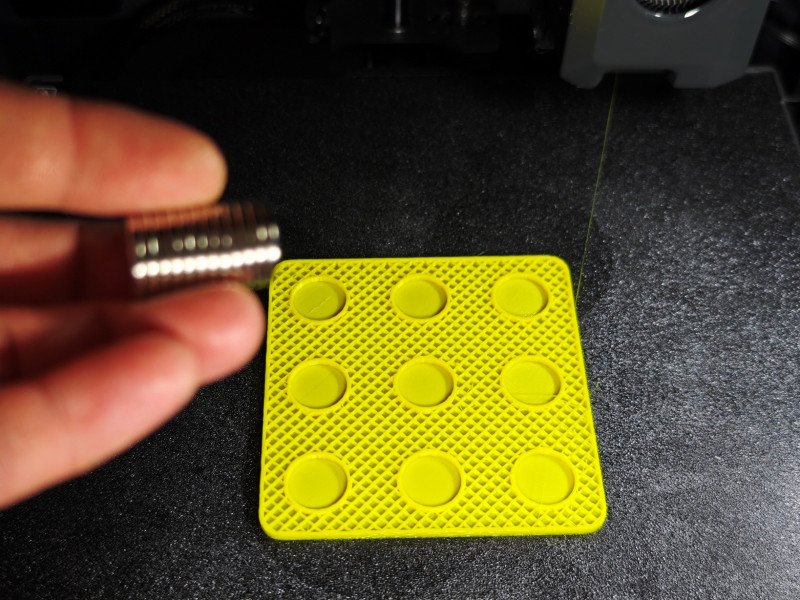

Магниты я заранее подготовил, укладываю в ячейки, все в одной ориентации. Еще капля клея, пара секунд просохнуть клею и запускаю печать дальше. Сопло у меня из латуни, по идее ничего не оторвется и не приклеится.

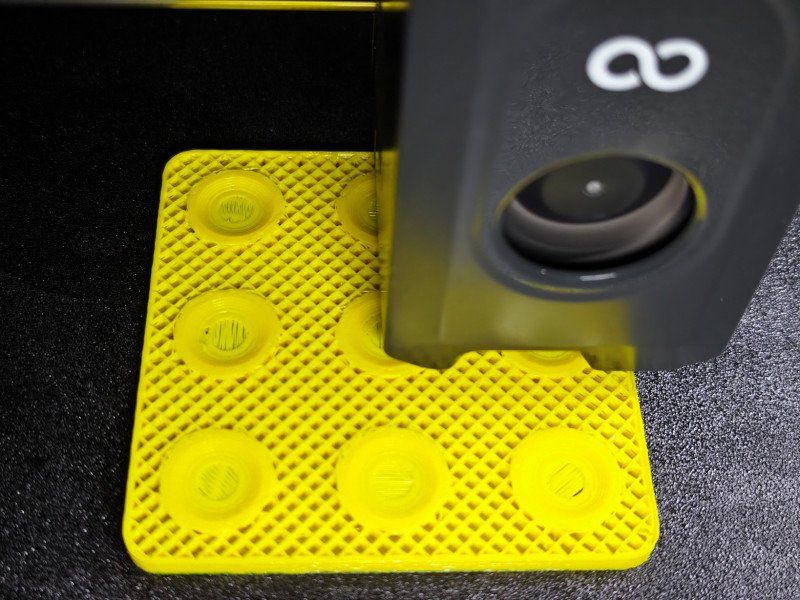

Принтер запечатывает магниты. Вот на этом фото хорошо видно экономию на размерах (на толщине слоя). Если добавить несколько слоев для красоты и более ровной укладки пластика, магнитные силы уменьшатся. То есть «по красоте» нужно брать более дорогие и более сильные магниты. Поэтому так.


Еще минут 40 печати и готово.

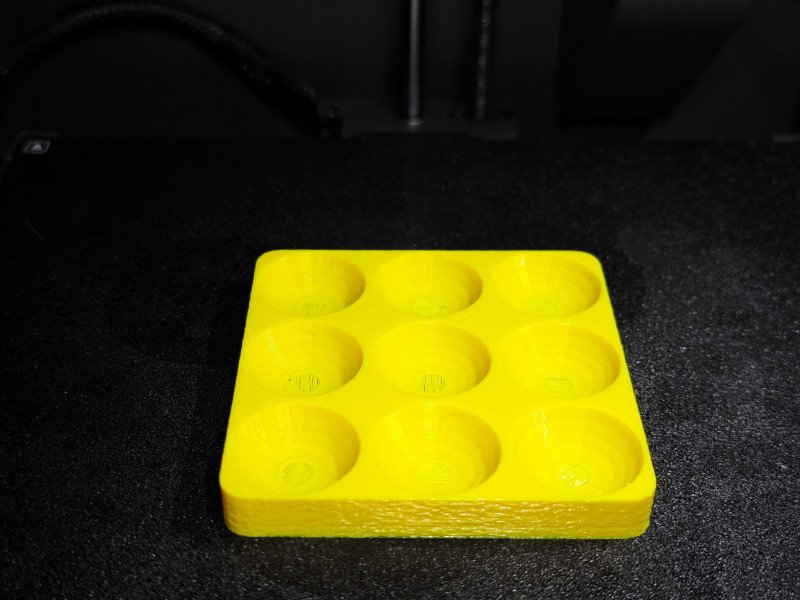

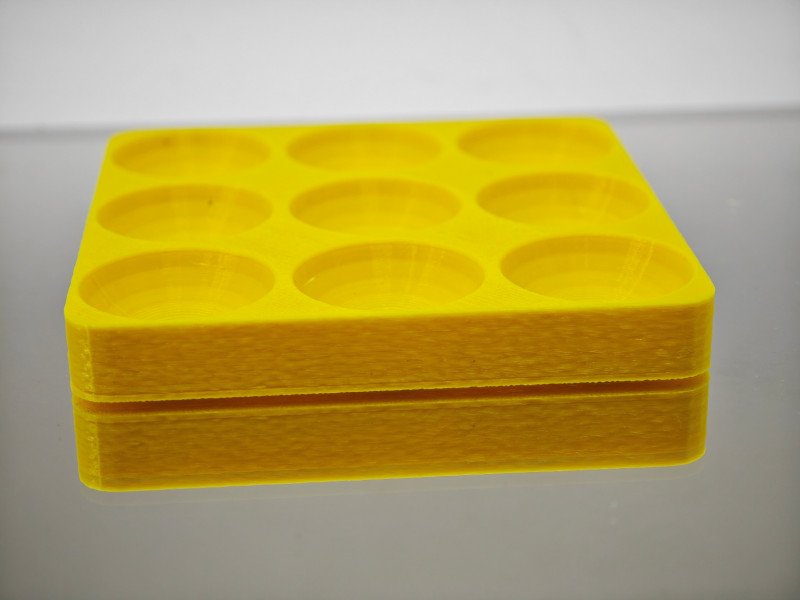

Со стороны печать выглядит примерно вот так.

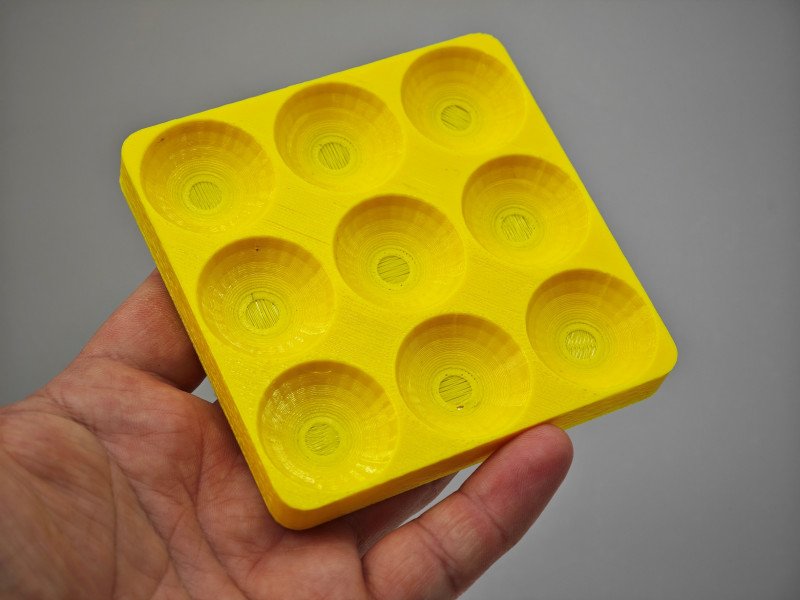

Внешний вид магнитного лотка. Маловато получилось пластика над магнитами, но я уже говорил про это. Вообще, хорошо было бы добавить модификатор с переменной высотой слоя и в этом месте увеличить экструзию пластика.


Заодно попробовал текстуру с шумом на боковой грани — скрывает характерные вертикальные слои.

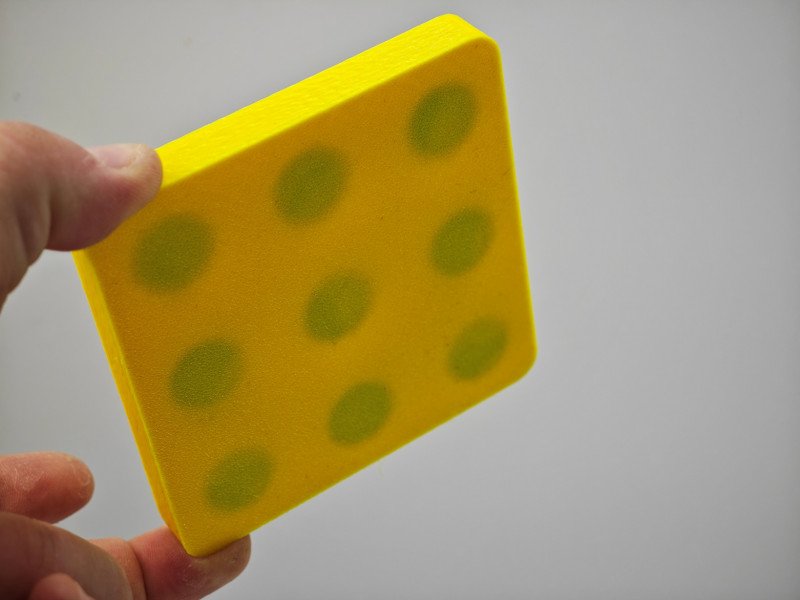

Да и в целом корпус получился на «минималках» — просвещается, магнитится с обратной стороны, то есть можно хранить сам лоток вертикально на чем-то металлическом (например, на стеллаже).

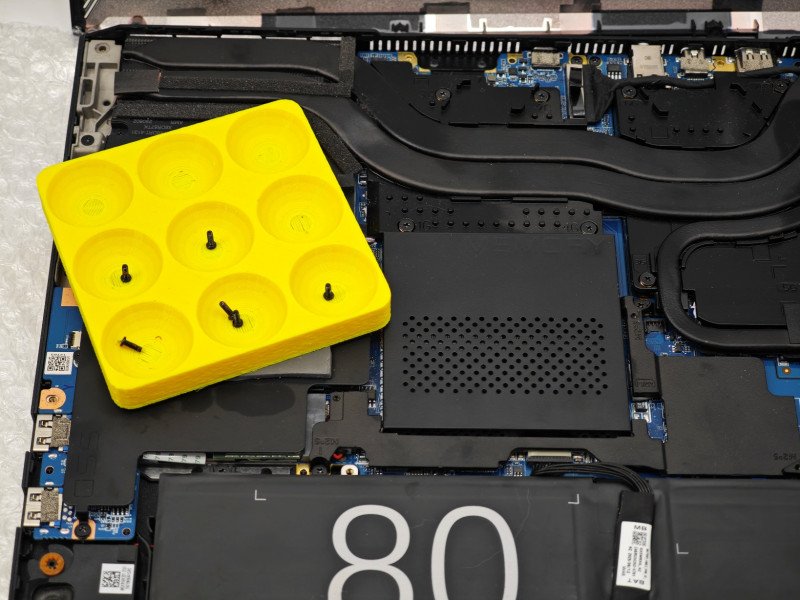

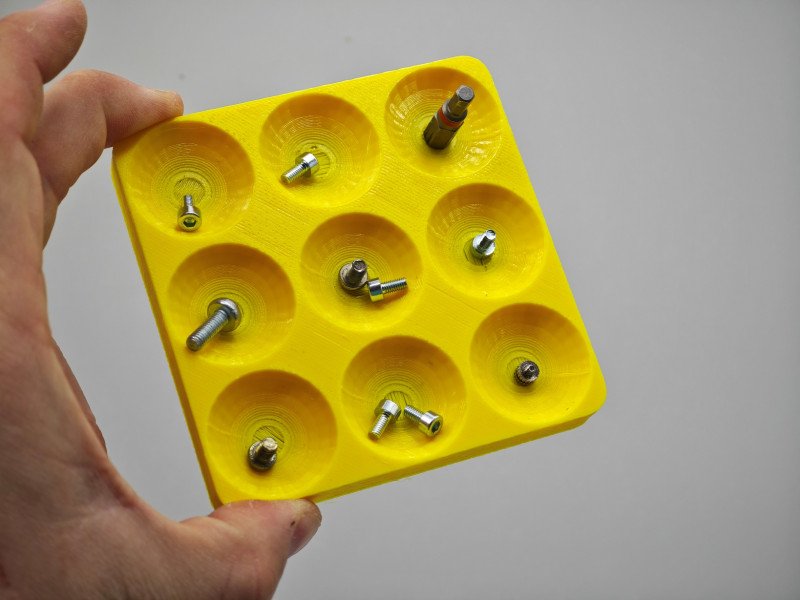

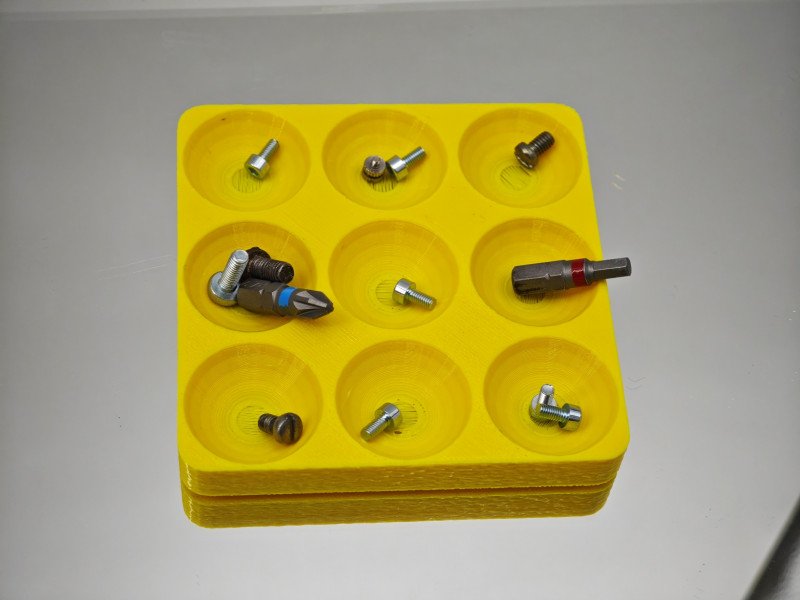

Лоток работает. Накидал для примера мелочи.


Сферическая форма и отсутствие прямых углов в ячейках дает возможность легко извлекать крепеж.

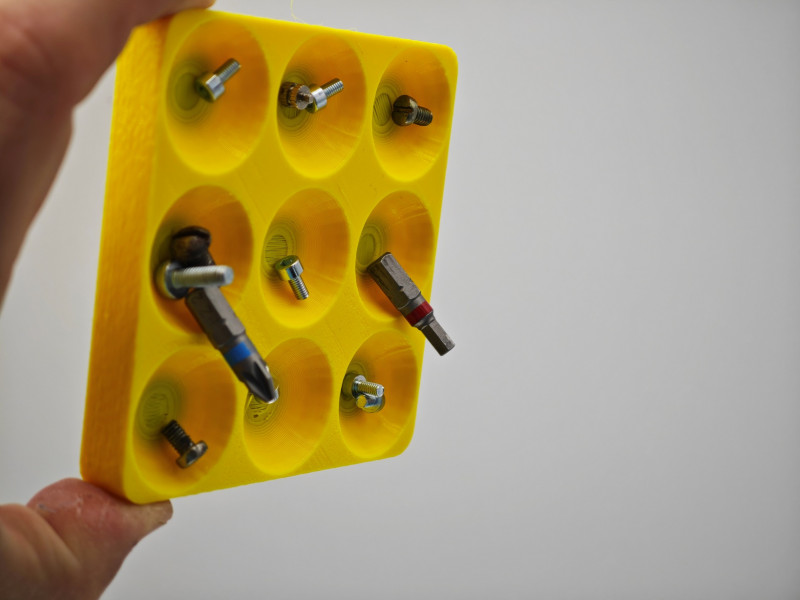

Но удержание имеется. В вертикальном положении можно быть уверенным, что не посыпется крепеж из ячеек.


Получилось в итоге то, что я и хотел.

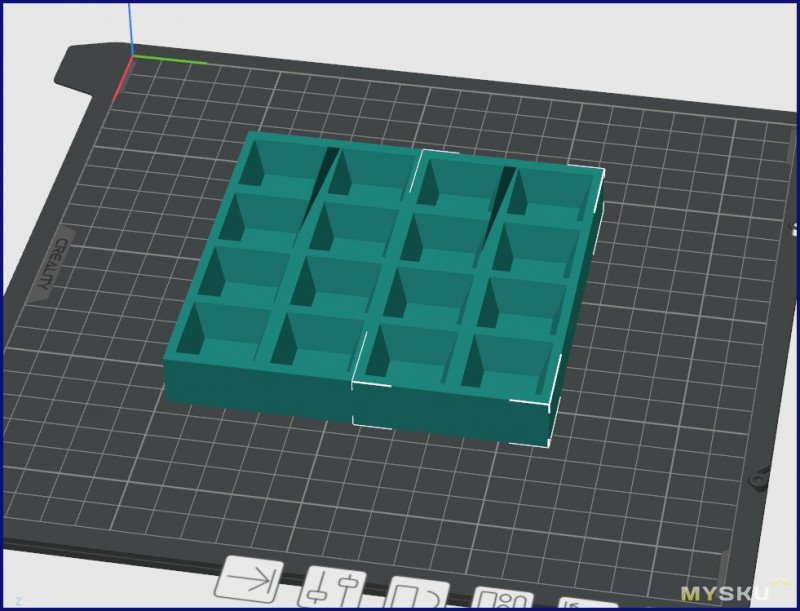

Потрачено полтора часа (моделирование и печать), 40 рублей на пластик и 180 рублей на магниты, получено полезное приспособление. В идеале, конечно, нужно сделать 4х3 лоток, то есть на 12 ячеек, так как у ноутбуков обычно 10-11 винтов на задней крышке.
3D модели можно найти тут.

Всем добра.
