Суперконденсаторный джамп стартер - гарантированно запускаем двигатель в случае разрядки АКБ

Jump starter – это автономное пусковое устройство, позволяющее завести автомобиль с разряженной АКБ. Практически все массовые джамп стартеры на рынке построены на базе литиевых аккумуляторов. Джамп стартеры на суперконденсаторах (ионисторах) распространены не так широко, да и стоят в разы дороже. Но они обладают несколькими безусловными достоинствами, которые для меня оказались решающими. В отличие от типовых джамп стартеров с литий-полимерными аккумуляторами, джамп стартер на суперконденсаторах не боится морозов, может храниться в машине полностью разряженным, заряжается от нуля до рабочего напряжения за несколько минут — даже от полностью разряженной АКБ. Суперконденсаторы по сравнению с литиевыми аккумуляторами имеют повышенный срок эксплуатации — более 10 лет, они безопасны — не вздуваются, не взрываются и не горят, как литиевые аккумуляторы. Суперконденсаторный джамп стартер, это по сути «палочка-выручалочка» в багажнике машины – безопасная, не требующая никакого обслуживания и всегда готовая к работе. В обзоре я расскажу о своем опыте изготовления и эксплуатации такого джамп стартера.

Я решил начать обзор с главного – из чего и как я сделал суперконденсаторный джамп стартер. А дополнительную информацию (подбор комплектующих, расчеты параметров суперконденсаторов, измерение емкости, графики и прочие технические детали) — я поместил под спойлером в конце обзора.

Для сборки джамп стартера изначально были заказаны следующие компоненты:
Пластиковый корпус 250*80*70 мм https://aliexpress.com/item/item/32958756775.html
Модуль 16.2V 83F из 6-ти конденсаторов 2.7v 500F в сборе с платой балансировки ebay.com/itm/264037856968
Повышающе-понижающий преобразователь https://aliexpress.com/item/item/32843350018.html
Понижающий преобразователь https://aliexpress.com/item/item/32988783084.html
Комплект разъемов EC5 в сборе (5 мам и 5 пап) https://aliexpress.com/item/item/990207098.html
Готовые стартовые провода с разъемом EC5, с диодами https://aliexpress.com/item/item/32825065311.html

Вначале я собрал такой «полуфабрикат», чтобы провести полевые испытания на своем автомобиле с двигателем 1.6 л и стартером 1.4 КВт:


Зарядив модуль до 16 В и подключив параллельно разряженной АКБ, со второй попытки я смог завести машину. До скольки вольт была разряжена АКБ, я уже не помню, но самостоятельно машина не заводилась. Также пробовал с помощью этой конструкции завести двигатель и без АКБ, сделав провода без диодов из предыдущего обзора , но ничего не получилось. Такие результаты меня разочаровали, ведь, по данным проф. Валеева (более подробно, см. под спойлером в конце обзора), емкость в 50 – 300 фарад позволяет завести двигатель автомобиля даже без аккумулятора.

Тогда я решил потестировать этот модуль. И выяснились две неприятные вещи:
— Емкость одного китайского конденсатора оказалась чуть ли не вдвое меньше, в районе 270 фарад вместо заявленных 500. Так что 83 фарад в модуле и близко не было.
— Установленная китайцами плата балансировки явно не справлялась со своими обязанностями. Часть конденсаторов были недозаряжены, а часть перезаряжены, как видно на фото ниже:


Причина видимо в том, что ток балансировки в этой плате всего 50 мА, чего очевидно недостаточно для зарядки большим током конденсаторов, имеющих большой разброс по току утечки и емкости.
Тогда я решил заказать нормальную плату балансировки 2.7v 500F, с током балансировки до 1 А и индикацией начала балансировки https://aliexpress.ru/item/item/33010516886.html и дополнительные 6 конденсаторов 2.7v 500F https://aliexpress.ru/item/item/32956562880.html, чтобы запараллелить с уже имеющимися с целью увеличения емкости.
Вот они:

Припаяв новые конденсаторы к этой плате, я провел тестирование полученного модуля.
Сама плата балансировки оказалась на редкость качественной, напряжение на каждой из 6-ти ячеек она держала одинаковым с точностью до сотых вольта! А вот емкость черных конденсаторов опять оказалась меньше, примерно такой же, как и у синих, на уровне 300 фарад вместо номинальных пятисот. Но я был уже морально подготовлен к этому и даже не очень расстроился)
Теперь надо прикинуть, как впихнуть 12 конденсаторов в коробочку, которую я подобрал ориентируясь только на один модуль из 6 конденсаторов. Оказалось, сделать это можно!

Но пришлось пожертвовать одной из плат балансировки, думаю вы догадались какой). А также высота корпуса для единственно возможного вертикального размещения 12 конденсаторов оказалась недостаточной – крышка не закрывалась. Как была решена эта проблема, наверно сразу понятно из заглавного фото к обзору.

Приступаем к сборке

Из-за очень плотной компоновки место для монтажа разъемов EC5 было только с торцов корпуса, в нишах между наплывами для крепления крышки. С EC5, пожалуй, и начнем.
Убираем лишнее с наплыва резьбовой втулки при помощи осциллятора. Никаким другим инструментом туда попросту не подлезть. Делаем отверстия под фишку разъема и примеряем:


После припайки проводов в гильзы разъема монтируем его, используя штатную резьбовую втулку корпуса. Головка винта не дает перемещаться разъему внутрь корпуса, а гайка фиксирует разъем от выпадения из корпуса:

Для надежности я еще зафиксировал эти места клеем-гелем, а также приклеил сам разъем к боковой стенке корпуса.
C помощью «третьей руки» припаяем провода в гильзы EC5. В прошлом обзоре я делал это мини-горелкой. Но паять два провода в одну фишку горелкой неудобно, поэтому использовал мощный советский 100-ваттный паяльник). Силовые провода те же, ПуГВ (ПВ3) сечением 10 мм², зарядные провода сечением 4 мм². Монтируем разъемы EC5 в посадочные места, формуем и протягиваем провода. Конденсаторы будут соединяться по схеме 6S2P, поэтому силовой провод на конце распускаем на 2 одинаковые по толщине части для подключения каждого из 2-х модулей. Из электрокартона вырезаем полосу и делаем отверстия под выводы конденсаторов. Да, есть материалы и получше электрокартона, тут я спорить не буду. Присоединение дополнительных 6-ти конденсаторов делается при помощи скобок из 4 мм² провода, вверху они сложены образуя удвоенное сечение 8 мм². Разрядив предварительно ионисторы, начинаем их паять:

После завершения покрываем места пайки электроизоляционным лаком, наклеиваем термоскотч и нижняя часть джамп стартера готова. Зарядим сборку до 16.2 вольт и проверим как работает балансировка. Хотя в описании платы стоит 2.7v 500F, составные ионисторы большей емкости она тоже неплохо балансирует. Напряжение на каждом элементе примерно одинаковое 2,65±0,1V, что меня вполне устроило. Также надо отметить, что при высоком токе балансировки силовые элементы платы (нижний ряд на фото) достаточно сильно греются:

Перед изготовлением верхней половины джамп стартера (крышки) еще раз проводим полевые испытания нижней половины на автомобиле и убеждаемся, что все работает нормально. Двигатель теперь запускается как с разряженной до 7.1 вольт АКБ, так и без нее. Зарядка конденсаторов от такой разряженной АКБ идет нормально, хотя и несколько медленнее.

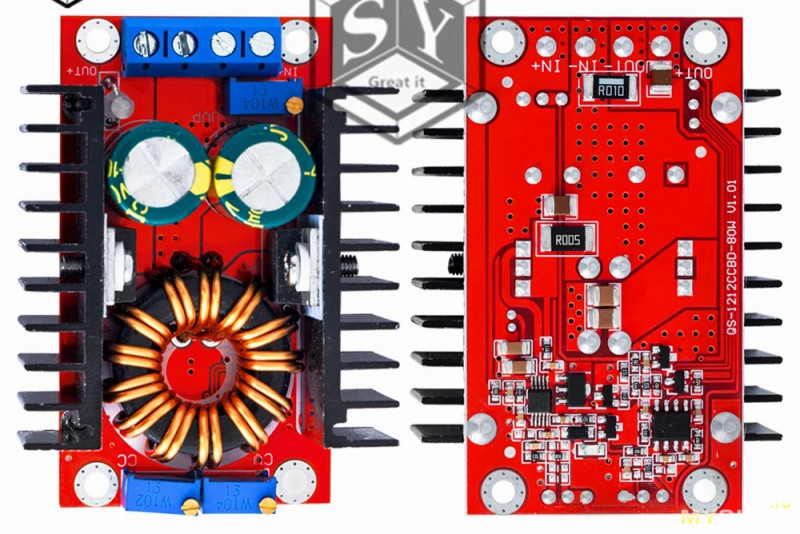

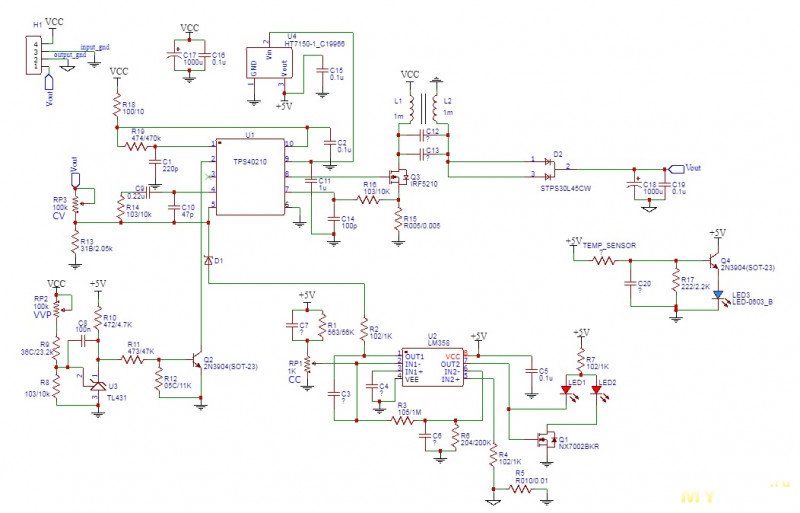

На фото выше виден повышающе-понижающий преобразователь (DC/DC step up / step down сonverter) c заявленной макс. мощностью 80 Вт, который используется для зарядки джамп стартера до 16 вольт от разряженной АКБ. На него есть обзор уважаемого kirich. Выходной ток (ток заряда ионисторов, в нашем случае) можно регулировать от 0 до 10 А, я остановился на 4 А. При таком токе в конце заряда ионисторов преобразователь будет развивать мощность порядка 65 Вт (16 В х 4 А) и радиаторы на силовых ключах преобразователя будут существенно греться. Потребляемый ток от разряженной АКБ будет еще выше (65 Вт делим на напряжение АКБ) и ее напряжение просядет на 1-2 вольта. Чтобы сократить время заряда ионисторов еще на одну или две минуты, ток заряда можно сделать и больше, но надо учитывать, что не всякий источник питания помимо АКБ, потянет столько ватт. Также ток заряда не следует слишком задирать еще по одной причине. В своем обзоре kirich упоминал, что преобразователь после прогрева поднимал напряжение на выходе из-за того, что резисторы цепи обратной связи и подстроечный резистор не прецизионные и «уходят» от нагрева. А это может привести к перезаряду ионисторов.

Для эффективного отвода тепла от преобразователя и платы балансировки в корпусе с такой плотной компоновкой компонентов, я решил сделать активное охлаждение. Оно будет размещено в крышке джамп стартера.

Изготовление крышки

Для надежности из преобразователя выпаиваем клеммники и на их место припаиваем провода. В боковую стенку крышки устанавливаем вольтметр с выключателем:


Активное охлаждение будет обеспечивать 5-ти вольтовая турбинка с какого-то ноутбука. Как видим ниже, она по размеру не входит в крышку, пришлось убрать лишнее. На Али можно найти подобные кулеры разных размеров, в том числе и под такую крышку. Вот, например https://aliexpress.com/item/item/32510837317.html Но поскольку этот кулер уже был у меня в наличии, я его и поставил. В крышку заплавляем паяльником резьбовые втулки для крепления платы преобразователя. Торцевую стенку крышки частично убираем для отвода воздушного потока от кулера.

Временно прикрутив плату, делаем крышку для отвода воздушного потока из корпуса. Для удобства наблюдения за платой я решил сделать ее из прозрачного пластика. Размечаем, сверлим отверстия под винты крепления крышки и крутилки резисторов настройки, выпиливаем вырезы под крепления двух частей корпуса. Проклеиваем стыки тканевой лентой с ворсом Tesa, прикручиваем плату к крышке корпуса по диагонали и также прикручиваем крышку самой платы на фиксатор резьбы (красный).

Для удобства работы я сделал обе половины корпуса разделяемыми, соединив провода автоклеммами. Со входа зарядки в крышку приходит плюс и минус. С этих проводов сделал отвод на понижайку, которая подает 5 вольт в кулер. Понижайку я смонтировал на автоскотч 3М. С выхода преобразователя идет плюс и минус на ионисторы. С этих проводов сделал отвод на вольтметр через выключатель. Объединять минусовой провод нельзя, т.к. в преобразователе датчик тока стоит в цепи минуса. Ниже готовая крышка:

Как я уже говорил ранее, из-за дополнительных 6-ти конденсаторов крышка не закрывается. Придется делать проставку между верхней и нижней частями корпуса. Не мудрствуя лукаво, вырежем ее из боковой стенки старого системника с помощью ножниц по металлу. Вентиляционные отверстия располагаются со стороны греющихся элементов платы балансировки. Вторая проставка без отверстий, с тем чтобы воздух проходил только в нужной области.
Схема работы активного охлаждения: воздух всасывается в корпус через отверстия в передней проставке, проходит над силовыми ключами платы балансировки в турбину кулера, далее продувает плату преобразователя и выходит через торец крышки.

На этом джамп стартер готов. Можно соединять две половины и пользоваться.


Схема джамп стартера:


Но перед использованием его нужно настроить.

Настройка

Подключаем вход преобразователя к регулируемому БП и устанавливаем на БП нижний порог напряжения от которого должен заряжаться джамп стартер. Я поставил 6 вольт. На ненастроенной плате преобразователя при этом будет гореть красный светодиод «fault». Крутим подстроечник UV-SET против часовой стрелки до тех пор, пока на плате не загорится зеленый светодиод. Подключаем вольтметр к выходу платы и подстроечником V-SET ставим 16.1 вольт. Подключаем амперметр в режиме измерения больших токов к выходу платы и подстроечником СС-SET ставим 4 ампер. Осталось проверить как идет зарядка ионисторов во всем диапазоне напряжений от 7 до 35 вольт.


Результат проекта


DIY джамп стартер на суперконденсаторах (ионисторах)
Характеристики

— номинальное выходное напряжение 16 вольт
— емкость 95 фарад
— энергия 12,2 килоджоулей
— заряд до 16 вольт от любого источника постоянного тока напряжением 7-35 вольт
— индикация выходного напряжения
— активное охлаждение встроенного step up / step down преобразователя и силовых ключей платы балансировки

Возможности

— Гарантированный запуск автомобилей с бензиновым двигателем ≤1.6 л и стартером ≤1.4 КВт, как с разряженным (≥7.1 В) аккумулятором, так и без аккумулятора вообще. Запуск более мощных автомобилей также возможен, но на практике не проверялся.
— Возможность поездок на автомобиле без АКБ при необходимости (например, если АКБ была украдена или вышла из строя). Это безопасно для электрооборудования автомобиля, т.к. подключенный к бортовой сети суперконденсатор является сглаживающим фильтром (буфером) для работающего генератора. Для таких поездок желательно использовать адаптер к проводам АКБ автомобиля вместо стартовых проводов с крокодилами.
— Не требует никакого обслуживания.
— Морозоустойчивый.
— Безопасен при хранении и эксплуатации.
— Может храниться в машине полностью разряженным.
— Заряжается от нуля до рабочего напряжения за несколько минут — даже от полностью разряженной АКБ.

Джамп стартер входит в такой портативный набор для гарантированного запуска двигателя в случае разрядки АКБ:

Также в этот набор входят:
— Стандартные стартовые провода сечением 5,26 мм2 (10AWG) с диодами;
— Усиленные стартовые провода сечением 10 мм2 — обзор;
— Кабель заряда джамп стартера от прикуривателя;
— Кейс.

Запуск автомобиля без АКБ с помощью этого джамп стартера.

Тестовый автомобиль с бензиновым двигателем 1.6 л и стартером 1.4 КВт.

Внимание: Литиевыми джамп стартерами запускать автомобиль без АКБ нельзя! Также нельзя отключать джамп стартер от бортовой сети при работающем без АКБ двигателе во избежание возможного повреждения электрооборудования автомобиля.

Спасибо за просмотр этого обзора и да обойдут вас все проблемы с аккумуляторами стороной!

Обзор системы гарантированного запуска автомобиля на базе этого джамп стартера — mysku.club/blog/diy/78611.html
