EBCREATE TE6000. Ещё раз о ЗУ для лития из подручных средств
Электронной сигаретой уже пока ещё никого не удивить.
Хоть они и считаются одноразовыми устройствами, но внутри у них вполне себе перезаряжаемые аккумуляторы.
А это значит, что их зарядкой надо как-то управлять.
Обычно вся электроника таких устройств сведена в единый неразборный модуль, но в данном случае она более дружелюбна к тому, кто её будет использовать повторно.
Подробности под катом.
Итак, подопытный экземпляр. Не спрашивайте, кто им названия торговых марок придумывает.
Выполнен в большей частью прозрачном корпусе, через который просматриваются два контейнера, занимающие почти весь его объём.
На нижней стороне — разъём USB-C для зарядки и два отверстия: для индикации режима работы и для забора воздуха.
Нижняя крышка держится на паре капель клея. Неважно она держится, но нам это только в плюс — отделяется без особого насилия над конструкцией:
На плату наклеена амортизирующая прокладка, которую можно снять при помощи диэлектрического инструмента(хотя бы палочки от мороженого) и увидеть пару мелких саморезов, которые держат плату в корпусе:
Почти полная разборка вейпа:
Аккумуляторная ячейка крупным планом:
Она имеет заявленную емкость 550 мАч и типоразмер 13400.
Ну а теперь взглянем поближе на плату. Она имеет размеры 18х15 мм, функции зарядки аккумулятора и управления нагревателем разнесены по разным микросхемам.
Со стороны разъёма USB-C распаяна микросхема TY0311A в корпусе SOT23-6 — даташит не ищется, но судя по печатному проводнику к датчику давления, это контроллер нагревателя.
С другой стороны разъёма распаяны два SMD светодиода белого свечения: верхний является индикатором зарядки, нижний — работы нагревателя.
На обратной стороне платы находится микросхема LP4063 в корпусе SOT23-5 от LowPowerSemi:
Она является CC/CV контроллером заряда литиевых аккумуляторов, снабжена защитой от короткого замыкания и перегрева, способна обеспечить ток заряда до 800 мА:
Если штатного тока недостаточно, то можно поменять токозадающий резистор(см. формулу):
И сам корпус вейпа при этом пригоден для конструкций типа «проблесковый маячок для поиска палатки в темноте»:
Водозащиты, правда, не завезли, но покрытие платы лаком эту проблему частично решает.
UPD: у TY0311A функция зарядки аккумулятора тоже есть. Теперь логика проектировщиков вейпа стала ещё более непонятной.
Хоть они и считаются одноразовыми устройствами, но внутри у них вполне себе перезаряжаемые аккумуляторы.
А это значит, что их зарядкой надо как-то управлять.
Обычно вся электроника таких устройств сведена в единый неразборный модуль, но в данном случае она более дружелюбна к тому, кто её будет использовать повторно.
Подробности под катом.
Итак, подопытный экземпляр. Не спрашивайте, кто им названия торговых марок придумывает.
Выполнен в большей частью прозрачном корпусе, через который просматриваются два контейнера, занимающие почти весь его объём.На нижней стороне — разъём USB-C для зарядки и два отверстия: для индикации режима работы и для забора воздуха.
Нижняя крышка держится на паре капель клея. Неважно она держится, но нам это только в плюс — отделяется без особого насилия над конструкцией:На плату наклеена амортизирующая прокладка, которую можно снять при помощи диэлектрического инструмента(хотя бы палочки от мороженого) и увидеть пару мелких саморезов, которые держат плату в корпусе:Почти полная разборка вейпа:Аккумуляторная ячейка крупным планом:Она имеет заявленную емкость 550 мАч и типоразмер 13400.Ну а теперь взглянем поближе на плату. Она имеет размеры 18х15 мм, функции зарядки аккумулятора и управления нагревателем разнесены по разным микросхемам.
Со стороны разъёма USB-C распаяна микросхема TY0311A в корпусе SOT23-6 — даташит не ищется, но судя по печатному проводнику к датчику давления, это контроллер нагревателя.
С другой стороны разъёма распаяны два SMD светодиода белого свечения: верхний является индикатором зарядки, нижний — работы нагревателя.На обратной стороне платы находится микросхема LP4063 в корпусе SOT23-5 от LowPowerSemi:
Она является CC/CV контроллером заряда литиевых аккумуляторов, снабжена защитой от короткого замыкания и перегрева, способна обеспечить ток заряда до 800 мА:Если штатного тока недостаточно, то можно поменять токозадающий резистор(см. формулу):И сам корпус вейпа при этом пригоден для конструкций типа «проблесковый маячок для поиска палатки в темноте»:Водозащиты, правда, не завезли, но покрытие платы лаком эту проблему частично решает.UPD: у TY0311A функция зарядки аккумулятора тоже есть. Теперь логика проектировщиков вейпа стала ещё более непонятной.
Самые обсуждаемые обзоры
Из вариантов применения — поменял литий в садовых фонарях, там в комплекте совсем мусор идет на 100 mAh.
и собирал в корпусе powerbank'a, распаивая вместо 18650.
К сожалению, в последних садовых фонарях часто вижу не литий, а вообще игрушечные Ni-Mh аккумуляторы из листьев и палок:

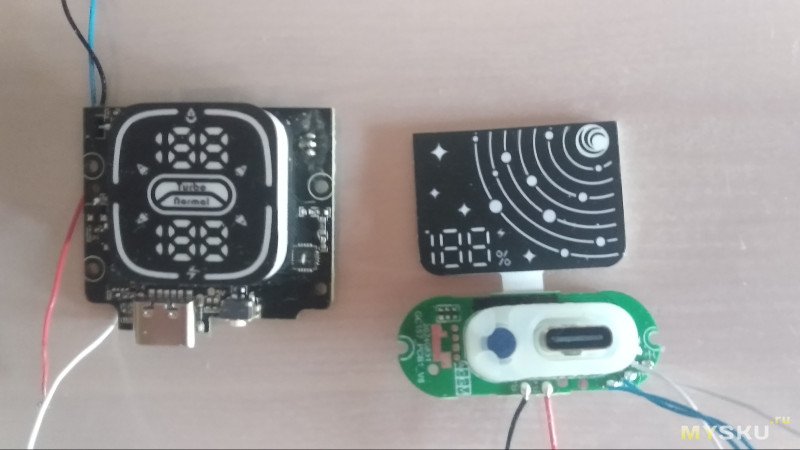

Из того, куда можно использовать литий и вообще неплохо светит выглядит вот так:
Поиск по картинке дал результат
Мне не хватило сборки обратно в готовое устройство. Где зарядка для лития, заявленная в заголовке? Или проблесковый маячок?
Так хорошо начиналось…
И кстати, кнопки бывают и пнематические:)
Там плохиш сразу себе кучу коробков пожелал.
Акуумы там шикарные, китайский шуруповёрт набил ими, вместо никелевых, крутит как ненормальный, саморезы 150 в сосну со свистом, но срабатывает термо защита двигателя и включается дымовая индикация перегрева.
Вспух и всё.
Хотя я один валяющийся на земле нашёл, так он заяаленные 550 мач отдал без проблем.

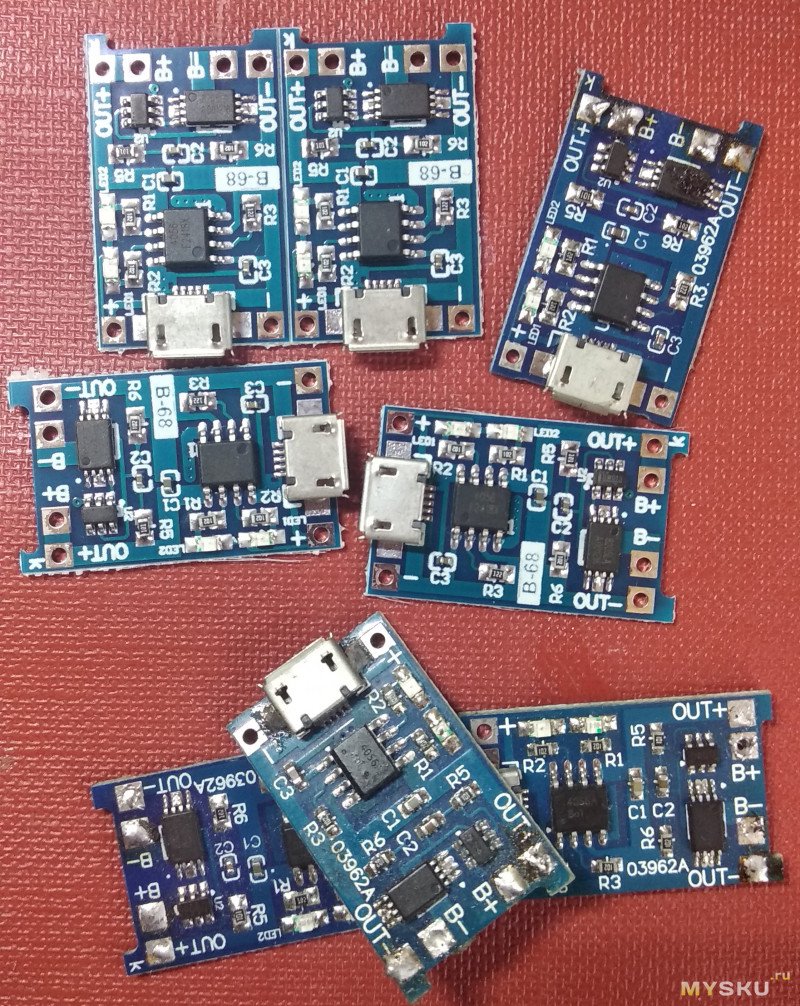

Плат зарядки уже 10 шт разных
