Замена подсветки в телевизоре Econ EX-32HS013B
Приветствую!
Однажды включили телевизор, а он только «заговорил», но изображения нет? Подсветите фонариком на экран и если вы увидите изображение — это значит, что необходим ремонт подсветки. В редких случаях бывают проблемы с платой — чаще всего вздувается конденсатор, его замена восстанавливает работоспособность телевизора.
В данном обзоре расскажу и покажу, как самостоятельно заменить подсветку в телевизоре Econ EX-32HS013B.

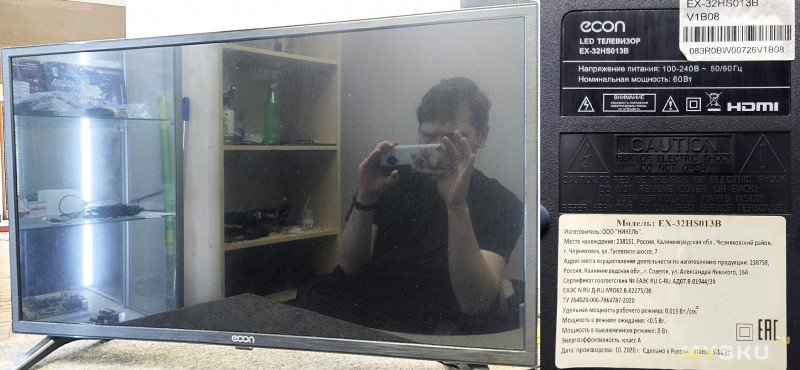

Наш пациент — китайский бюджетный с функциями SMART телевизор на android 9.0 Econ EX-32HS013B. Дата производства октябрь 2020 года.
Из инструкции к телевизору узнал, что срок службы всего 3 года. Делал этот тв почти год назад, поэтому производитель почти ровно всё просчитал :)

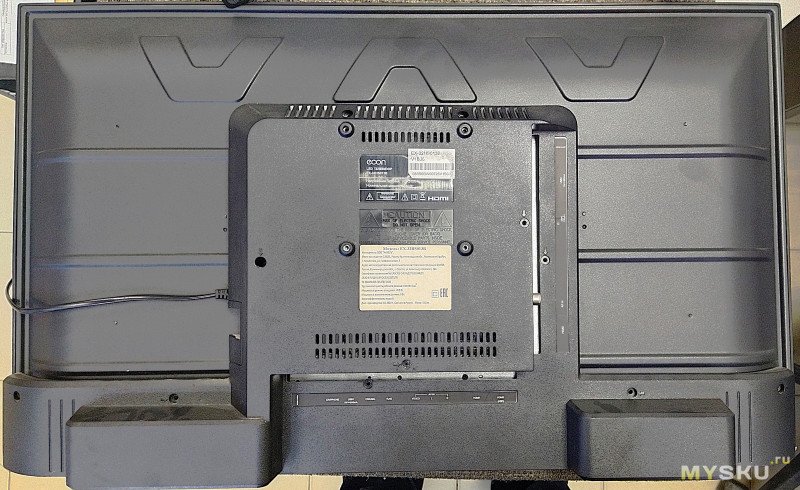

Разберем телевизор. Располагаем на ровной поверхности экраном вниз, откручиваем винты задней крышки

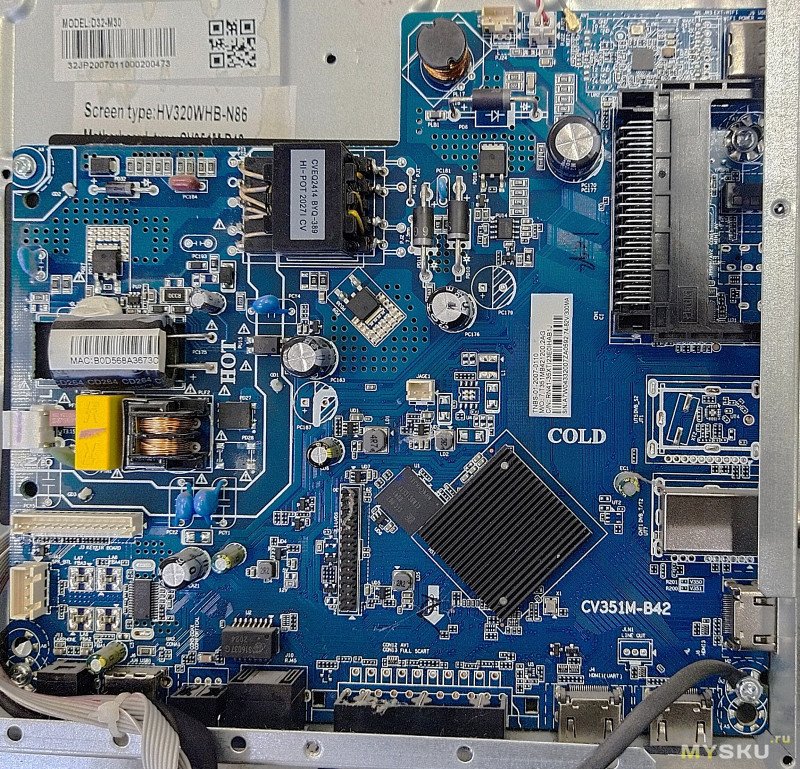

Состав телевизора — main cv351m-b42

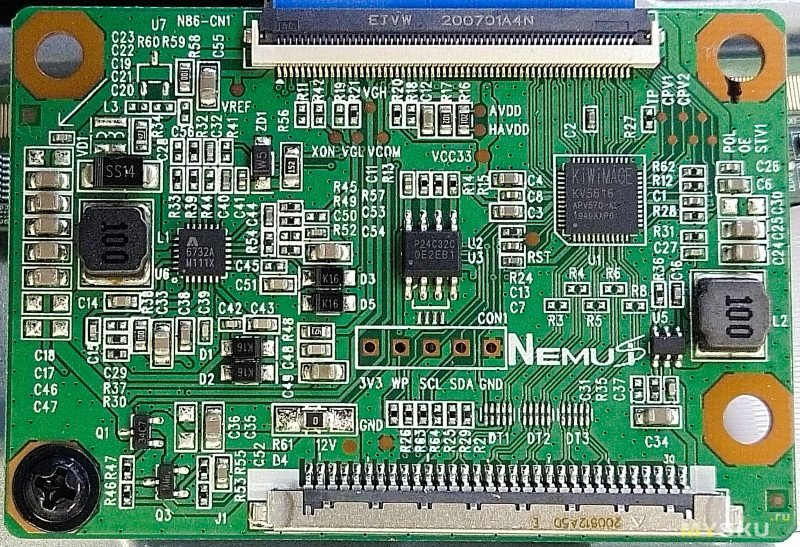

t-con — её маркировки я не нашел

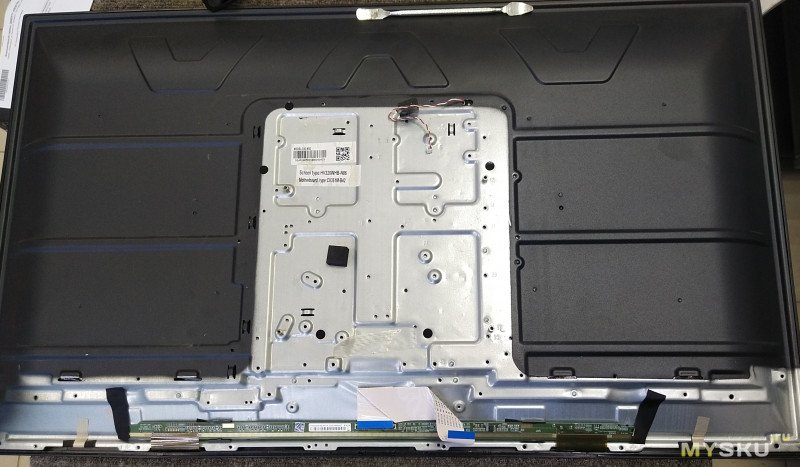

Откручиваем и снимаем их

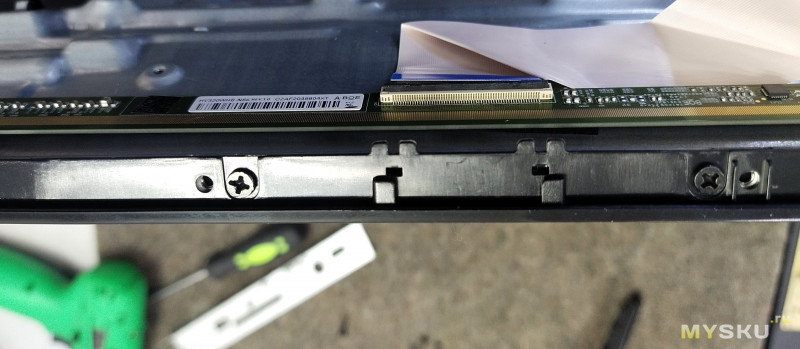

Снизу откручиваем винты крепления рамки
Переворачиваем тв и с помощью карточки или лопатки аккуратно отщелкиваем рамку.

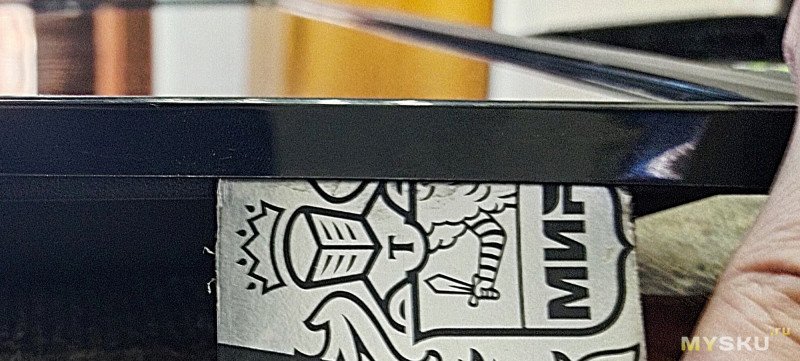

Снимаем. Расстояние между краем и самим стеклом матрицы — довольно велико, но все равно при снятии рамки будьте аккуратны.

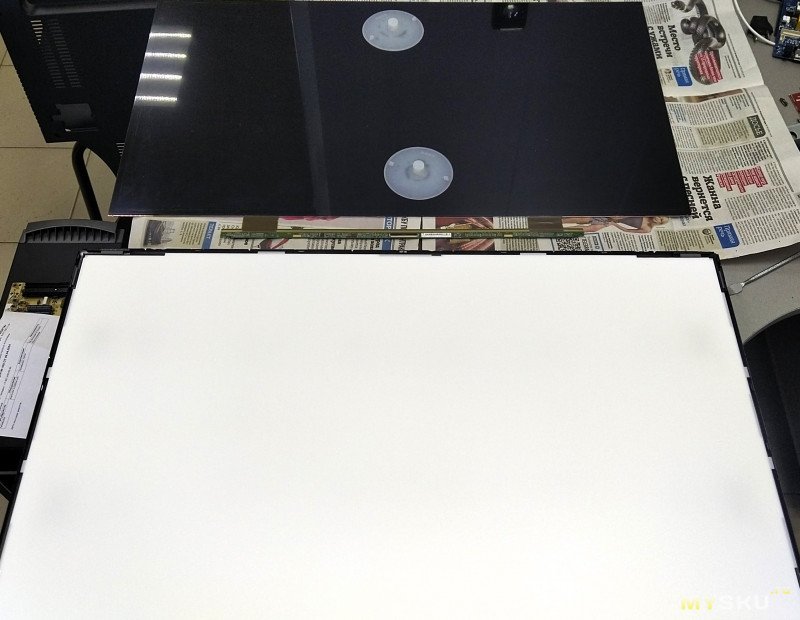

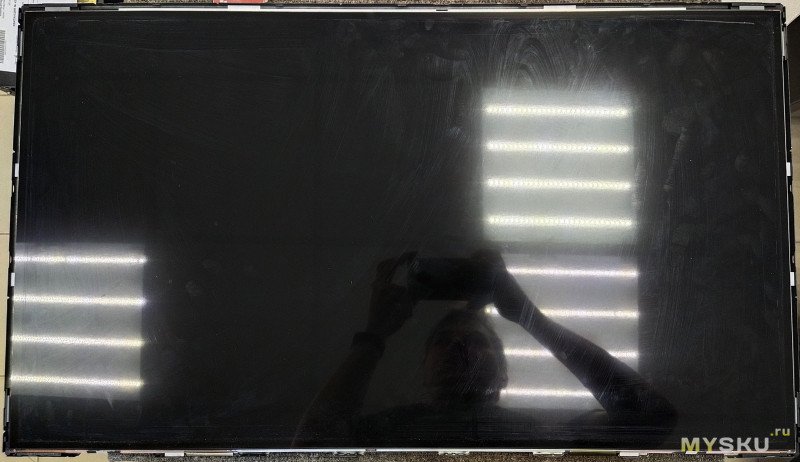

Снимаем матрицу. Сначала отклеиваем от корпуса плату матрицы снизу, после присосками приподнимаем и переносим на свободную и чистую поверхность. Если нет таких присосок — можно взять маленькую, приподнять сверху и снизу посередине, подхватить пальцами и перенести.

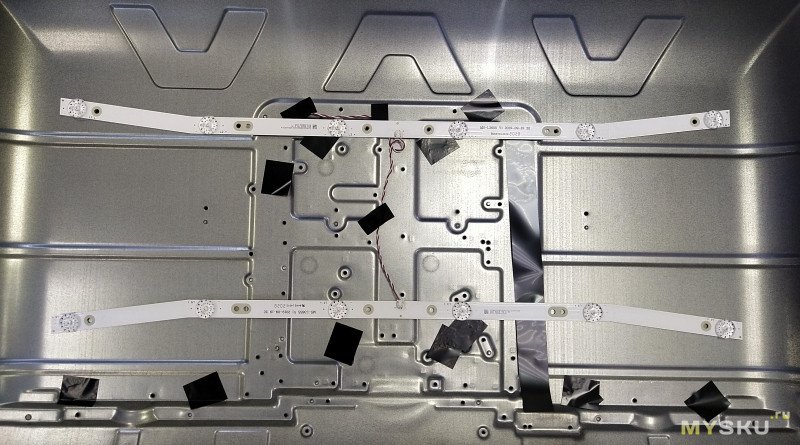

Снимаем рассеивающие свет элементы (всё сразу, пленки не разделять, что бы потом не перепутать), снимаем отражатель и вот виновник неисправности — планки со светодиодами 6V (всего 12 шт)
Их маркировка ms-l3655 v1. Продаются на популярных онлайн площадках за недорого.
Замена проста — снимаем старые, ставим новые.
Сборка в обратной последовательности. При установке матрицы следите, что бы она полностью легла в рамку.
Включаем — работает без засветов и дефектов
Если есть желание продлить срок службы новой подсветки, то можно уменьшить ток на светодиоды. Ток с завода - 300ma судя по наклейке, что впритык для светиков 6V 2W.

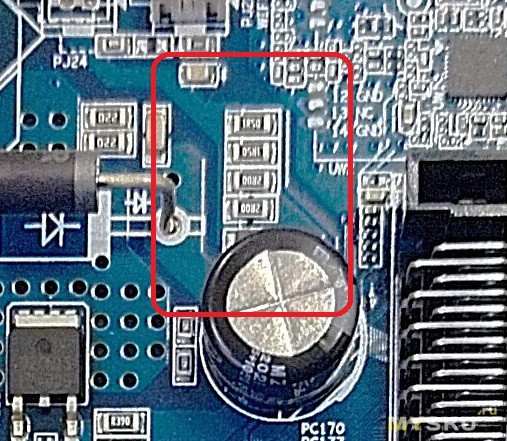

На плате есть цепочка параллельно соединенных резисторов рядом с разъемом подсветки.
Убираем резистор на 1.5ohm и ток падает на 30-40%, снижение яркости картинки если и есть, то незначительное
На этом у меня всё, спасибо за внимание!
Удачных ремонтов!
| +39 |
944
28
|
| +83 |
5108
82
|
| +27 |
1089
32
|
| +151 |
3488
65
|
Такое вот "импортозащемление"…
Свои диоды для замен я калибрую по току-нагреву-цветовому спектру, тогда можно и в заводские параметры попасть и при этом сделать подсветку которая реально выходит 3-4 года в режиме 8 часов каждый день.
Уже не раз говорил, что если уж так не прет менять диоды на родной подсветке то хотя бы проверять детально купленную. Снять одну линзу и с ЛБП проверить диод, за одно нагрев термопарой проверить. И уже исходя из полученных данных выставлять ток на драйвере, а не просто "-30-40% от балды, просто так".
З.Ы.
В мастерской уже коробка снятой китайской подсветки. Что-то год-полтора выхаживает, что-то год, кому-то везет на пару лет, а кто-то приносит уже спустя полгода после замены в другом месте. Хотя и ток зарезан, а диоды все равно уже деградировали и какой-то оборвало.
У меня половина квартиры в ленте за потолком. Блоки питания на каждую ленту спрятаны по углам, чтобы можно было легко получить доступ, вынув угол натяжного потолка. Плюс этих блоков много и они взяты с запасом по мощности, чтобы не грелись. Работает уже пятый год, ничего не моргает и не перегорело.
Остальное освещение на GX53 лампах, брали филипсы, сразу с покупки перебрал все лампы, уменьшив ток на 20%, что привело к резком снижению нагрева. Также пятый год живут.
Зачем уходить от GX53? Потому что там нельзя сделать выше яркость без быстрого умирания лампы. И лампы нормального качества в целом и также «с хорошим светом» уже почти не продаются. А при переезде на SMD2835 на подложе до 20см выбор для переделок широк. В частности планирую использовать предварительно интересные диоды типа Bridgelux Ra97.
О падении напряжения думал. В крайнем случае можно поставить отдельные блоки на каждую комнату и тд. Но хотелось просто блоки на входе и потом просто кинуть их DC выход на уже используемую стандартную AC линию освещения (разумеется отключив ее от AC 220В), где проводка типовая 1.5мм меди. Падение должно быть совсем небольшое при 1.5мм меди. Ну и некоторое падение в целом не должно быть критично если выставить на блоках верхнюю границу, 79.2В а не 72В.

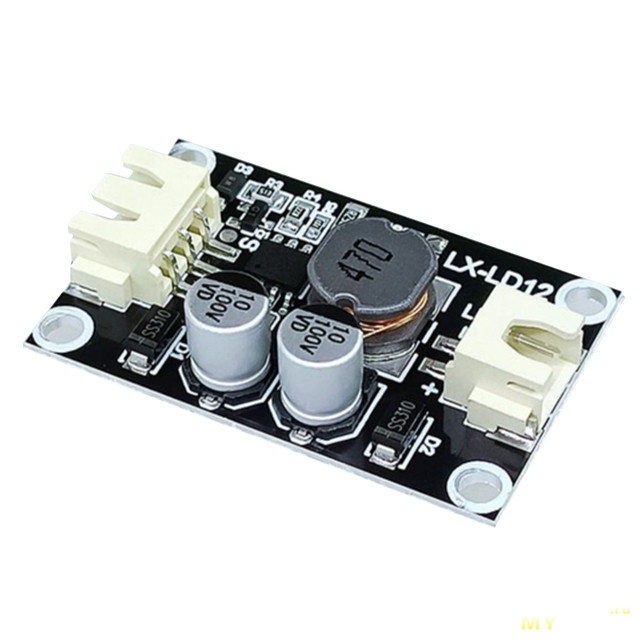

По идее, более стандартный вариант это просто использовать 1 мощный блок 24В заведенный на проводку от теперешней AC линии освещения 1.5мм, и на каждый светильник вторкнуть стандартный драйвер типа https://aliexpress.ru/item/1005005944480970.html По параметрам/универсальности это лучший драйвер что я пока что смог найти на Али (вход 12-200V, выход 24-400V, до 300mA, мне нужно 150mA макс). Мне нужно 50шт.
Из потенциально качественных AC-DC такие выглядят интереснее https://aliexpress.ru/item/1005009077802868.html Цена с доставкой около 600р+ что дороговато. Но согласен, наверно можно запросить спец цену если 50шт. PS только заметил что у них минимальный ток указан 300 что много.
По первому варианту в 72В, я думал что отсутствие необходимости буста напряжения в самом драйвере, в целом упростило бы модуль и может сделало бы его менее подверженным гудению/шуму, хз. Наверно буду пробовать разные конфигурации пока не определюсь. Срочности нету. В целом хочу добавить яркости не добавляя отверстий в потолке и не расширяя их, и также качество света наверно станет лучше (по крайней мере на бумаге, Ra97 и тд).

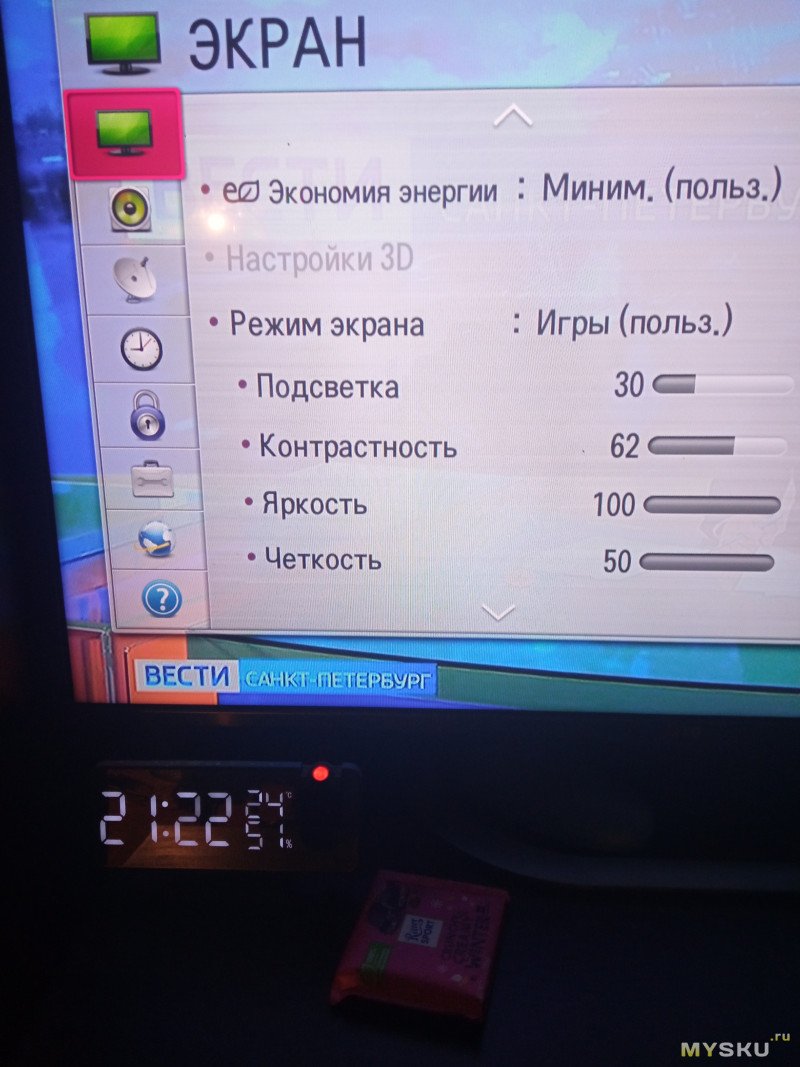

А вообще ток подсветки стоит уменьшать только при плавном падении яркости со временем.
