Замена подсветки тв LG 32LB530U

Приветствую!

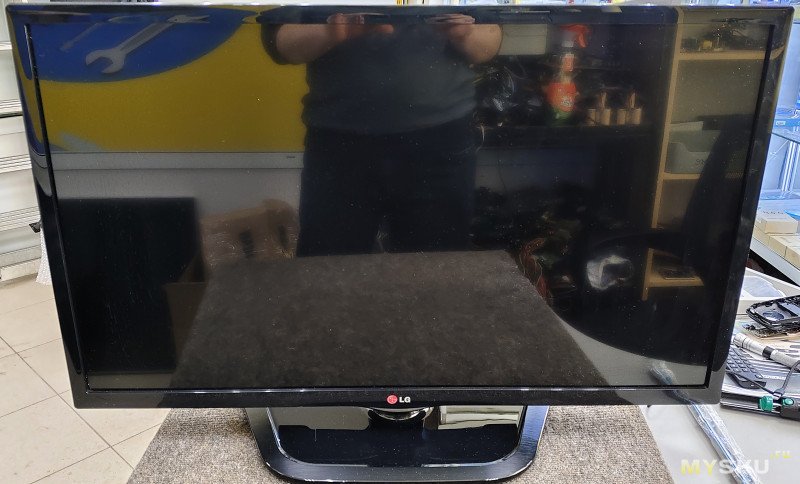

В один прекрасный день включили телевизор, а он только «заговорил», но изображения нет? Подсветите фонариком экран и если вы увидите изображение (обычно еле заметное), то это значит, что необходим ремонт подсветки — частичная или полная замена светодиодов. В редких случаях проблема кроется в неисправном конденсаторе подсветки.

В данном топике разберем и полностью заменим подсветку с телевизоре 32" LG 32LB530U

Данная модель телевизора у меня уже была в ремонте, перед НГ ремонтировал, но тогда проблема была не в подсветке.

Телевизор проработал ~10 лет

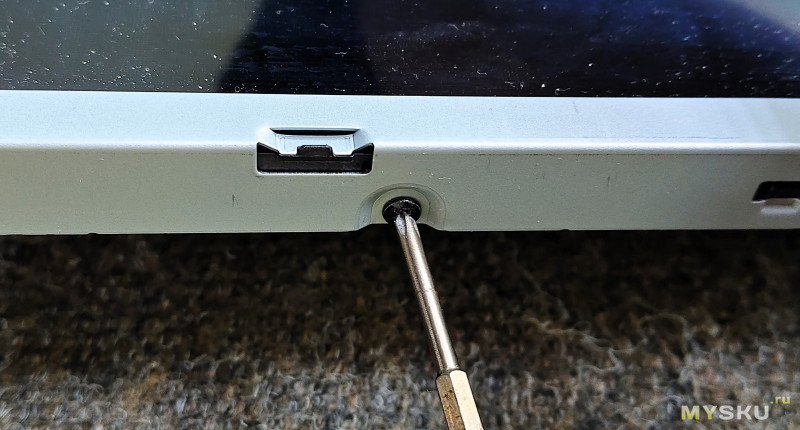

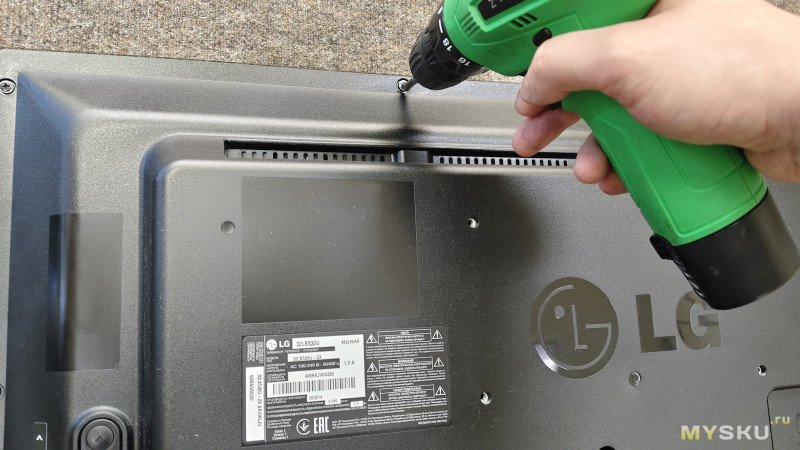

Переворачиваем телевизор экраном вниз на ровную поверхность, откручиваем болты/саморезы задней крышки и снимаем её

Состав телевизора:

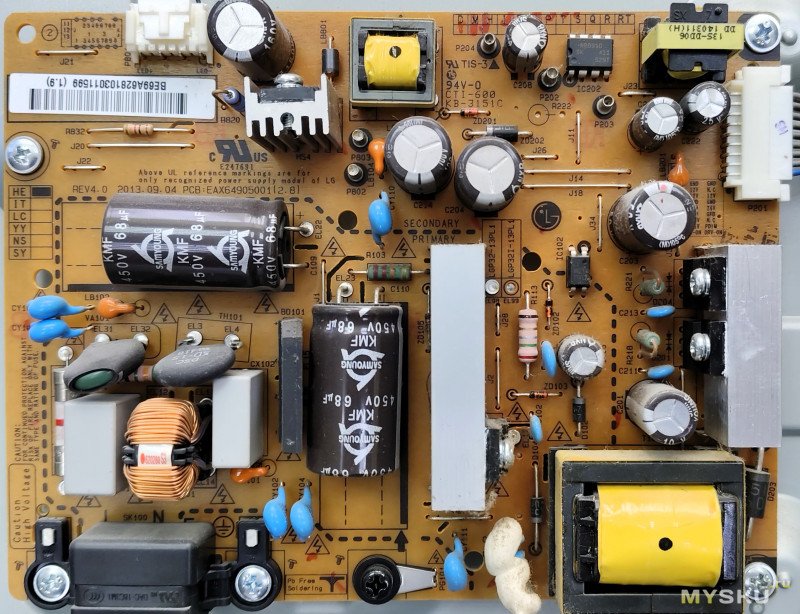

Блок питания eax64905001 (2.8)

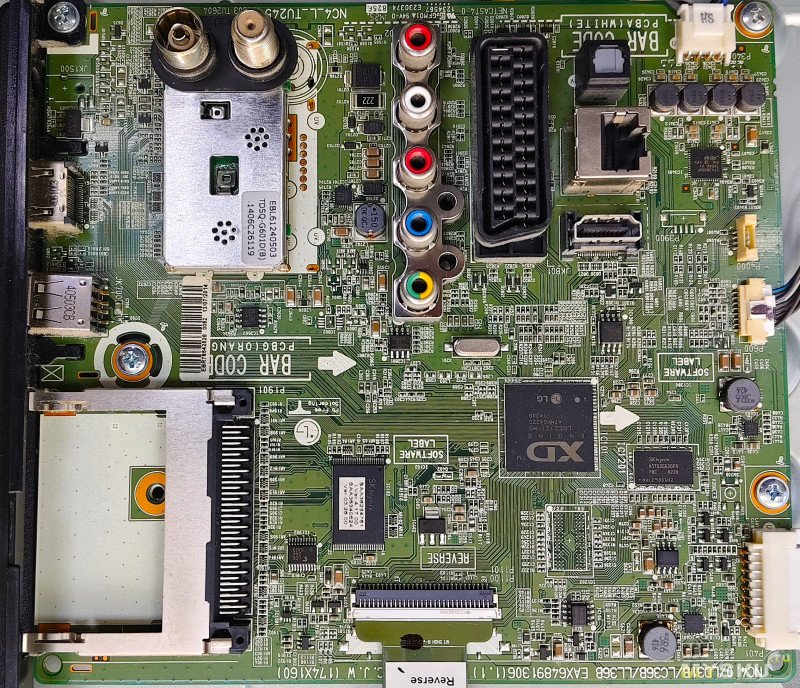

Системная плата eax64891306 (1.1)

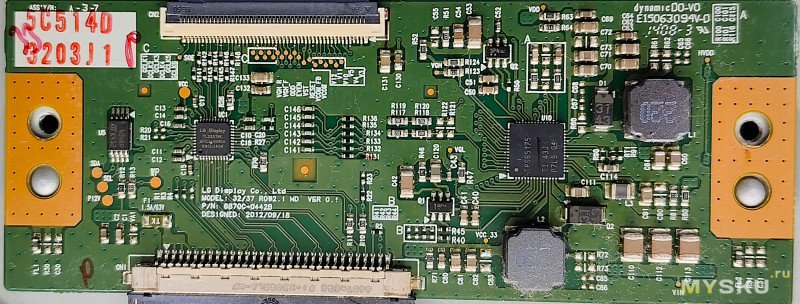

t-con 6870c-0442b

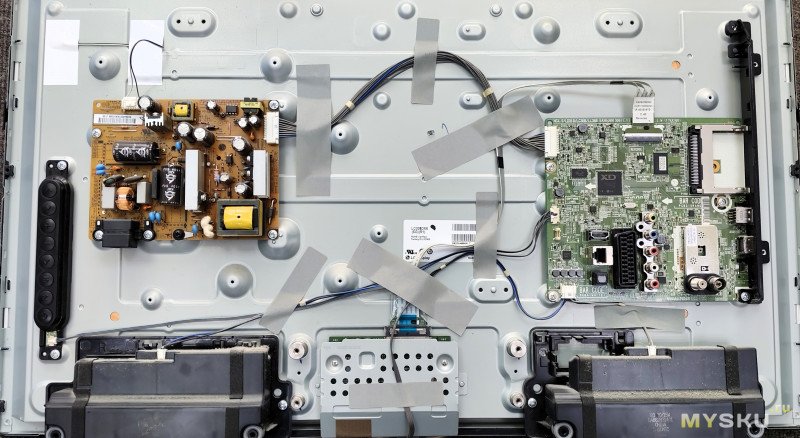

Снимаем все платы, отключаем шлейфы и кабеля

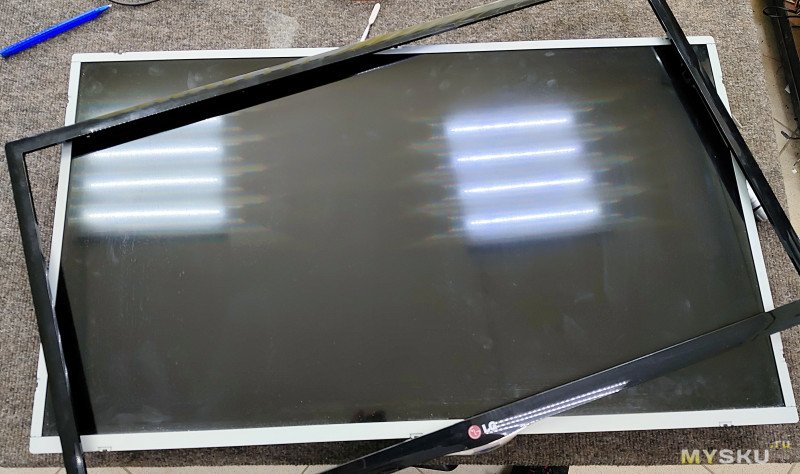

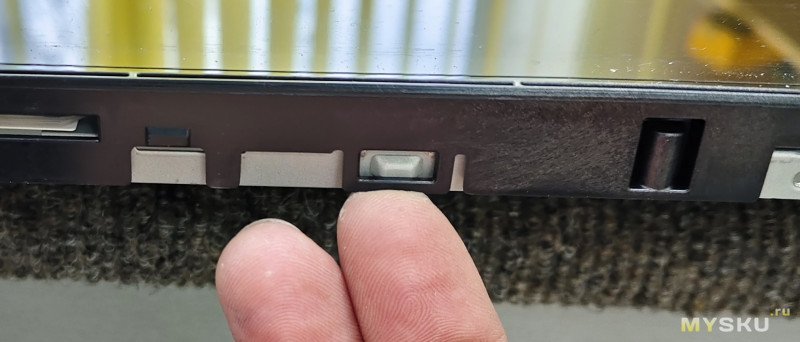

Переворачиваем и отщелкиваем переднюю рамку от корпуса

Откручиваем винты крепления металлических деталей рамки матрицы и снимаем их

Снимаем матрицу. Отщелкиваем пластиковую рамку, на которой лежит стекло, от корпуса, поднимаем и переносим на свободное место.

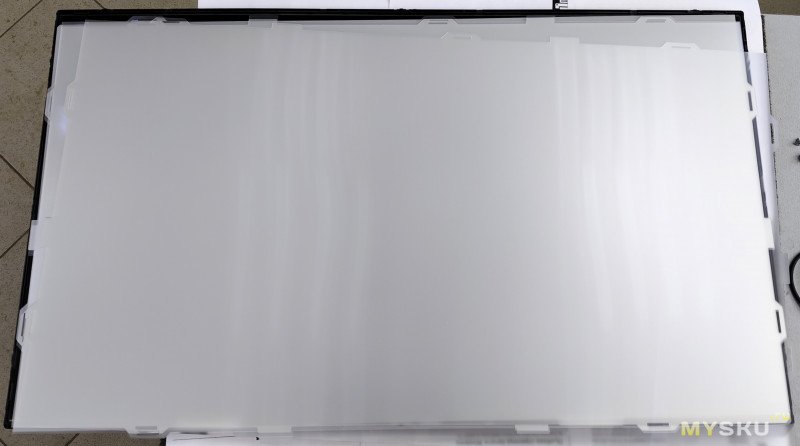

Под матрицей расположены рассеивающие свет элементы. Снимаем их не разделяя плёнки, чтобы пыль не попала и не перепутать при сборке

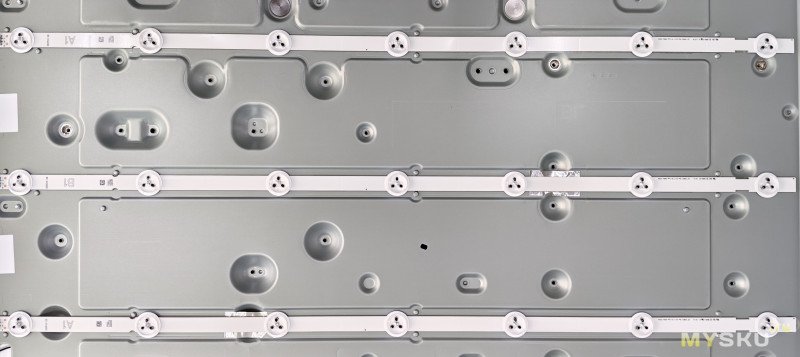

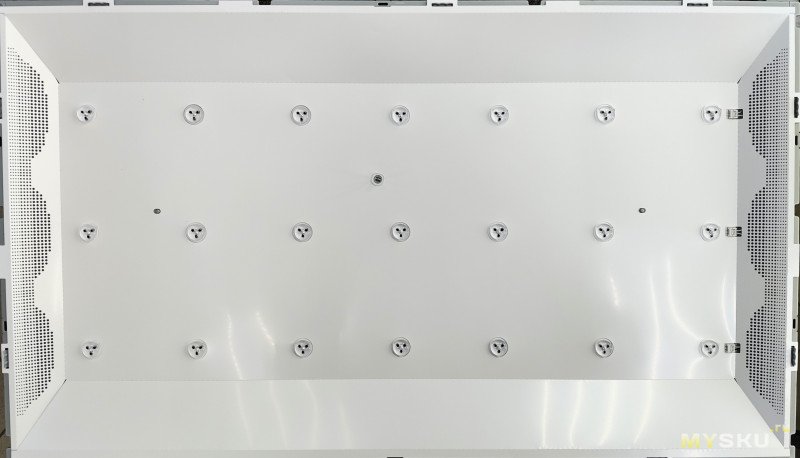

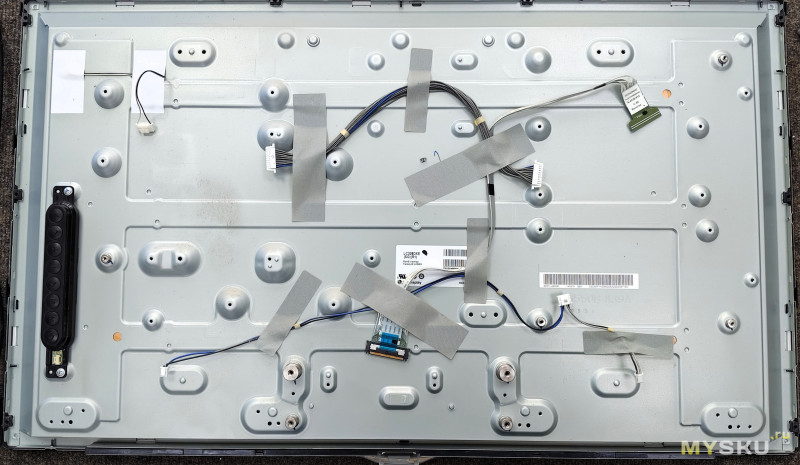

Снимаем отражающую подложку и вот они планки со светодиодами. Всего 21 шт.

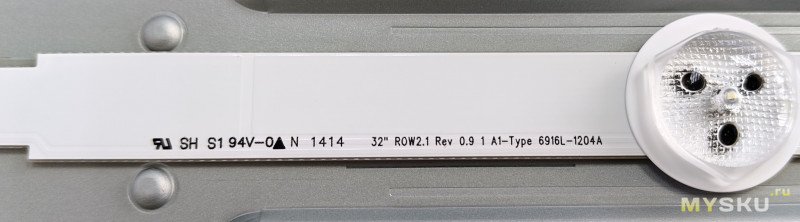

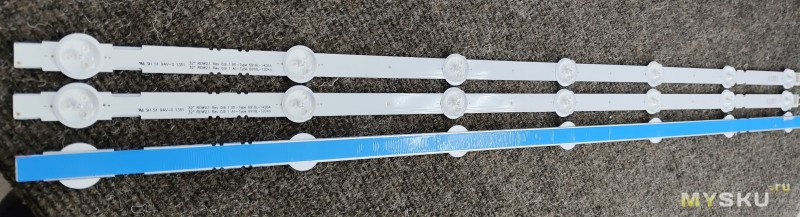

Маркировка 6916L-1204A/6916L-1426A

Новые планки заказывались на озоне. По маркировке и модели телевизоре без проблем можно найти и заказать

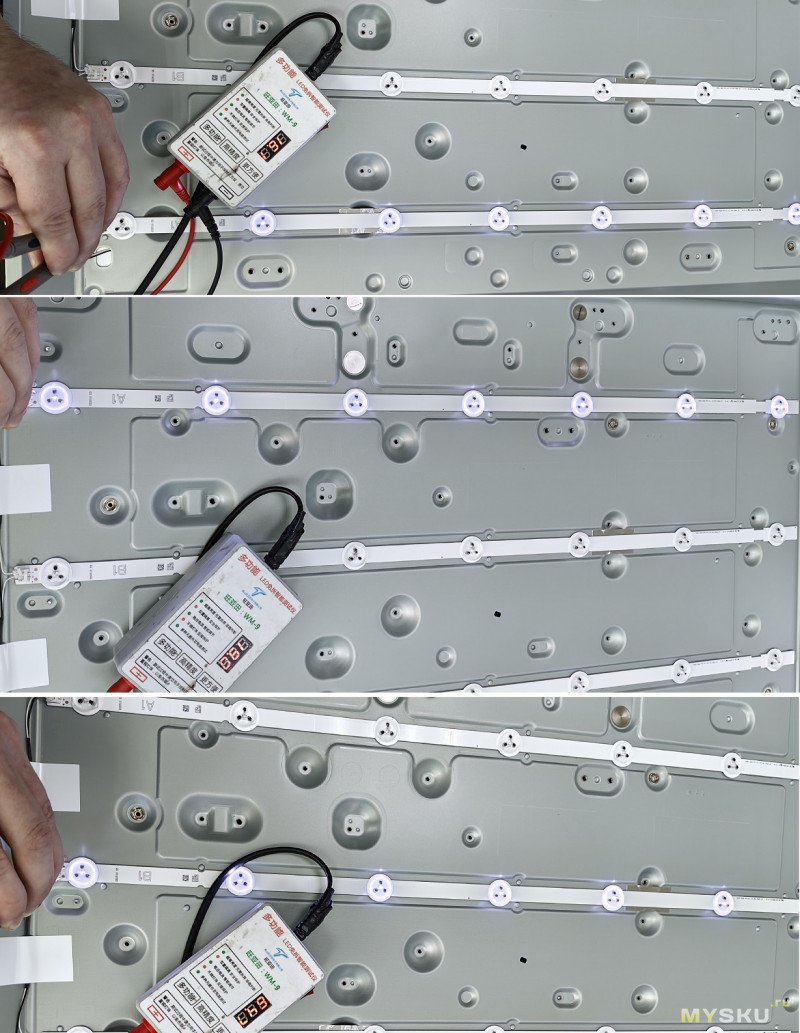

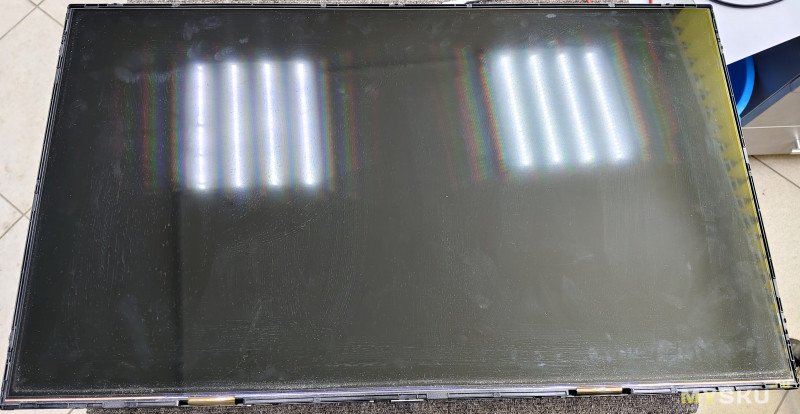

Перед заменой для интереса проверил родные планки тестером. У верхней и нижней почти все нормально — сгорел только один и стал перемычкой (замкнул), напряжение в пределах нормы (на планку 3v*7шт=~21v). Но средняя планка зажглась только при напряжении ~65v и это не нормально.

Может показаться, что это произошло из-за подключенных к планкам кабелей, но нет — я потом их отключил и всё осталось точно так же.

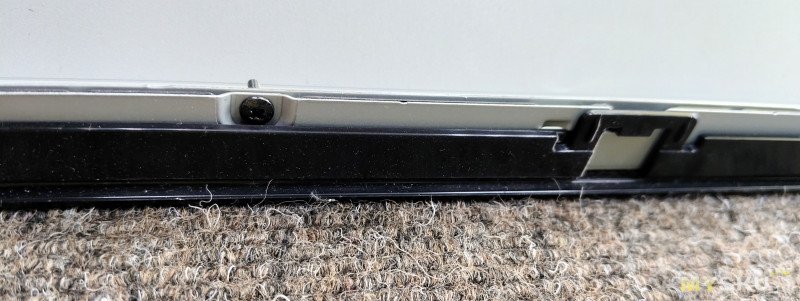

Отклеиваем старые планки, приклеиваем новые и собираем телевизор в обратной последовательности. При установке матрицы следите за тем, чтобы она полностью легла в углубление рамки и саму рамку защелкивайте в корпус нажимая только на пластик рамки!

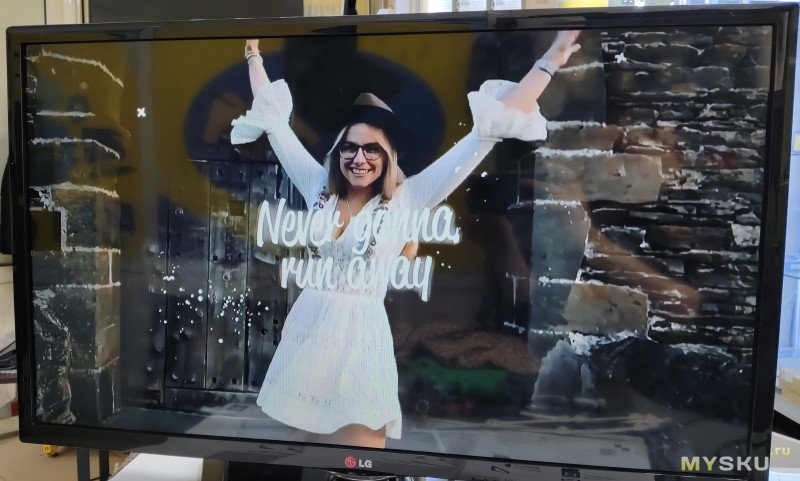

Результат замены — изображение без засветов и пятен.

Есть такое правило: меньше яркость подсветки — дольше она проработает. Поэтому уменьшаем в настройках телевизора пункт «Подсветка» до 60-70% и пользуемся.

Но настройки могут сбиться, поэтому лучше сделать простую доработку на плате .

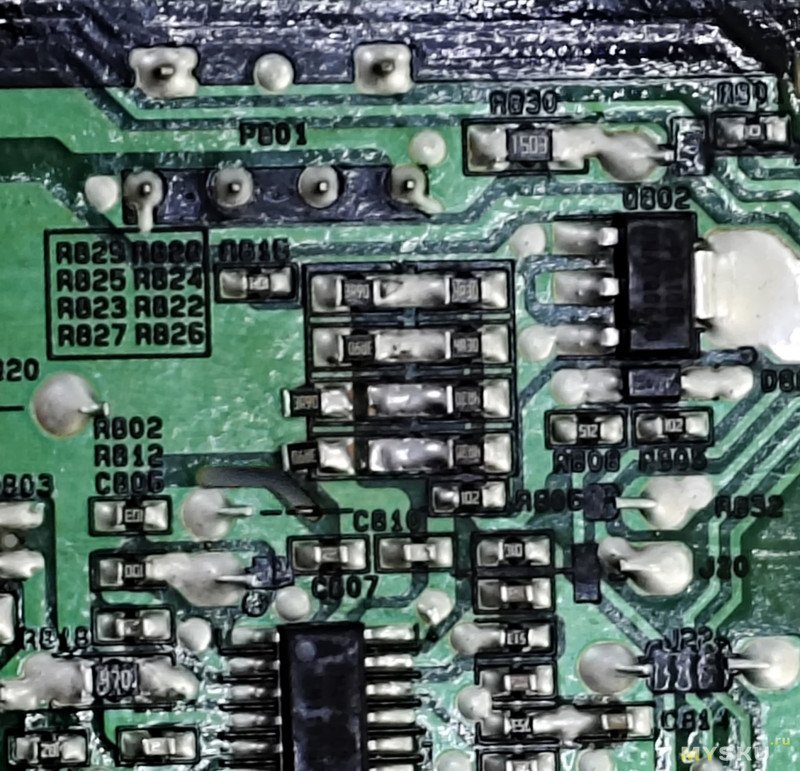

Чтобы уменьшить ток подсветки нужно увеличить сопротивление датчика тока, который состоит из набора пар низкоомных резисторов R822-R829, всего 4 пары 3.9 + 4.3 Ohm.
Отпаяв одну пару, увеличиваем номинал датчика на 25%, что пропорционально уменьшает ток в светодиодах. Я убавил на 50%, отпаяв 2 резистора в наборе и тем самым разорвав цепь и увеличив в 2 раза общее сопротивление.

И даже при таком раскладе в помещении с ярким освещением подсветки очень даже хватает для комфортного просмотра телевизора.

На этом у меня все, спасибо за внимание.

Удачных ремонтов!
