Замена подсветки телевизора 32" MYSTERY MTV-3227LT2

Приветствую!

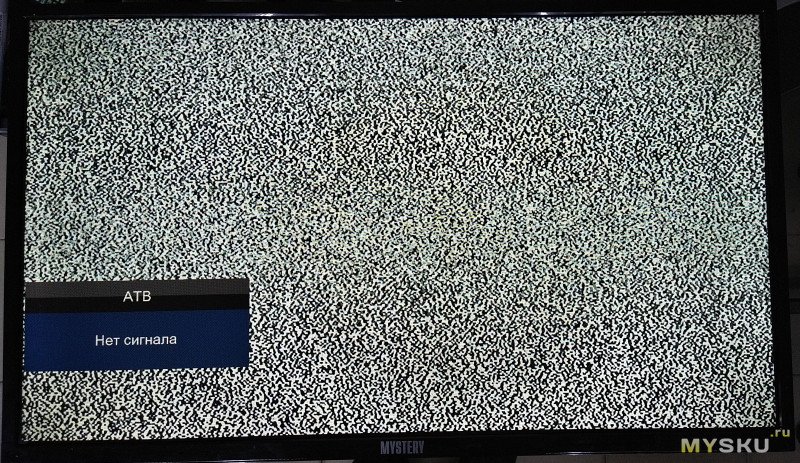

Однажды вы включили телевизор, а он только «заговорил» и изображения нет? Подсветите фонариком экран и если вы увидите еле заметное изображение то это значит, что необходим ремонт подсветки — частичная или полная замена светодиодов. Иногда проблема кроется в системной плате — вздувается высоковольтный конденсатор подсветки и его замена возвращает телевизор в исправное состояние.

В данном топике разберем и заменим подсветку в телевизоре 32" MYSTERY MTV-3227LT2.

 Год выпуска модели: 2013. Когда конкретно был изготовлен этот экземпляр история умалчивает, но в ремонт мне он попал в мае 2024 года.

10 лет для китайского телевизора — это приличный срок (если конечно его смотрели, а не включали раз в месяц). Сейчас дешевые тв отрабатывают 2-3 года до ремонта. «Раньше было лучше» :)

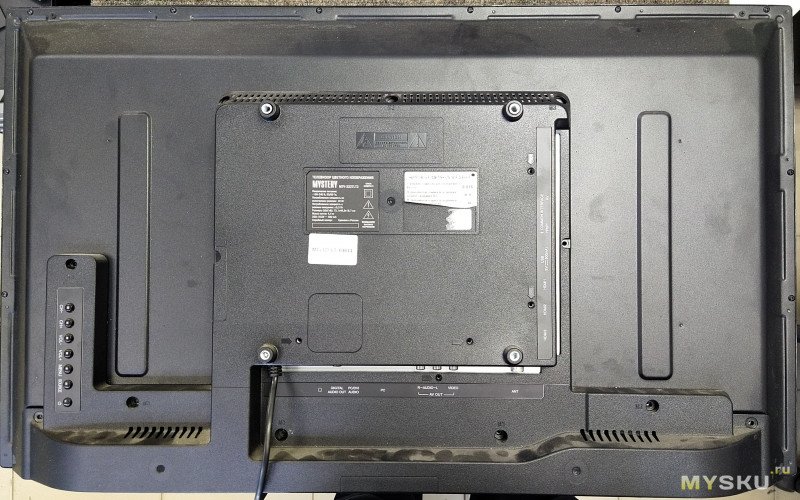

Начнем разборку тв. Кладем экраном вниз на ровную поверхность и откручиваем винты задней крышки

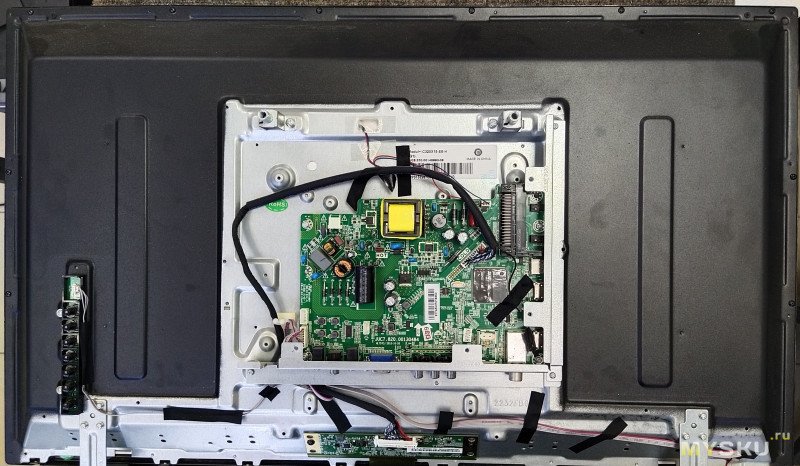

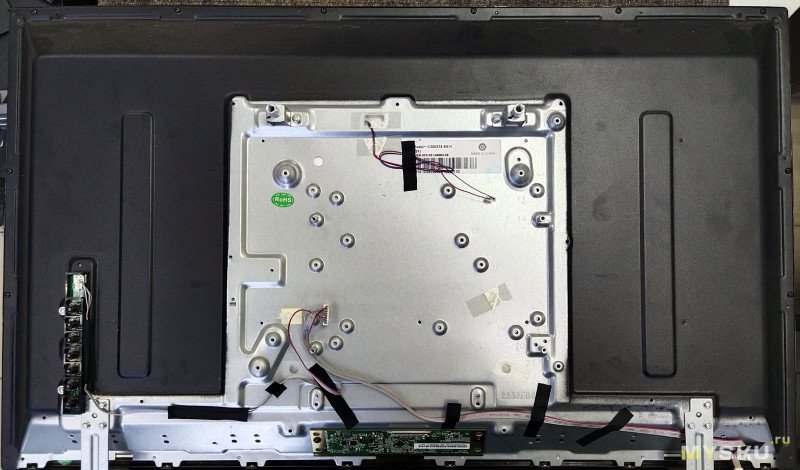

Снимаем крышку. Внутри расположена материнская плата JUC7 .820.00130484

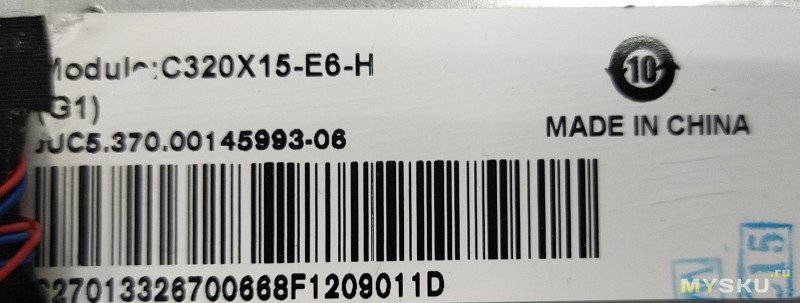

Матрица C320X15-E6-H

Отключаем шлейфы и провода и демонтируем плату

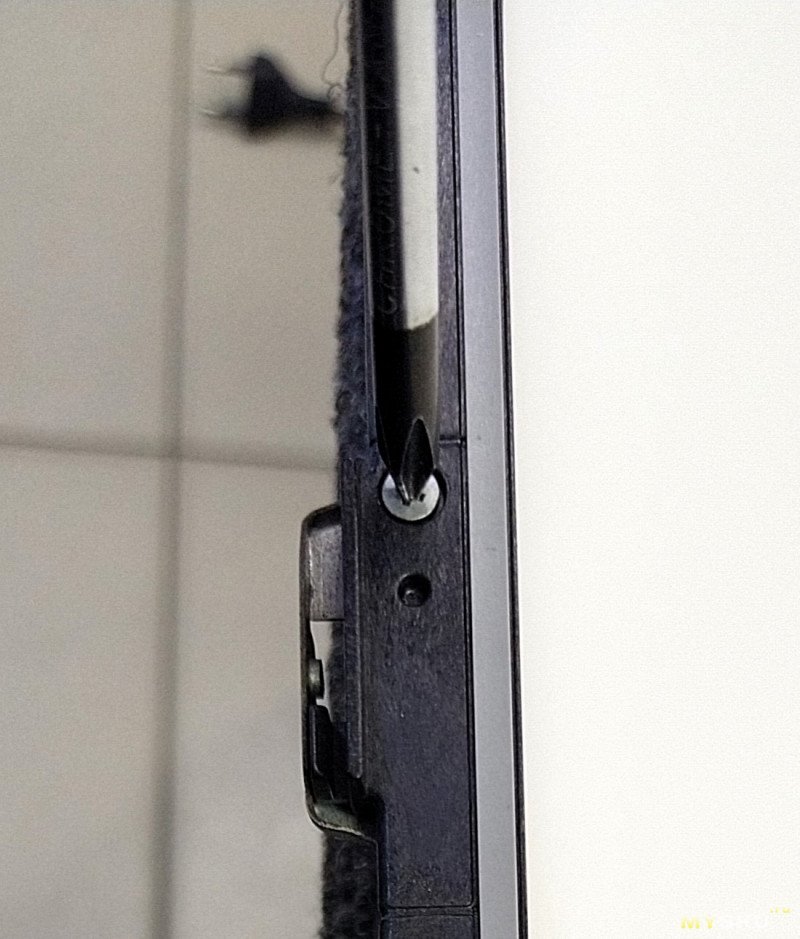

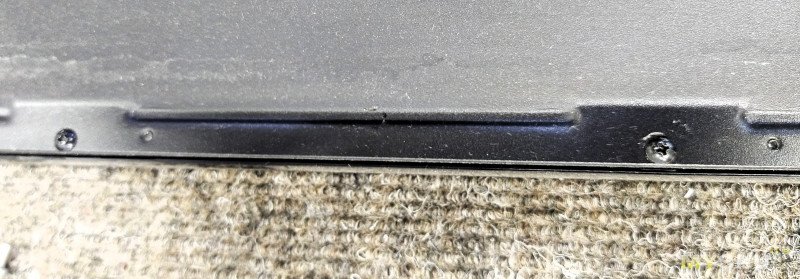

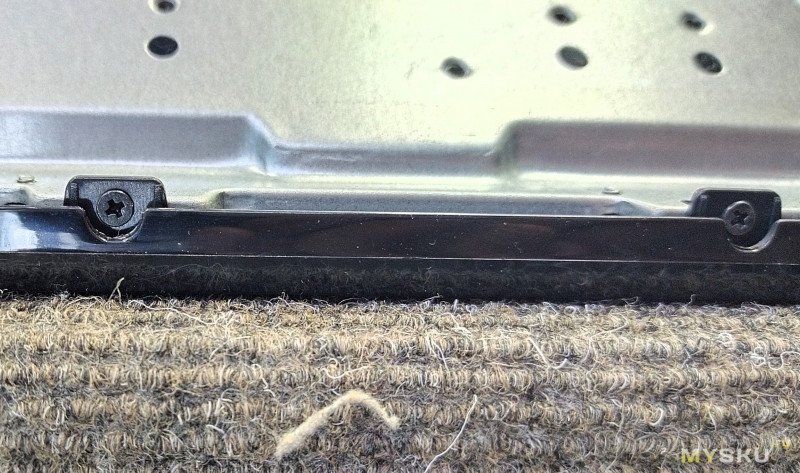

Откручиваем по периметру и снизу шурупы, крепящие переднюю пластиковую крышку.

Но рамка защелкнута на защелки. За каким хреном они тут нужны — не знаю, поэтому карточкой аккуратно по кругу расщелкиваю и снимаю её.

С правой стороны матрицы имеются шлейфы с драйверами — там аккуратнее.

Далее снимаем матрицу отдельно (по другому никак). Предварительно не забываем открутить от корпуса плату матрицы снизу (на шлейфе) и с помощью присоски приподнял стекло и, взяв сверху и снизу посередине, перенес на свободное место. Фото сделать забыл, но там всё как у других тв (см. прошлые статьи в профиле)

Теперь откручиваем рамку, на которой лежала матрица.

Снимаем её и рассеивающие плёнки (их снимать все вместе и не разделять).

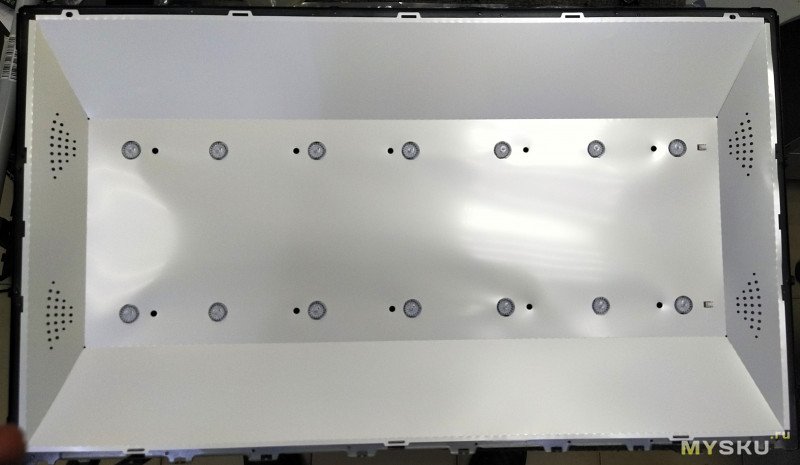

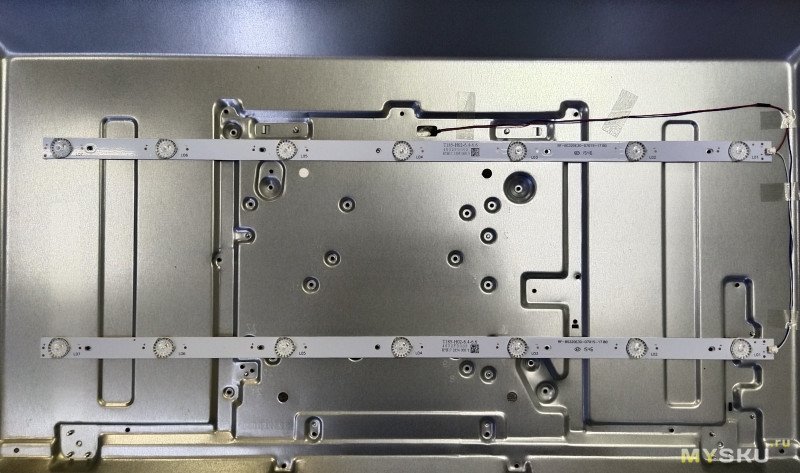

Добрались до светодиодных планок. Всего 14 шестивольтовых светодиодов

Откручиваем винты, удерживающие отражатель и планки, снимаем.

Не помню — на фото оригинальная или уже замененная подсветка, но думаю это не важно.

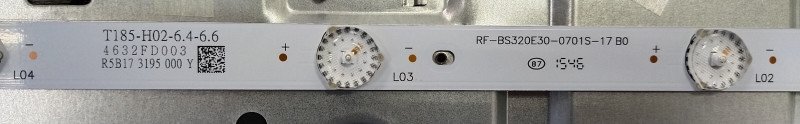

По маркировке RF-BS320E30-0701S-17или C320X15-E6-H (модель матрицы) без проблем можно найти и купить планки подсветки, цена более чем приемлемая (500-600 р)

Собираем в обратной последовательности. При установке матрицы уделяем особое внимание углам и краям — все должно лечь ровно и без перекосов.

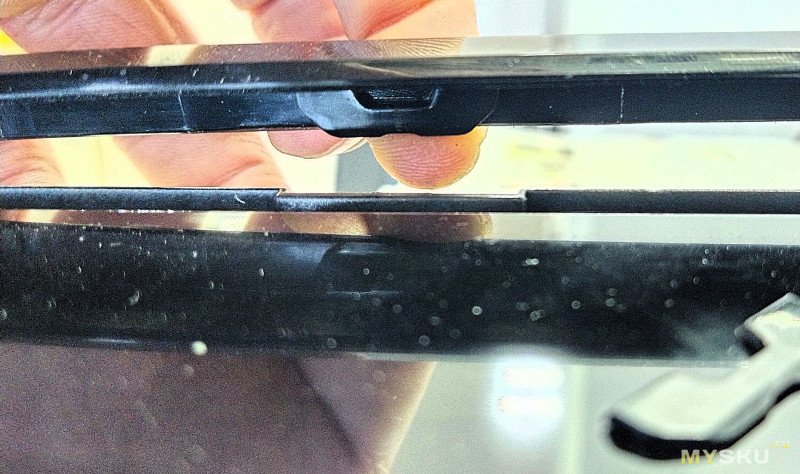

Так же обращайте внимание на защелки рамки при установке — следите, чтобы они попадали в прорезы. У меня одна загнулась и уперлась в стекло или под него зашло, не знаю. Хорошо, что я особо не прилагал усилий и сломать ничего не успел. Было бы неприятно.

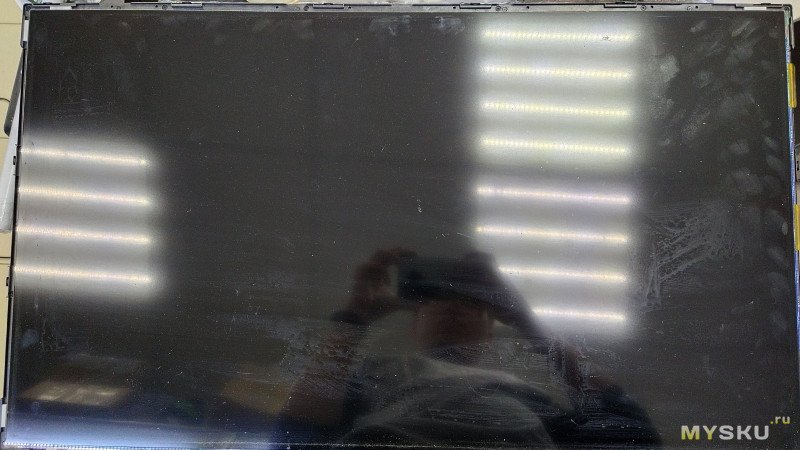

Включаю — всё хорошо, изображение без дефектов или пятен

В принципе можно окончательно собирать тв и пользоваться. Желательно в настройках убавить подсветку на четверть и ниже для продления срока службы новой подсветки. Но бывает такое, что настройки сбиваются, поэтому лучше уменьшить яркость подсветки «железно», сделав совсем простую доработку на плате.

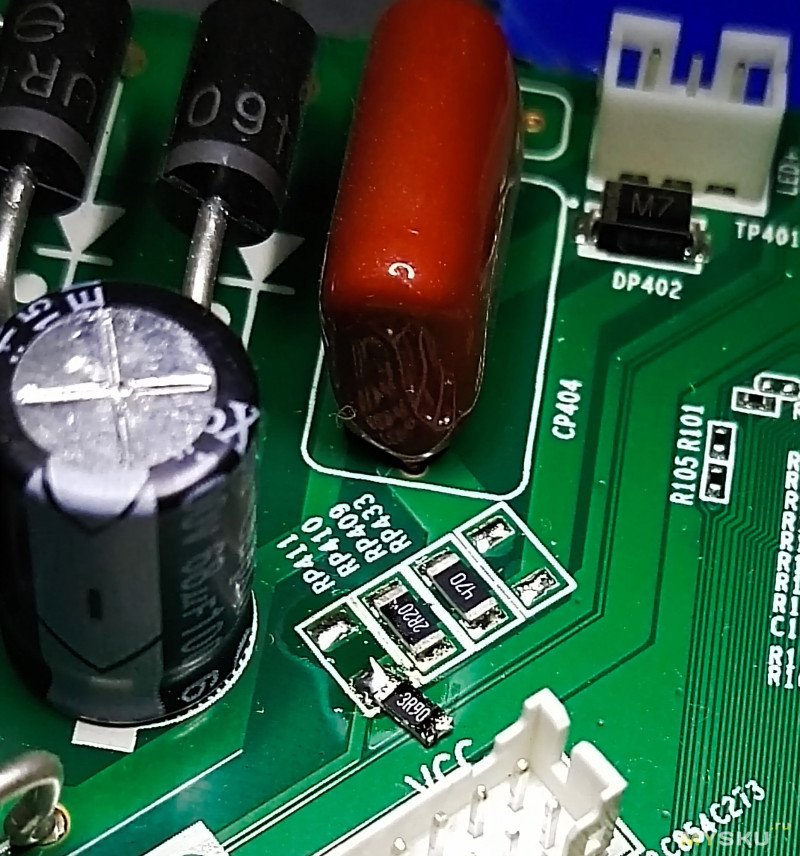

Для этого нужно убрать один резистор из параллельно соединенных номиналов 47, 3.9 и 2.2ohm (сопротивление 1.366 Ом) на плате. Я убрал один на 3.9 ohm, сопротивление возросло до 2.102 Ом. Итог — ток на светодиоды упал на 50%. Значения в mA до и после сказать не могу — не измерял.

И даже при столь существенном уменьшении тока недостатка в интенсивности подсветки я не испытал (фото выше). Но если будет мало, то можно вместо снятого резистора впаять резистор 8-9 Ohm — ток уменьшиться на 25-30% и станет поярче.

На этом у меня всё, спасибо за внимание!

Удачных ремонтов!
