Замена подсветки тв 32" Prestigio PTV32SS05Z

Неожиданно погас экран телевизора? Посветите на экран чем-нибудь ярким и, если просматривается изображение — это говорит о сгоревших светодиодах в подсветке или проблема в неисправных конденсаторах в блоке питания (нечасто, но такое случается).

В данном топике расскажу и покажу, как меняется подсветка в телевизоре Prestigio PTV32SS05Z.

LED-телевизор Prestigio LED PTV32SS05Z диагональю 32 дюйма обеспечивает детализированное и высококачественное изображение разрешением 1366x768 пикселей. Подсветка Direct LED создает улучшенную цветопередачу. Угол обзора 178°/178° сохраняет контрастность изображения, независимо от того, с какой точки помещения осуществляется просмотр. Устройство работает на базе Android TV, что позволяет воспользоваться возможностями различных игр и приложений.
LED-телевизор Prestigio LED PTV32SS05Z оснащен опцией Smart TV, что увеличивает возможности просмотра и поиска фильмов и другого контента с интернета без скачивания. Для крепления на стене предусмотрены разъемы стандарта VESA 200x100. Также устройство можно установить на тумбе с помощью удобной и устойчивой подставки. Акустическая система мощностью 16 Вт с поддержкой объемного звучания обеспечивает качественное звуковое сопровождение. Фильмы и другие файлы можно воспроизводить с внешних носителей посредством двух USB-разъемов.

Гарантийный срок хранения – 24 месяца с даты изготовления телевизора. Гарантийный срок эксплуатации 12 месяцев.

Телевизор выпуска 2020 года, отработал примерно 4 года

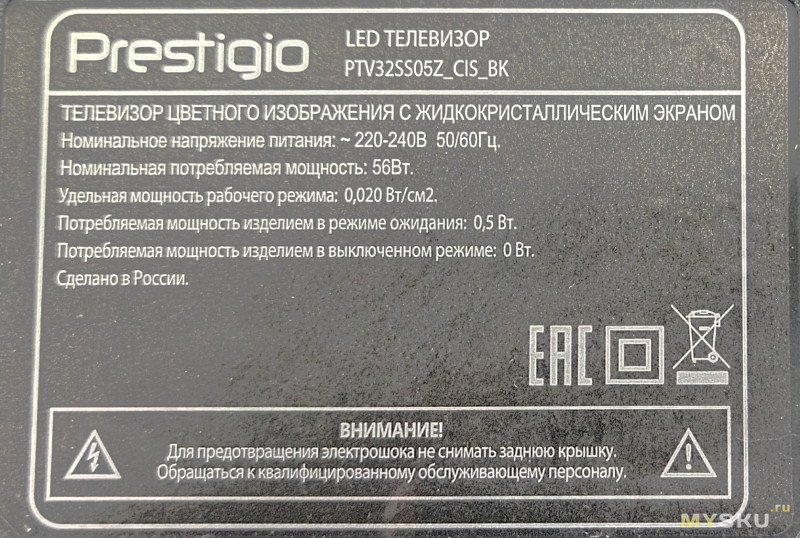

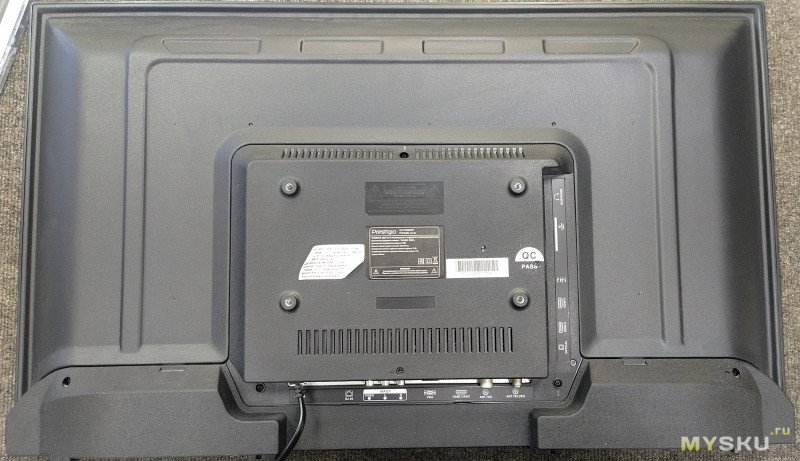

Разберем. Располагаем экраном вниз на ровной поверхности и откручиваем винты задней крышки

Снимаем eё. Снизу возможно есть защелки.

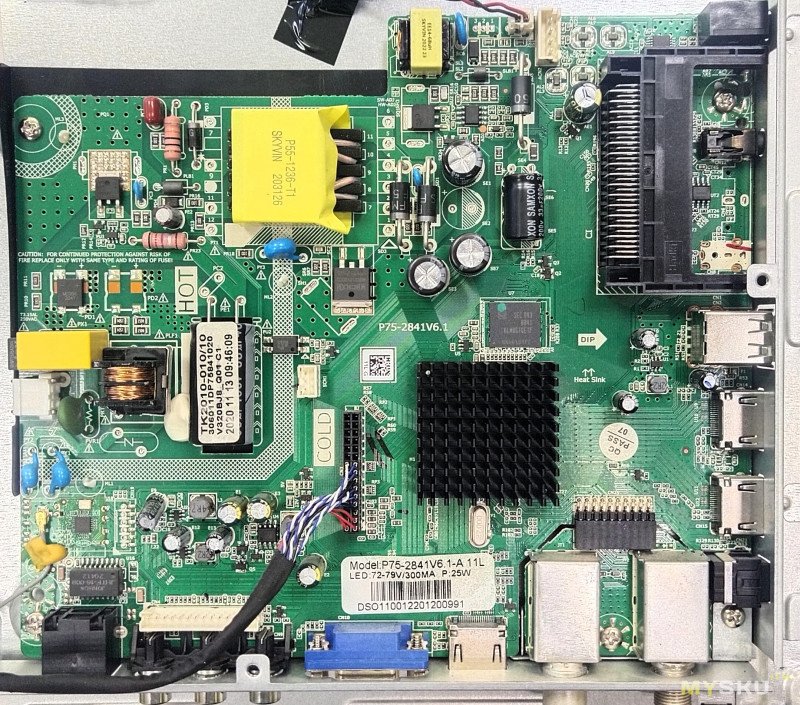

Внутри одна плата с блоком питания P75-2841V6.1. t-con V320BJ8-q01 на шлейфе матрицы CX315DLEDM

Плату снимать не требуется, при разборке мешать не будет. Нужно только отключить шлейф от матрицы (t-con).

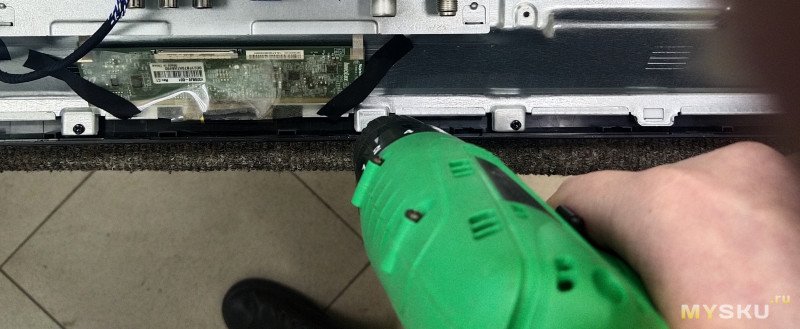

Откручиваем саморезы внизу телевизора.

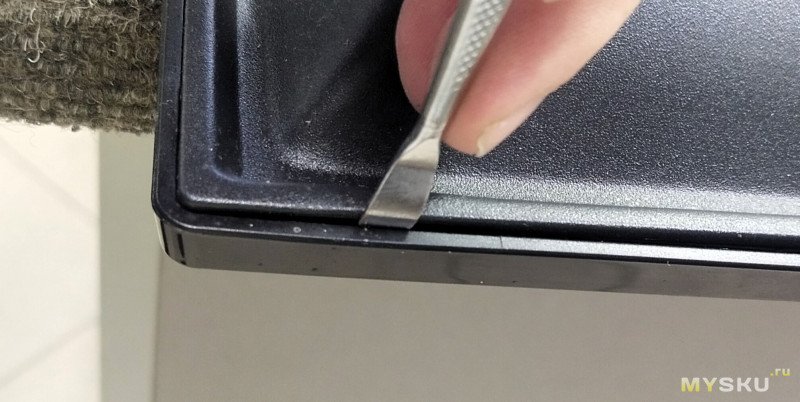

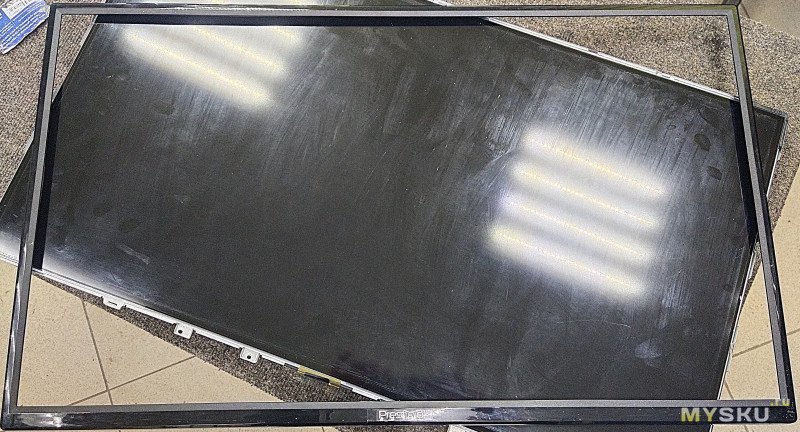

Отщелкиваем переднюю рамку от корпуса. У меня рука набита и я отщелкивал защелки металлической лопаткой. Можно использовать пластиковую карточку.

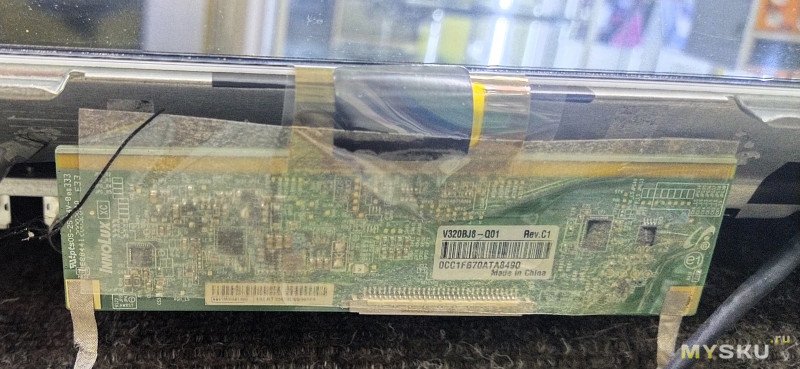

Снимаем дисплей. Перед этим отклеиваем плату матрицы от корпуса.

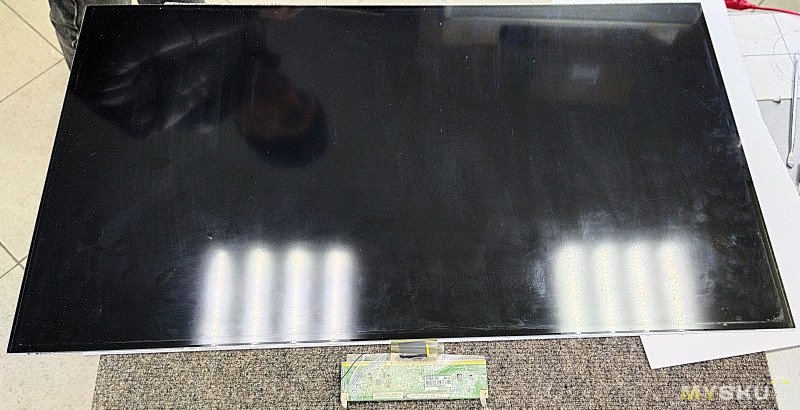

Присоской приподнимаем и подхватываем матрицу сверху и снизу посередине и переносим на чистую поверхность.

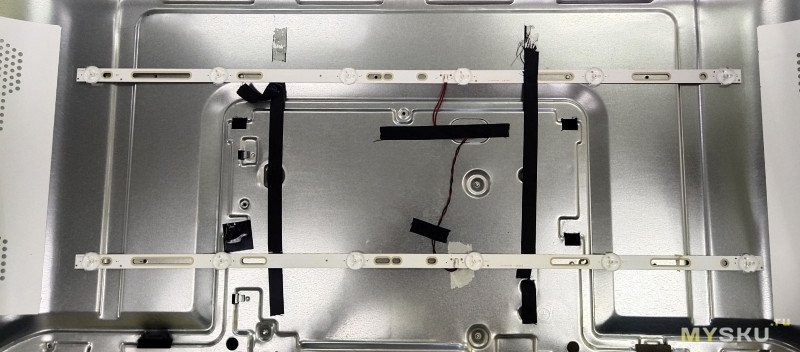

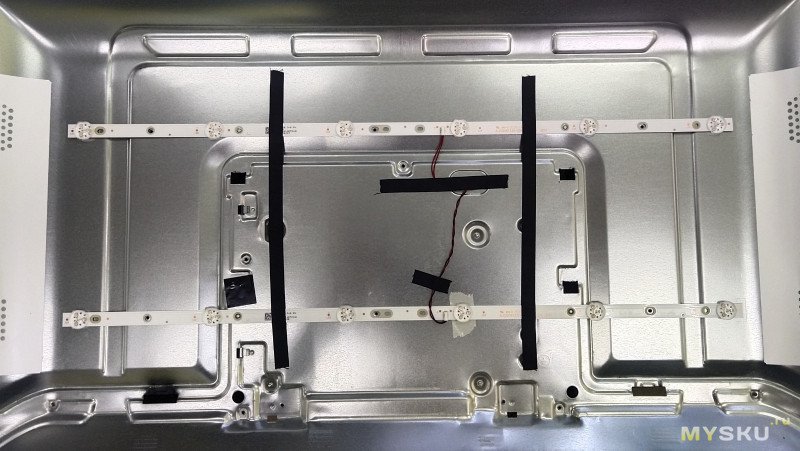

Снимаем рассеивающие плёнки и отражатель. Всего в подсветке 2 планки по 6 светодиодов (напряжением 6V)

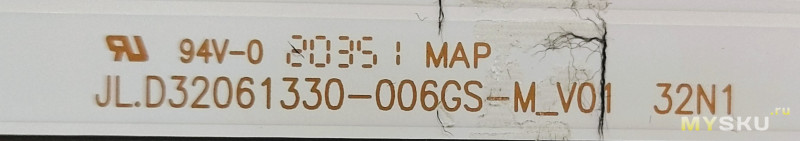

Маркировка планок JL.D32061330-006GS-M. Покупал на Ozon

Новые планки немного внешне отличаются, но крепления и линзы на своих местах и всё подходит.

Устанавливаем и собираем в обратной последовательности. При установке матрице и последующей сборке проверяйте, что бы края и углы лежали в на своём месте.

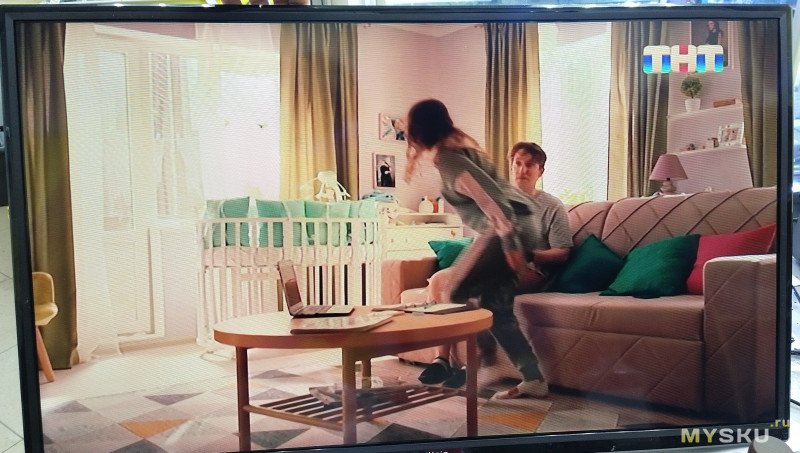

Итог — телевизор работает и нормально показывает, без пятен и засветов.

Для продления срока службы новой подсветки можно уменьшить ток на светодиоды. Ток с завода выставлен 300ma(при напряжении 72-79 вольт).

Чтобы уменьшить ток подсветки в телевизорах с mainboard P75-2841V6.1, можно удалить один или два из четырёх резисторов, соединённых параллельно в датчике тока Led-драйвера.
Тогда общее сопротивление датчика возрастёт, а ток в светодиодах подсветки пропорционально уменьшится.

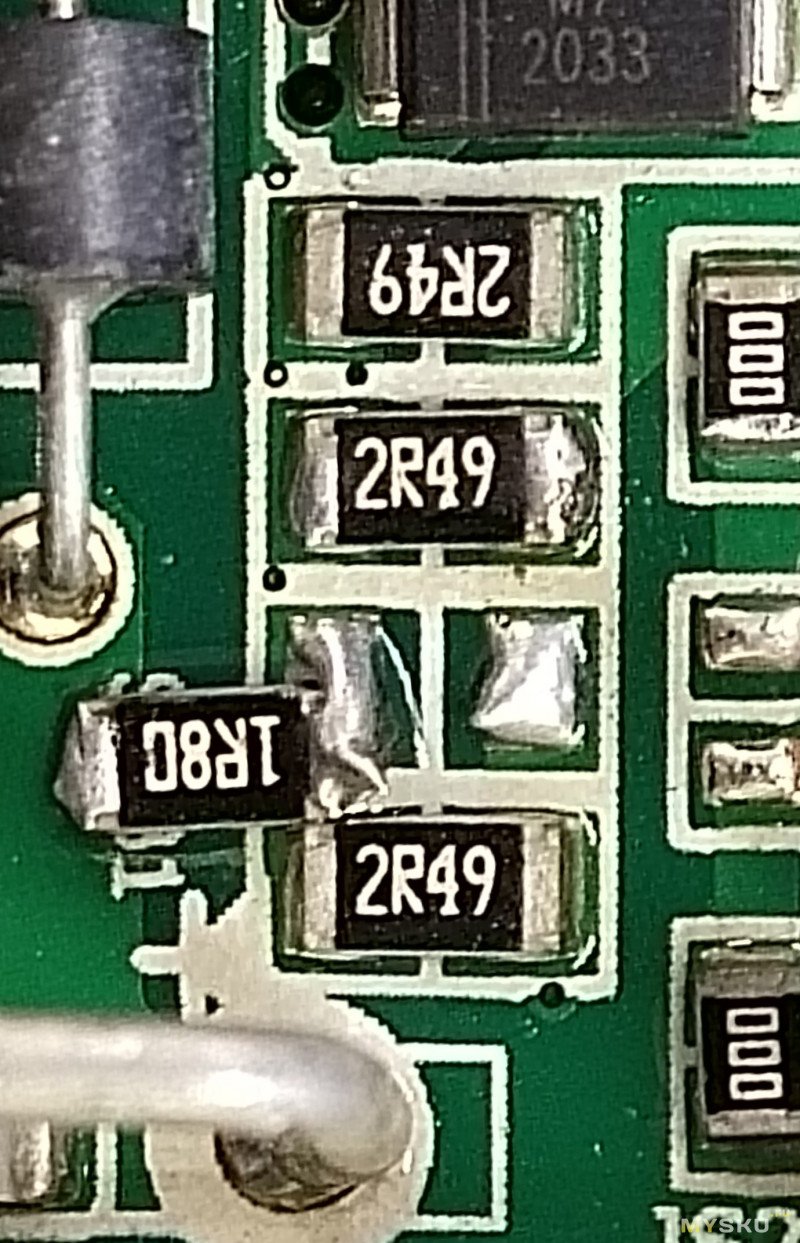

Резисторы расположены рядом с разъёмом подсветки.

Я убрал резистор на 1.8 ом — ток уменьшился на 30%. Недостатка в яркости я не испытал, теперь светодиодам работать будет попроще и они прослужат дольше.

На этом у меня всё, спасибо за внимание.

Удачных ремонтов!
