Здравствуйте!

Неожиданно погас экран телевизора? Посветите на экран чем-нибудь ярким и, если просматривается изображение — это говорит о сгоревших светодиодах в подсветке или проблема в неисправных конденсаторах в блоке питания (нечасто, но такое случается).

В моём же случае телевизор вообще не включался: при запуске индикатор резко отключался и из телевизора были слышны посторонние звуки.

Разберем телевизор и вернем его в жизни.

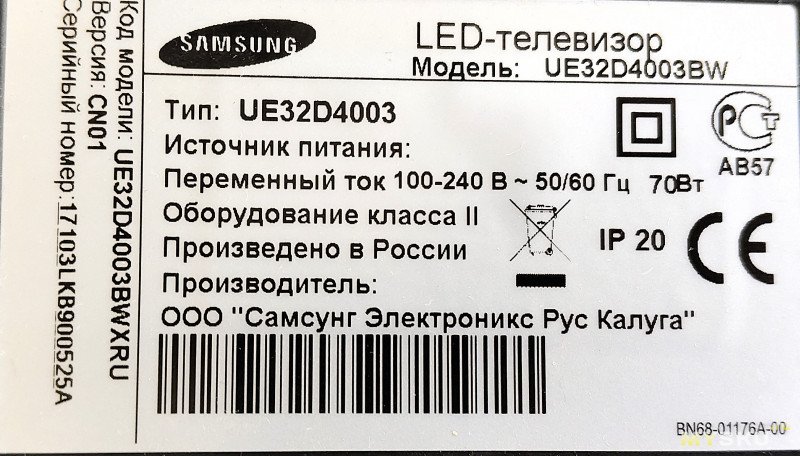

Модель довольно старая — 2011 года.

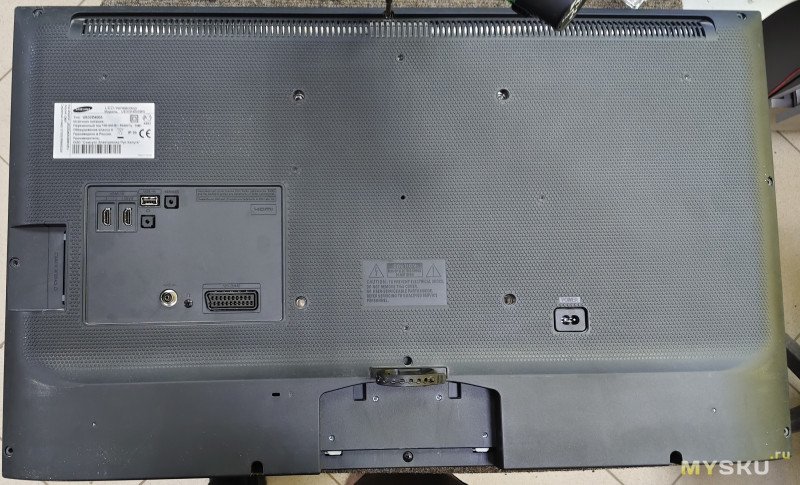

Разберем телевизор. Располагаем экраном вниз на ровной поверхности и откручиваем заднюю крышку.

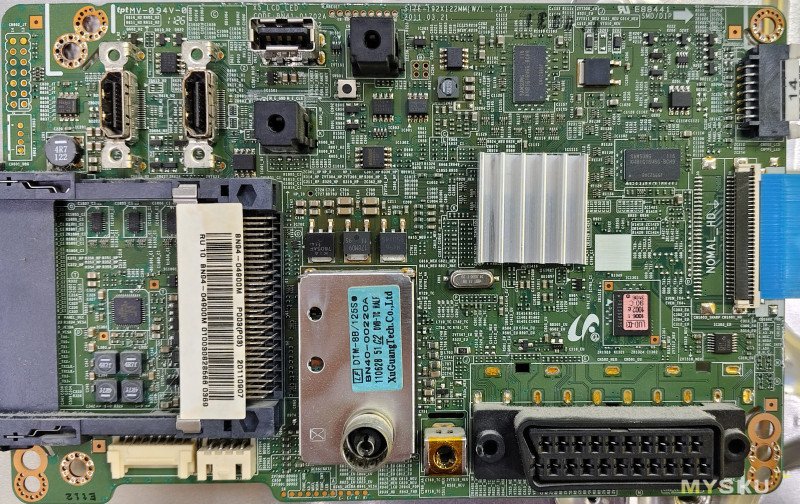

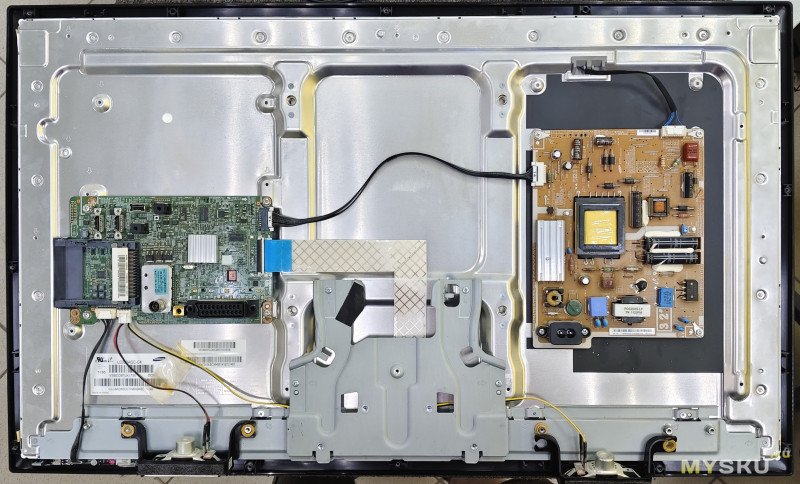

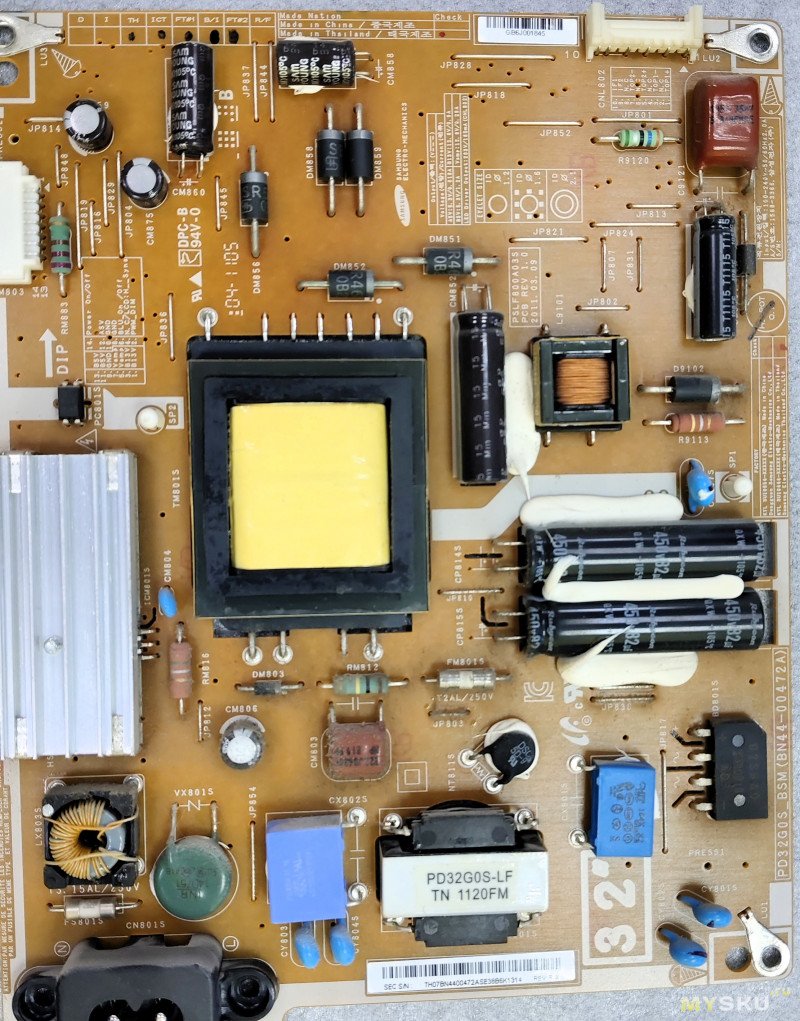

Внутри блок питания BN44-00472A и системная плата BN41-01702A

Теперь необходимо попробовать запустить телевизор без системной платы и проверить исправность подсветки. Для этого необходимо отсоединить провода от блока питания к системной плате. При включении в сеть должна запуститься подсветка, если она конечно исправна. В моем случае ничего не включилось и был звук срабатывания защиты (циклично повторялся что-то похожее на писк). Подключив led тестер к подсветке я увидел, что подсветка засветилась, но подаваемое напряжение было всего 55 вольт. что явно маловато (должно быть в районе 200 вольт). Это значит, что проблема как всегда в светодиодах и их нужно менять.

Откручиваем и снимаем платы, крепление ножки и защиту платы матрицы. В общем — все что снимается.

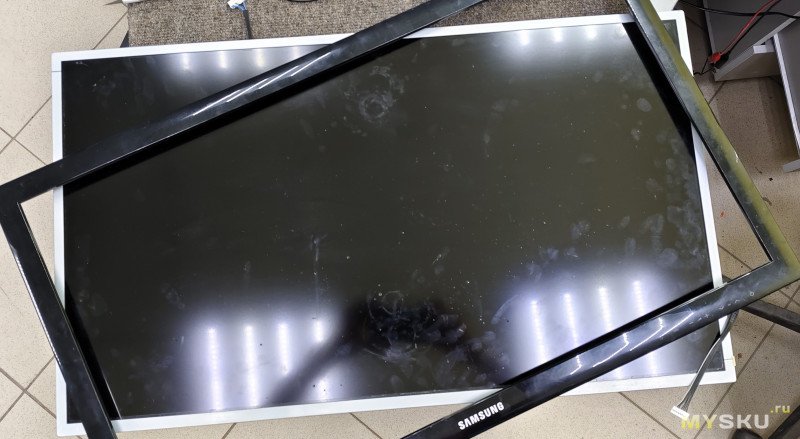

Аккуратно переворачиваем и снимаем переднюю пластиковую рамку

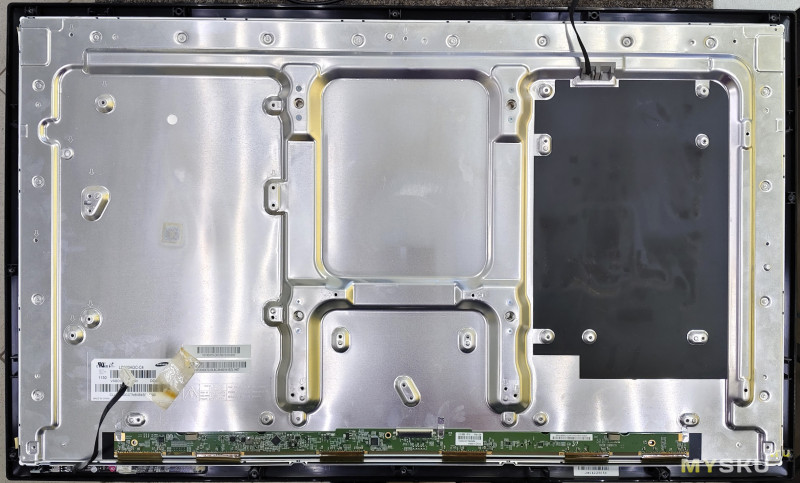

По периметру откручиваем винты, удерживающие металлическую рамку матрицы

После этого она особо не держится и без проблем снимается

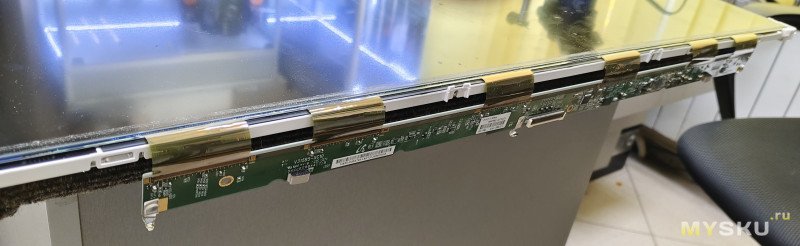

Теперь демонтируем матрицу. Но перед этим отклеиваем от корпуса платы матрицы снизу.

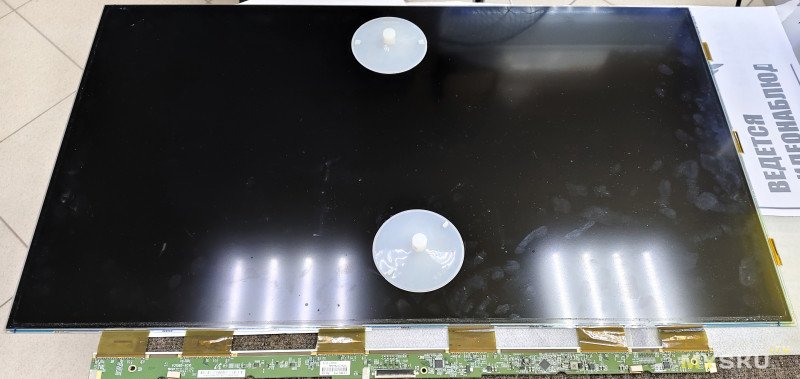

Присосками приподнимаем и, подхватив сверху и снизу посередине, переносим на свободное чистое место.

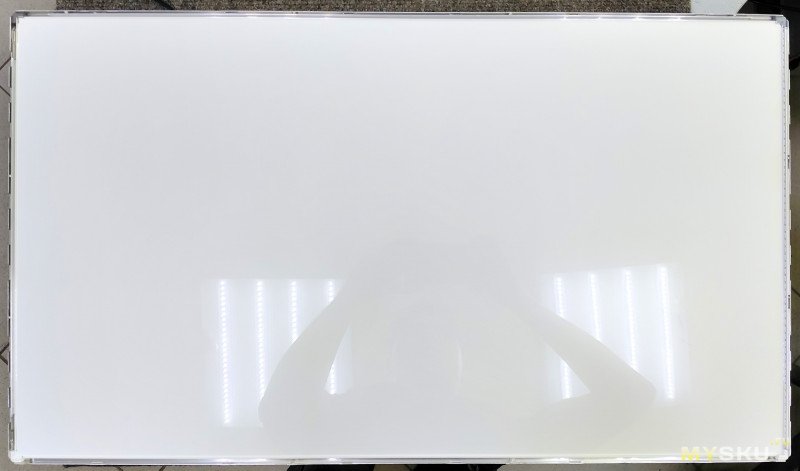

Отщелкиваем пластиковую рамку и снимаем рассеивающие плёнки.

По ними расположено орг. стекло. Тип подсветки EDGE

Засветим светодиоды и посмотрим. Работают меньше половины.

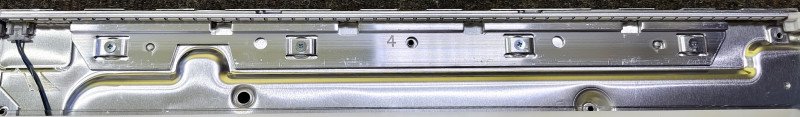

Отодвинем стекло и открутим радиатор с планкой подсветки

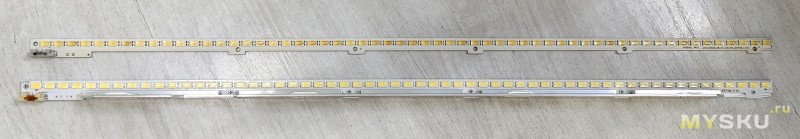

Новую заказал на озон (ссылка). Откручиваем старую, прикручиваем новую.

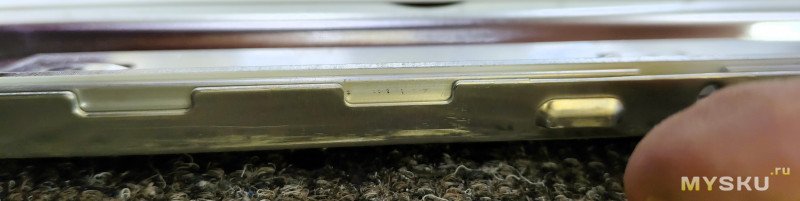

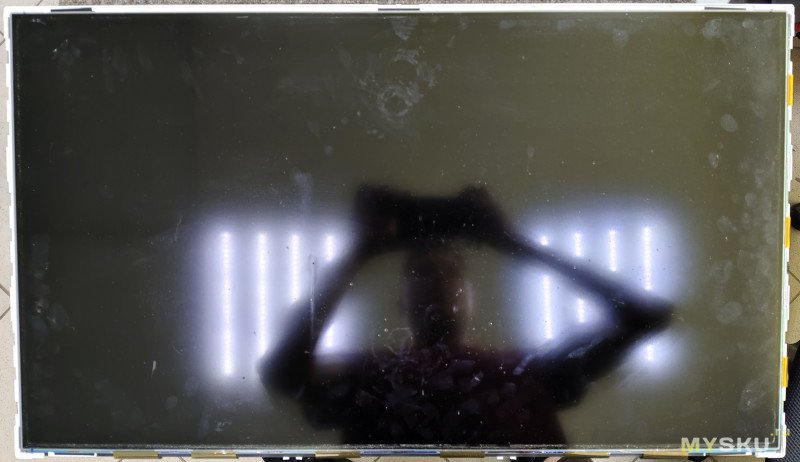

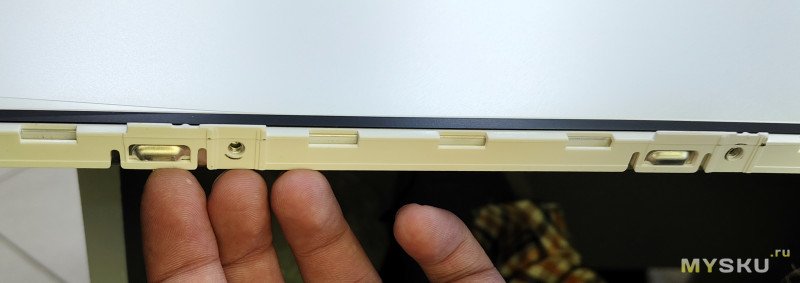

Устанавливаем и проверяем. Первое — сильный засвет, второе — со стороны подсветки не защелкивается рамка.

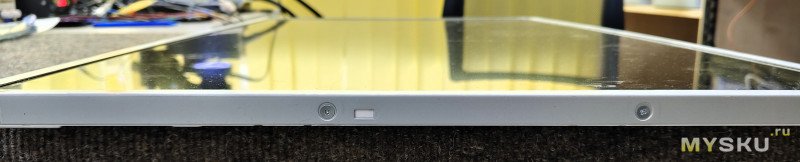

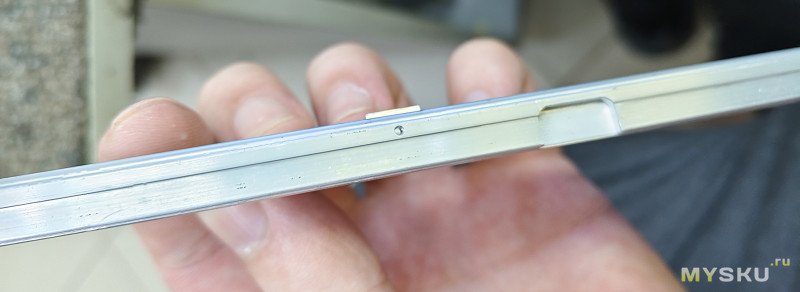

Причина оказалась в новой планке — она выше, чем родная. В отзывах, кстати, об этом писали, но среди них есть отзыв, что именно на эту модель тв без проблем всё подходит.

Поэтому проверяйте перед приклейкой. Ну ладно, значит аккуратно отклеиваем от радиатора и устанавливаем, что бы не выпирало — место есть. Винты придется не прикручивать, но двухсторонний теплопроводящий скотч держит хорошо и он не отклеится. Ну или можно просверлить радиатор, но я не стал — нет сверла.

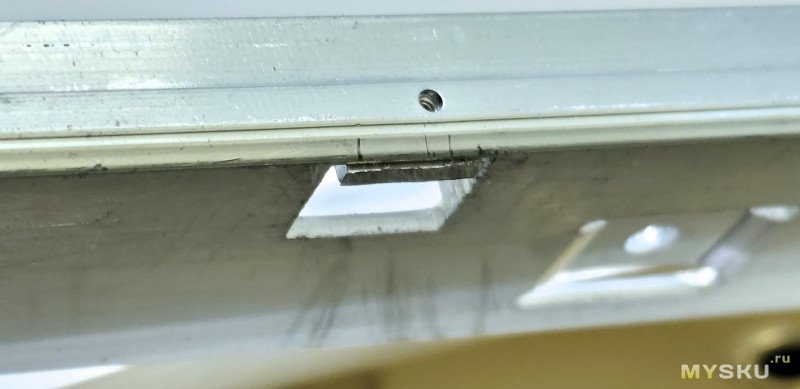

Но теперь снизу радиатора выпирают части планки и их нужно подпилить надфилем. Только не переусердствуйте: там на планке идет дорожка, до неё пилить не нужно.

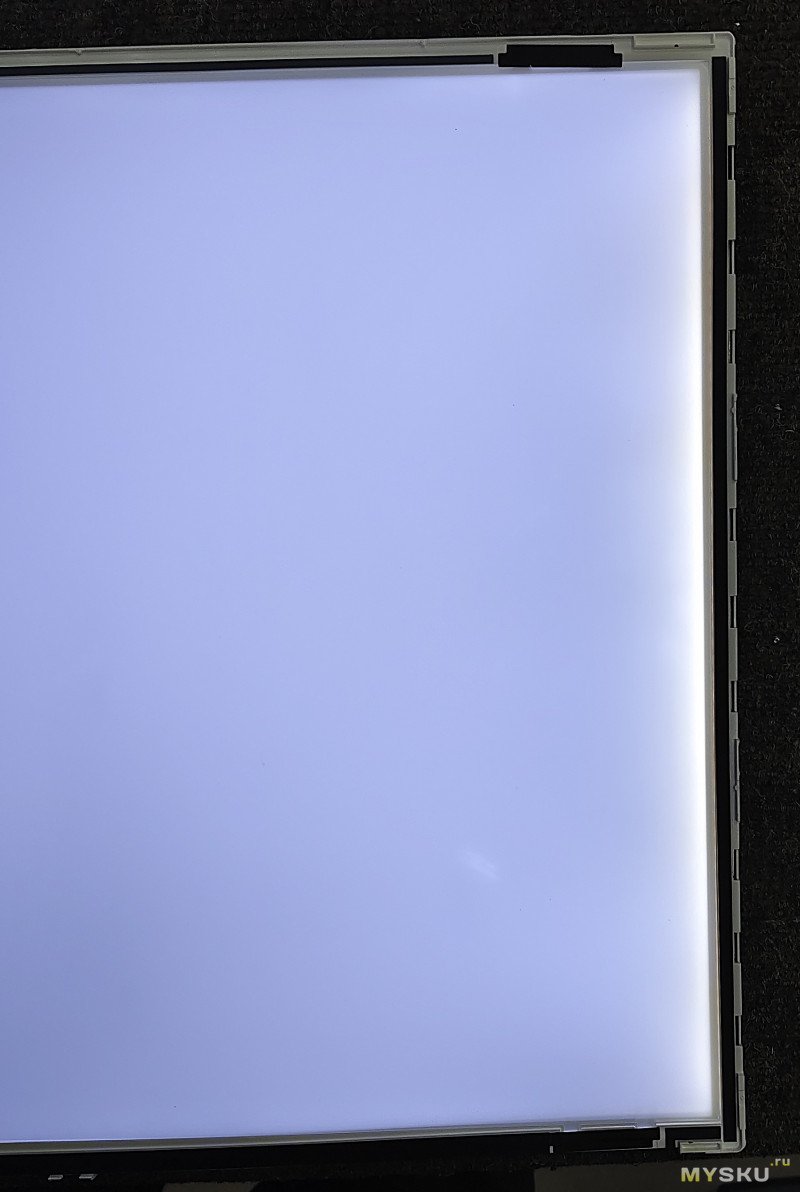

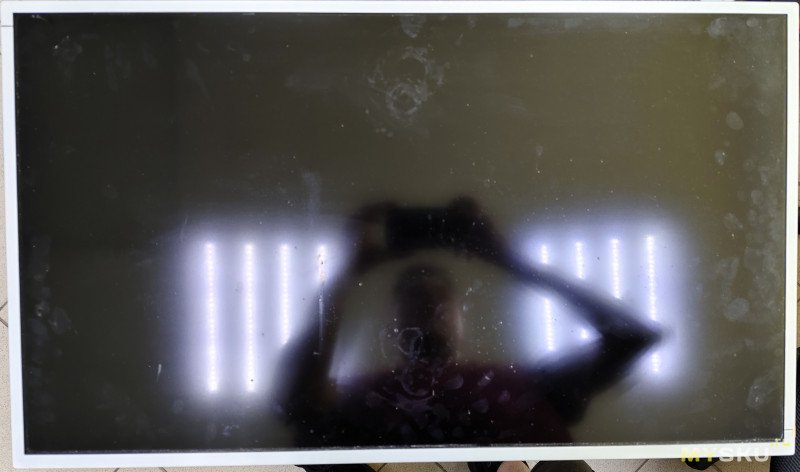

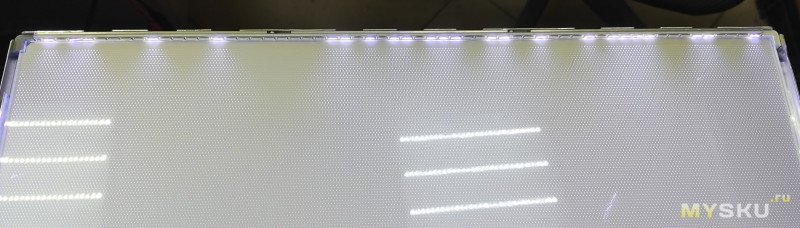

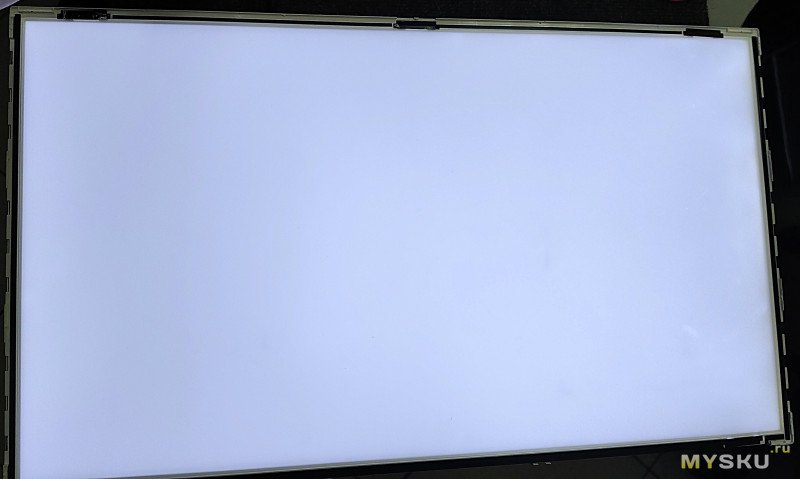

После сборки проверил — засвет стал меньше, но он есть. Поиграв с высотой орг стекла со стороны светодиодов (под белую подложку приклеил прозрачный двухсторонний скотч нужной толщины) сделал минимально возможный засвет. Да, полностью убрать его не получилось, такая конструкция, но в итоге на конечном результате его совсем не видно или очень слабо.

Кстати — небольшой засвет справа из-за царапины стекла. Откуда он там взялся — непонятно, точно не я сделал). Но и его на реальной картинке не видно

Теперь снизим нагрузку на подсветку путем снижения тока на светодиоды. Это уменьшит их нагрев, а значит они дольше проработают. Кто не дружит с паяльником — уменьшайте подсветку в настройках (на каждом входе тв (hdmi 1/2, usb и т.д) настройки независимые).

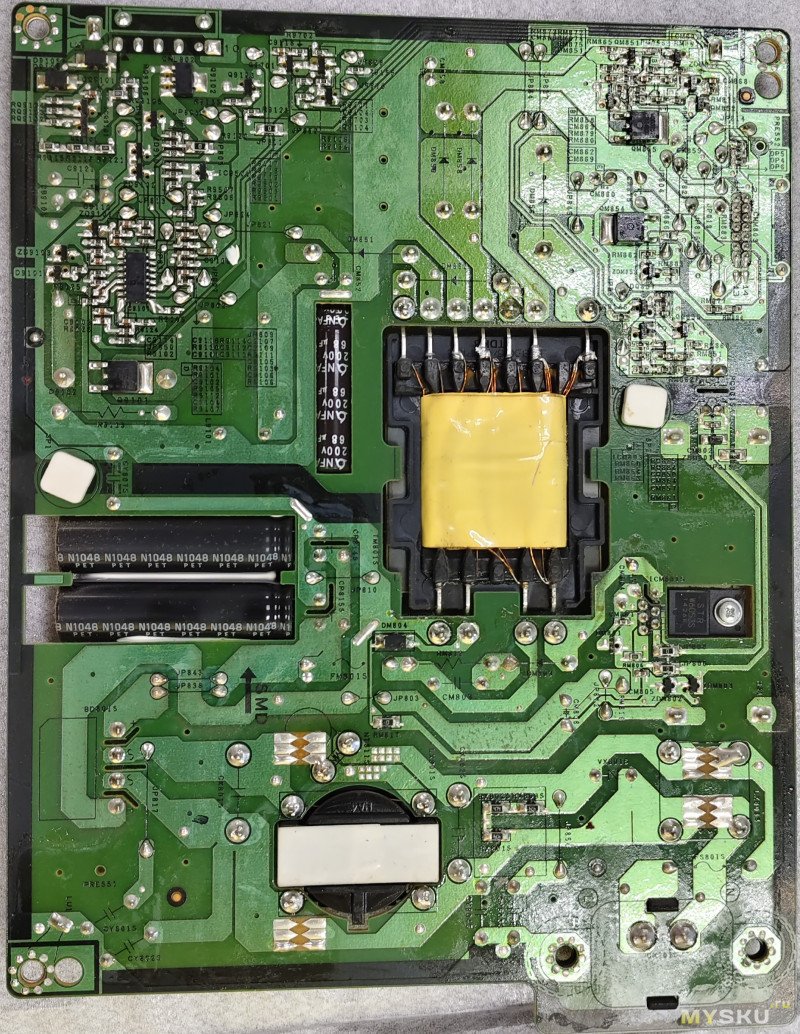

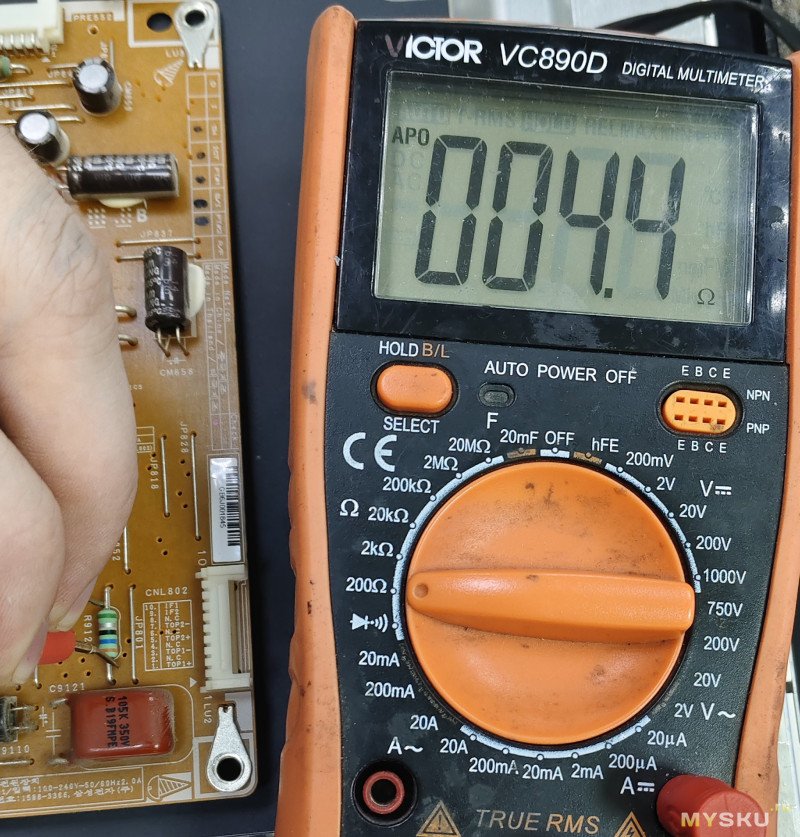

Под разъемом подсветки есть резистор R9120 номиналом 3.6 Ом. Мультиметр неверно измерил из-за щупов (внутри провода перебились — их заменил)

Нужно увеличить номинал этого резистора. У меня нужного не нашлось и я запаял последовательно на 1.5 ома. Общее вышло 5.1 ом, ток уменьшился на 30%

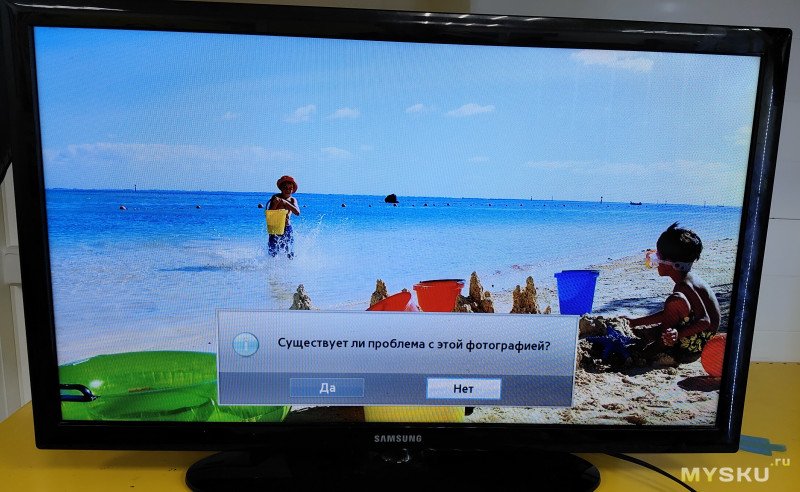

На этом можно собирать телевизор и использовать по назначению.

На этом у меня всё, спасибо за внимание!
