Замена подсветки тв 32" LEFF 32H120T

Приветствую.

Телевизор ничего не показывает, но если посветить фонариком — то картинка просматривается? Причина — в сгоревших светодиодах подсветки, реже неисправность конденсаторов на системной плате

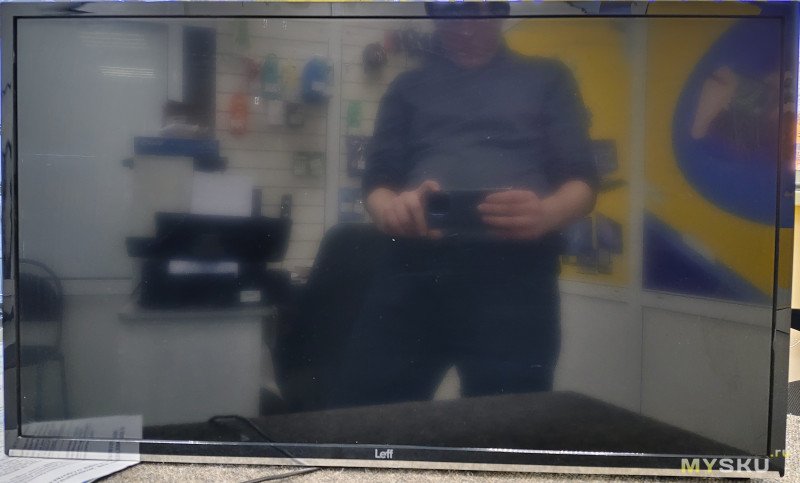

В этом топике рассмотрим процесс разборки и полной замены подсветки в телевизоре LEFF 32H120T.

Телевизор 2020 года выпуска, отработал примерно 4-5 лет. Из инструкции, срок службы тв — 3 года.

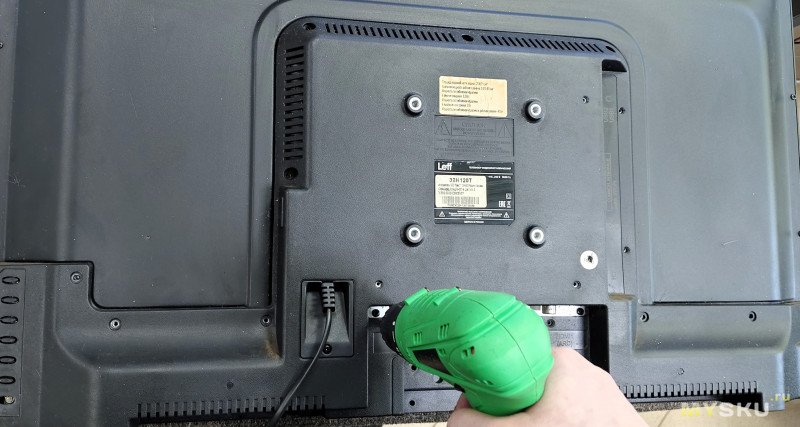

Начнем разборку. Располагаем телевизор экраном вниз на ровной поверхности, откручиваем винты задней крышки и снимаем её.

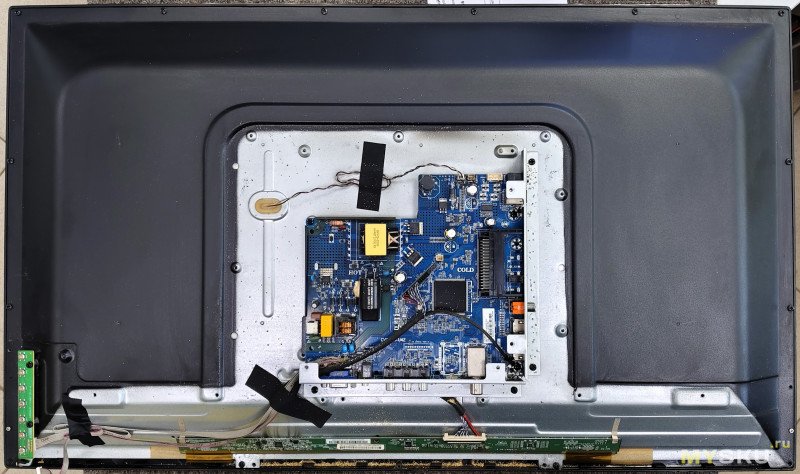

Внутри системная плата с блоком питания CV512H-U4. Крупно фото платы сделать забыл

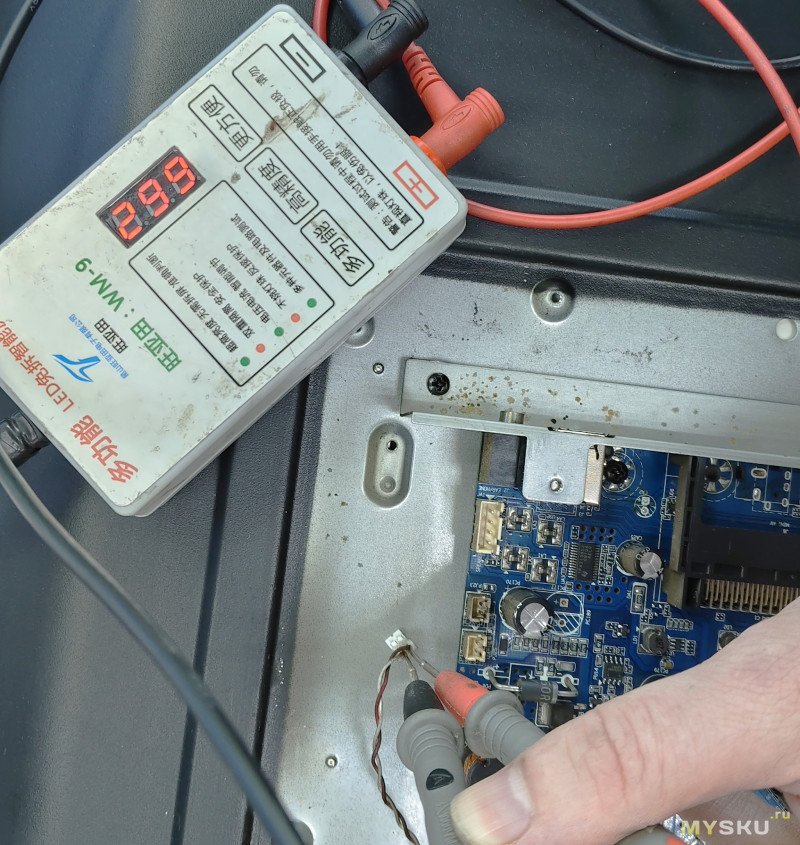

Проверяю тестером подсветку, он показывает 299 вольта, а должен при исправных светодиодах в районе 72 вольт (12 последовательно соединенных светодиодов по 6 вольт). Проблема в подсветке (да и визуально не видно свечения).

Разберем телевизор для замены планок подсветки.

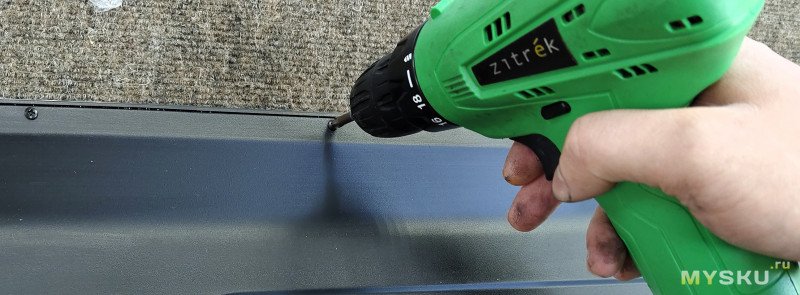

Откручиваем по периметру саморезы, удерживающие переднюю рамку.

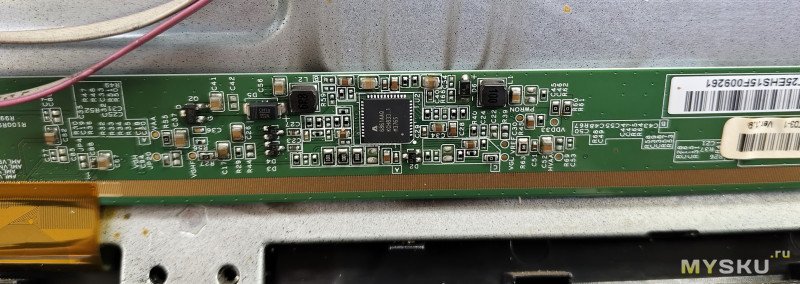

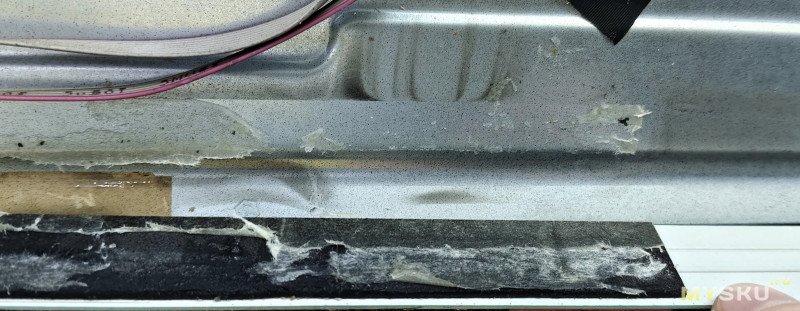

Снизу тв отклеиваем плату матрицы от корпуса. Заметил копоть, но ничего горелого на плате нет.

Снимаем переднюю пластиковую рамку.

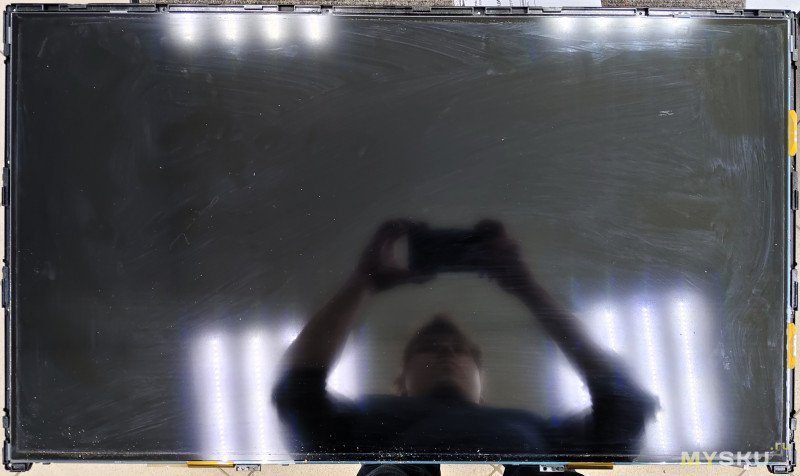

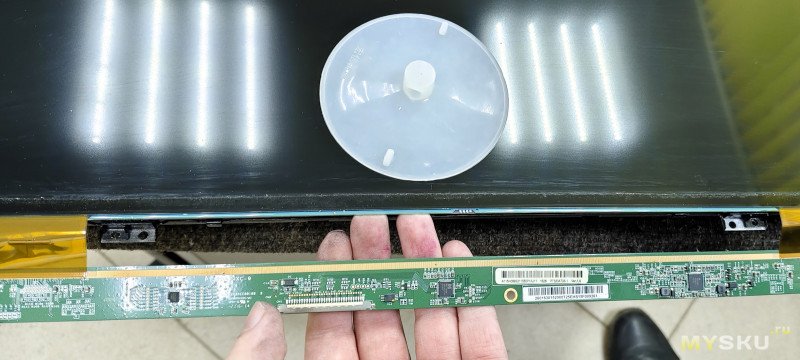

Демонтируем матрицу. Присоской приподнимаем стекло и по центру снизу/сверху подхватываем пальцами (можно подложить пластиковые карточки, что бы давление распределилось на бóльшую площадь), поднимаем и переносим на чистое ровное место.

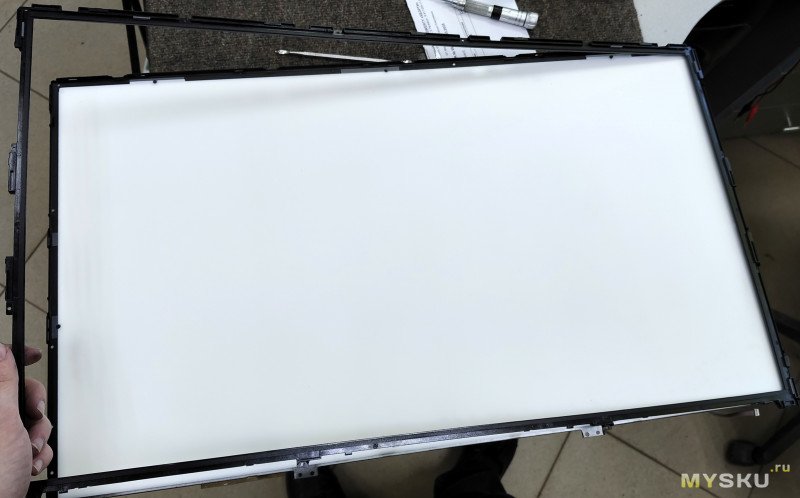

Отщелкиваем из корпуса и снимаем рамку, на которой лежала матрица.

Извлекаем рассеивающие плёнки, их не разделяем что бы пыль не попала, да и при сборке не перепутать.

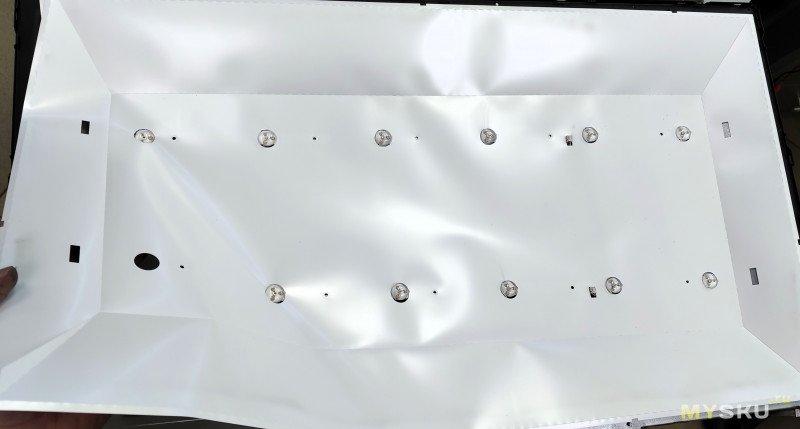

Снимаем отражатель светодиодов.

И тут есть следы копоти. Судя по всему внутрь копоть попала извне, т.к следов горения внутри тв нет.

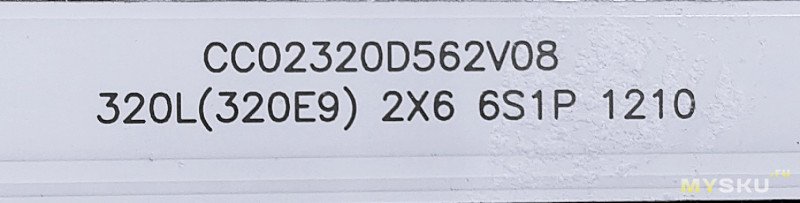

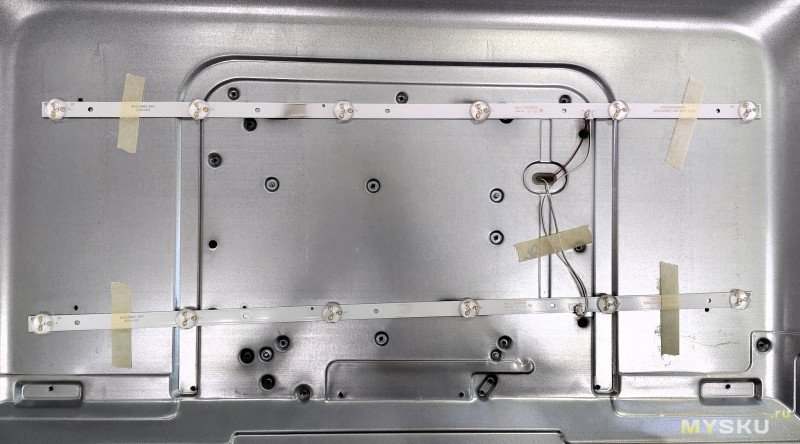

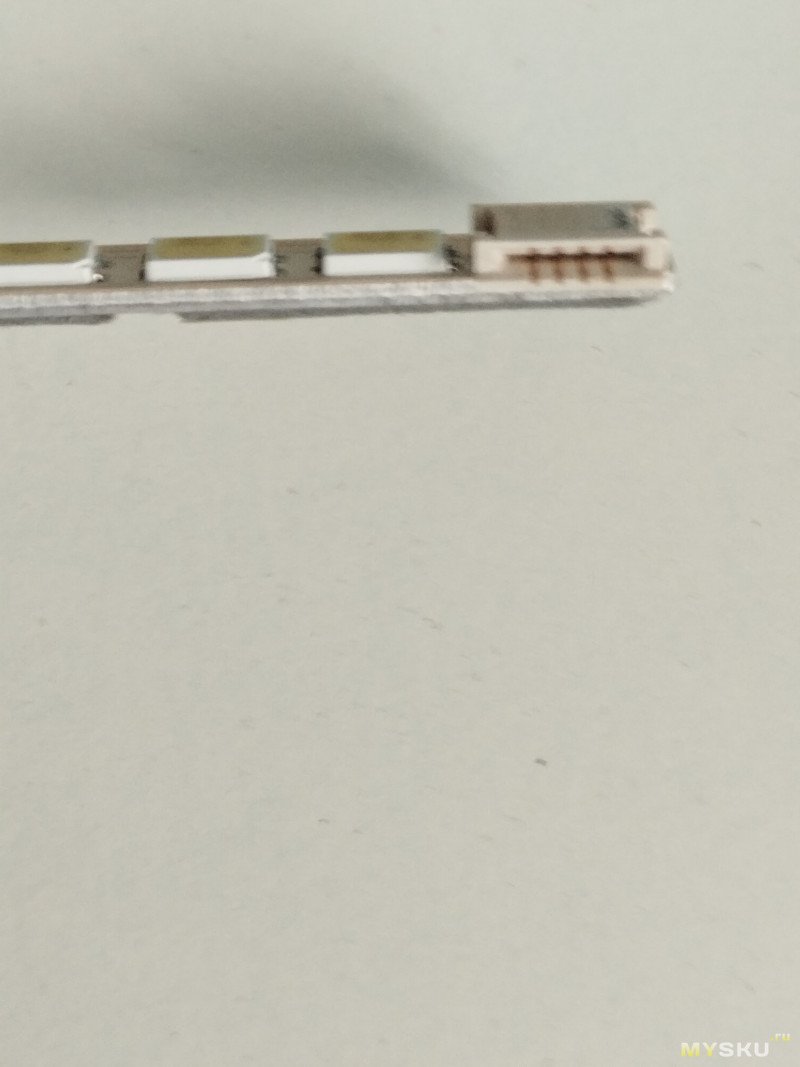

Планки подсветки CC02320D562V08. 12 светодиодов по 6 вольт.

По маркировке заказал новую подсветку , цена копеечная. Перепаивать светодиоды при наличии (под заказ пару дней) готовых планок я не стану. Совсем обленился))

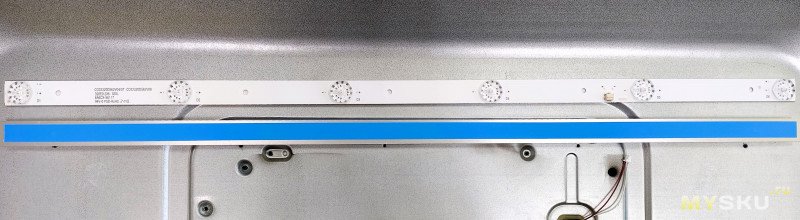

Планки на алюминиевой основе, с теплопроводящим двухсторонним скотчем.

Приклеиваем их на место старых и собираем телевизор в обратной последовательности. При установки матрицы следите за её сторонами и углами — должны находится в углублении рамки.

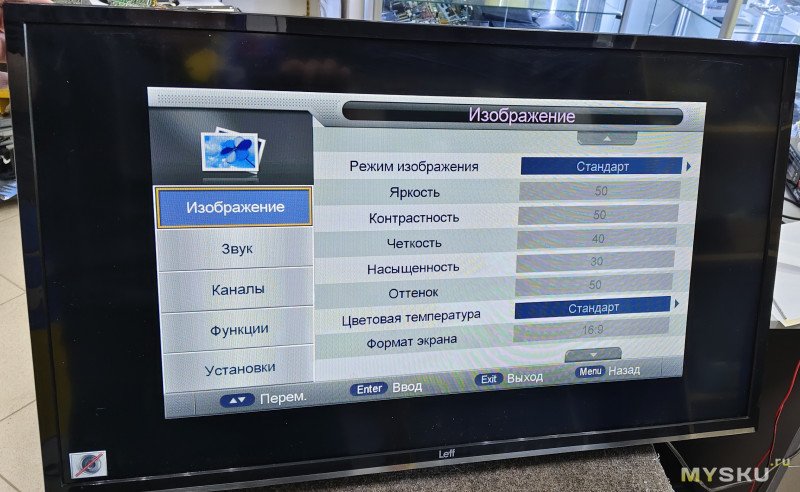

Включаем — картинка без пятен и засветов.

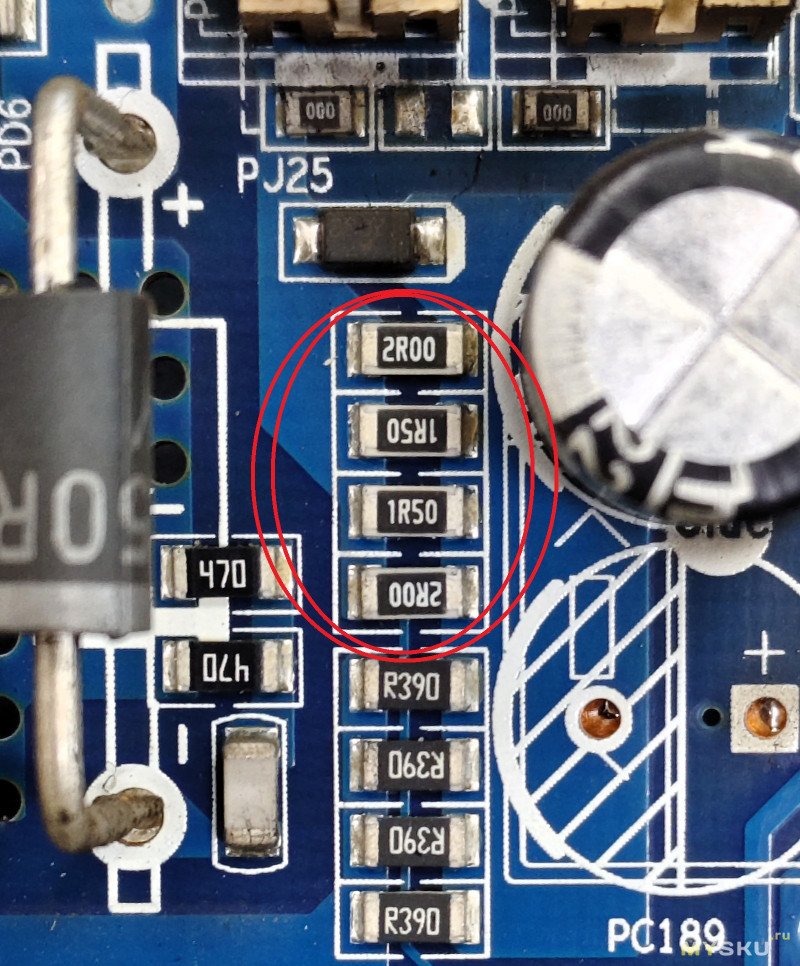

Для продления срока службы новой подсветки нужно понизить ток на светодиоды. Для этого нужно убрать один или 2 резистора на плате, расположение ровно под коннектором подсветки.

Это резисторы 2 шт 1.5ohm и 2 шт 2.0ohm

Убираем один на 1.5ohm. Ток снижается на ~30%, яркость снизилась несущественно.

На этом у меня всё, спасибо за внимание!

Удачных ремонтов!
