Замена подсветки тв SUZUKI SZTV-32LED6

Доброго времени суток!

Принесли телевизор с до боли знакомой всем нам проблемой — подсветка. Но нет, она погасла не полностью — светится только половина экрана. Это указывает на проблему в подсветке. Ну что, разберем и заменим eё?)

Телевизор произведен в апреле 2020 года, прошло 5 лет с момента выпуска

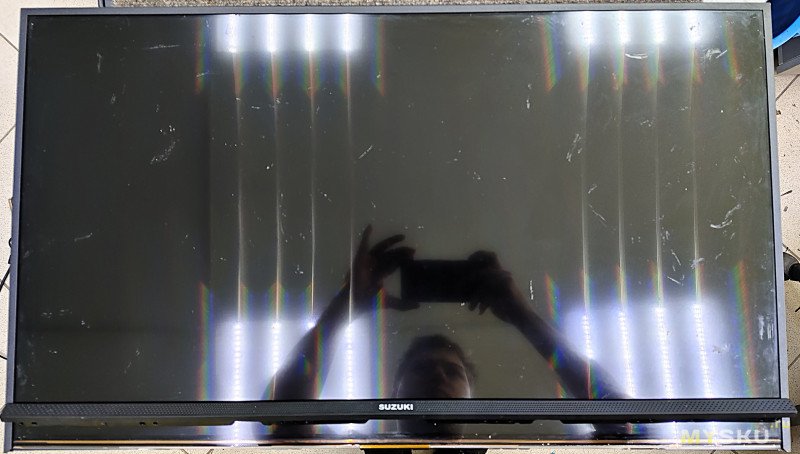

Показывает следующим образом — левая сторона подсвечивается, правая затемнена

Снимем заднюю крышку и проверим конденсаторы.

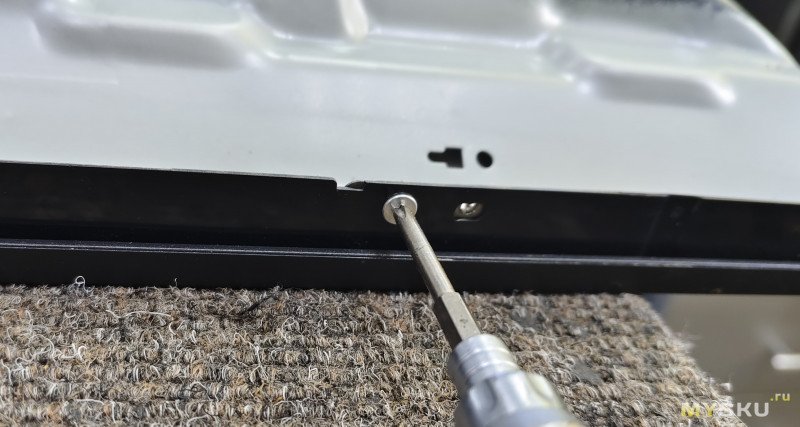

Крышка держится на двух винтах. Откручиваем их и сдвигаем её вбок.

Внутри плата системная плата с блоком питания

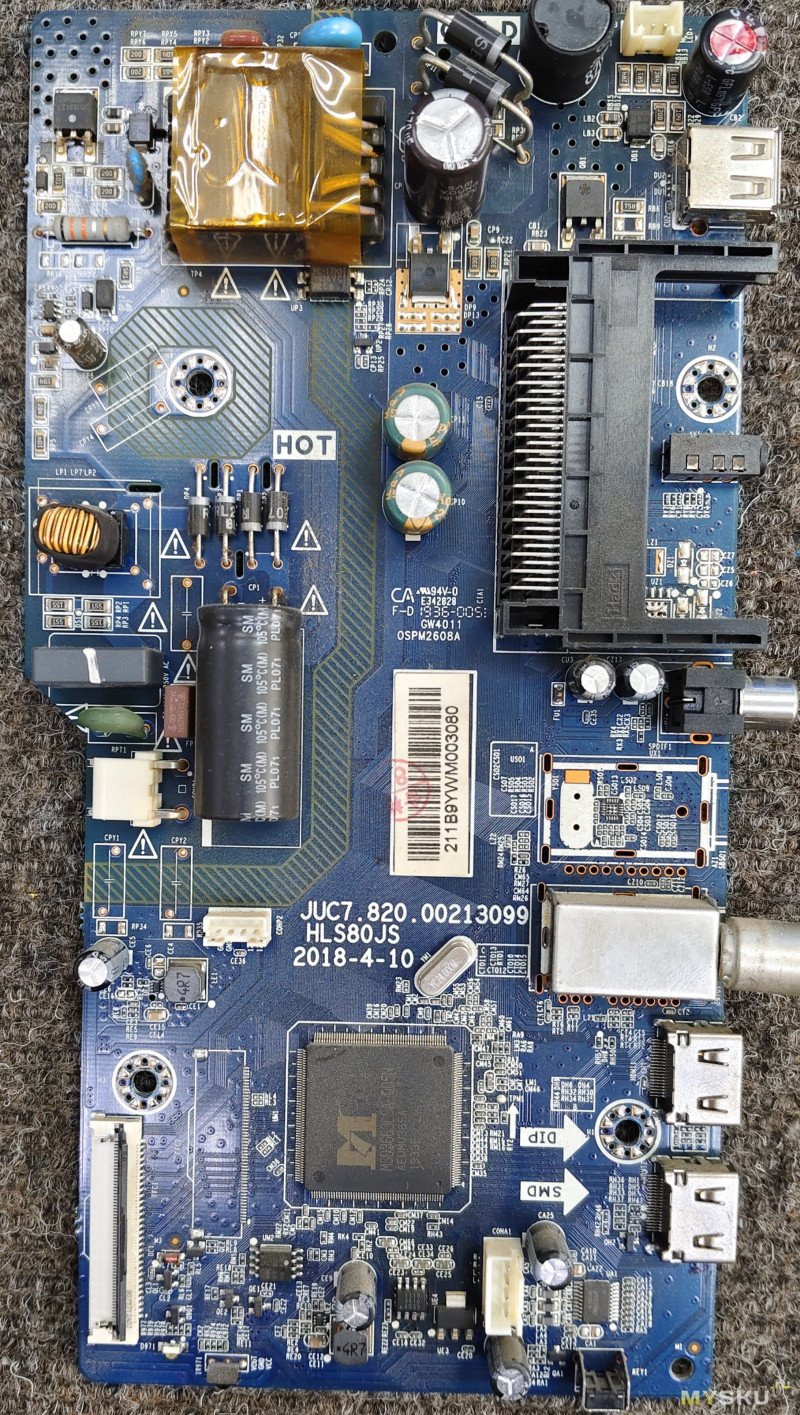

Маркировка JUC7.820.00213099
HLS80JS

 На плате был вздут конденсатор под двумя диодами, емкость не помню, но по схеме 560мкф 25v. На фото выше он уже заменен. Включаю для проверки.

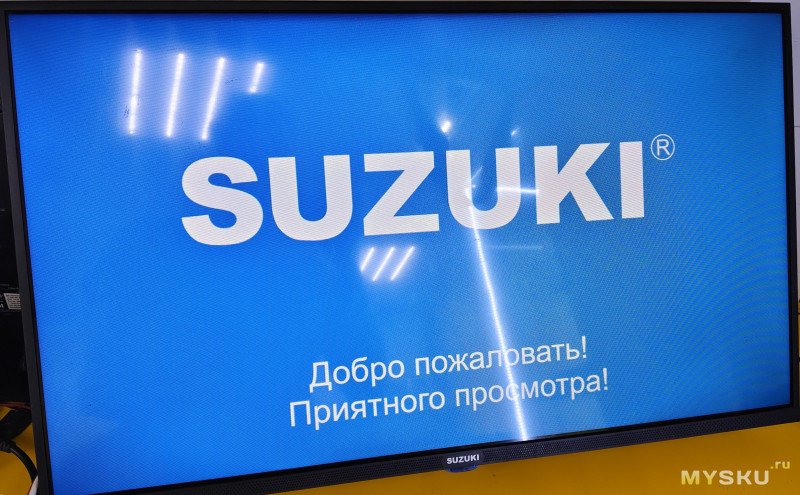

Картинка то есть, но при включении видно, что на середине экрана есть моргания, да и картинка отдает синевой. Значит меняем подсветку.

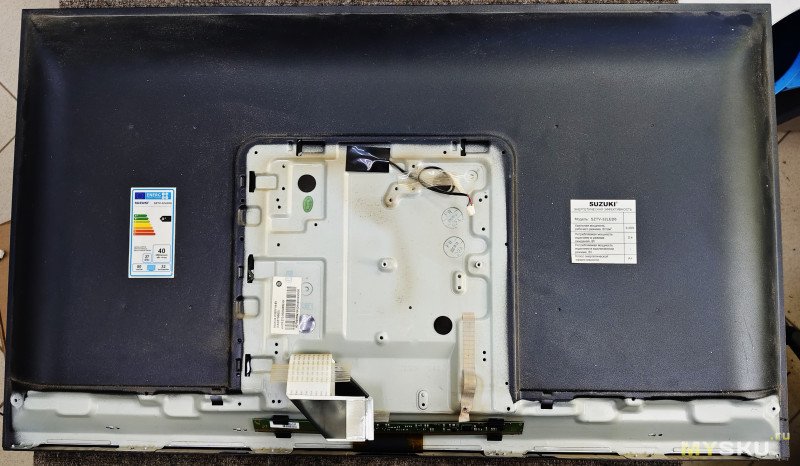

Откручиваем провода и шлейфы, снимаем плату и динамики

Переворачиваем и откручиваем винты в нижней части телевизора

Снимаем элемент, удерживающий матрицу снизу

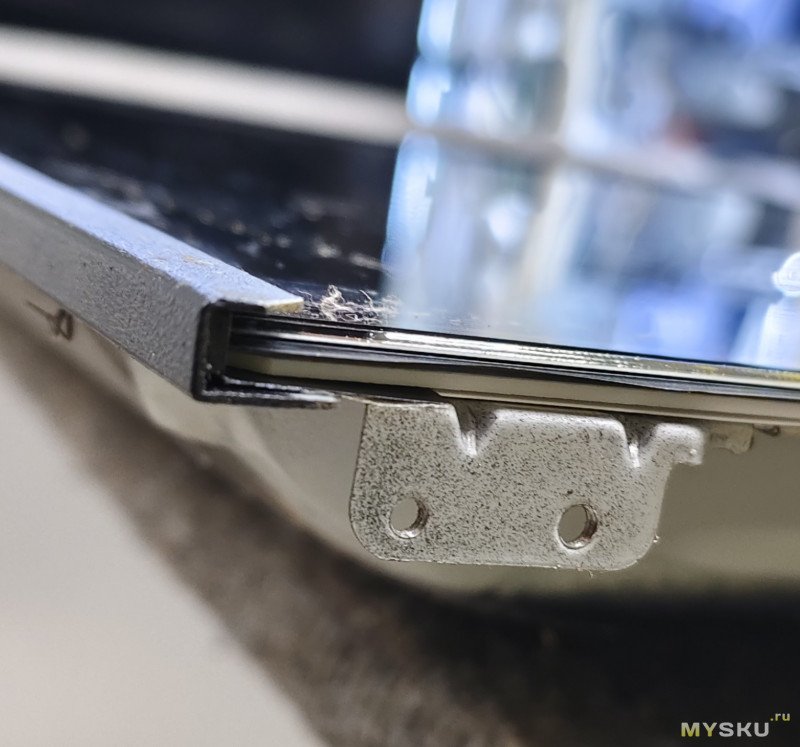

Теперь снимаем матрицу. В этой модели тв ничего отщелкивать не нужно, здесь матрица задвинута в паз корпуса.

Извлекаем плату (t-con) матрицы снизу на шлейфе из креплений корпуса и ладонью или присоской, не надавливая на стекло, сдвигаем матрицу немного вниз. А далее руками сверху и снизу медленно, без перекосов вытягиваем из пазов.

Вместе с матрицей снимаются и рассеивающие свет элементы. Они проклеены по периметру скотчем, поэтому этот «бутерброд» не развалится.

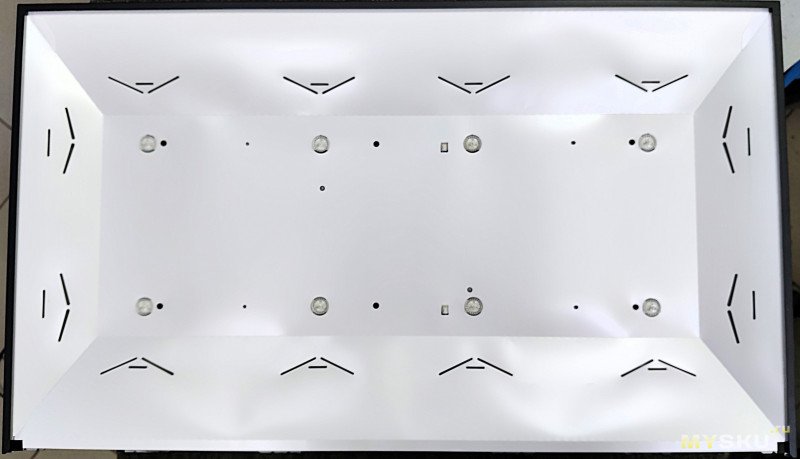

Подсветка. Первая реакция была примерно такой:

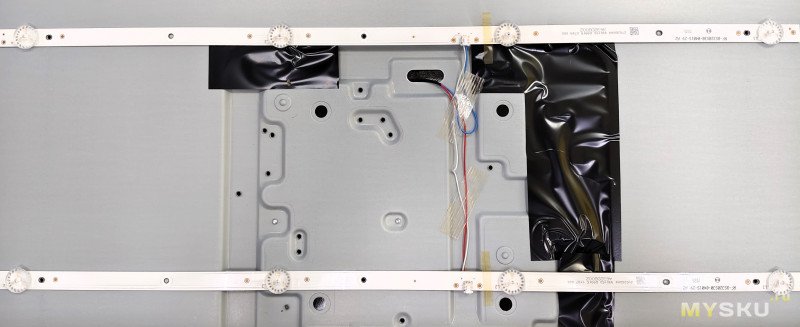

А где всё?) Такое малое количество светодиодов на 32" диагональ я вижу впервые. В дешевых тв обычно 12 шт, а тут решили поставить 8 шт (напряжение 6 вольт). Но тем не менее проработало «прилично» по времени. Хотя может включали раз в неделю — этого я уже не узнаю.

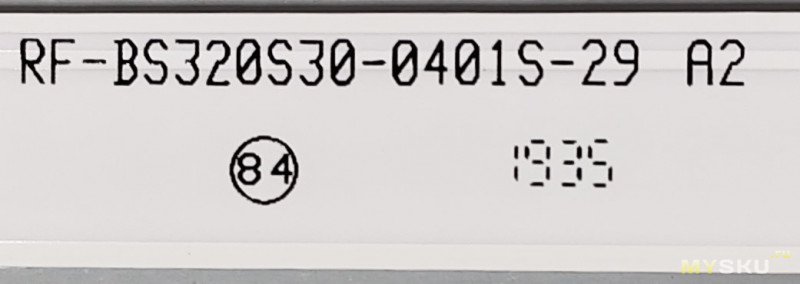

Маркировка RF-BS320S30-0401S-29

Новую подсветку брал на озон. Можно было конечно перепаять светодиоды, но было лень, или завал другой техники, не помню уже :)

Под светодиоды мажем термопасту (или приклеиваем теплопроводящий скотч) и собираем в обратной последовательности. При установке матрицы в корпус следите за углами, задвигайте аккуратно.

Включаем — все хорошо, пятен не наблюдается.

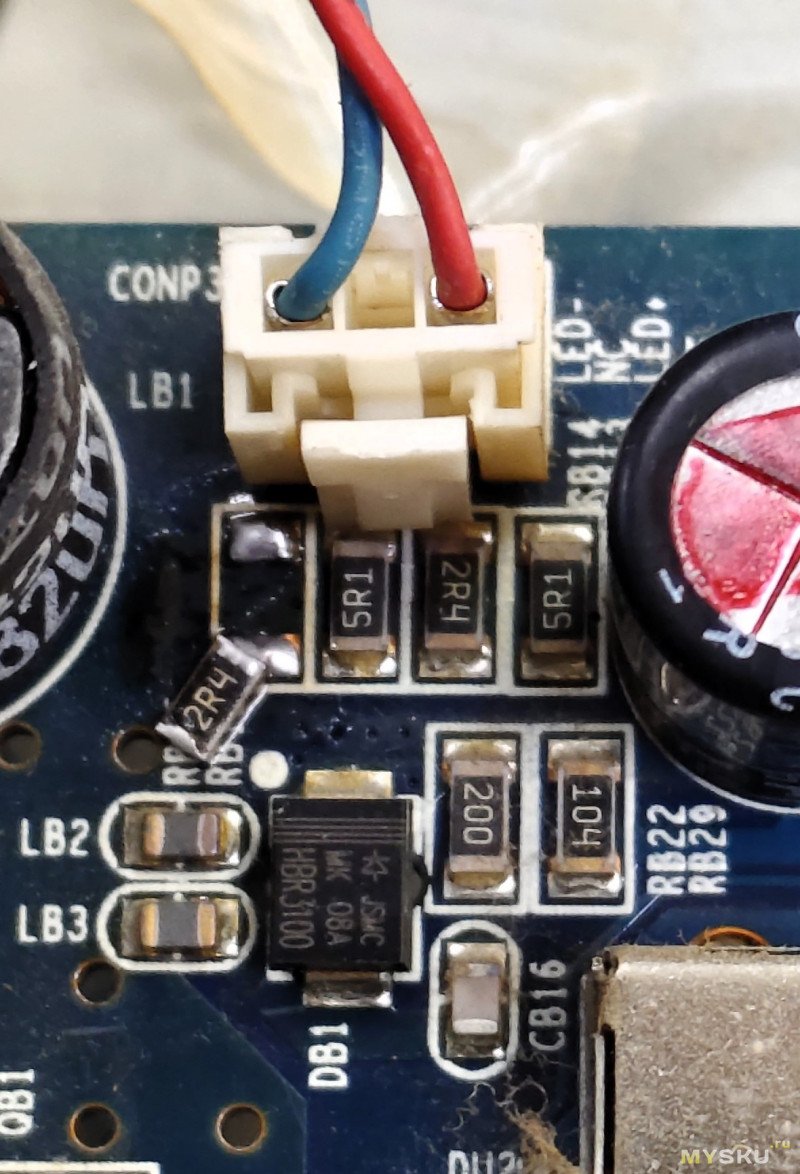

Думаю не лишним будет убавить ток на подсветку. Ток с завода — 240ma. Ровно под разъемом расположены 4 резистора (2 шт 2.4ом и 2 шт 5.1ом). Снимаем один на 2.4 и получаем 160ma.

Несмотря на снижение тока на 50% яркость экрана снизилась несущественно и её уровня более чем достаточно. В помещении достаточно светло и я не испытал недостатка в яркости картинки, иначе вернул бы все обратно)

На этом у меня всё, спасибо за внимание. Удачных ремонтов!
