Всех приветствую!

Сегодня в ремонте телевизор HYUNDAI H-LED43EU7008 с необычной проблемой — спустя 15-30 минут подсветка начинает моргать и после совсем пропадает, но через некоторое время опять запускается и так по кругу.

Светодиоды или что-то другое? Попробуем отремонтировать без схем и осциллографов.

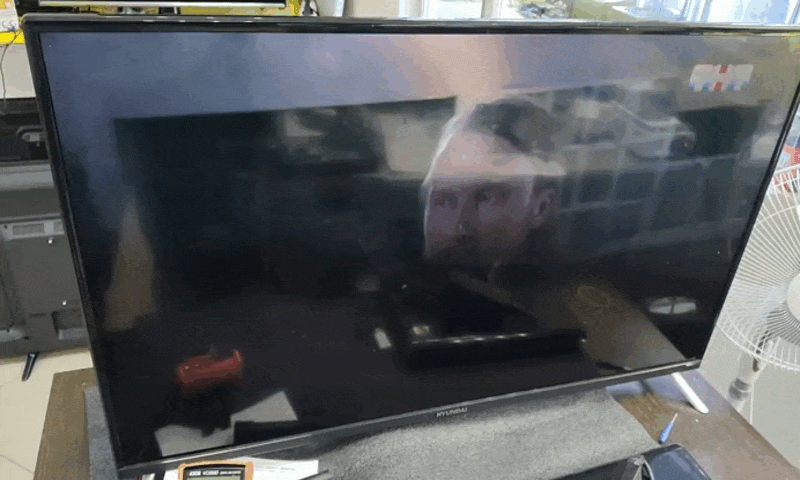

Итак, у телевизора после примерно получаса работы начинает моргать подсветка, а после вовсе отключается. Выглядит это так

Снимем заднюю крышку и оценим внешнее состояние — может сразу станет понятно в чём дело.

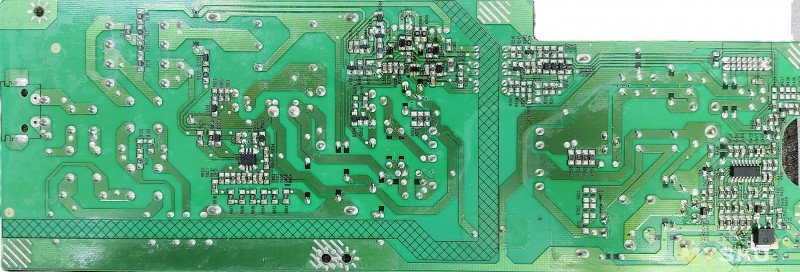

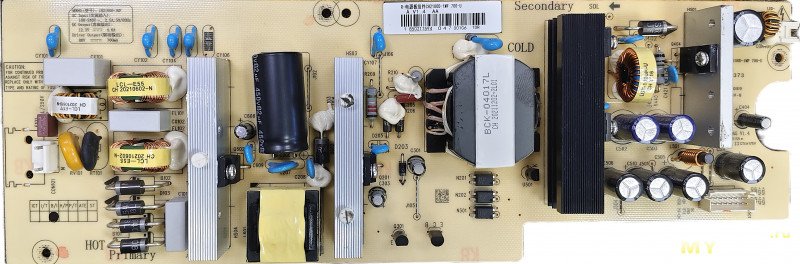

Блок питания CH2100D-1UF

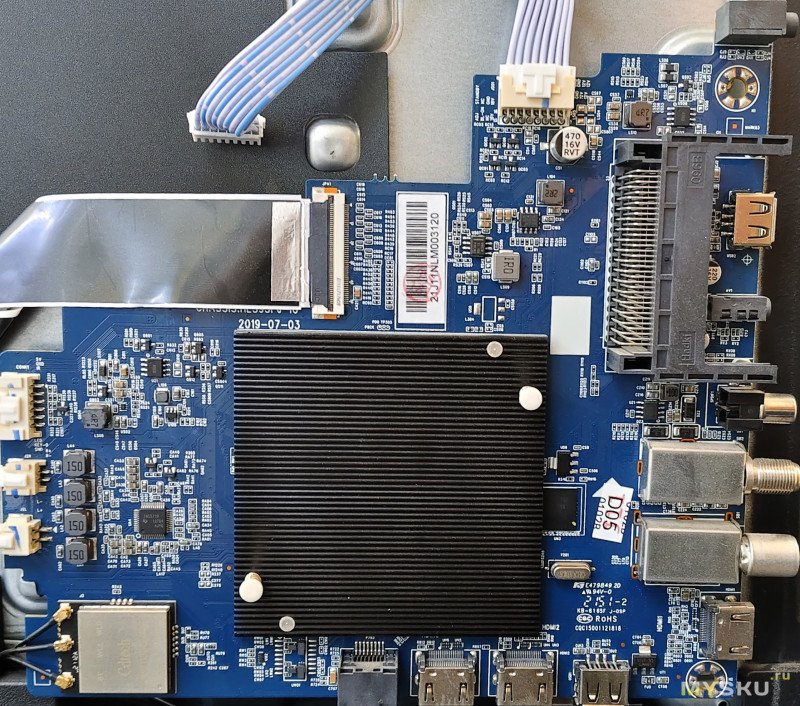

Системная плата JUC7.820.00248289

Внешне все отлично — нет вздутых конденсаторов и сгоревших элементов.

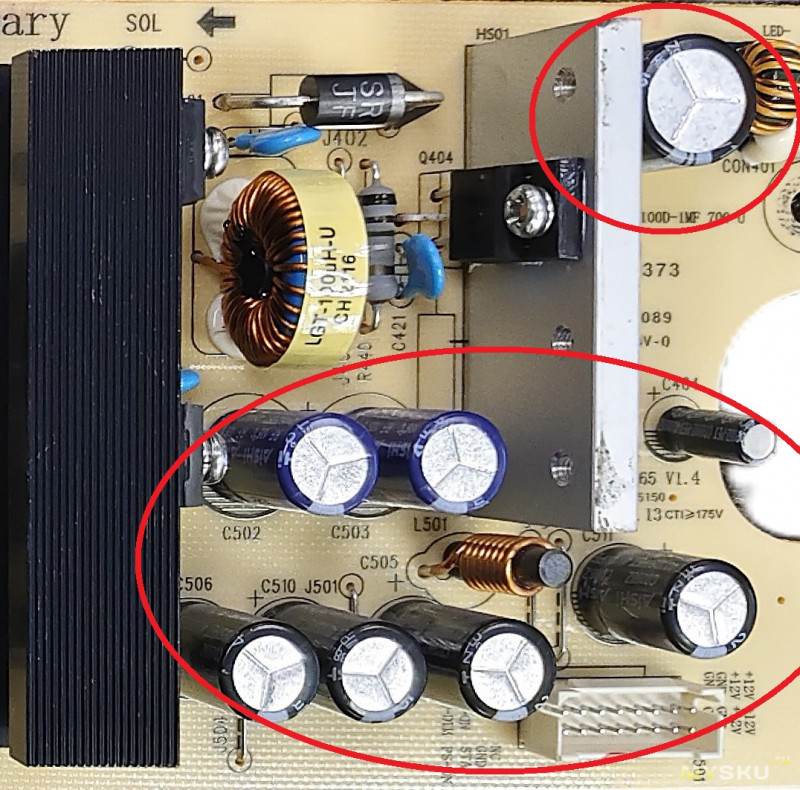

Первым делом проверил конденсаторы после трансформатора — они могут быть внешне ок, а при проверке сильно завышено ESR.

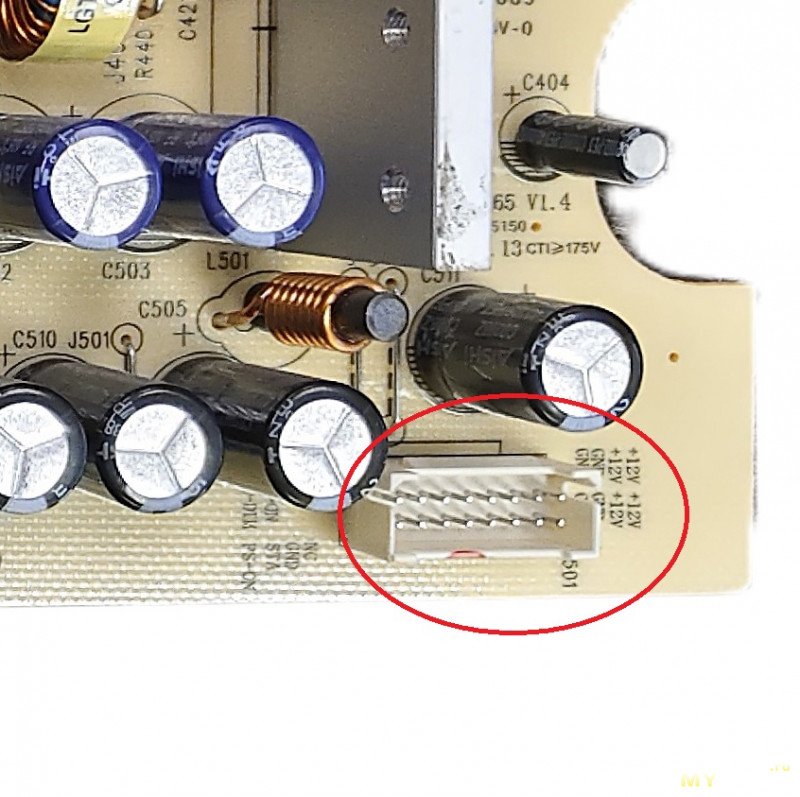

С ними все отлично. Далее проверяю напряжение +12v (последние 4 контакта)

12.4v стабильно. Проблема не в основном питании.

Потом я переключился на другие дела, а тв оставил без задней крышки. И на следующий день включил его для фона. Прошло 30 минут, час, два — а подсветка не моргает! Закрыл крышку, подождал — моргает, но как только снимаешь её, через 5-10 секунд подсветка запускается и работает без проблем.

Светодиоды? Но тогда бы в течении дня дефект проявился, а так работает продолжительное время на полной яркости.

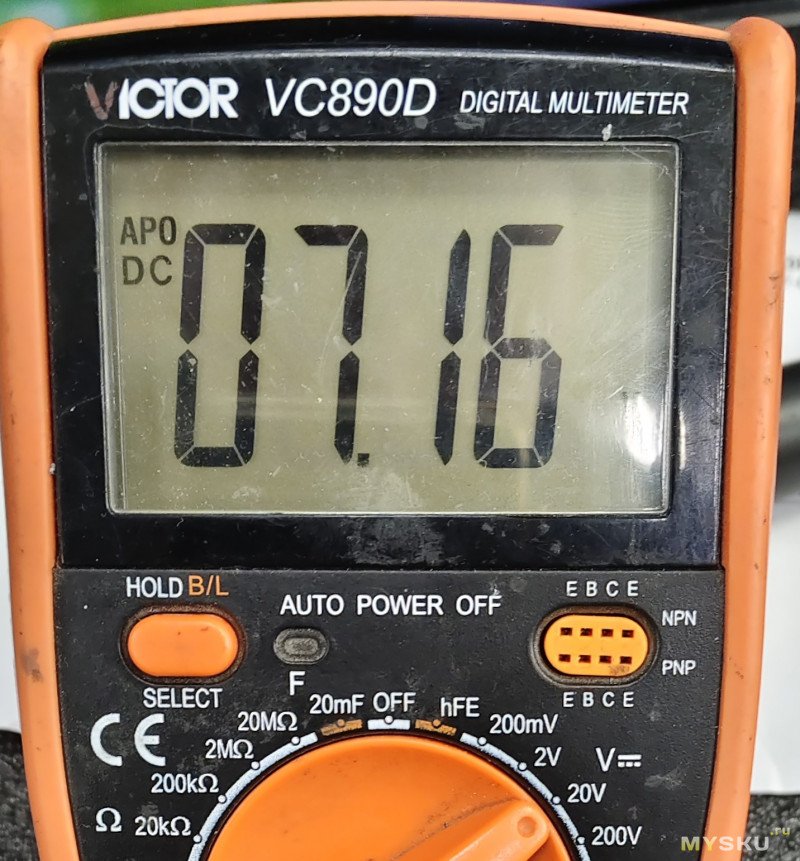

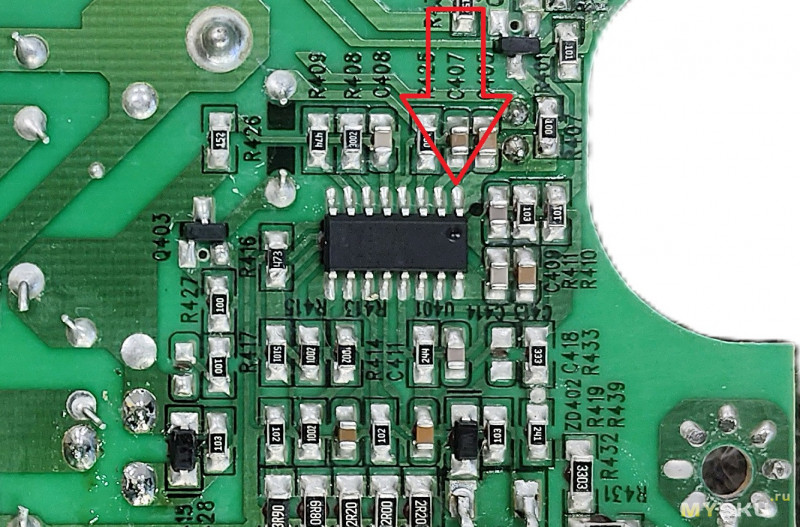

Подумал на LED драйвер mp4012. Решил проверить его питающее напряжение. Подпаял провод к 1 пину, вывел наружу и закрыл крышку. Включил — все нормально, +12v. Но через время вижу снижение напряжения до 7 вольт и ниже. При этом напряжение на коннекторе +12v, без просадок.

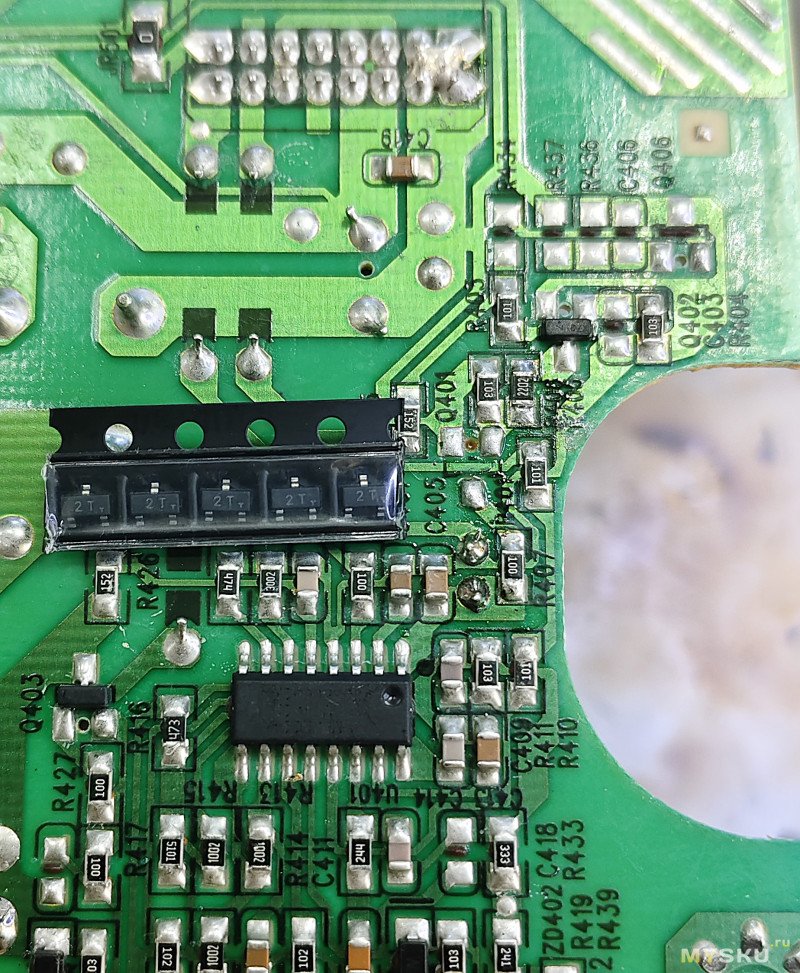

Смотрю по плате — дорожка ведет к MMBT4403, Транзистор PNP 40В 0.6А (маркировка 2T). Может в нём причина? Меняем на новый.

Ничего не поменялось и неисправность осталась. Поменял другой транзистор что выше справа на всякий случай, он тоже участвует в схеме — всё так же.

Хотел было поискать саму микросхему MP4012 для проверки (её обвязку проверил и все нормально), но меня всё смущал тот факт, что при снятии крышки работоспособность быстро восстанавливалась. Это значит какой то элемент немного остывает и начинает работать.

Для проверки моей догадки включил телевизор, взял фен для волос и начал дуть горячим воздухом на блок питания — на участок после трансформатора (без фанатизма). Но ничего не изменилось — подсветка работает. Тогда поток горячего воздуха направил на системную плату. И в один момент я увидел реакцию — подсветка отключилась, но после прекращения подачи горячего воздуха почти сразу включилась. О как, я думал проблема в блоке питания, а ведь были мысли заказывать его. Оказался не в нём причина.

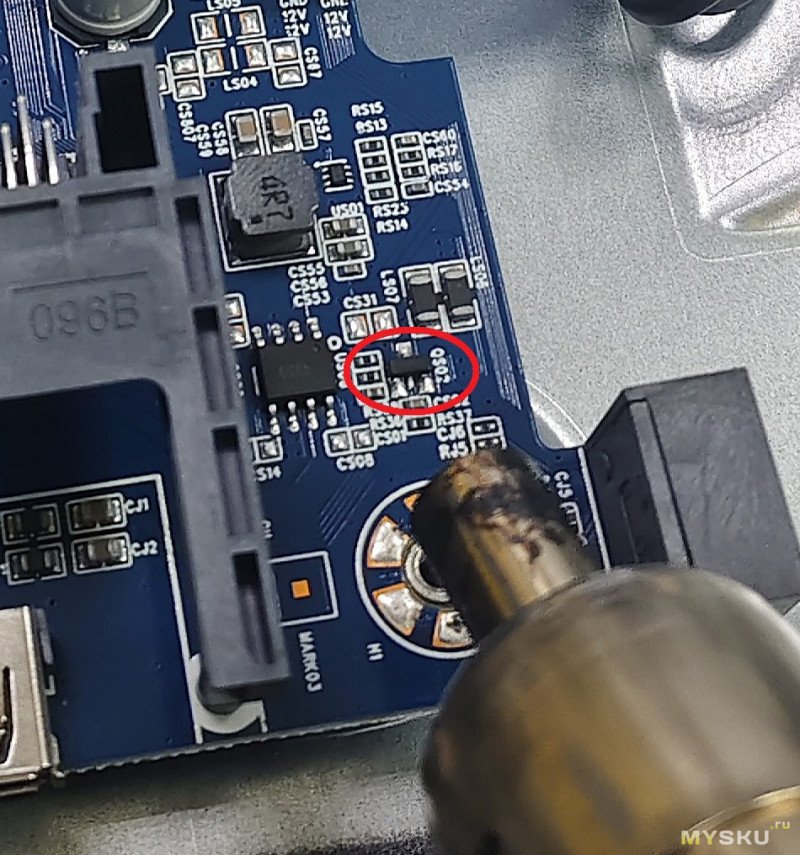

Начал паяльным феном локально греть (немного, 100-130 гр) элементы и нашел причину — транзистор 1AM (MMBT3904, [1AM], Транзистор биполярный, NPN, 40В 200мA, 350мВт, SOT23-3). Как только на него попадает теплый воздух — подсветка выключается.

Заменил его, проверил на реакцию при нагреве — всё работает.

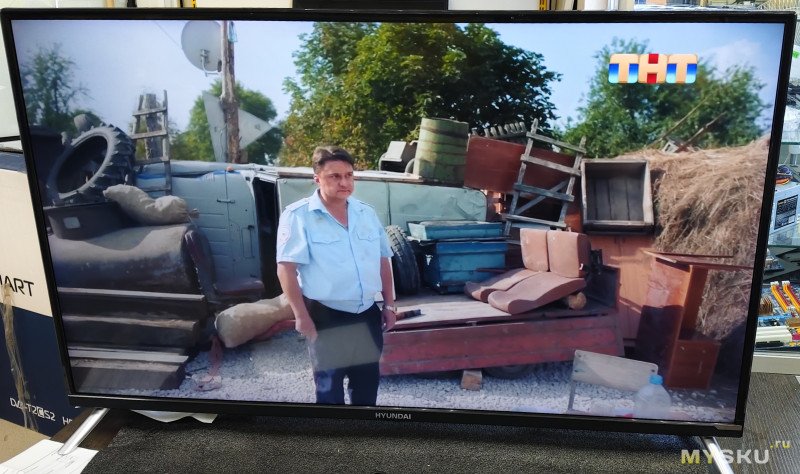

Закрыл телевизор, день прогона — всё отлично!

Мастера наверняка скажут — нашел бы схему, посмотрел что куда и т.д… У меня спустя 5 минул в глазах зарябило и голова заболела и я закрыл её нафиг))

Вот такой ремонт получился, как говорится

Пока не дунешь, чуда не произойдет !

 Спасибо за внимание, удачных ремонтов!
