Телевизор Starwind SW-LED40BA201 | Замена подсветки

Отказ подсветки в ЖК-телевизоре — распространённая неисправность, проявляющаяся в виде отсутствия изображения при сохранении звука и слабой видимости картинки под углом. Причина — либо неисправность одного или нескольких светодиодов, либо (не часто, но встречается) проблема в схеме формирования напряжения для её работы — чаще всего неисправность конденсаторов (их вздутие).

В этой статье рассмотрим процесс разборки и замены подсветки в телевизоре  Starwind SW-LED40BA201

Данный телевизор, со слов владельца, отработал год — полтора и погас. Спустя 3-3.5 года все же решили отремонтировать. Почему так мало проработал — возможно брак какого то светодиода, а может смотрели круглые сутки.

Хотя казалось бы — срок службы 5 лет.

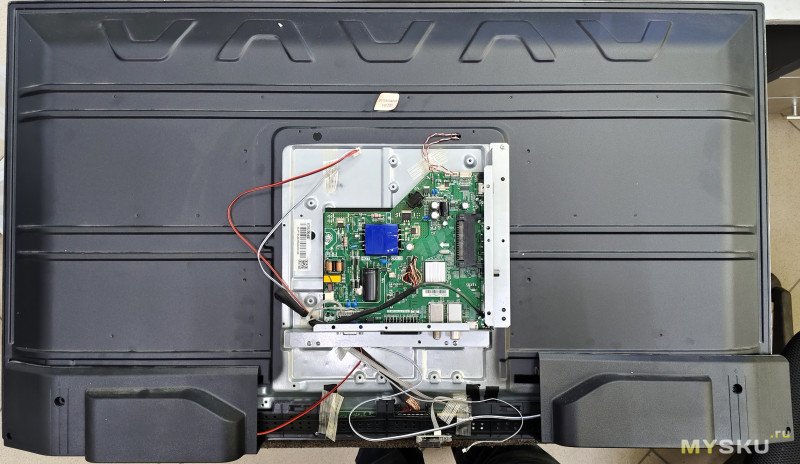

Начнем разборку. Располагаем телевизор экраном вниз на ровной поверхности, откручиваем винты задней крышки. Под ней располагается единственная плата MainBoard TP.MS3663S.PB801. Осматриваем её на предмет горелых элементов и вздутых конденсаторов. У меня все хорошо, но ранее был тв с такой же платой и там был вздут конденсатор подсветки и там проблема была в нём.

Отключаем провода, снимаем плату, динамики с корпусами.

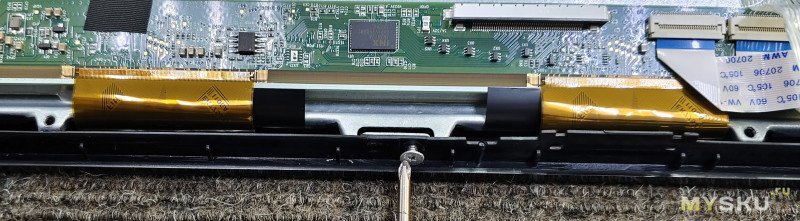

Снизу платы матрицы закрыты пластиковым элементом — откручиваем его удерживающие винты и снимаем.

Далее снизу откручиваем винты, удерживающие переднюю пластиковую рамку

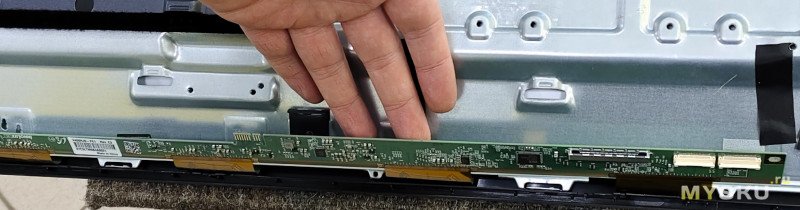

Теперь необходимо отключить и снять шлейфы, соединяющие 2 платы матрицы между собой и отсоединить их от корпуса. Подклеены они или просто вставлены в крепление на корпусе — сейчас   не помню.

Переворачиваем телевизор и отщелкиваем переднюю рамку от корпуса. Зацепы не жесткие — пластиковой карточкой прошел по периметру и рамка снята.

Снимаем матрицу. Обычно она лежит в пластиковой рамке, но тут её нет. Просто 4 резиновых уголка.

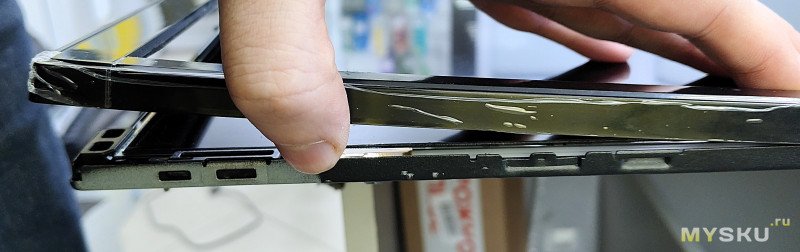

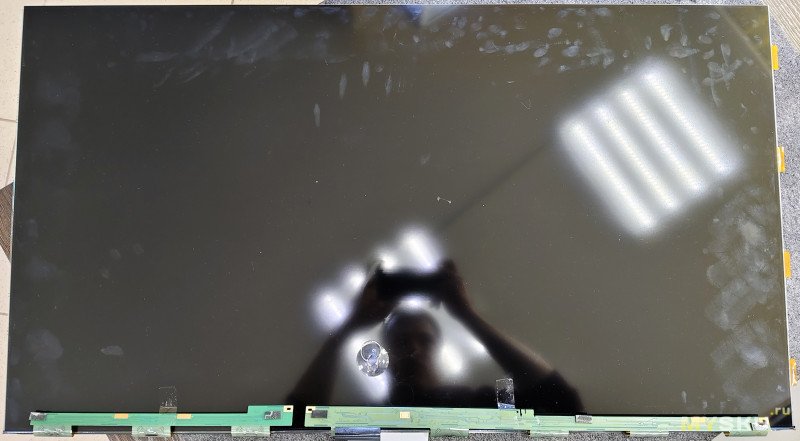

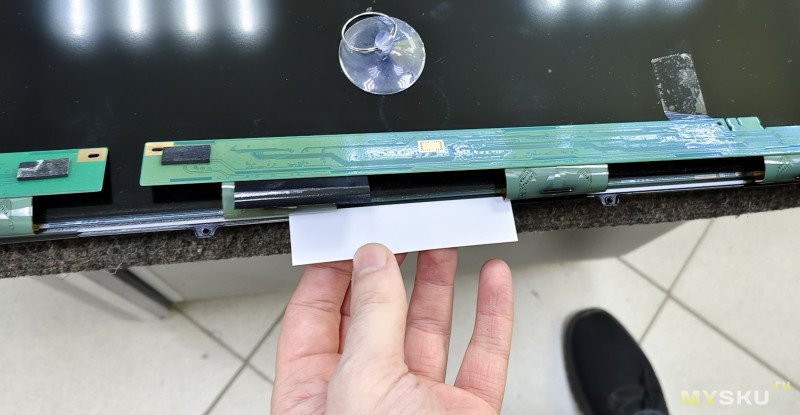

Подклеиваем платы матрицы к стеклу скотчем (аккуратно со шлейфами, не дергайте), приподнимаем присоской посередине снизу и сверху, подкладываем карточки для распределения нагрузки на бОльшую площадь и, взяв сверху и снизу посередине, переносим на свободное чистое место. Возможно снизу она будет подклеена скотчем — отклеиваем его.

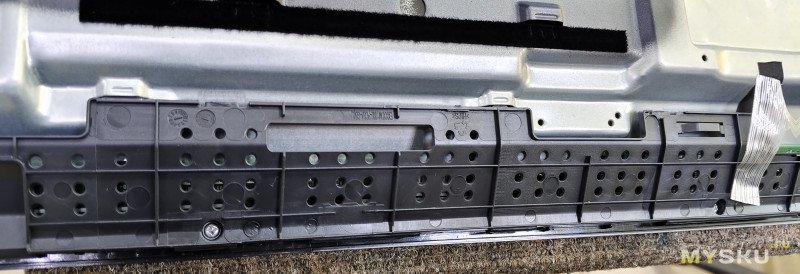

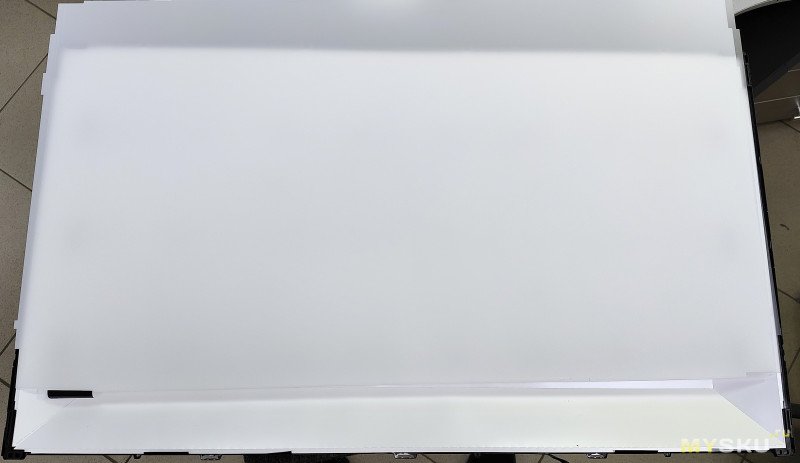

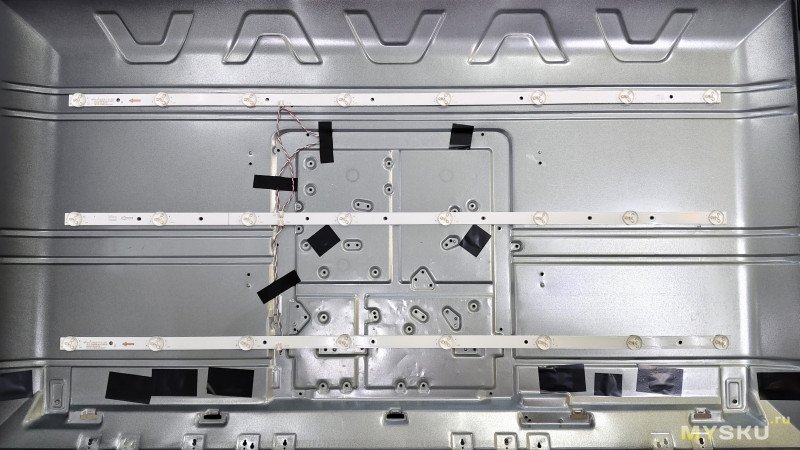

Снимаем рассеивающие элементы, откручиваем винты отражателя и светодиодных планок

В подсветке 24 светодиода напряжением 6 вольт

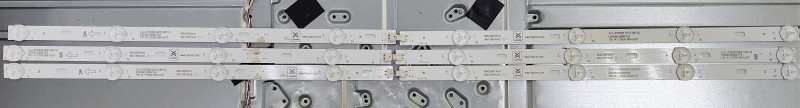

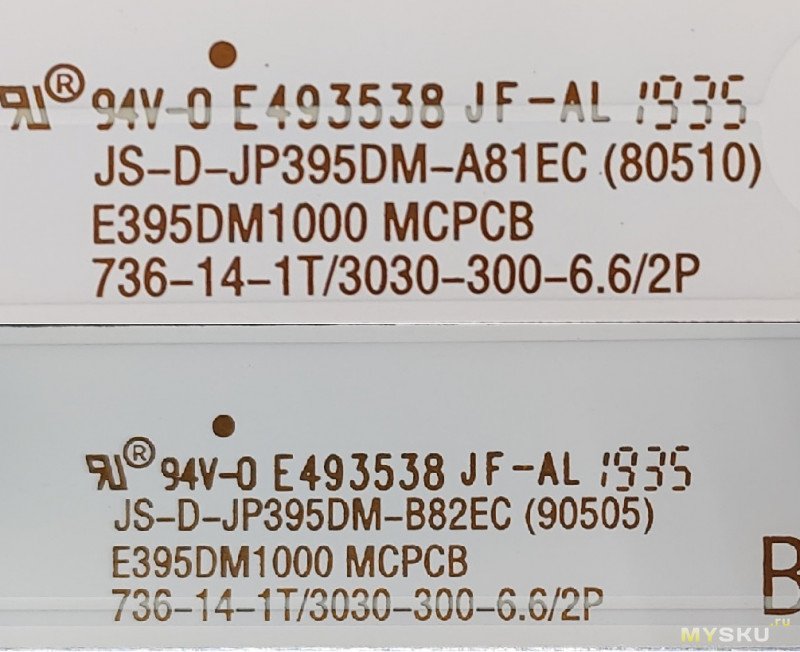

Маркировка планок: JS-D-JP395DM-A81EC, S-D-JP395DM-B82EC

По модели телевизора был найден комплект для полной замены подсветки за недорого на OZON.

В отличии от родной — каждая планка разделена на две. Это сделано для уменьшения размеров для транспортировки.

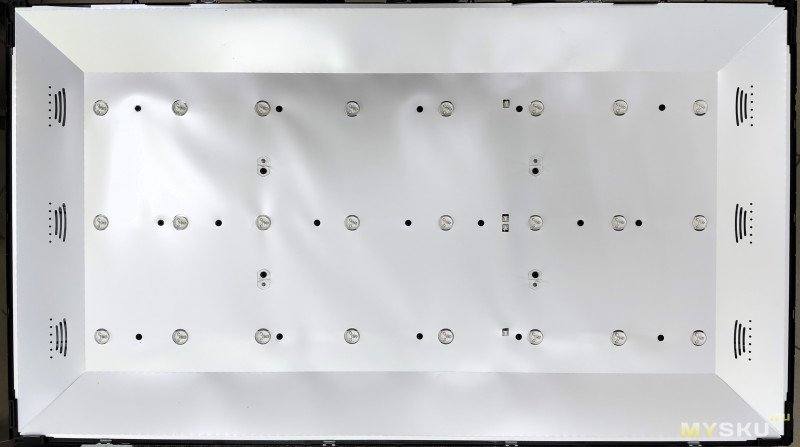

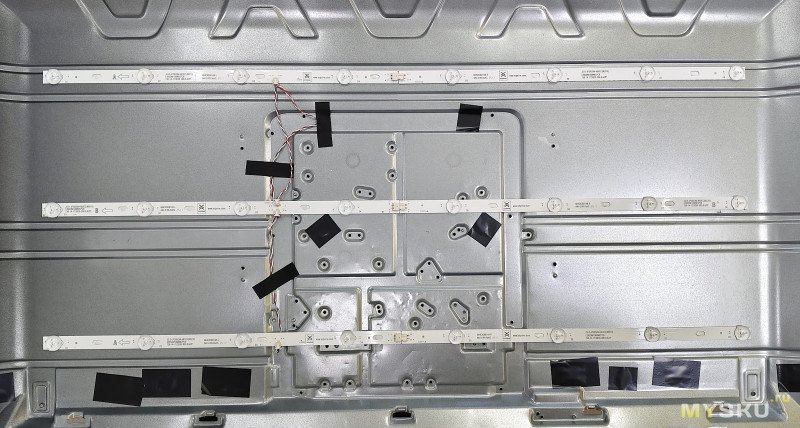

Собираем, приклеиваем на приклеенный на планках теплопроводящий скотч. Все подходит, расстояние между линзами как у родных.

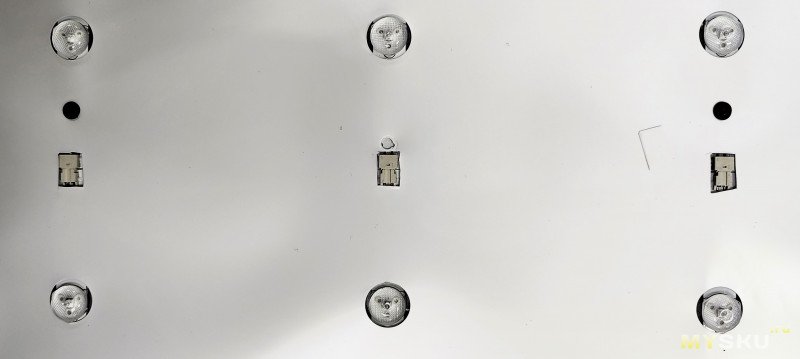

Еще прорезаем отверстия в местах коннекторов соединения планок, т.к отражатель немного ложится неровно и если этого не сделать возможно будут засветы на равномерной заливке.

Собираем в обратной последовательности. При установки матрицы следите за углами — они должны полностью лежать в резиновых уголках.

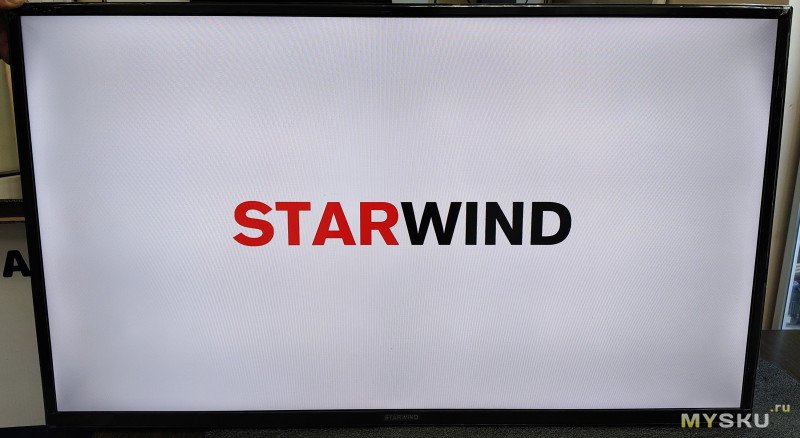

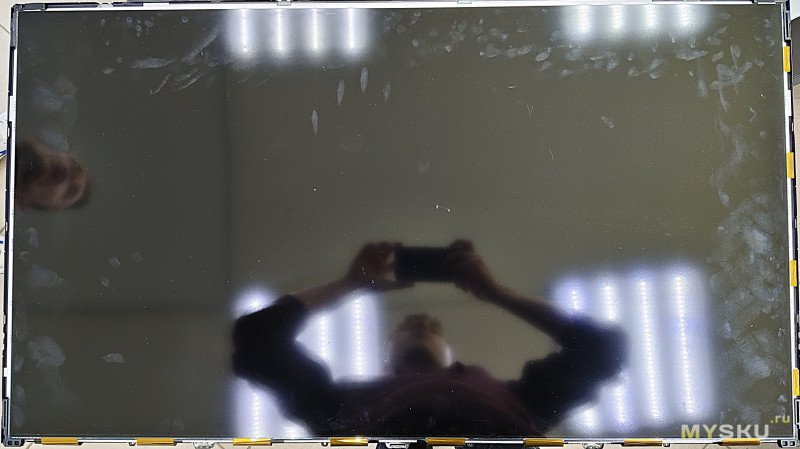

Включаем — картинка отличная, засветов и пятен нет. На фото есть неравномерность, но глазами их не видно. Не думаю, что с завода было идеально — не та ценовая категория)

Теперь снизим ток на светодиоды для продления срока службы новой подсветки.

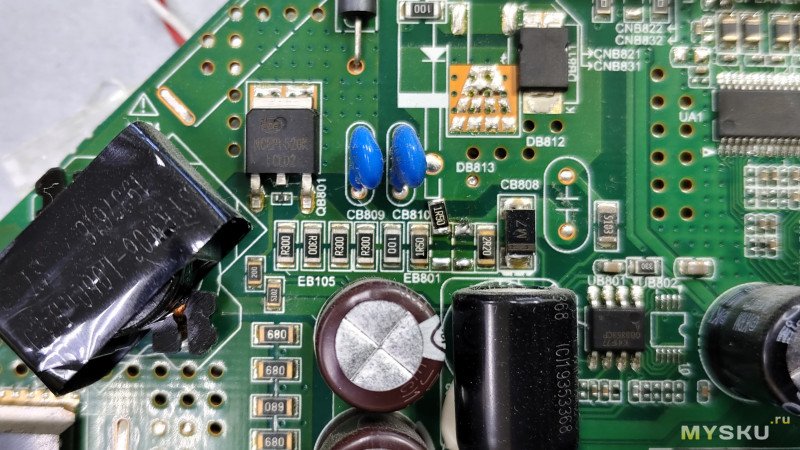

Чтобы уменьшить ток подсветки в телевизоре с платой MainBoard TP.MS3663S.PB801 и микросхемой драйвера OB3353CP, следует увеличить общее сопротивление параллельно соединённых резисторов датчика тока. Для этого достаточно удалить один или два резистора датчика. Резисторы датчика находятся между конденсаторами CB810 и EB801.

Я убрал резистор на 1.5 ом и уменьшил ток на 35-40% от номинала с завода.

Яркости подсветки все так же достаточно, а светодиодам полегче и они дольше прослужат :)

На этом я заканчиваю сей топик. Спасибо за внимание, удачных ремонтов!
