DEXP H32D8000Q | Замена подсветки телевизора

Доброго времени суток!

Как понять, что в телевизоре скоро «подходит» подсветка или она уже неисправна? В моей практике (в 90% случаев) обычно пропадает изображение, а звук остается. Иногда подсвечивается только нижняя или верхняя часть экрана, неравномерная подсветка (темные пятна или светлые пятна — отвалились линзы или деградировал светодиод), моргание в отдельном месте или всего экрана.

В данном топике расскажу и покажу, как меняется подсветка в телевизоре DEXP H32D8000Q.

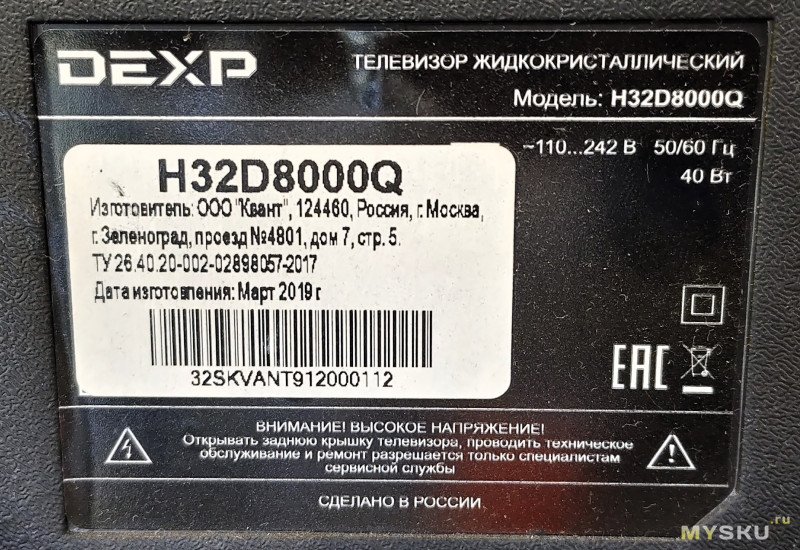

Бюджетный телевизор со SMART TV 2019 года выпуска, с типичным для 32" разрешением 1366x768. До поломки проработал 5-6 лет.

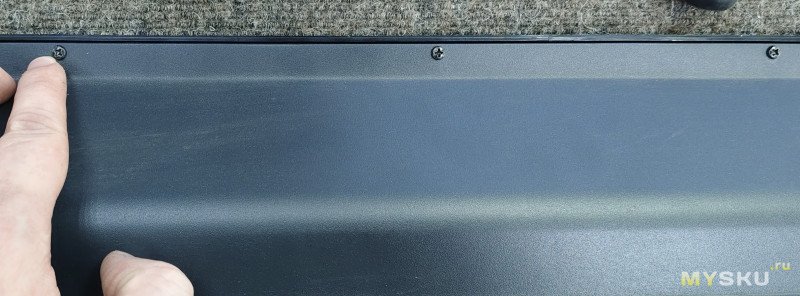

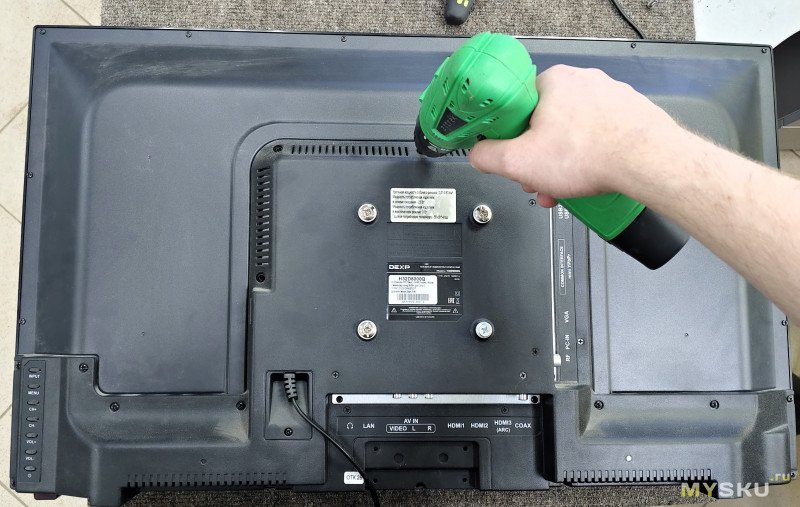

Разберем телевизор. Кладем устройство экраном вниз на ровную поверхность, откручиваем винты задней крышки, снимаем её. Резко её не дергаем — необходимо еще отключить провода динамиков от платы и сетевой кабель.

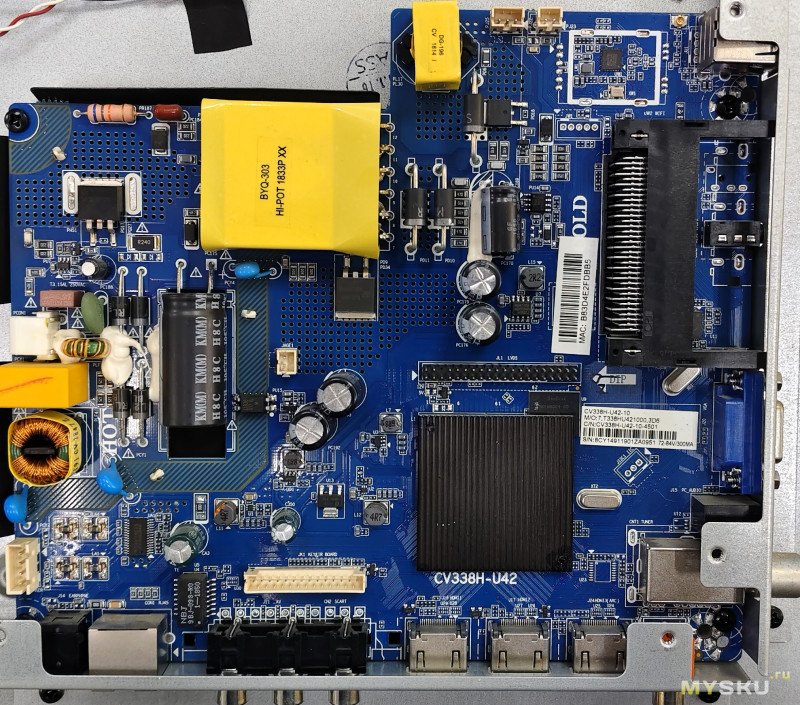

Под крышкой находится «сердце» телевизора — main плата CV338H-U42.

Снимать плату не обязательно, она не мешает. Необходимо только отключить шлейф от платы матрицы, которая находится снизу телевизора.

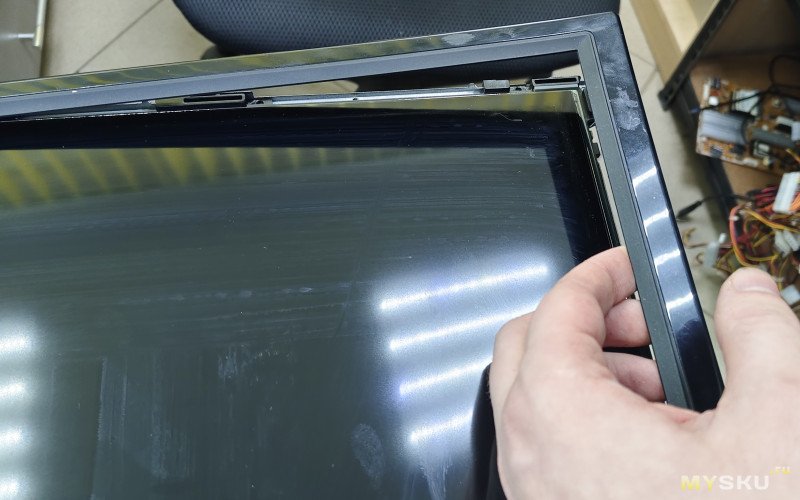

Демонтируем внешнюю рамку. Откручиваем удерживающие её саморезы, аккуратно переворачиваем тв (придерживая рамку).

Возможно есть дополнительные защелки — с помощью карточки или лопатки по периметру их отщелкиваем.

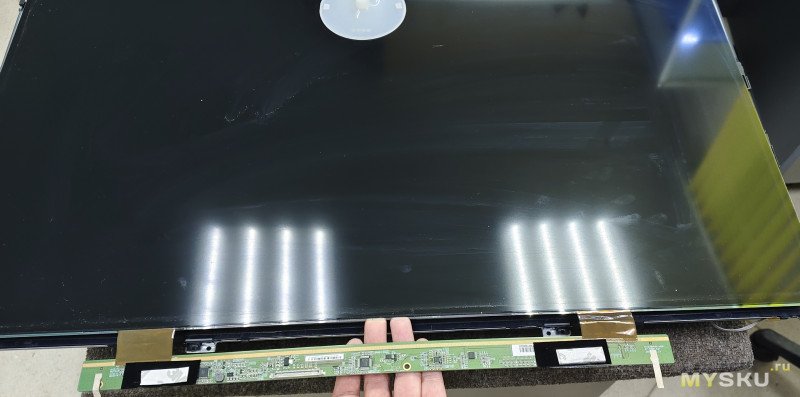

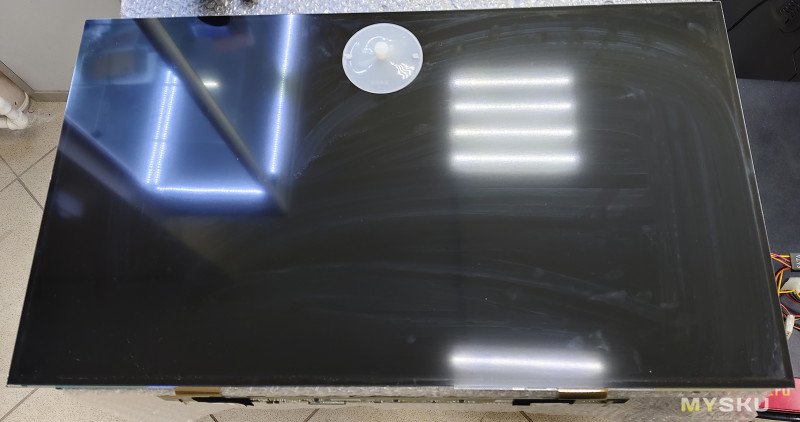

Снимаем матрицу. Приподнимаем присоской посередине и берем пальцами под матрицу снизу и сверху, снимаем и переносим на свободное чистое место. За отпечатки с обратной стороны не волнуйтесь — их на изображении видно не будет.

Снимаем рамку, в которой была расположена матрица.

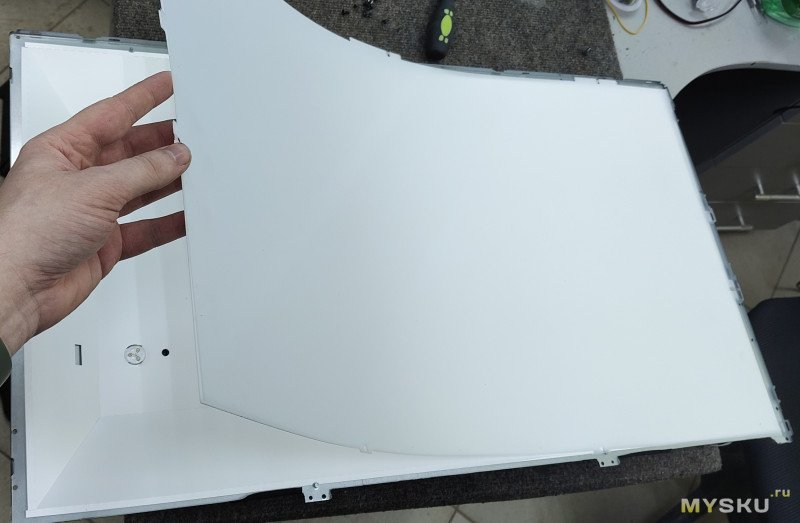

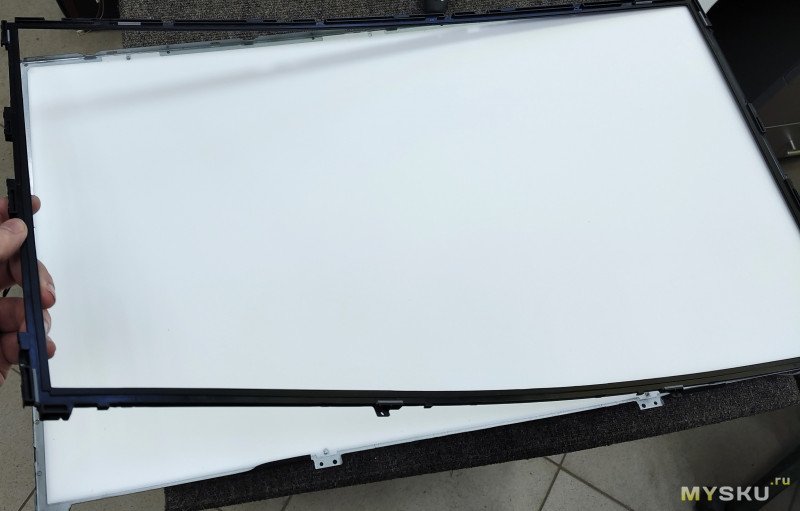

Снимаем рассеиватели. Не разделяйте их, что бы не потом не перепутать.

Откручиваем винты, удерживающие отражатель и планки подсветки.

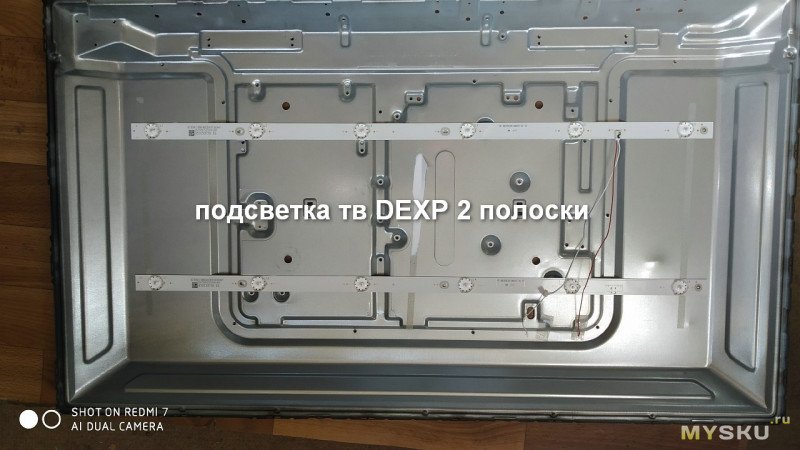

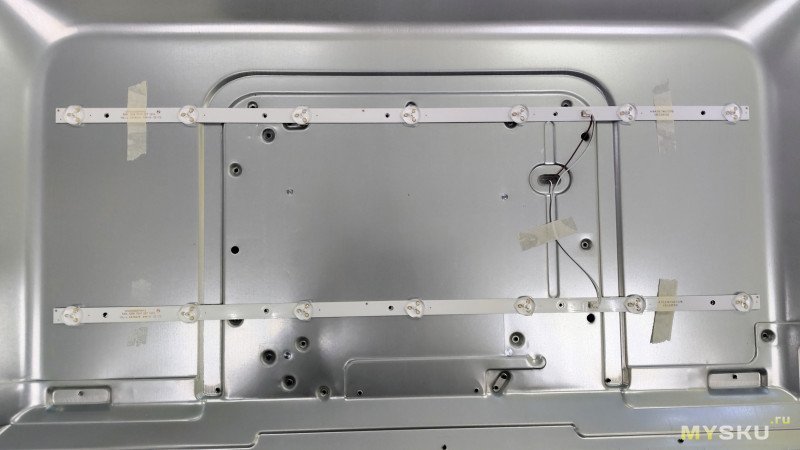

Планки подсветки. Всего 14 светодиодов (6V)

Их маркировка CC02320D570V12. Готовые планки на замену можно купить на популярных онлайн площадках.

Собираем телевизор в обратной последовательности. При установке матрицы следите за углами и сторонами — они должны быть расположены в углублениях мягких уголков.

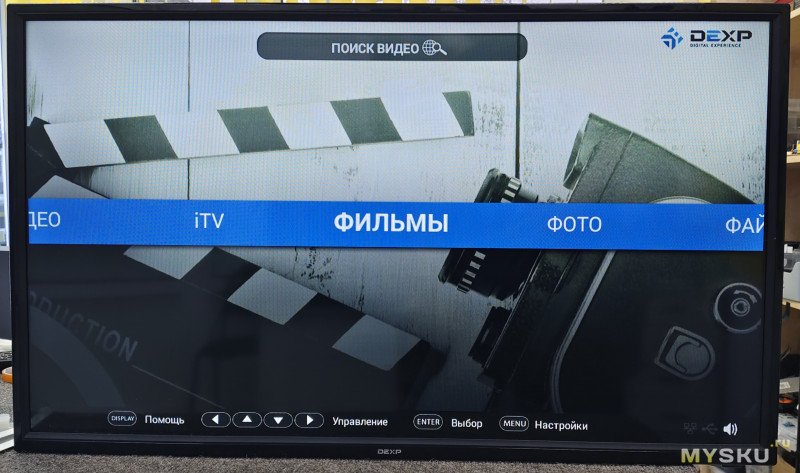

Включаем — нормальное изображение без пятен и засветов.

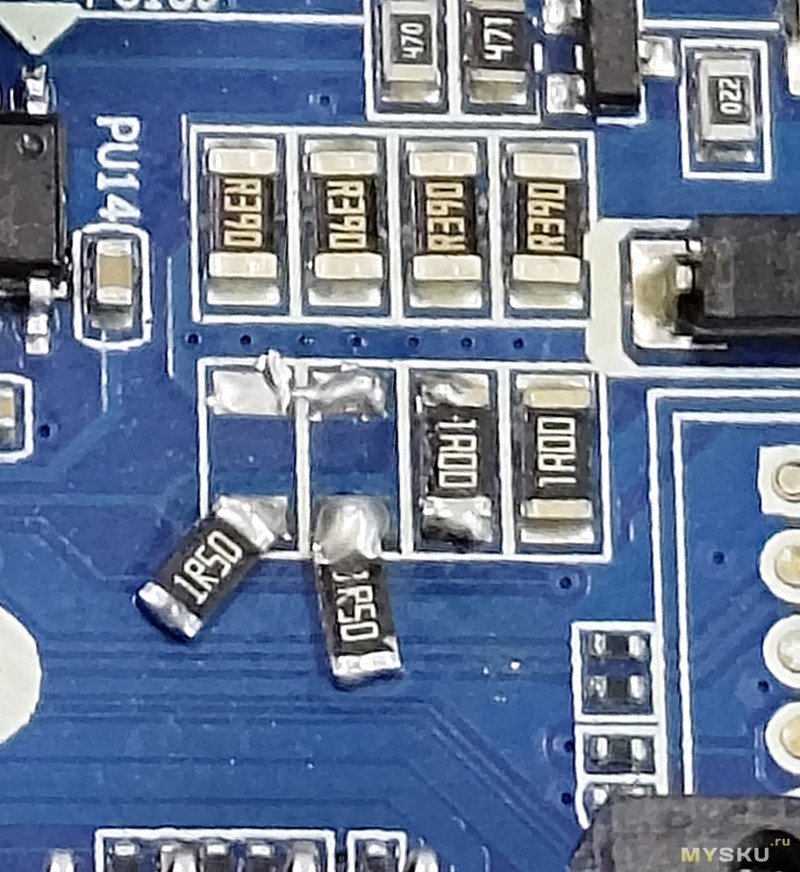

Для продления срока службы новой подсветки желательно уменьшить ток на светодиоды. Для этого нужно отпаять 1-2 резистора на плате. Я убрал 2 резистора и ток снизился на 40% от исходного, при этом яркость подсветки осталась на хорошем уровне — в хорошо освещенном помещении недостатка в нём я не испытывал.

На этом всё, телевизор можно окончательно собирать и эксплуатировать .

Спасибо за внимание и удачных ремонтов!
