ТРМ1 нового поколения
Как известно, самурай без меча во всём подобен самураю с мечом, но без меча.
А вот как сделать прибор с индикацией на 7-сегментных индикаторах без 7-сегментных индикаторов?
Казалось бы, новая версия прибора должна иметь минимальные внешние отличия от старого, но нет. Общего у них только форма корпуса, да и то новый прибор немного больше старого и в имеющиеся отверстия на щитах может не влезть.

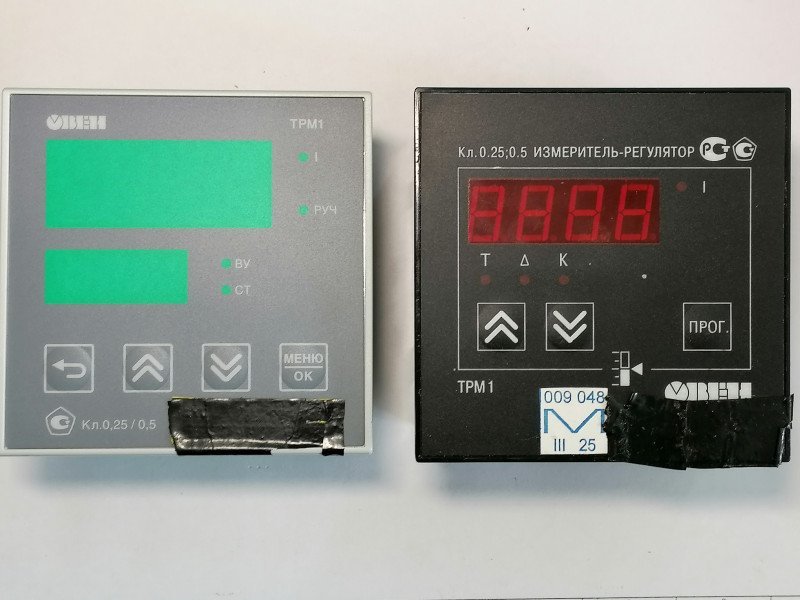

Вид спереди. Слева новая версия, справа — старая:

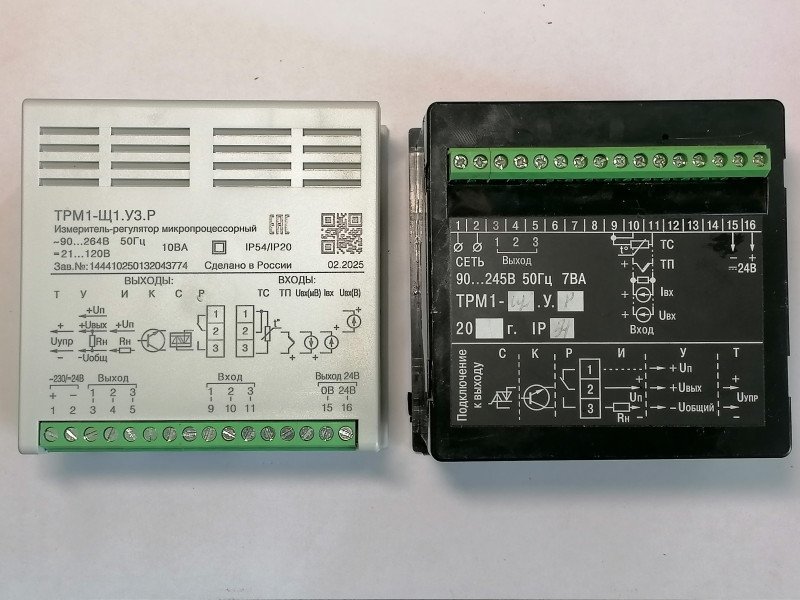

Вид сзади. Слева новая версия, справа — старая:
Теперь RS485 есть всегда!
Отщелкиваем заднюю крышку:
Теперь можно не только долго и тоскливо настраивать прибор штатными кнопками, а быстро по-модному сделать это при помощи ноутбука через разъём USB-C.

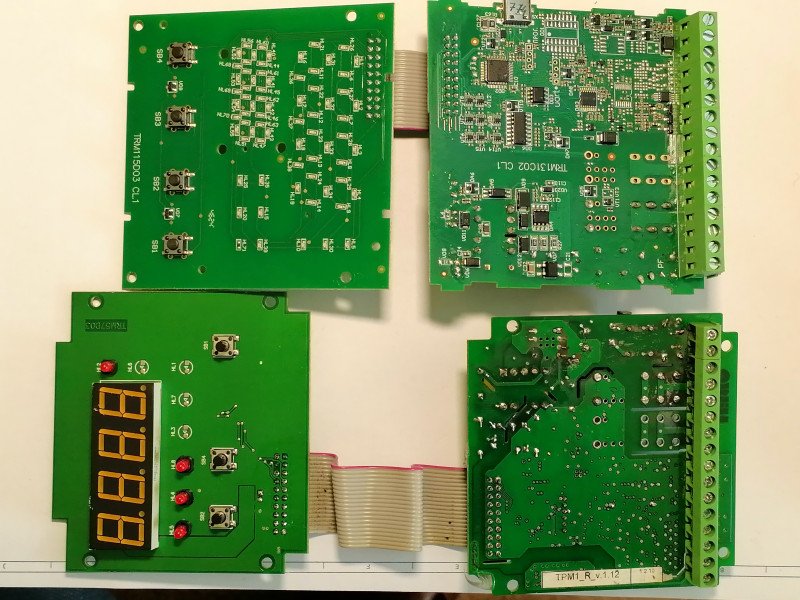

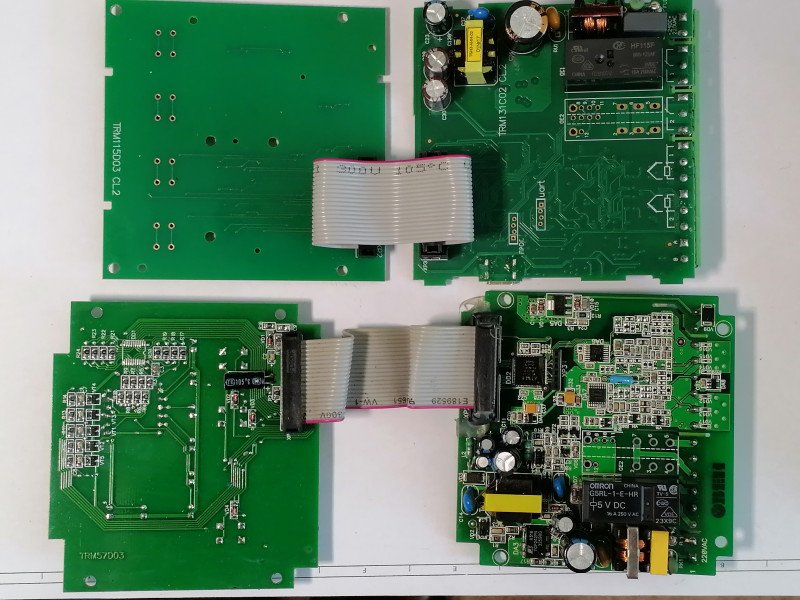

Внутренности прибора. Сверху новая версия, снизу — старая:

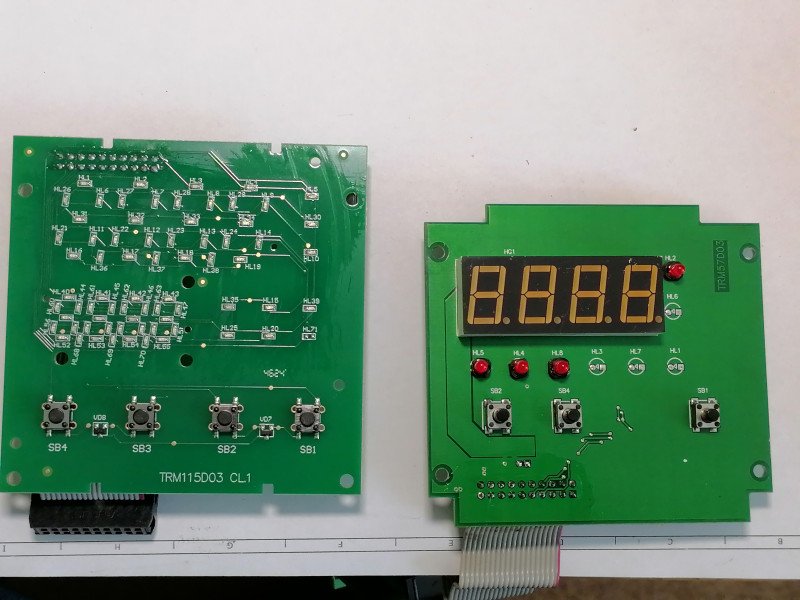

Индикаторная плата, вид спереди. Слева новая версия, справа — старая.
Вместо трех кнопок на передней панели стало четыре, а вот вместо четырехразрядного семисегментника появилась россыпь SMD светодиодов на плате:

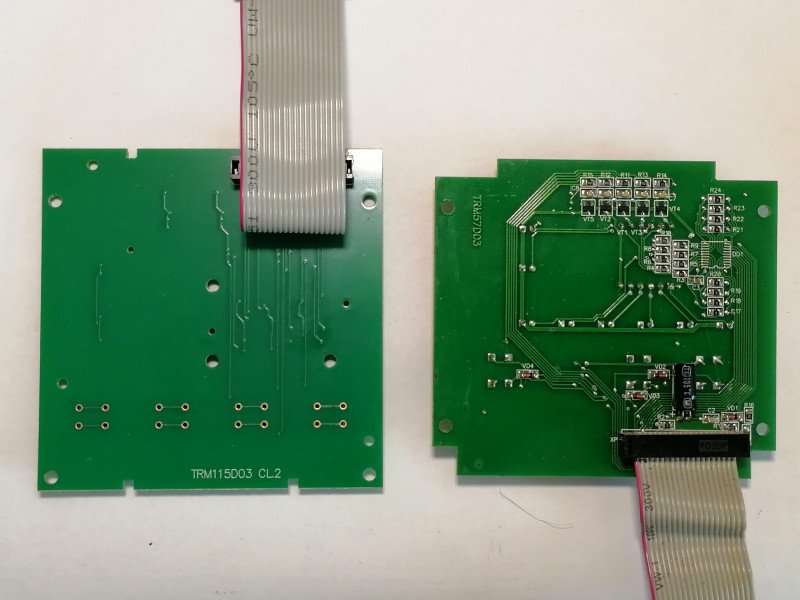

Индикаторная плата, вид сзади. Слева новая версия, справа — старая:
Раньше она просто зажималась в корпусе, а теперь садится на саморезы.

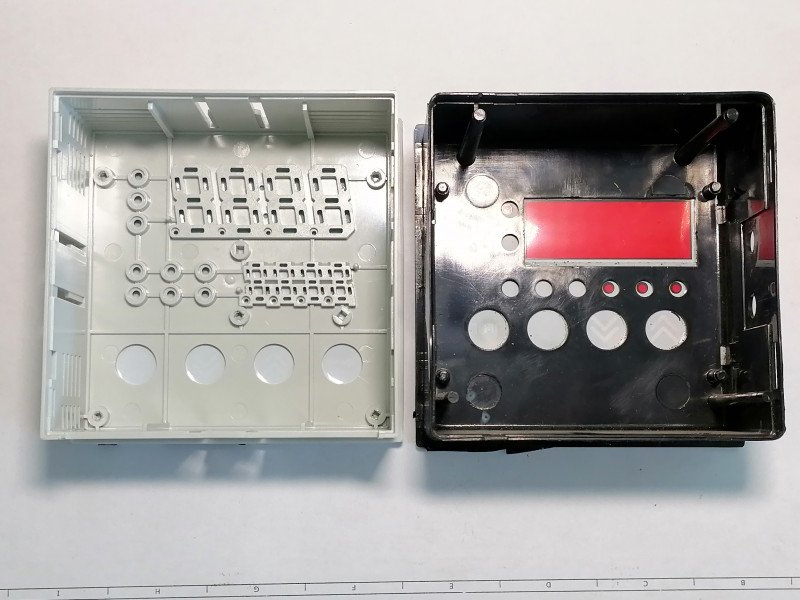

Лицевая панель, вид изнутри:

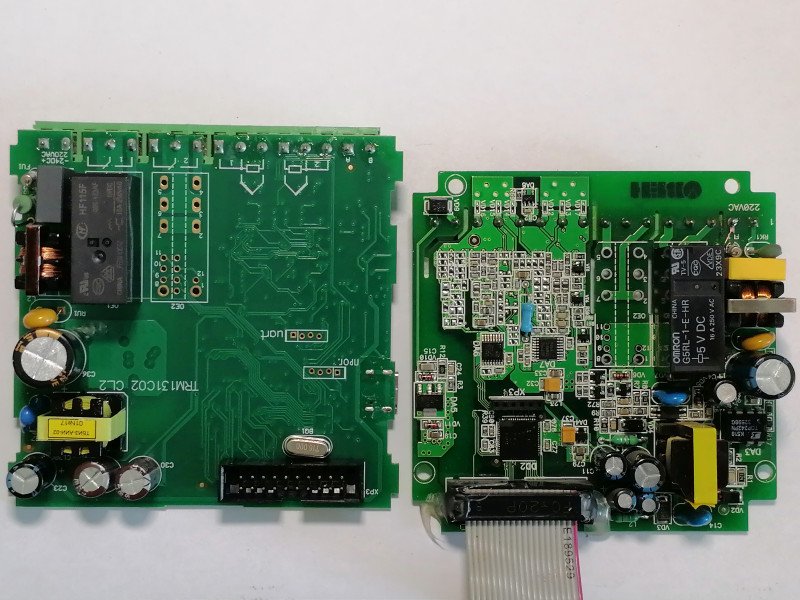

Силовая плата, вид спереди. Слева новая версия, справа — старая:

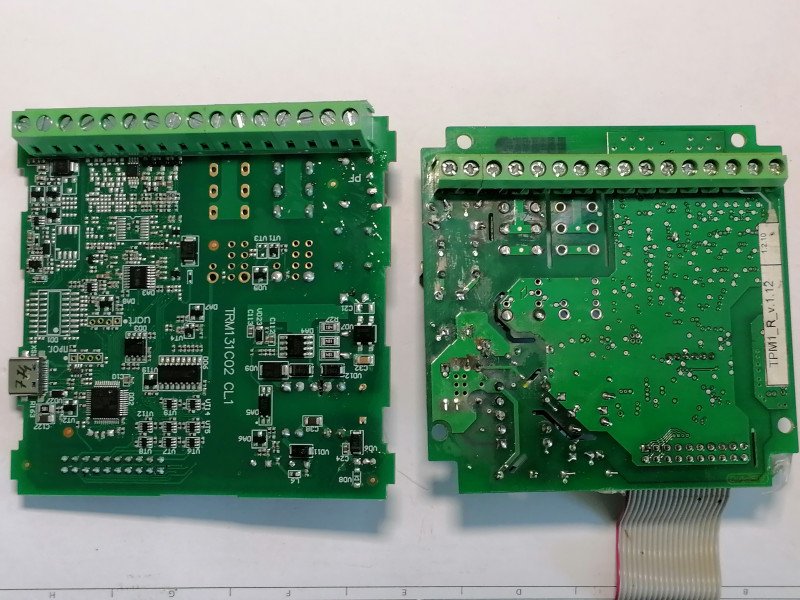

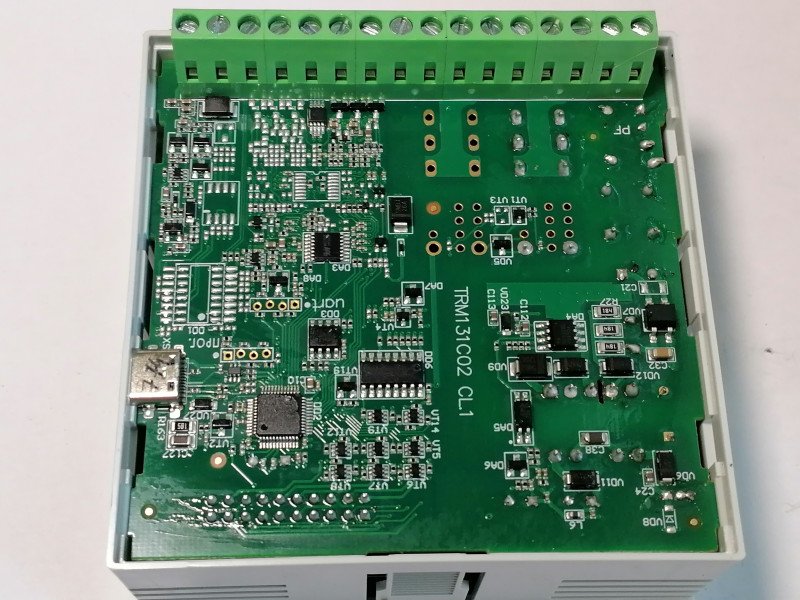

Индикаторная плата, вид сзади(со стороны клемм). Слева новая версия, справа — старая:

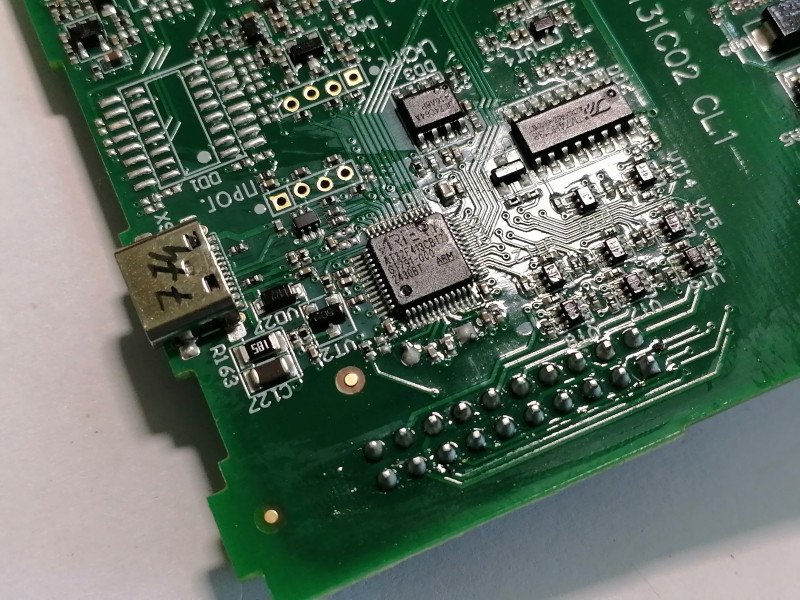

Если прежняя версия прибора была реализована на 8-битных МК, то сейчас у нас тот 32-битный ARM:
Это AT32F413 — китайский клон линейки STM32F4xx. При желании из платы от списанного прибора можно сделать 3D принтер или мультикоптер:)
Интерфейс управления, естественно поменялся полностью, так что забудьте все, чему вас учили на предыдущей версии. Качество изготовления и надежность, увы, тоже изменились — и, как водится, не в лучшую сторону.
А вот как сделать прибор с индикацией на 7-сегментных индикаторах без 7-сегментных индикаторов?
Казалось бы, новая версия прибора должна иметь минимальные внешние отличия от старого, но нет. Общего у них только форма корпуса, да и то новый прибор немного больше старого и в имеющиеся отверстия на щитах может не влезть.
Вид спереди. Слева новая версия, справа — старая:
Вид сзади. Слева новая версия, справа — старая:Теперь RS485 есть всегда!Отщелкиваем заднюю крышку:
Теперь можно не только долго и тоскливо настраивать прибор штатными кнопками, а быстро по-модному сделать это при помощи ноутбука через разъём USB-C.Внутренности прибора. Сверху новая версия, снизу — старая:
Индикаторная плата, вид спереди. Слева новая версия, справа — старая.Вместо трех кнопок на передней панели стало четыре, а вот вместо четырехразрядного семисегментника появилась россыпь SMD светодиодов на плате:
Индикаторная плата, вид сзади. Слева новая версия, справа — старая:Раньше она просто зажималась в корпусе, а теперь садится на саморезы.Лицевая панель, вид изнутри:
Силовая плата, вид спереди. Слева новая версия, справа — старая:Индикаторная плата, вид сзади(со стороны клемм). Слева новая версия, справа — старая:Если прежняя версия прибора была реализована на 8-битных МК, то сейчас у нас тот 32-битный ARM:Это AT32F413 — китайский клон линейки STM32F4xx. При желании из платы от списанного прибора можно сделать 3D принтер или мультикоптер:)Интерфейс управления, естественно поменялся полностью, так что забудьте все, чему вас учили на предыдущей версии. Качество изготовления и надежность, увы, тоже изменились — и, как водится, не в лучшую сторону.
