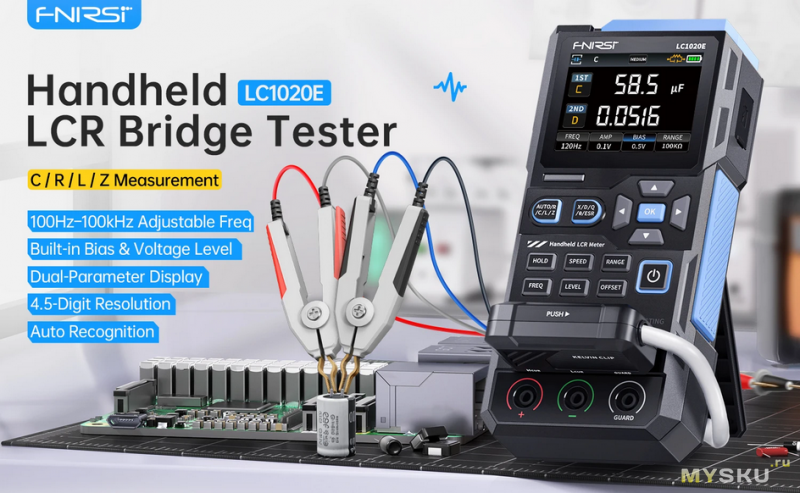

LCR-метр FNIRSI LC1020E. Всё в одном для измерения RLC иммитанса

Портативный (условно), но при этом профессионально оснащённый LCR-метр. FNIRSI LC1020E предназначен для точного измерения параметров пассивных электронных компонентов: индуктивности L, ёмкости C и сопротивления R. Помимо основных значений он отображает вторичные параметры, такие как ESR, добротность Q, угол фазового сдвига θ и коэффициент потерь D, что важно для более анализа состояния/характеристик радиодеталей.

Лёгкое чтиво ©
Полная разборка присутствует

Структура обзора
Характеристики — Упаковка и комплект — Внешний вид — Разборка — Выводы — Код скидки

Количество знаков: ~ 8 000
Время чтения: ~ 5 минут

Характеристики

Model：FNIRSI LC1020E
High Precision Handheld Tool LCR Bridge tester, 2.8" TFT LCD Display, Smart Component Identification, Sorting and Comparison Mode

Экран：2.8" (240х320) TFT, цветной, углы обзора нормальные
4,5 разряда для основного и вторичного параметра

Вес 300 г (плюс зажимы Кельвина 117г, щупы 73г)
Размер 177.5×87.5×37.5 мм

⚡ Аккумулятор: 3000мАч 11.1Втч
Комплектация: короткозамыкатель (Shorting Plate), Кельвиновские зажимы (Kelvin Clip), щупы 1000V 10A, инструкция, кабель для зарядки

Инструкция доступна на официальном сайте https://www.fnirsi.com/pages/support-and-downloads (ctrl+F LC1020E или просто 1020)

Общие параметры

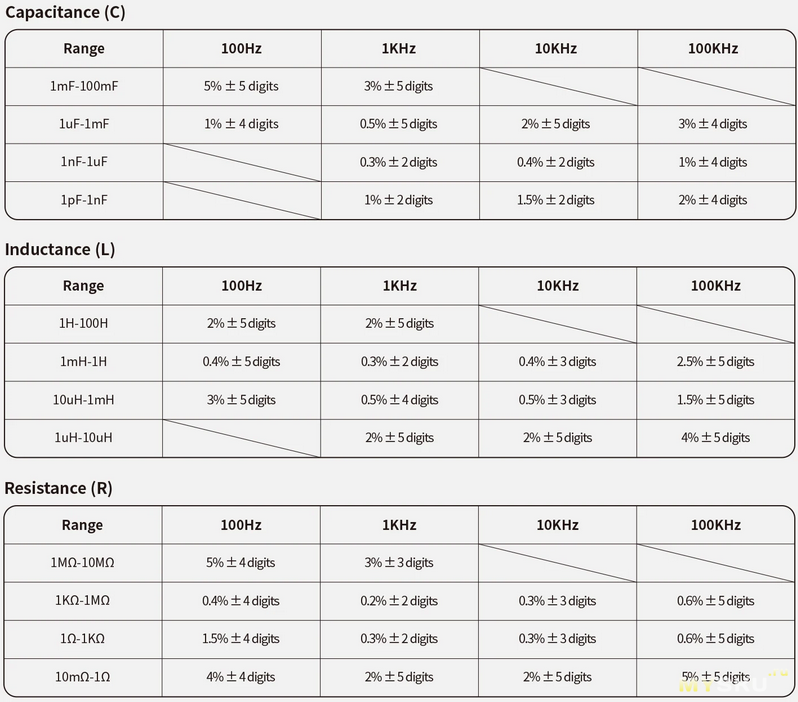

Основная точность: от ±0,3% до ±0,05% (базовая, при оптимальных условиях, смотрите таблицу)

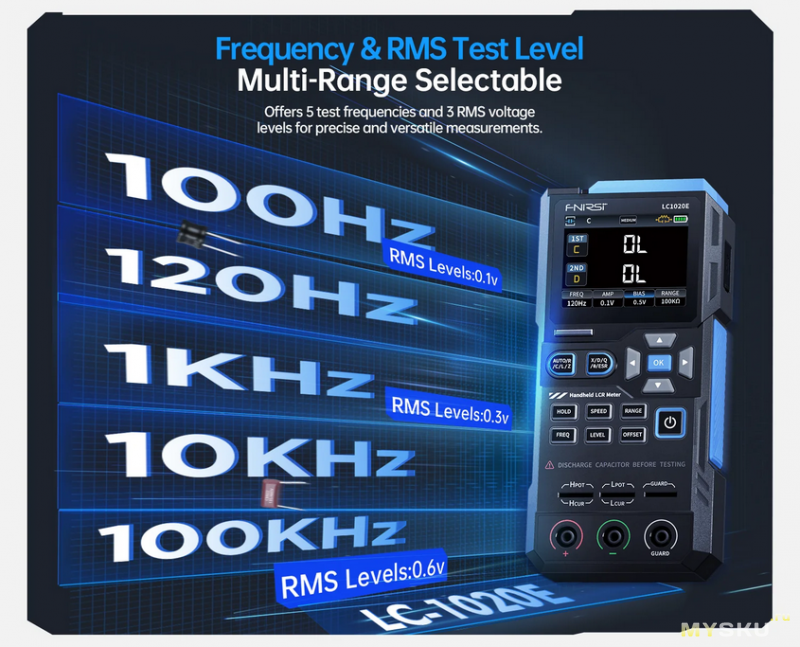

Частоты тестирования: 100 Гц, 1 кГц, 10 кГц, 100 кГц

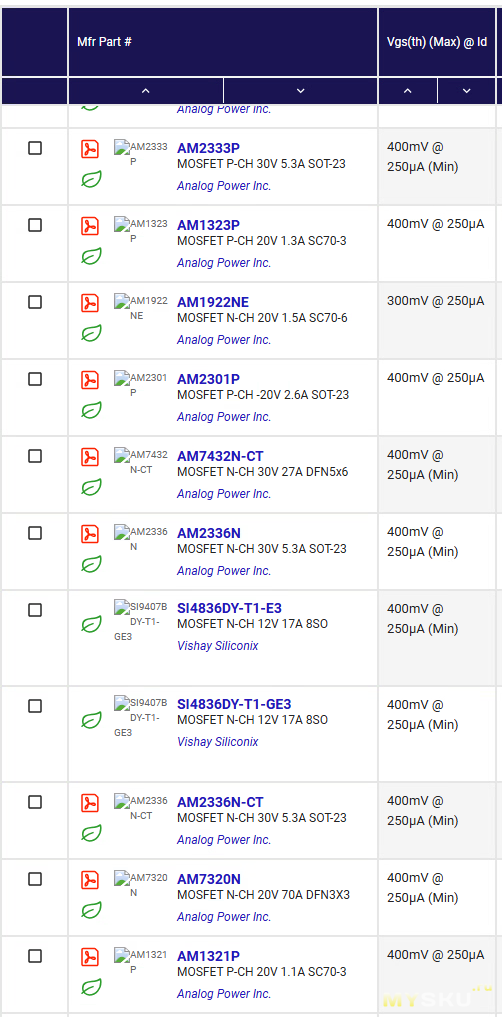

Уровни тестового сигнала (RMS): 0.1 — 0.3 — 0.6 В (для разных сценариев: например, проверки внутри схемы, чтобы низкое напряжение транзисторы-диоды на плате не пооткрывало, проверки ёмкости затвора полевика — при 0.3 В RMS он может уже начать открываться — за подсказку отдельная благодарность тов.kdekaluga)

Встроенное смещение: 0,0 В или 0,5 В для стабилизации показаний
Клеммы: трёх- и пятиконтактные, с поддержкой четырёхпроводного подключения по методу Кельвина
Выходное сопротивление: 100 Ом
Интерфейс: USB Type-C (виртуальный COM-порт, можно передавать данные на ПК, но это неточно) просто для зарядки
Калибровка: разомкнутого и замкнутого входа (Open/Short Calibration)

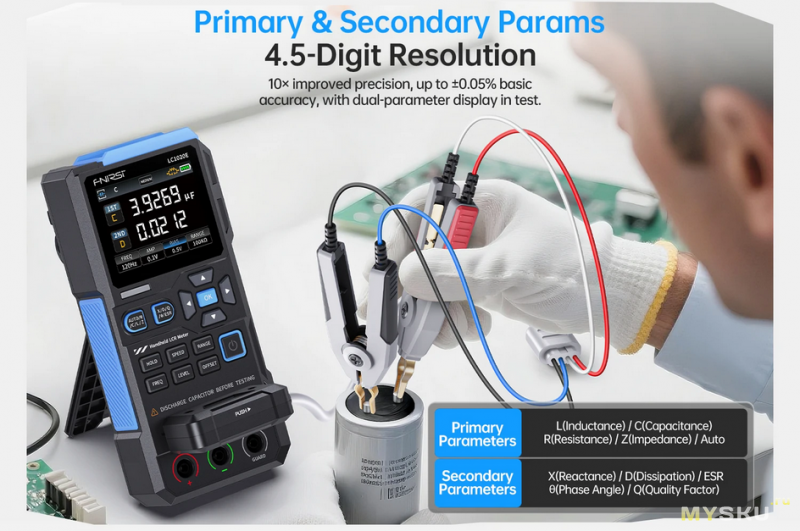

Измеряемые параметры
Основные: L, C, R, Z (автоматическое определение)
Вторичные: X, D, Q, θ, ESR — помогают глубже анализировать свойства детали

Диапазоны измерений
Индуктивность: от 1 мкГн до 100 Гн
Ёмкость: от 1 пФ до 100 мФ
Сопротивление: от 10 мОм до 10 МОм

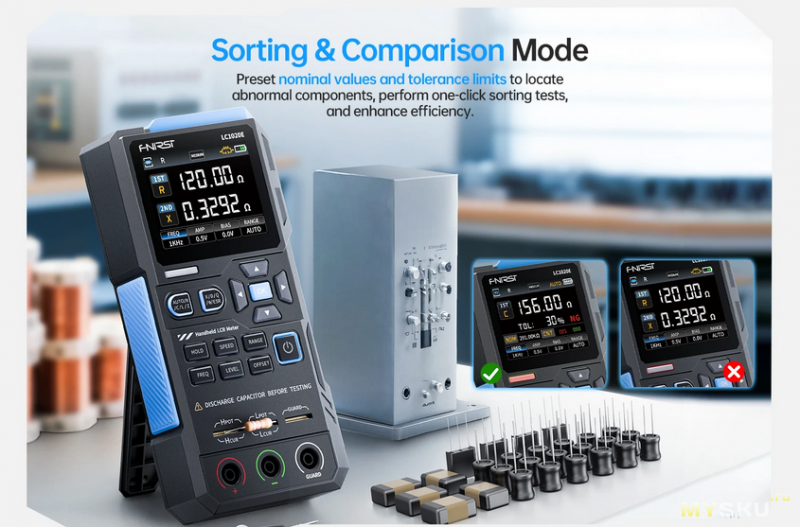

Режим сортировки и сравнения
Настройка номинала и допуска (0,1–99,9%)
Автоматическая проверка «годен / не годен»
Световая и звуковая сигнализация (нужно включить в настройках, по умолчанию отключена)
Статистика успешных и неуспешных измерений — удобно при проверке больших партий

Дополнительные возможности: режим удержания данных (Data Hold), логирование измерений с подсчётом статистики, а также автоматическое отключение, регулировка яркости дисплея и включение/выключение звука,

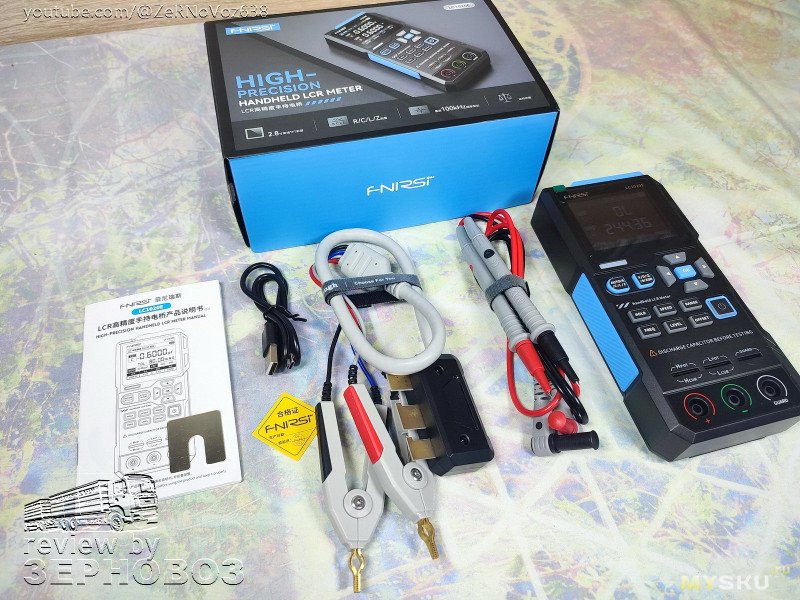

Упаковка и комплект

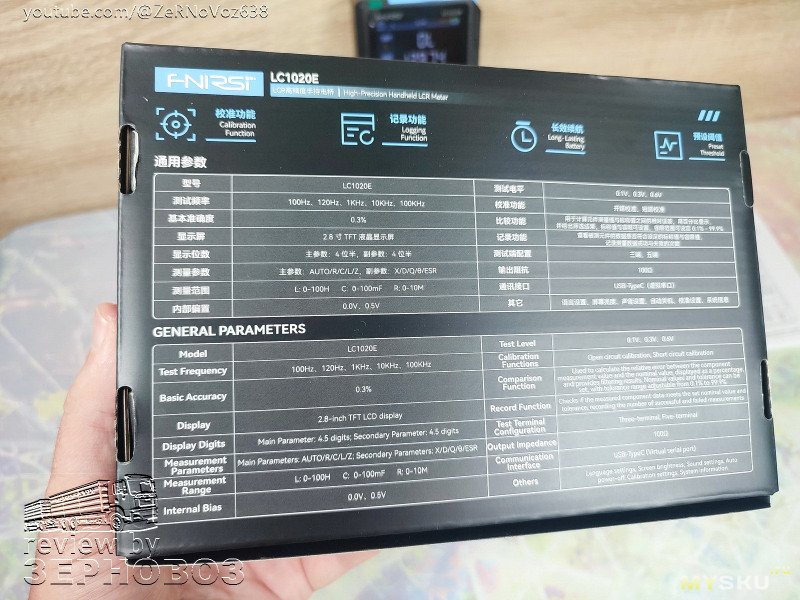

У фнирси упаковка выше всех похвал. Стильная, крепкая. И на подарок и себе любимому. И можно хранить прибор (пока не купил сумочку-чехол). Тем более щупы, а особенно, зажимы — требуют места для хранения. И калибровочную железяку также нужно где-то хранить.

В комплекте, как всегда, также добротная книжечка-инструкция (китайски и английский). Нормальная инструкция на сайте (ссылка чуть выше).

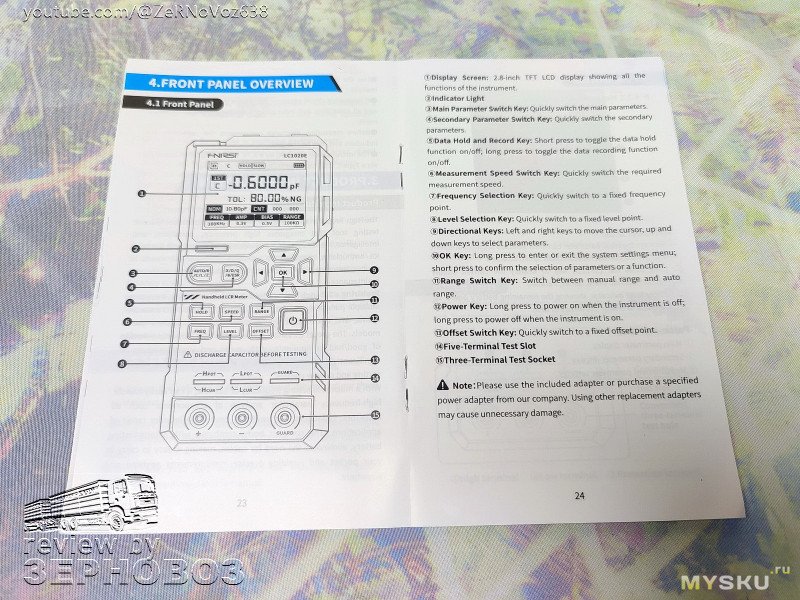

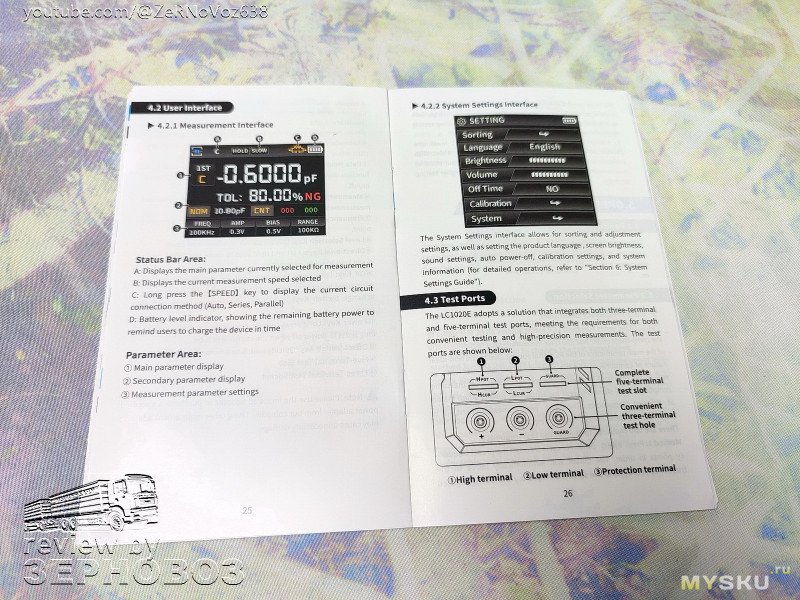

Пару страниц из инструкции, полный текст смотрите по ссылке чуть выше. Язык китайский и английский, но в принципе всё понятно. Из главного — всё что нужно и так на поверхности и в быстром доступе. Кнопок много, настроек мало — всё как мы любим.

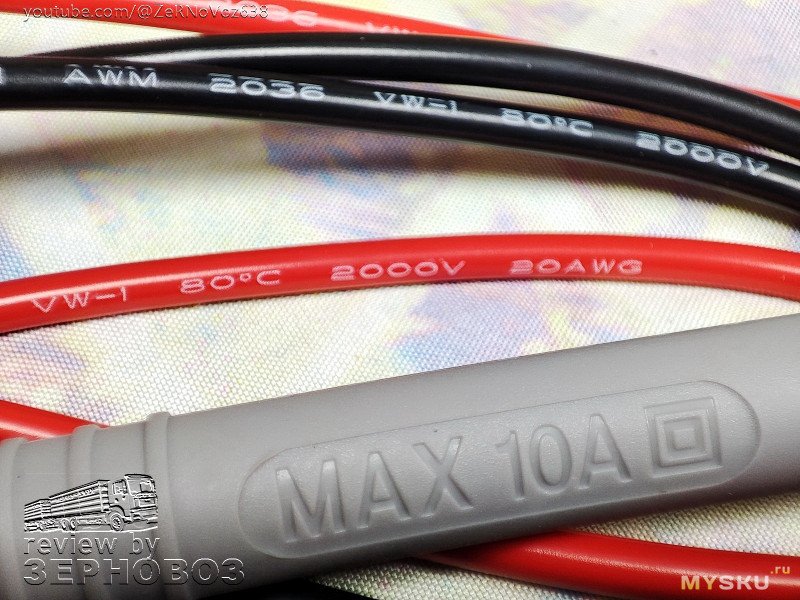

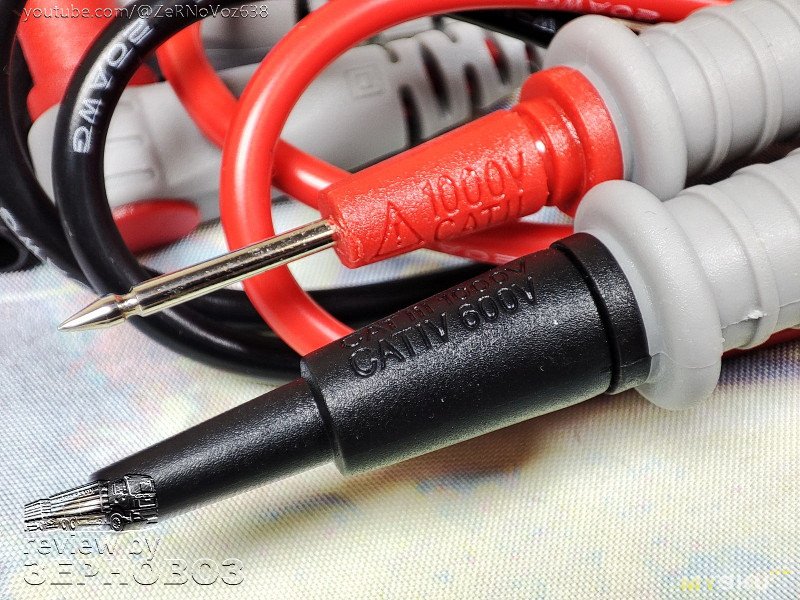

Щупы, крокодилы, зажимы

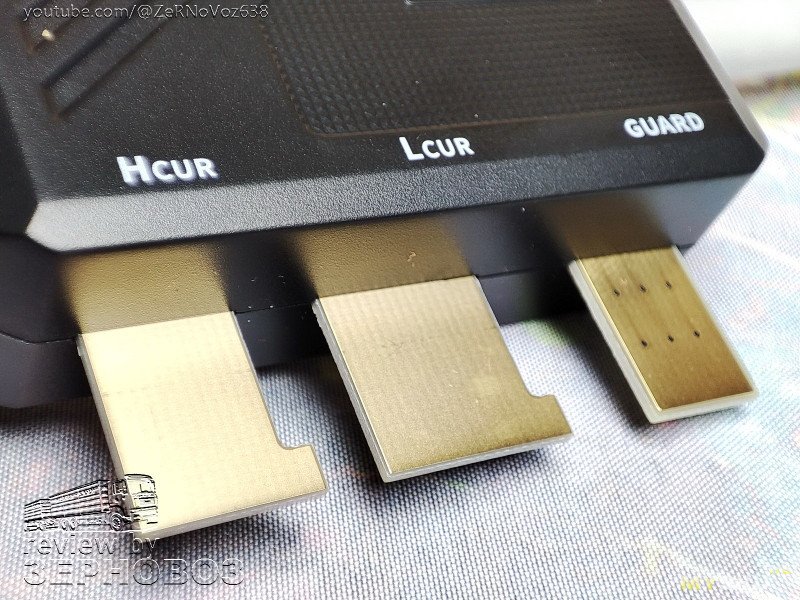

Контактные площадки (ответные части будут чуть ниже, в разборке)

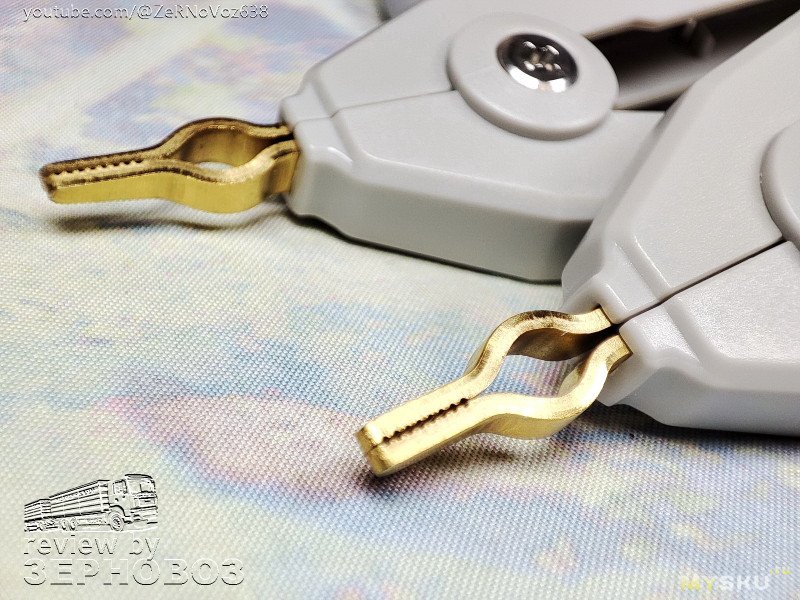

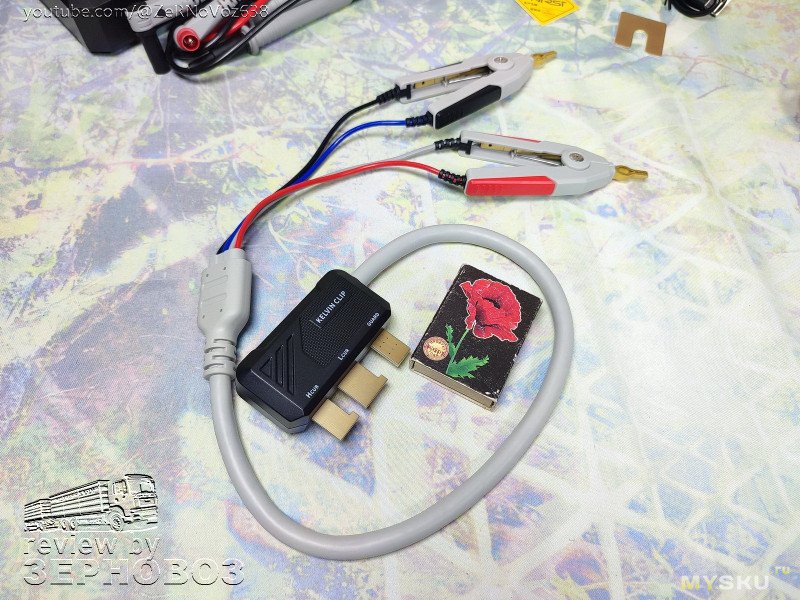

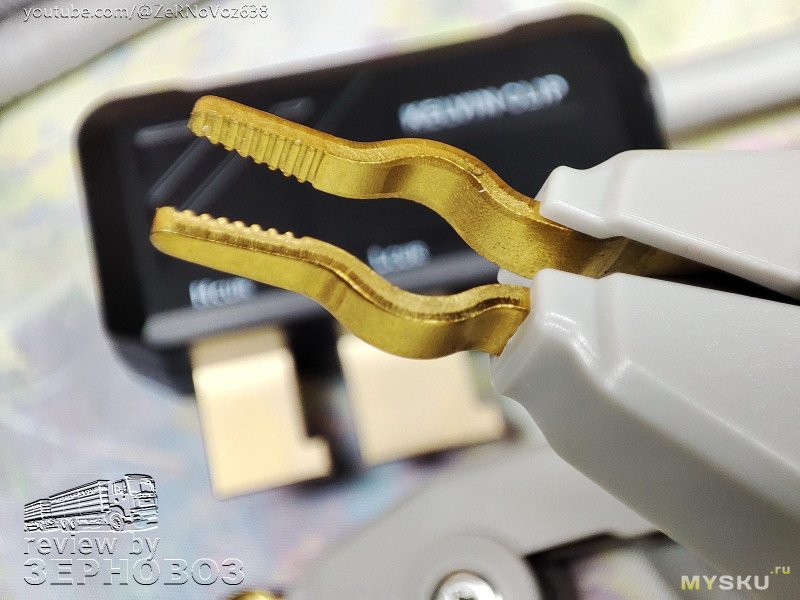

Зажимы массивные, отсоединяемые. Размер и длина нормальные для работы, имхо. Но им по сути нужно место для хранения. Поэтому сумочка очень просится.

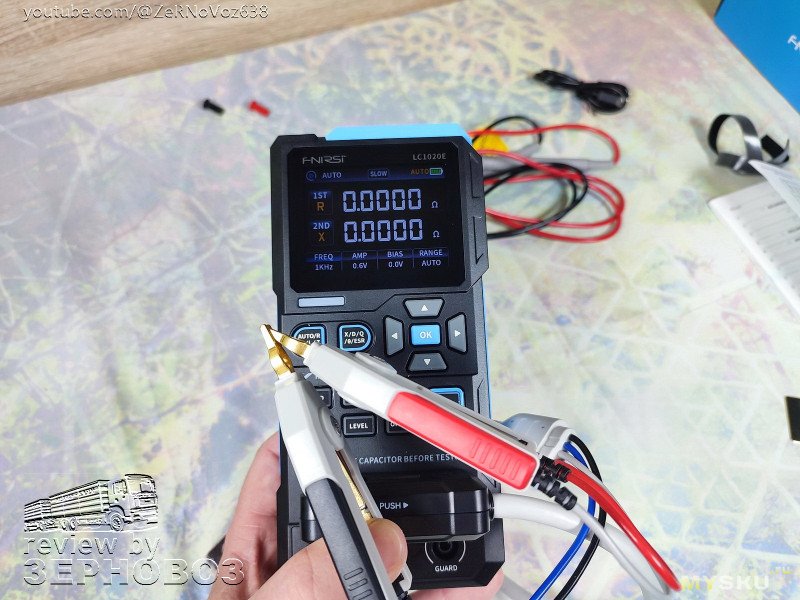

Сразу же замерим, около нуля, плавают 1~2 в четвёртом разряде.

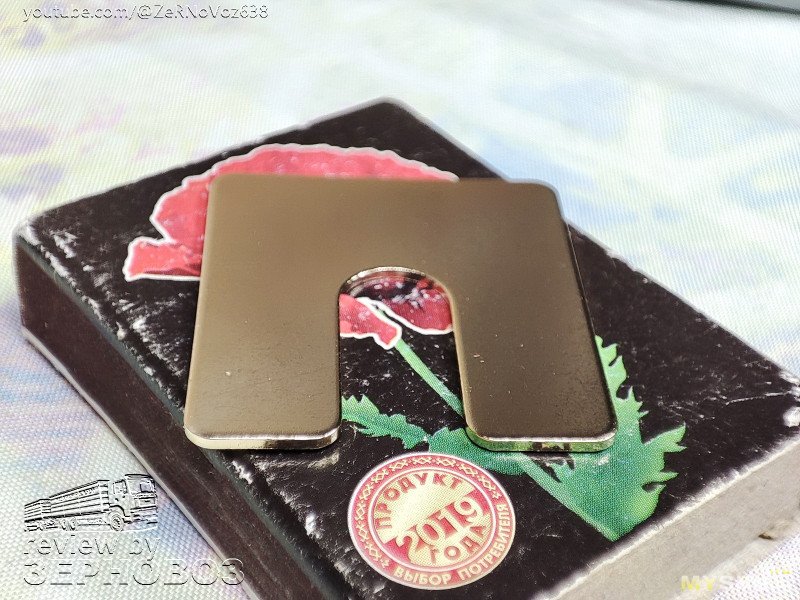

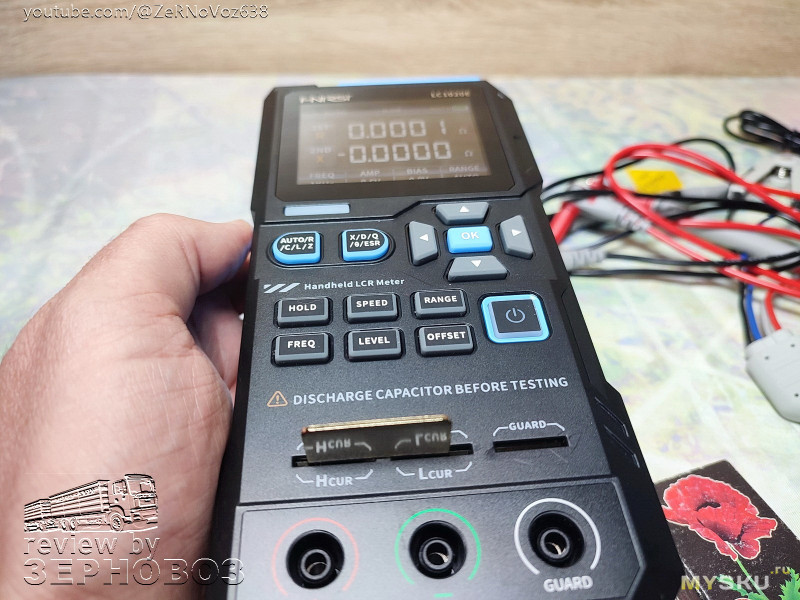

Отдельно упомяну калибровочную пластину, сопротивление около нуля, плавают 1~2 в четвёртом разряде.

Внешний вид

Не то чтобы ругаю. Но в некотором недоумении. Да, большой экран, да, большие кнопки. Но размер прибора просто как бы огромен.

По полочкам.

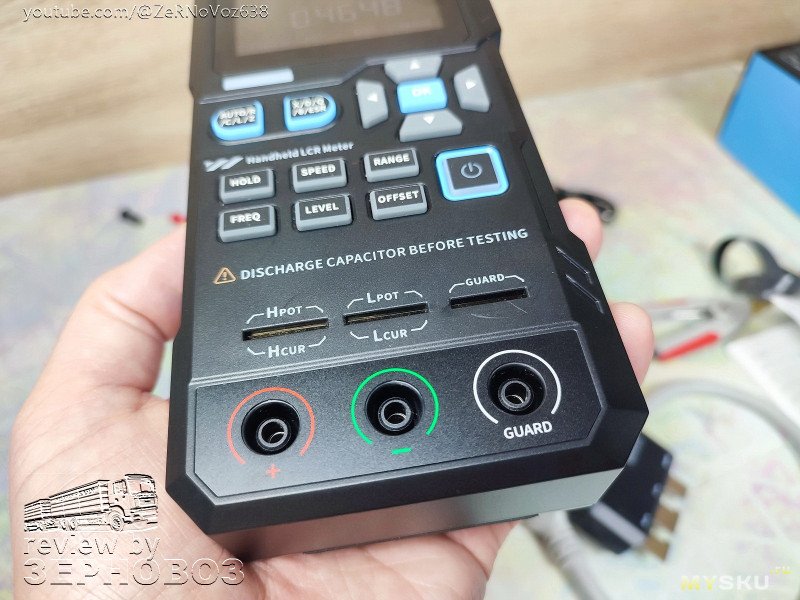

Порты, не промажешь. Место для 5-контактного «шлейфа».

ВНИМАНИЕ: РАЗРЯЖАЕМ КОНДЕНСАТОРЫ НЕ В ПРИБОР!!!

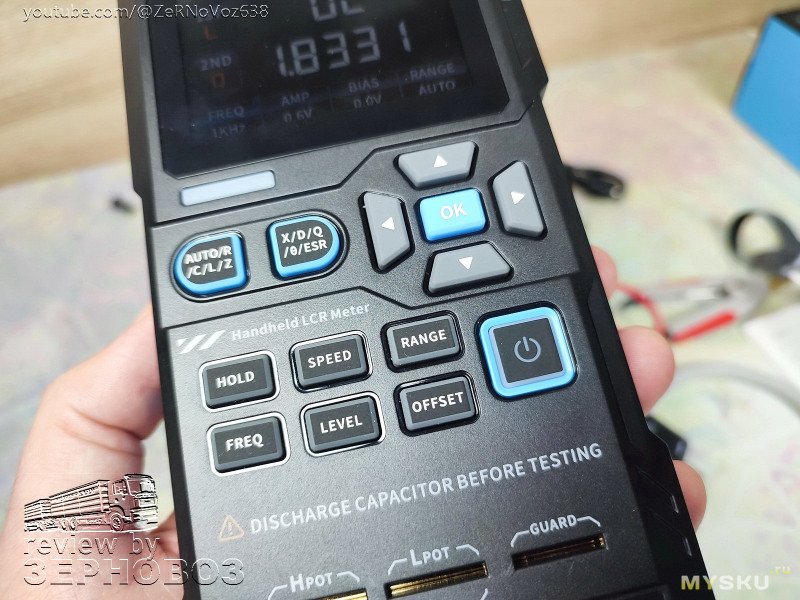

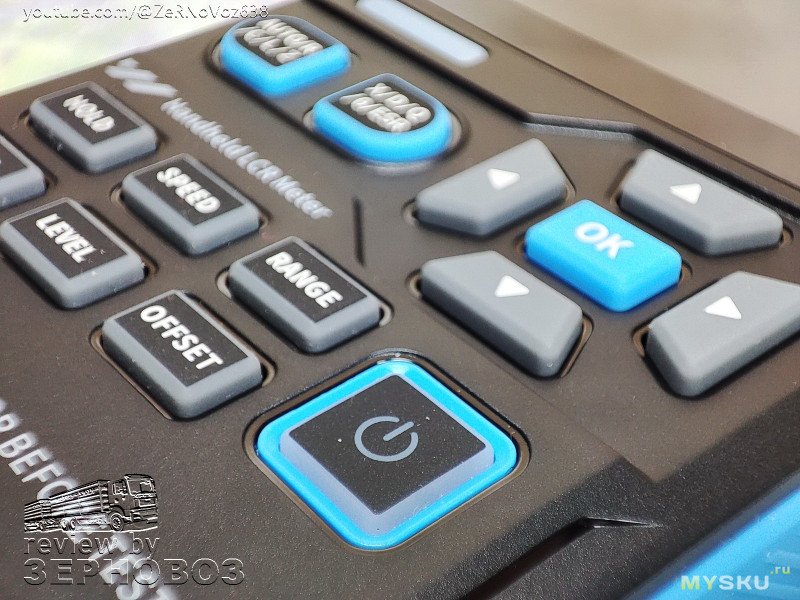

Кнопки, как и говорил выше — достаточно большие, серая окантовка чуть визуально уменьшает. Разнесены нормально.

Кнопка «вкл» имеет подсветку по периметру, показалось.

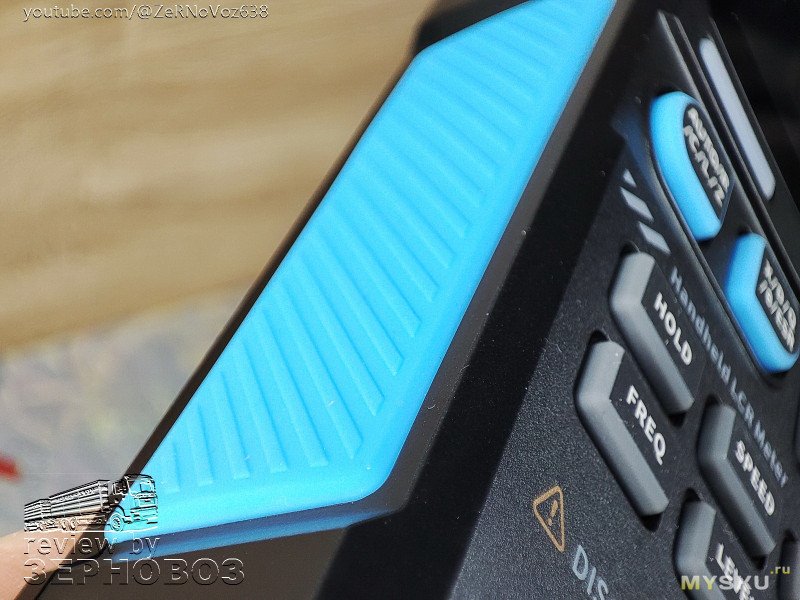

По бокам резиновые проставки (голубые), удобно.

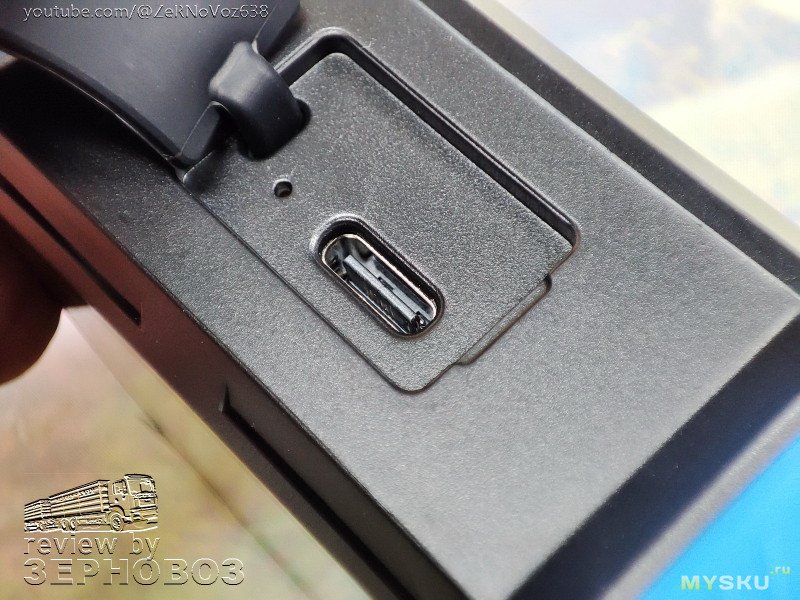

порт зарядки и сброс под заглушкой

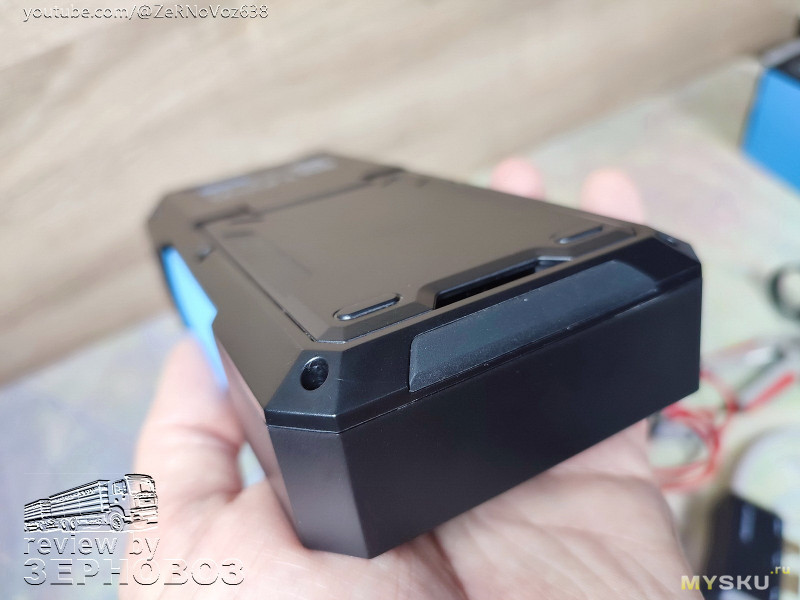

на нижней скошенной грани есть резиновая накладка

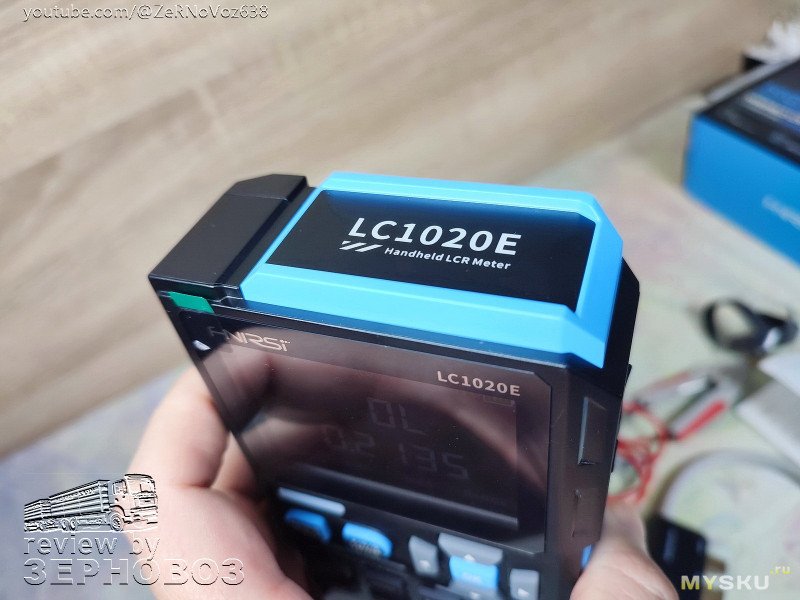

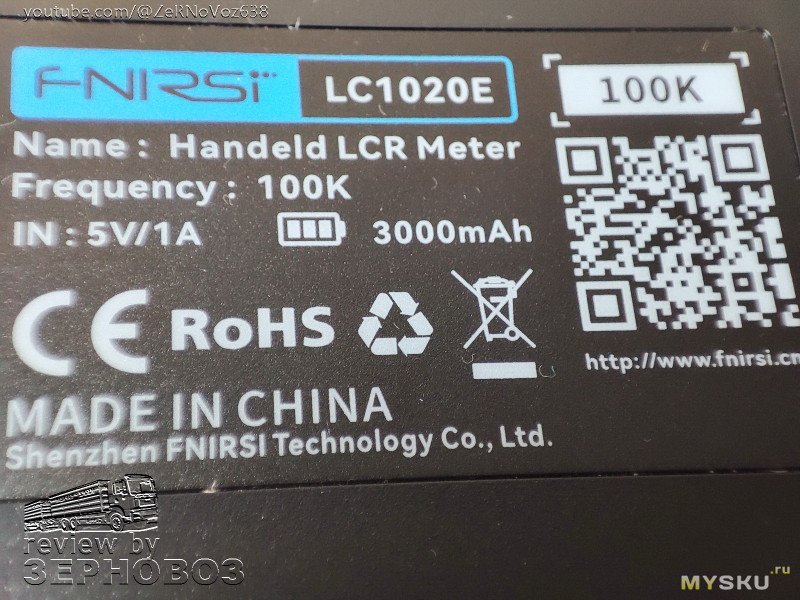

сзади на корпусе маркировка о модели

на верхней грани визуально место как под поиск скрытой проводки или что-то в этом роде, но это просто декор, странно что здесь нет фонарика

Разборка

Откручиваем шурупы. Очень хорошее дело, что многие гаджету у фнирси разборные.

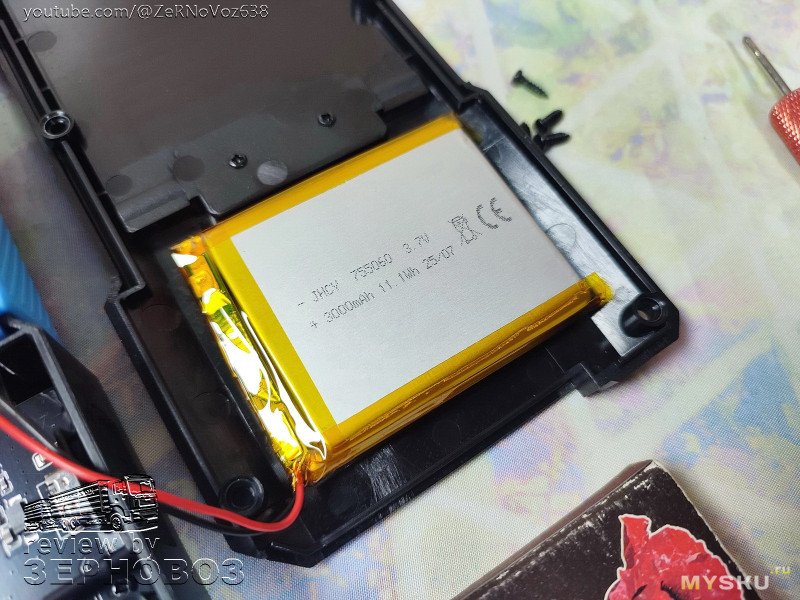

Любимая модель аккумулятора — 755060, 3000мАч

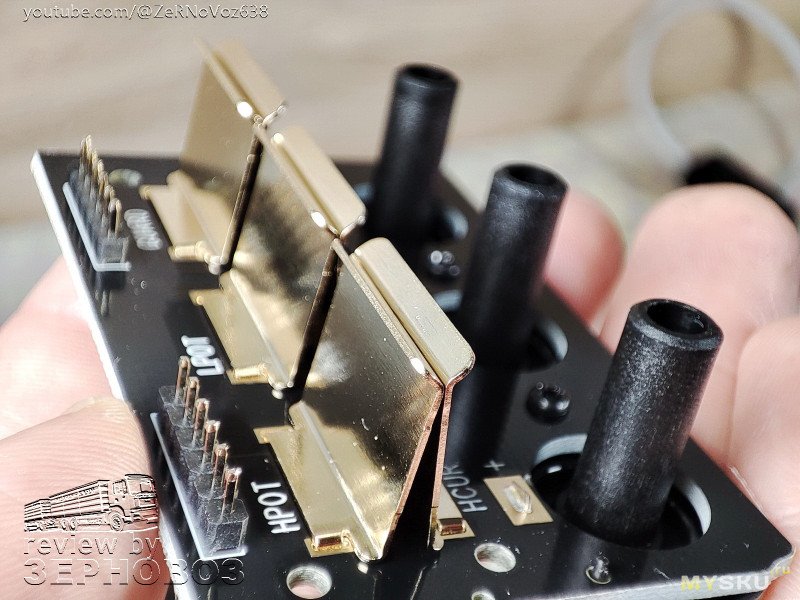

откручиваем держатель колодок и банано-приёмников

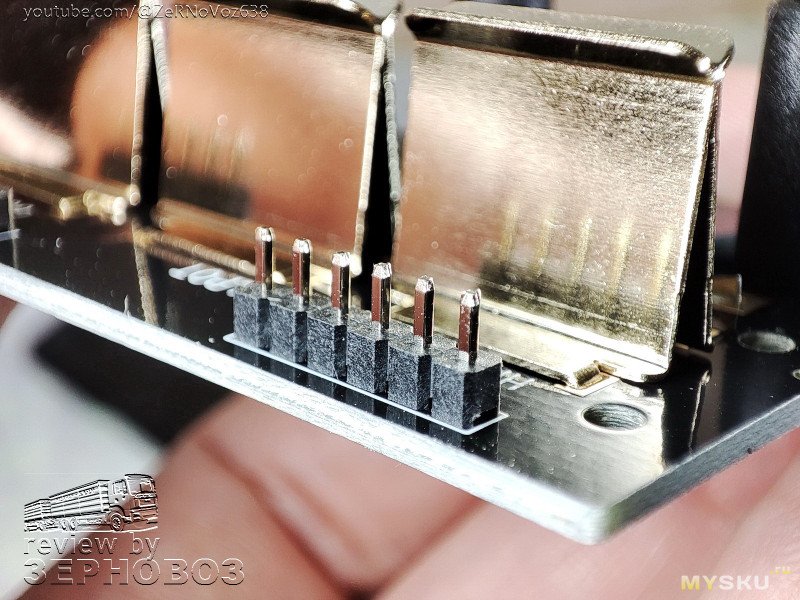

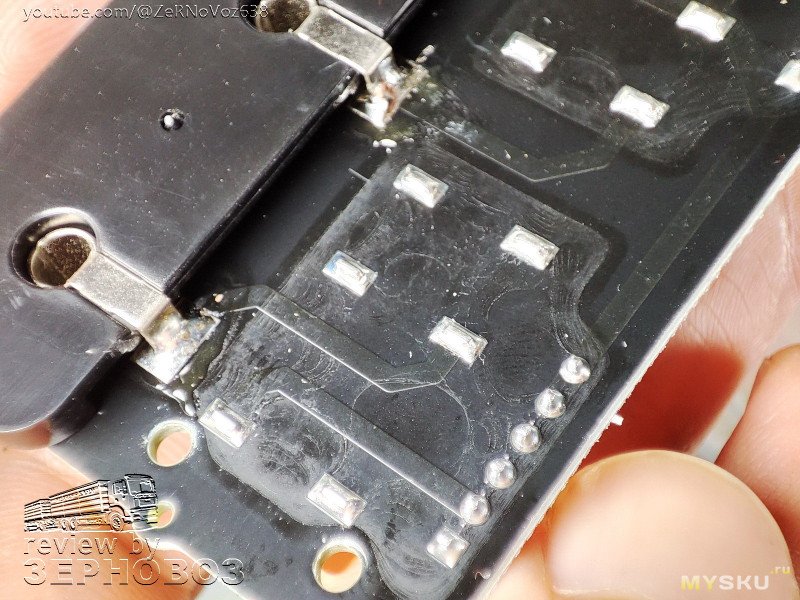

для разбираемой конструкции — подключены через такие вот пины, дорожки

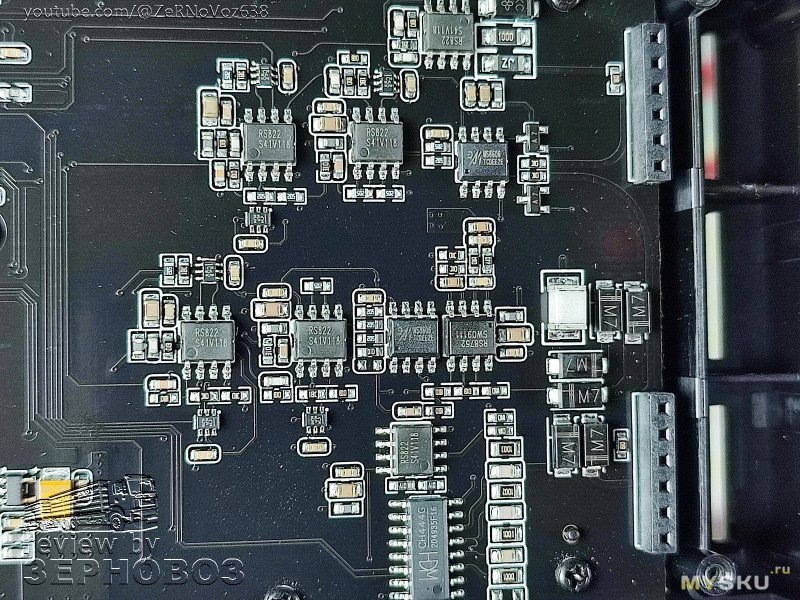

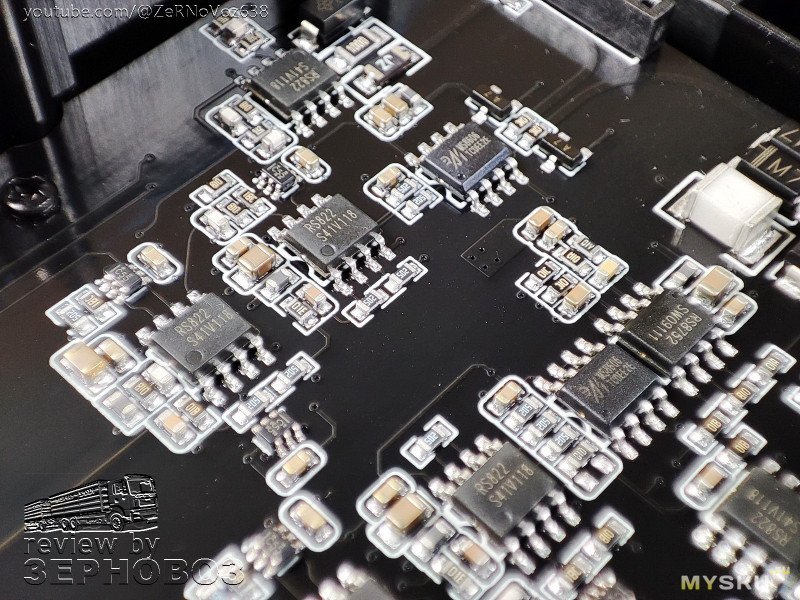

общее фото с основными чипами обвязки портов

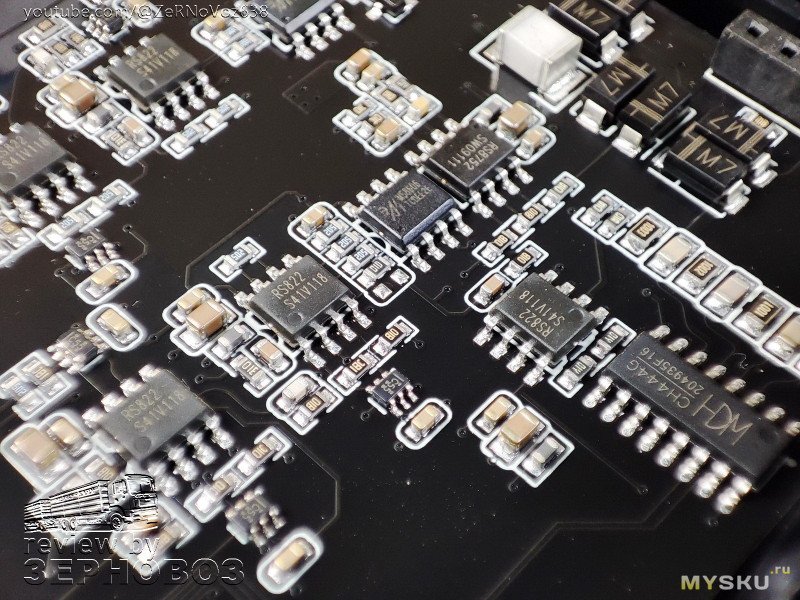

ещё парочка, макро

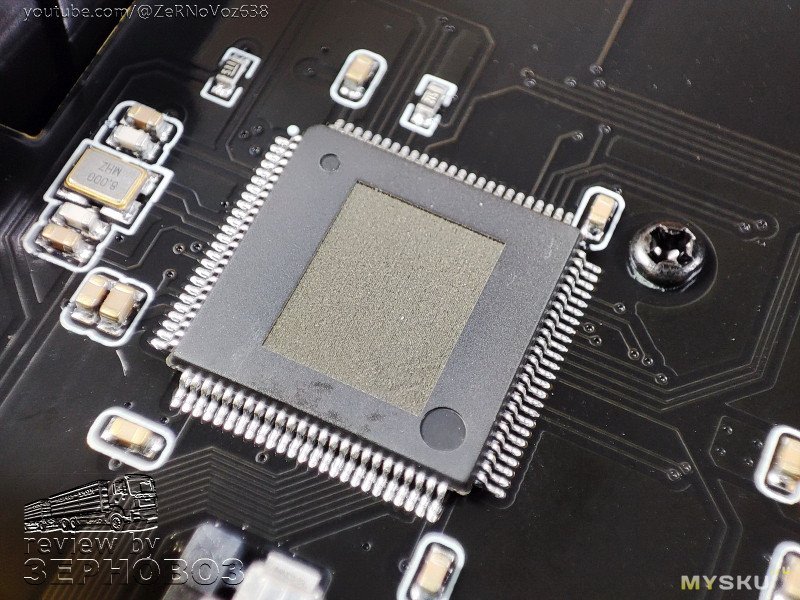

чип с затёртой маркировкой (дети, угадайте, как его зовут?)

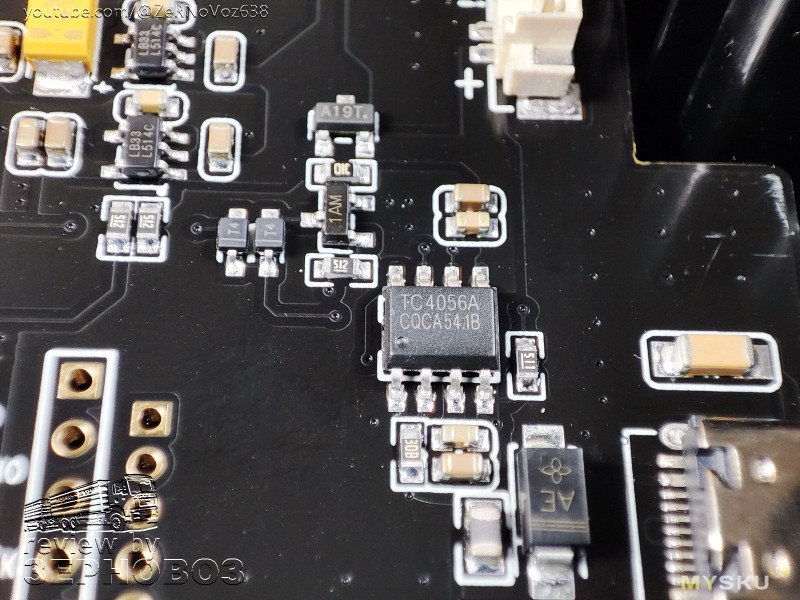

обвязка порта зарядки

ещё буквально несколько фото с обратной стороны платы (но тут почти пусто)

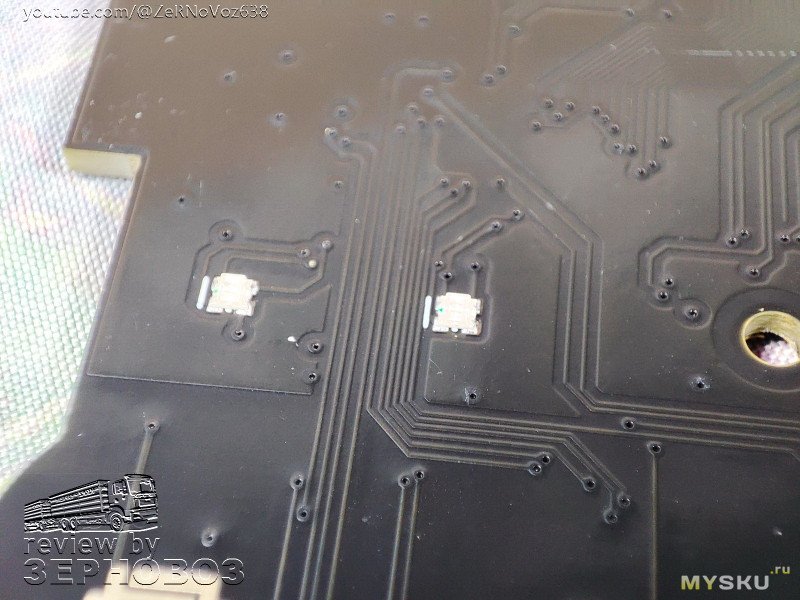

светодиоды состояний/результатов

кнопки управления

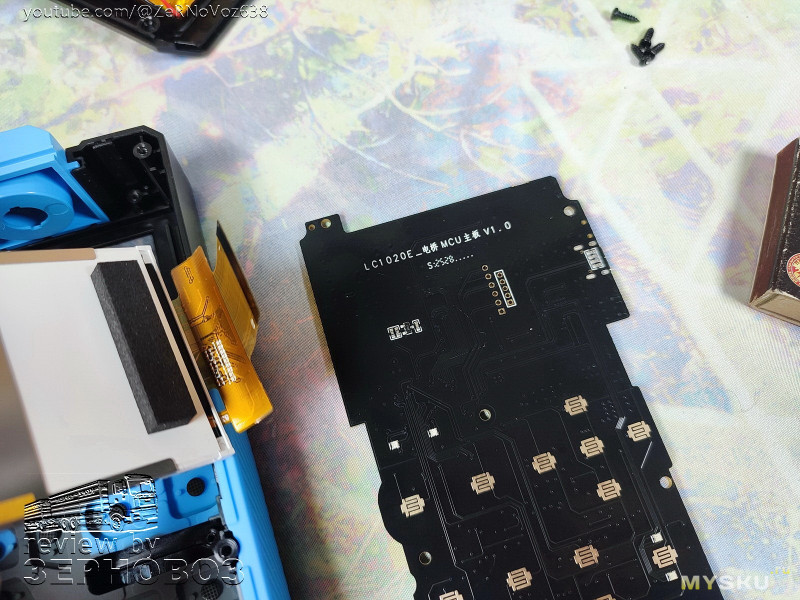

маркировка платы (вдруг кому интересно)

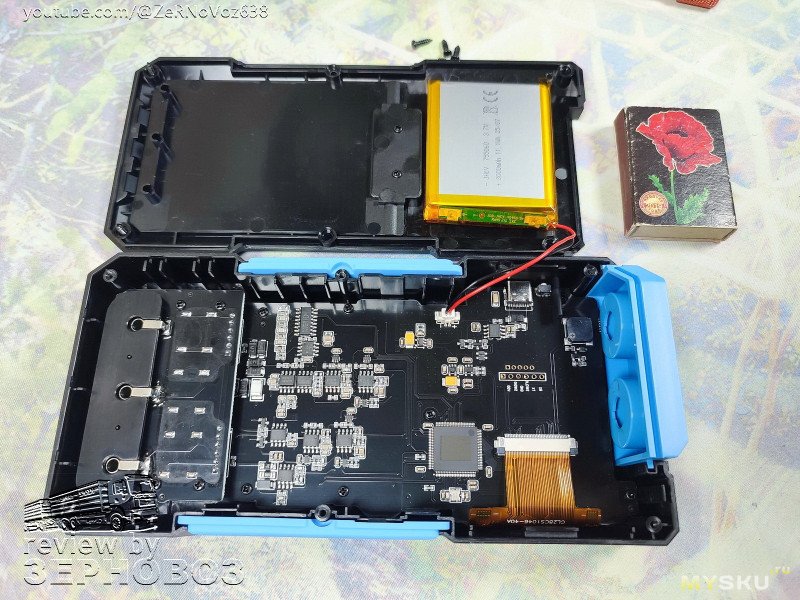

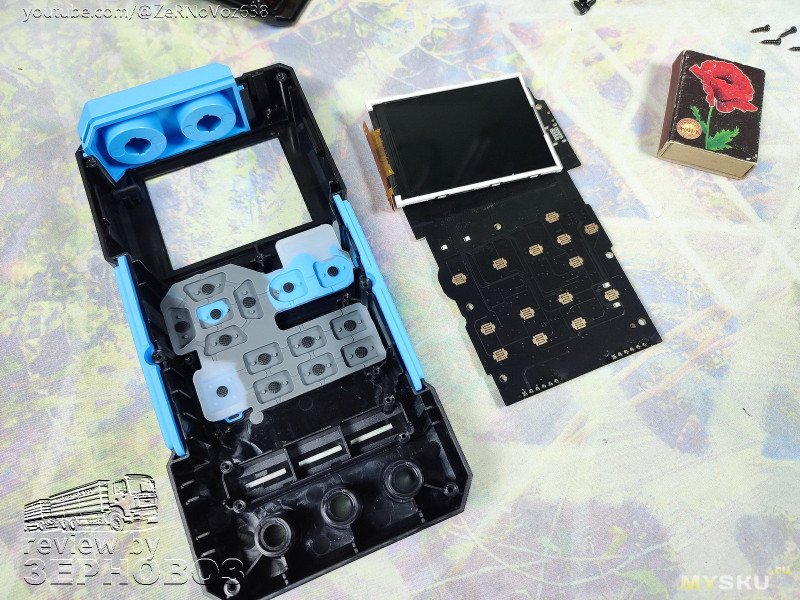

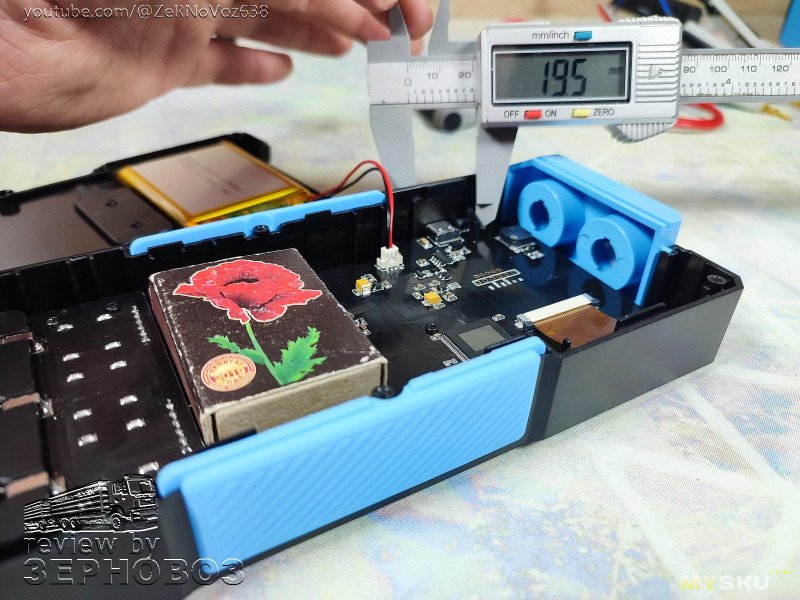

Сухогруз. Можно хранить деньги, или даже продукты. Можно золото или бриллианты. При желании габариты внутреннего полезного пространства можно пересчитать в спичечных коробках.

Меню

Длинным нажатием на кнопку «ОК» попадаем в настройки и далее такими же длинными нажатиями либо заходим либо выходим в/из подпунктов. Навигация стрелочками. Выбор — краткое нажатие ОК. Впрочем, интуитивно понятно, кроме длинного нажатия на вход и выход, имхо.

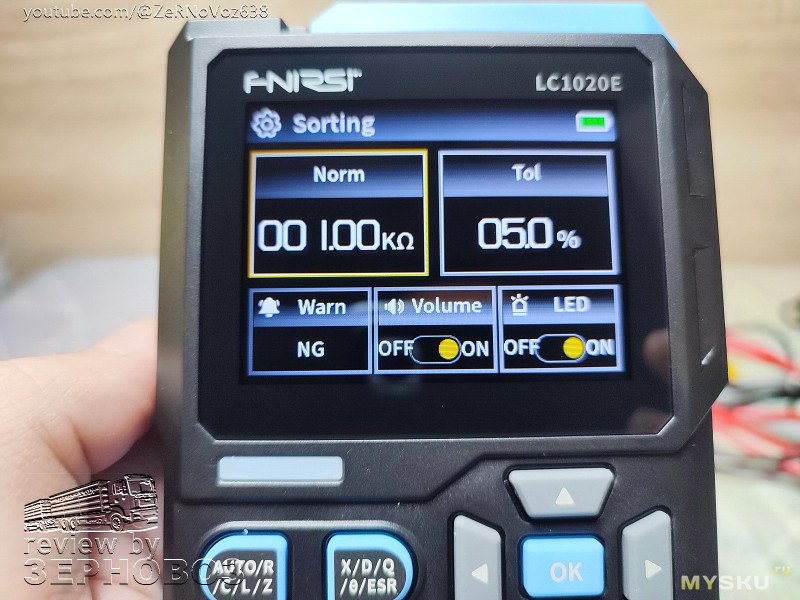

Режим сортировки. Задаём значения/пороги. Включаем световую и звуковую индикацию (напоминаю, что по умолчанию они выключены)

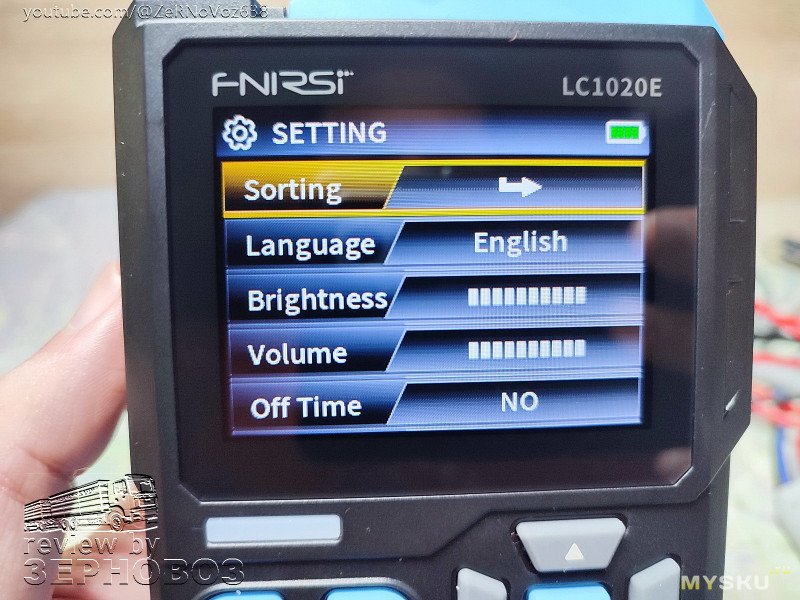

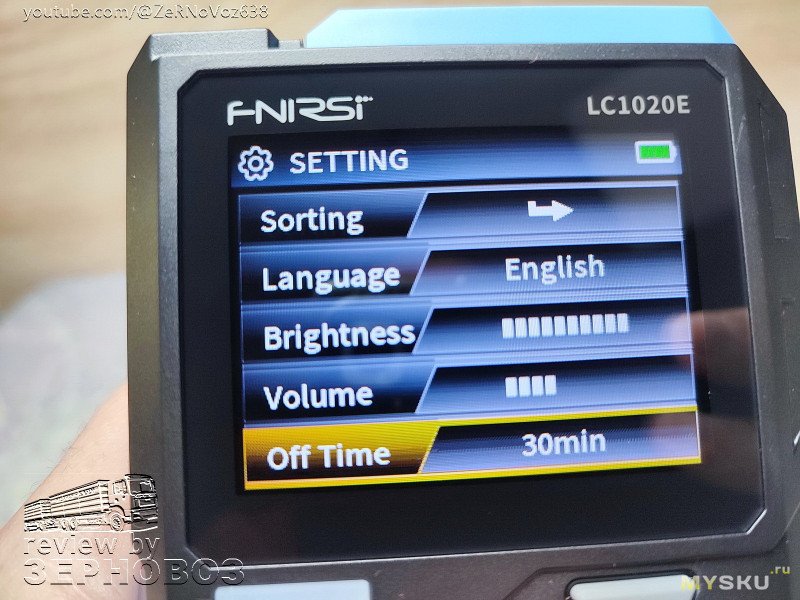

языков всего два (中文/English), яркость, громкость — здесь всё просто.

таймер авто отключения при бездействии, по умолчании отключён, включаем сколько нужно (до 30 минут)

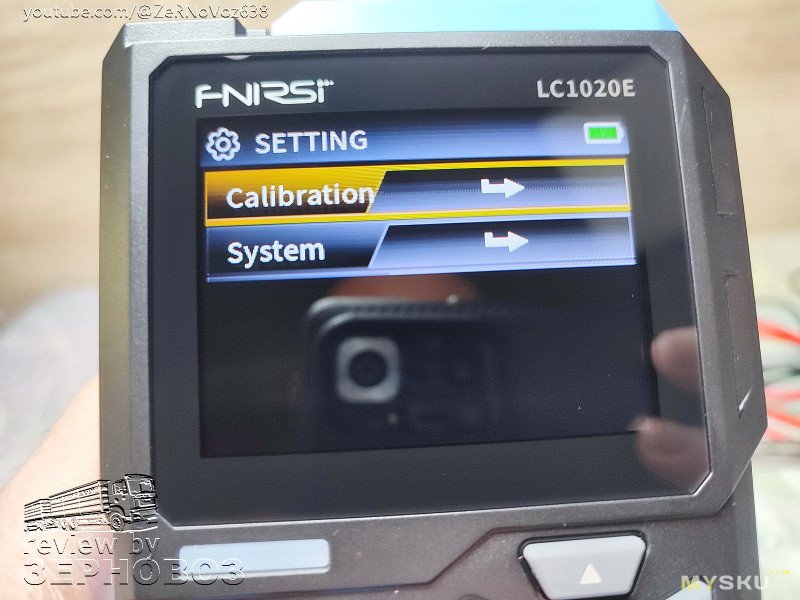

калибровка. Это для более продвинутых. Зерновоз пас. Инструкция есть в «инструкции».

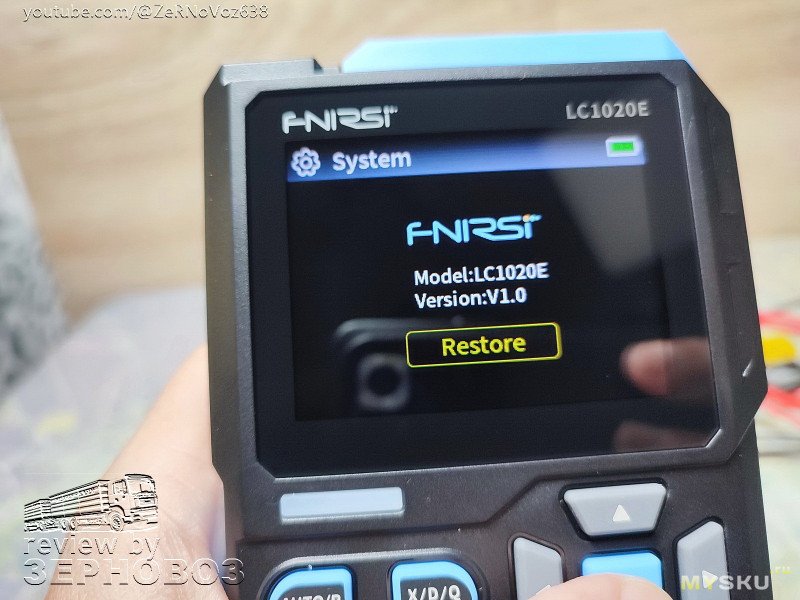

О приборе. Модель, версия прошивки, сброс к заводским.

Выводы

FNIRSI LC1020E — это решение, способное заменить стационарный лабораторный LCR-метр в большинстве любительских (а возможно и не только) задач, но при этом легко помещающееся в сумку с инструментами. Он может быть интересен инженерам и радиомастерам, а также увлечённым радиолюбителям, для которых важно не просто «прозвонить» деталь, а получить более точные результаты.

Важная особенность — автоматическое определение типа компонента. Прибор сам понимает, что именно к нему подключено (резистор, конденсатор, катушка), и выбирает оптимальный режим измерения. В инструкции рекомендуется указано, что обычно достаточно именно автоматического режима. Но с лёгкостью можно выбрать необходимый. Тем более есть отдельные кнопки почти на каждую настройку.

Также из плюсов: всё тот же довольно большой цветной экран и большой акк. Включение очень быстрое (3-4 секунды). Удобное и понятное управление. Много кнопок и большие (что хорошо на таком большом корпусе).

Есть режим сортировки/отбраковки, плюс световая и звуковая индикация.

Стартовый набор включает зажимы и щупы, плюс тестовая пластина. Сумочку придётся докупать. Первое время можно хранить в родной коробке (но это не так удобно).

Имеется предохранитель, но не быстросъёмный (места не нашлось, видимо). Нормально и так.

Минусы: корпус просто огромен (может кому-то это плюс?). Можно было сделать в 2 раза меньше, ну или в 1.5. Нет фонарика. Предохранители запросто можно сделать съёмными.

Цена за такой набор «всё в одном» не особо кусается, имхо. Плюс есть купон.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
