Сетевой фильтр Космос FKsm1.5m-4g(G)

Из этого небольшого обзора многие из вас узнают кое-что новое о бюджетных удлинителях/сетевых фильтрах.
Те, кто думает, что провода таких изделий сделаны из меди, указанная длина провода соответствует реальности, и фильтрация представляет собой сложную электронную схему, сильно удивятся. )))

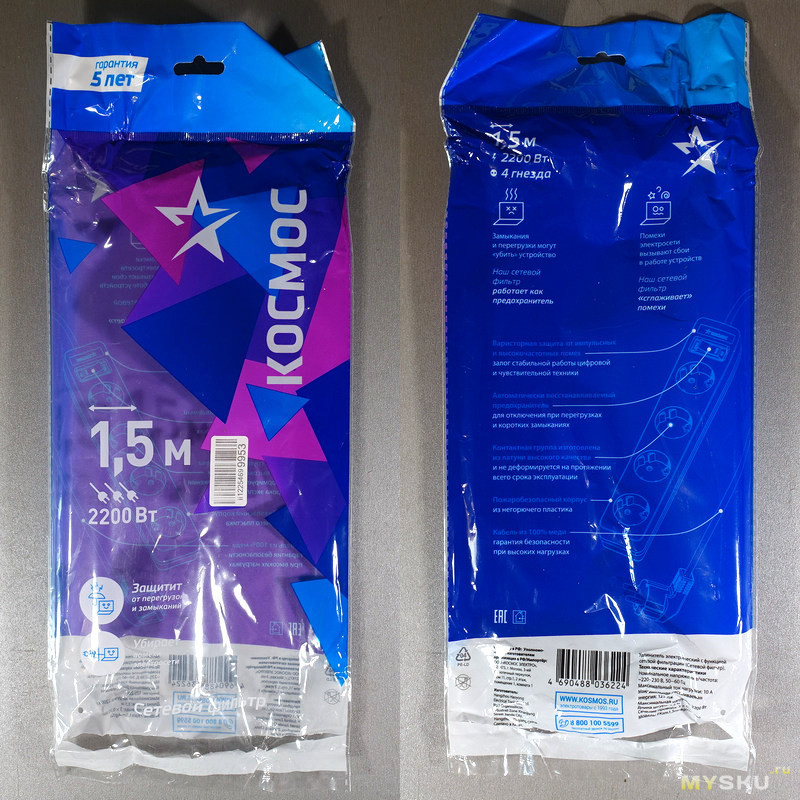

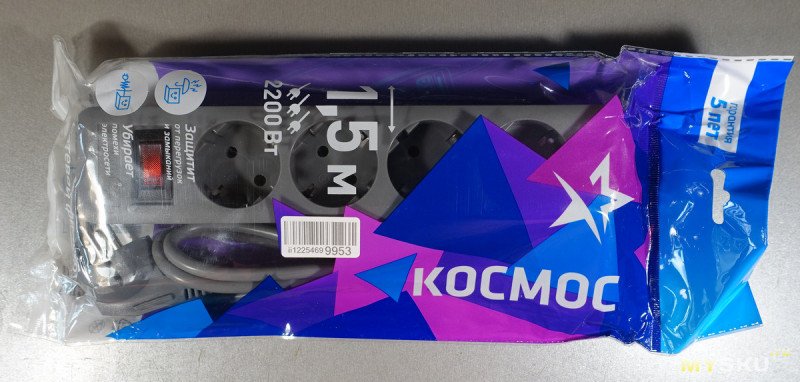

Фильтр продаётся в пакете.


На пакете указаны технические характеристики и преимущества. Указан производитель — Hangzhou Haoyong Electrical Tool.

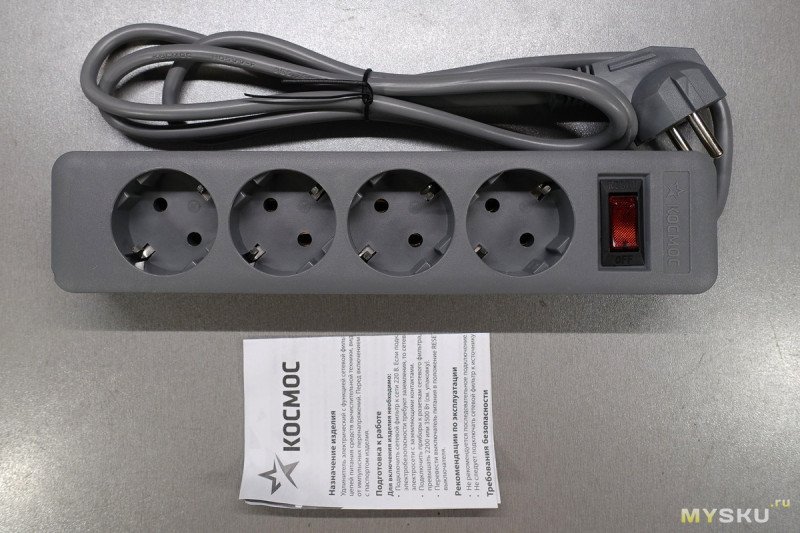

Везде есть маркировка «Космос» — на пластике блока розеток, на вилке, на проводе. Установлен термовыключатель, автоматически отключающий нагрузку при превышении допустимого тока. Выключатель разрывает только один провод.

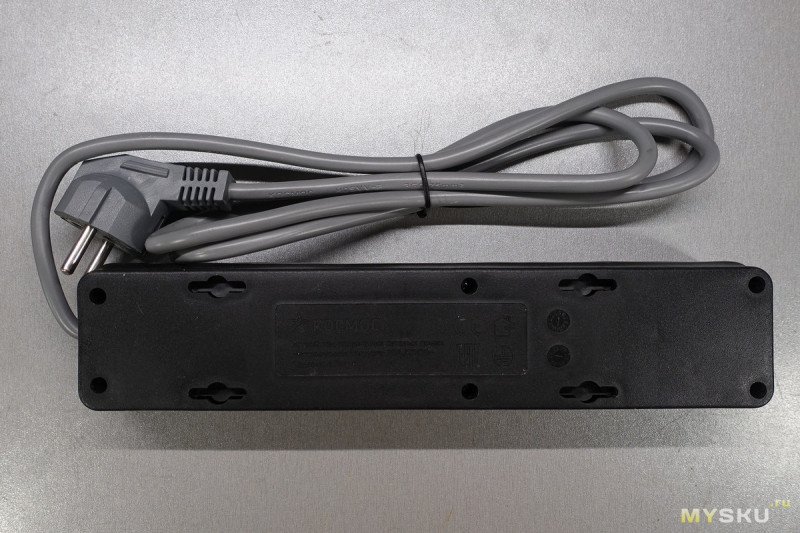

Задняя часть корпуса имеет другой цвет, есть отверстия для крепления на стену.


Корпус фильтра изготовлен из негорючего пластика (при попытке поджечь зажигалкой мгновенно затухает).

Длина провода от точки выхода из вилки до точки входа в блок розеток: 1 метр 40 см, расстояние от центра ближайшей к проводу розетки до центра вилки 1 метр 51 см (для удлинителей ГОСТ нормирует именно это расстояние, а не физическую длину провода).

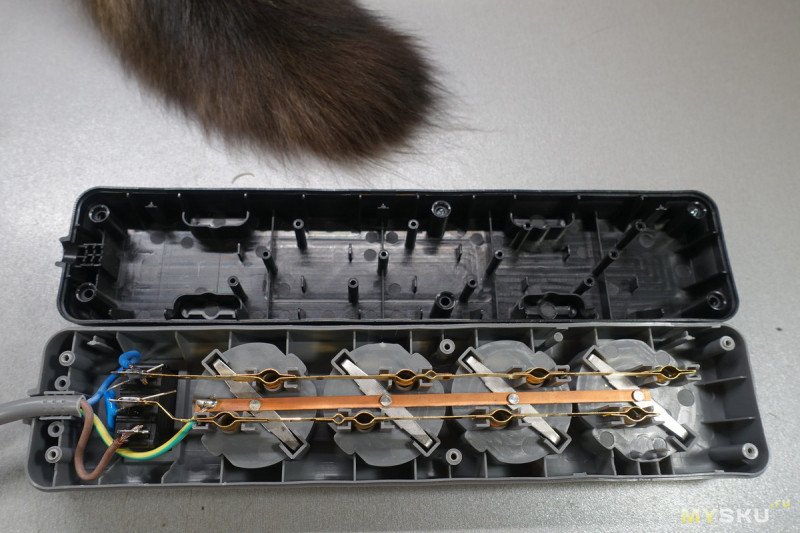

Блок розеток разборный, две его половины скреплены шестью саморезами под обычную крестообразную отвёртку.

Противозаломная втулка отсутствует, но сделан небольшой выступ пластикового корпуса. Провод зафиксирован сжатием двух половин корпуса.

Контактные планки одинарные, их толщина 0,3 мм, металл не магнитится. Планки заземления приклёпаны к шине, металл также не магнитится.

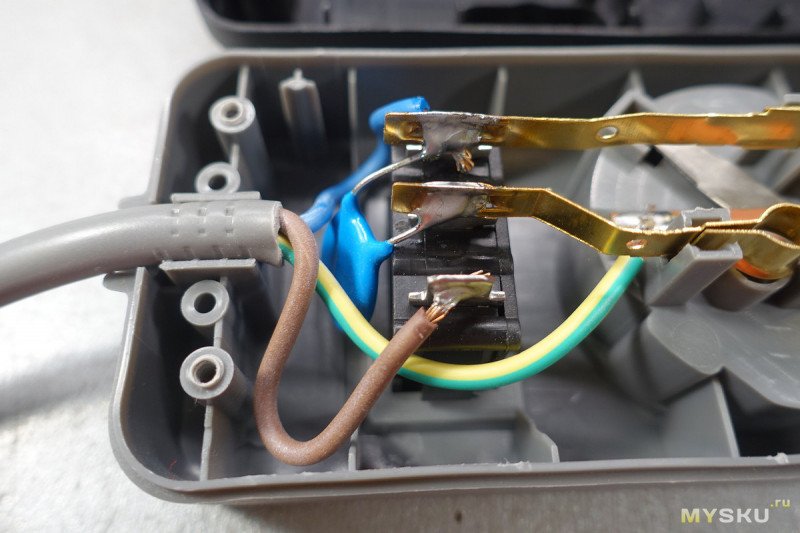

Контактные планки припаяны к термовыключателю.


Установлен варистор 14D471K (классификационное напряжение 470 В, cреднеквадратичное напряжение срабатывания 300 В, поглощаемая энергия 115 Дж).

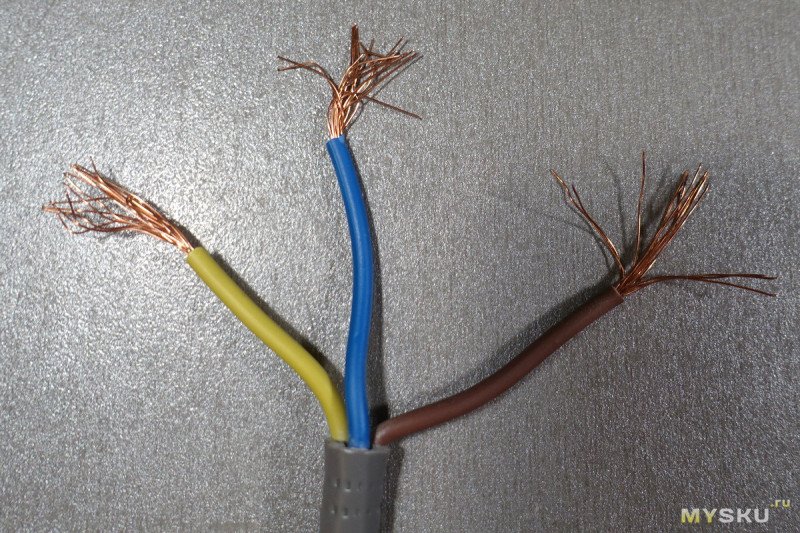

Провода с виду похожи на медные, но это алюминий с покрытием, делающим его похожим на медь. Синий и жёлто-зелёный провод содержит 16 жил диаметром 0.25 мм (сечение 0.79 мм²), в коричневом проводе почему-то 15 жил (сечение 0.74 мм²).


Сопротивление 1 метра синего и жёлто-зелёного провода 35 мОм, сопротивление коричневого провода 35.9 мОм. С помощью калькулятора легко убедиться, что такое сопротивление соответствует алюминиевым проводам, сечением около 0.75 мм². Такой провод эквивалентен медному с сечением 0.5 мм².

Для проверки работы фильтра в режиме максимальной нагрузки через него был пропущен ток 10 А в течение 30 минут.

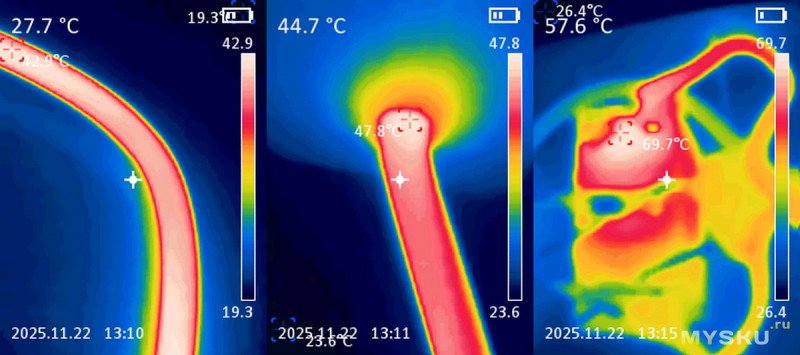

Температура внешней оболочки проводов составила 43°C, у точки входа корпус 48°, температура выключателя 70°. Существенный нагрев вилки и контактов блока розеток не зафиксирован.


При токе 16А термовыключатель срабатывает через 40 секунд.

Возможно, у вас возник вопрос, почему этот удлинитель называют сетевым фильтром. Все бюджетные сетевые фильтры отличаются от удлинителей только одной деталью — варистором, сглаживающим импульсные помехи. Кроме того, при появлении в сети напряжения выше 300 вольт варистор замкнётся и, если повезёт, термовыключатель успеет отключить нагрузку до того, как варистор разрушится.

Сейчас на рынке очень много удлинителей и сетевых фильтров гораздо худшего качества — с тонкими проводами из неизвестных сплавов, перегревающимися при заявленной нагрузке, выключателями, не рассчитанными на указанный ток, горючим корпусом, существенно меньшей длинной провода, чем указано.

Так что, пожалуй, это идеальный представитель бюджетных сетевых фильтров/удлинителей. Он справляется с заявленной нагрузкой 10А (2300 Вт) без перегрева, его корпус изготовлен из негорючего пластика, контактные планки сделаны не из стали, провода имеют достаточное сечение, самое главное — благодаря термовыключателю, этот сетевой фильтр невозможно перегрузить — он просто отключается. Очевидные минусы — выключатель разрывает только одну линию (термовыключателей, разрывающих обе линии я не встречал), алюминиевые провода, слишком тонкие контактные планки.
