Телевизор 49" SONY KD-49XH8005 | Моргает индикатор 6 раз, работает половина подсветки

Всем привет!

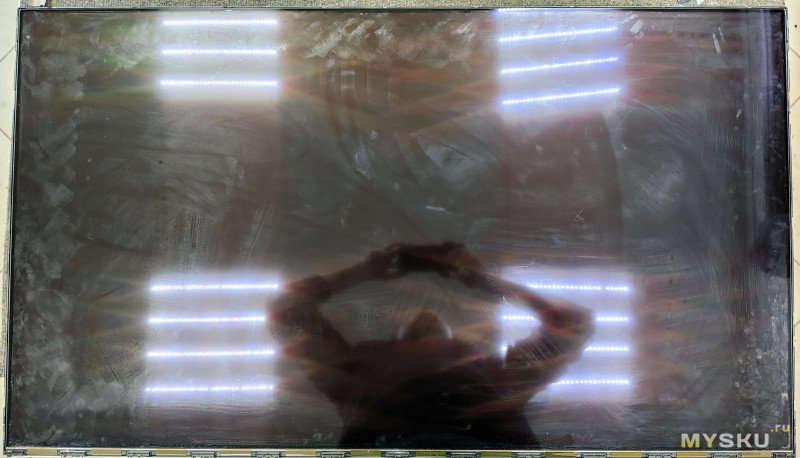

Сегодня в ремонте SONY KD-49XH8005 с проблемой — не работает подсветка в левой части экрана и после телевизор отключается с ошибкой. Иногда все же левая часть загоралась, но не надолго — через время начинало моргать и всё отключалось.

Всё это указывает на проблему со светодиодами, поэтому разберем и заменим подсветку.

Телевизору 5 лет и странно, что уже подсветка закончилась — всё же не бюджетная модель. Хотя кто знает, какая наработка, может с утра до ночи включен.

Итак, телевизор включается, но через короткий промежуток времени отключается с ошибкой — индикатор отмаргивает 6 раз и так по кругу, что указывает на проблемы с подсветкой.

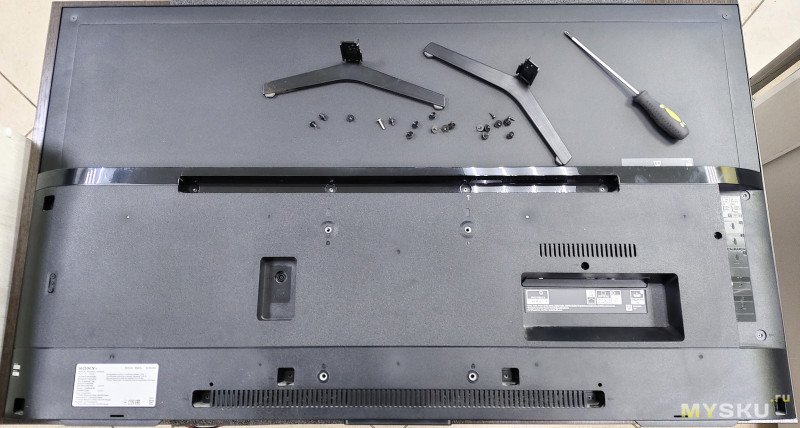

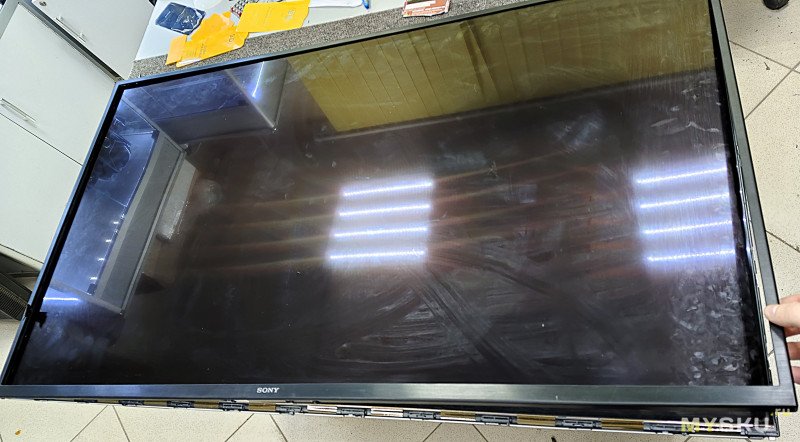

Разберем телевизор. Располагаем телевизор экраном вниз на ровной поверхности, откручиваем винты задней крышки

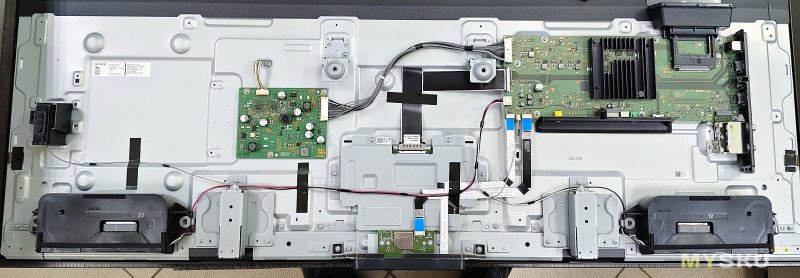

Снимаем её и видим внутренний мир телевизора.

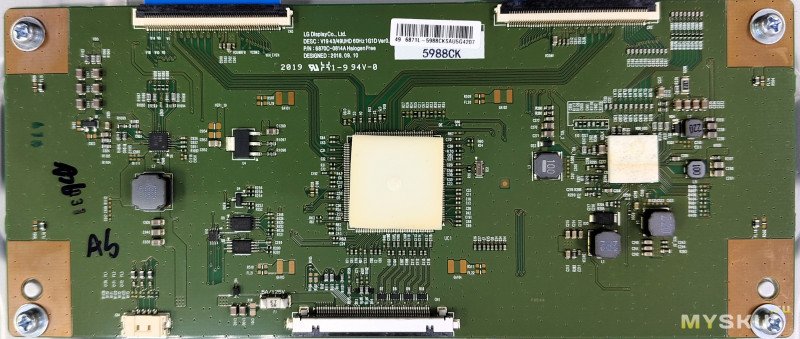

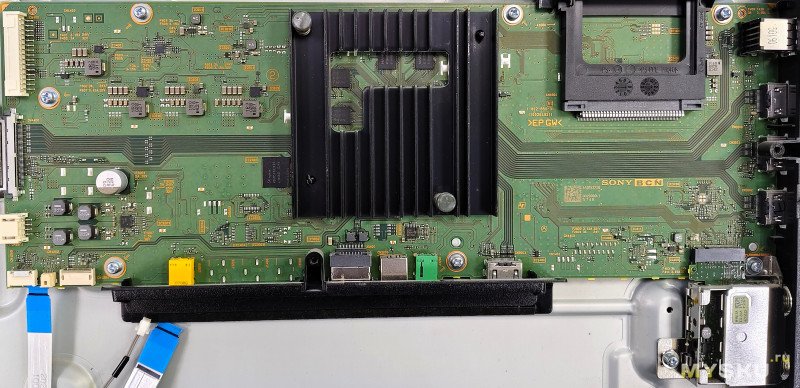

Состав телевизора — системная плата 1-002-850-31, драйвер подсветки 1-004-240-11,  t-con 6870C-0814A, матрица YS9S049HNG01

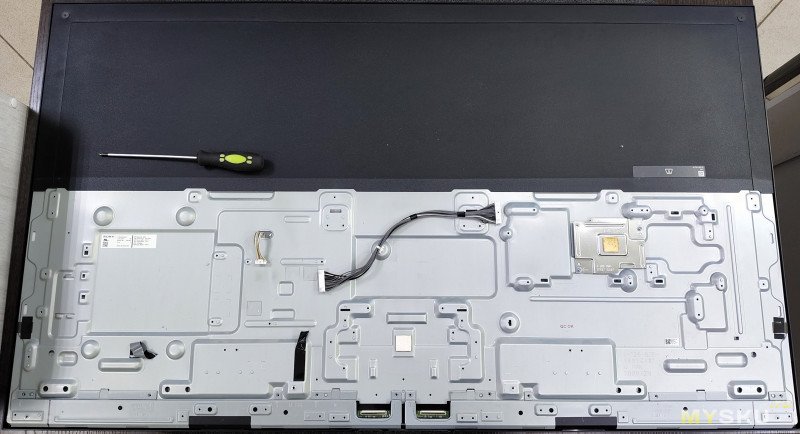

Отключаем все шлейфы, провода, снимаем всё что снимается. Снизу установлена защита плат матрицы и она закреплена на корпус и на внешнюю рамку.

Рамка снизу немного подвижна, поэтому тянем пластик немного вниз — крепления из защиты «выскакивают» и можно без проблем все это снять.

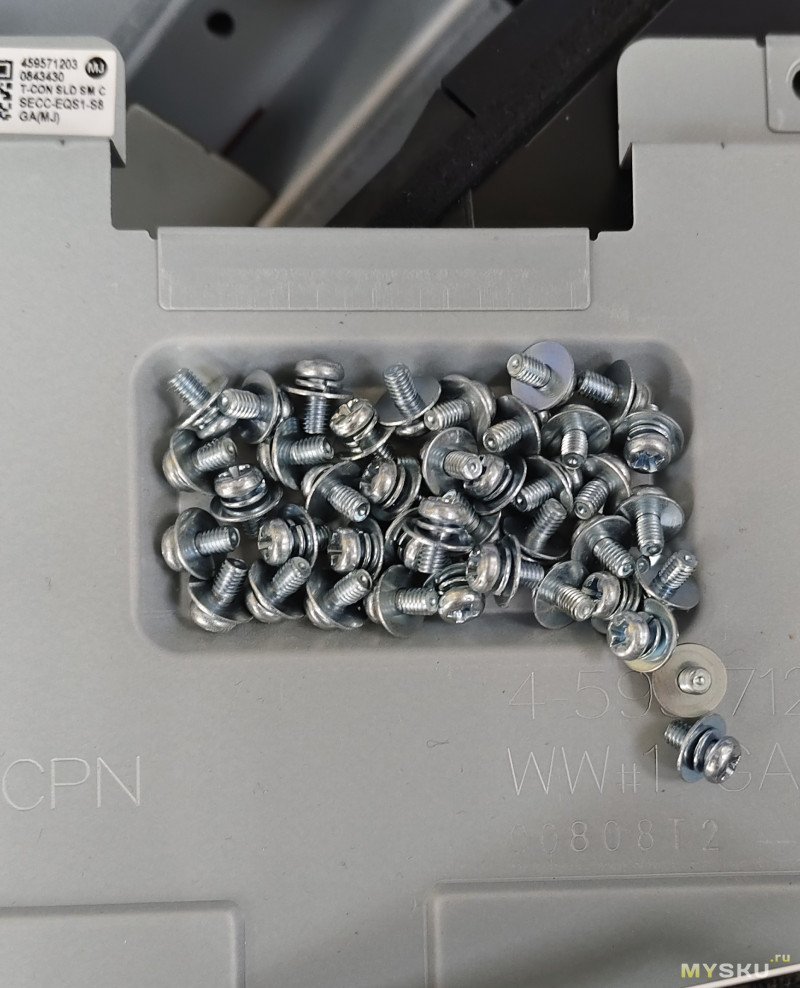

Болтов дофига, шуруповерт в помощь)

Переворачиваем телевизор и отщелкиваем внешнюю рамку. Ох я помучался! Защелки жесткие и снять рамку просто пластиковой картой не выйдет. Только металлическая лопатка.

Потихоньку, с перекурами, отщелкнул.

При снятии было непонятно как расположено стекло под рамкой — далеко или близко от края, есть ли бортик для защиты и из-за этого, с учетом мощных защелок, было немного страшно)

В итоге — матрица лежит в углублении рамки и при отщелкивании риск достать до матрицы минимальный, но аккуратность и осторожность не помешает.

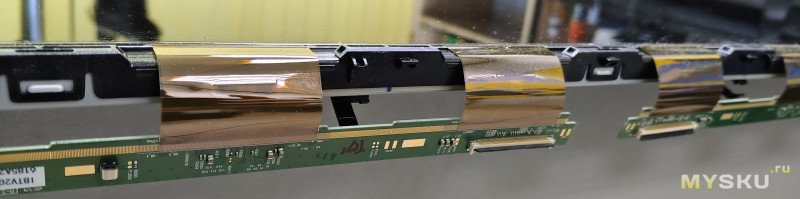

Снимаем матрицу. Сначала извлекаем из креплений платы матрицы снизу.

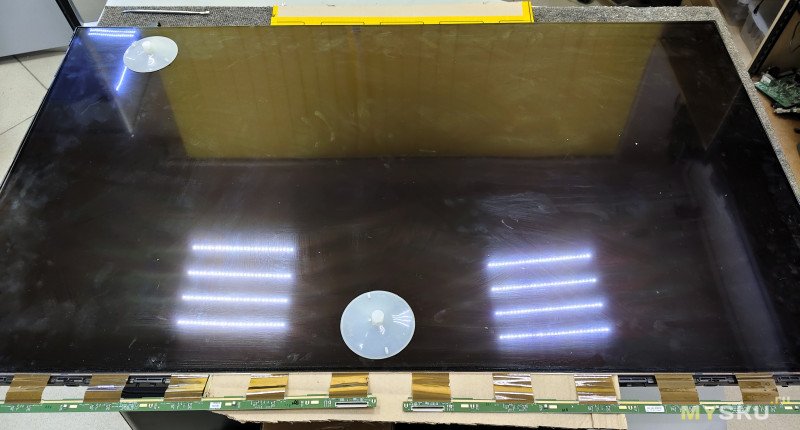

Матрица тут тонкая и гнется, поэтому присоской её приподнимаем и подкладываем под неё картон сверху и снизу посередине, что бы не гнулась и за них же поднимаем (придерживая дополнительно стекло пальцами сверху) и переносим на свободное место.

P.s сначала я снимал без картонок, просто пальцами взяв сверху и снизу посередине, гнется ощутимо, но всё ок. Но лучше так не делать, не испытывайте судьбу)

После отщелкиваем и снимаем рамку, на которой располагалась матрица. Она составная из четырёх частей. Была бы цельная — снял бы вместе со стеклом.

Снизу снимаем черную пленку, закрывающую подсветку.

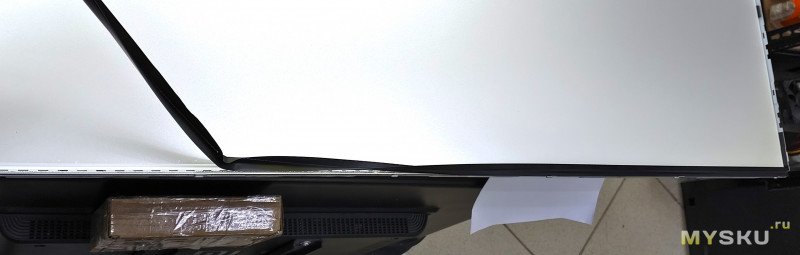

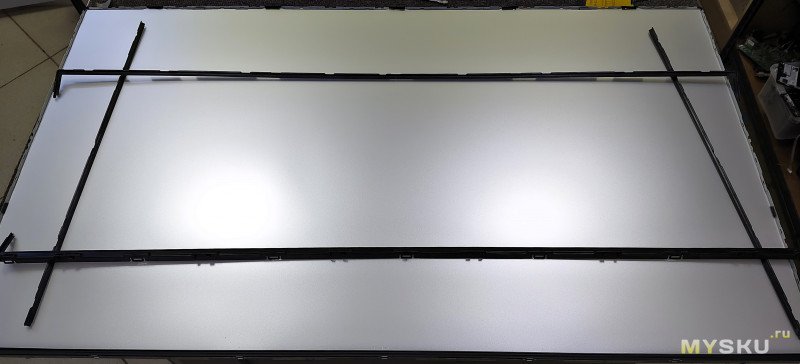

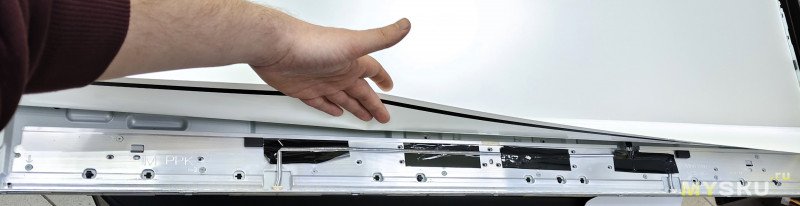

Оргстекло и пленки снимать не нужно — можно просто приподнять и сдвинуть наверх. Под отражателем расположен радиатор со светодиодными планками.

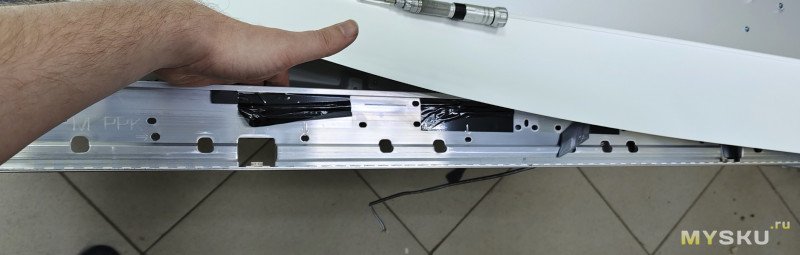

Обратите внимание — по краям есть пластиковые элементы, на которые ложится оргстекло. Не потеряйте их.

Откручиваем болты и снимаем радиатор.

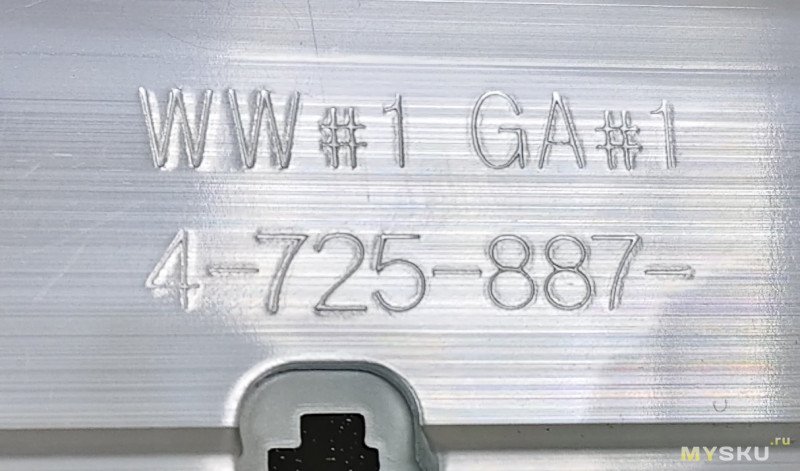

По коду 4-725-887- можно заказать подсветку в сборе с радиатором, если необходимо.

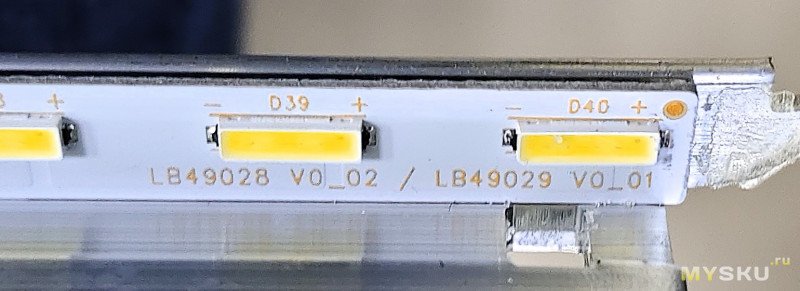

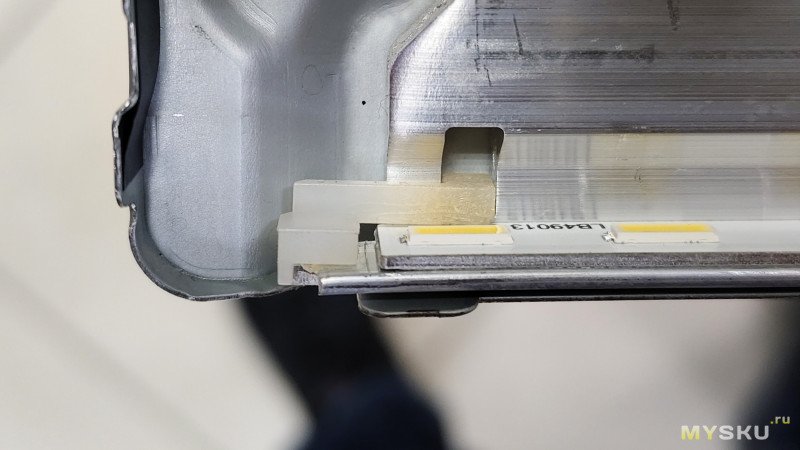

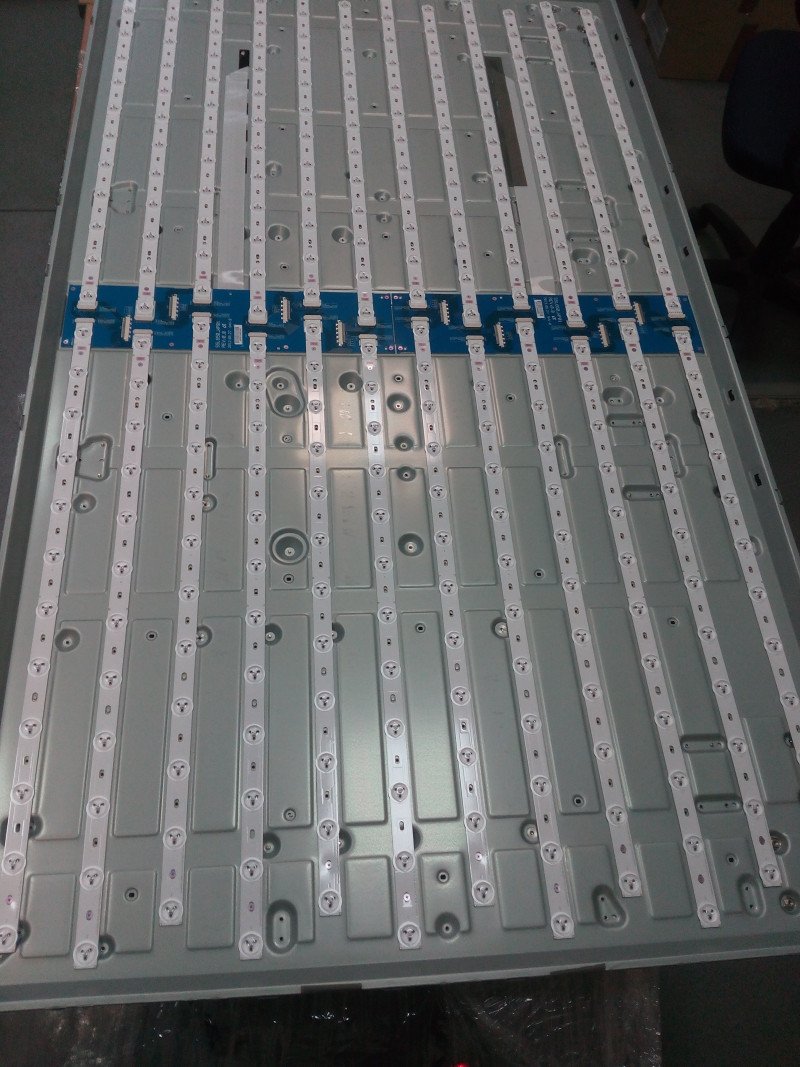

Планки подсветки с маркировкой LB49028 v0_002/LB49029 v0_01. Светодиоды 6v 40 шт на одной планке, соединение — 4 цепочки по 10 шт последовательно, каждая группа запитывается отдельно.

Прям с такой же маркировкой не нашел (на тот момент), поискав узнал, что полный аналог — это LB49013, их и заказал. (покупал тут)

Но перед заменой тестером LED подсветки решил проверить родные планки — а она вся рабочая. Но тестер на полную мощность светодиоды не зажигает и я подумал — в телевизоре они работают на большей мощности и вполне возможно, что какой то светодиод под нагрузкой обрывается (было такое не раз в практике — тестером все ок, а при нагрузке обрывается).

Решил заменить, раз уже разобрал. Отклеиваем старые планки, убираем остатки скотча, клеим новые. Собираем в обратной последовательности. При установке матрицы следите за краями и углами — должно лежать в углублении рамки. У внешней рамки изнутри помимо защелок есть выступы — они должны попасть в отверстия в корпусе.

В общем, собрал телевизор, включаю… и всё точно так же. Проверил соединения — все ок, распиновка планки совпадает с родной. Забыл сказать, что до разборки проверял напряжения на выходе подсветки — напряжение на одну планку 60 вольт, на вторую сначала так же, а потом уже падает до 18 вольт, как будто в защиту уходит (как и должно быть при неисправной подсветке). Сейчас же напряжение не поднималось выше 20 вольт.

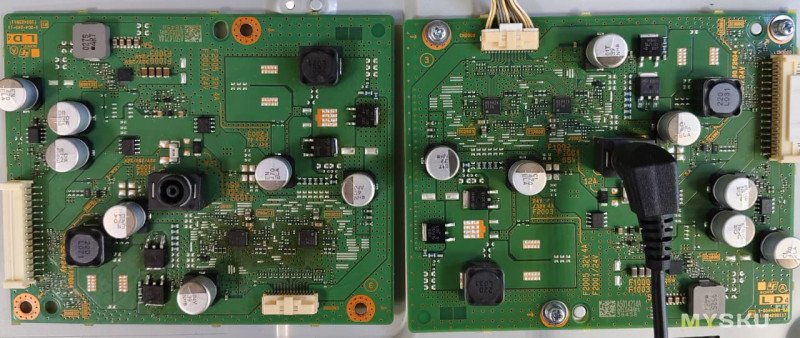

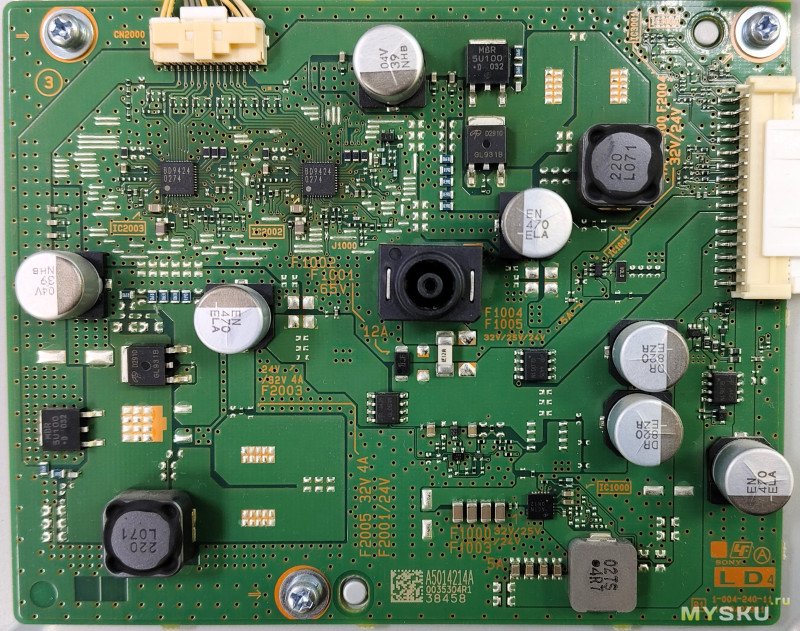

На плате драйвера (на которую никакой схемы  я не нашел) распаяны 2 микросхемы bd9424 (даташитов не нашел), как раз относящиеся к работы подсветки. Решил поменять их местами (дроссель, транзисторы и диод тоже) — раз один «канал» работает, то после этого должна заработать левая сторона, а правая нет.

Итог — ничего не поменялось, все точно также, значит проблема в другом. Попроверял сопротивления, конденсаторы — ничего подозрительного не нашел, да и времени, а главное желания не осталось. Поэтому решение одно — замена платы целиком. Заказал с разбора на озоне, всего 1100 р (а на авито можно чуть дешевле купить), поставил и все заработало. Наконец то)

Позднее я узнал, что у владельца перед поломкой сгорел блок питания (розетка замкнула или напряжение прыгнуло, не знаю), он купил новый бп, включил, а тв не работает. Следовательно блок питания что то подпалил на плате, а что именно — хз.

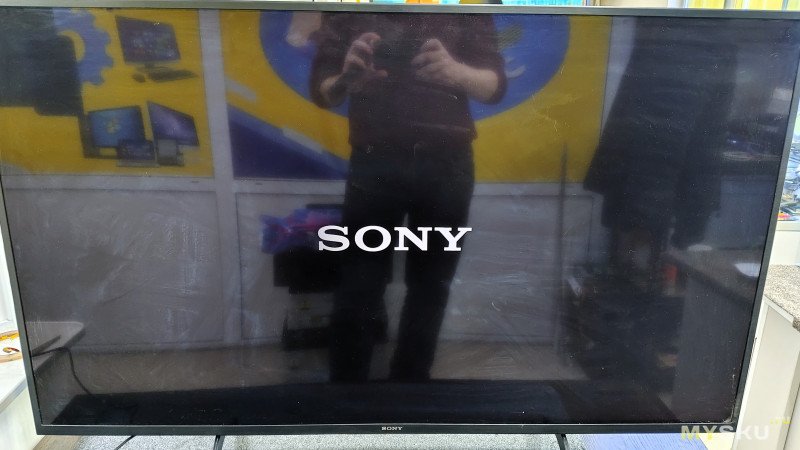

Картинка яркая, без засветов и пятен.

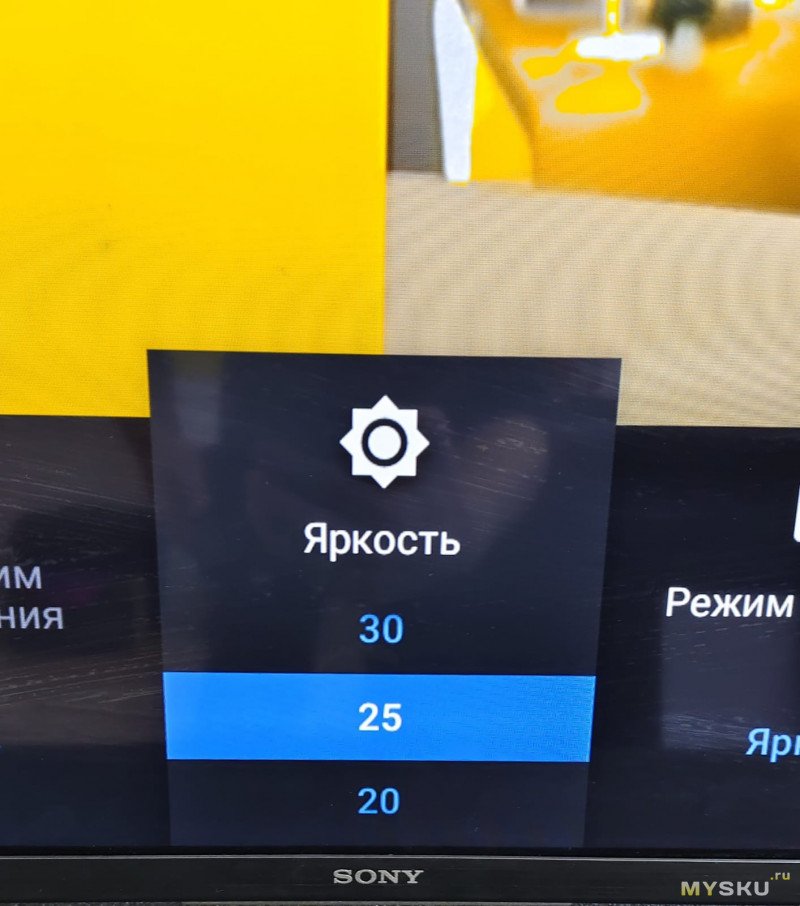

О снижении тока на подсветку. Никакой инфы не нашел, попробовал отпаять низкоомные (0,39ома) резисторы (их 5 шт параллельно на каждом канале) — потребление тв не изменилось, следовательно ток не упал. Убавил в настройках яркость (в меню быстрых настроек), включил автояркость в зависимости от освещенности и на этом всё.

С немалой долей вероятности родная подсветка была исправная и ей можно было не менять, но кто знал, что тут проблема в этой плате. Ведь все симптомы указывали на неисправные светодиоды! Но самое главное — телевизор снова в работе)

На этом у меня все, спасибо за внимание! Удачных ремонтов!
