Всех приветствую!

В один прекрасный день включили телевизор, а он только «заговорил», а изображения нет? Подсветите фонариком экран и если вы увидите изображение (обычно еле заметное), то это значит, что необходим ремонт подсветки — частичная или полная замена. В редких случаях (в моей практике) вздувается высоковольтный конденсатор подсветки — его замена на исправный возвращает тв к рабочему состоянию.

В данном топике я расскажу и покажу процесс разборки и замены светодиодной подсветки в телевизоре ORION OLT-39212.

Один хороший знакомый попросил меня помочь ему с заменой подсветки в его телевизоре. Не вопрос)

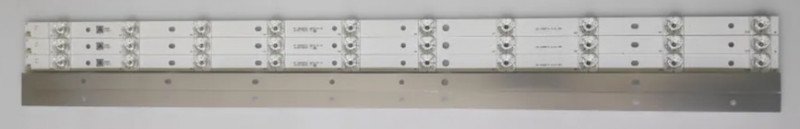

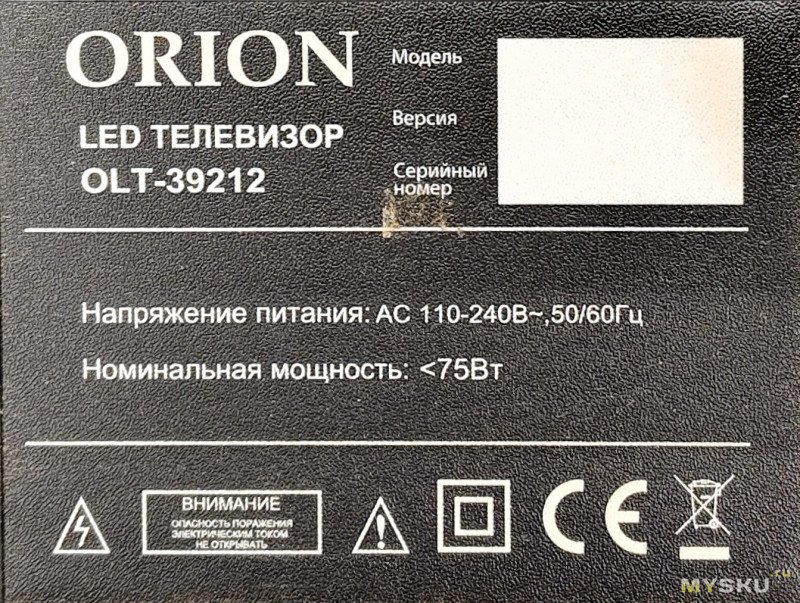

Принесли телевизор и предварительно купленную к нему подсветку (на каком то из онлайн маркетплейсе). Модель этого тв выпущена в 2014-2015 году

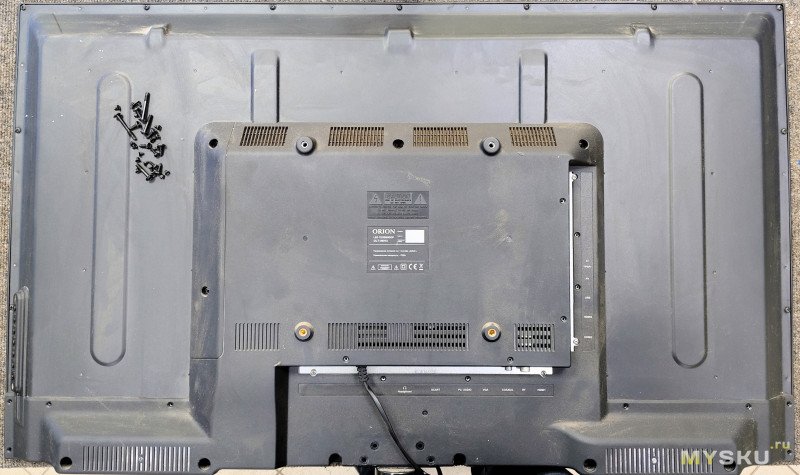

Начнем разборку. Располагаем телевизор экраном вниз на ровной поверхности, откручиваем винты задней крышки и снимаем её.

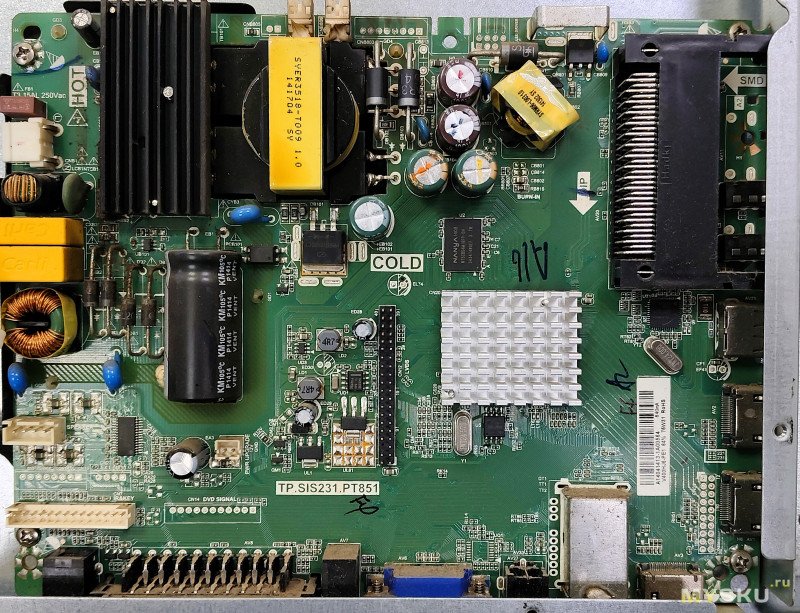

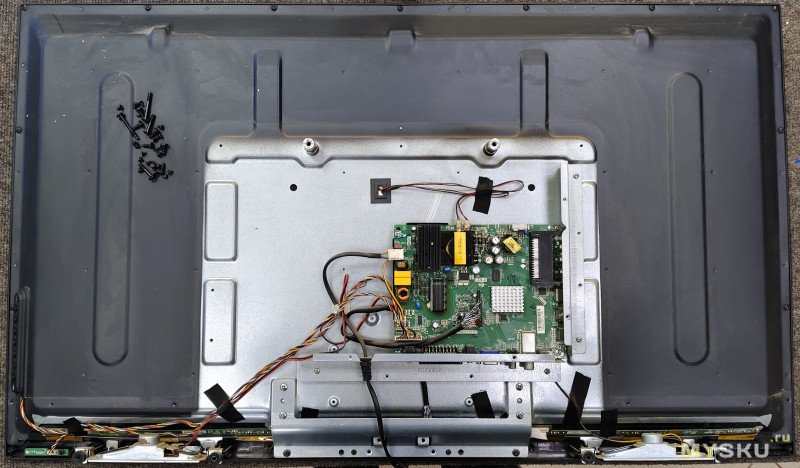

Системная плата TP.SIS231.PT851

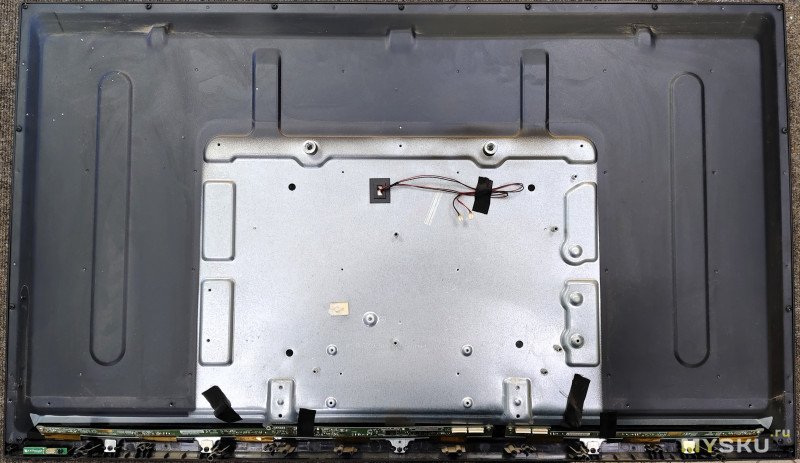

Снимаем все что снимается, отключаем все кабеля. Плату снимать не обязательно, но я её демонтировал.

По периметру откручиваем саморезы, удерживающие переднюю рамку.

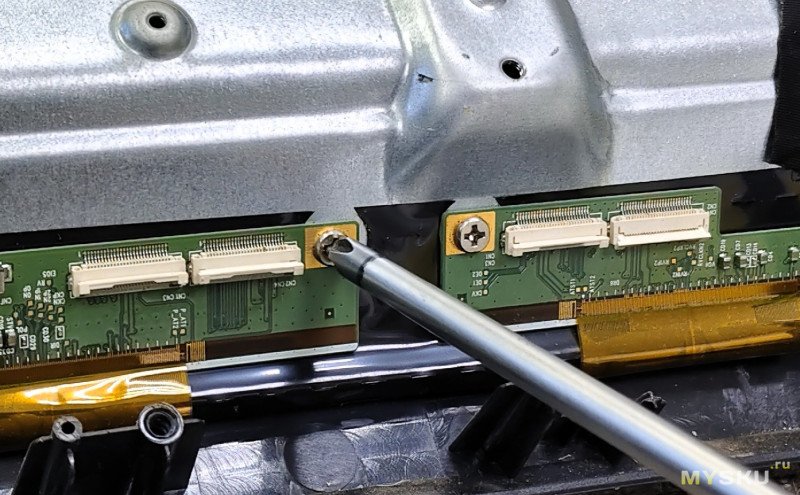

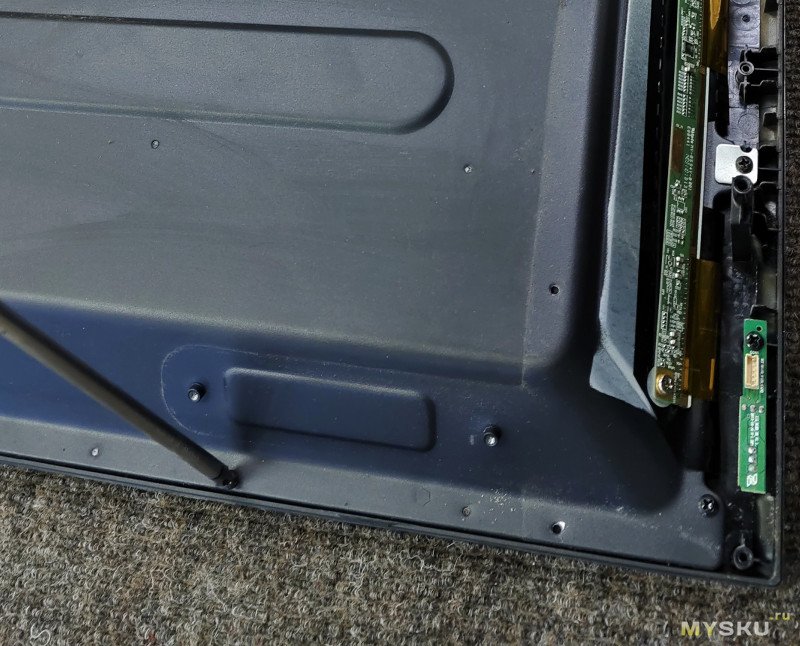

Откручиваем винты плат матрицы снизу

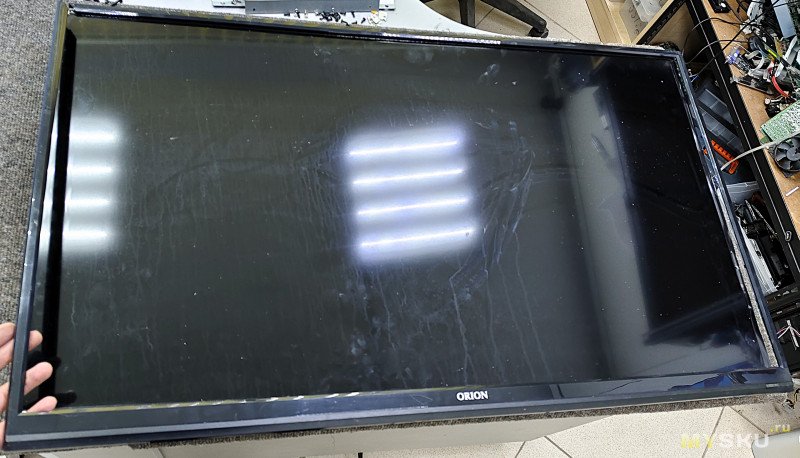

Аккуратно переворачиваем телевизор и снимаем переднюю рамку.

Откручиваем винты рамки, в которой лежит сама матрица. Часть винтов расположены под боковыми шлейфами, поэтому необходимо снять стекло.

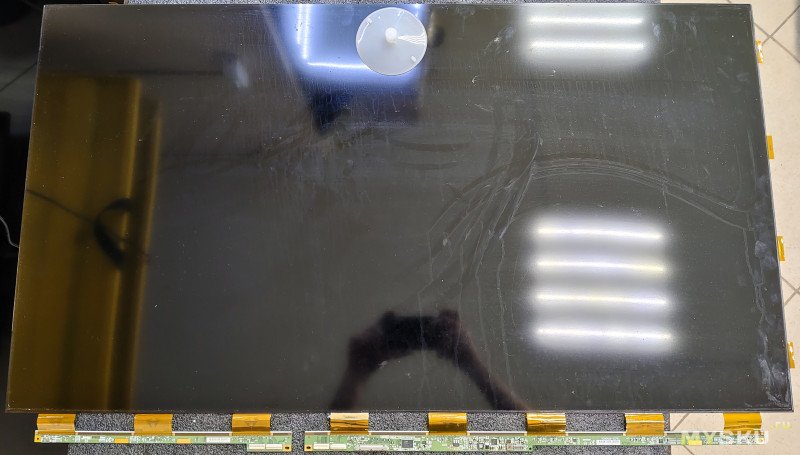

Приподнимаем стекло присоской, подкладываем карточки сверху и снизу посередине, руками поднимаем придерживая пальцами матрицу и переносим на свободное чистое место.

Сверху немного подклеено к рамке — между стеклом и пластиком проходим тонким пластиком.

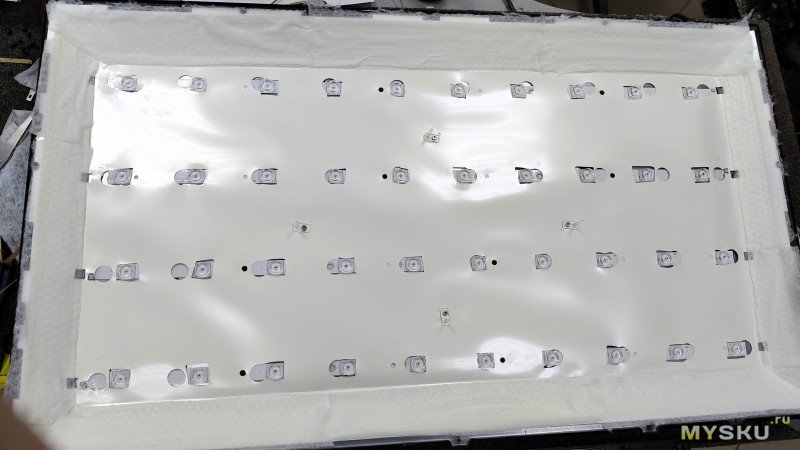

Снимаем рассеивающие пленки (не разделяем их) и видим подсветку — 40 светодиодов (3V). Я уже вижу несоответствие — заказанные планки совсем другие.

Снимаем отражатель, что бы посмотреть на маркировку установленных планок. Соединение последовательное — 2 группы по 20 светодиодов.

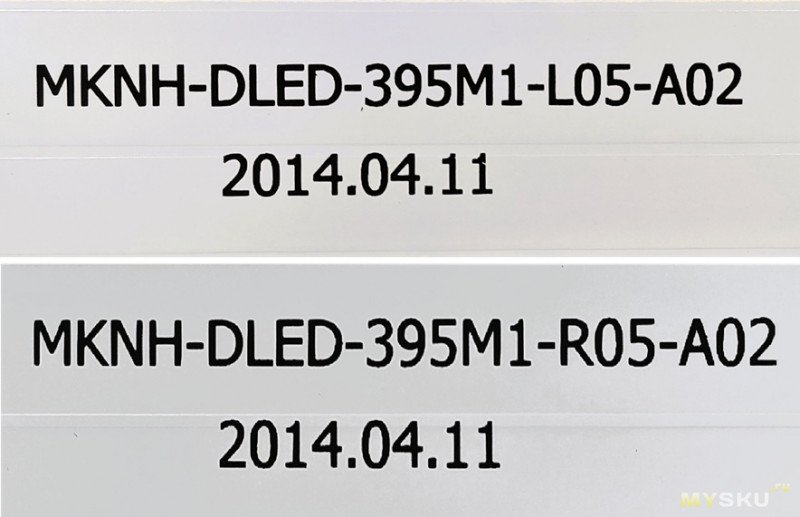

Их маркировка — MKNH-DLED-395M1-L05-A02 и MKNH-DLED-395M1-R05-A02

Поиски планок на замену не увенчались успехом — нет их в продаже. Можно конечно перепаять светодиоды (тут линзы вставляются в прорези в планке и не надо морочиться с их расположением), но мне было лень, да и 3v в наличии осталось немного и их не хватит на полную замену.

Но смотрю я на несовместимые планки и думаю: по длине заказанные планки влезают в корпус, светодиоды установлены 3v 150ma (проверил с помощью лбп) как и родные, да и количество светодиодов в 10 шт на планку позволяют без особых переделок внедрить их в этот телевизор.

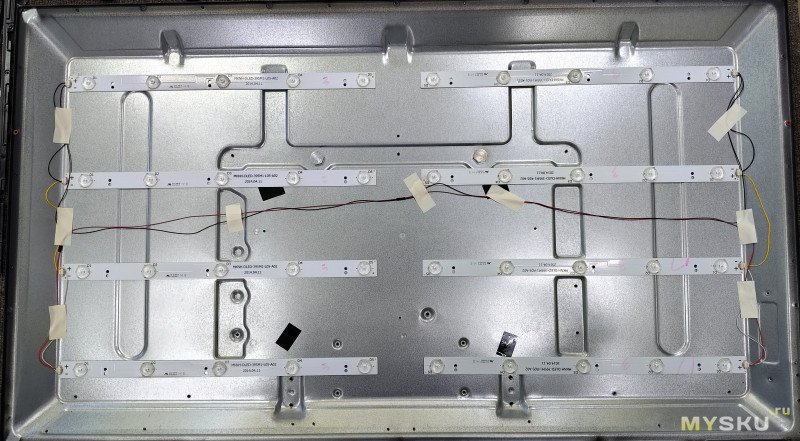

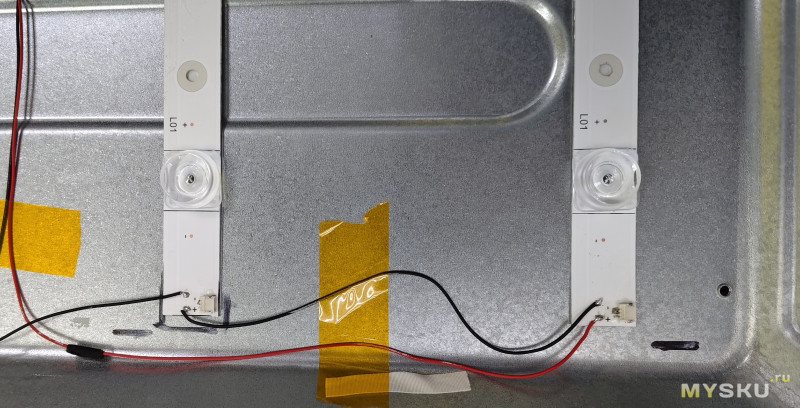

Отрезал коннекторы на проводах и соединил две планки последовательно (две сверху и две снизу). Провода припаял к планкам напрямую. По электрической части осталось как и раньше и ничего мудрить с платой не нужно (тогда я бы лучше перепаял светодиоды, чем вникать в схему платы, оно того точно не стоит)

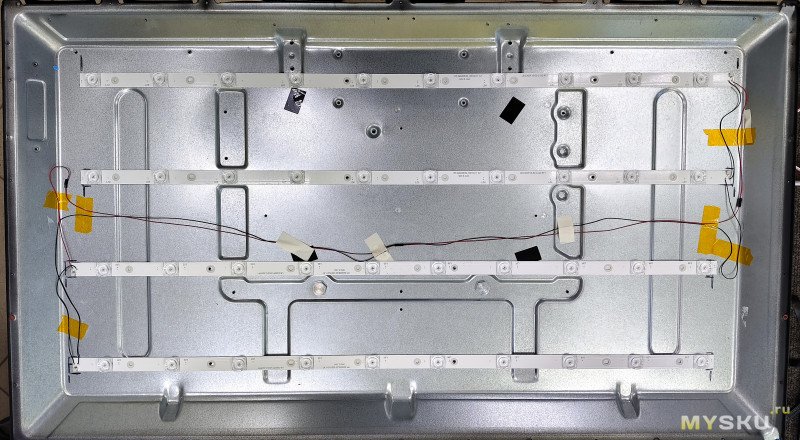

Планки приклеил на теплопроводящий двухсторонний скотч. Понятно, что они по креплению в корыто почти не подходят, поэтому нужно рассверлить несколько отверстий винтов, т.к металл выпирает из корпуса и планка нормально не приклеится.

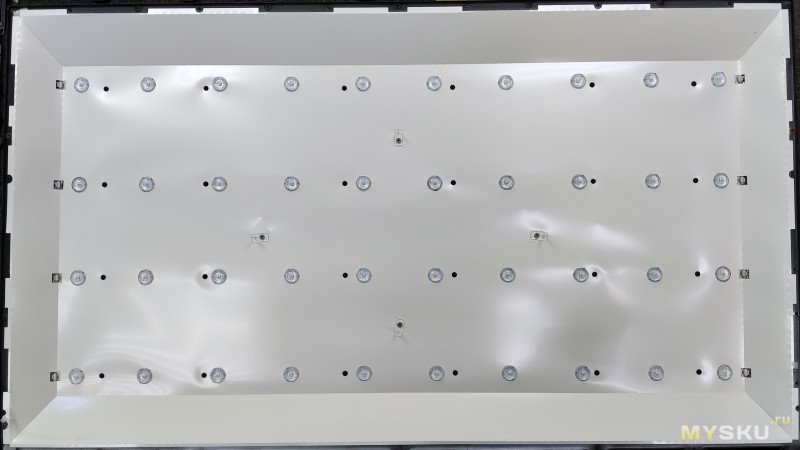

Конечно же расположение линз и отверстий на отражателе не совпадет — вырезаем новые.

Собираем тв в обратной последовательности, при установке матрицы следите, что бы её углы и края находились в углублении рамки.

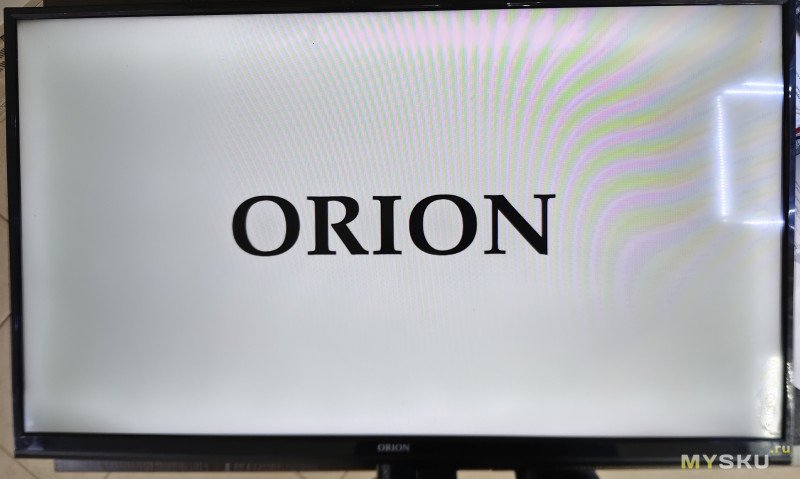

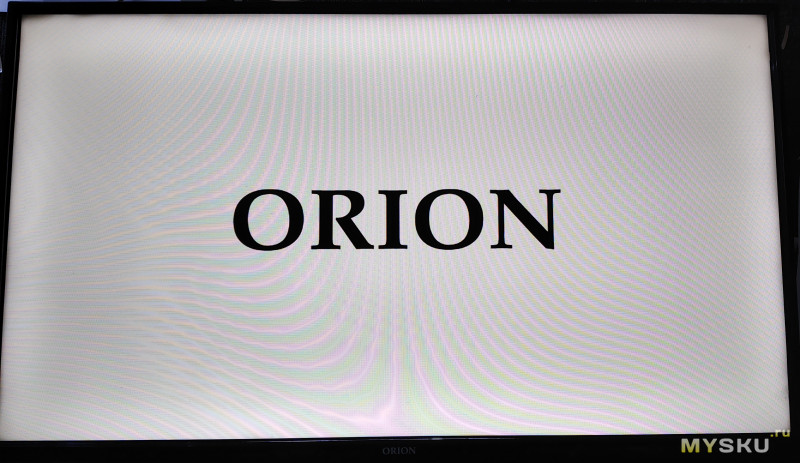

Итог — пятен на картинке нет, но по краям засветы.

Смотреть можно, заметно только на светлых изображениях и то если знать об этом) Знакомого устроило, а вот меня нет!

В общем спустя пару часов придумал — для поглощения света и распределения его на более бОльшую площадь по краям я приклеил на отражатель белую нетканую салфетку, что было под рукой)

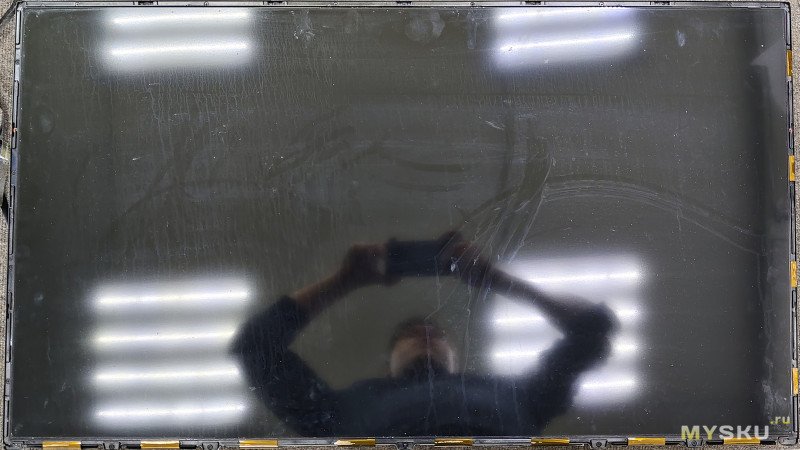

И вуаля — засвет стал менее ярким и более расплывчатым и его границы стали более плавными. На фото конечно это немного не так видно, глазами иначе

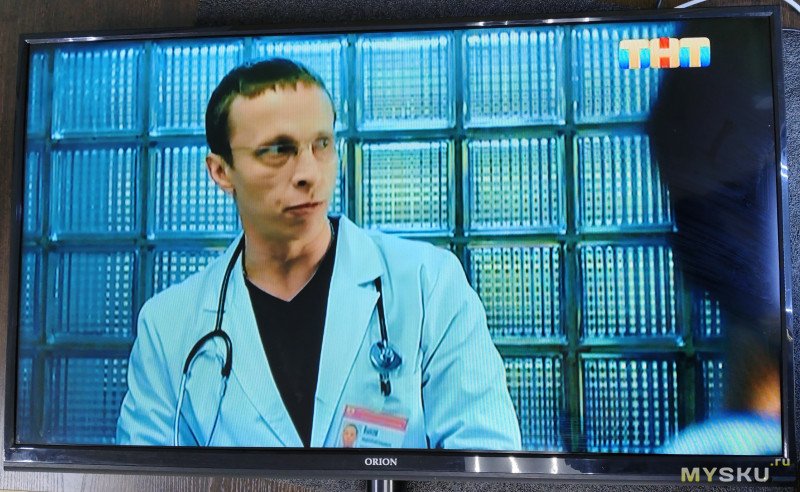

На реальной картинке отлично

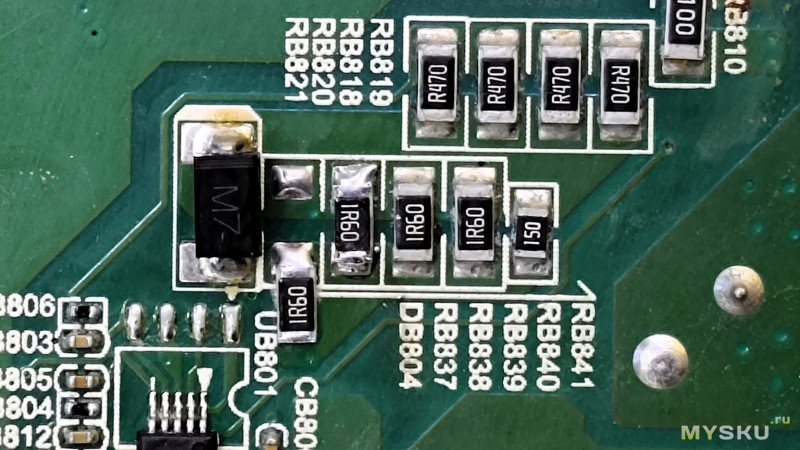

Перед окончательной сборкой уменьшаем ток на светодиоды — для этого на обратной стороне платы убираем 1-2 резистора на 1.6 ома, ток уменьшается на 25-50% соответственно

Телевизор снова в работе, знакомый доволен, я тоже. Знаю, заколхозил малёха, куда деваться, но главное работает и думаю прослужит не один год)
