Телевизор Panasonic tx-32dr300zz | Замена подсветки

Здравствуйте!

В один день включили телевизор, а он только «заговорил», а изображения нет? Подсветите фонариком экран и если вы увидите изображение (обычно еле заметное), то это значит, что необходим ремонт подсветки — полная замена светодиодов. Иногда (в моей практике) вздувается высоковольтный конденсатор подсветки — меняем его и тв снова в строю.

В этом топике рассмотрим процесс разборки и полной замены подсветки в телевизоре Panasonic tx-32dr300zz.

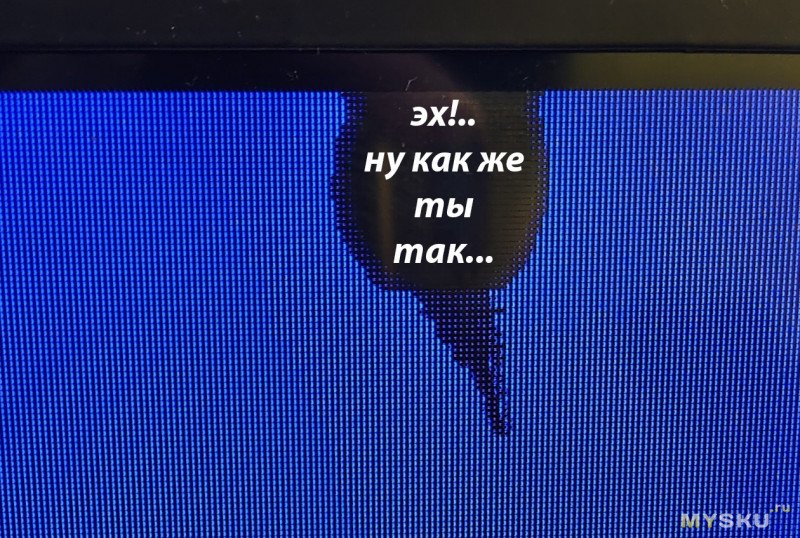

p.s матрицу этого тв я повредил по невнимательности, первая и надеюсь последняя подбитая матрица)

p.p.s — донора нашел — телевизор снова целый.

Итак, телевизор выпуска 2016-2017 года, точнее не скажу — на наклейке этого не указано.

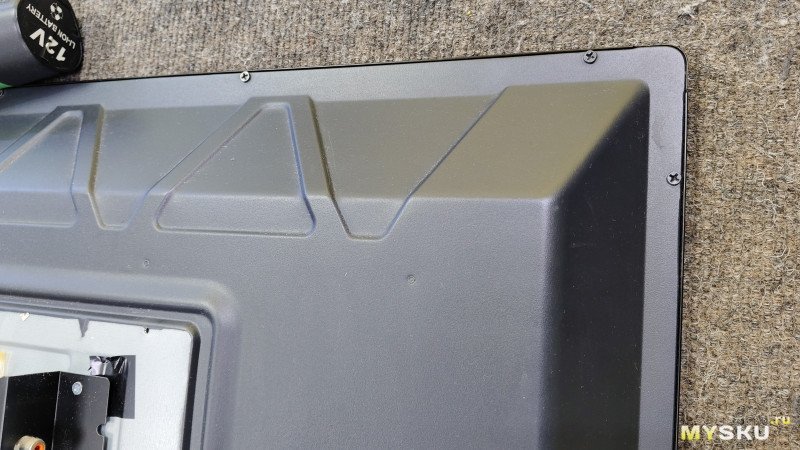

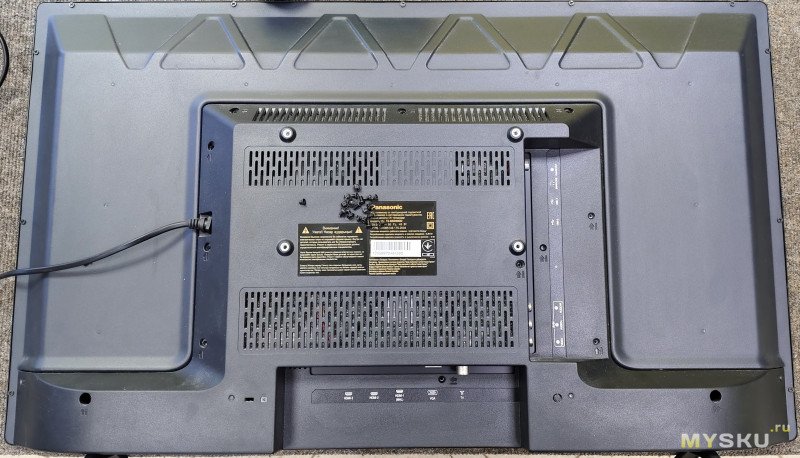

Разберем. Располагаем тв экраном вниз на ровной поверхности, откручиваем винты задней крышки (некоторые короче, запомните где такие стояли), не забываем про винты снизу.

Снимаем крышку.

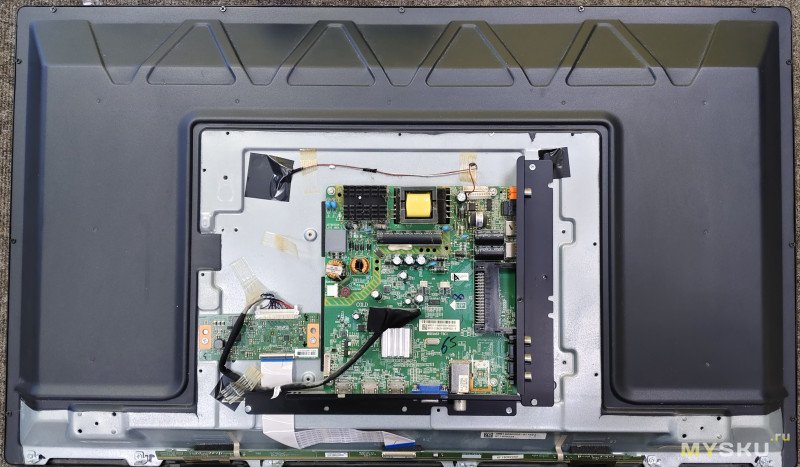

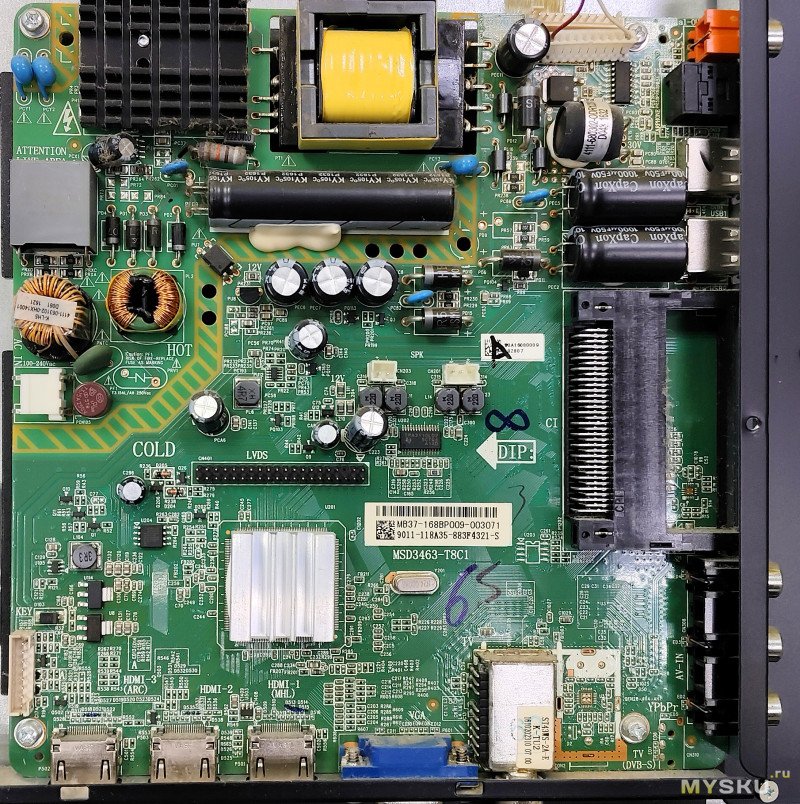

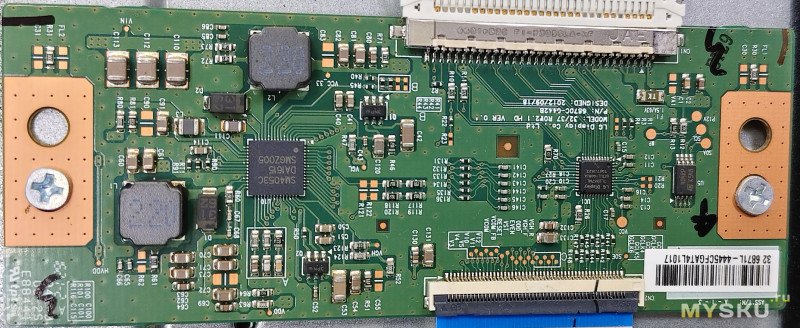

Внутри телевизора системная плата MSD3463-T8C1 и t-con 6870с-0442b

Снимаем системную плату, отклеиваем от корпуса плату матрицы снизу

По периметру и снизу откручиваем винты, удерживающие переднюю рамку и снимаем её.

Никаких защелок — удобно

Снимаем матрицу вместе с рамкой, в которой она находится. По кругу отщелкиваем защелки, поднимаем за пластик и переносим на свободное место.

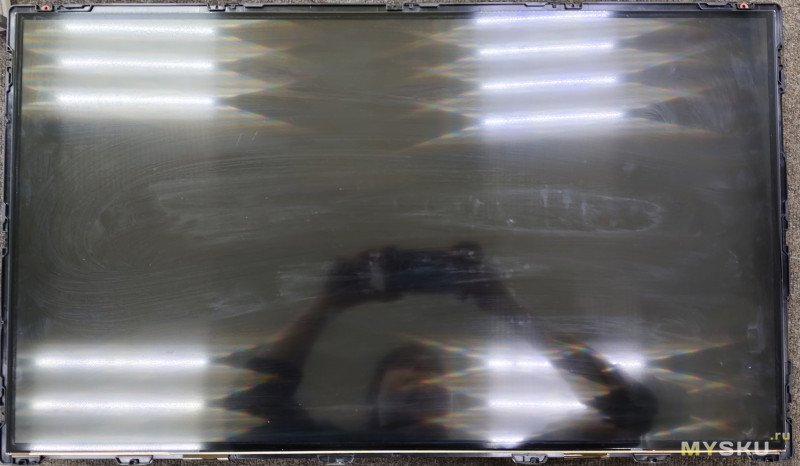

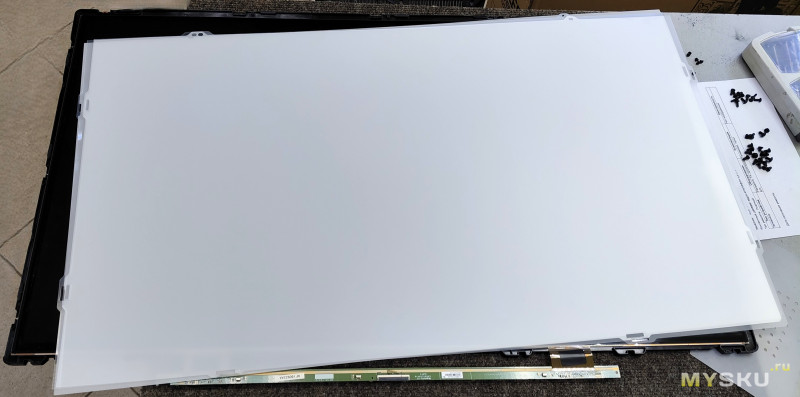

Снимаем светорассеивающие пленки (не разъединять)

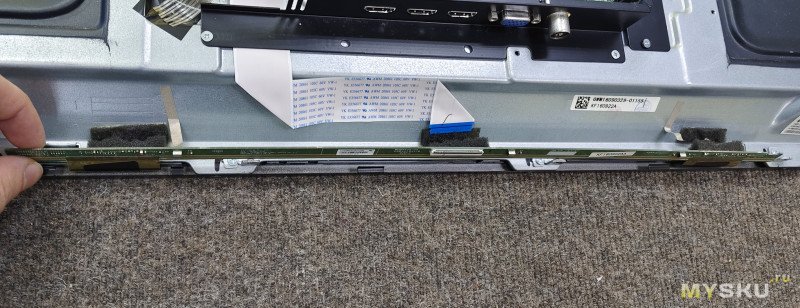

Вот и виновники — светодиодные планки

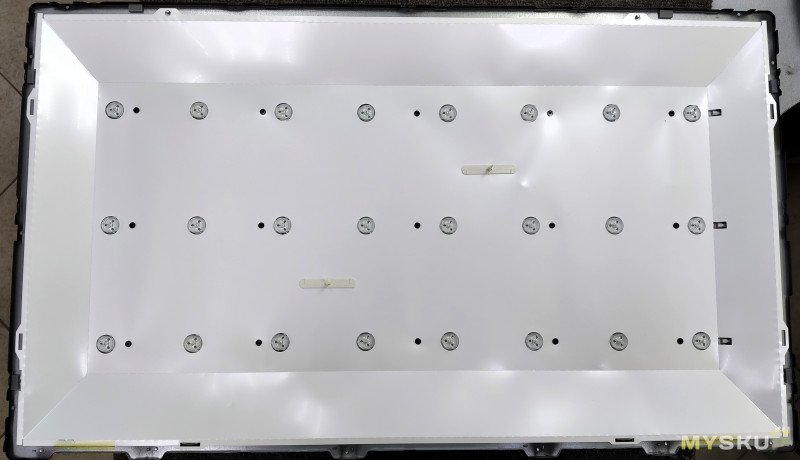

Снимаем держатели, откручиваем винты, удерживающие планки и извлекаем отражатель

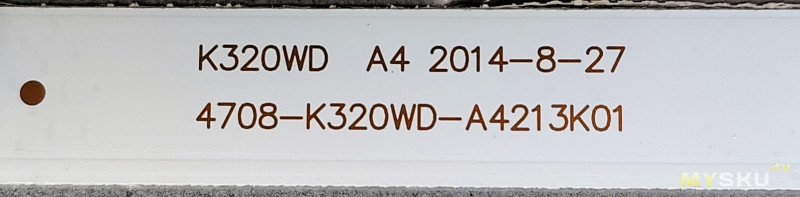

Маркировка планок 4708-k320wd-a4213k01

На замену купил новые на озон, ценник был в районе 500-700 р.

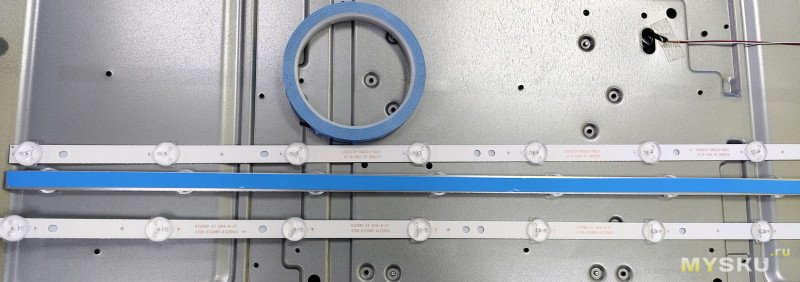

Приклеил двухсторонний теплопроводящий скотч, установил на место.

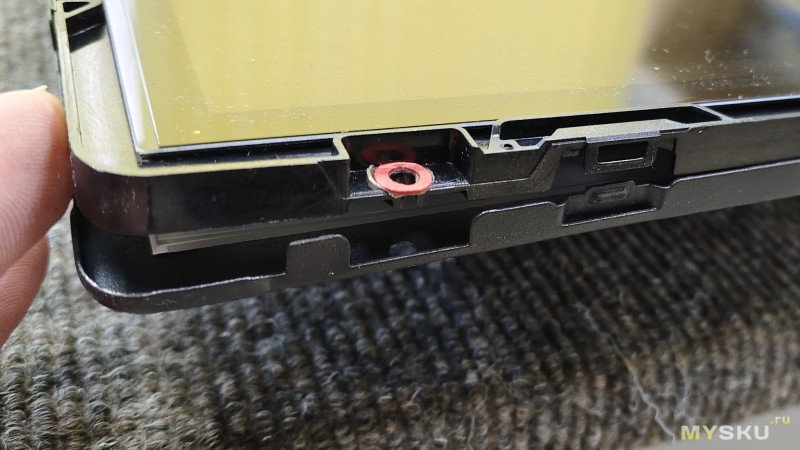

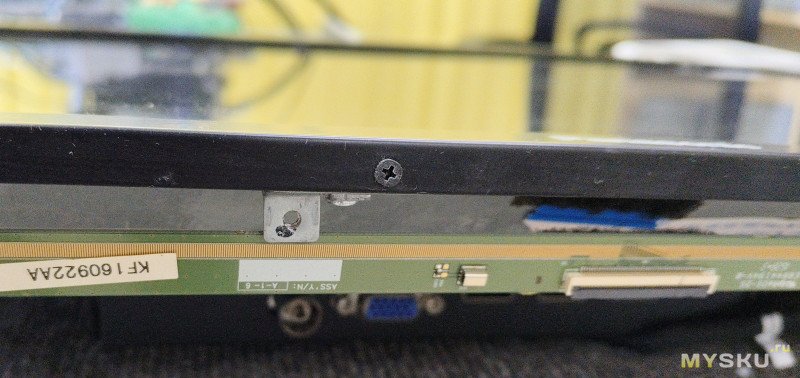

Сборка в обратной последовательности. Обязательно перед установкой внешней рамки проверяйте, чтобы стекло матрицы по краям и углам лежало в углублении ее рамки. Я забыл про это и при закручивании винтов рамки услышал тот самый хруст стекла.

Сверху справа матрица не легла в рамку, а ведь я видел, что внешняя рамка не полностью села, но я не обратил внимание. Ну что ж теперь делать — собираем до конца.

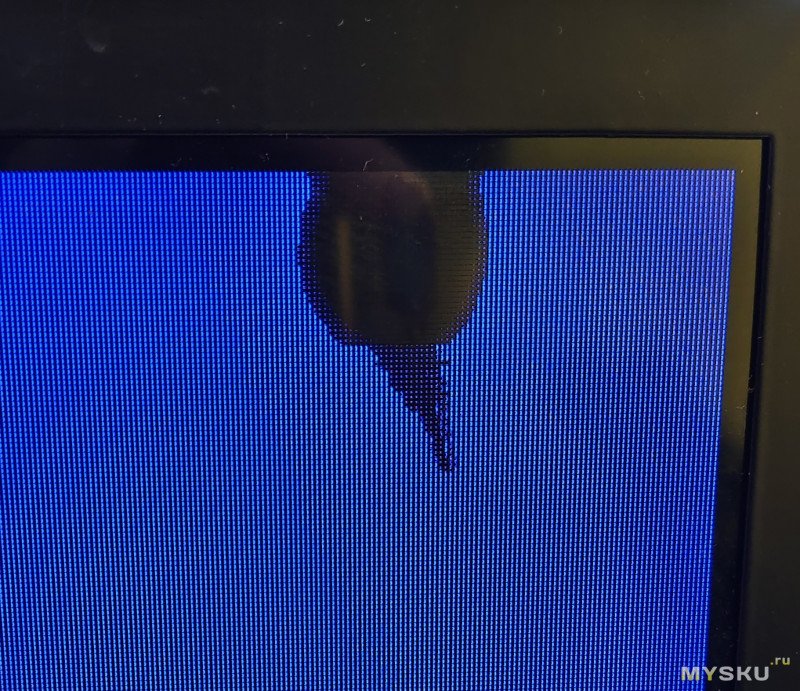

Включаем — ожидаемо пятно, но оно небольшое и без полос и прочего, даже смотреть можно!

Радует — что тв дешевый, купим новый тв на WB если что) Ну или нашел на авито тв с нерабочей подсветкой — если отправят то будет хорошо.

Ток на подсветку пока занижать не стал, но если нужно:

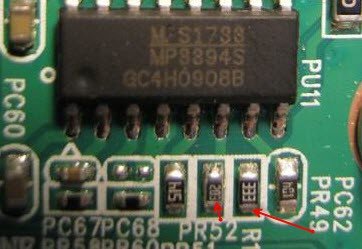

Чтобы уменьшить ток подсветки в телевизорах с платой MSD3463-T8C1 и микросхемой драйвера MP3394S (MP3394), следует увеличить общее сопротивление параллельно соединённых резисторов (PR52, PR49) от вывода 6 (ISET) на корпус. Часто достаточно удалить один из них (большего номинала).

Конечно же владельцу тв предложу варианты, но аналогичный тв с WB на всякий заказал (за 6500 р).

И такое бывает, но у меня это первая и надеюсь последняя сломанная матрица)

Но этом у меня всё, спасибо за внимание. Удачных ремонтов!
