Ограничитель грузоподъемности INP
Всем привет!
Сегодня у нас на разборе ну очень специфический девайс — ограничитель грузоподъемности мостового крана.
Подробности под катом.
Легкое чтиво©

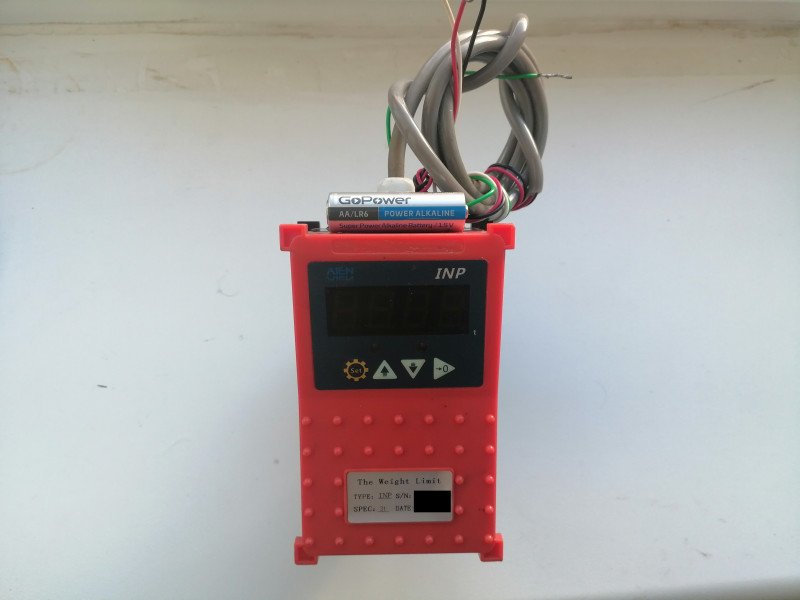

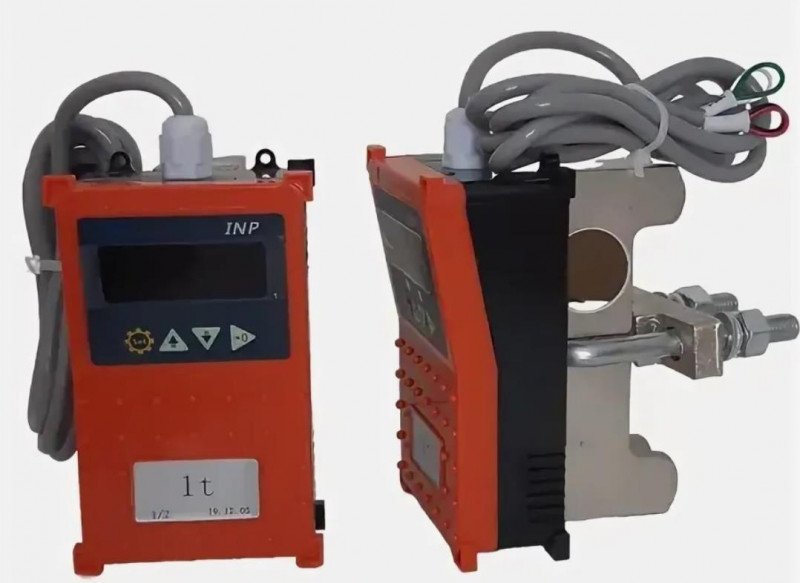

Выполнен девайс в пластиковом корпусе из двух частей — черного и оранжевого цвета:
Передняя панель снабжена пупырышками и оборудована четырьмя кнопками и семисегментным индикатором.

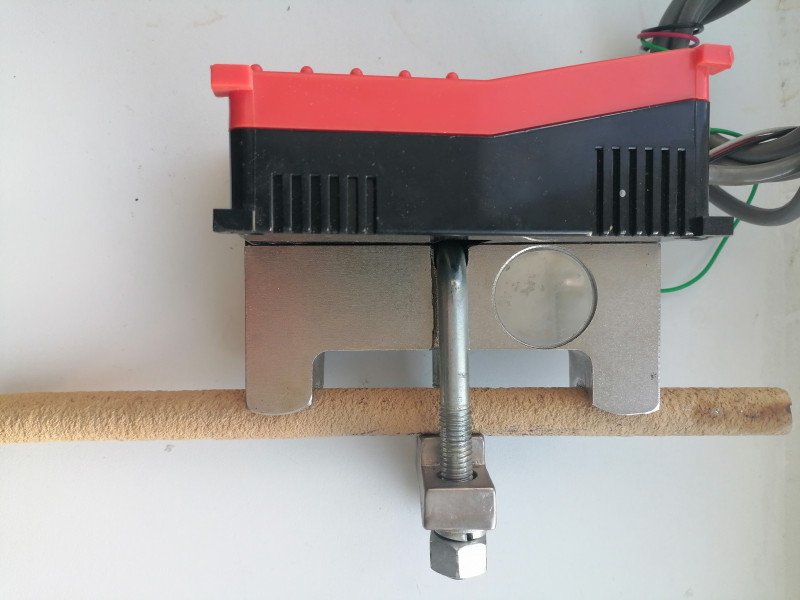

На задней стенке размещен тензодатчик. Ну или если точнее — задней стенкой корпуса прибор крепится к тензодатчику, а сам тензодатчик зажимается вокруг троса:

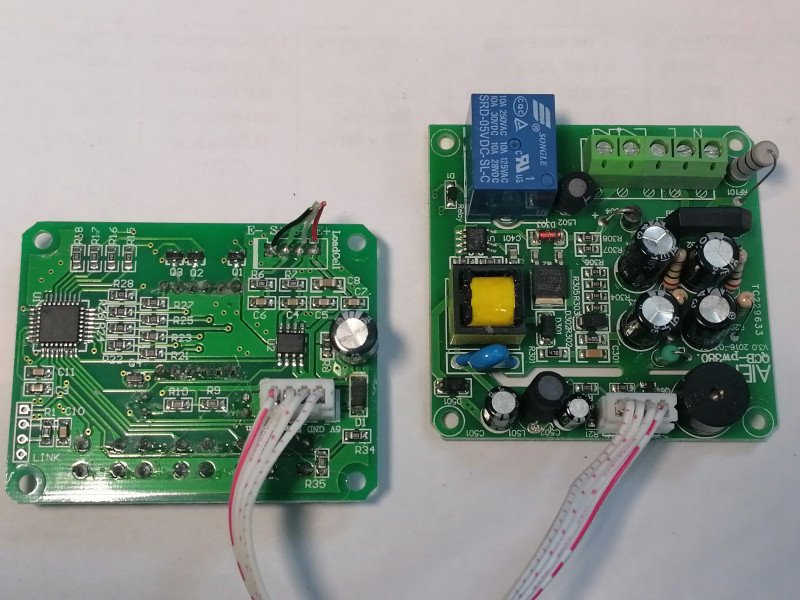

Внутри — две платы. На одной расположена измерительная часть с МК, индикатором и кнопками, на второй — источник питания и выходные цепи:
Электронная начинка раз:

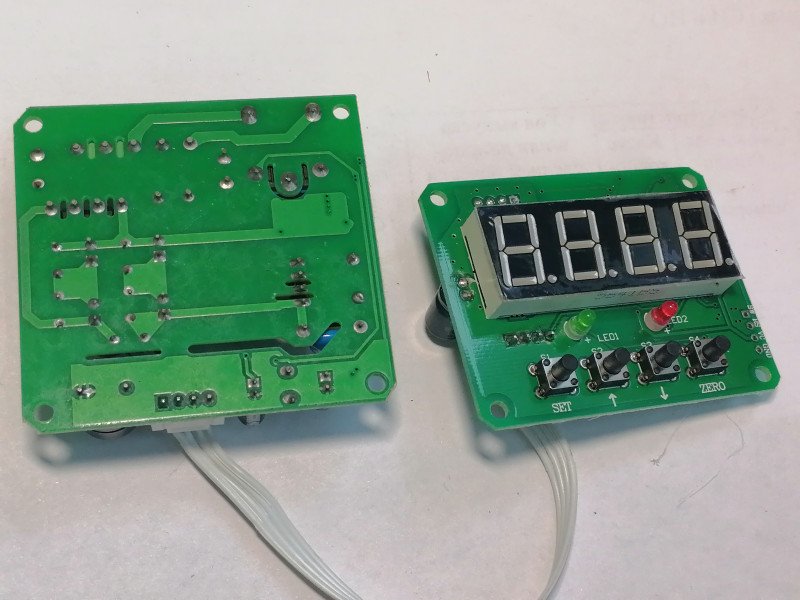

Электронная начинка два:
С точки зрения схемотехники прибор довольно тривиален: тензодатчик, входной АЦП, МК для обработки данных с АЦП, выходные цепи в виде пищалки и электромагнитного реле, источник питания.

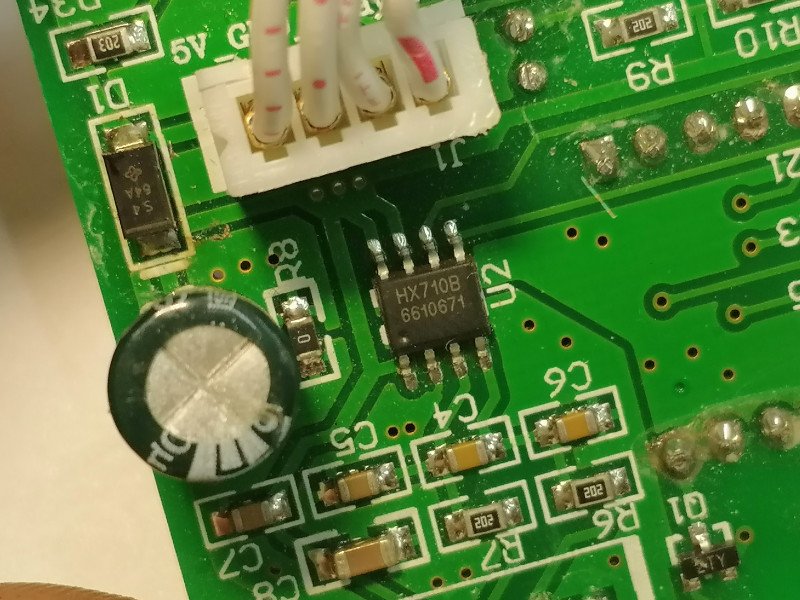

Входной АЦП — HX710B, прецизионный 24-битный:

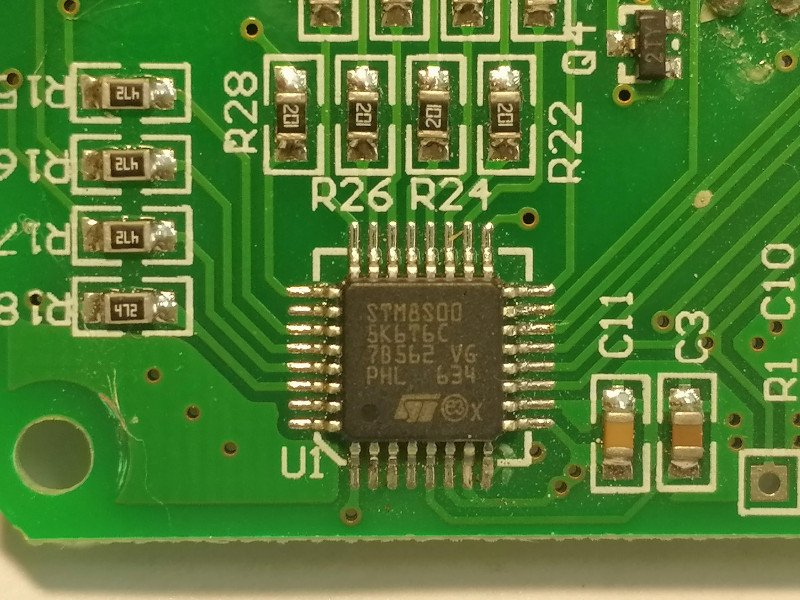

МК — из семейства STM8:
Для ногодрыга хватит и такого, а сложной математики тут всё равно нет.
И наконец источник питания:

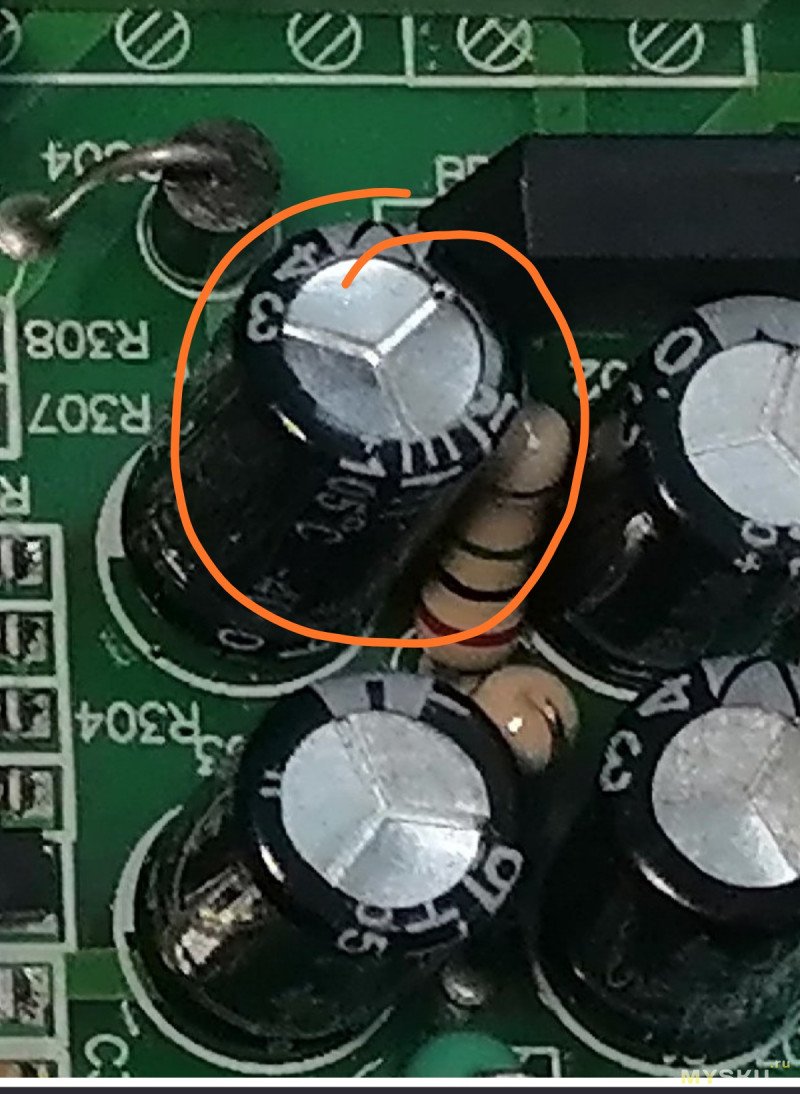

Здесь почему-то вместо одного конденсатора в фильтре входного выпрямителя применено сразу четыре.
Сегодня у нас на разборе ну очень специфический девайс — ограничитель грузоподъемности мостового крана.
Подробности под катом.
Легкое чтиво©
Выполнен девайс в пластиковом корпусе из двух частей — черного и оранжевого цвета:
Передняя панель снабжена пупырышками и оборудована четырьмя кнопками и семисегментным индикатором.На задней стенке размещен тензодатчик. Ну или если точнее — задней стенкой корпуса прибор крепится к тензодатчику, а сам тензодатчик зажимается вокруг троса:
Внутри — две платы. На одной расположена измерительная часть с МК, индикатором и кнопками, на второй — источник питания и выходные цепи:Электронная начинка раз:Электронная начинка два:С точки зрения схемотехники прибор довольно тривиален: тензодатчик, входной АЦП, МК для обработки данных с АЦП, выходные цепи в виде пищалки и электромагнитного реле, источник питания.Входной АЦП — HX710B, прецизионный 24-битный:
МК — из семейства STM8:Для ногодрыга хватит и такого, а сложной математики тут всё равно нет.И наконец источник питания:
Здесь почему-то вместо одного конденсатора в фильтре входного выпрямителя применено сразу четыре.
