ТВ 39" Dexp H39F8000Q | Замена подсветки

Приветствую!

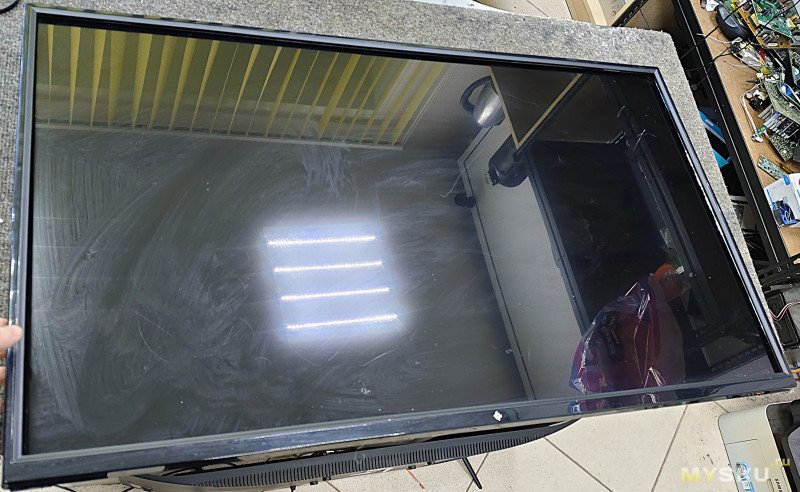

Во время работы телевизора пропало изображение или при очередном включении остался только звук, а изображения нет? Подсветите фонариком экран и если вы увидите еле заметное изображение то это значит, что необходим ремонт подсветки — её замена. Иногда проблема кроется в системной плате — чаще всего приходит в негодность конденсатор (внешне вздувается) в цепи питания подсветки и его замена на исправный возвращает тв в рабочее состояние.

В этой статье рассмотрим процесс разборки, замены подсветки в телевизоре Dexp H39F8000Q.

В ремонте телевизор производства октября 2020 года, сломался/принесли в ноябре 2025. Всё сходится — производитель заявил срок службы в 5 лет и ровно столько телевизор и проработал — не больше не меньше. Инженеры просчитали всё правильно).

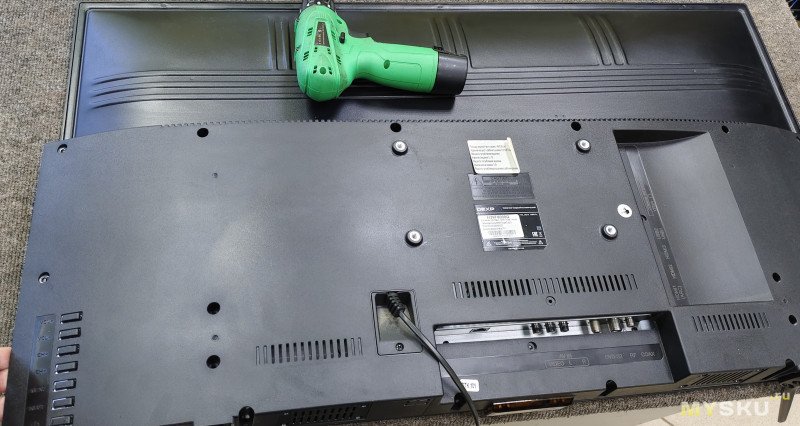

Начнем разборку. Кладем телевизор экраном вниз на ровную поверхность, откручиваем винты задней крышки и снимаем её.

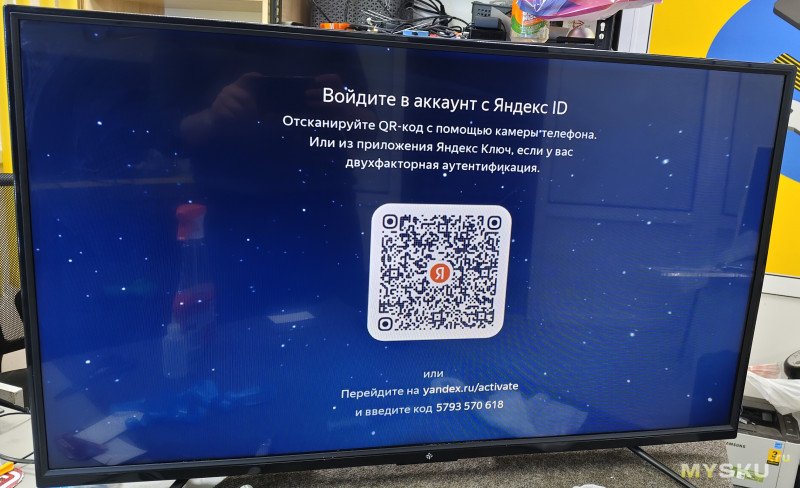

О, антенны! А телевизор то не глупый оказывается, работает на YaOS. Но на этом хорошие моменты заканчиваются — памяти всего 8 гб, оперативной 1 гб, процессор HI3751, да и экран при таком размере разрешением всего 1366x768. Но это бюджетный телек и тут такое норма.

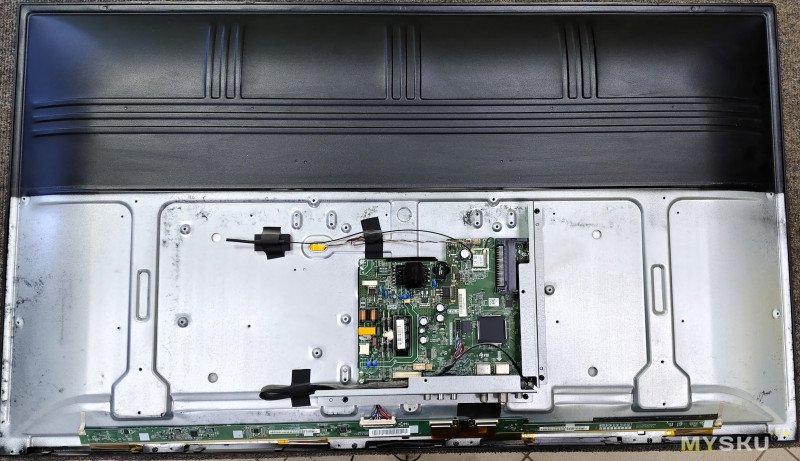

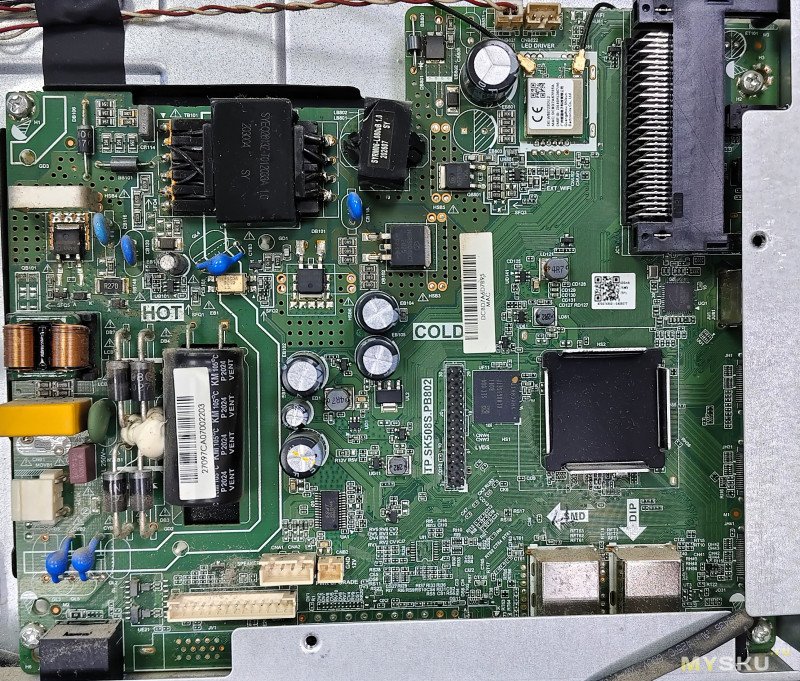

Плата tp.sk508s.pb802. Радиатор на процессоре конечно не внушает доверия, но столько времени проработал — значит температура его (cpu) устраивает)

Отключаем шлейф от платы к матрице, аккуратно снимаем плоский шлейф, соединяющий две платы матрицы снизу, отклеиваем их от корпуса (аккуратно, не дергая, для размягчения клея используйте спирт или растворитель).

Откручиваем саморезы, удерживающие нижнюю часть внешней рамки.

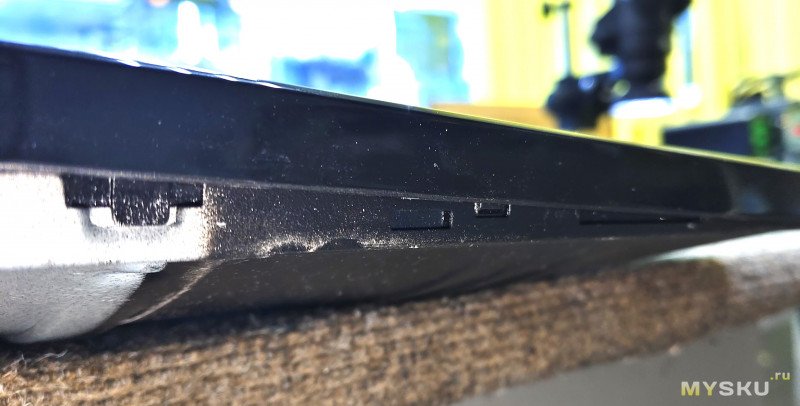

Переворачиваем телевизор экраном вверх и отщелкиваем внешнюю рамку. Она зацеплена за прорези в корпусе и при использовании инструмента (металлическая лопатка или пластиковая карта) отщелкивается без особого труда.

Снимаем матрицу. Тут, если память не изменяет, можно снять вместе с рамкой, но я снял её отдельно от неё. Скорее всего рамка «жестко» сидела в корпусе и что бы не повредить самое ценное сделал так.

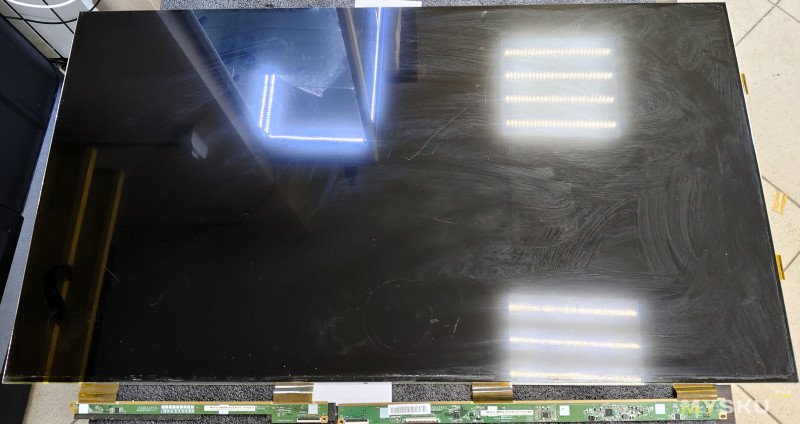

Приподнимаем стекло присоской и взяв руками сверху и снизу посередине переносим на ровную и чистую поверхность.

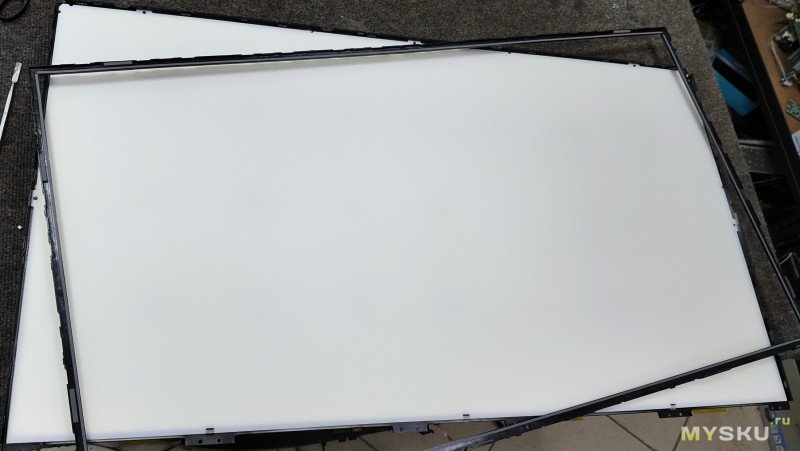

Снимаем остальное. Рассеивающие плёнки не разделять

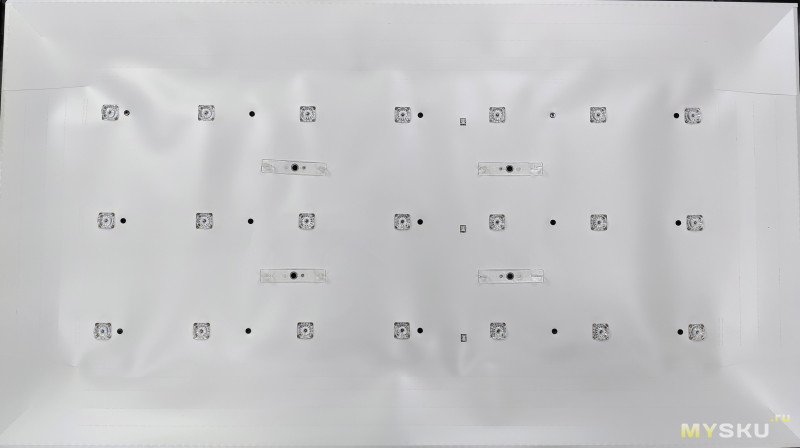

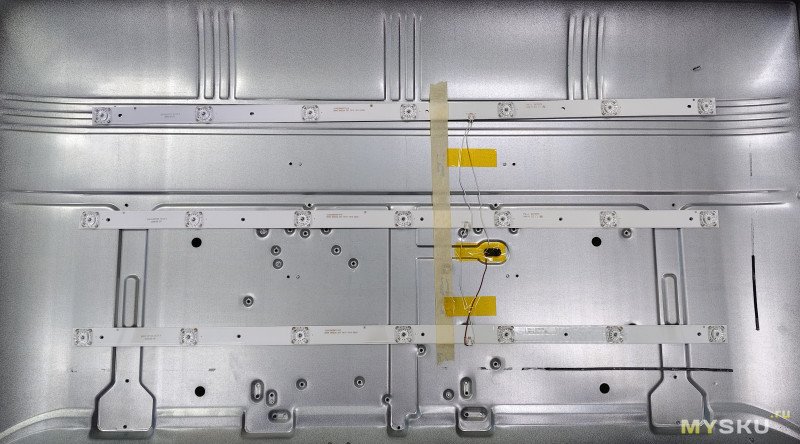

В подсветки используются 3v LED в количестве 21 шт. Соединение последовательное.

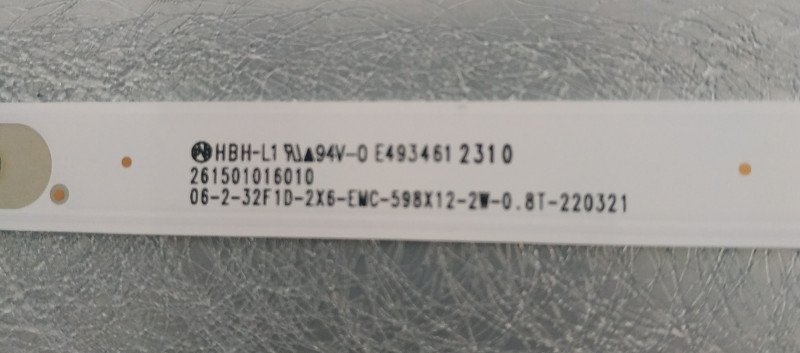

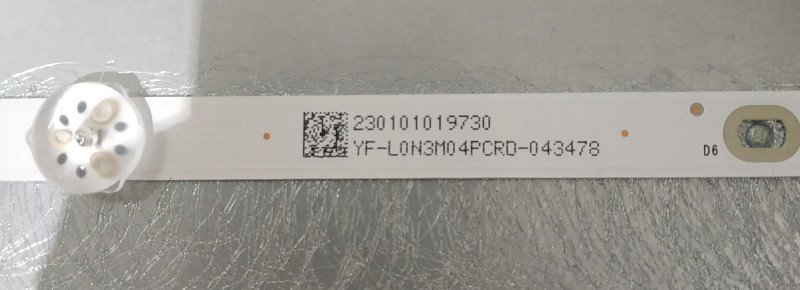

Маркировка планок CC02385D671V10

На одном из маркетплейсов по маркировке заказал аналогичные.

Устанавливаем, подключаем, собираем всё в обратной последовательности. Обязательно перед установкой внешней рамки проверяйте, чтобы стекло матрицы по краям и углам лежало в углублении ее рамки. Не давите на неё, что бы встало на место — присоской приподнимите и подвиньте стекло как необходимо.

Включаем — все работает исправно, засветов и пятен не обнаружено.

Для увеличения срока службы новых светодиодов имеет смысл уменьшить на них ток. Делается элементарно:

Чтобы уменьшить ток подсветки в телевизорах с MainBoard TP.SK508S.PB802, можно удалить один из четырёх резисторов, соединённых параллельно в датчике тока.
Тогда сопротивление датчика возрастёт, а ток в светодиодах подсветки пропорционально уменьшится.

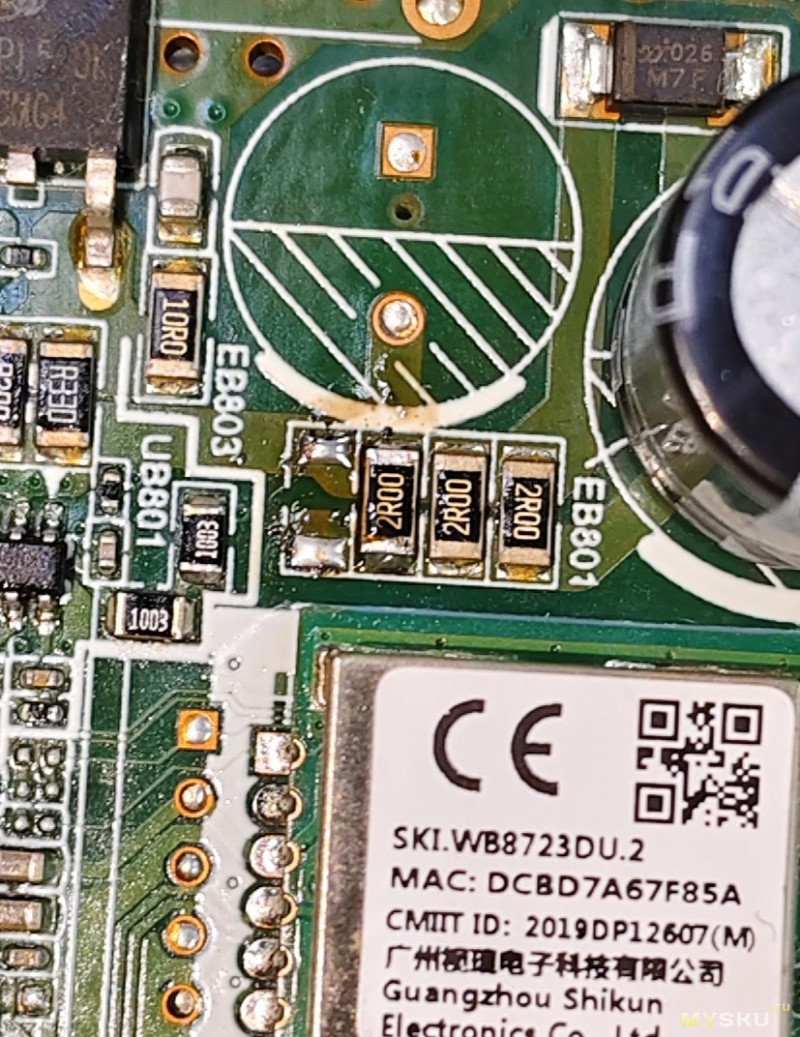

Резисторы датчика расположены на плате TP.SK508S.PB802 рядом с конденсатором EB801.

https://tel-spb.ru/remont-tv-lcd/dexp-h39f8000q

Я сначала убрал 2 шт, ток снизился вдвое, но на мой взгляд получилось немного тускловато. Вернул один — теперь то что надо.

Ну что ж — телевизор снова в работе и надеюсь еще поработает. Правда есть шанс, что nand память на плате может «отъехать» и телевизор перестанет запускаться, случится это или нет — время покажет:)

На этом у меня всё, спасибо за внимание! Удачных ремонтов!
