Телевизор 43" BBK 43LEM-1024/FTS2C | Замена подсветки

Отказ подсветки в ЖК-телевизоре — самая распространённая неисправность, проявляющаяся в виде отсутствия изображения при сохранении звука. Причина — либо неисправность одного или нескольких светодиодов, либо (не часто, но встречается) проблема в схеме формирования напряжения для её работы — чаще всего неисправность конденсаторов.

В данной статье я расскажу и покажу процесс разборки и замены светодиодной подсветки в телевизоре BBK 43LEM-1024/FTS2C.

Телевизор производства сентябрь 2017, срок службы (по инструкции) 4 года, в ремонт принесли в конце 2025 года.

Разберем телевизор. Располагаем его на ровной поверхности экраном вниз, откручиваем болты задней крышки и снимаем её.

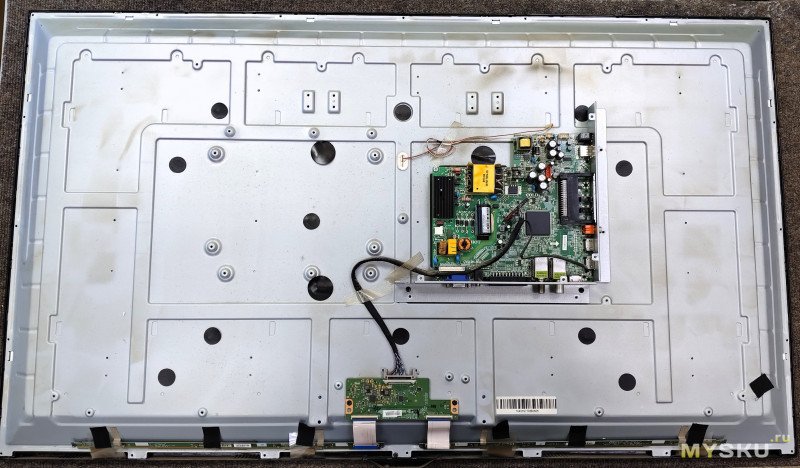

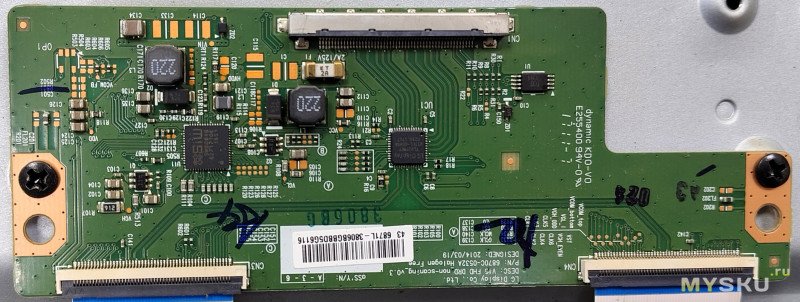

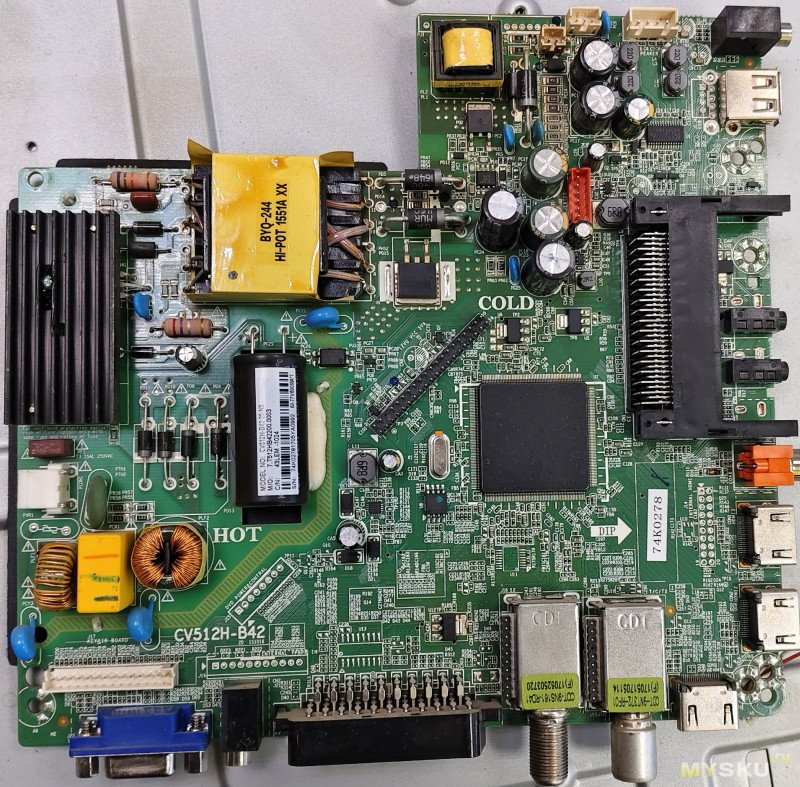

Внутри располагается системная плата CV512H-B42 и t-con контроллер 6870C-0532A

Отключаем все шлейфы и провода, откручиваем платы и снимаем их

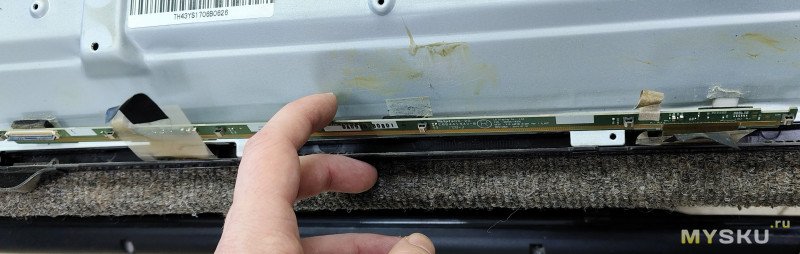

Снизу аккуратно, не дергая шлейфы, от корпуса отклеиваем плату матрицы

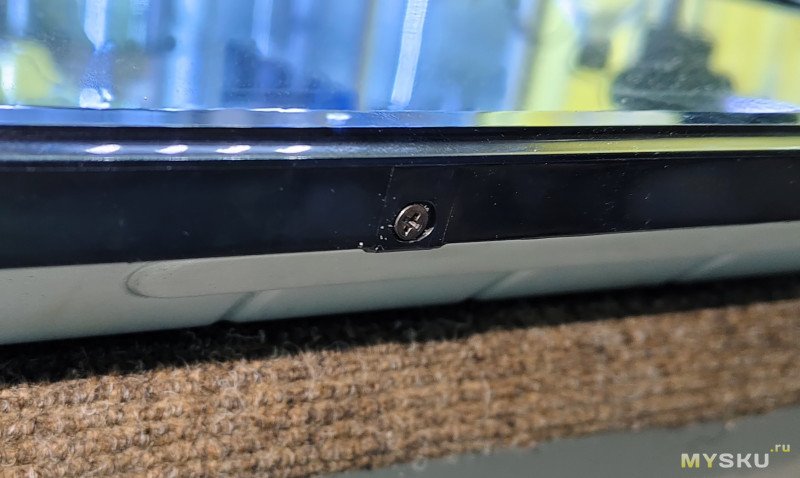

Там же откручиваем саморез, удерживающий внешнюю рамку матрицы.

Снизу и по бокам телевизора имеются винты, так же удерживающие рамку — откручиваем их.

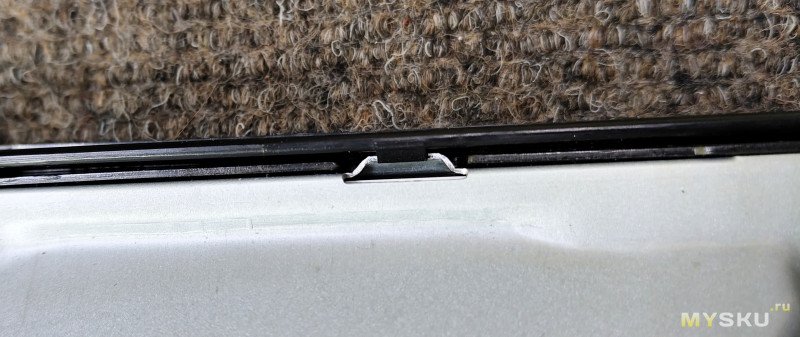

Так же сверху и (возможно) по бокам рамку дополнительно фиксируют защелки.

Переворачиваем телевизор экраном вверх, отщелкиваем защелки и снимаем рамку.

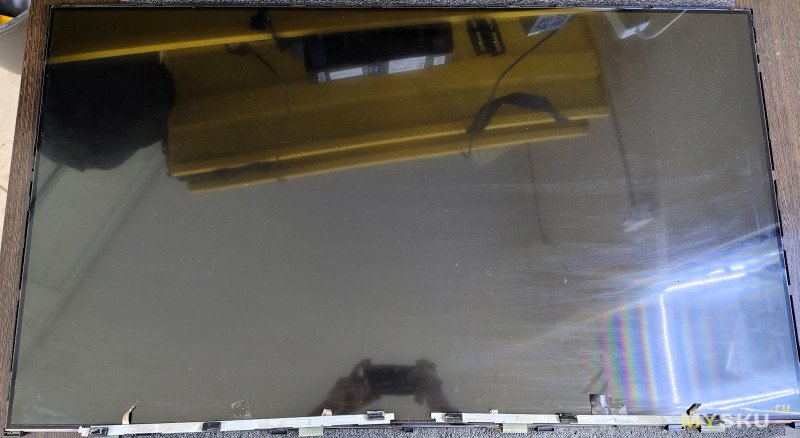

Снимаем матрицу. Проще снять рамку, а вместе с ней и стекло.

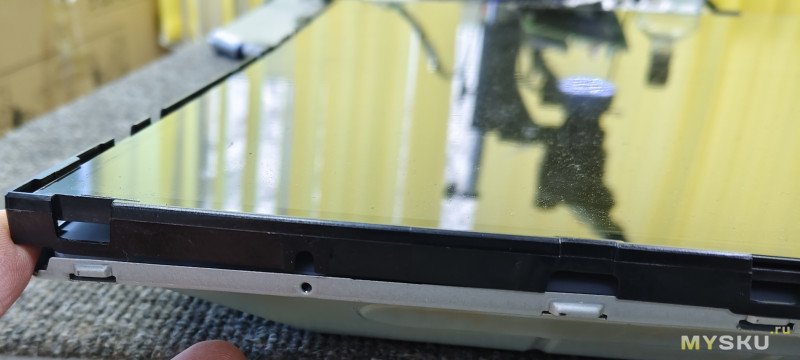

Отщелкиваем пластик рамки от корпуса по периметру, поднимаем и переносим на свободное чистое и ровное место. Платы снизу матрицы можно подклеить к стеклу, что бы при демонтаже не цеплялись за корпус.

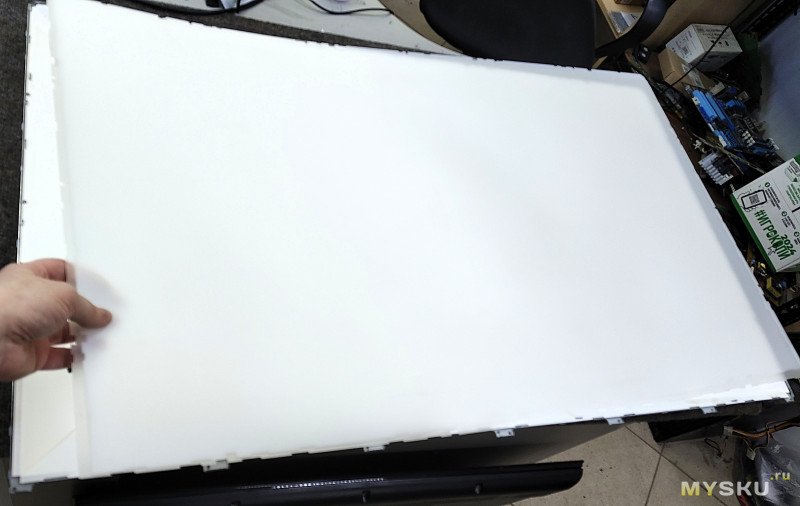

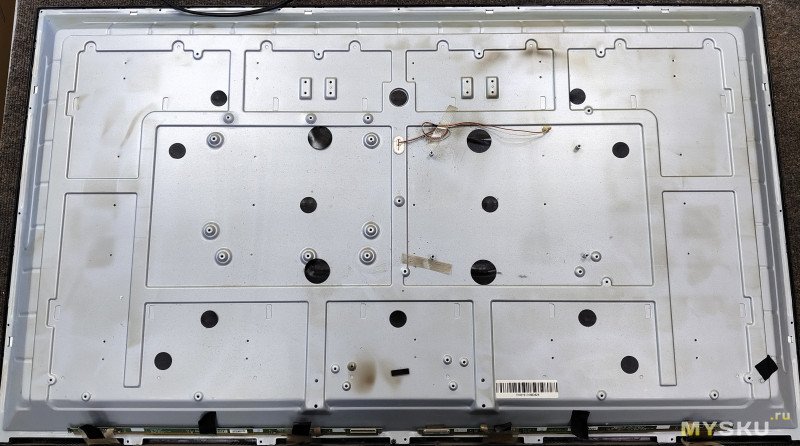

Снимаем рассеивающие, отражающие пленки

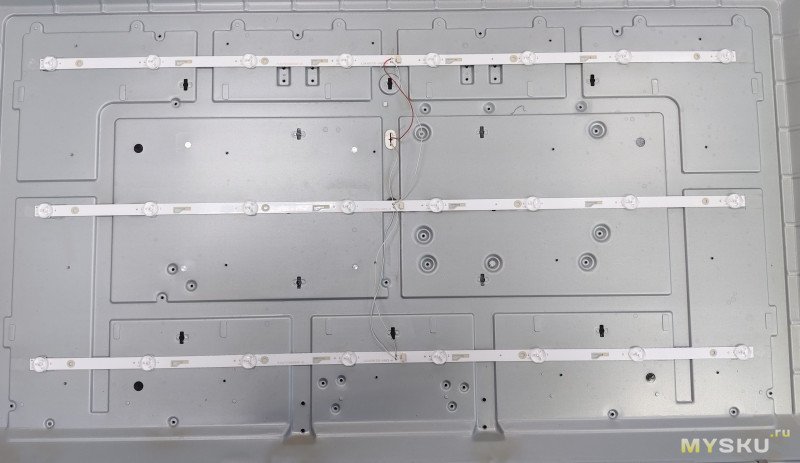

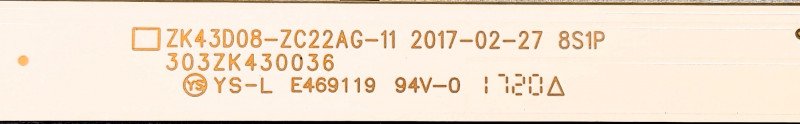

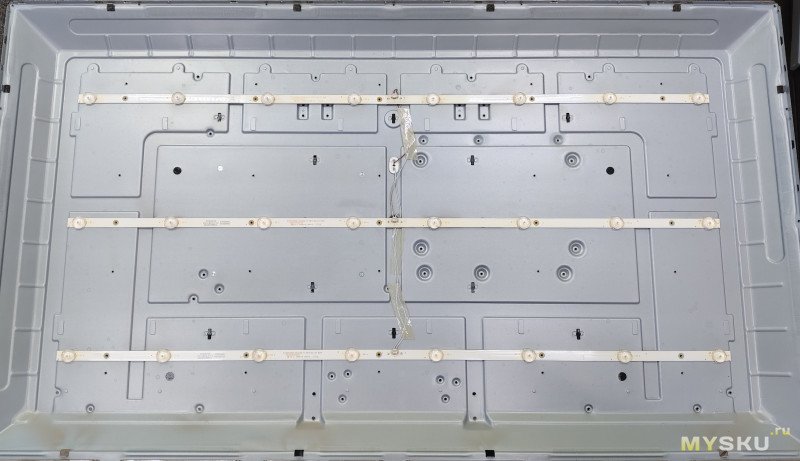

Добираемся до планок подсветки. Маркировка заводских планок ZK43D08-ZC22AG-11

Всего 24 светодиода, их напряжение 3v (мощность 2w, судя по наклейке на системной плате, где указан ток в 600ma)

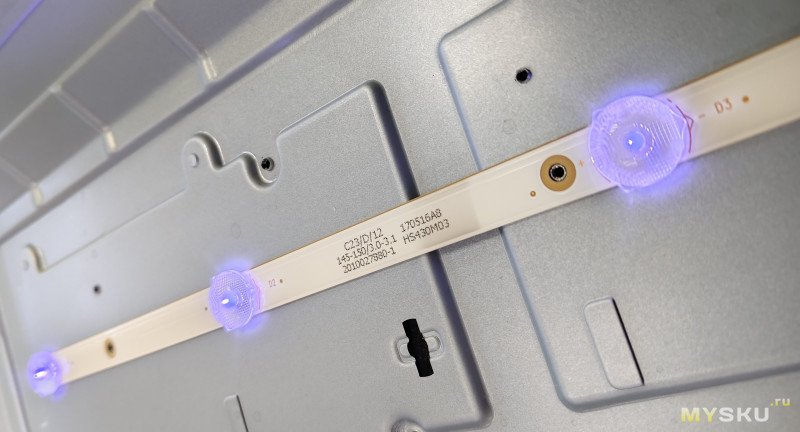

Какие ещё работают — светят синим светом

Замена — снять старые планки и установить новые. Но проблема — в продаже таких планок нет. Можно перепаять светодиоды, но мне лень). Решил поискать какой нибудь аналог по длине планок и количеству светодиодов. На расстояние между линзами пофиг — вырежем новые в отражателе.

По итогу выбрал планки с маркировкой JL.D43081330-140FS-M. В телевизорах, где она установлена  их потребление идентично этому — 75-80 ватт и по мощности установленных светодиодов будет идентично. Да и при установке проверил — потребление светодиода на новой планке идентично заводским.

Коннекторы ожидаемо не подошли — припаял напрямую. Расстояние между линзами отличается — вырезал отверстия.

Собираем всё в обратном порядке. После установки стекла проверьте, что бы углы и стороны матрицы лежали в углублении рамки, дабы при установке внешней рамки ничего не повредить.

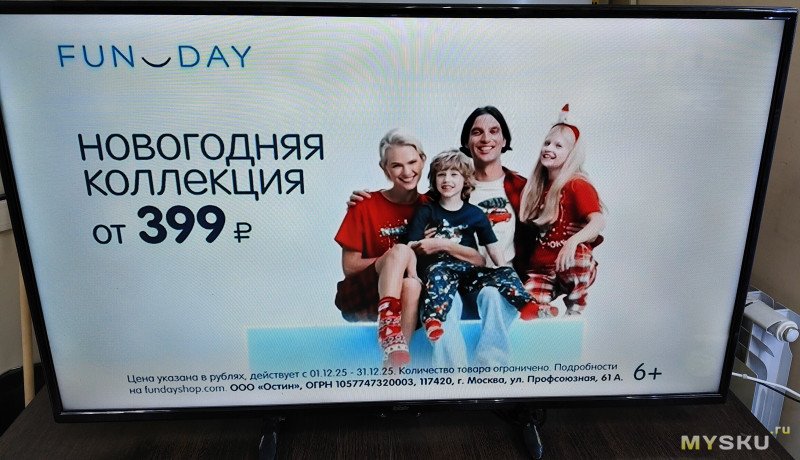

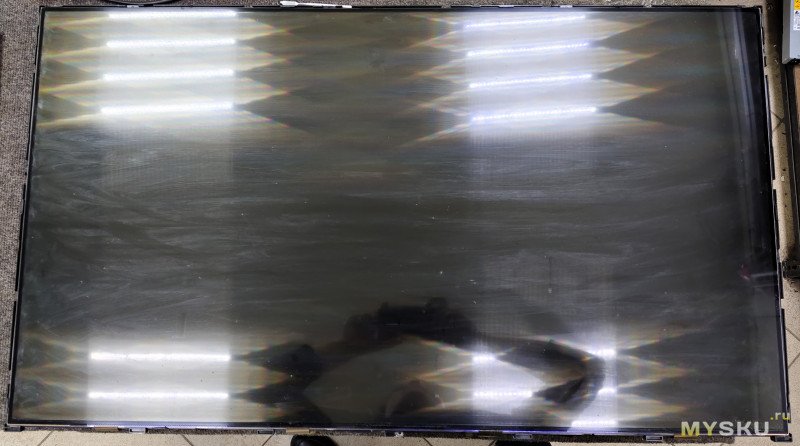

Включаем — засветов и пятен не наблюдаю (на фото кажется что имеется неравномерность засветки, глазами этого незаметно), отлично.

Так же желательно снизить ток на светодиоды для увеличения срока службы новой подсветки.

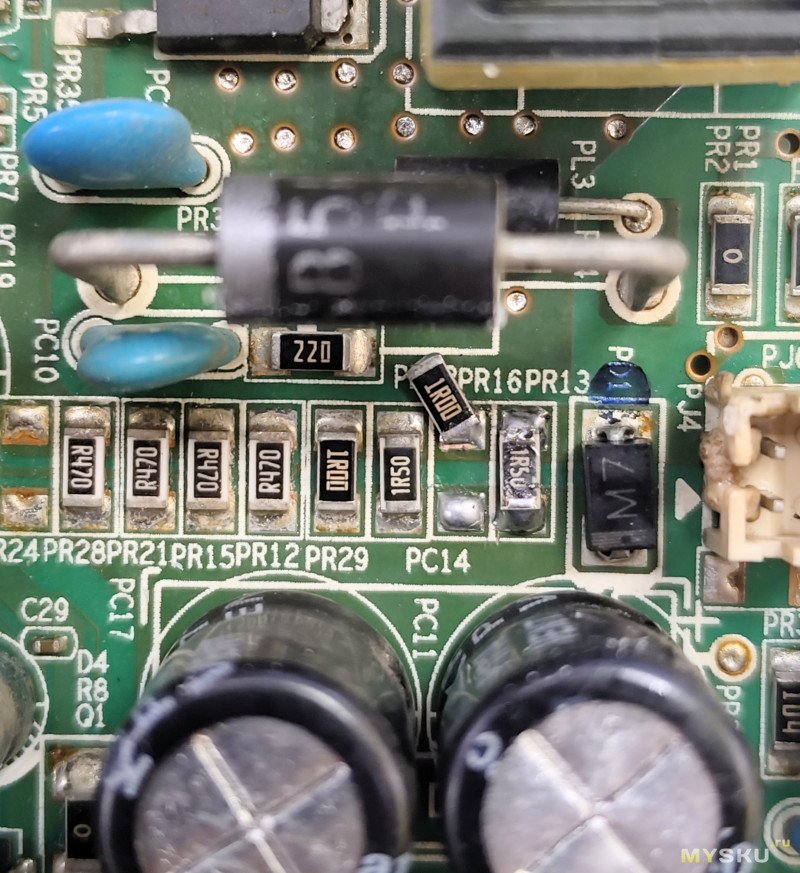

Делается это несложно — убираем 1 резистор в цепочки параллельно соединённых низкоомный резисторов(находятся рядом с коннектором для подсветки). Я убрал на 1 ом, ток снизился на ~30%

 На этом у меня всё, спасибо за внимание.

Удачных ремонтов!
