Телевизор LG 43LH513V - показывает фиолетовым | Замена подсветки

Здравствуйте!

В ремонте телевизор LG 43LH513V с проблемой — отключается экран через полчаса-час работы. При проверке я увидел изображение с сильным фиолетовым оттенком. Это деградация светодиодов: со временем слой люминофора на светодиодах подсветки разрушается от перегрева и вместо белого света они начинают излучать синий или фиолетовый.

Уточнил, было ли такое, ответили что нет. Как такое можно не заметить/увидеть — я даже и не знаю… Может тв какое то время не смотрели и в выключенном состоянии люминофор «испортился»?

Но в любом случае требуется полная замена подсветки телевизора, чем сейчас и займёмся.

Внимание! Автор статьи не несет ответственности за ваши действия. Все работы вы выполняете на свой страх и риск.

Основные характеристики

• Экран: 43 дюйма (109 см), разрешение 1920x1080 (Full HD).
• Подсветка: Direct LED (светодиоды расположены по всей площади за матрицей).
• Тюнеры: DVB-T2 (эфирное), DVB-C (кабельное), DVB-S2 (спутниковое).
• Звук: 10 Вт (2 динамика по 5 Вт), поддержка Virtual Surround и Clear Voice.
• Разъемы: 1 x HDMI, 1 x USB 2.0, компонентный/композитный вход, антенный вход.
• Габариты (с подставкой): 976 x 621 x 208,7 мм; вес — 8,1 кг.
• Крепление VESA: 200 x 200 мм.

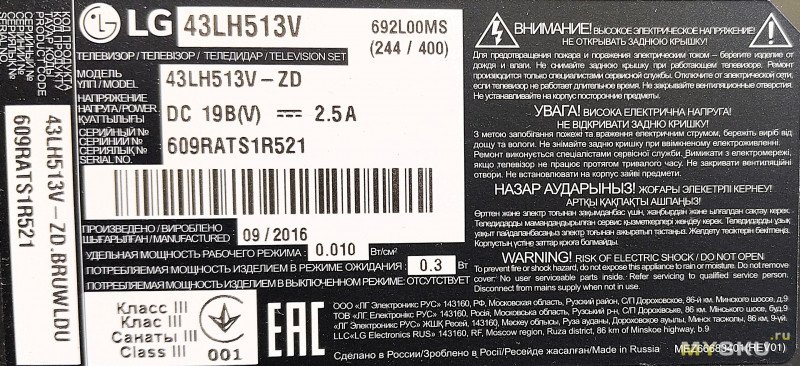

Телевизор отработал примерно 9 лет до момента ремонта

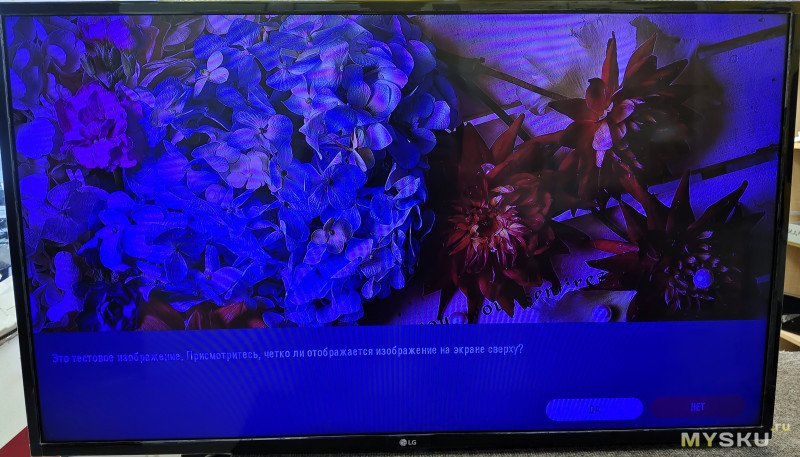

Включаем и видим насыщенное фиолетовое изображение. Как я ранее писал — со слов владельца такого не наблюдали. Ну даже и не знаю как ТАКОЕ можно было не увидеть. Может ли сильнее деградировать люминофор светодиода в выключенном состоянии? Я сомневаюсь.

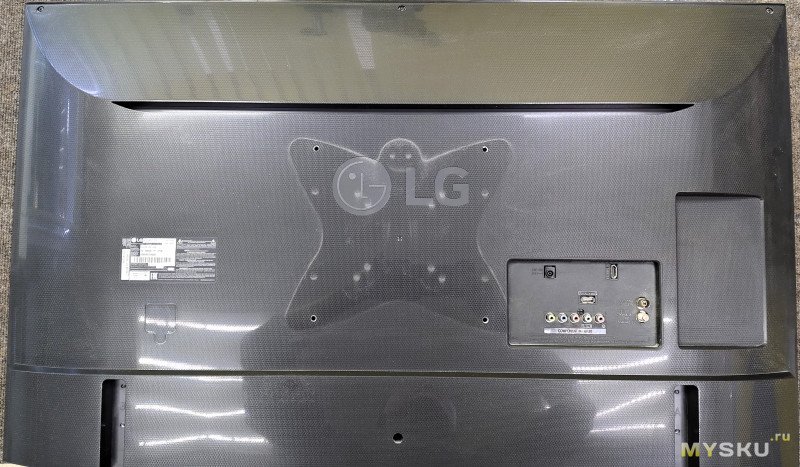

Начнем разборку. Переворачиваем телевизор и кладем экраном вниз на ровную мягкую поверхность. Откручиваем винты задней крышки — запоминаем где какие были вкручены, т.к тут используются разной длины.

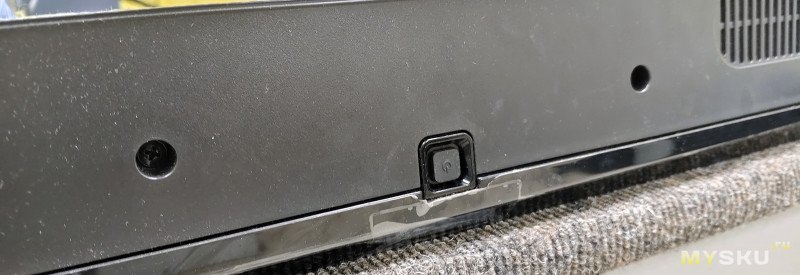

Снизу есть еще 2 шт — выкручиваем.

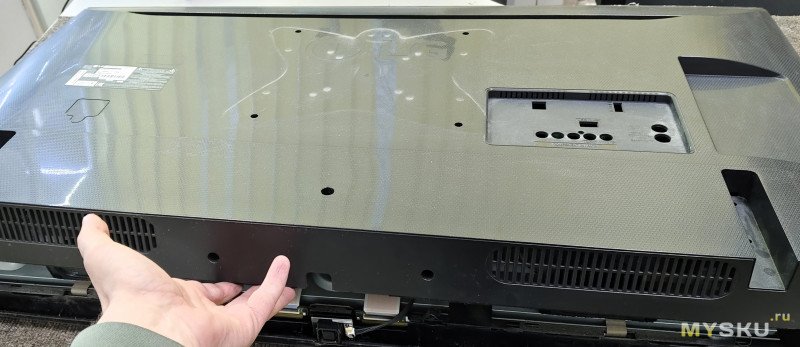

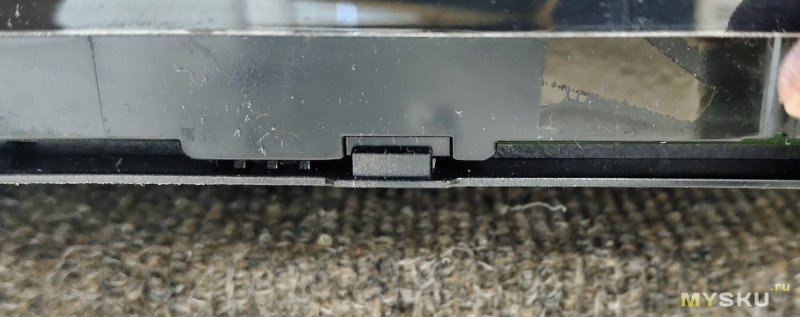

Теперь нужно её снять — она держится на защелках.

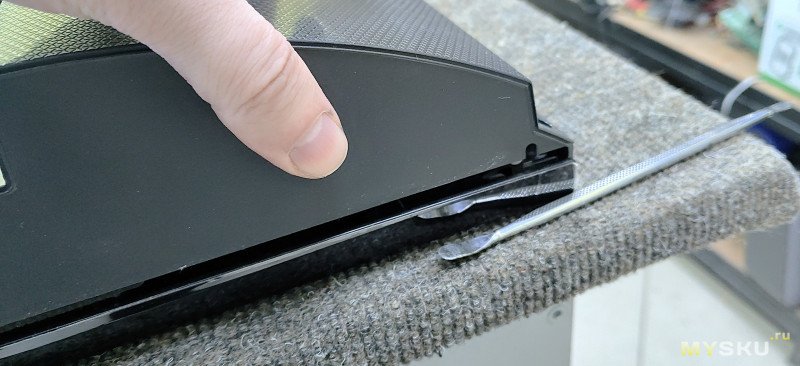

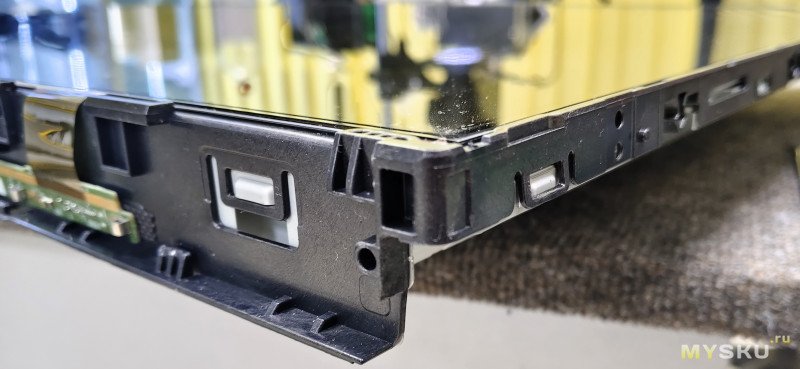

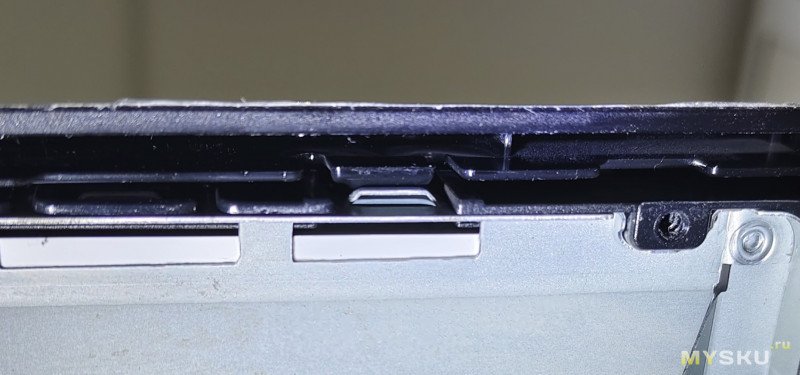

Начинаем с нижних углов — через отверстия металлической лопаткой поднимаем крышку вверх. Необходимо засовывать её поглубже, что бы давление шло на металлическое шасси, а не на пластик (по фото со снятой крышкой это можно понять)

По бокам карточкой или той же лопаткой расщелкиваем

Сверху покачивающимся движениями крышки довольно легко отщелкиваем оставшиеся защелки

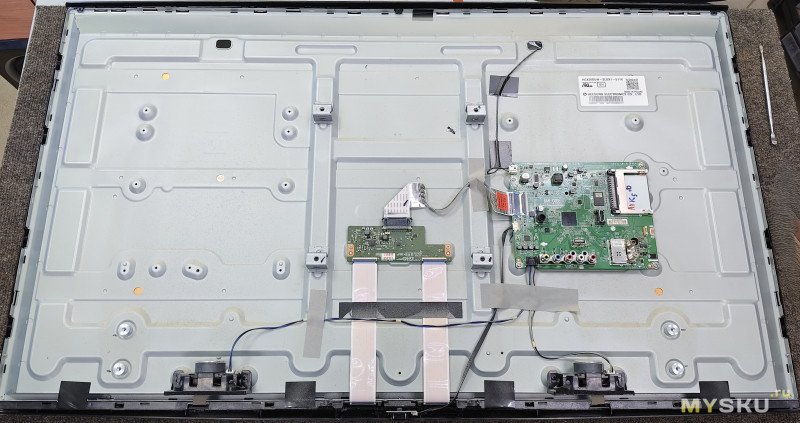

Готово, крышка снята. Под ней 2 платы. Модель матрицы HC430DUN-SLVX1-511X

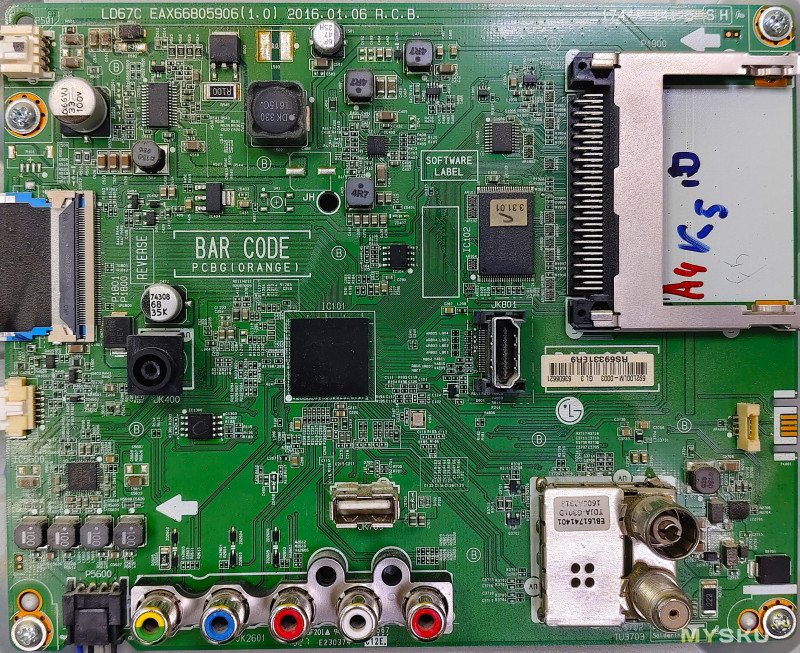

 Системная плата EAX66805906(1.0)

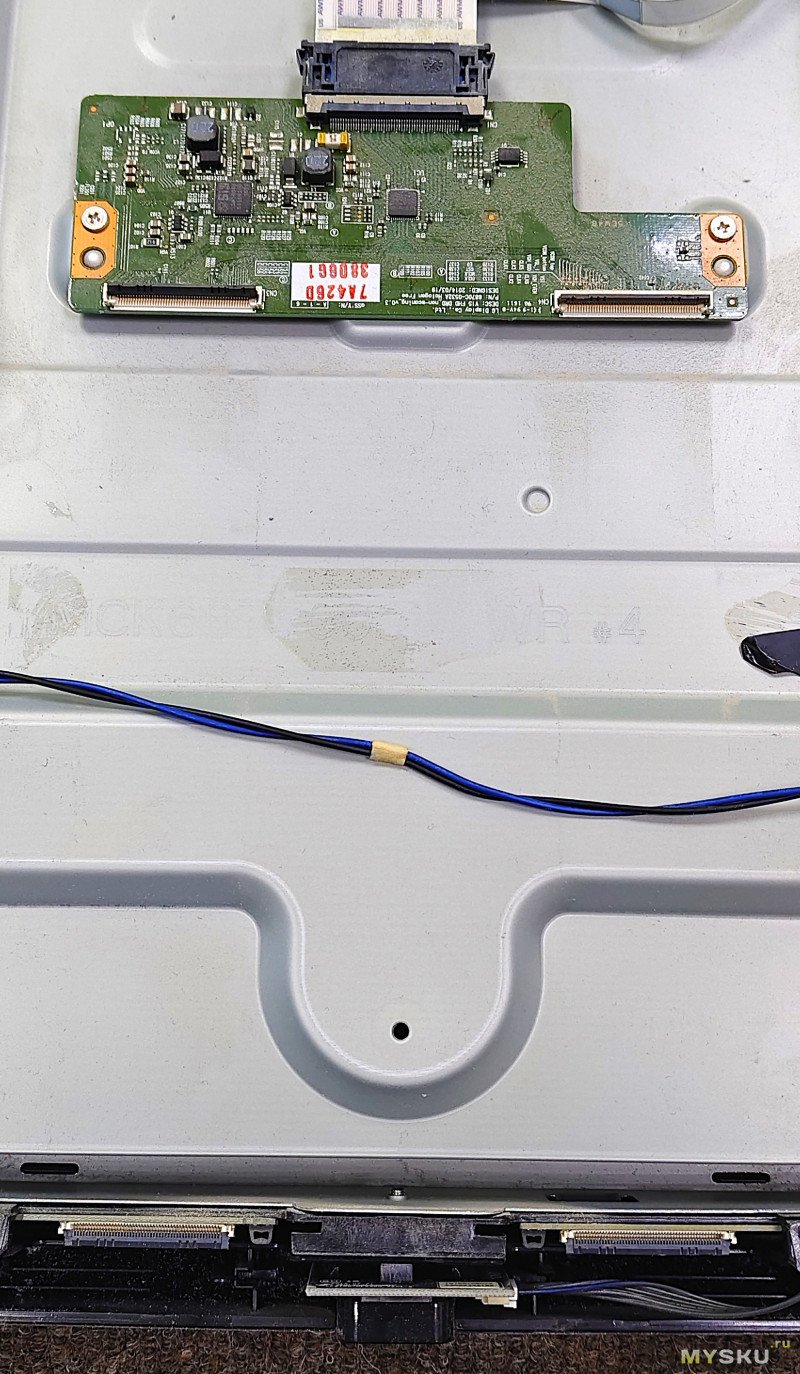

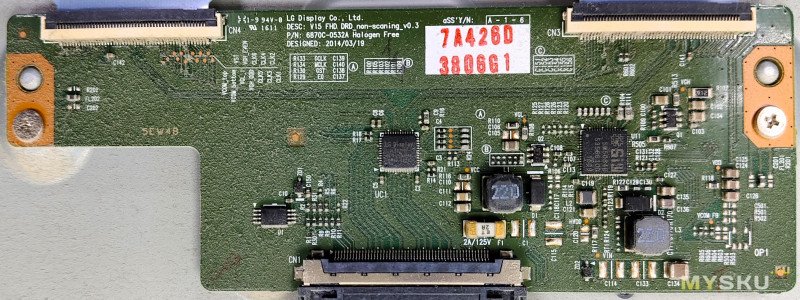

T-con 6870C-0532A

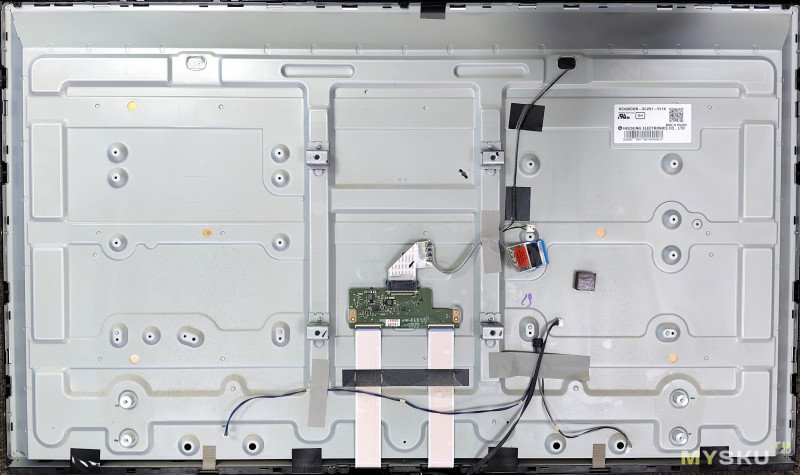

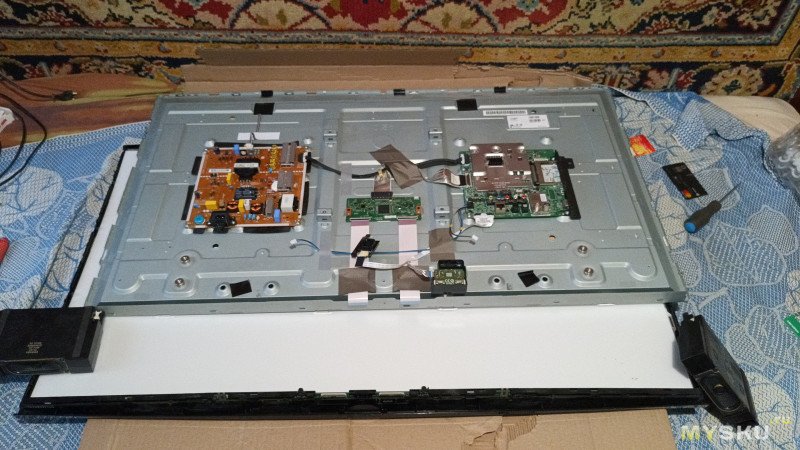

Снимаем системную плату, отключаем шлейфы от матрицы.

По периметру корпуса откручиваем винты, которые удерживают внешнюю и внутреннюю рамки.

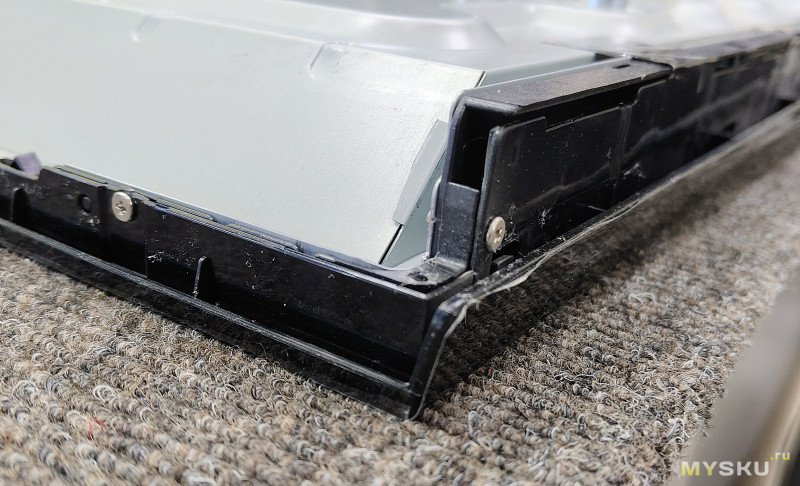

Переворачиваем и отщелкиваем рамку. По бокам и снизу она зацеплена за внутреннюю рамку, сверху — за сам корпус.

Вид без внешней рамки

Снимаем матрицу. Для этого отщелкиваем от корпуса рамку, в которой она расположена и снимаем.

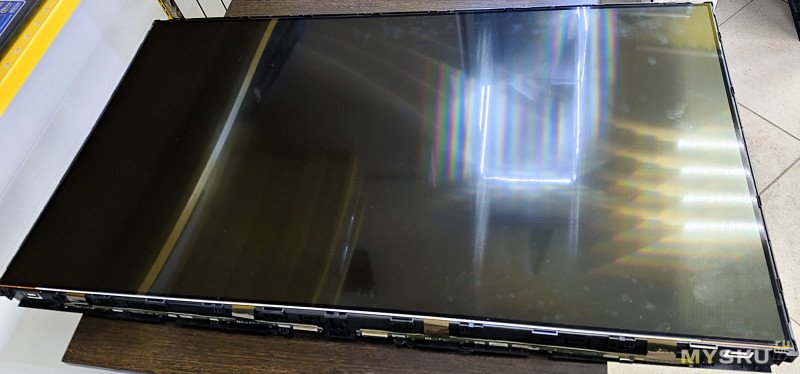

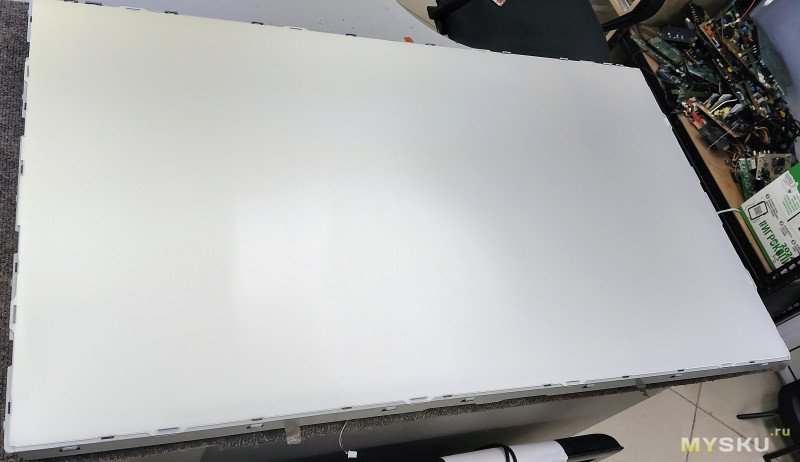

Поднимаем и переносим на чистое место

Снимаем светорассеиватели, все сразу — их не разделяем, что бы потом не перепутать.

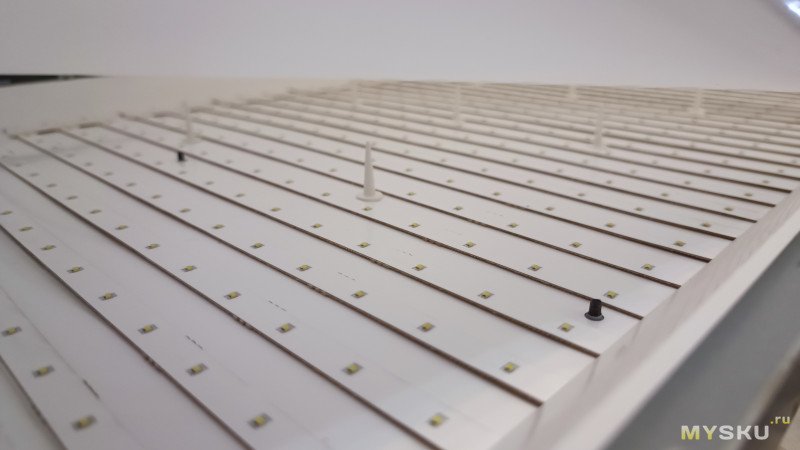

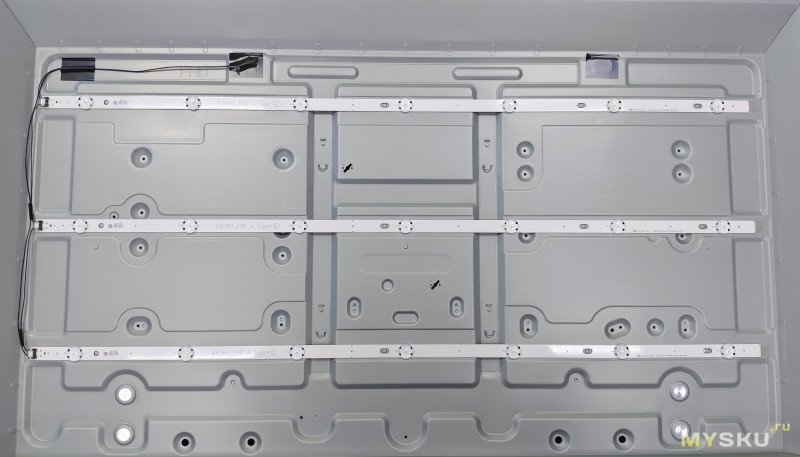

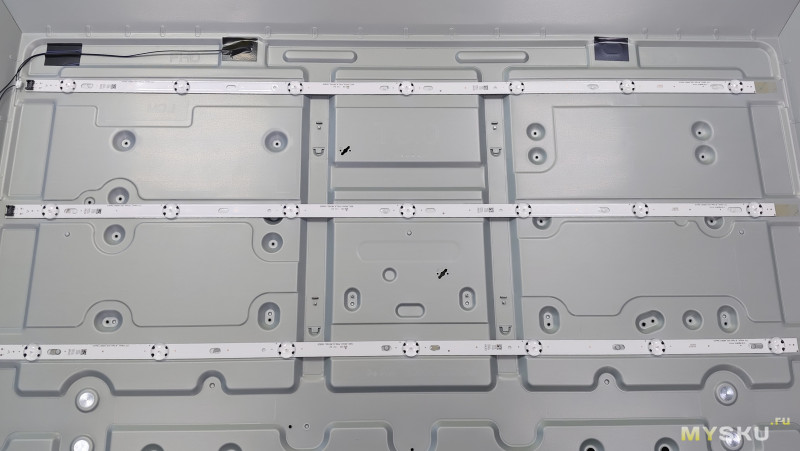

Снимаем отражатель и видим 3 планки со светодиодами подсветки

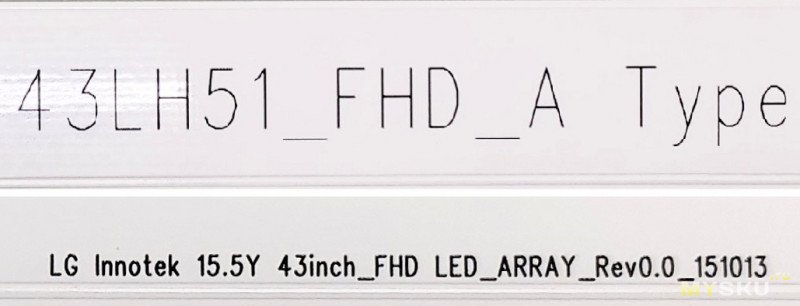

Их маркировка 43LH51 FHD A Type LG Innotek 15.5Y 43inch_FHD LED_ARRAY_Rev0.0_151013

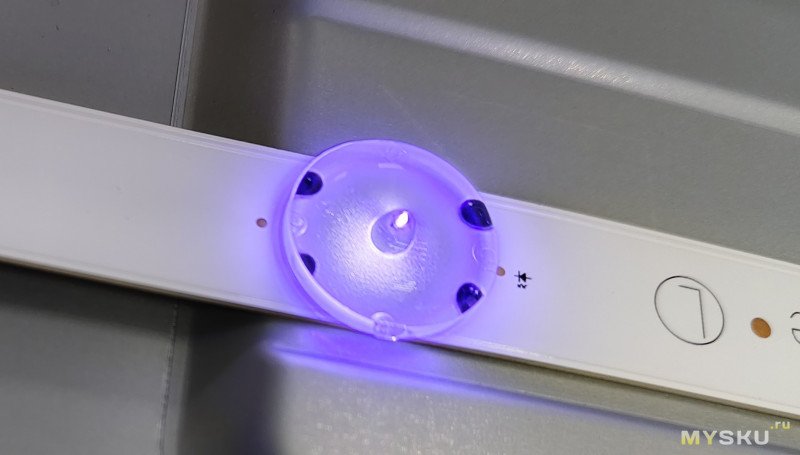

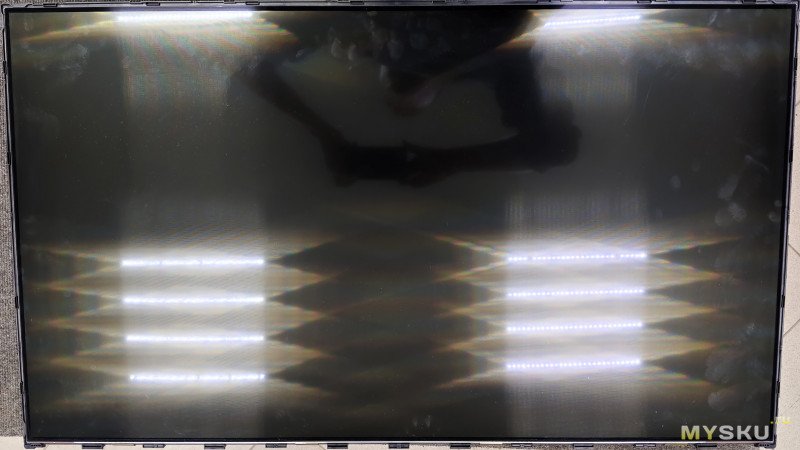

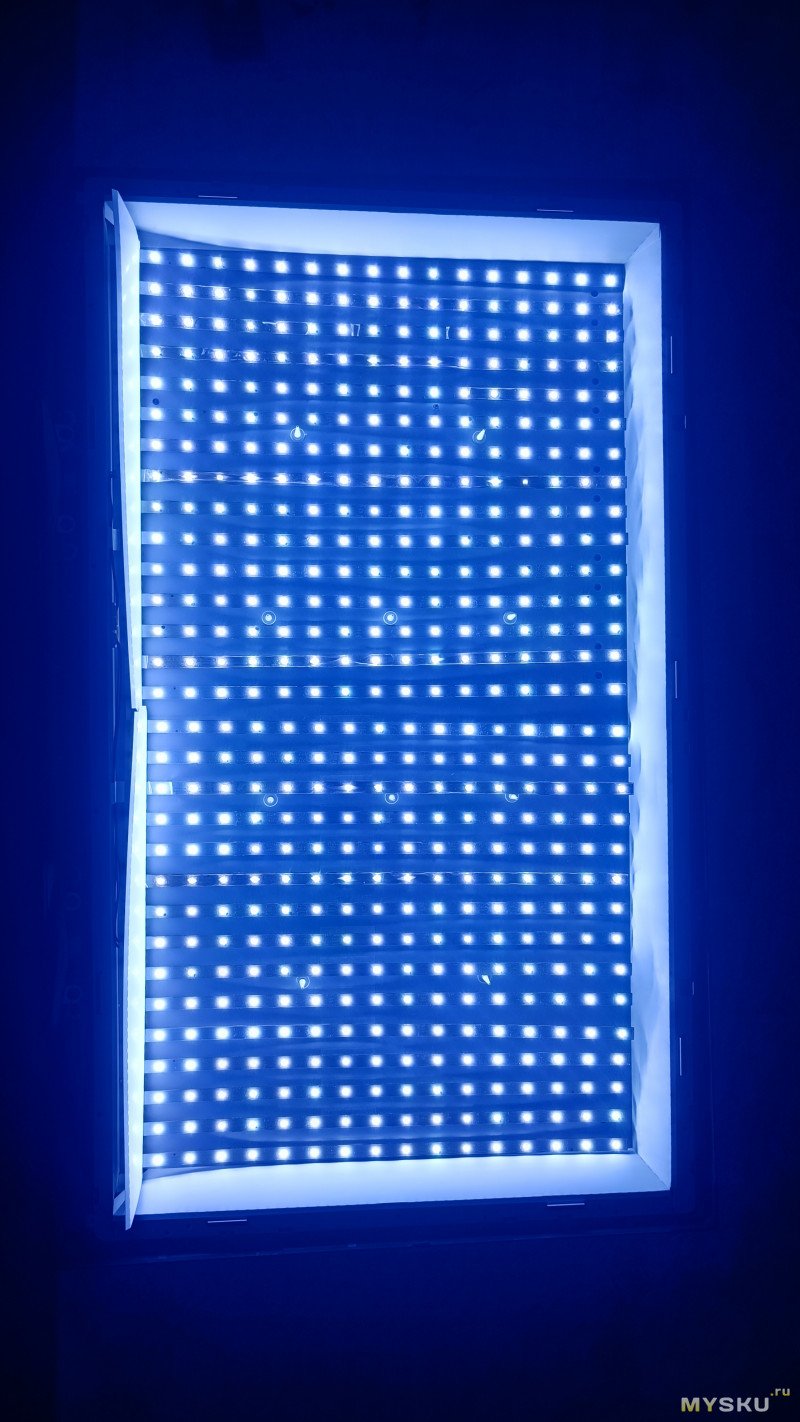

Светодиоды светят, но фиолетовым цветом

На одном из маркетплейсов по маркировке заказал новые планки. Отклеиваем старые, приклеиванием новые.

И собираем всё в обратной последовательности. После установки матрицы проверьте, что все стороны и углы полностью «утоплены» в рамке и стекло нигде не лежит на пластике. Если такое есть — то либо стекло сдвинулось или рамка села неправильно. Главное не давить на само стекло в попытке вставить в рамку.

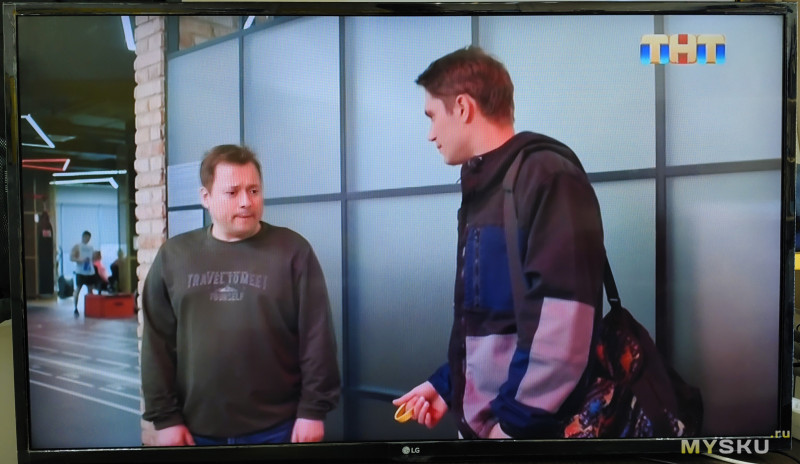

Включаем — изображение без засветов и пятен.

У данной платы есть заводской дефект и нужна её доработка

Смотрим инструкцию . По ней необходимо убрать 2 резистора R539 и R511 припаять провод.

Перед установкой задней крышки не лишним будет убавить ток на светодиоды для продления её срока службы.

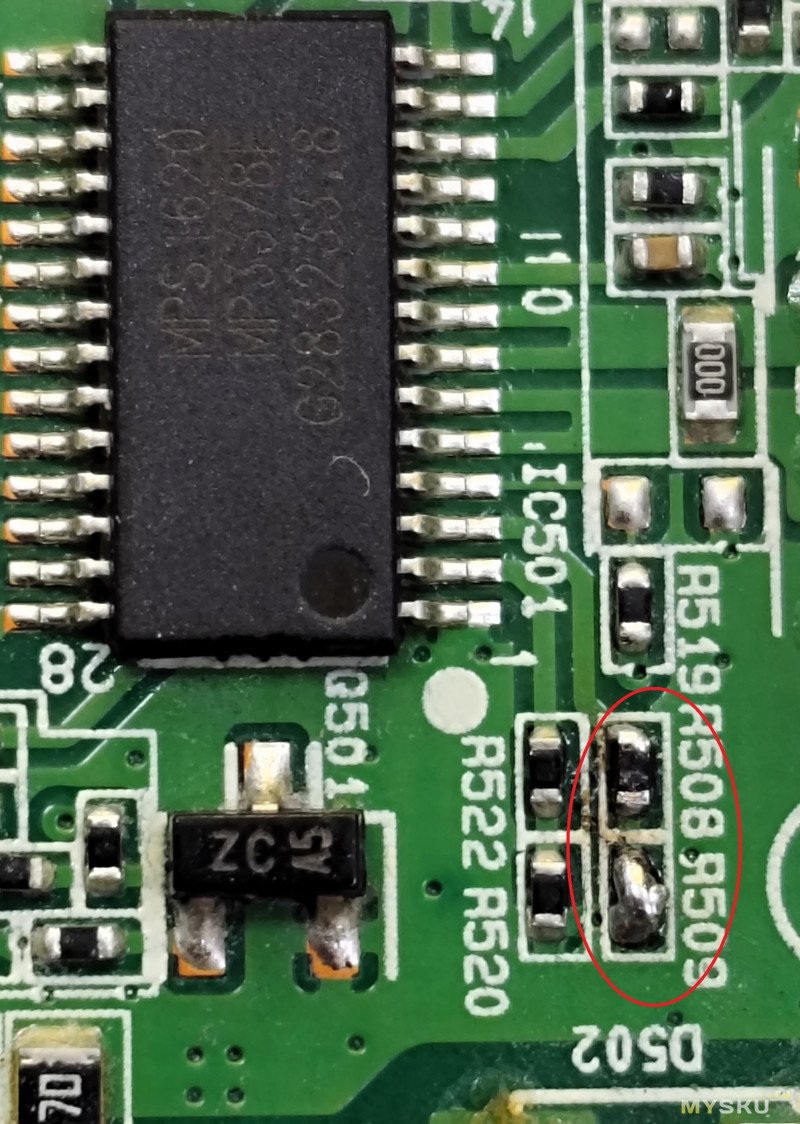

Чтобы уменьшить ток подсветки в телевизорах с платой EAX66805906, и контроллером драйвера MP3378E, необходимо пропорционально увеличить общее сопротивление резисторов R508, R509 от вывода 3 (ISET) на корпус.

Расчёт тока в миллиамперах и сопротивления в килоомах 977/Rset для каждого канала. Параллельные каналы суммируются. Например, для четырёх запараллеленных каналов и сопротивления RISET 10 KOhm общий ток будет 97.7*4 = 391 mA.

В моем случае вроде было 2 резистора на 5 и 3 килоома (подключены последовательно). К убрал оба и поставил один на 10 килоом (а где был второй — просто перемкнул выводы)

Ток снизился примерно на 15-20% от исходного, различий в яркости не заметил.

Если не хочется паять — достаточно в настройках тв включить энергосбережение или там же убавить подсветку.

На этом всё, телевизор можно окончательно собирать и эксплуатировать. Спасибо за внимание и удачных ремонтов!
