Телевизор 50" Dexp U50E7000E | Замена подсветки

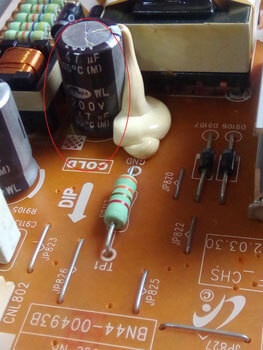

Отказ подсветки в ЖК-телевизоре — самая распространённая неисправность, проявляющаяся в виде отсутствия изображения при сохранении звука. Причина — либо неисправность одного или нескольких светодиодов, либо (не часто, но встречается) проблема в схеме формирования напряжения для её работы — чаще всего неисправность конденсаторов.

В данной статье я расскажу и покажу процесс разборки и замены светодиодной подсветки в телевизоре Dexp U50E7000E

Данный телевизор отработал примерно 4-6 лет (даты выпуска на корпусе нет, на рынок эта модель вышла в 2019 году). Модель бюджетная, никаких «умных» функций, но экран уже с разрешением 4K UltraHD, 3840x2160.

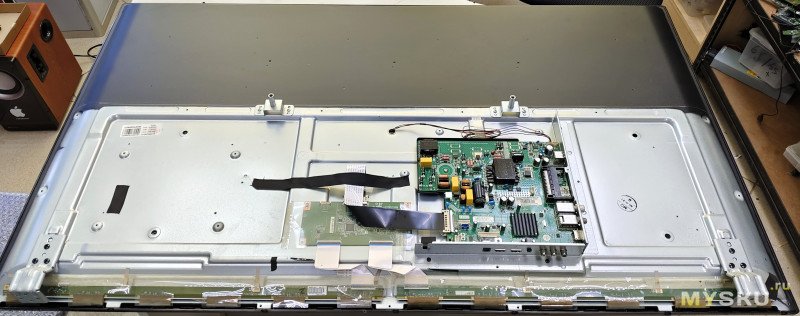

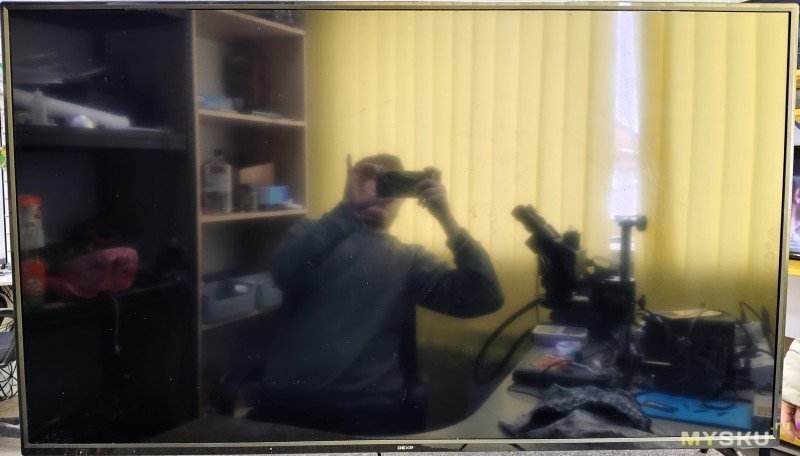

Разберем телевизор. Кладем экраном вниз на ровную поверхность, откручиваем винты задней крышки, снимаем её

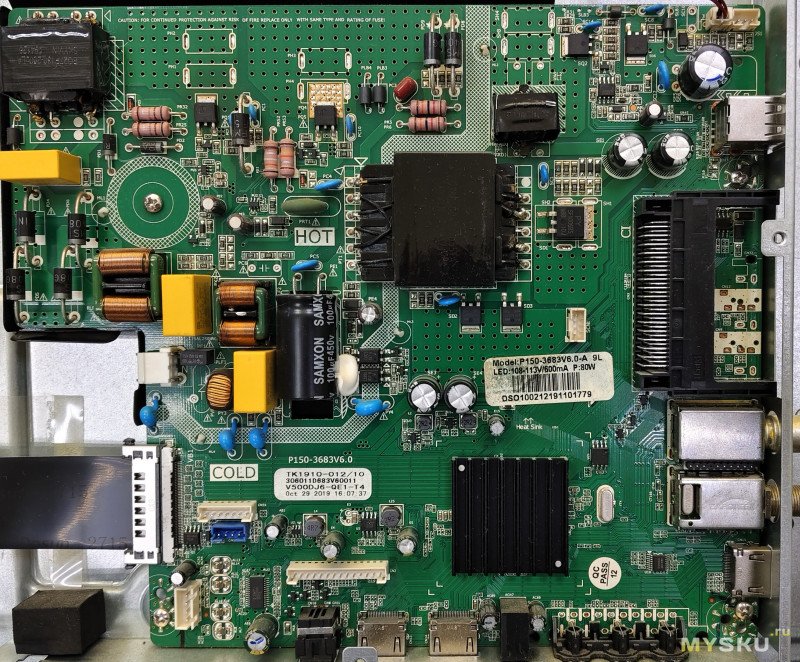

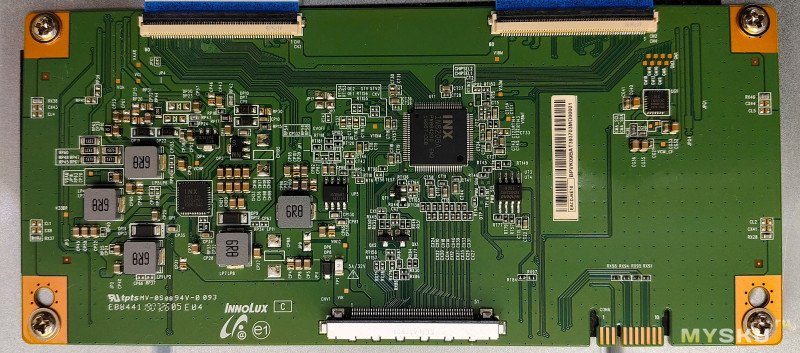

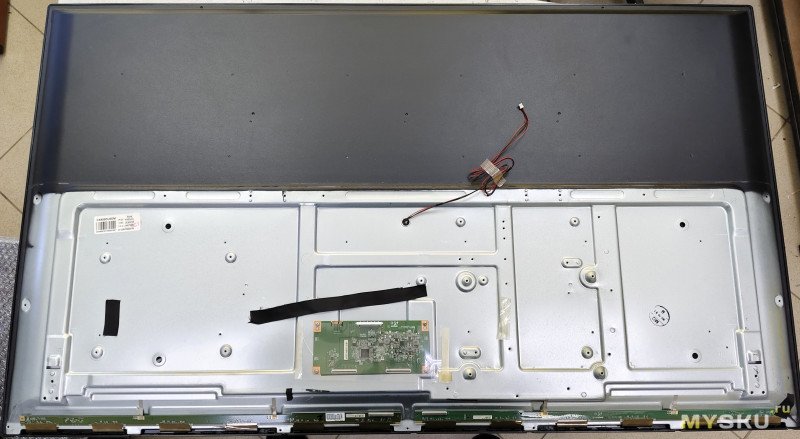

Состав тв: матрица cx500dledm, системная плата p150-3683v6.0, t-con InnoLux

Снимаем системную плату, крепления для ножек, отключаем шлейфы от матрицы

Снизу откручиваем винты, удерживающие внешнюю рамку и отклеиваем от корпуса платы матрицы

Переворачиваем телевизор и снимаем рамку (она держится на защелках). Отщелкиваем с помощью пластиковой карты или металлической лопатки. Фото забыл сделать, но там так же как и у других телевизорах.

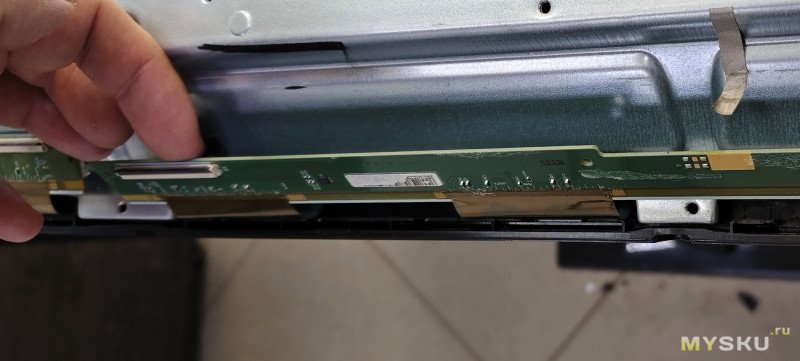

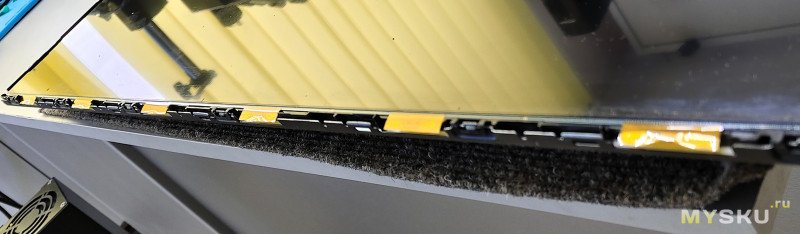

Обратите внимание — по бокам имеются «уши» (COF/TAB драйверы) — не повредите их. При снятии рамки можно будет понять где защелка, а где пустота (а в неё шлейф). В общем — тут аккуратно

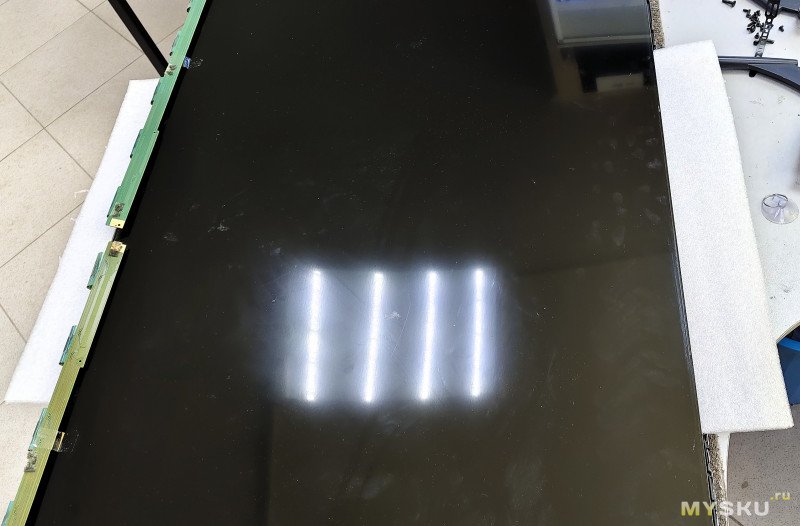

Снимаем матрицу. Подклеиваем платы матрицы снизу к стеклу, присоской приподнимаем стекло и сверху/снизу подкладываем картонку или что то другое, для жесткости.

Снять её вместе с рамкой тут не получится — она не цельная.

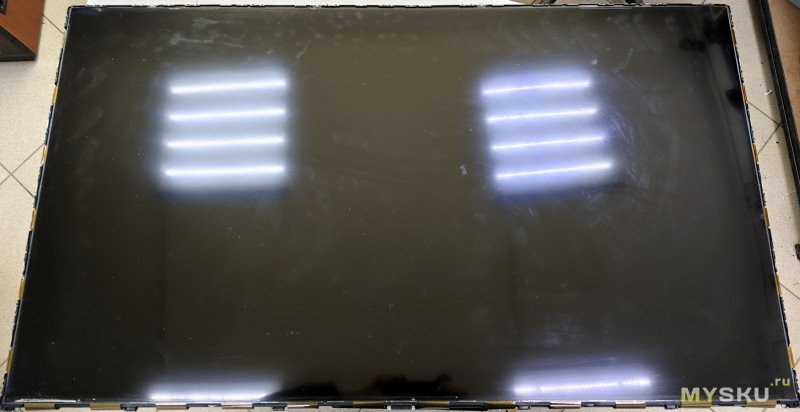

Теперь приподнимаем стекло (поддерживая большими пальцами сверху) переносим на свободное место

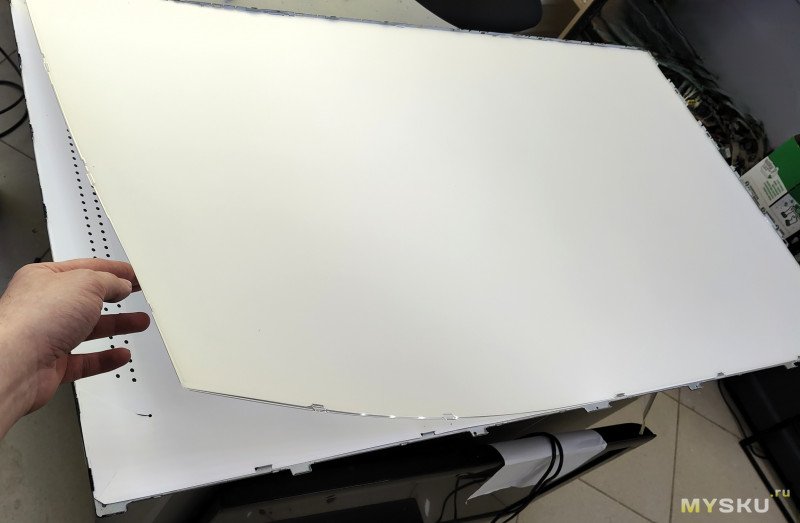

Под матрицей в корпусе расположены рассеивающие свет пластик и пленки — снимаем их все разом не разделяя

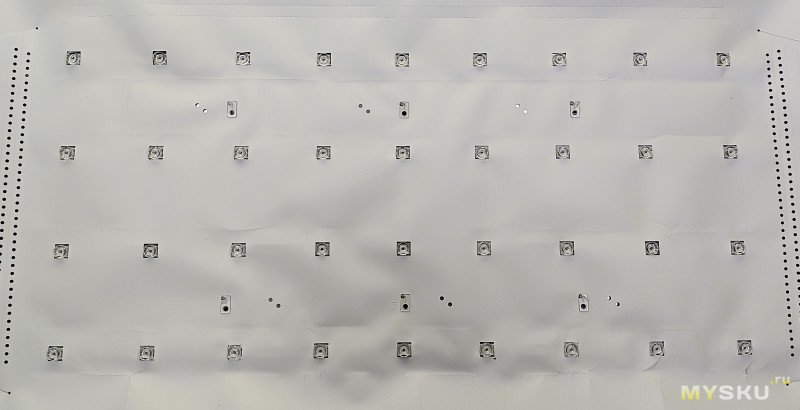

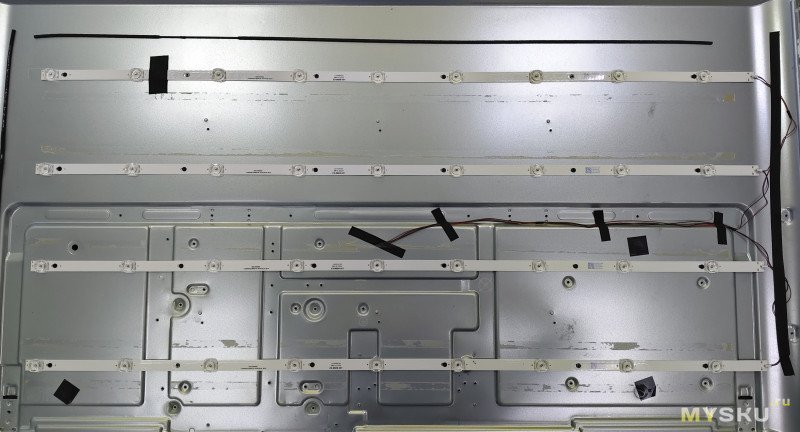

Подсветка состоит из 36 светодиодов. Маркировка планок cx50d09-zc56ag-01.

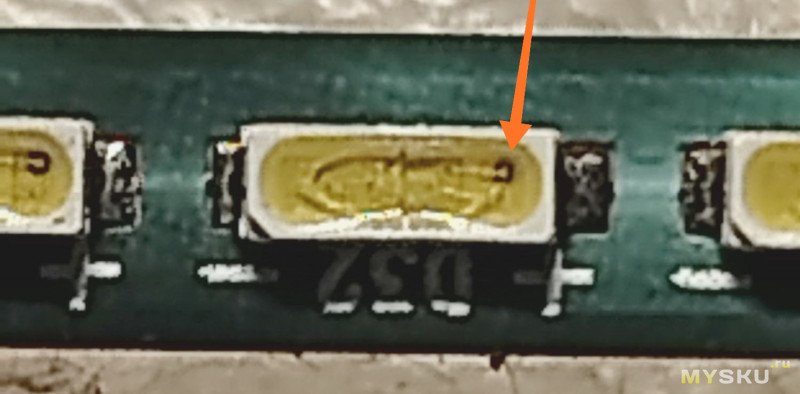

Заметил повреждения на отражателе, спросил владельца — был ли ремонт этого тв? Оказалось его уже делали по гарантии (3 года), выходит после замены подсветки ориентировочно отработал 2-3 года.

Новые планки заказал на озон. Для экономии места для транспортировки их сделали из двух половинок, которые соединяются между собой.

Откручиваем старые планки, устанавливаем новые и собираем телевизор в обратной последовательности. После установки матрицы проверьте, что бы углы и стороны матрицы лежали в углублении рамки, дабы при установке внешней рамки ничего не повредить.

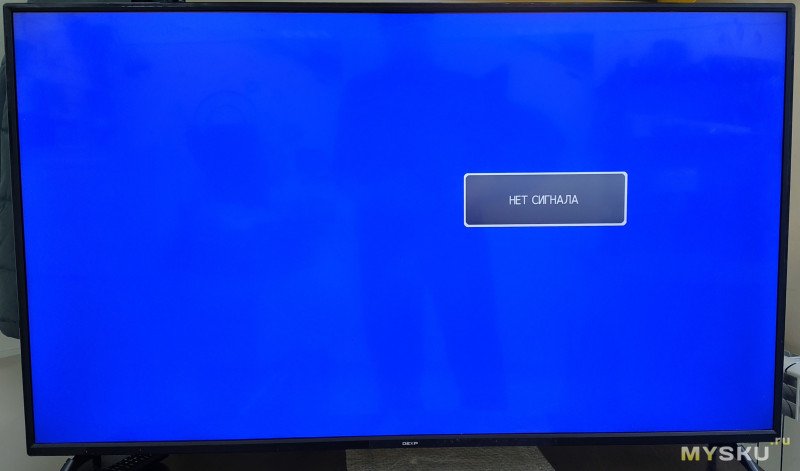

Включаем — есть картинка, без дефектов

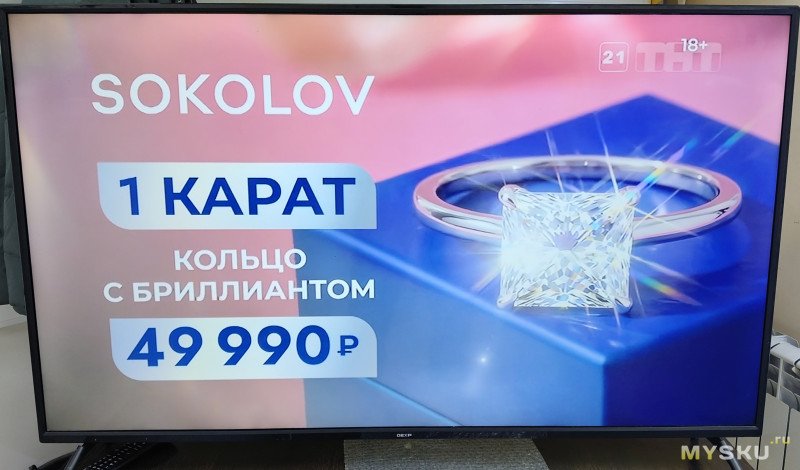

Эфирное тв на такой диагонали выглядит так себе)

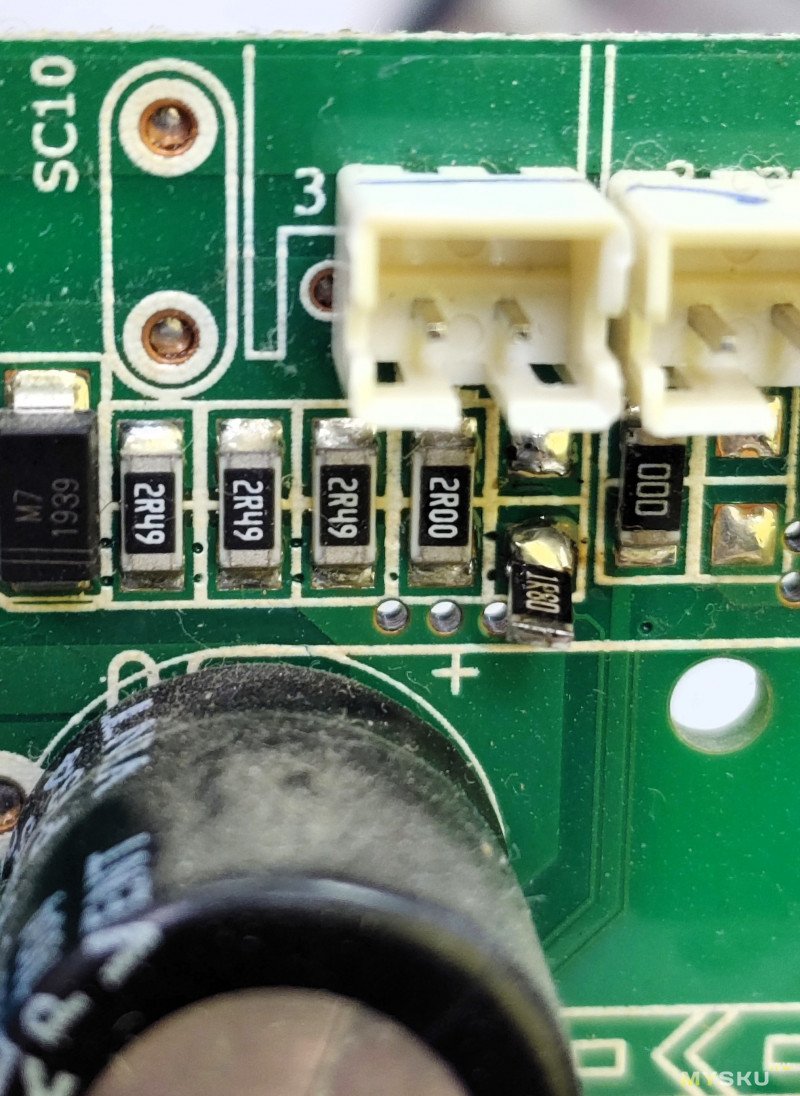

Для продления срока службы новой подсветки нужно снизить ток на светодиоды. Под коннектором подсветки имеются параллельно соединенные резисторы, убираем один на 1.8 ома — ток уменьшается на 25% от исходного. В яркости же теряем «в пределах погрешности» т.е этого даже не заметно.

По гарантии подсветку то сменили, а ток снизить не посчитали нужный. И правильно — свой гарантийный срок тв отработает, а дальше не проблема производителя)

На этом всё, телевизор можно окончательно собирать и эксплуатировать. Спасибо за внимание и удачных ремонтов!
