Телевизор 32" POLAR PC32LH11ST2CS | Замена подсветки

Приветствую!

Отказ подсветки в ЖК-телевизоре — распространённая неисправность, проявляющаяся в виде отсутствия изображения при сохранении звука и слабой видимости картинки при свете фонарика. Причина — либо неисправность одного или нескольких светодиодов, либо (не часто, но встречается) проблема в схеме формирования напряжения для её работы — чаще всего неисправность конденсаторов.

В этой статье рассмотрим процесс разборки и замены подсветки в телевизоре POLAR PC32LH11ST2CS.

Телевизор в ремонт попал в конце мая 2025 года с проблемой — пропало изображение. Включив его и посветив фонариком на экран я увидел изображение и это означает, что помимо возможной проблемы с системной платы (неисправность конденсаторов) — у нас...

 Срок службы, указанный на наклейке тв — 5 лет, но дата производства не указана. Скорее всего 2019-2020 год.

Начнем разборку. Кладем телевизор экраном вниз на ровную поверхность, откручиваем винты задней крышки, отключаем провода кнопок и динамиков и снимаем её.

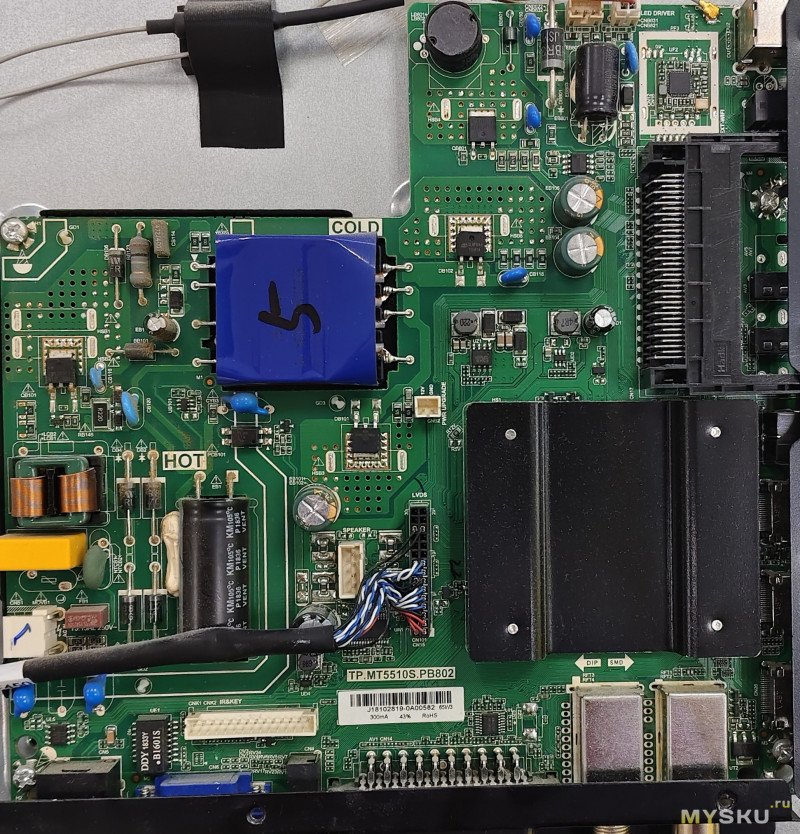

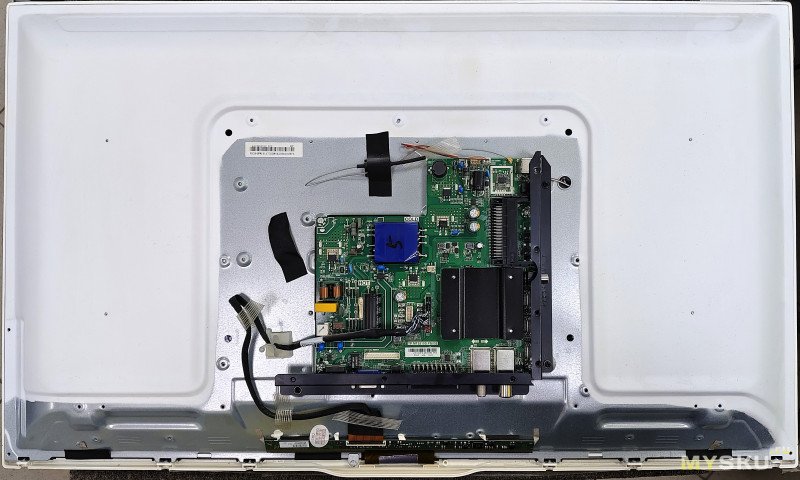

Системная плата TP.MT5510S.PB802, матрица LCS320AN10 от Samsung.

Внешне всё хорошо, конденсатор, относящийся к подсветке не вздутый (это тот, который боком установлен). Ну и проверил тестером LED подсветку — не светится. Продолжаем..

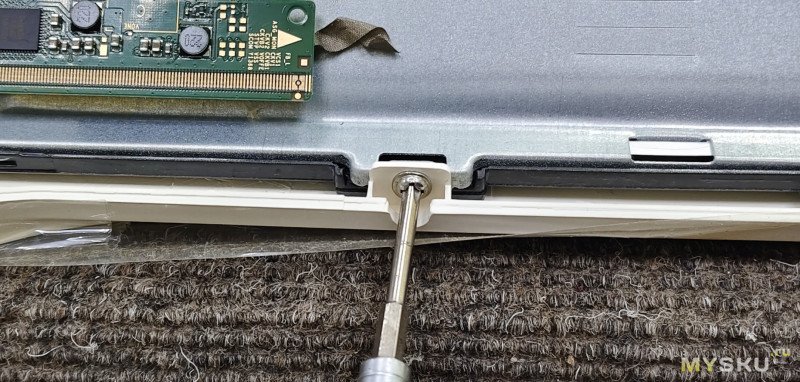

Снизу тв откручиваем винты, поддерживающие внешную рамку

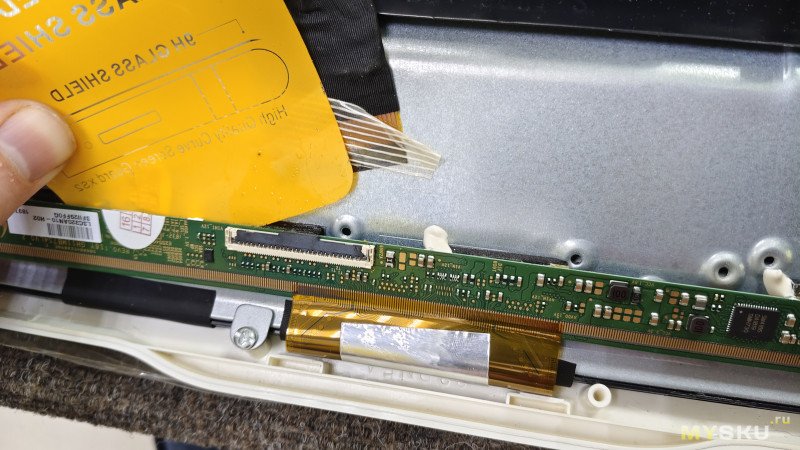

Отклеиваем плату матрицы от корпуса. Аккуратно — не повредите шлейф.

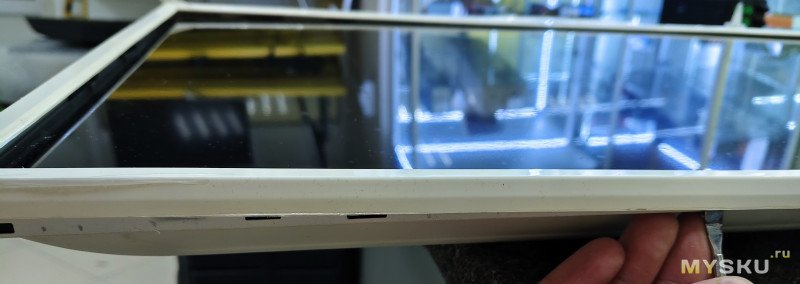

Переворачиваем телевизор и снимаем внешнюю рамку. С помощью пластиковой карточки или лопатки отщелкиваем её от корпуса.

Далее снимаем матрицу. Отщелкиваем рамку в которой она расположена и снимаем её вместе со стеклом. Почему не снять отдельно? Мне так удобнее, да и возможно стекло было приклеено к рамке, а отклеивать его смысла я не вижу, если можно снять пластик.

Забыл сделать фото или оно потерялось. Но ничего сложного, главное аккуратность.

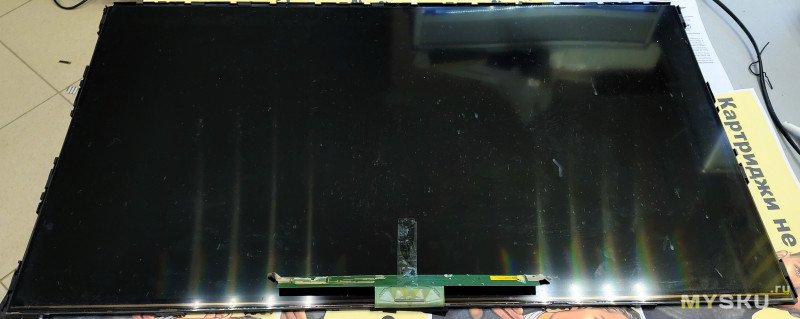

Демонтированная из корпуса матрица.

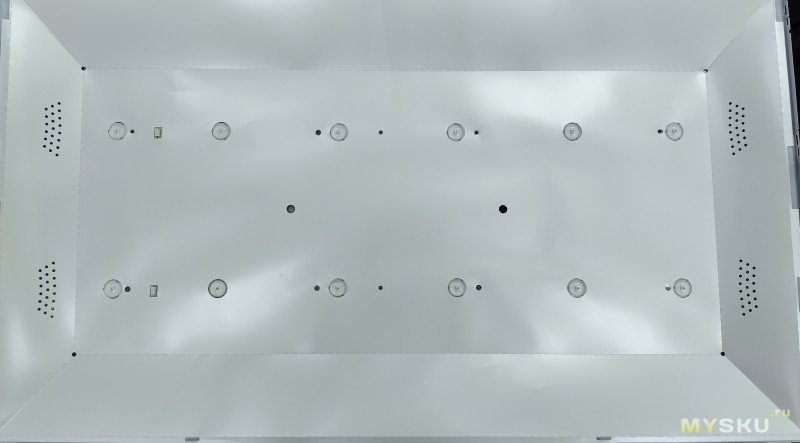

После снимаем рассеивающие свет плёнки, отражатель и добираемся до планок подсветки.

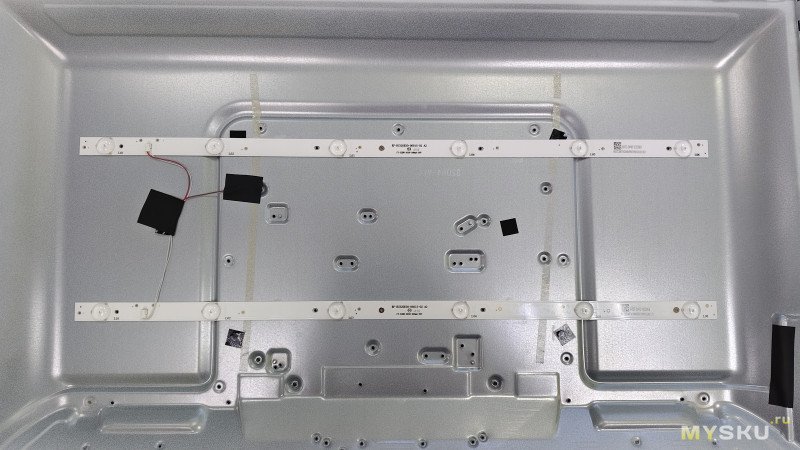

Их маркировка RF-BU320E30-0601S-02

Снимаем старые, устанавливаем новые. Я заказал аналог с маркировкой MS-L1343 V2

Собираем всё в обратной последовательности. После установки матрицы и перед установкой внешней рамки проверьте, что бы все её стороны и углы располагались в углублении рамки. Там по краям рамки между пластиком и стеклом приклеены резинки — смотрите, что бы матрица не лежала на них. На стекло не давить!

Включаем — работает. Засветов и пятен нет.

Для продления срока службы новой подсветки можно немного уменьшить подаваемый на неё ток.

Чтобы уменьшить ток подсветки в телевизорах с платой TP.MT5510S.PB802 и микросхемой ШИМ LED-драйвера OB3353CP, следует увеличить общее сопротивление резисторов датчика тока подсветки, например, удалив один из них.

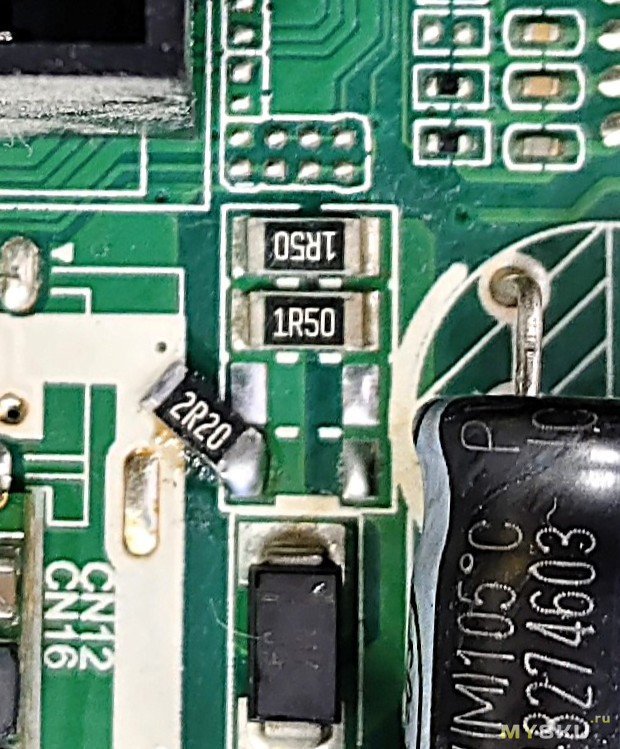

Резисторы датчика RB818, RB819, RB820, RB821 находятся рядом с электролитическим конденсатором EB803 и диодом с маркировкой M7.

Я убрал резистор на 2.2 ома, ток упал на 25%

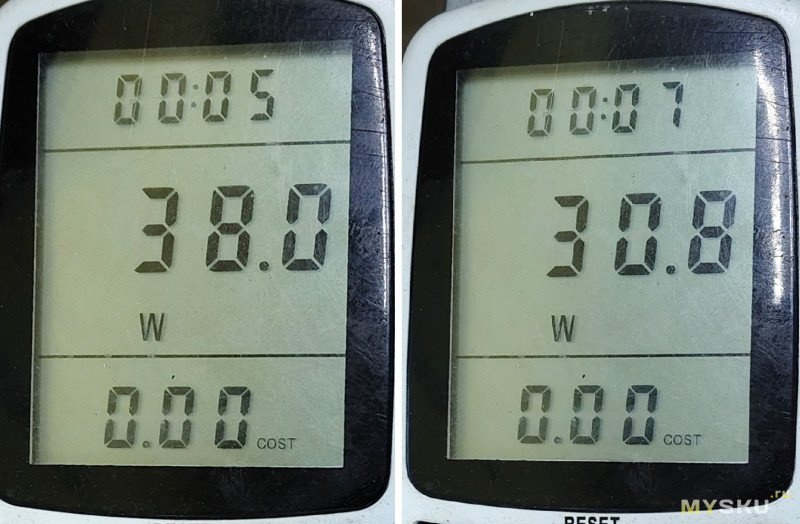

Это видно по потреблению — было 38 ватт, стало 31 ватт.

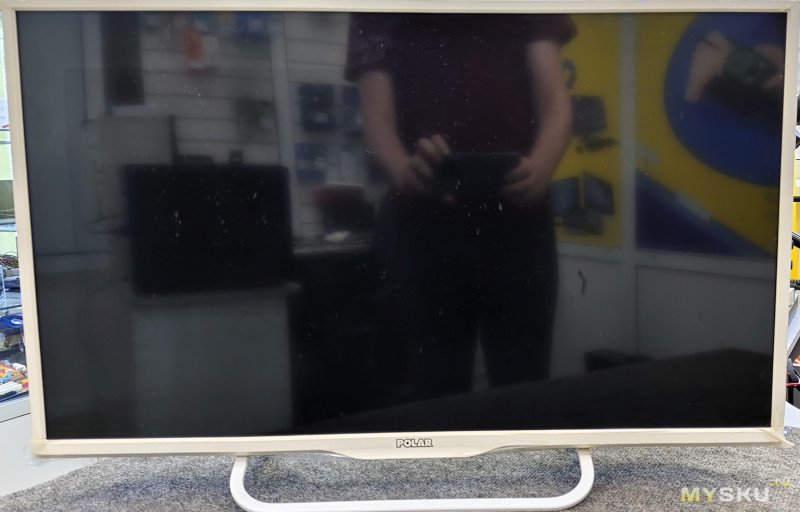

Уменьшения яркости картинки не заметил. На фото кажется, что тускло, но в реальности ок.

На этом у меня всё, спасибо за внимание!

Удачных ремонтов!
