Телевизор 32" SUZUKI SZTV-32LED3 | Замена подсветки

Приветствую!

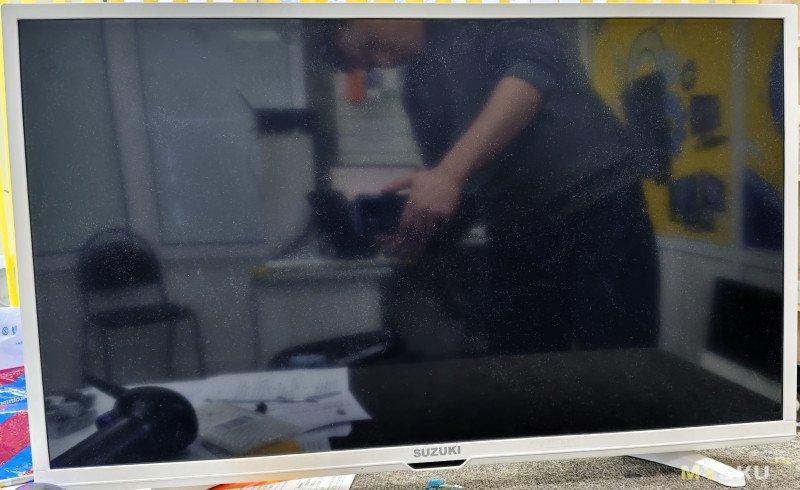

Во время работы телевизора пропало изображение или при очередном включении остался только звук, а изображения нет? Подсветите фонариком экран и если вы увидите еле заметное изображение то это значит, что необходим ремонт подсветки — её замена. Иногда проблема кроется в системной плате — чаще всего приходит в негодность конденсатор (внешне вздувается) в цепи питания подсветки и его замена на исправный возвращает тв в рабочее состояние.

В этой статье рассмотрим процесс разборки, замены подсветки в телевизоре 32" SUZUKI SZTV-32LED3.

Итак, в ремонте простой и бюджетный телевизор без поддержки smart функций, чисто смотреть эфирное тв. Поддерживается DVB-T2 (эфирное), DVB-C (кабельное), DVB-S2 (спутниковое). Экран 32" разрешением 1366x768 пикселей.

Интересно — а кто нибудь тарелку к таким тв подключает, если есть вход для неё? Ни у кого этого не видел.

Произведен в январе 2018 года, в ремонт попал в начале 2025 — примерно 6-7 лет отработал

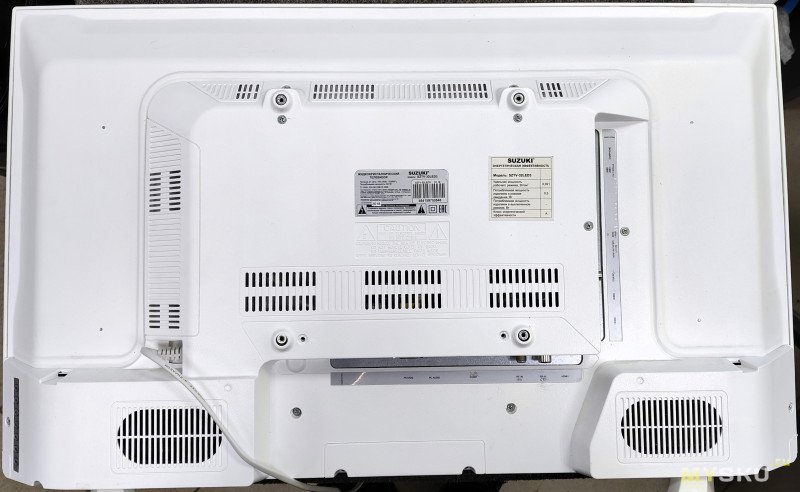

Разберем телевизор. Располагаем его экраном вниз на ровной поверхности, откручиваем винты задней крышки.

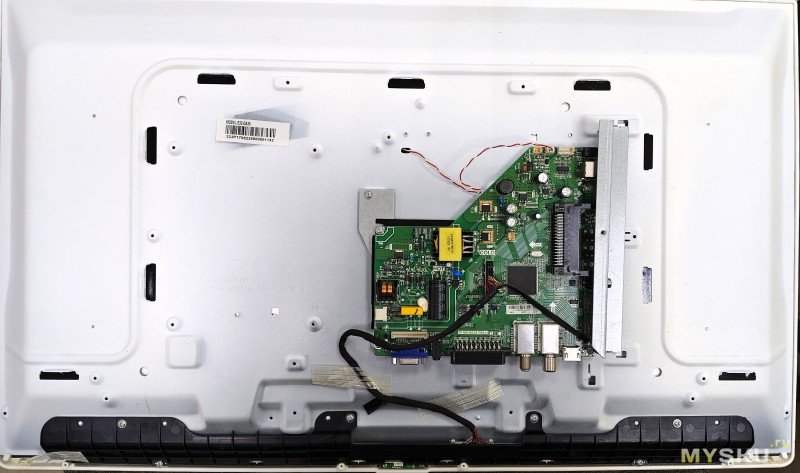

Снимаем её. Внутри системная плата TP.MS3663S.PB818 — нередко встречается в других телевизорах. Матрица/panel E32-OA35.

Системную плату снимать не обязательно. Снизу откручиваем винты пластика, защищающая плату матрицы и снимаем её

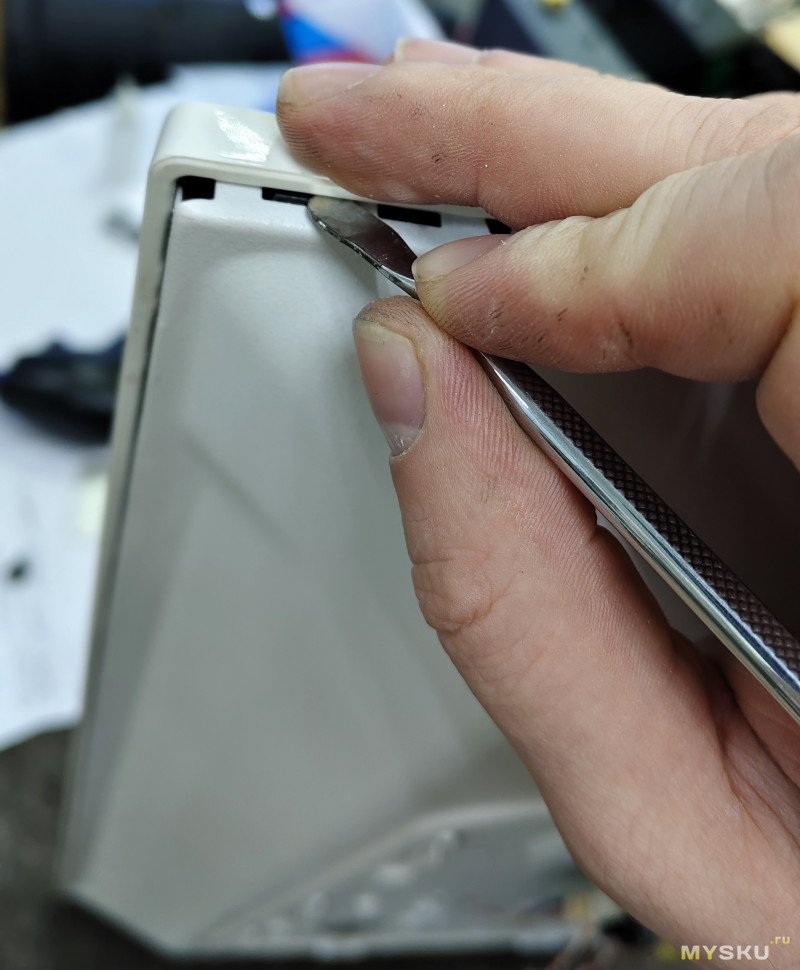

Переворачиваем телевизор и снимаем переднюю рамку. Она держится только на защелках. Карточкой или металл. лопаткой аккуратно отщелкиваем её от корпуса и снимаем. Аккуратнее с правой стороной — там с матрицы идут «уши» COF-шлейфы (2 шт)

Снимаем матрицу. Обычно по возможности я демонтирую её вместе с рамкой, но тут почему то я её отдельно. Почему — не могу сказать, времени год прошел всё таки :) Но значит мне было так удобнее.

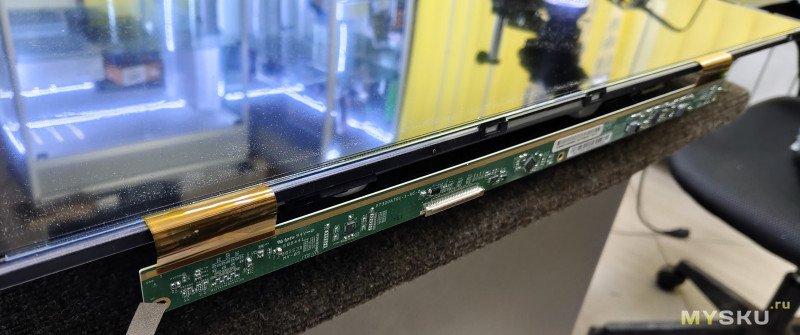

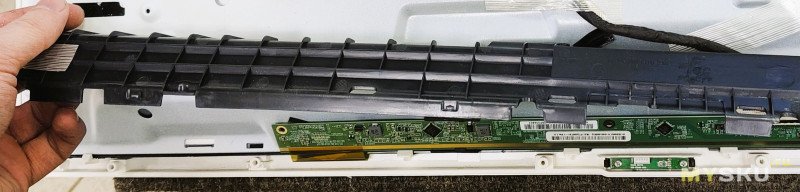

Перед снятием извлекаем снизу из крепления корпуса плату матрицы (t-con). Не дергаем, дабы ничего не повредить.

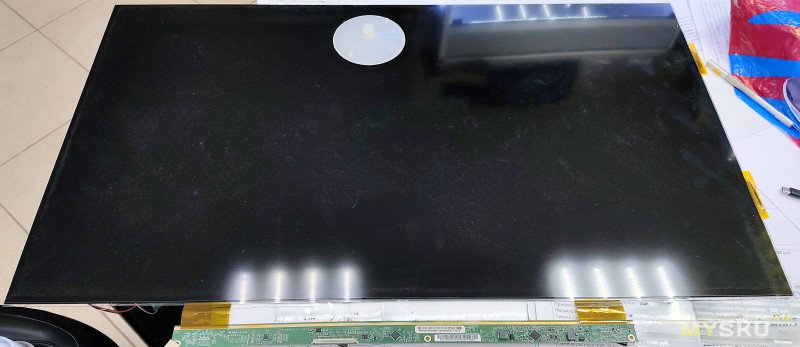

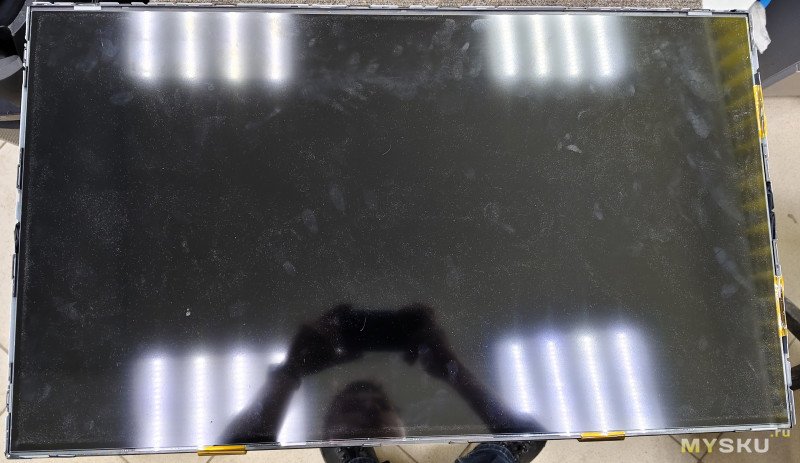

Аккуратно подцепляю пальцами стекло по середине сверху и снизу (предварительно приподняв присоской или подложив бумагу и чуть приподняв за неё) переношу матрицу на свободное место.

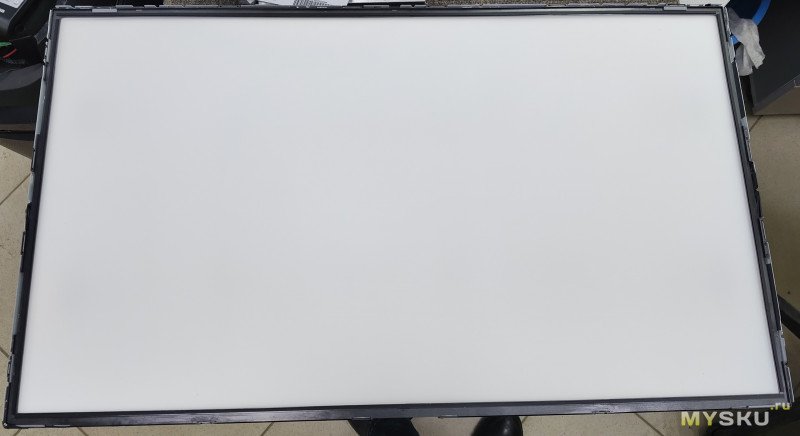

Снимаем пластик (рамку, в которой была рамка), рассеивающие свет элементы

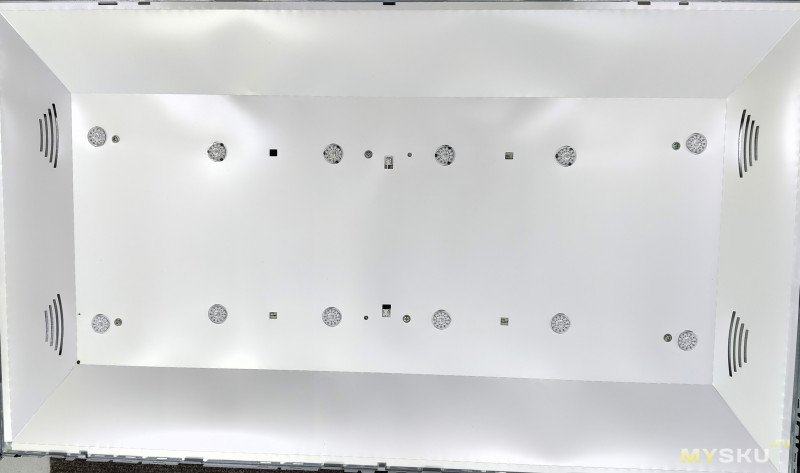

Под всем этим расположен отражатель и светодиодные планки. Судя по черным точкам у линз в тв уже лезли — 4 светодиода либо менялись или линзы просто отвалились и их клеили. Но на таких тв линзы не отваливаются (обычно на LG такое бывает), поэтому скорее всего первый вариант (но это не точно).

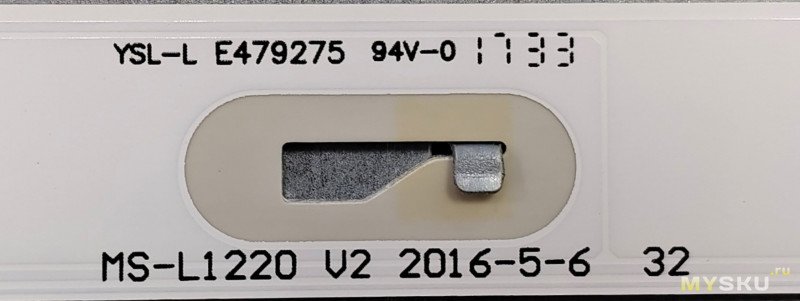

Снимаем отражатель. Маркировка планок MS-L1220 V2.

По этой маркировке заказываем новые планки, снимаем старые, устанавливаем новые. Не забываем подключать к ним провода.

Собираем все в обратной последовательности. При установке матрицы следите, что бы она полностью легла на свое место. И еще момент — по краям сверху и по бокам имеются резиновые «уплотнители», что бы матрица не шевелилась. Так вот — матрица плотно в них закрепляется и если она не устанавливается — ни в коем случае не давите, стекло может лопнуть! Снимите матрицу, отклейте эти резинки и просто подрежьте их, а потом заново устанавливайте стекло.

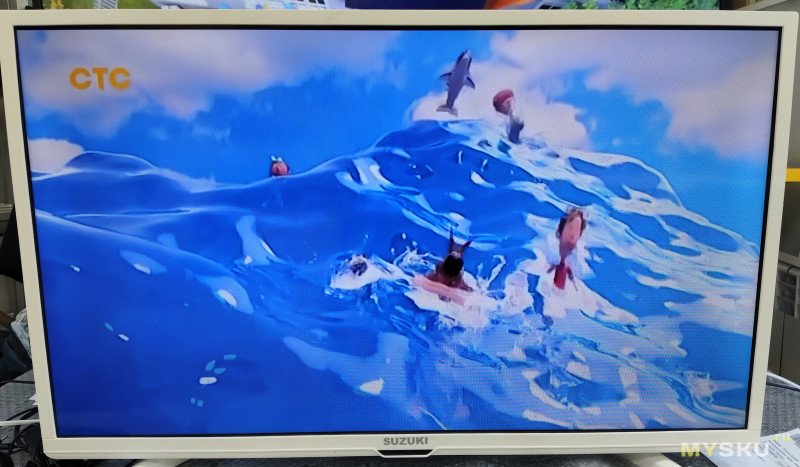

Итог — нормальное (насколько может этот телевизор), без засветов и пятен, изображение.

Для увеличения срока службы новой подсветки необходимо уменьшить ток на светодиоды.

Чтобы уменьшить ток подсветки в телевизорах с платой TP.MS3663S.PB818 и микросхемой LED-драйвера OB3353CP, следует увеличить сопротивление датчика тока — низкоомных резисторов, соединённых параллельно к которым подключены катоды светодиодов LED-. Сигнал с датчика подаётся на вход FB микросхемы OB3353CP (вывод 5). Обычно, достаточно удалить один из резисторов.

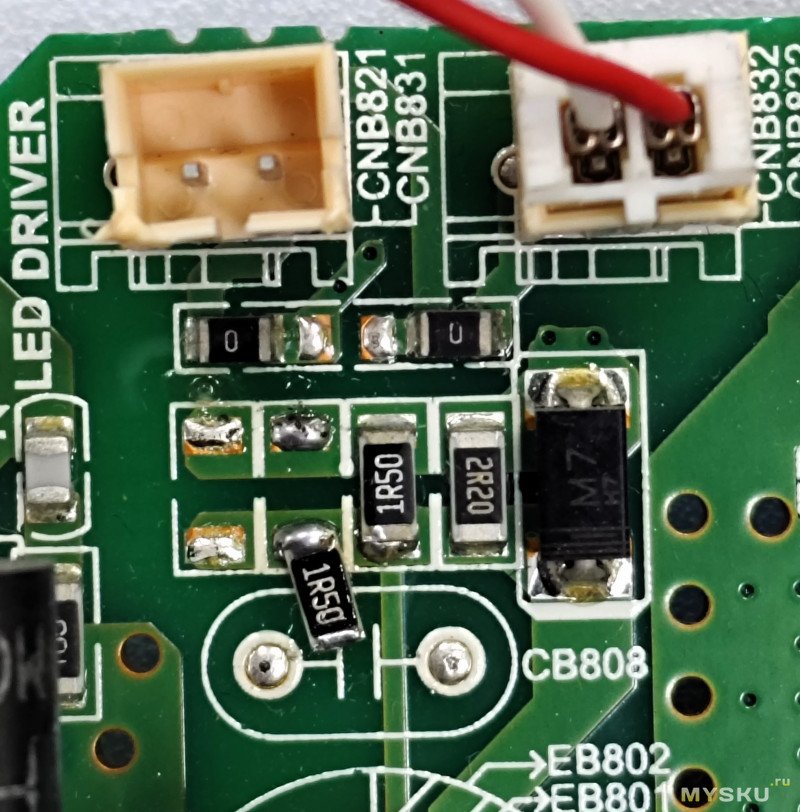

Ток занижен на 30-40% убиранием одного резистора на 1,5ohm (расположены рядом с разъемом подсветки)

Яркость конечно чуть упала, но не пропорционально и в хорошо освещенном помещении её достаточно и недостатка я не испытал.

На этом я заканчиваю сей топик. Спасибо за внимание, удачных ремонтов!
