Приветствую!

Включили телевизор, а он только «заговорил» и изображения нет? Подсветите фонариком экран и если вы увидите изображение (обычно еле заметное), то это значит, что необходим ремонт подсветки, а именно замена светодиодных планок внутри ТВ. Так же бывает (не часто) вздуваются конденсаторы на плате — замена на исправные возвращает телевизор в исправное состояние (но это не всегда).

В этом топике будет показан процесс разборки и полной замены подсветки в телевизоре 32" DAEWOO L32V680VKE.

Коротко от телевизоре:

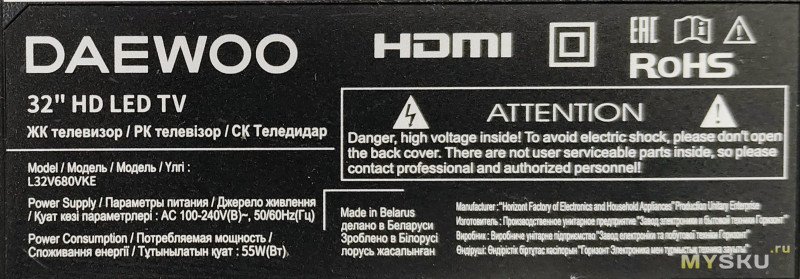

 LCD, 32", 1366x768, 720p HD, есть спутниковый тюнер, звук: 12 Вт, разъёмов HDMI: 2.
Производитель: завод ГОРИЗОНТ, Беларусь, г. Минск, ул. С. Ковалевской, 62. Разработчик: Dongbu Daewoo Electronics Corporation.

Модель на рынок была выпущена в 2018 году, в ремонт попала в конце 2025. Интересно то, что в инструкции прямо написано — «Срок службы данного товара составляет 2 года.» Что то совсем скромно....

Но тем не менее ориентировочно (возможно) лет 5 отработал

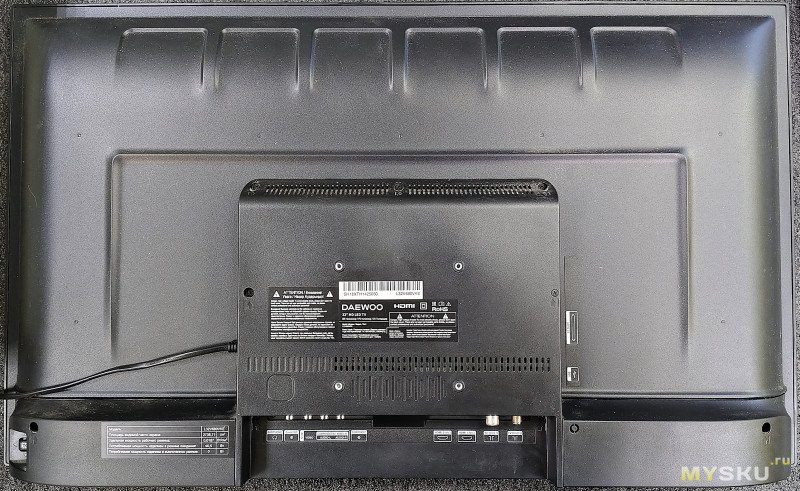

Начнем разборку. Кладем телевизор экраном вниз на ровной поверхности (покрытый чем нибудь, что бы не поцарапать пластик), откручиваем винты задней крышки, снимаем её. Снизу возможны защелки.

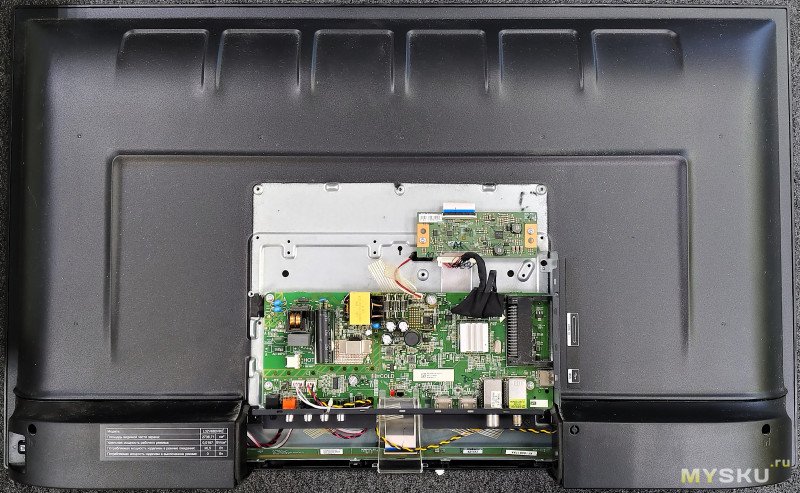

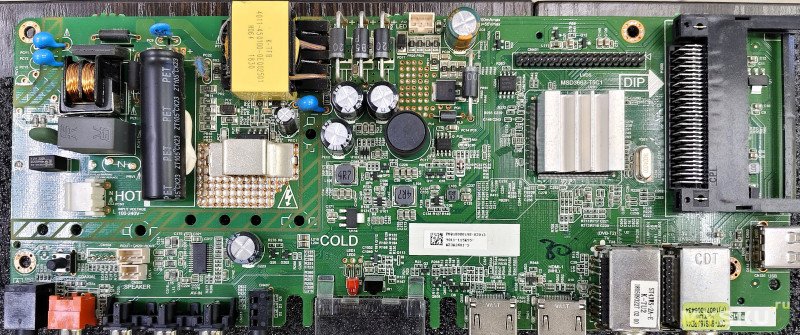

Состав — системная плата MSD3663-T5C1. Такая модель ставится во многих других марках недорогих телевизоров (PANASONIC, PHILIPS, DAEWOO ,TOSHIBA и другие брэнды)

t-con 6870C-0442B, Матрица K320WDC1B

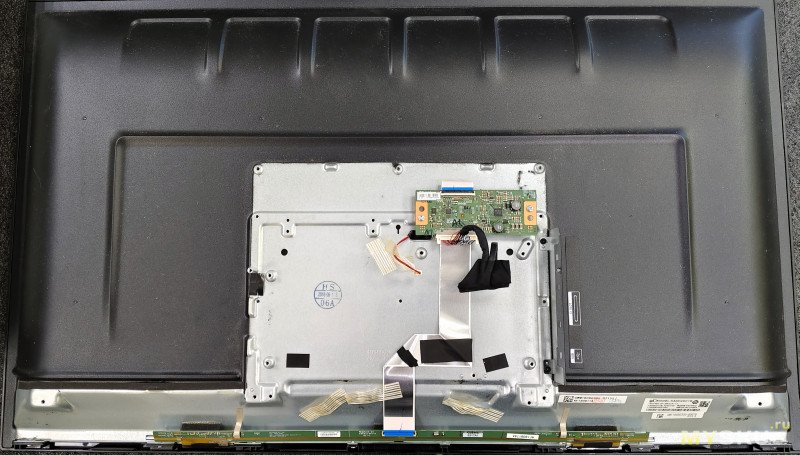

Отключаем шлейфы, снимаем пластик с динамиками и системную плату

Внизу телевизора есть болты, прижимающие внешнюю рамку к корпусу. Откручиваем их

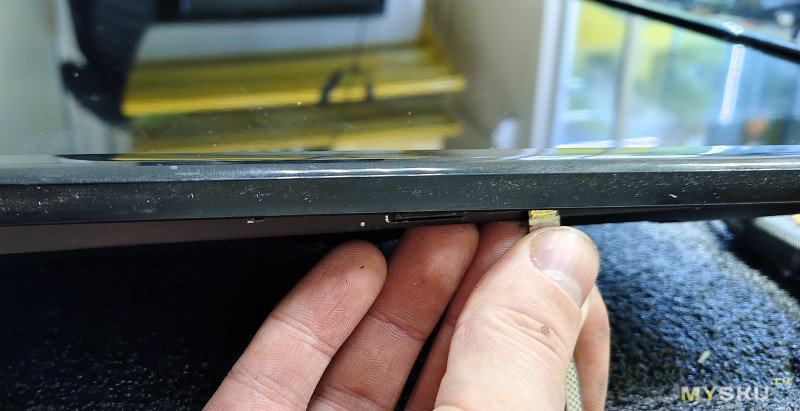

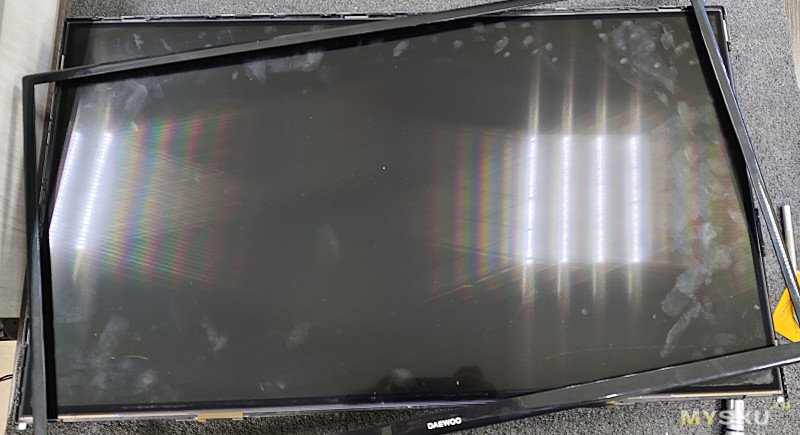

Переворачиваем экраном вверх и аккуратно отщелкиваем рамку от корпуса с помощью лопатки или пластиковой карточки. Сильно не загоняйте инструмент в рамку, что бы случайно не достать до стекла и не сколоть его. Хоть тут она и не на краю, но осторожность не помешает

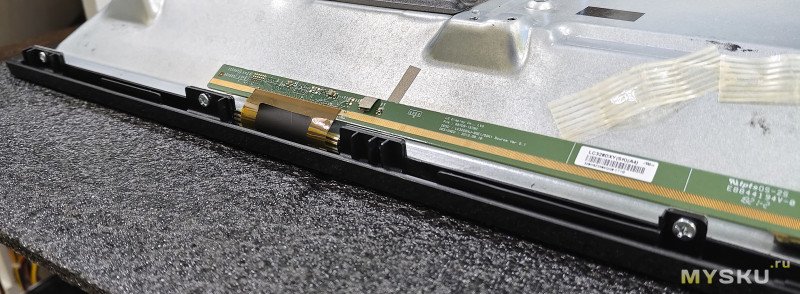

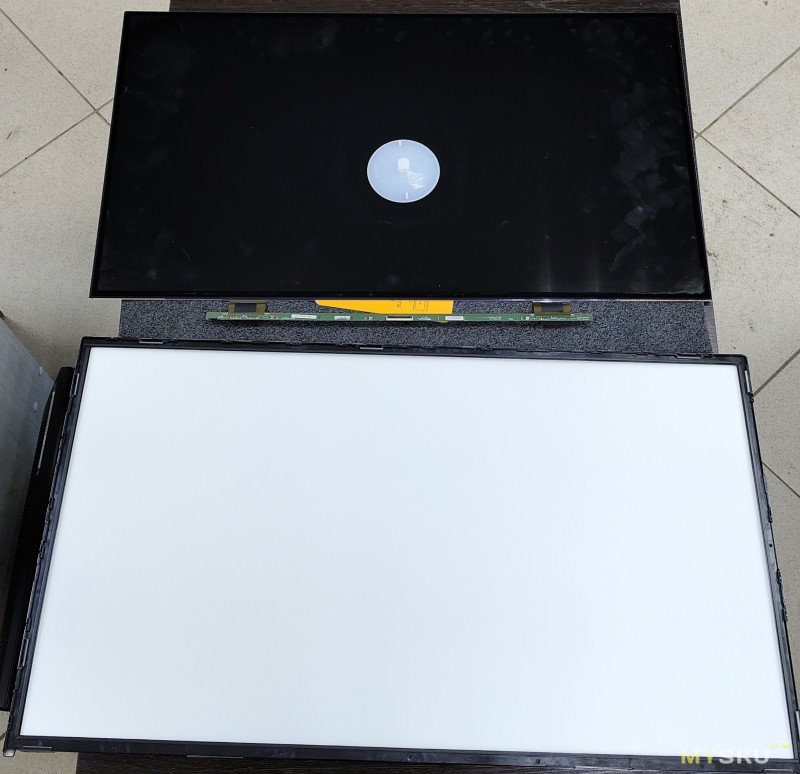

Снимаем матрицу. Перед этим не забываем отклеить от корпуса плату матрицы снизу. Аккуратно подцепляю пальцами стекло по середине сверху и снизу (предварительно приподняв присоской или подложив бумагу и чуть приподняв за неё) переношу матрицу на свободное место.

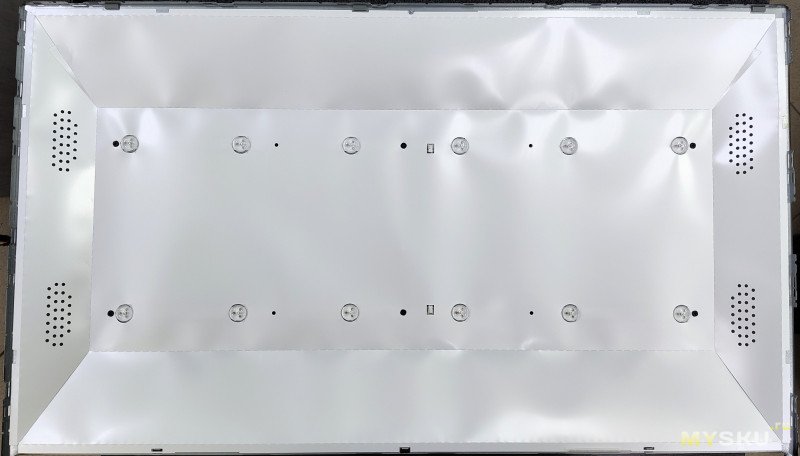

Далее отщелкиваем рамку, в которой располагалась матрицы, снимаем пакет рассеивателей (не разделяем их) и видим саму подсветку (планки расположены за отражателем)

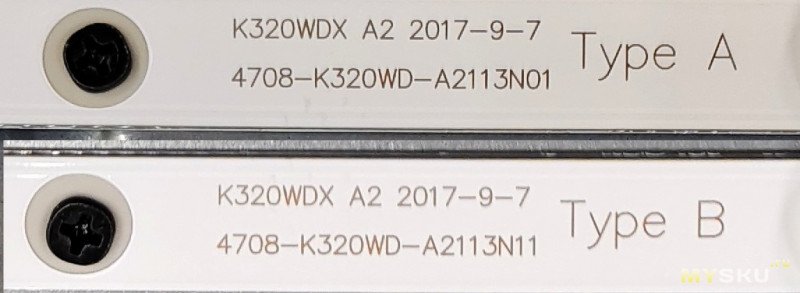

Их маркировка K320WDX A2

Снимаем старые планки, устанавливаем новые. Где купить — ozon, wb, aliexpress, да и простой поиск по гугл/яндекс выдаст различные варианты.

Собираем все в обратной последовательности. При установке матрицы следите, что бы она полностью легла на свое место. И еще момент — по краям сверху и по бокам имеются резиновые «уплотнители», что бы матрица не шевелилась. Так вот — матрица плотно в них закрепляется и если она не устанавливается — ни в коем случае не давите, стекло может лопнуть! Снимите матрицу, отклейте эти резинки и просто подрежьте их, а потом заново устанавливайте стекло.

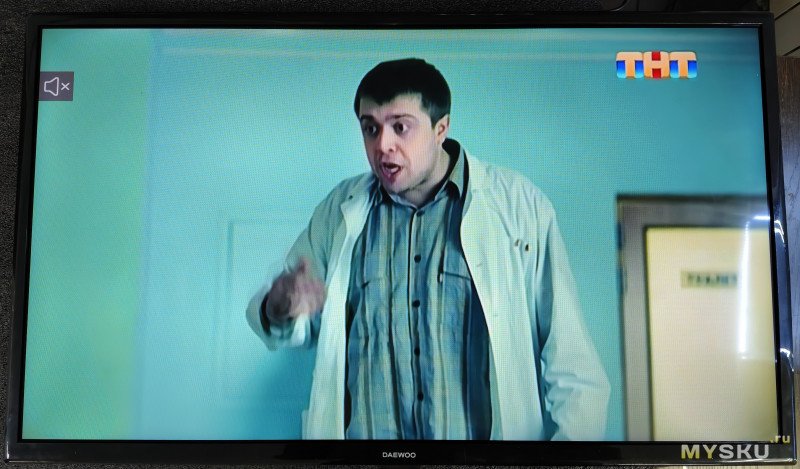

Итог — нормальное для этого телевизора, без засветов и пятен, изображение.

Для увеличения срока службы новой подсветки необходимо уменьшить ток на светодиоды.

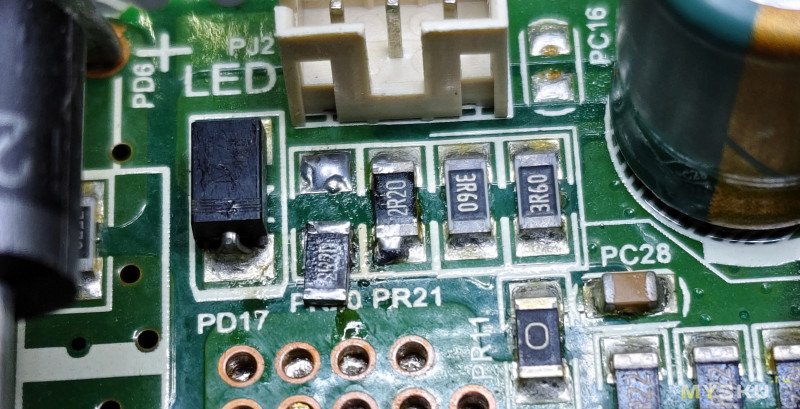

Датчик тока светодиодов подсветки — четыре низкоомных резистора, соединённые параллельно — PR20, PR21, PR22, PR27 на плате MSD3663-T5C1 возле разъёма подсветки.
Чтобы уменьшить ток подсветки, следует увеличить общее сопротивление датчика тока — удалив один или два резистора, чтобы общее сопротивление (при параллельном включении) увеличить. Тогда ток уменьшится обратно пропорционально сопротивлению.

Мной был снят один резистор на 2.2 ohm, ток уменьшился на 30% от исходного. Уменьшения яркости «глазом» не заметил, а нагрузку на подсветку снизили, а за этим следует увеличение срока её службы.

На этом всё, телевизор можно окончательно собирать и эксплуатировать.

Спасибо за внимание и удачных ремонтов!
