Пятна, затемнения экрана тв 43" SAMSUNG UE43RU7200U | Замена подсветки, рассеивателя

В телевизорах Samsung серии 43NU 43N 43RU (40NU 49NU 50NU 55NU), где подсветка расположена снизу экрана есть заводской просчет — за несколько лет (в среднем 4-5) работы от нагрева светодиодов начинает плавиться (а иногда и трескаться) рассеиватель. Выглядит это как небольшие засветы снизу. Далее начинает выходить из строя светодиоды — тут уже заметны потемнения снизу. Если на этом этапе хотя бы не уменьшить подсветку в настройках тв на 30-50% — увеличивается нагрузка на другие светодиоды, они греются еще сильнее, быстрее сгорают и почти всегда портят рассеиватель.

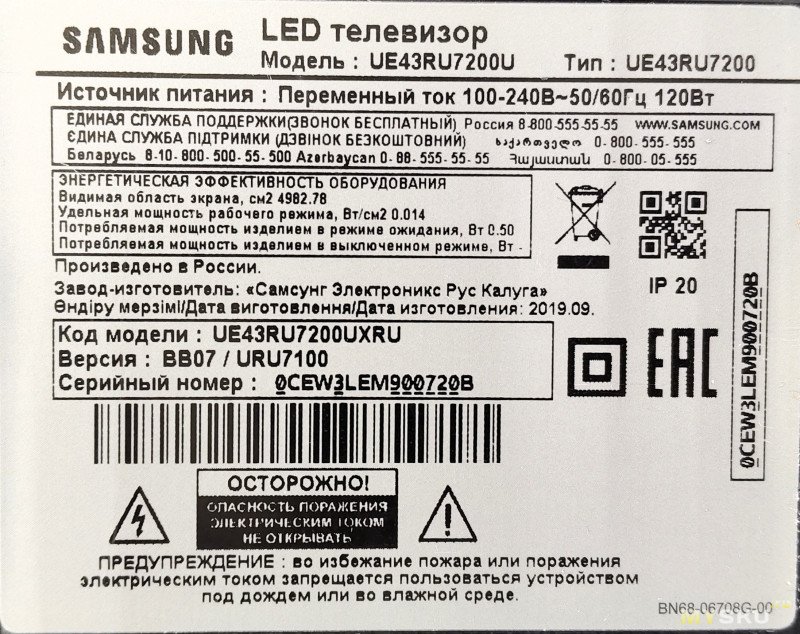

Именно такой случай произошел с телевизором SAMSUNG UE43RU7200U — смотрели до победного, пока не погасла половина экрана.

В данной статье разберем телевизор и приведем его в рабочее состояние.

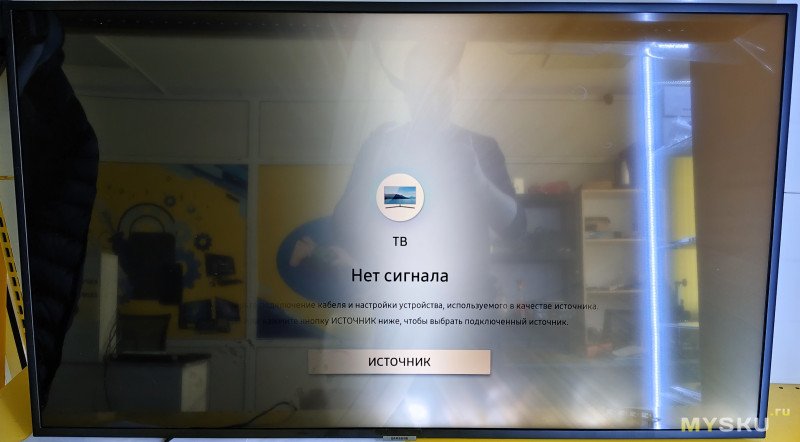

Принесли в ремонт телевизор с такой картинкой — пятна снизу, затемнения. Здесь уже понятно — подсветка и рассеиватель под замену. Остается под вопросом белый отражатель, расположенный под оргстеклом — не повредился ли он? Тут 50/50 и что бы точно узнать — нужно разбирать и смотреть. Я же не хотел тратить время на разбор и, главное — занимать место разобранным телевизором. Но если хотите сэкономить 500-600 р на отражателе — то только разбирать.

Телевизор отработал примерно 6 лет

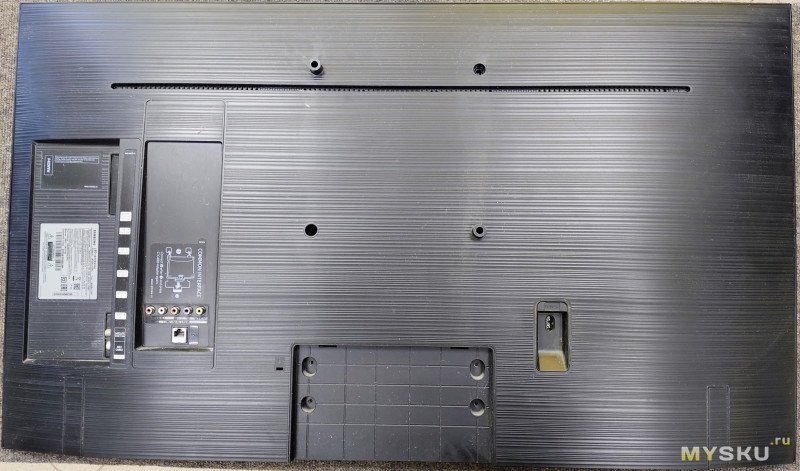

Разберем устройство. Располагаем тв экраном вниз на ровной поверхности. Сначала снимаем ножку, далее крышку. Она держится только за струны внутри корпуса, никаких винтов.

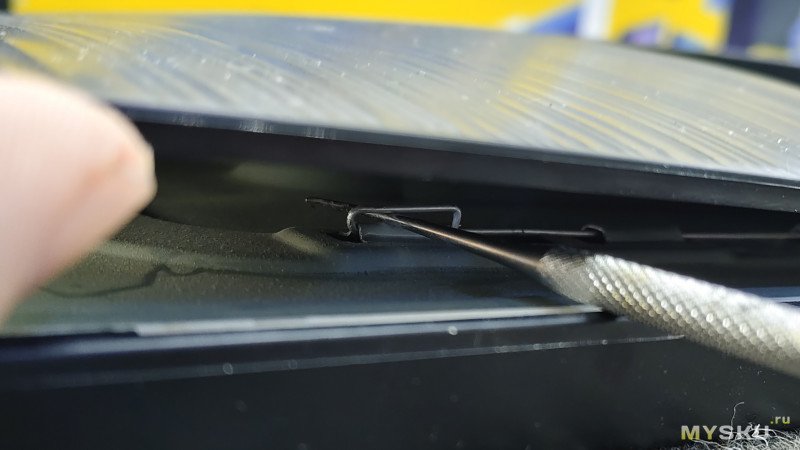

Снизу в углах есть отверстия — запихиваем туда отвертку или другой подходящий инструмент, я использовал металлическую лопатку (по уму нужен съемник, продается на маркетплейсах) и как рычагом отщелкиваем крышку снизу в углу. Далее по сторонам, кроме низа, проходим чем то жестким (карточкой или той же лопаткой) и отделяем защелки от струны. Иногда идет хорошо, а иногда зацеплено так, что никак. В этом случае отгибаем в углу сверху крышку, поддеваем струну и вытягиваем.

Снизу же есть несколько защелок, но там аккуратно — там недалеко шлейфы матрицы, не повредите. Защелки держат слабо и без особых проблем их отцепил.

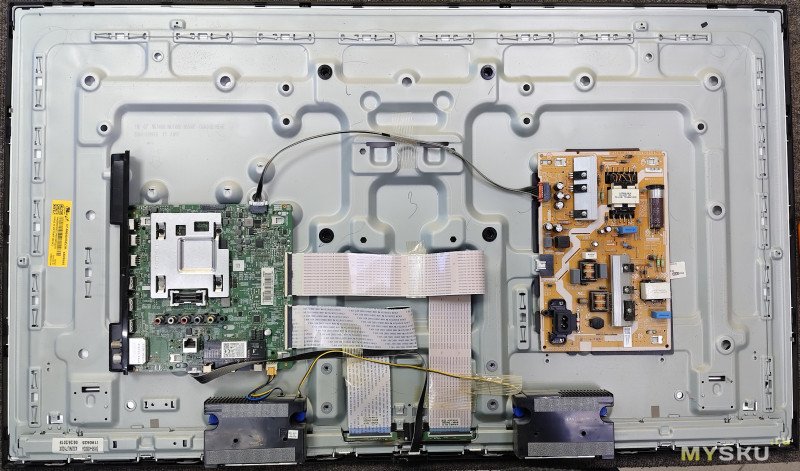

Под крышкой 2 платы — блок питания и системная плата

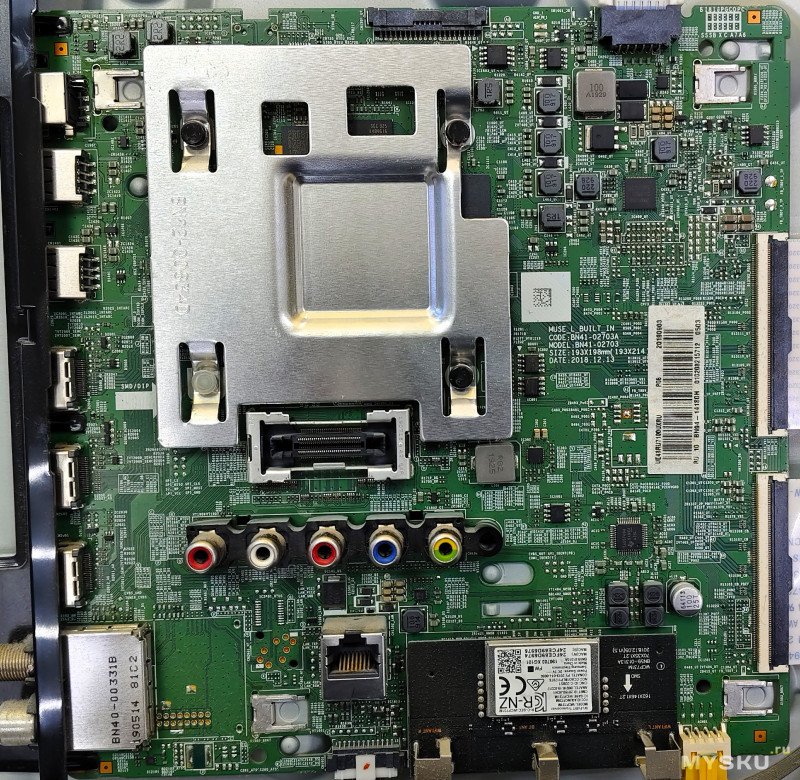

Модель системной платы — bn41-02703a

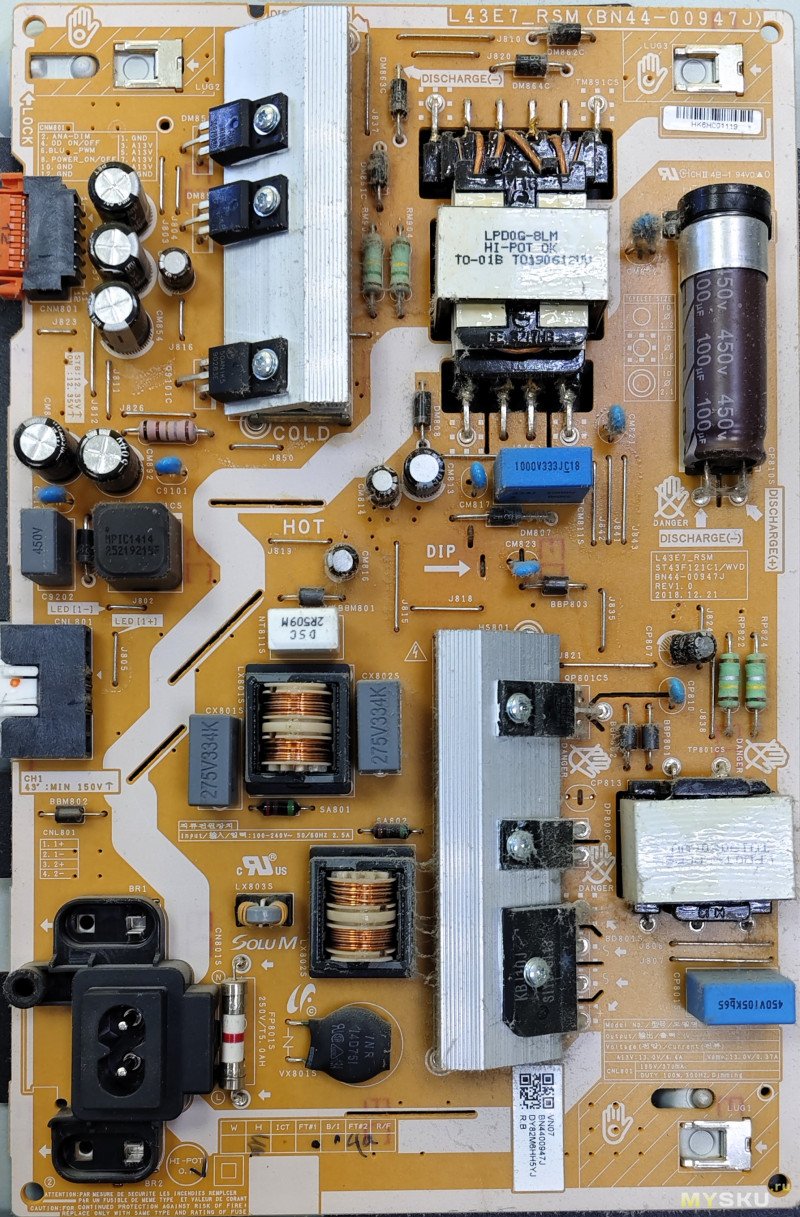

Блок питания bn44-00947j

Продолжаем разборку. Отключаем шлейфы и снимаем все платы.

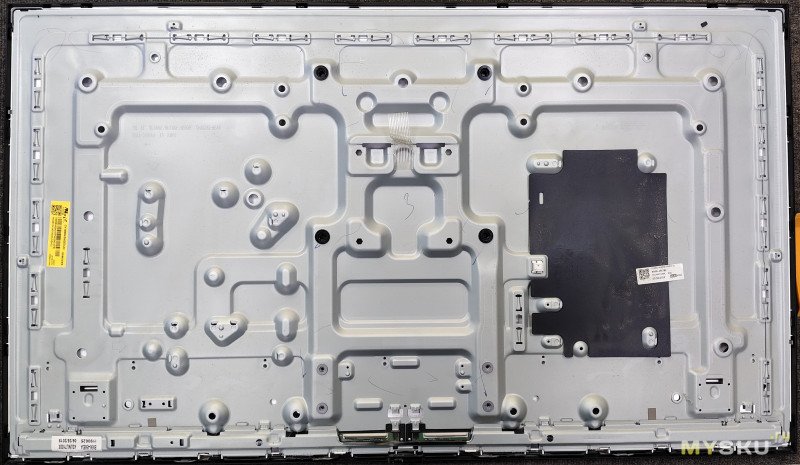

Снимаем металлическую защиту платы матрицы. Снизу она вставлена в пазы пластика — отгибаем его и снимаем железяку.

Далее переворачиваем телевизор экраном вверх и отщелкиваем внешнюю рамку. Крепится она за внутренний пластик рамки. С помощью металлической лопатки отщелкиваем и снимаем.

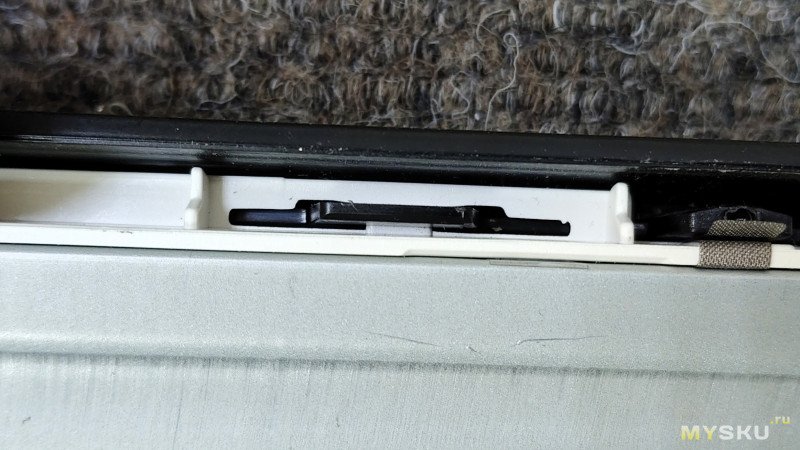

По бокам защелки выглядят так

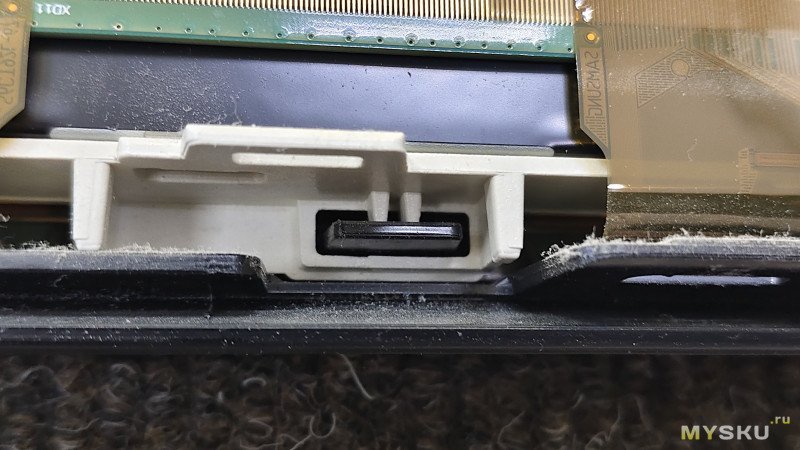

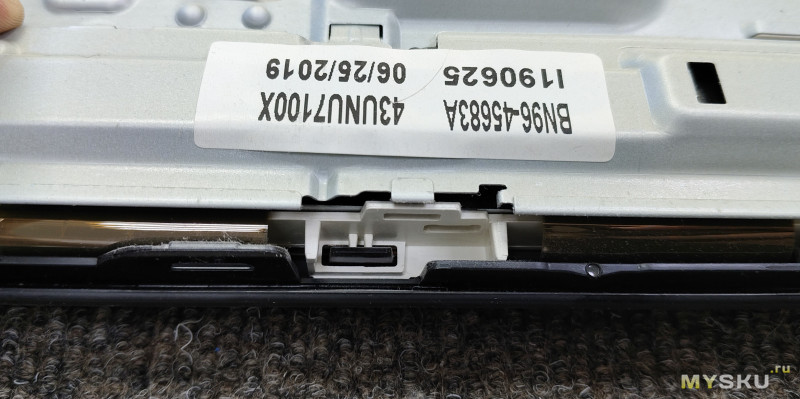

Снизу защелки и еще одна ровно под кнопкой включения

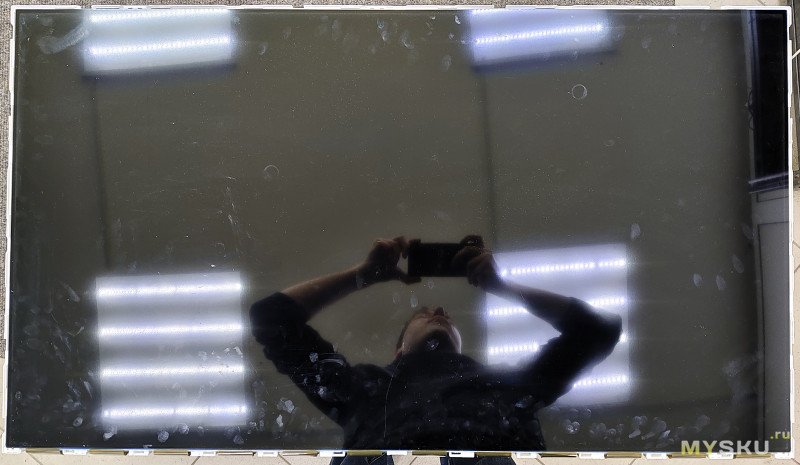

Вид без внешней рамки

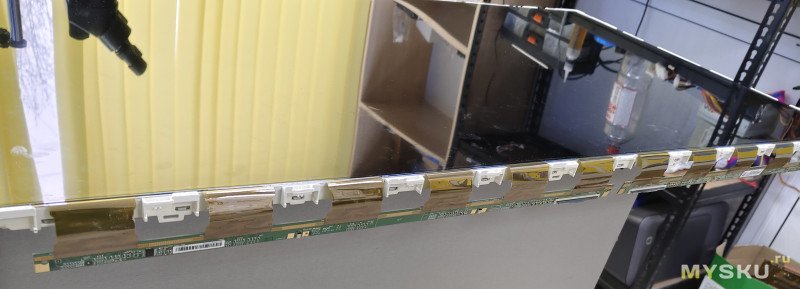

Снизу освобождаем из пазов корпуса платы матрицы на шлейфах и подклеиваем их скотчем к стеклу

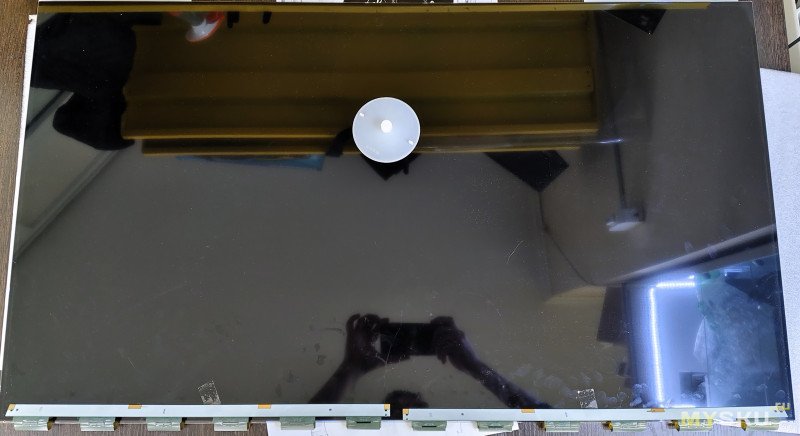

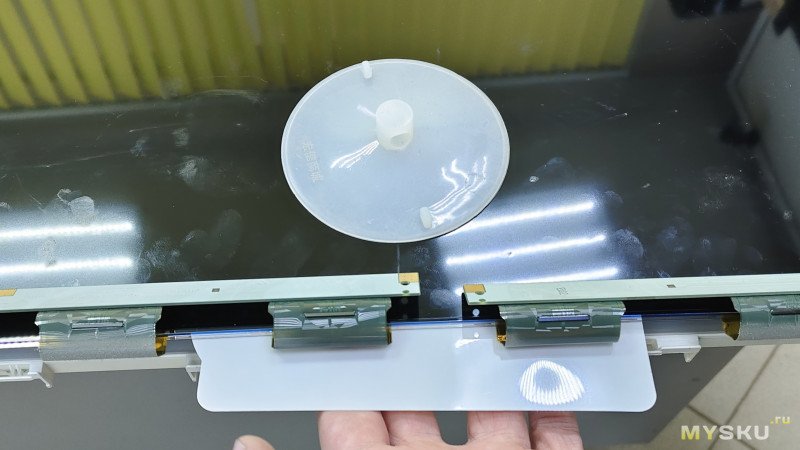

Снимаем стекло. Приподнимаем присоской по центру сверху и снизу, подкладываем плотный пластик или картонку (для распределения нагрузки на матрицу), поднимаем стекло и переносим на чистое и ровное место.

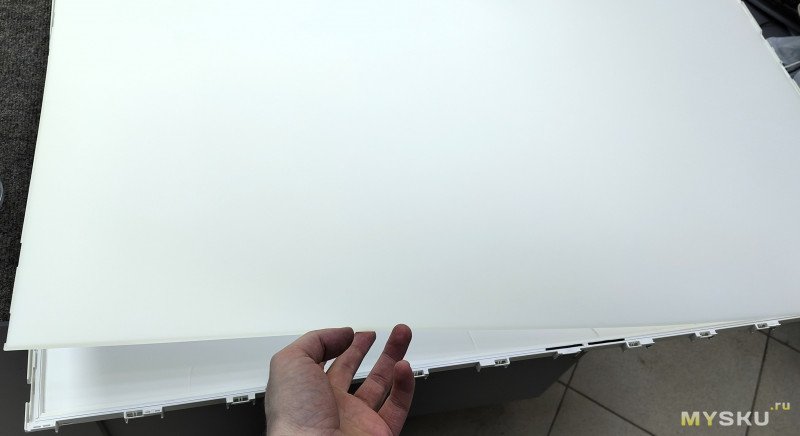

Под матрицей расположены рассеивающие свет пленки — снимаем их

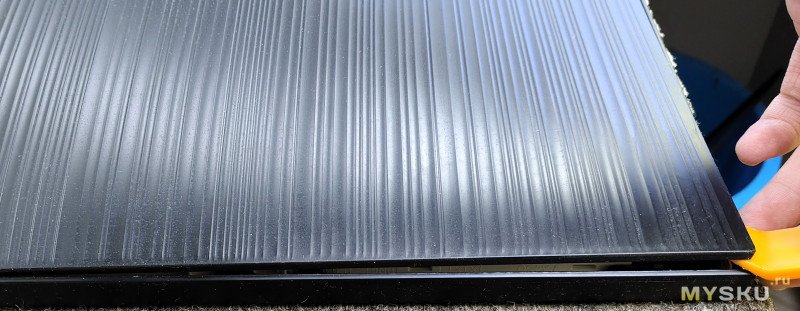

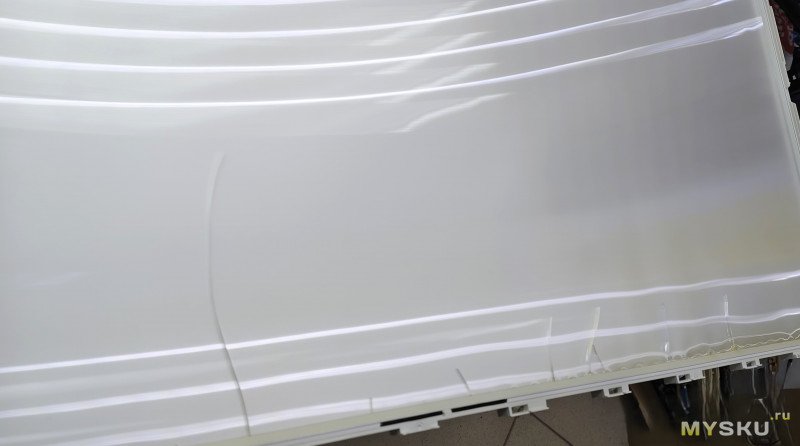

Как и ожидал — рассеивателю плохо и он требует замены. Хотя я видел видео, где их восстанавливают, убирают трещины — у меня на такое терпения не хватит. Да и нет никакого желания)

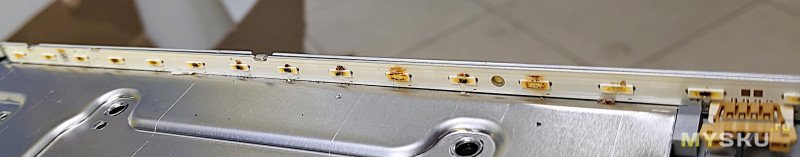

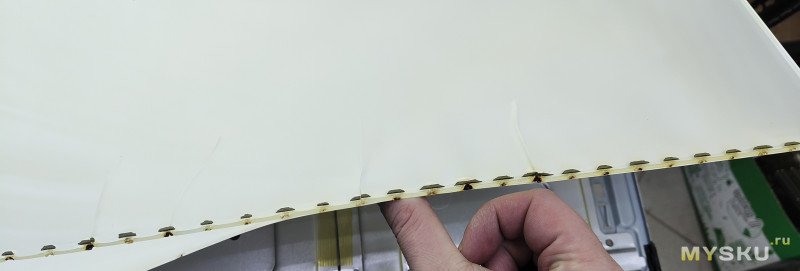

Снимаем пластиковую белую рамку — на рассеивателе прогары от сгоревших светодиодов

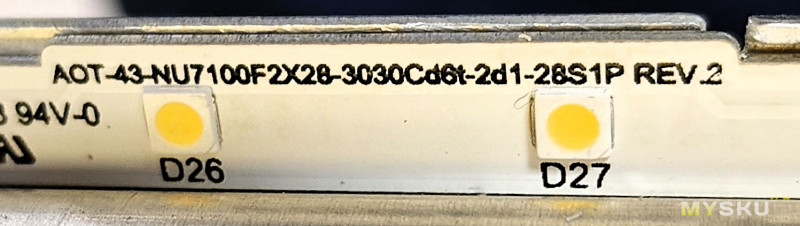

Светодиоды тут используются прямоугольные (версия 2)

Белый отражатель под ним оказался целым и замены не требует, но я заказывал вместе с ним — заменю и его, а старый оставлю — пригодится.

Раньше я заказывал на озон или wb — но там цена стала «не вкусная», на авито цена ниже, но либо доставка и упаковка дорогая, либо нужно ехать в соседний город за 100 км и в итоге выходит так же.

Поэтому начал смотреть другие варианты. По результату поисков узнал, что доступны 2 вида рассеивателей — дешевле и получше, но естественно дороже. Разница в цене ~ 30-40% — недорогой вариант 3200р+доставка 800 р (+600 р отражатель отдельно если нужен) и 5000 с отражателем + доставка, а сейчас появилось с бесплатной доставкой наалиэкспрессе. Я выбрал бы его, но на тот момент этого предложения не было. Еще нужна подсветка — заказал в том же месте, где и рассеиватель, но на том же озоне есть предложения. Владелец выбрал первый вариант.

Перед установкой нового оргстекла снимаем сгоревшие планки, зачищаем от скотча и устанавливаем новые. Я заказал какие были в наличии, а именно версию 1 с квадратными светодиодами, хотя стояли с прямоугольными.

Они совместимы, но лучше брать второй вариант — площадь рассеивания и выше, что лучше для такого типа подсветки тв.

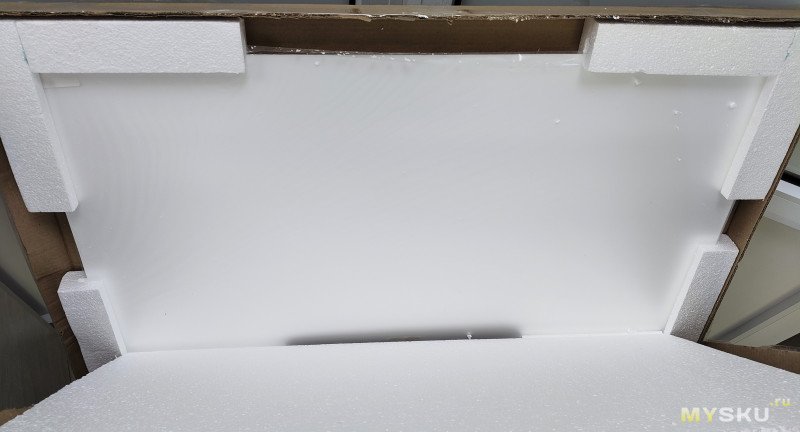

Упаковка оргстекла — пенопласт и коробка. Все дошло отлично, ничего не повредилось

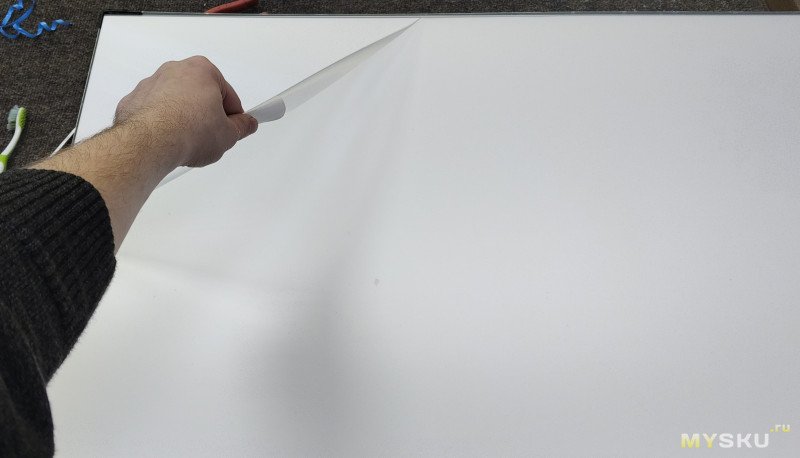

После установки не забываем снять защитную пленку

Ставим рамку обратно, на него рассеиватели и проверяем работу. Для этого ставим плату питания на место и включаем. Без системной платы она сама запуститься и не нужно что то замыкать для включения.

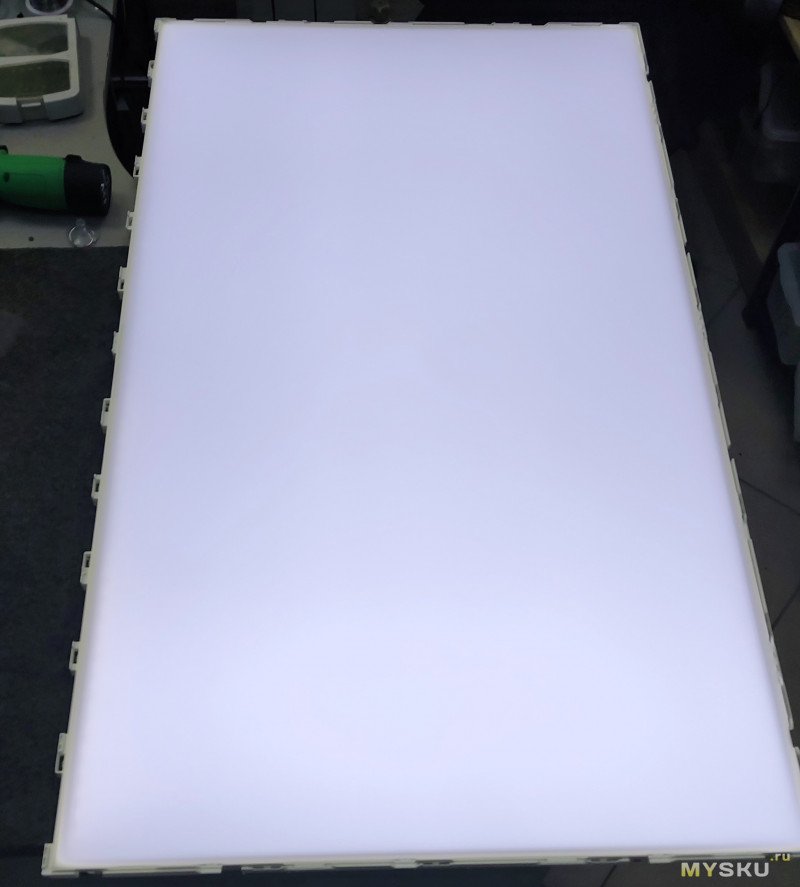

Каких либо пятен или засветов снизу нет, засветка равномерная по всей поверхности

Собираем в обратной последовательности. При установке матрицы следите за её сторонами и углами — должно находиться в рамке в углублениях. Не давите на стекло в случае, если какой либо угол или сторона лежит на пластике — приподнимите матрицу и подвиньте её.

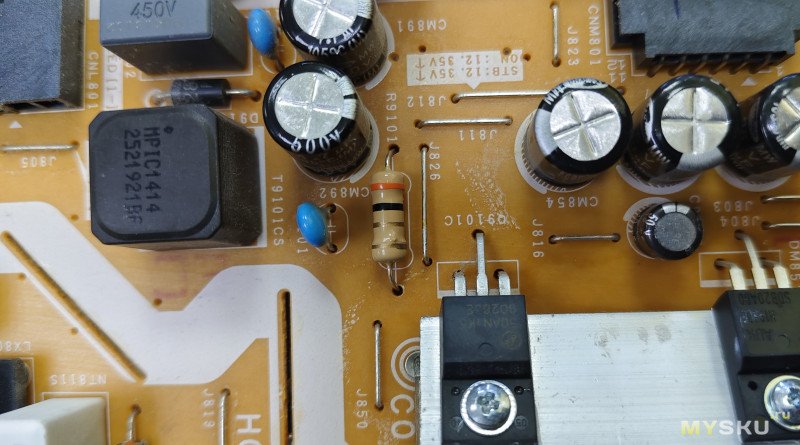

Для снижения нагрузки и нагрева на новую подсветку желательно уменьшить ток на неё (или хотя бы в настройках уменьшить подсветку). Для этого нужно увеличить номинал резистора r9101 — тут он сопротивлением 2 om. Меняем на 2.5 — 3 om. Ток уменьшается пропорционально, т.е на 20-33%

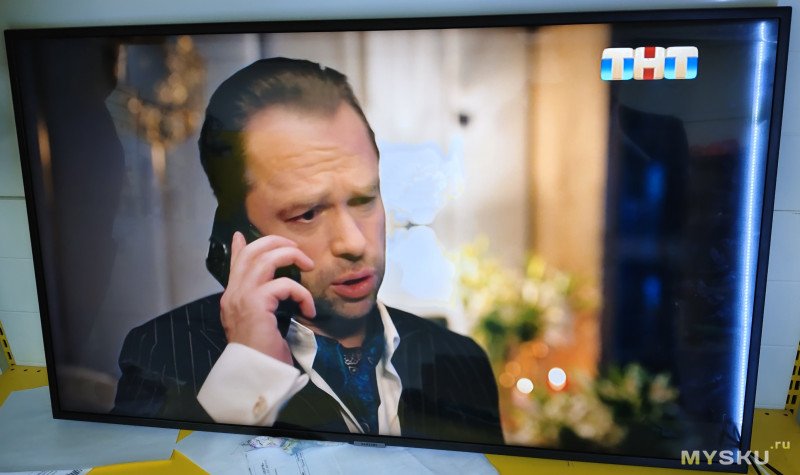

Яркости достаточно, картинка без дефектов. Телевизор снова в работе!

На этом у меня все, спасибо за внимание. Удачных ремонтов!
