Телевизор 42" SAMSUNG UE42F5000AK | Замена подсветки

Доброго времени суток.

Когда экран телевизора внезапно теряет яркость или вовсе перестаёт светиться (но звук остался), самой распространенной причиной этого является выход из строя светодиодной подсветки, реже — проблемы с блоком питания (вздуваются конденсаторы).

В данной статье расскажу и покажу, как меняется подсветка в телевизоре SAMSUNG UE42F5000AK.

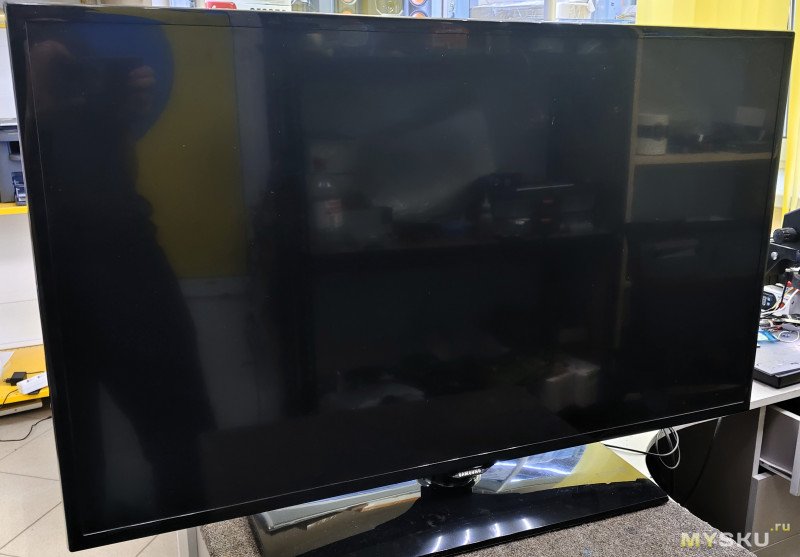

Включите телевизор и посветите на экран ярким фонариком, если картинка просматривается — то скорее всего сгорели светодиоды подсветки. Перед заказом новых планок рекомендую снять заднюю крышку и осмотреть блок питания — бывает просто вздуваются конденсаторы и их замена возвращает телевизор в рабочее состояние.

Итак, наш «больной» 2013 года рождения, ориентировочно отработал 12 лет. Будем лечить:)

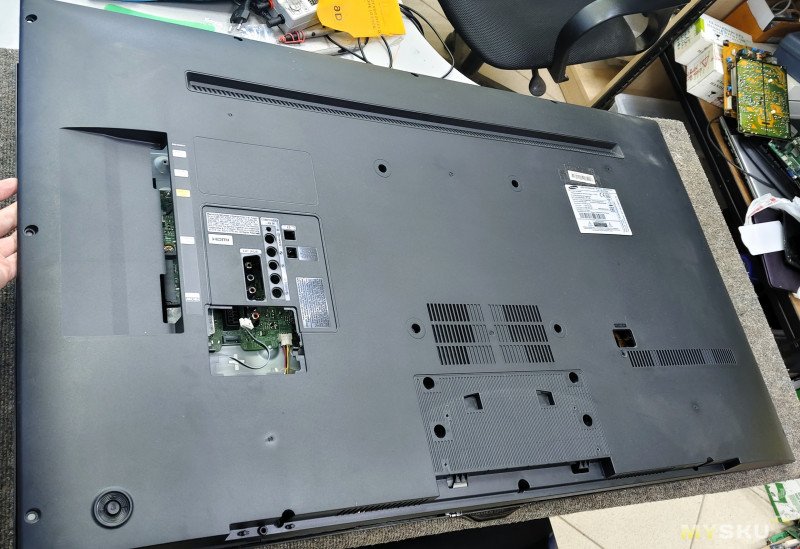

Разберём телевизор. Кладём экраном вниз на ровную поверхность и откручиваем все саморезы и болты на задней крышке, открываем заглушку и отключаем провода кнопок и IR приемника

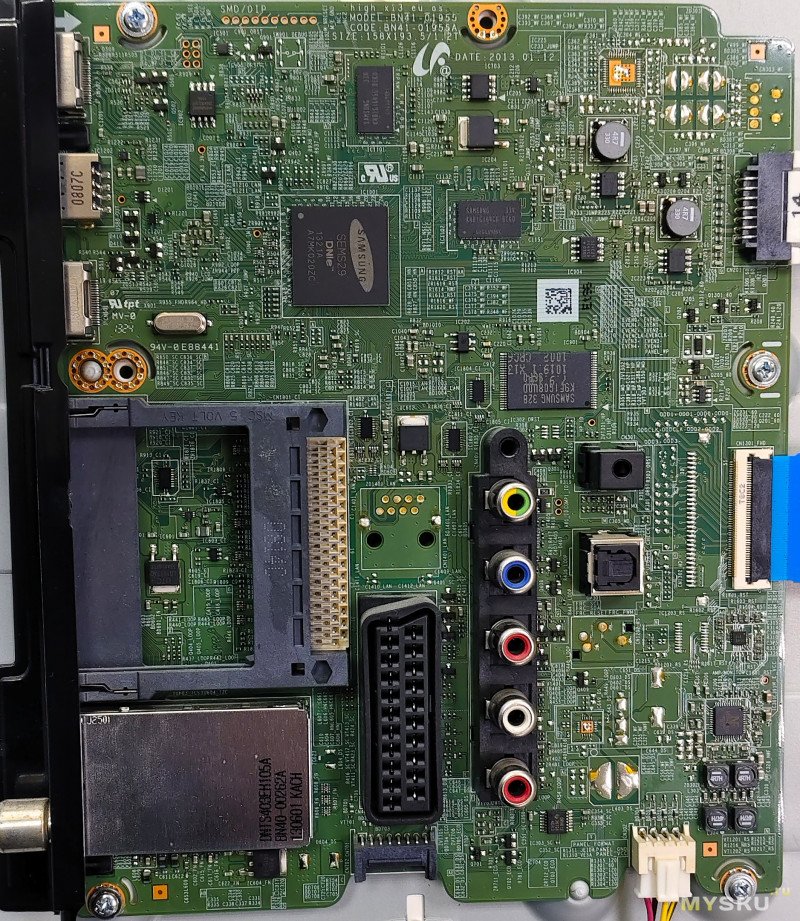

Снимаем крышку. Под ней: системная плата BN41-01955

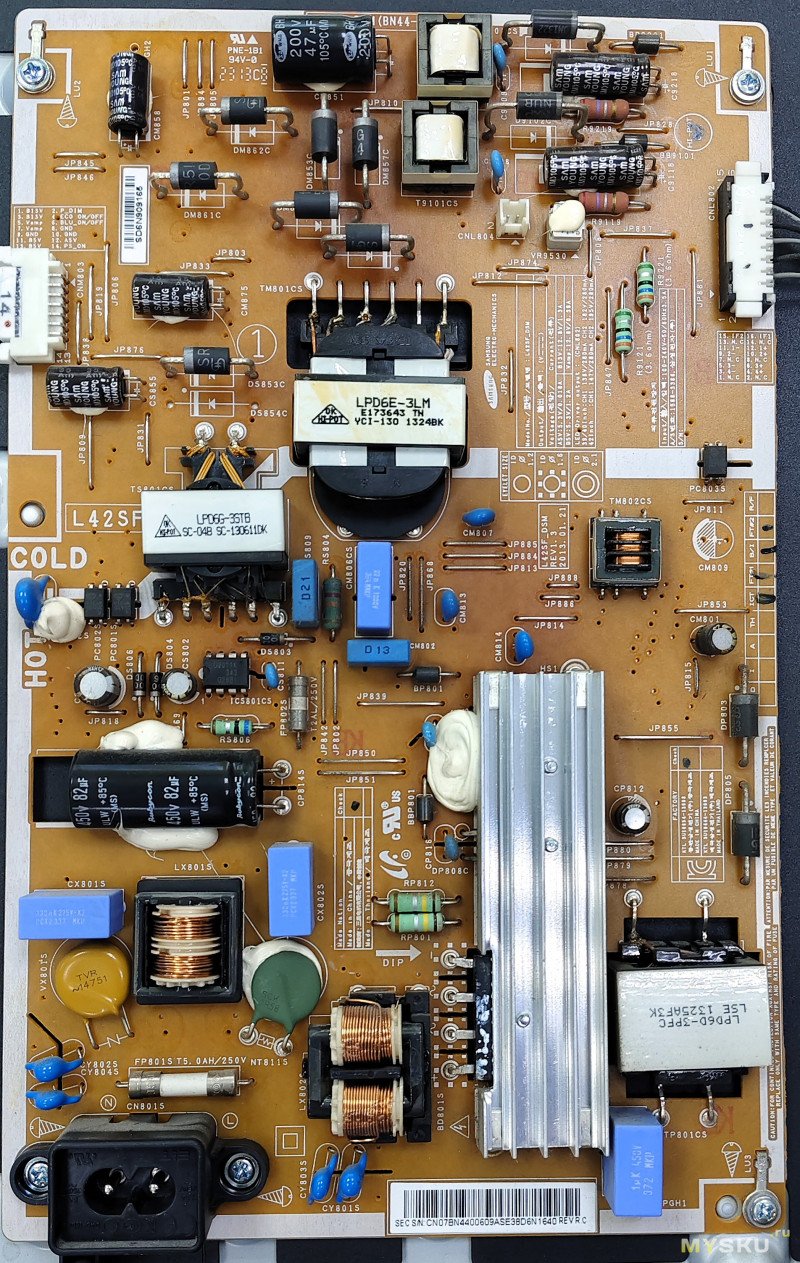

Блок питания BN44-00609A

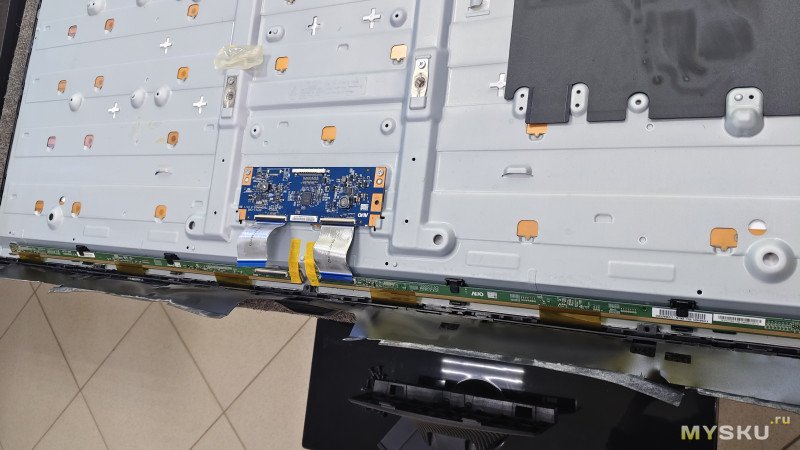

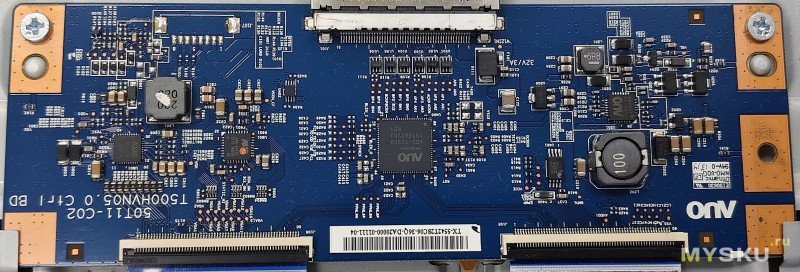

Плата t-con T500HVN05.0

Отключаем все провода и шлейфы, откручиваем и снимаем все платы (кроме t-con, его не обязательно)

Снизу платы матрицы закрыты плотным пластиком, нужно отклеить от корпуса для доступа к ним

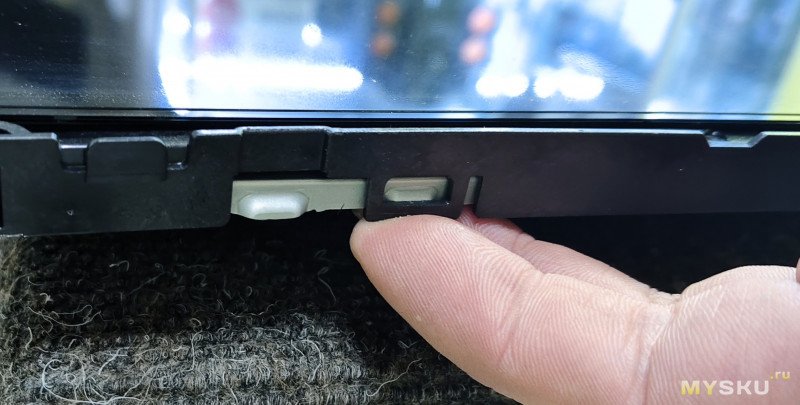

Снимаем внешнюю рамку. Она зацеплена к корпусу, отгибаем с помощью металлической лопатки. На этом этапе телевизор лучше перевернуть, а потом по кругу отщелкивать крепления.

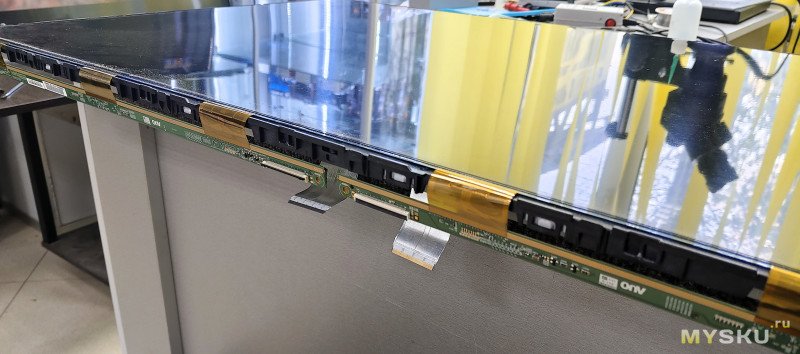

После демонтажа внешней рамки извлекаем из креплений снизу платы матрицы. Аккуратно и не дергая шлейфы.

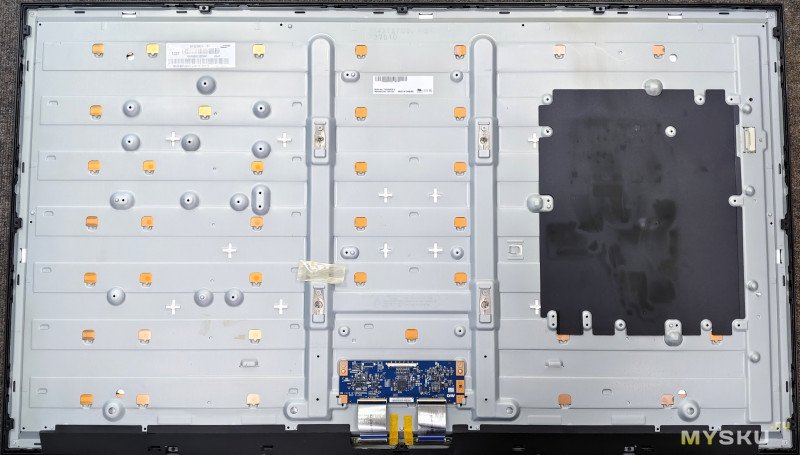

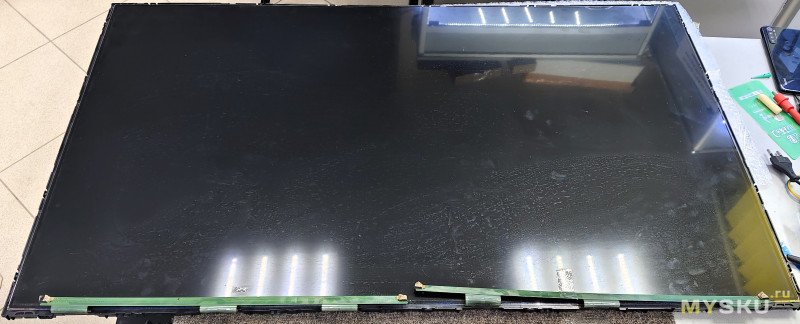

Снимаем матрицу. Лучшим и быстрым способом будет снятие вместе с рамкой, в которой лежит стекло. Отщелкиваем крепления по кругу и взяв посередине сверху и снизу поднимаем и переносим на свободное место. Чтобы платы матрицы ни за что не цепляли при снятии — их можно подклеить к стеклу.

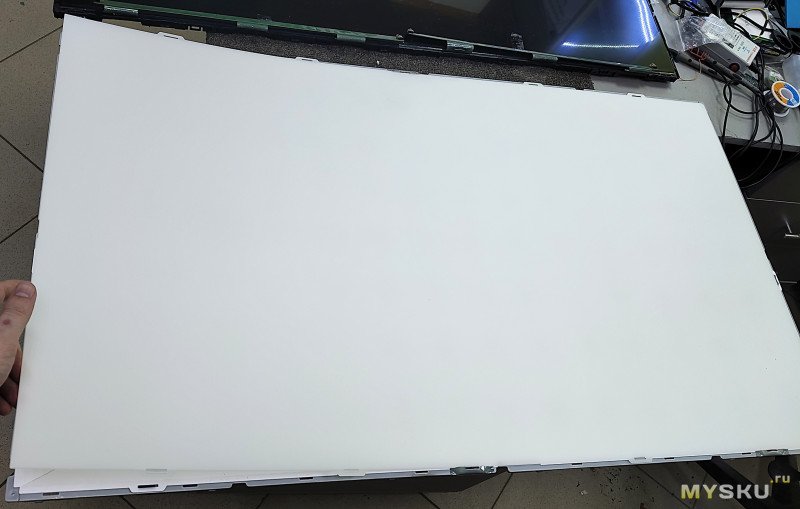

Снимаем рассеивающие плёнки, их не разделяем, чтобы потом не думать, в какой последовательности их укладывать:)

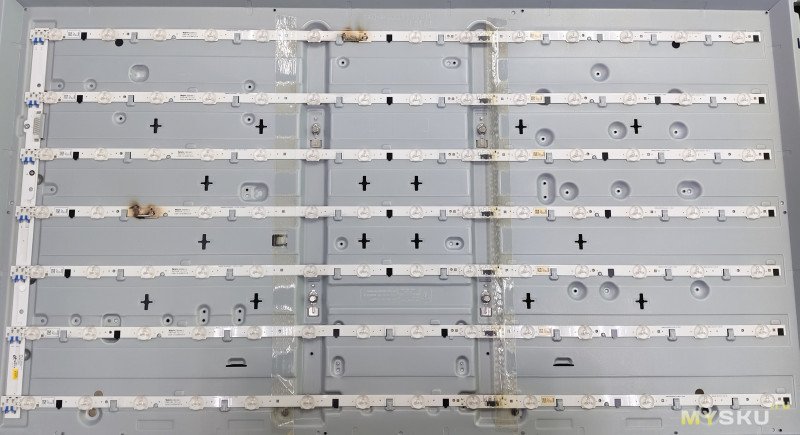

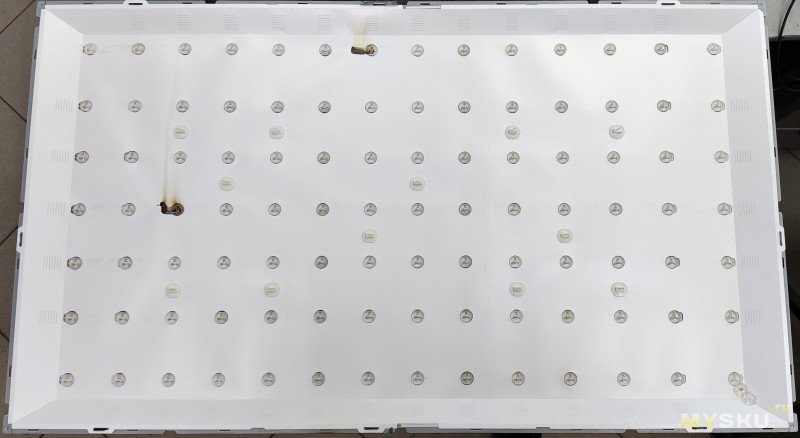

Подсветка состоит из 98 светодиодов (3v). Можно конечно взять и все перепаять, но во первых — лень и времени уйдет уйма, во вторых в двух местах планок произошло КЗ и немного прогорела отражающая пленка. Маркировку родных планок не посмотрел, вроде 2013SVS42F.В общем только полная замена.

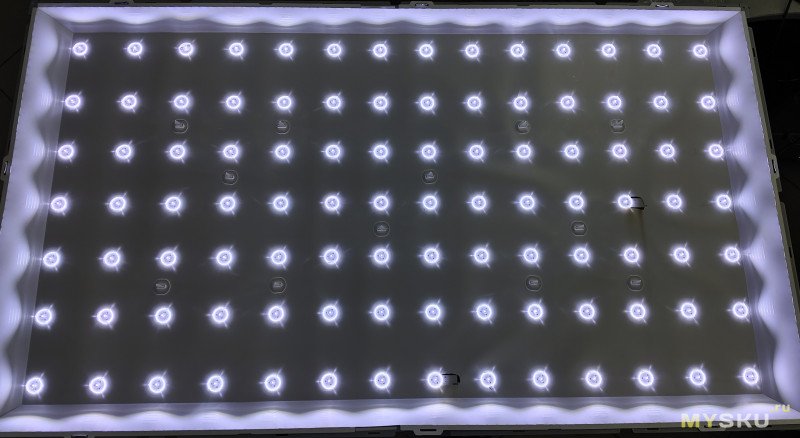

Новые планки покупал на озон, предложений хватает. Снимаем старые (они вставлены в крепления в корпусе) и устанавливаем новые. Перед сборкой не будет лишним проверить на исправность, для этого подключаем провод подсветки к блоку питания и включаем в сеть. Все заработало, но в моем случае одна линза с завода была приклеена криво (не по центру светодиода) и давала засвет — переклеил, редко, но такое бывает.

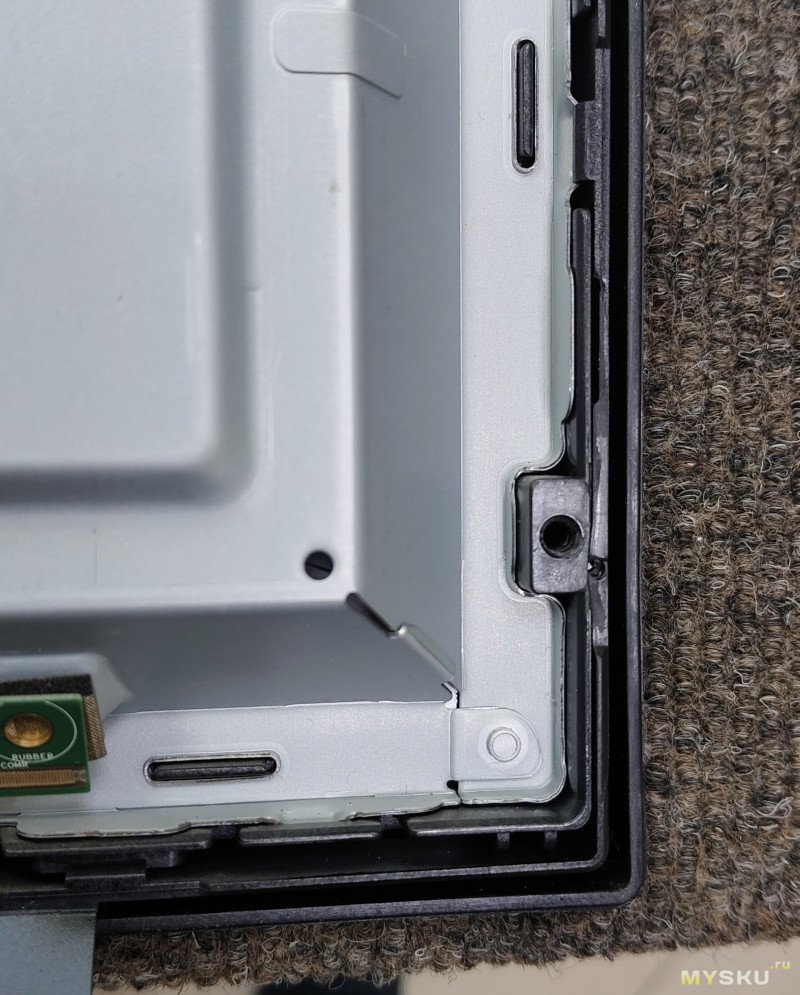

Собираем все в обратной последовательности. При установке рамки с матрицей и защелкивании  — на стекло не нажимать, особенно снизу аккуратнее, где шлейфы. Перед установкой внешней рамки проверить, чтобы углы и стороны матрицы лежали в углублении внутренней рамки.

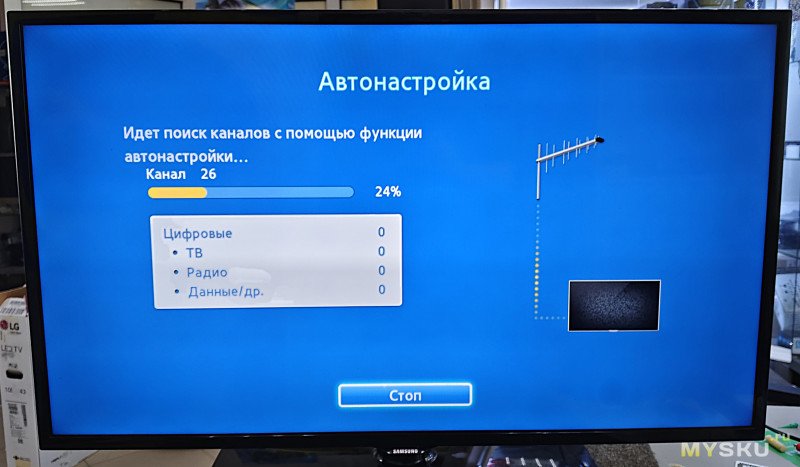

Включаем — все хорошо, картинка яркая, дефектов не наблюдается. Кстати — с горелыми участками отражателя я ничего не делал (ну разве что почистил и подрезал края) — никаких дефектов на картинке это не дало.

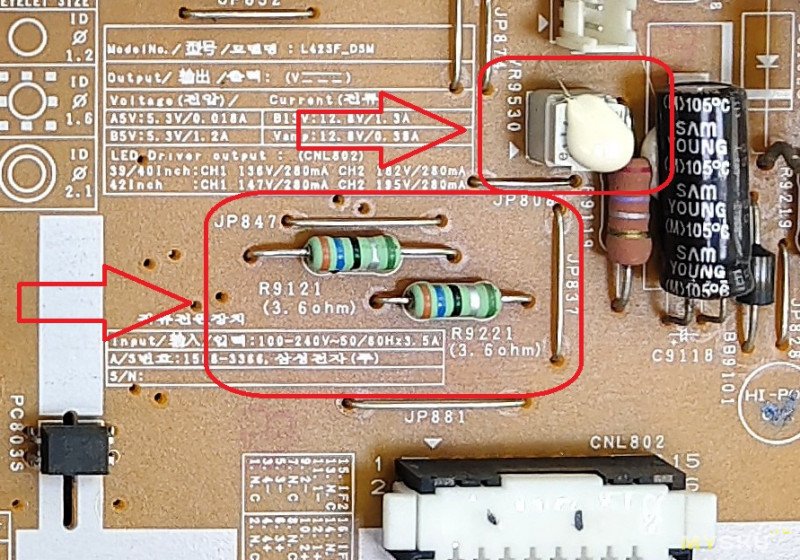

Для увеличения срока службы новой подсветки необходимо уменьшить её ток. Для этого следует выкрутить подстроечный резистор VR9530 до конца влево. Либо увеличить пропорционально уменьшению тока номиналы обоих резисторов R9121 и R9221 одинаково для каждого канала. Было 3.6 ома, я установил на 5 ом — ток снизился на ~30%

Ну или можно в настройках убавить подсветку, но резисторы — это надежно :)

На этом всё, телевизор можно окончательно собирать и эксплуатировать. Спасибо за внимание и удачных ремонтов!
