Телевизор DEXP H32F8000Q | Замена подсветки

Приветствую!

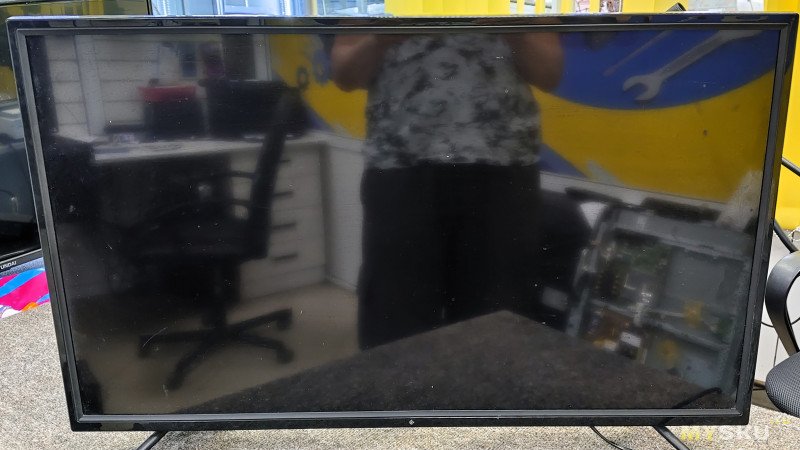

Включили телевизор, а он только «заговорил» и изображения нет? Подсветите фонариком экран и если вы увидите изображение (обычно еле заметное), то это значит, что необходим ремонт подсветки, а именно полная замена светодиодных планок внутри ТВ. Так же бывает (не часто) что вздуваются конденсаторы на плате — их замена на исправные возвращает телевизор в исправное состояние.

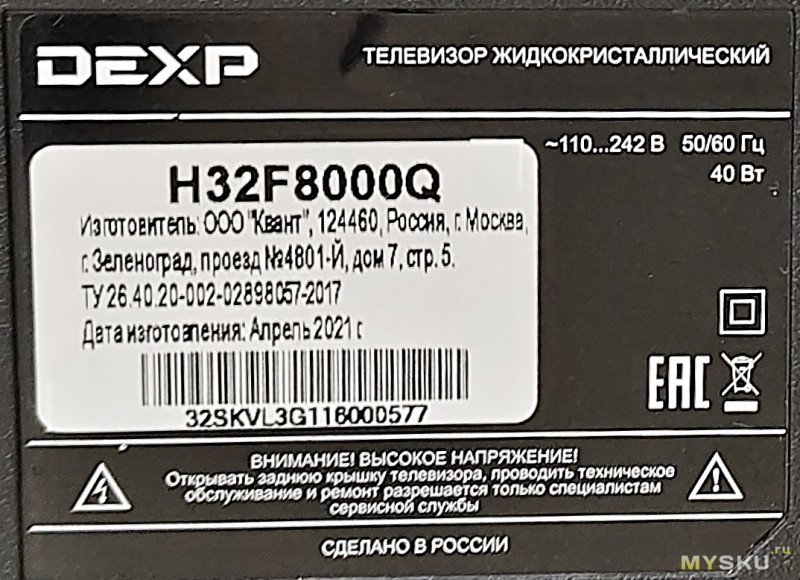

В данной статье расскажу и покажу, как меняется подсветка в телевизоре DEXP H32F8000Q

DEXP H32F8000Q — это бюджетный 32-дюймовый (81 см) LED-телевизор со встроенным Smart TV на платформе Яндекс.ТВ (YaOS). Модель ориентирована на использование на кухне, даче или в детской комнате благодаря доступной цене и поддержке голосового помощника Алиса

Классическая для современных жк телевизоров ситуация — вечером выключили рабочим, а при очередном включении звук есть, да вот картинки нет.

Правда на таких недорогих смарт тв еще бывает слетает ПО (бесконечная загрузка) и если через флешку ни как не хочет прошиваться (даже если пробовать флешки с разного объема и фирм) — скорее всего «посыпалась» eMMC и её только менять. Но тут не этот случай.

С момента изготовления до момента поломки прошло 4 года (ремонт производился в августе 2025 года). В среднем срок службы для таких телевизоров устанавливается в 3-5 года, поэтому можно сказать, что свой заявленный срок он отработал.

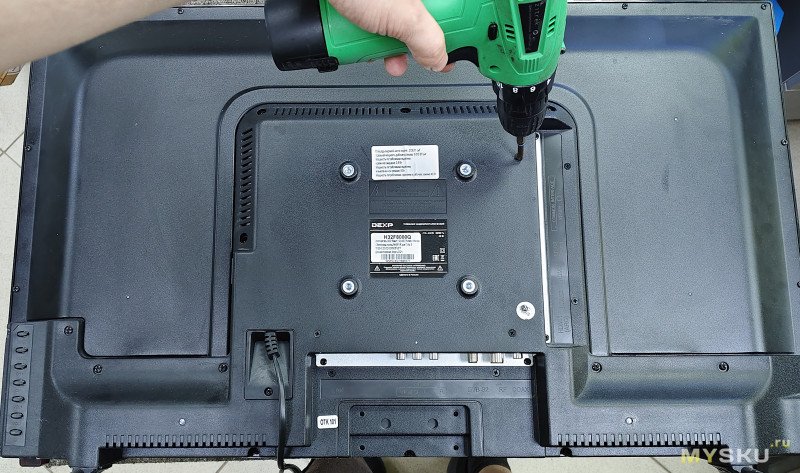

Разберем телевизор для осмотра платы — может банально вздулись конденсаторы и это будет причиной неисправности. Располагаем корпус экраном вниз на ровной поверхности, откручиваем винты задней крышки и снимаем её. Резко не тянем — в крышке расположены динамики, а они подключены к плате.

Осматриваю плату — ничего подозрительного нет, конденсаторы целые. Конечно бывает, что электролиты сохнут, при этом внешне они целые, но такое редкость.

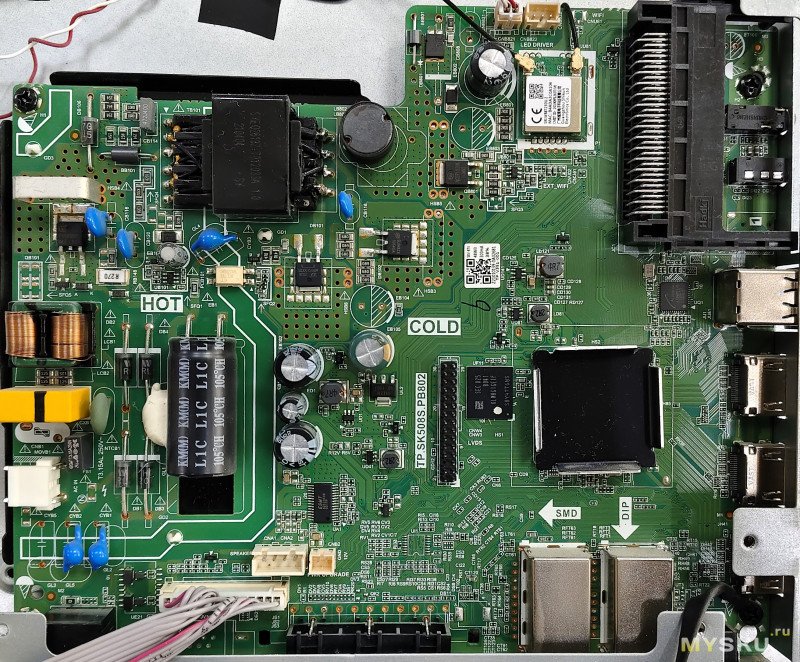

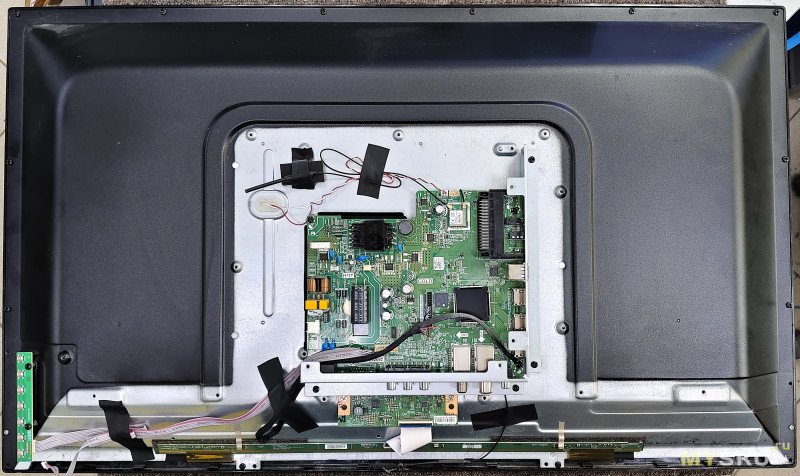

Системная плата TP.SK508S.PB802

Проверяю работу подсветки LED тестером и она ожидаемо не работает, значит разбираем телевизор дальше.

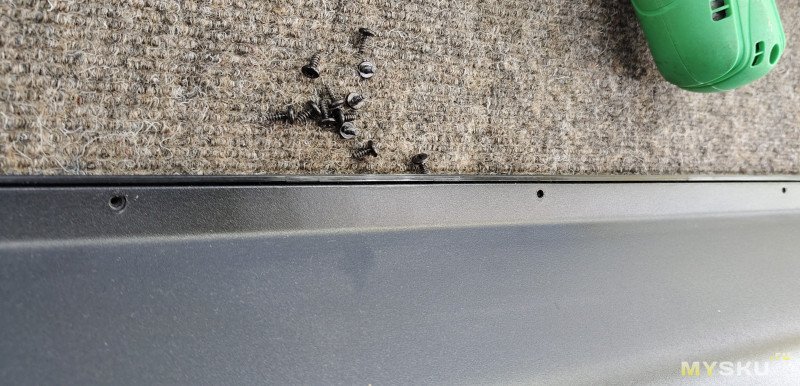

Откручиваем саморезы по кругу корпуса, удерживающие внешнюю пластиковую рамку.

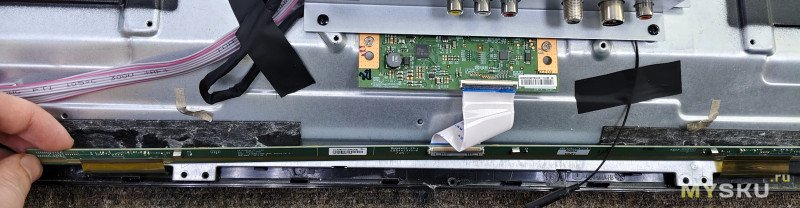

Снизу отключаем шлейф от платы матрицы и отклеиваем саму плату от корпуса. Не дергаем, аккуратно. Лучше подлить спирта или бензина Калоши что бы клей немного размягчился и было проще отклеить.

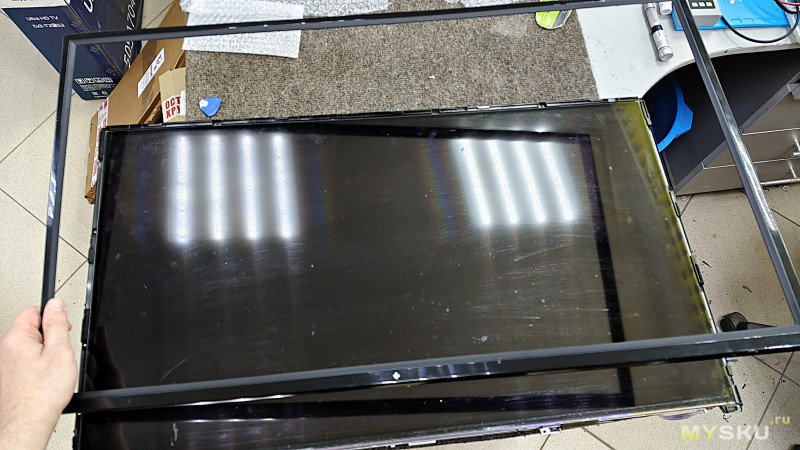

Что либо откручивать и снимать с корпуса не нужно — ничего не мешает. Переворачиваем телевизор и снимаем рамку. При перевороте поддерживайте её — она больше ни чем не закреплена

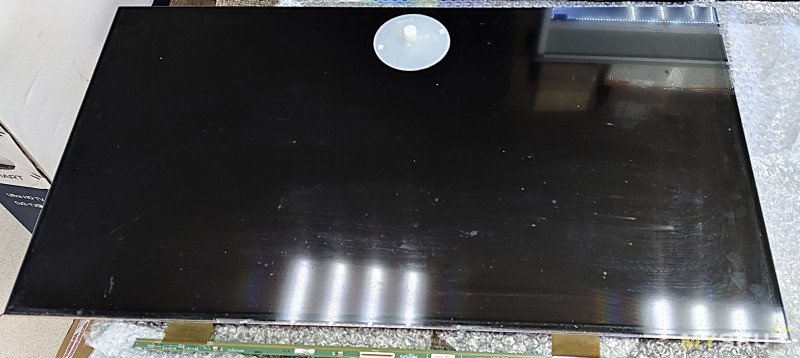

Снимаем матрицу. Тут, насколько я помню, её можно снять вместе с пластиком, в которой она лежит (отщелкиваем от корпуса, поднимаем и переносим), но я снял всё по отдельности. Матрицу приподнял присоской, подхватил пальцами сверху и снизу посередине и перенес на свободное чистое место

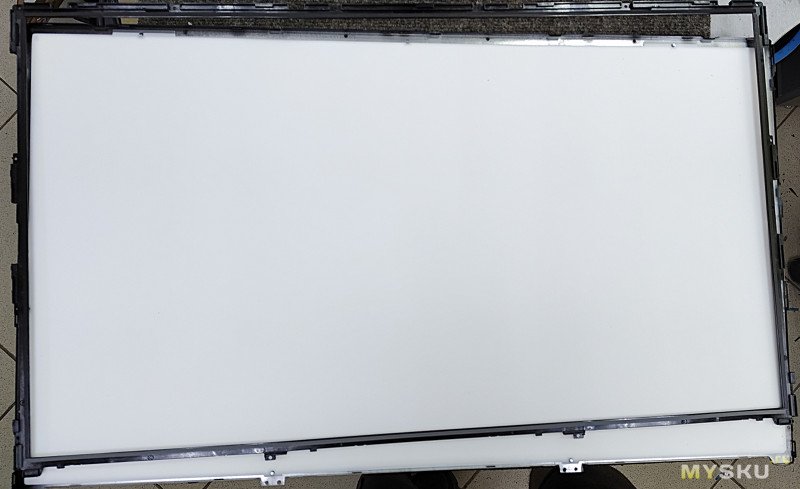

Отщелкиваем и снимаем рамку матрицы, далее рассеивающие свет плёнки. Их не разделяем, а снимаем все вместе

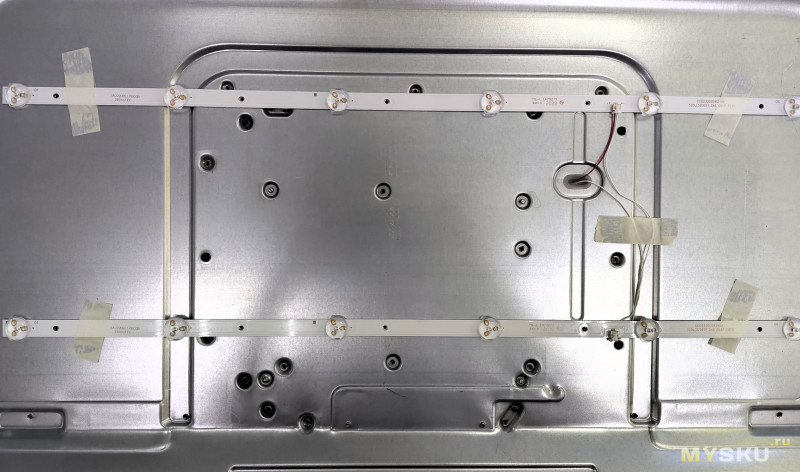

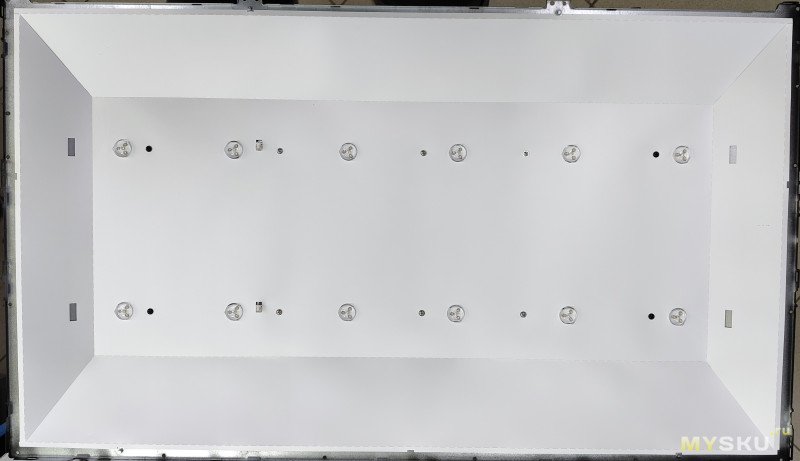

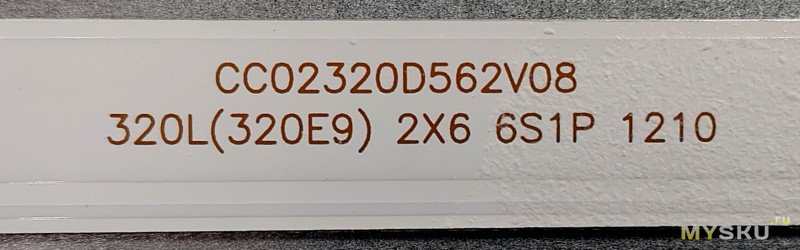

Откручиваем винты, удерживающие планки, отражатель и снимаем его. Всего в подсветке используется 12 светодиодов по 6 вольт. Маркировка CC02320D562V08

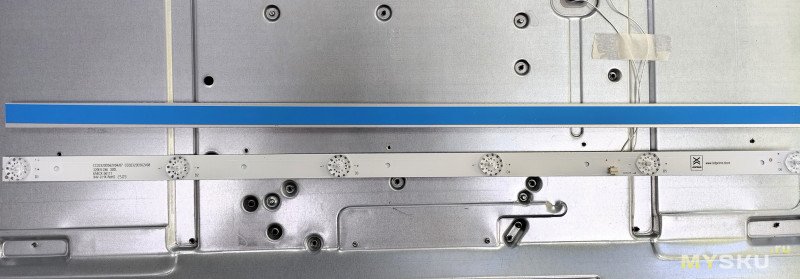

Снимаем старые, устанавливаем новые. На новых приклеен теплопроводный двухсторонний скотч для лучше их охлаждения. Купить их можно на популярных онлайн площадках за вполне приемлемую сумму.

Собираем все в обратной последовательности. После установки матрицы проверяйте, чтобы углы и стороны матрицы лежали в углублении внутренней рамки и только после этого устанавливайте внешнюю рамку.

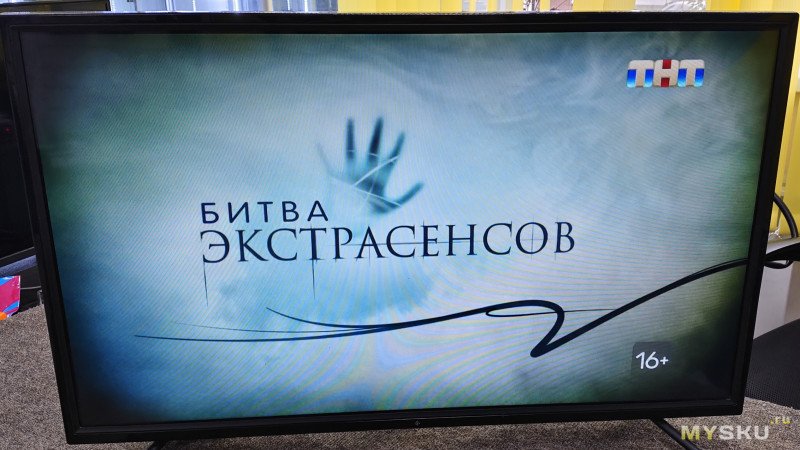

Включаем — есть картинка, засветов и пятен не наблюдается.

Для продления срока службы новой подсветки нужно убавить ток на светодиоды. Для этого нужно всего лишь удалить один или два из четырёх резисторов (это которые по 2 ома, ток уменьшиться на -25% или 50%), соединённых параллельно в датчике тока.

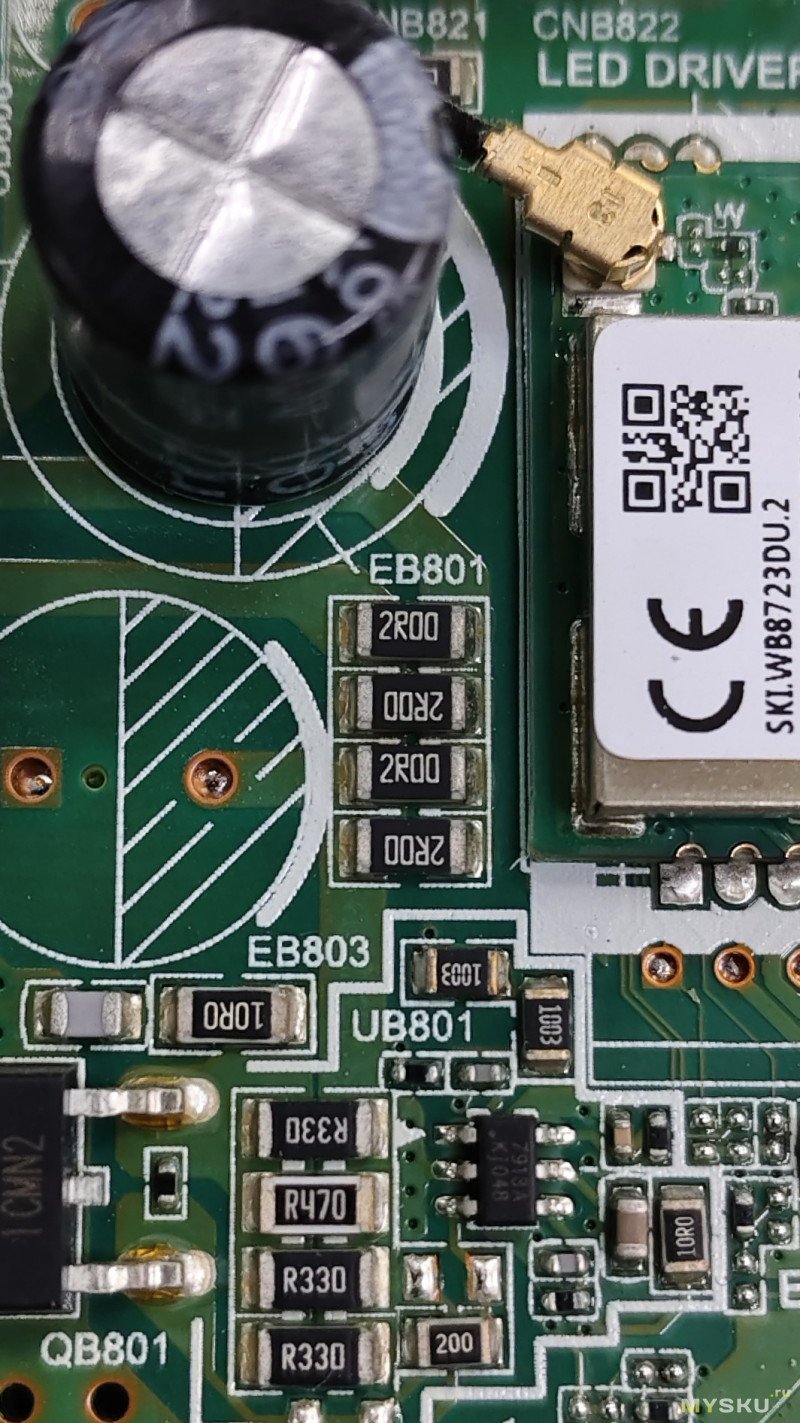

Тогда сопротивление датчика возрастёт, а ток в светодиодах подсветки пропорционально уменьшится. Резисторы датчика расположены на плате рядом с конденсатором EB801.

По яркости нехватки не испытал — её вполне достаточно в хорошо освещенном помещении.

На этом всё, телевизор можно окончательно собирать и эксплуатировать. Спасибо за внимание и удачных ремонтов!
