ЦИФРОВОЙ термометр до 110 градусов, что внутри?
Мы продолжаем продолжать. В такую жару термометр это необходимая вещь. Сегодня мы вскрываем очередной термометр, подробности под катом.

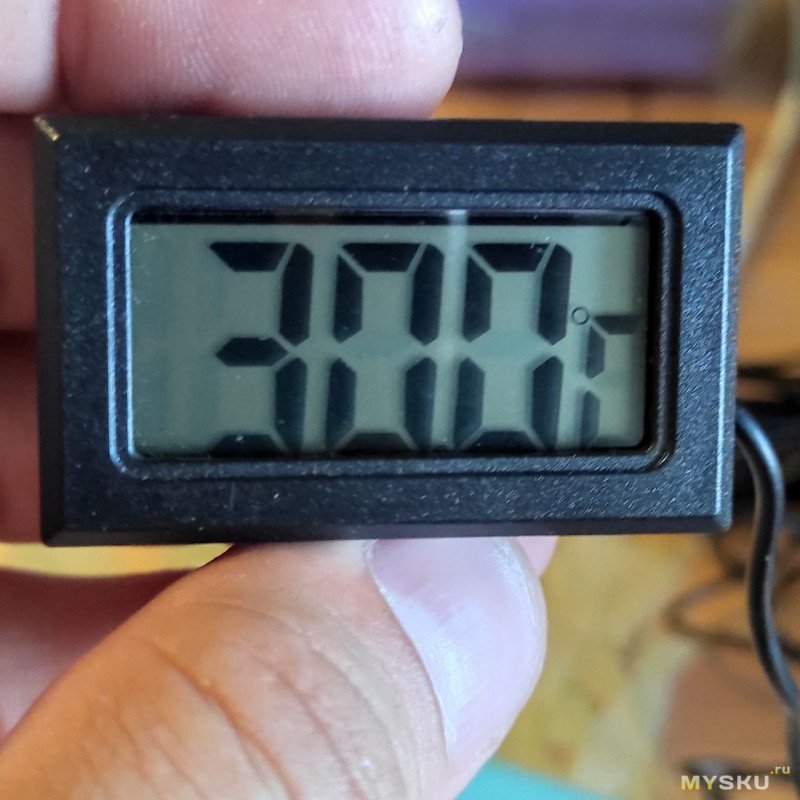

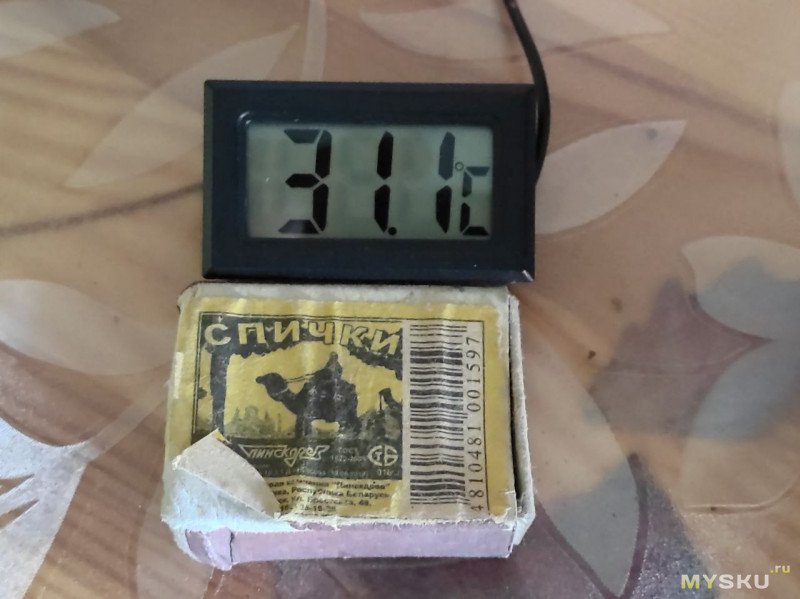

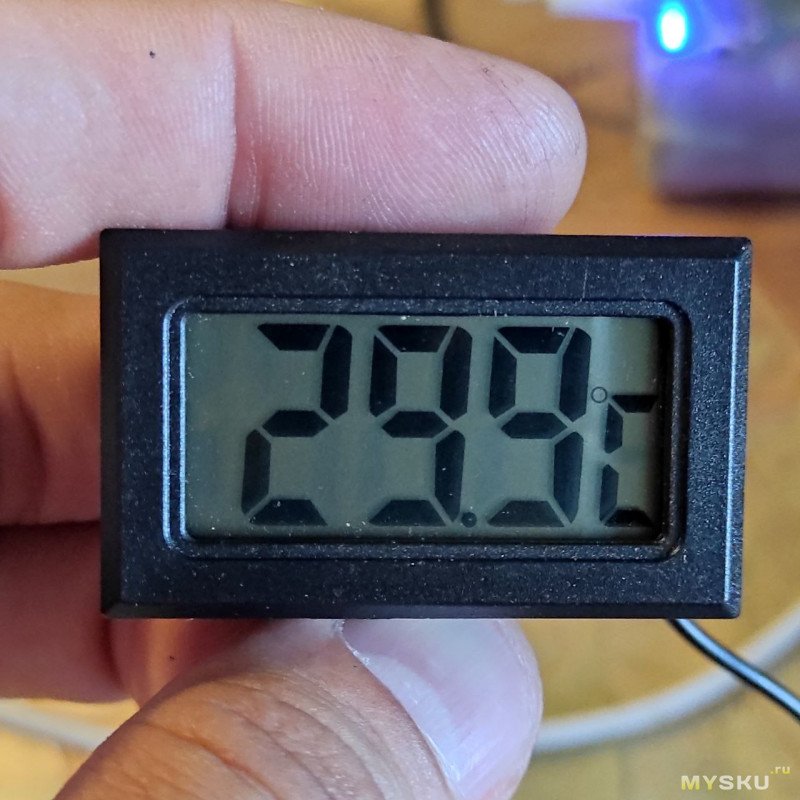

У термометра большие цифры, высота 15мм.

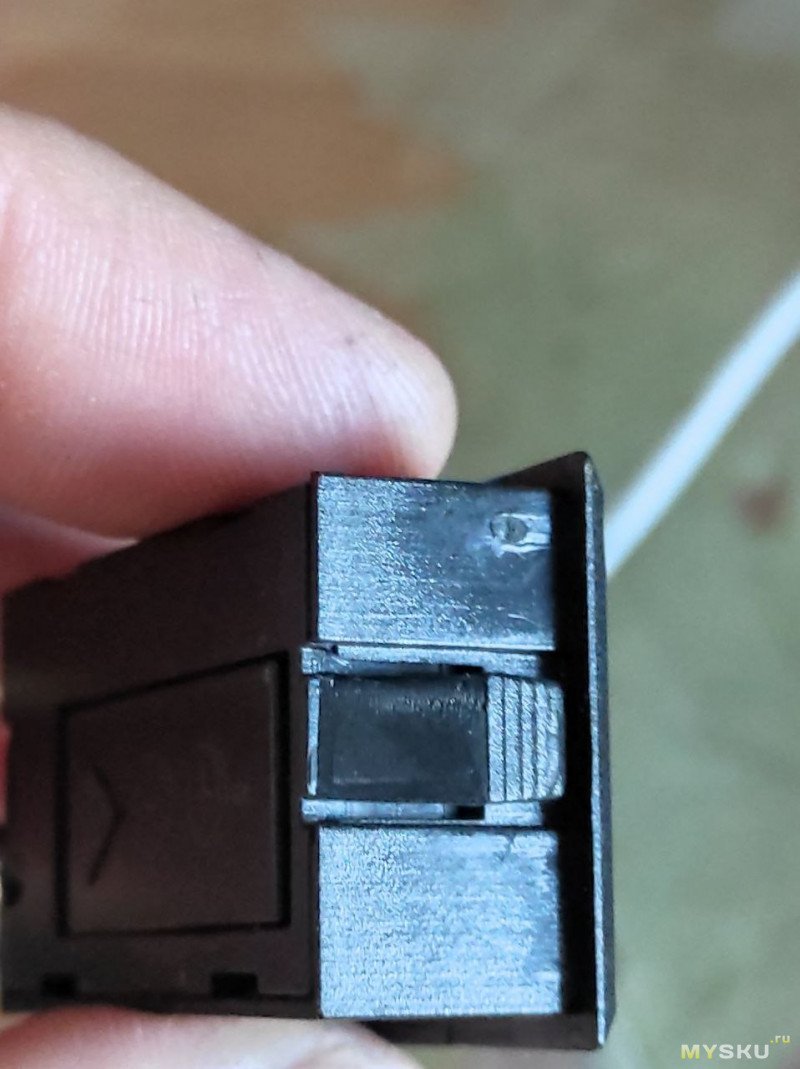

Корпус предназначен для установки в плоскость заподлицо, на боковых частях есть защелки.
Размер отверстия для установки 45*26мм.

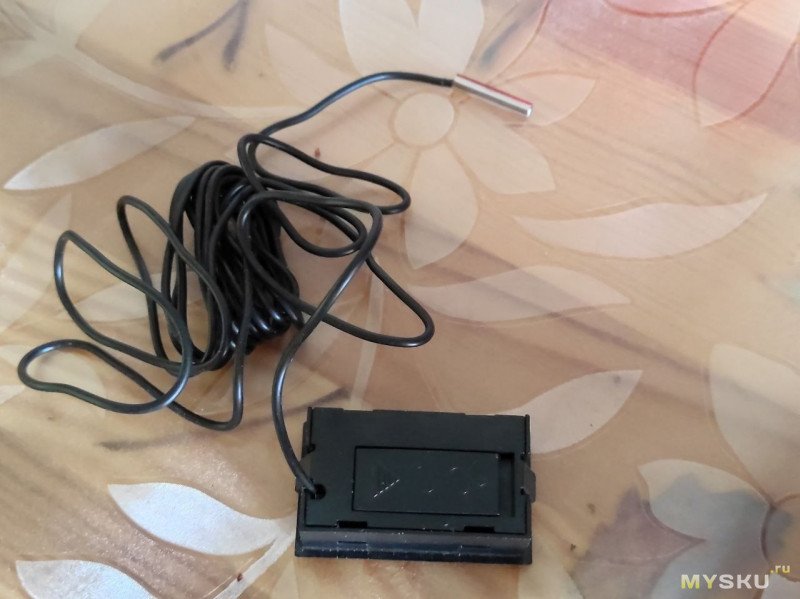

У термометра есть провод с термодатчиком длиной 2 метра

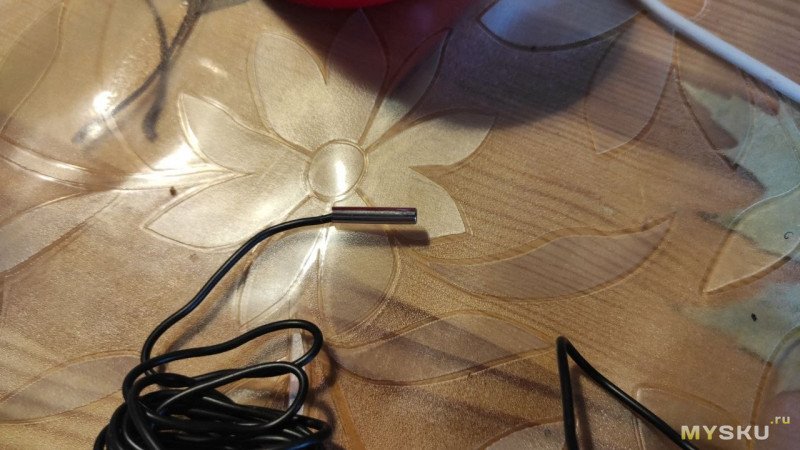

Термодатчик в металлической капсуле.

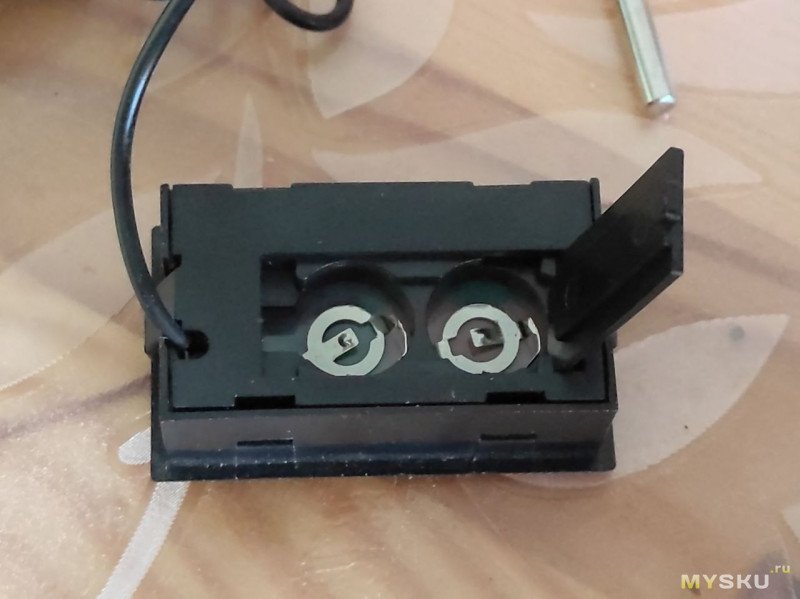

На задней части термометра есть крышка, если открыть ее, то видны места под две батарейки LR44. Термометр может работать от одной, они подключены параллельно

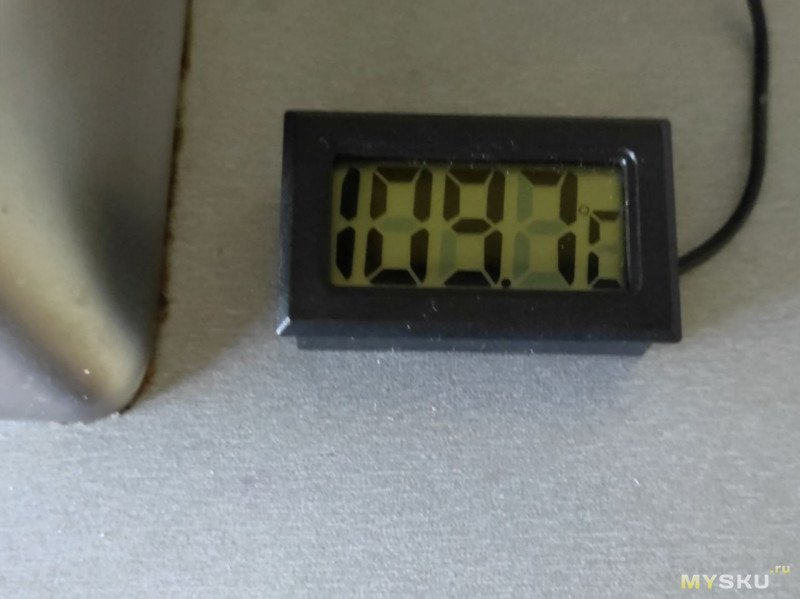

Термометр показывает до 110 градусов, скорее всего не включая 110.

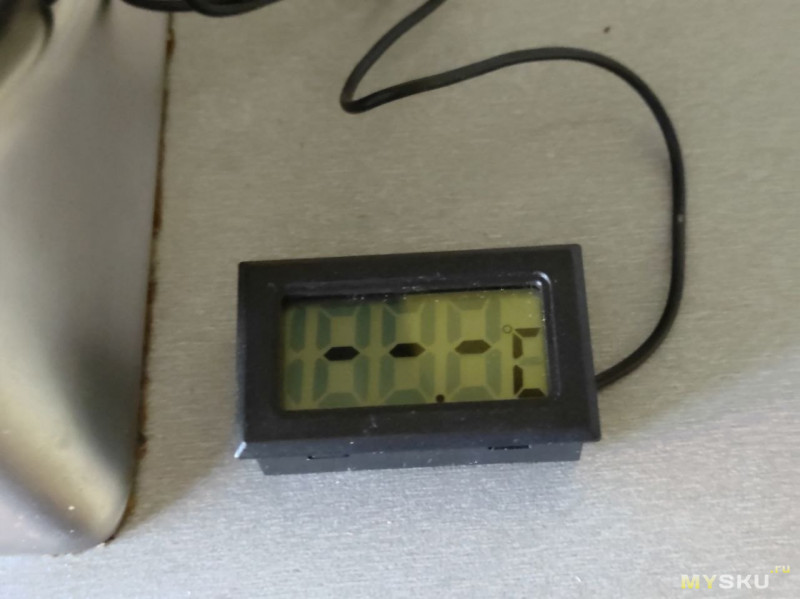

При дальнейшем повышении температуры показывает прочерки.

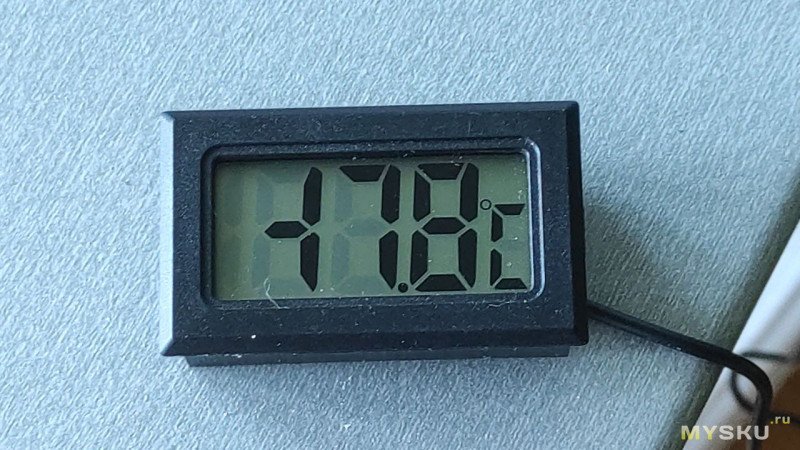

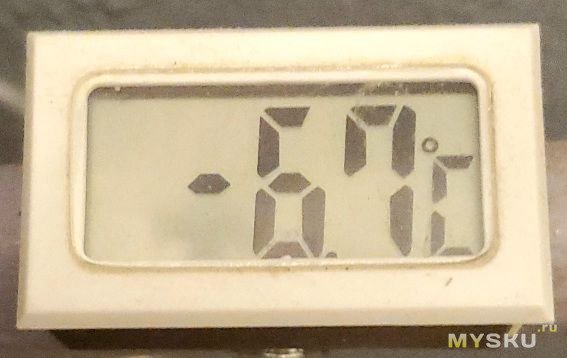

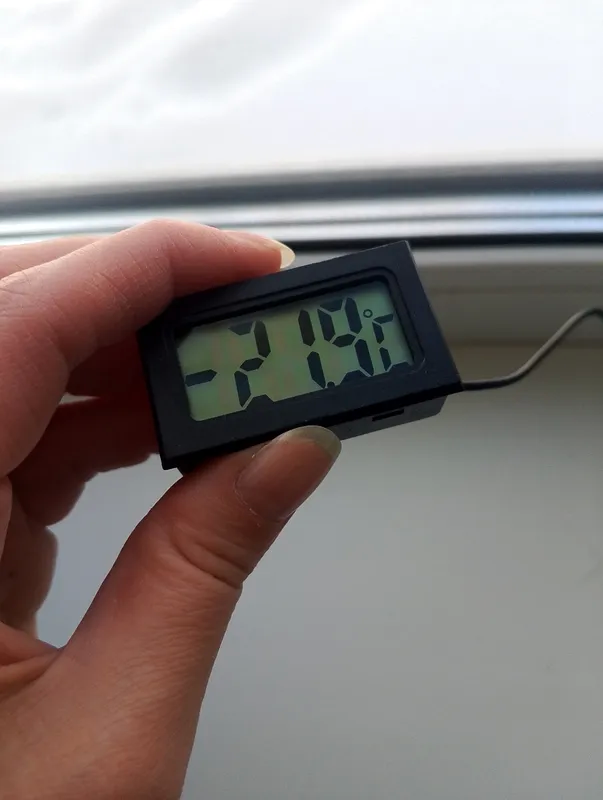

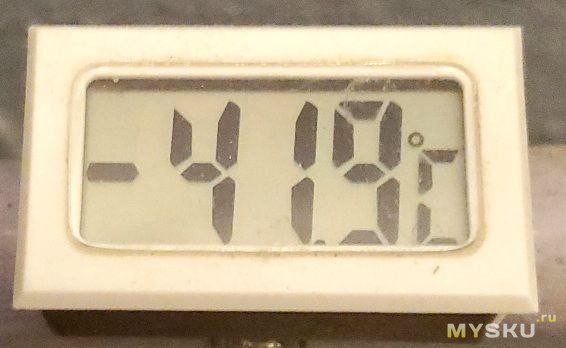

Минусовые температуры показывает так, минус «приклеен» к левой цифре.

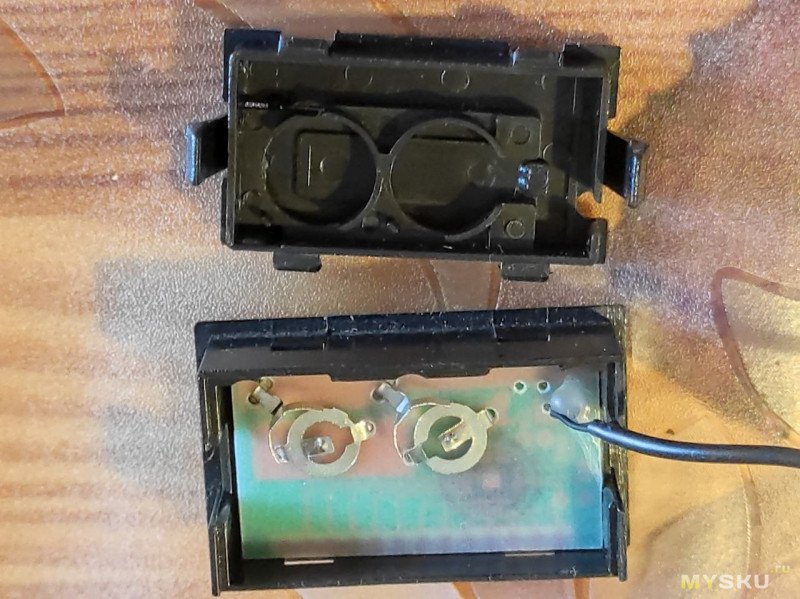

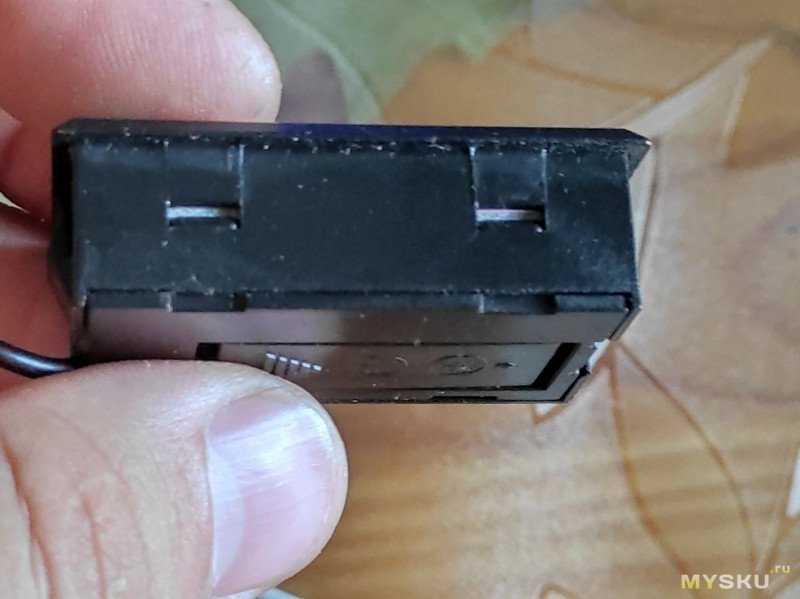

На боковых частях термометра есть защелки, отщелкиваю их и разбираю.

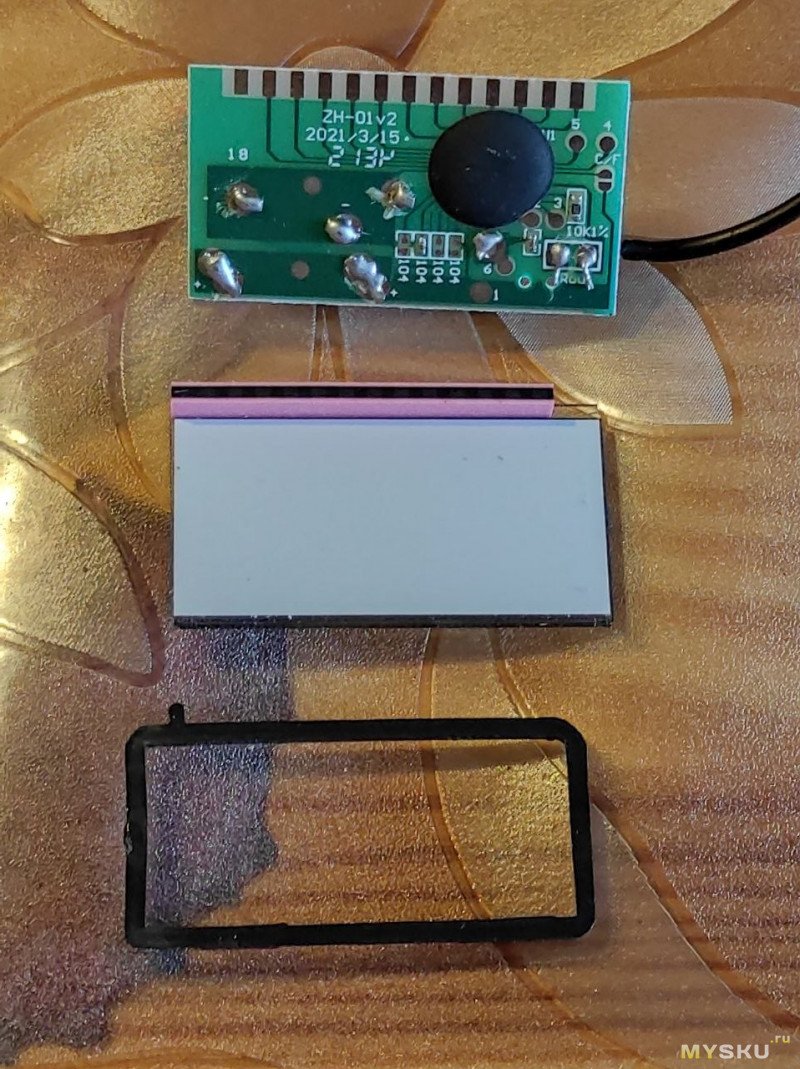

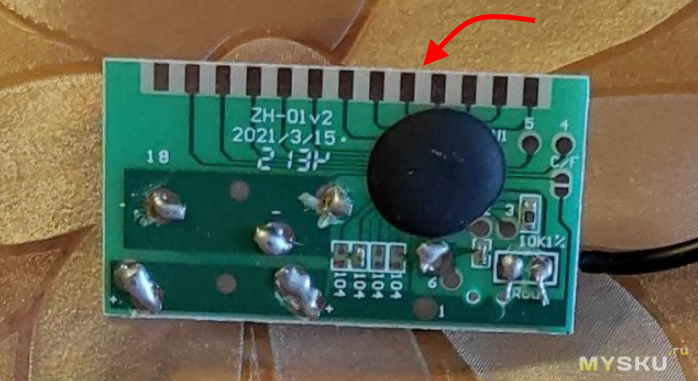

На платке видны контрольные точки 1, 2, 3, 4, 5 и место под перемычку C/F для переключения на фаренгейты. Есть места для запаивания резисторов на 100кОм, один из них запаян. Возможно если запаять другие, то точка будет в другом разряде. Делать этого я не буду, это тема для статьи в DIY.
Собирать термометр нужно правильно, а неправильно не нужно. Если собрать неправильно, то получится так.
Перевернул корпус и цифры встали на место.

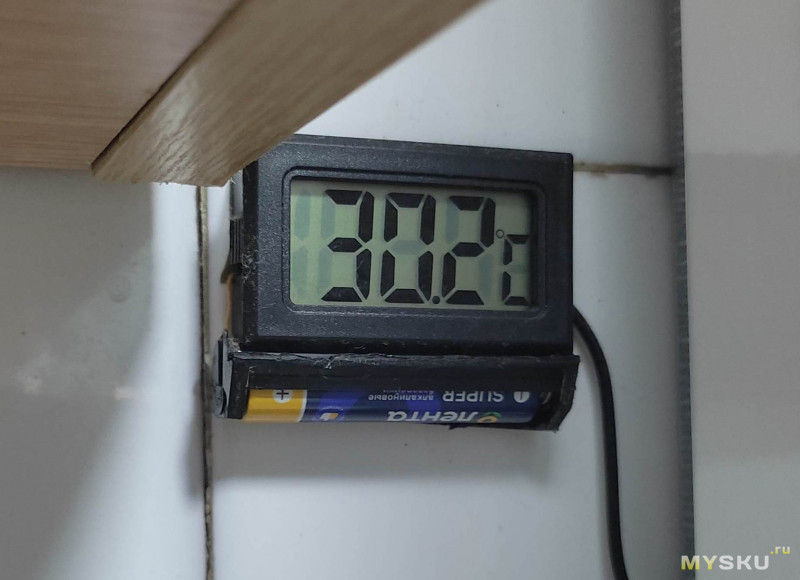

Термометр работает от 1.5 вольт, при падении напряжения до 1 вольта падает контраст цифр, но термометр продолжает работать. На некоторые я припаивал пальчиковую батарейку и тогда термометр на ней будет работать вечно.
Если термометр у вас показывает OL, то скорее всего оторвались провода термодатчика, это очень частая проблема. В моей версии с завода провод надежно закреплён каплей термоклея.
На жаре такие ЖК дисплеи становятся черными, но после остывания снова работают.
У термометра большие цифры, высота 15мм.
Корпус предназначен для установки в плоскость заподлицо, на боковых частях есть защелки.Размер отверстия для установки 45*26мм.
У термометра есть провод с термодатчиком длиной 2 метраТермодатчик в металлической капсуле.На задней части термометра есть крышка, если открыть ее, то видны места под две батарейки LR44. Термометр может работать от одной, они подключены параллельноТермометр показывает до 110 градусов, скорее всего не включая 110. При дальнейшем повышении температуры показывает прочерки.Минусовые температуры показывает так, минус «приклеен» к левой цифре. На боковых частях термометра есть защелки, отщелкиваю их и разбираю.На платке видны контрольные точки 1, 2, 3, 4, 5 и место под перемычку C/F для переключения на фаренгейты. Есть места для запаивания резисторов на 100кОм, один из них запаян. Возможно если запаять другие, то точка будет в другом разряде. Делать этого я не буду, это тема для статьи в DIY.Собирать термометр нужно правильно, а неправильно не нужно. Если собрать неправильно, то получится так.Перевернул корпус и цифры встали на место.Термометр работает от 1.5 вольт, при падении напряжения до 1 вольта падает контраст цифр, но термометр продолжает работать. На некоторые я припаивал пальчиковую батарейку и тогда термометр на ней будет работать вечно. Если термометр у вас показывает OL, то скорее всего оторвались провода термодатчика, это очень частая проблема. В моей версии с завода провод надежно закреплён каплей термоклея.
На жаре такие ЖК дисплеи становятся черными, но после остывания снова работают.
