Что такое вырубные штанцформы для картона и кожи и как заказать их по своим чертежам

Штанцформы — это специальные фигурные ножи для вырубки заготовок из картона и кожи.
Удобная вещь, если у вас под рукой есть пресс и в работе востребованы одни и те же заготовки.
Штанцформы упрощают процесс выкройки (вырубки) материала, а заказать их можно по чертежам — расскажу в этом посте, что и как с примерами.

Приветствую!

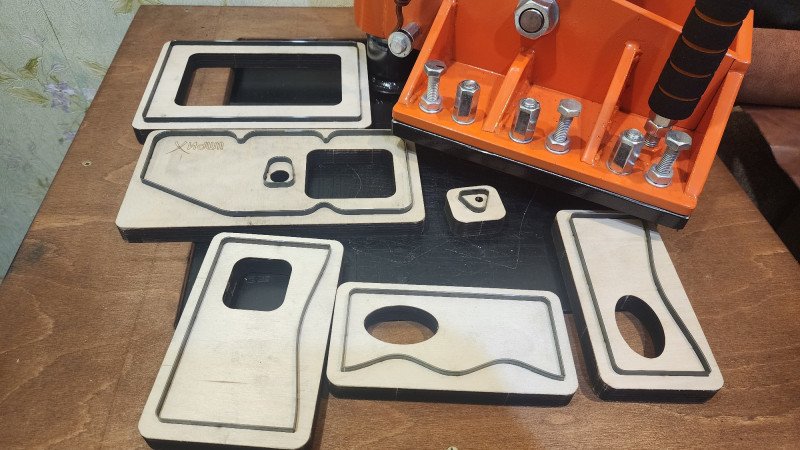

Делюсь опытом использования вот таких вырубных штанцформ. Изначально использовал готовые покупные и кастомные штанцформы, в том числе и наборами. А в последнее время стал заказывать изготовление штанцформ по своим чертежам — это не всегда дорого, но практически всегда ускоряет процесс подготовки материала к сборке.

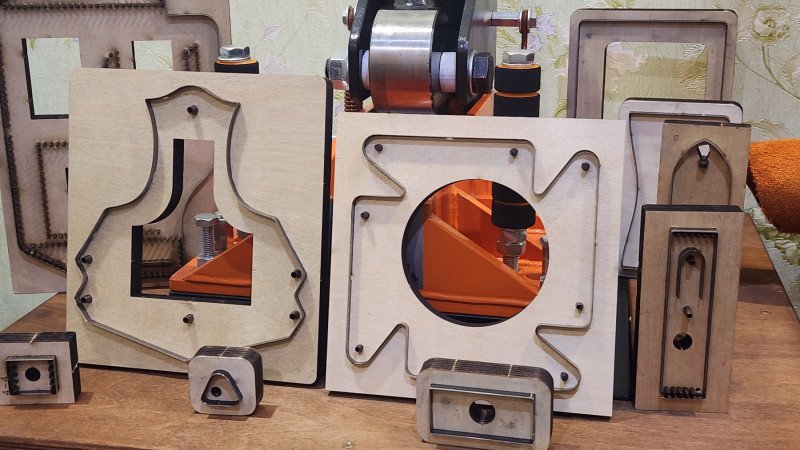

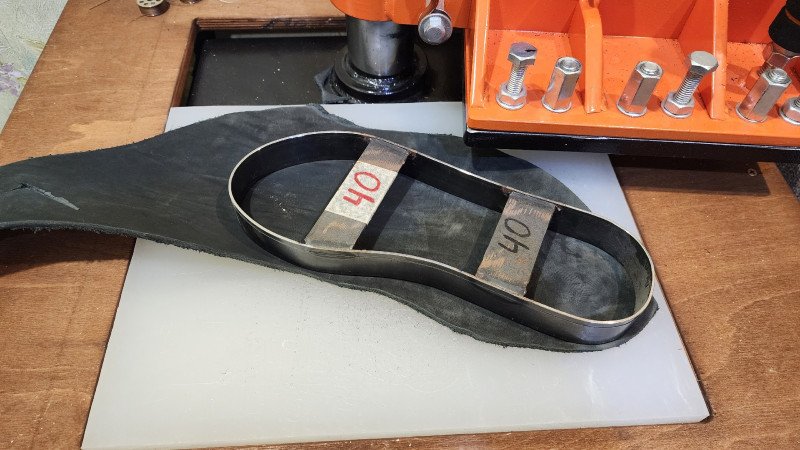

На самом деле штанцформы бывают разные — и для вырубки картона (для изготовления упаковок, ложементов и т.п.), для натуральной или искусственной кожи (изготовление кошельков/сумок и прочих аксессуаров), для резины/паронита (изготовление прокладок) и так далее. Отличаются типами/размером контурных ножей, наличием/отсутствием дополнительных элементов (вырубные иглы, круглые пробойники), а также отличаются типом самой подложки — встречаются и фанерные штанцформы (подешевле), и акриловые (подороже).

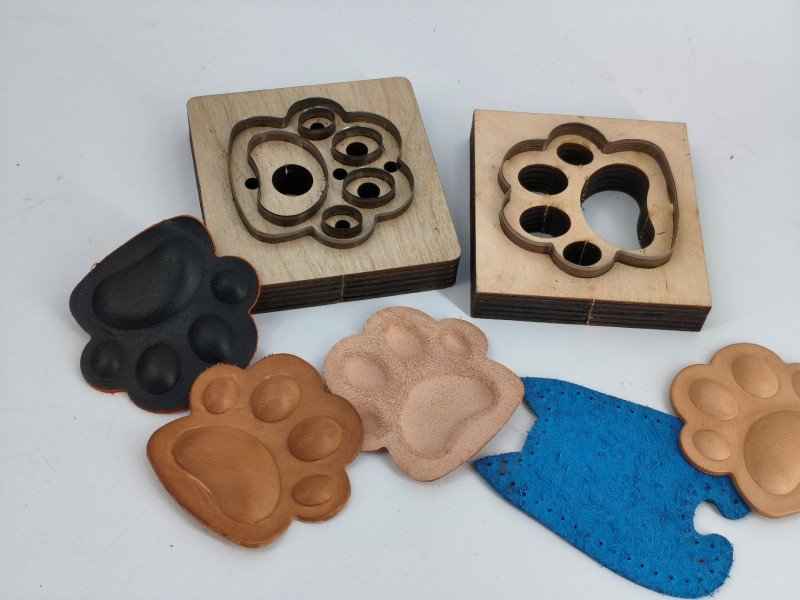

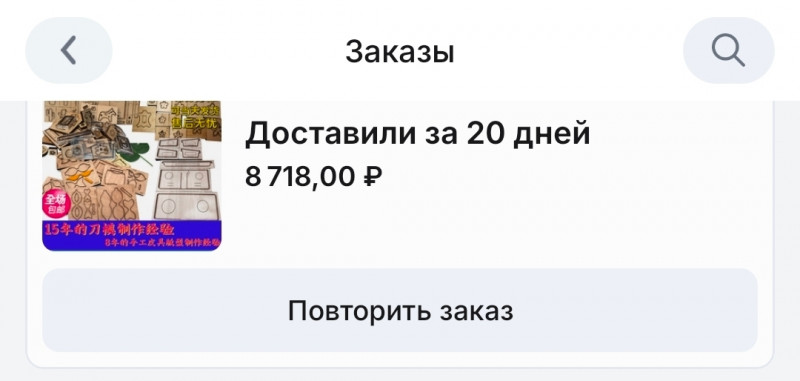

Изготавливаются на лазерных резаках, а ножи — гнутся на ЧПУ станке по вектору из специальной полосы (сталь резачная с односторонней заточкой). Вполне можно найти недорогие варианты под ходовые выкройки, например, на фото выше или ниже. А также вполне можно найти услуги изготовления под заказ по чертежам. Оплата там, как правило, за метраж ножа-полосы, ну и с учетом дополнительных пробойников (их размера, типа и количества).

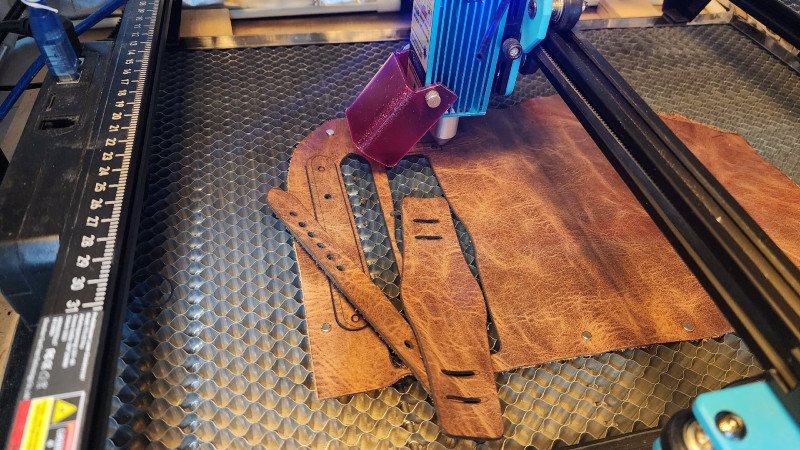

Если честно, я сначала пробовал вырезать выкройки из кожи руками (шорный нож, канцелярский нож, портновские ножницы). Потом пробовал резать на лазере (вот тут рассказывал про это).

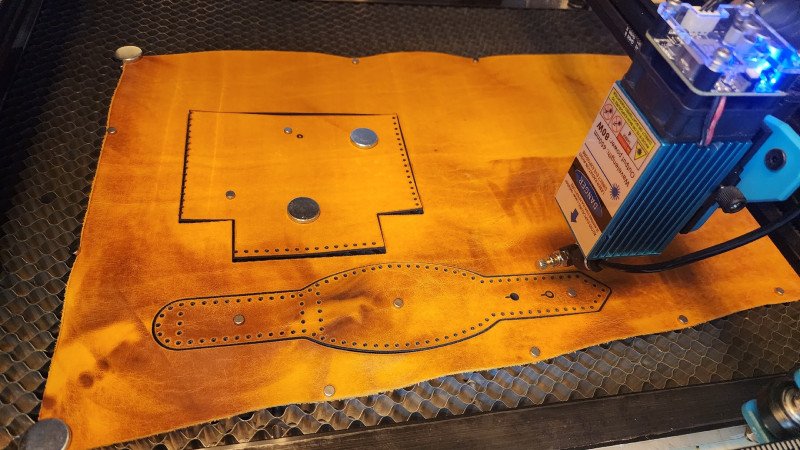

Получается нормально, но есть нюансы: а) нужен воздух, б) торцы чуть пригорают (черная зола может потом мешать обработке торцов), в) неприятный запах. Вот пример резки сумки для смартфона на пояс.

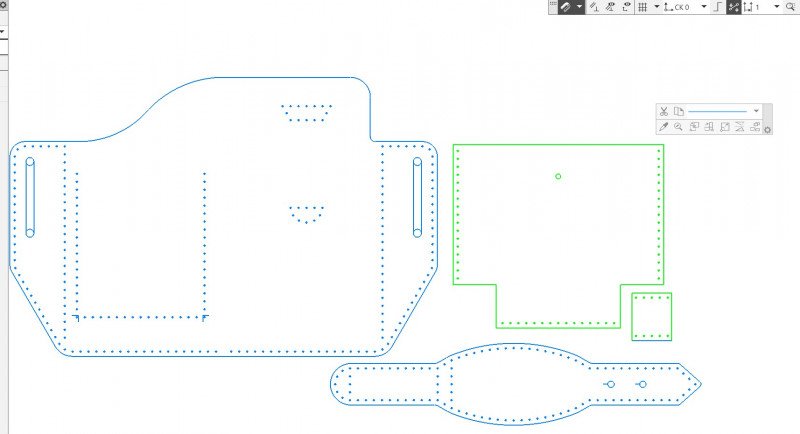

Собственно говоря, чертеж такой сумки у меня есть. Почему бы не заказать штанцформу для вырубки заготовок для этой сумки на моем прессе.



Как я уже сказал, эти штанцформы делаются методом лазерной резки и установки ножей/вырубных игл и пробойников. Сам процесс установки нехитрый — киянкой или деревянным молоточком аккуратно загоняют ножи и пробойники в прожжённые отверстия.


В основном, на стоимость влияет погонаж ножа-полосы (можно самому оценить длину вектора вырубного контура), а также количество игл и круглых пробойников. Вот иглы и пробойники сильно удорожают изготовление. Но и сильно ускоряют процесс сборки изделий ручным швом — не нужно самому делать разметку и пробивать все вручную.

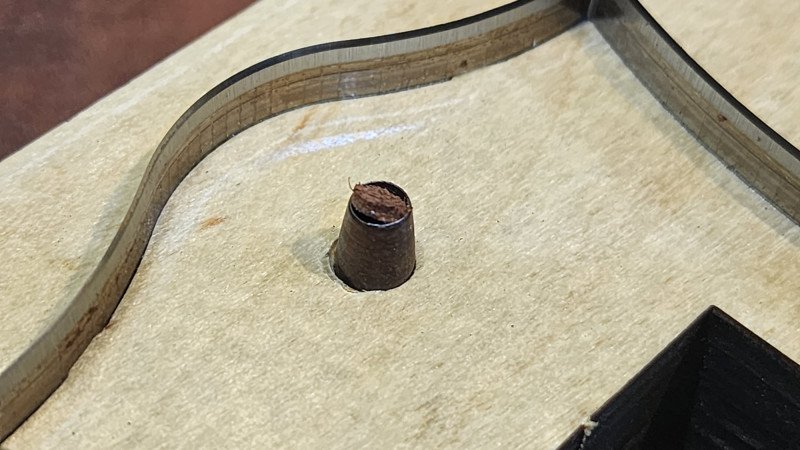

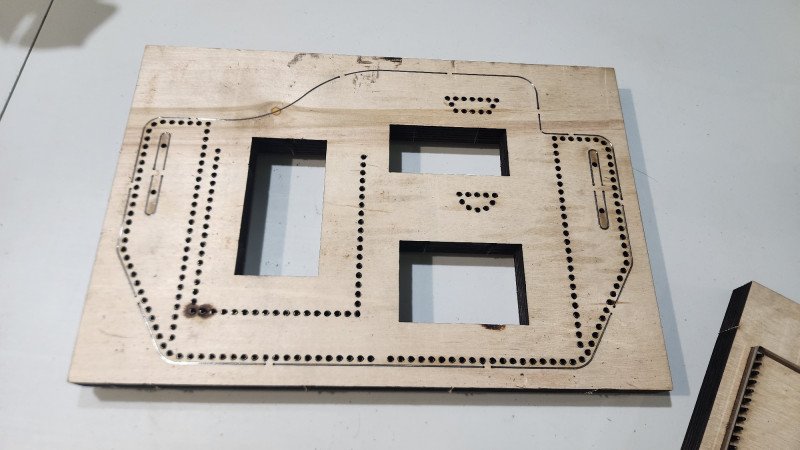

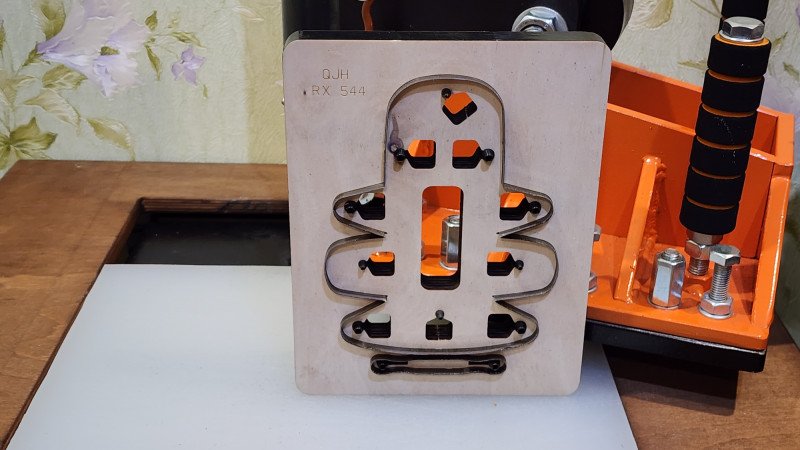

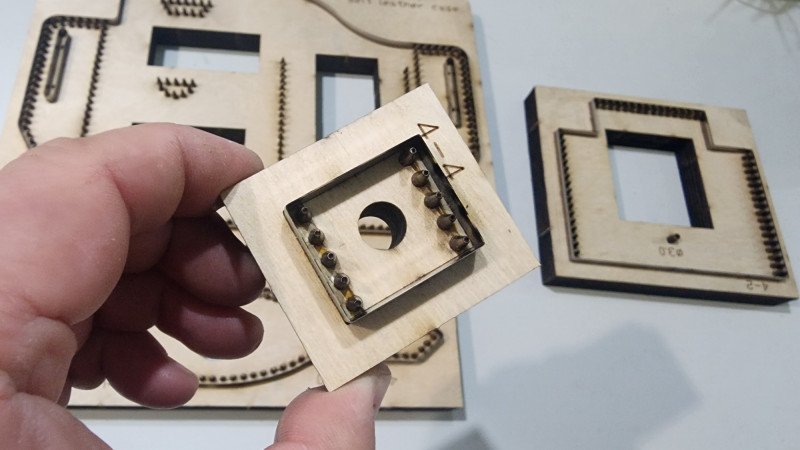

Вот так выглядят вблизи круглые пробойники (отверстие получается около 1 мм — как раз под седельный ручной шов). Бывают еще иглы для французского шва.


Важный момент — при работе нужно периодически чистить отверстия — это чуть ли не главное условие долгой эксплуатации.


Пара слов про том, как работать с такими штанцформами.


Берем пресс, берем штанцформу, берем материал (кожу, картон, резину и т.п.). Позиционируем штанцформу с материалом под прессом. Если речь идет про кожу — учитываем рисунок/текстуру (при необходимости).

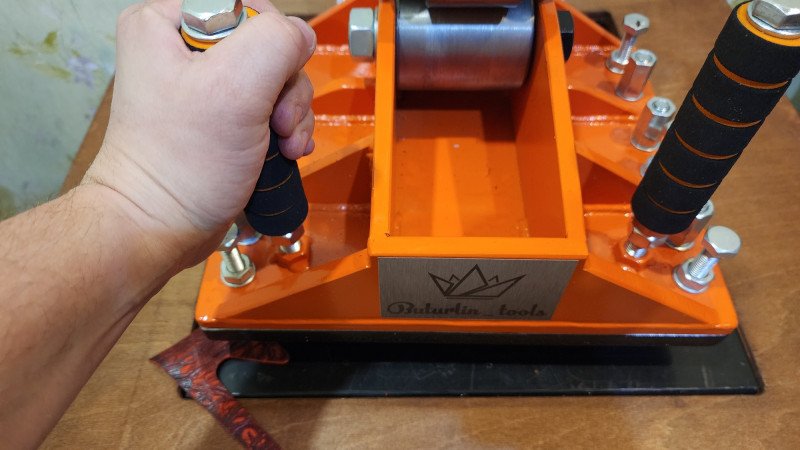

Этот «бутерброд» устанавливаем под пресс, равномерно прижимаем с усилием.


При работе со штанцформами главное равномерность и достаточный прижим при вырубке (чтобы не перекашивало ножи). Извлекаем из-под пресса и аккуратно достаем заготовку из штанцформы.

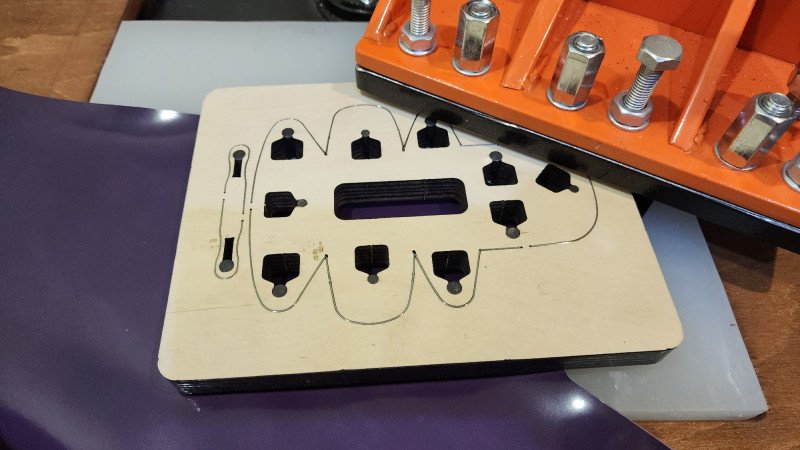

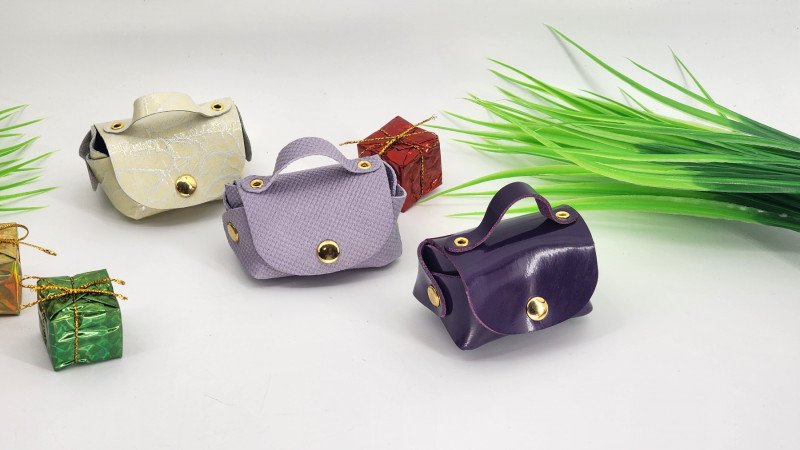

Ну и собираем то, для чего вырубали это. На фото брелоки без ручного шва, просто собираются на заклепки.

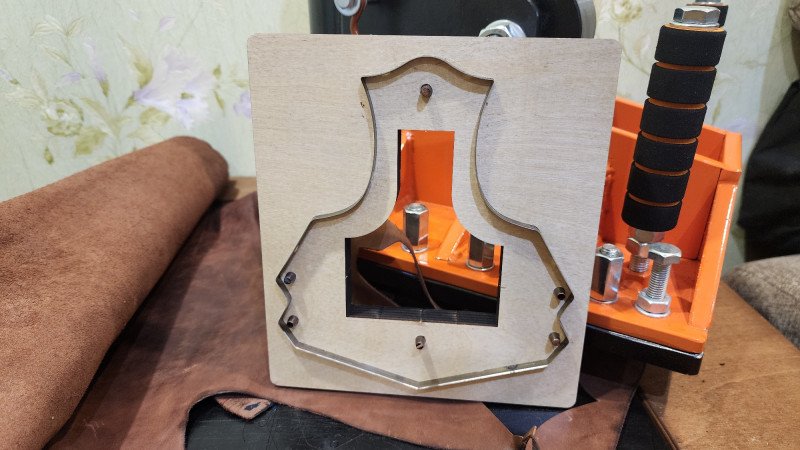

Вот еще пример работы со штанцформой — заготовка-очечник.

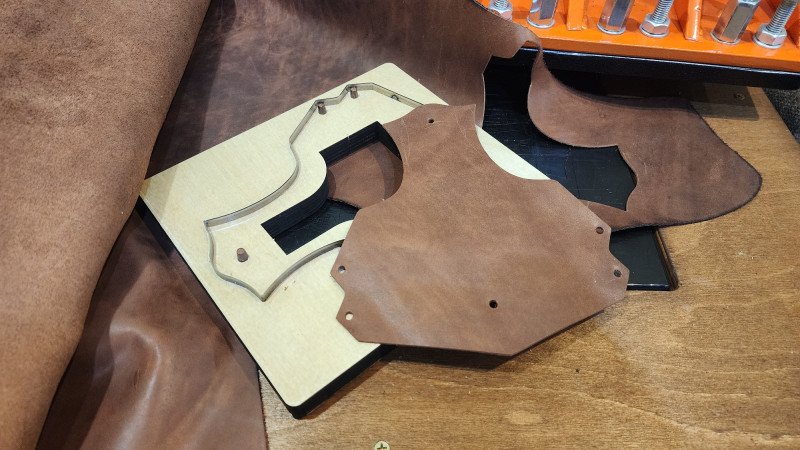

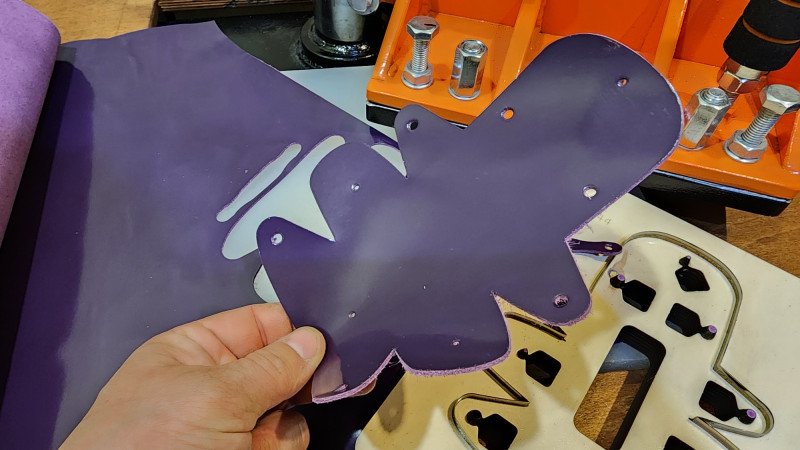

Позиционируем, вырубаем. Получается вот такая заготовка, уже с нужными отверстиями для сборки. Нарубить десяток таких — минутное дело.

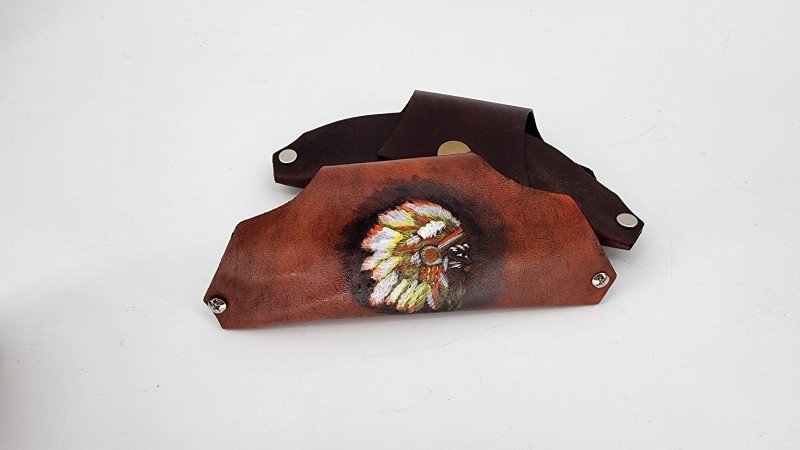

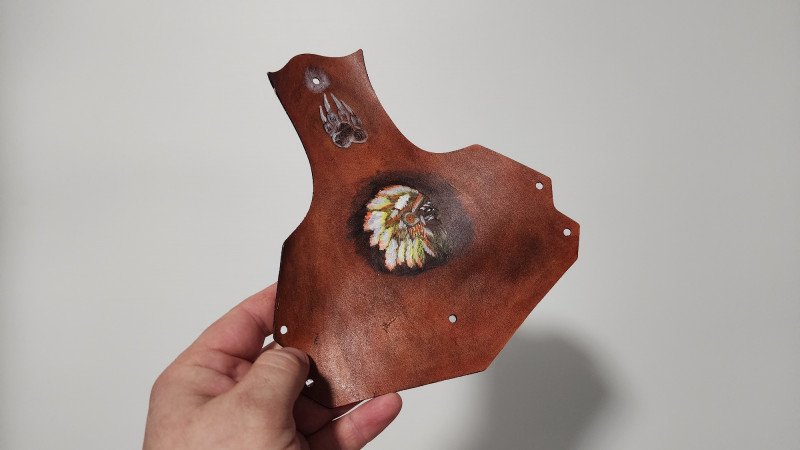

Кстати, подобные заготовки вполне можно украсить каким либо образом, так сказать — кастомизировать.


Далее чехлы-очечники собираются.

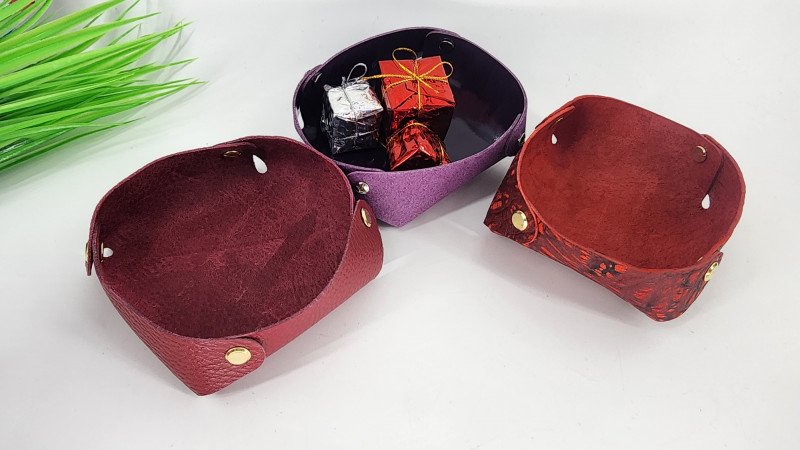

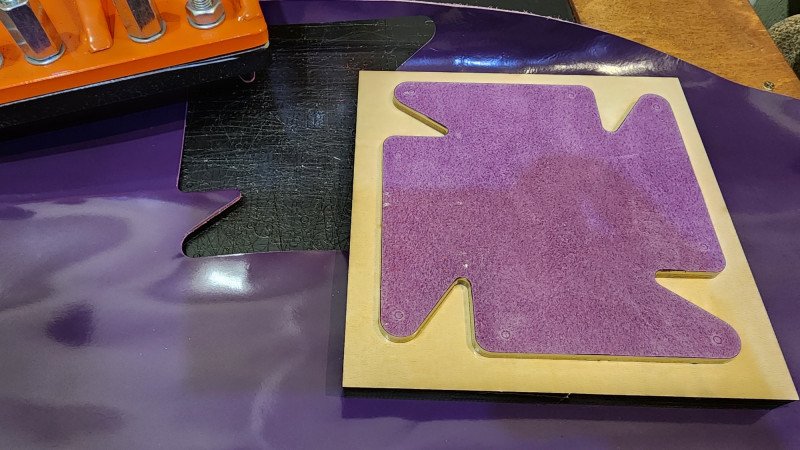

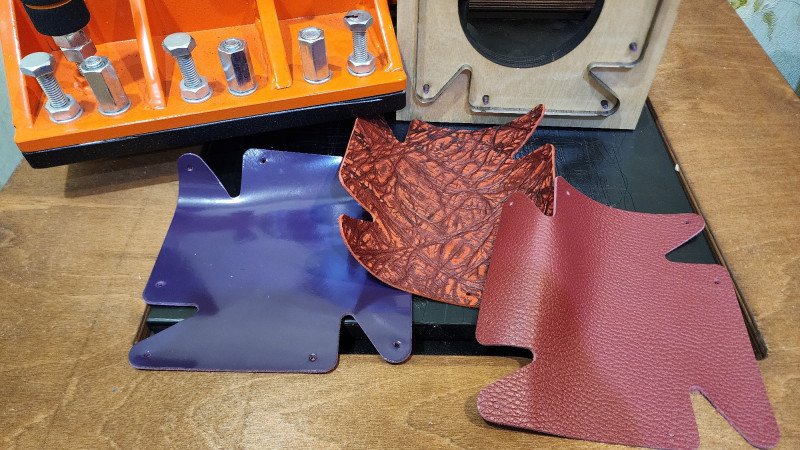

Вот еще пример — заготовка для лотка под мелочевку.


Вырубаем из кусочков кожи, которые были под рукой.


Собираю на винты — быстро и просто. Полезная штука, пригодится.


В целом, можно не только мелочевку изготавливать, но и даже чепрак нормально вырубается (пробовал 6+ мм).

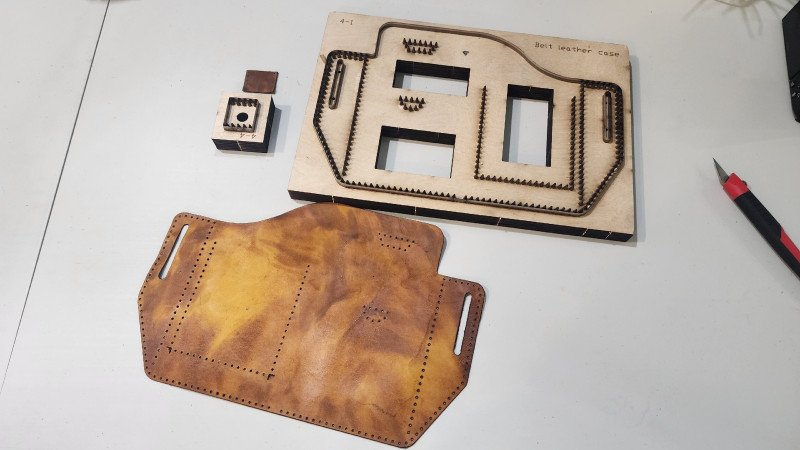

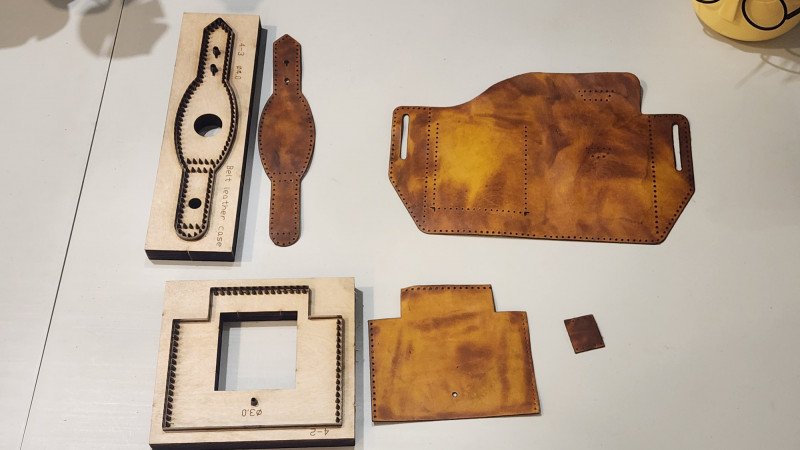

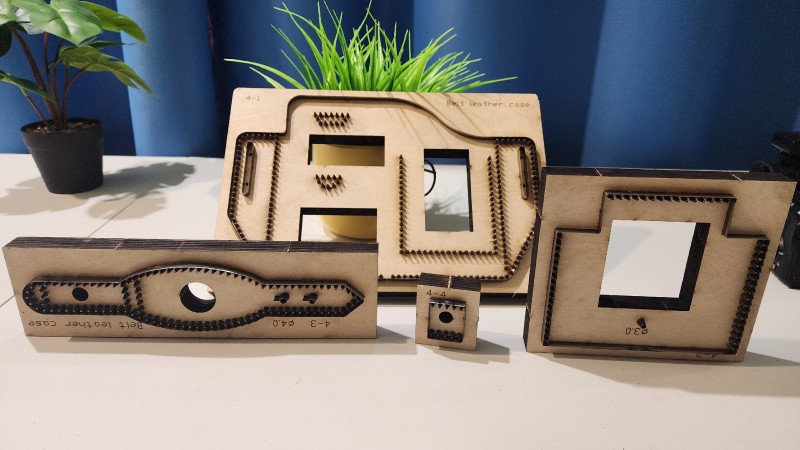

Теперь про те штанцформы, которые я заказывал по чертежам.


Нарубил заготовок, получается заметно быстрее, чем резать на лазерном станке.

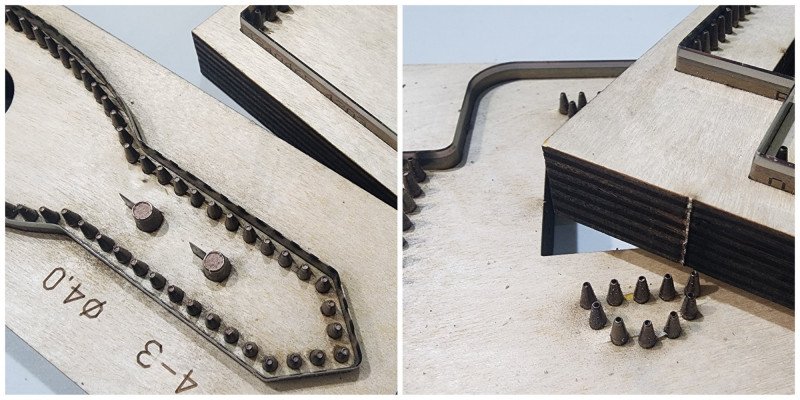

С иглами (как на фото) шить ручным швом удобнее. Я заказывал отверстия по 1 мм, под толстую нить. В целом, ручной шов достаточно медитативный процесс.

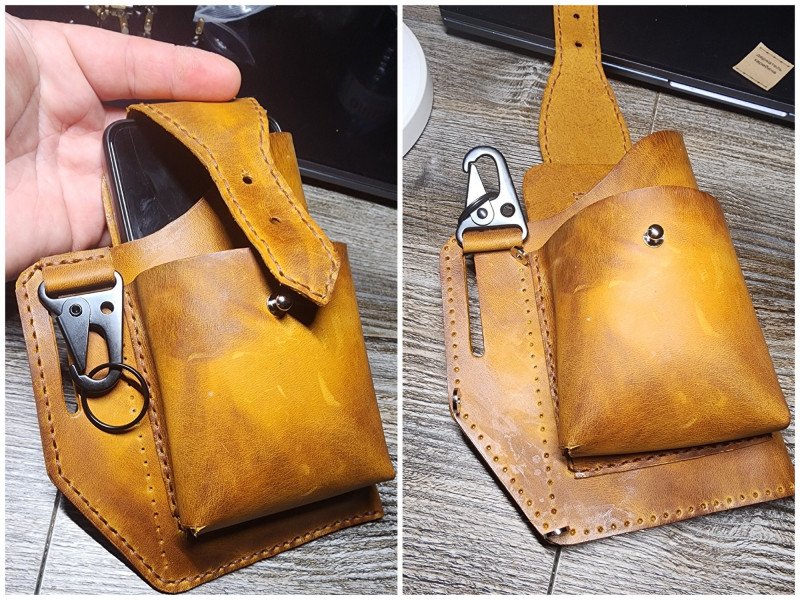

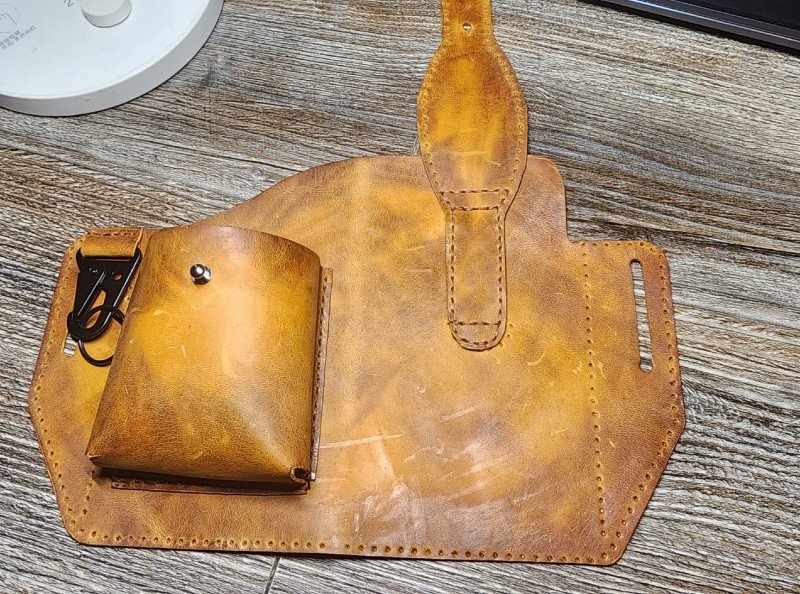

Одна из первых поясных сумок. Получается как то так. Кстати, фактура у кожи после натирания ее масловоском.


В целом, подобные штанцформы сильно упрощают процесс изготовления и сборки кастомных изделий. Заказал себе еще ходовые варианты для обложек на паспорт и для простых портмоне.


Всем добра!
