Операция "PicoFly": чипируем и прошиваем Nintendo switch lite

Всех приветствую!

Одного владельца портативной приставки Nintendo Switch lite стала «душить жаба» платить по 3000-6000 руб за игру и он обратился ко мне с просьбой отучить консоль от картриджей. Для этого был заказан специальный набор picofly rp2040L для установки в консоль и microSD флешка на 256 гб. А как это делается — расскажу и покажу далее в статье. Работа для тех, кто умеет пользоваться паяльником (необходимо тонкое жало).

Обзора ПО не будет. Только поверхностная настройка для работы главного — игр, а остальном пусть сам владелец разбирается:)

PicoFLY RP2040L — это специализированный модчип на базе микроконтроллера Raspberry Pi RP2040, разработанный специально для аппаратной модификации (прошивки) игровой консоли Nintendo Switch Lite.

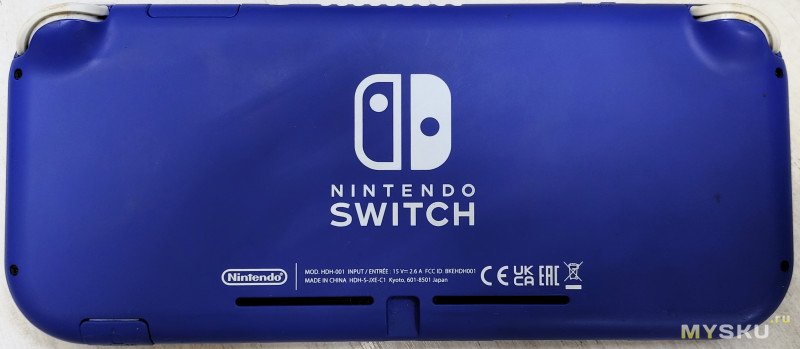

Модель чипируемой консоли — HDH-001

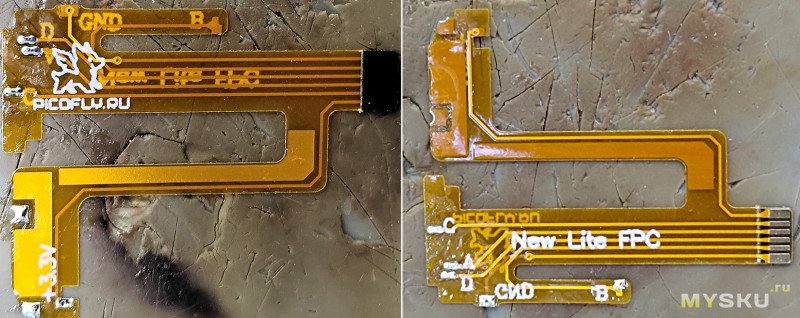

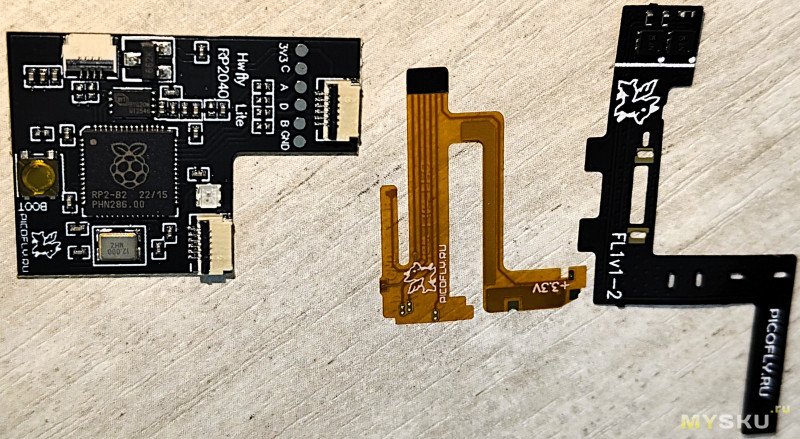

Заказал на озоне специально сделанный под эту модификацию комплект, состоящий из двух шлейфов и платы микроконтроллера

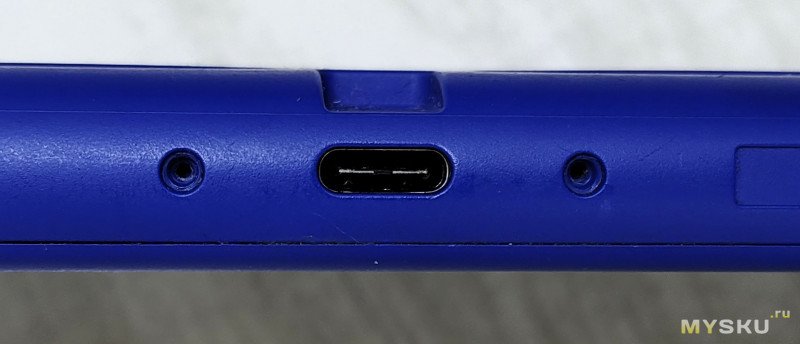

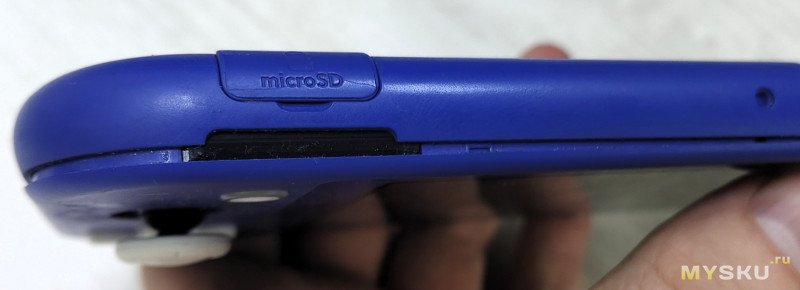

Начнем с разборки консоли. Выключаем приставку, извлекаем картридж и флешку из разъемов (если есть). Откручиваем сверху и снизу винты (PH00)

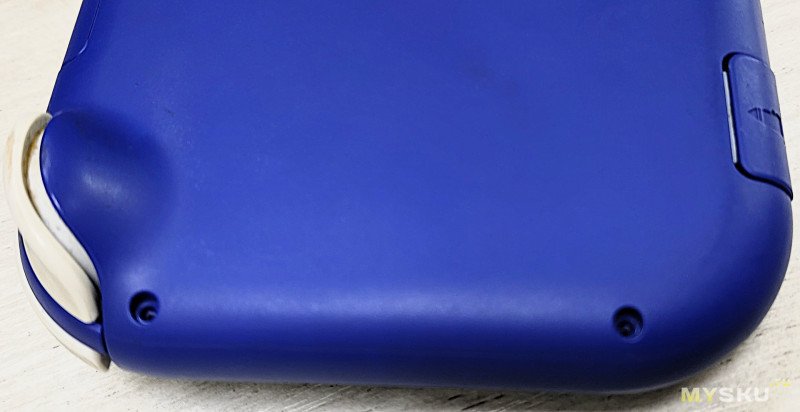

Сзади винты Tri-point Y00 (1.5мм). Еле еле нашел подходящую биту, что бы выкрутить

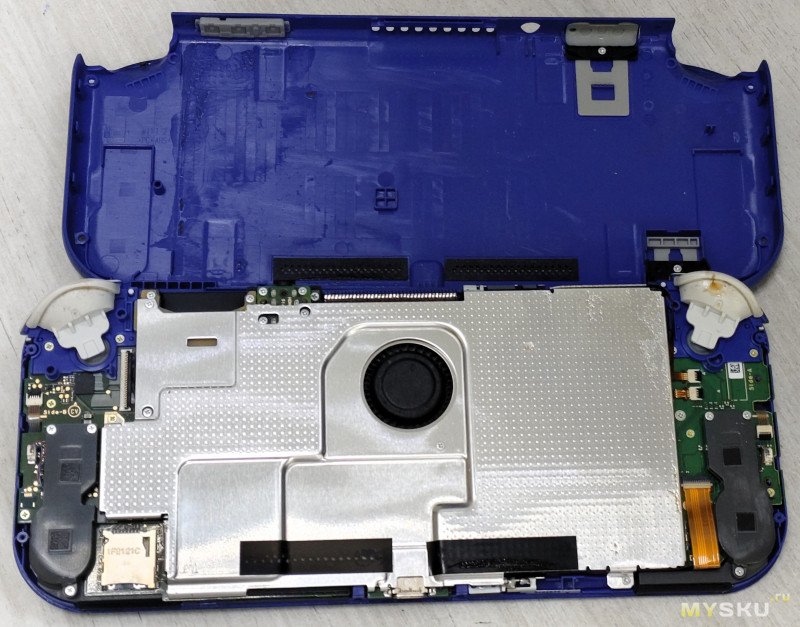

Снимаем крышку. Она на защелках, начинаем отщелкивать снизу сбоку где динамик

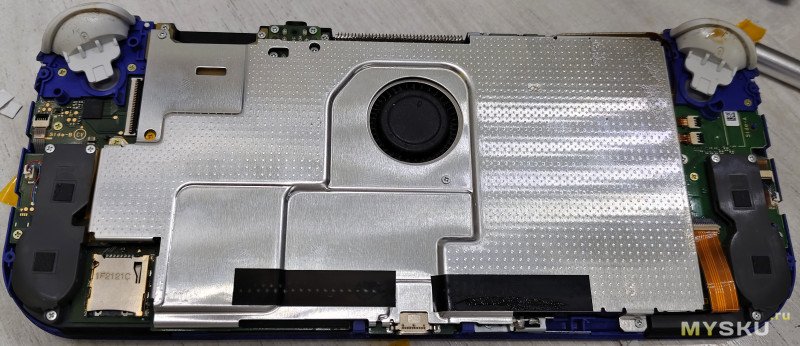

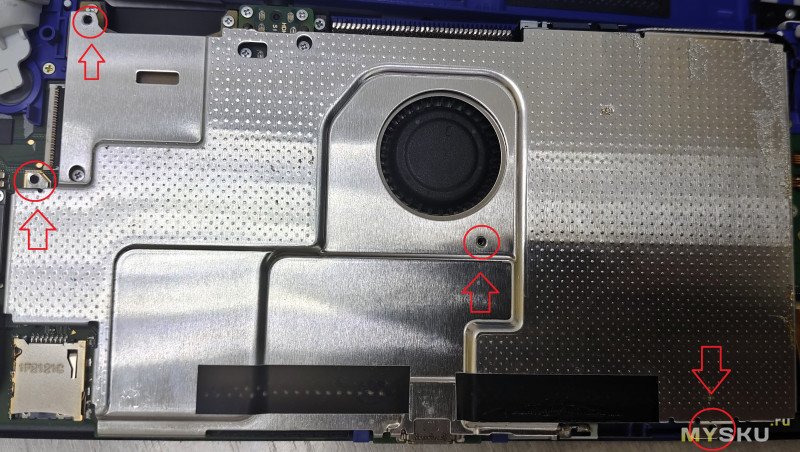

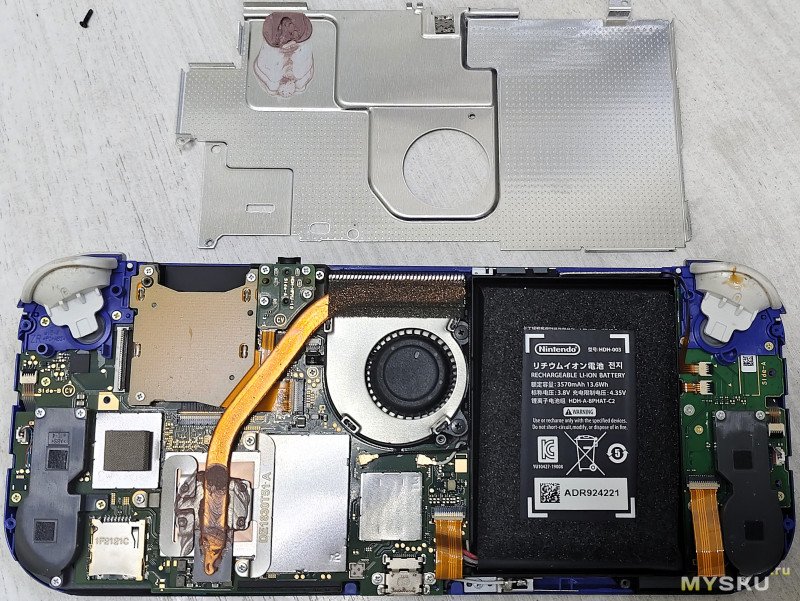

Откручиваем 4 винта верхнего металлического экрана и снимаем его. Один винт отличается от других по длине — не перепутайте позже при сборке

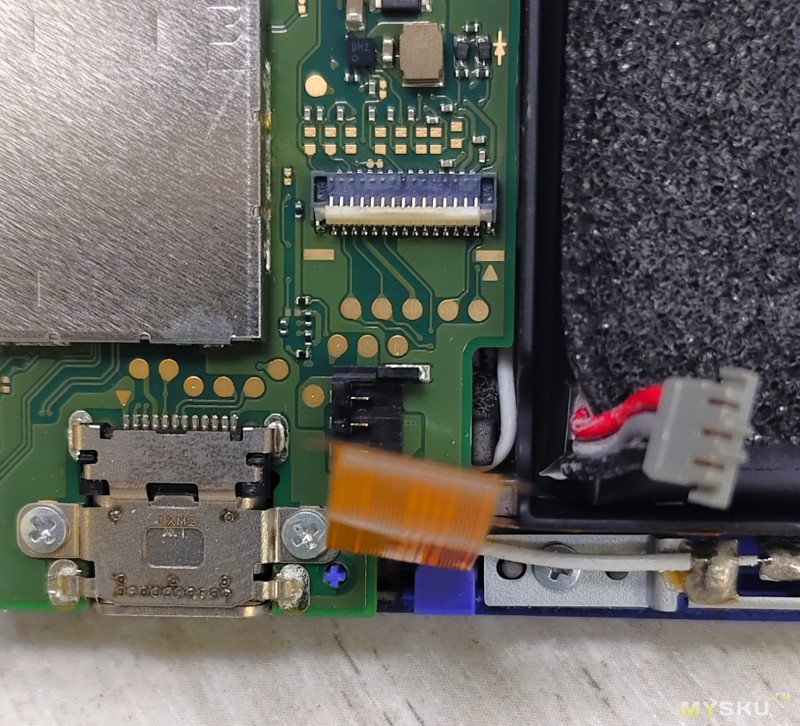

Отключаем шлейф, а под ним клемму аккумулятора

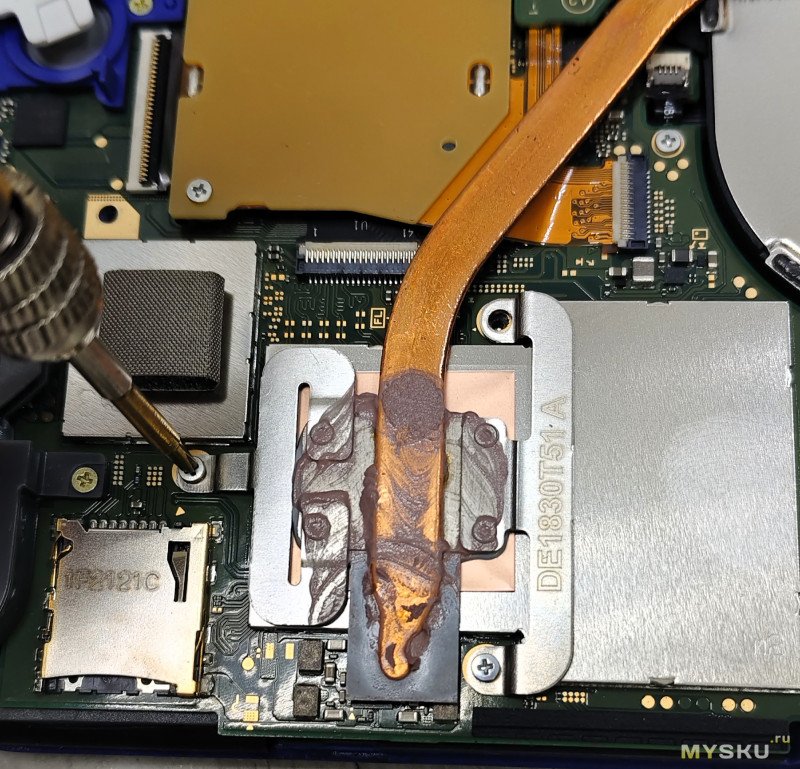

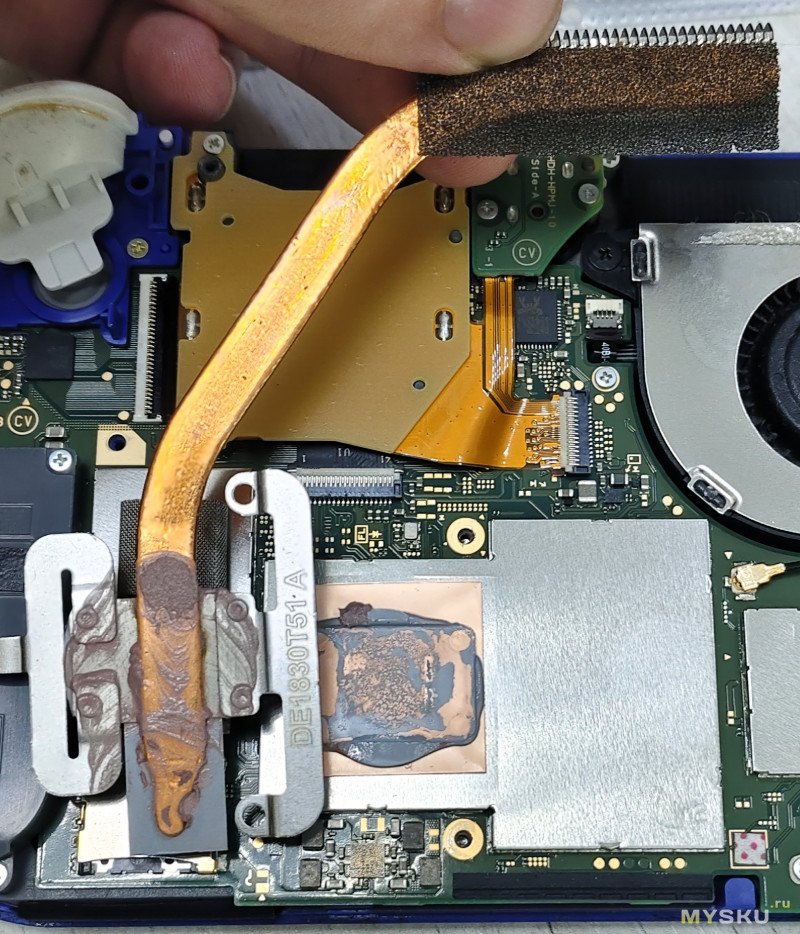

Снимаем термотрубку. Откручиваем 3 винта, а сверху где вентилятор отклеиваем уплотнитель (подливаем спирт для облегчения отклейки)

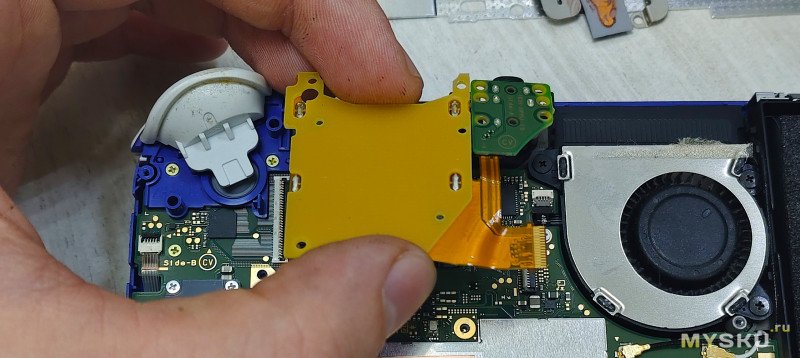

Откручиваем 7 винтов и снимаем слот для картриджей (+ разъем для наушников)

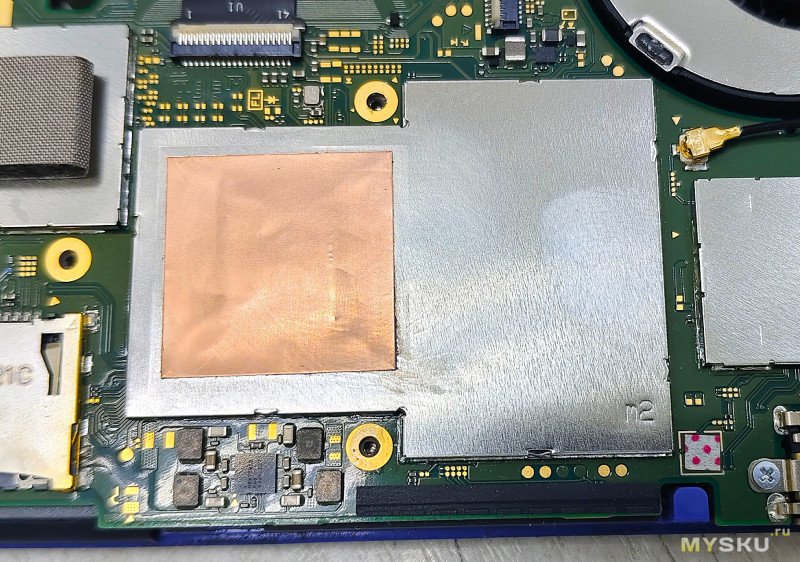

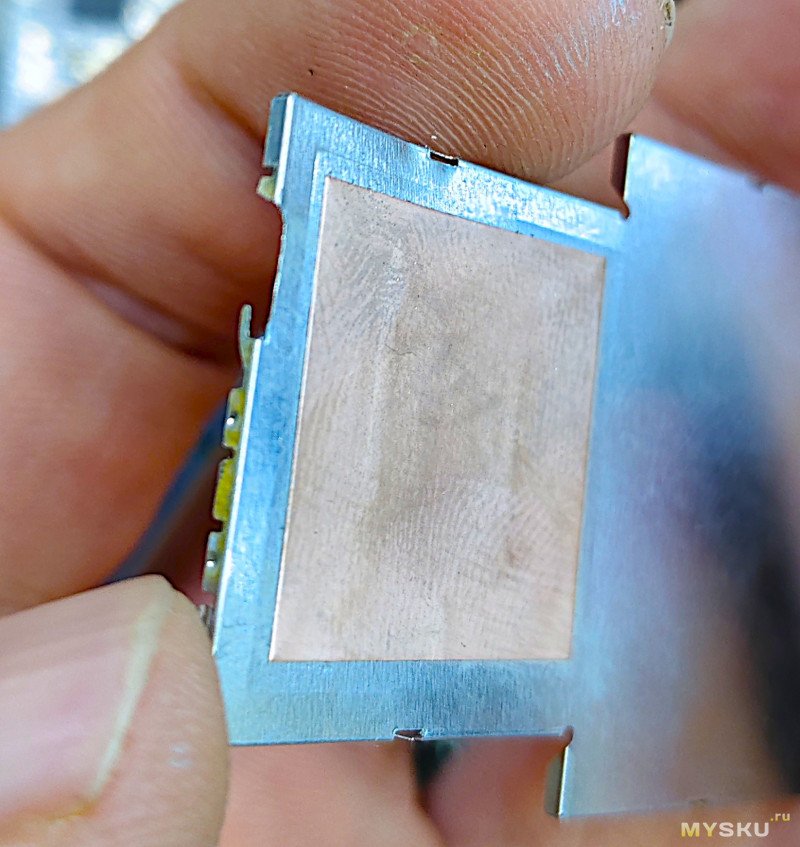

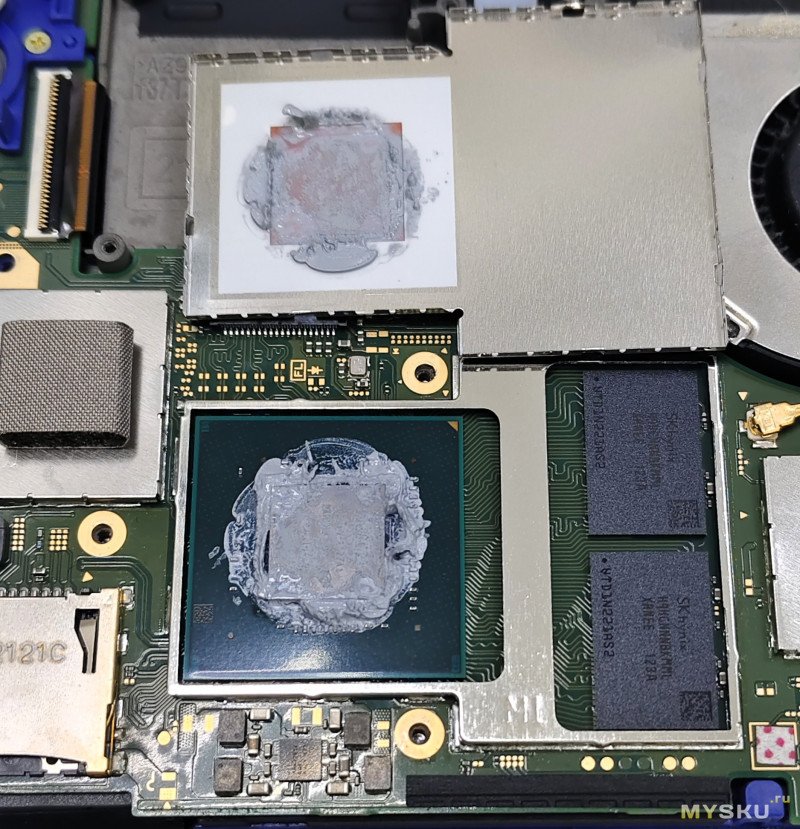

Очищаем старую термопасту и теперь снимаем пластину, закрывающий процессор

С помощью тонкой иглы аккуратно отгибаем фиксаторы по краям и снимаем

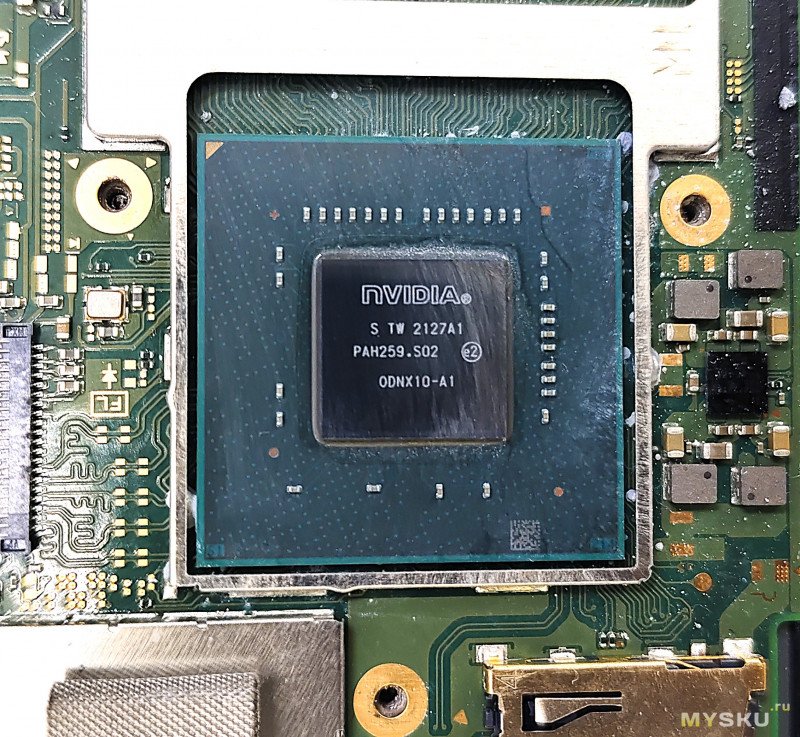

Обязательно убираем старую термопасту с кристалла и конденсаторов. Аккуратно, с помощью мягкой щетки, что бы не снести конденсаторы

Подготавливаем шлейф и плату к пайке. На шлейфе залуживаем все медные площадки.

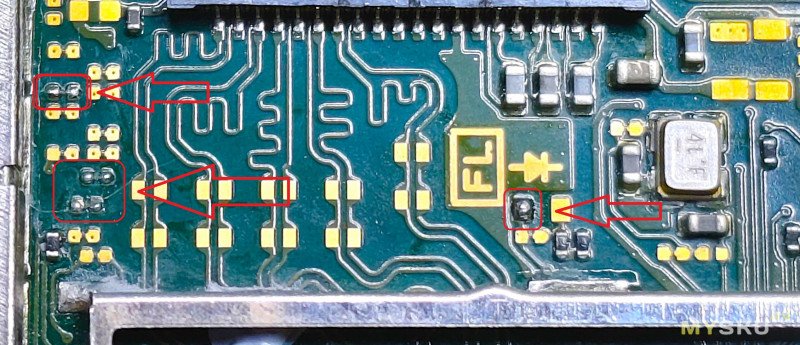

На консоли залуживаем обозначенные на плате точки. Наличие микроскопа или хорошего увеличительного стекла желательно.

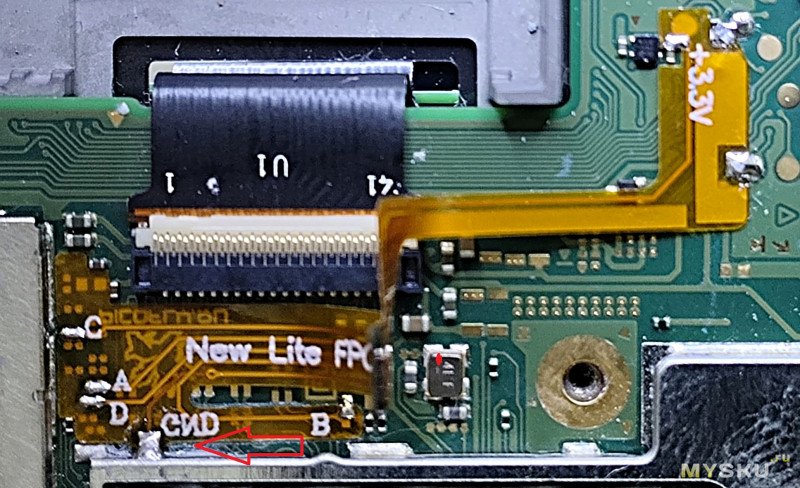

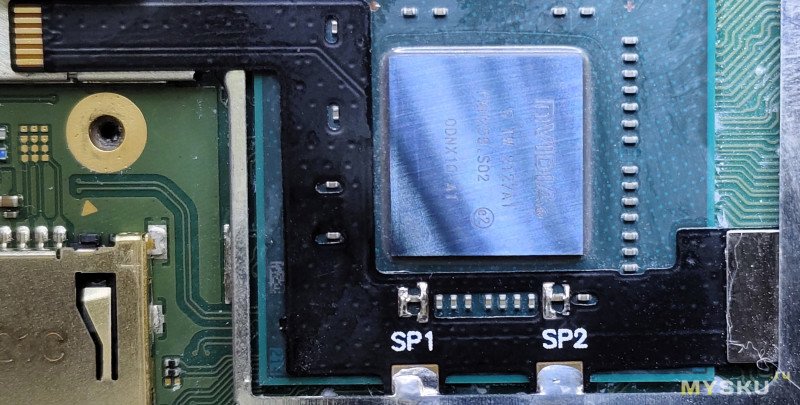

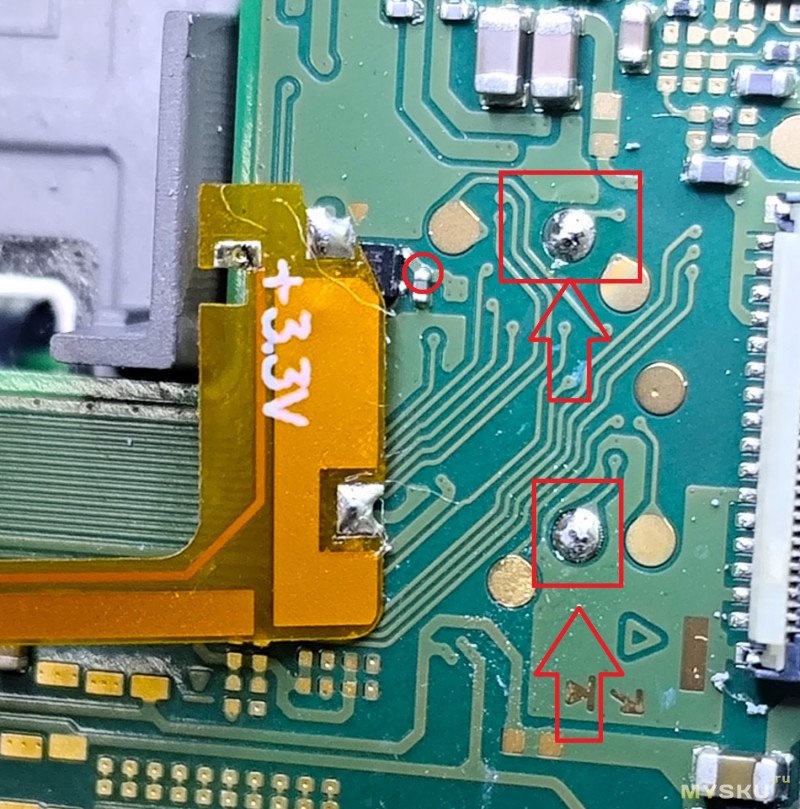

Совмещаем залуженные площадки на шлейфе и на плате  и припаиваем (не забываем про флюс). Контакт GND припаиваем к массе процессора (отметил стрелкой)

Далее загибаем «отросток» и припаиваем к 2 точкам на плате и к одному выводу конденсатора

В итоге получилось вот так. Фото нечеткое, рука дернулась)

Теперь припаиваем шлейф к конденсаторам cpu. Совмещаем отверстия на шлейфе с конденсаторами и паяльником с тонким жалом припаиваем контакты шлейфа с конденсаторами. Так же припаиваем массу шлейфа к массе процессора

Для проверки подключаем шлейфы к контроллеру, подключаем аккумулятор и включаем консоль.

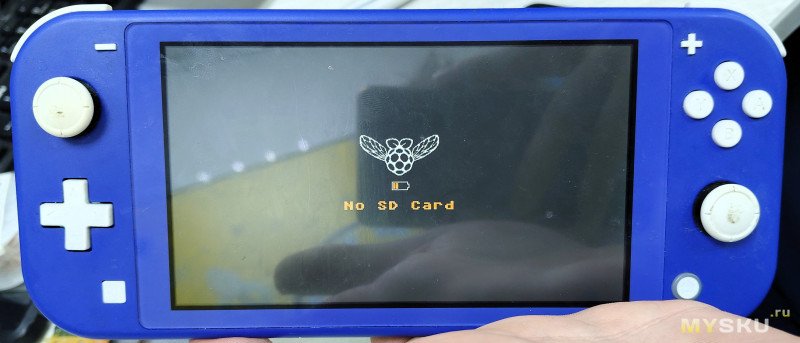

Если появился такой экран — значит припаяли всё верно и корректно.

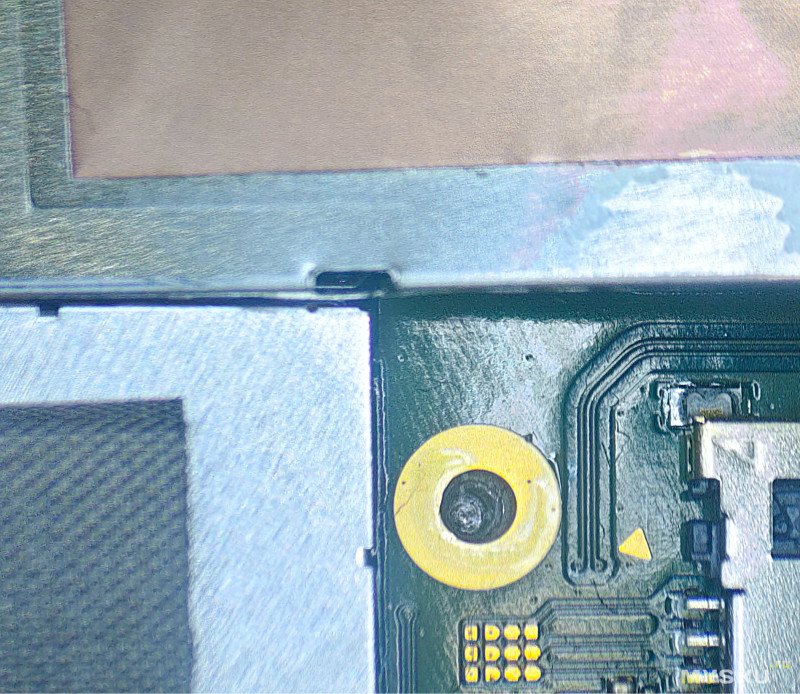

Собираем консоль. Перед установкой пластины процессора нужно убрать кусок железа под шлейф. Желательно положить что-нибудь плотное на него, что бы не повредить возможными острыми краями железки.

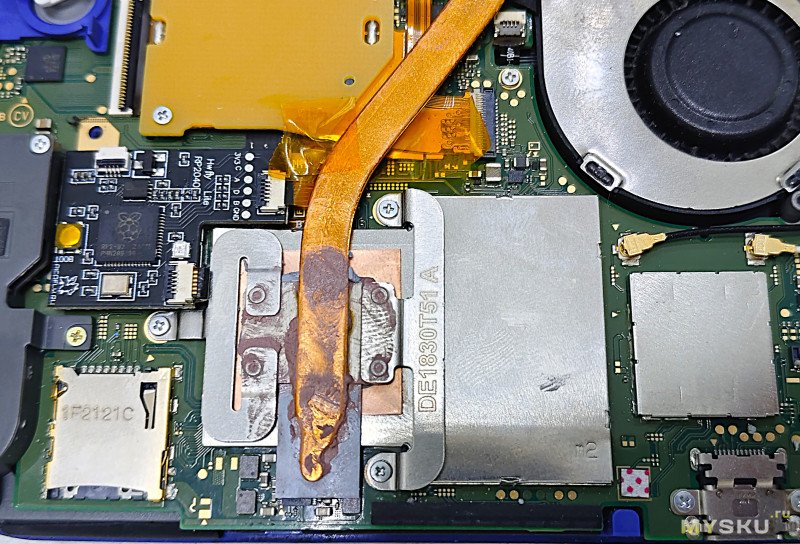

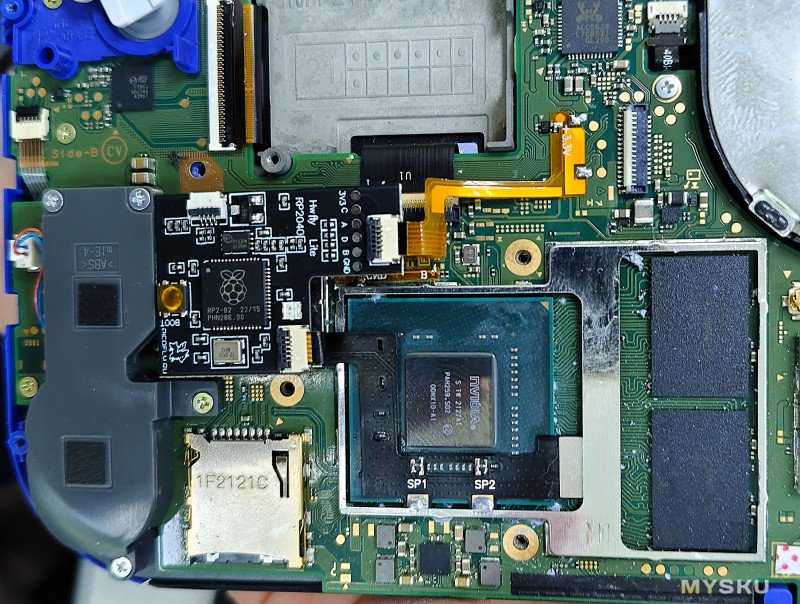

Мажем термопасту на чип (использовал MX-4) и пластину и устанавливаем СО на место. Приклеиваем плату на двухсторонний скотч, подключаем шлейфы (он немного длинный, поэтому складываем гармошкой)

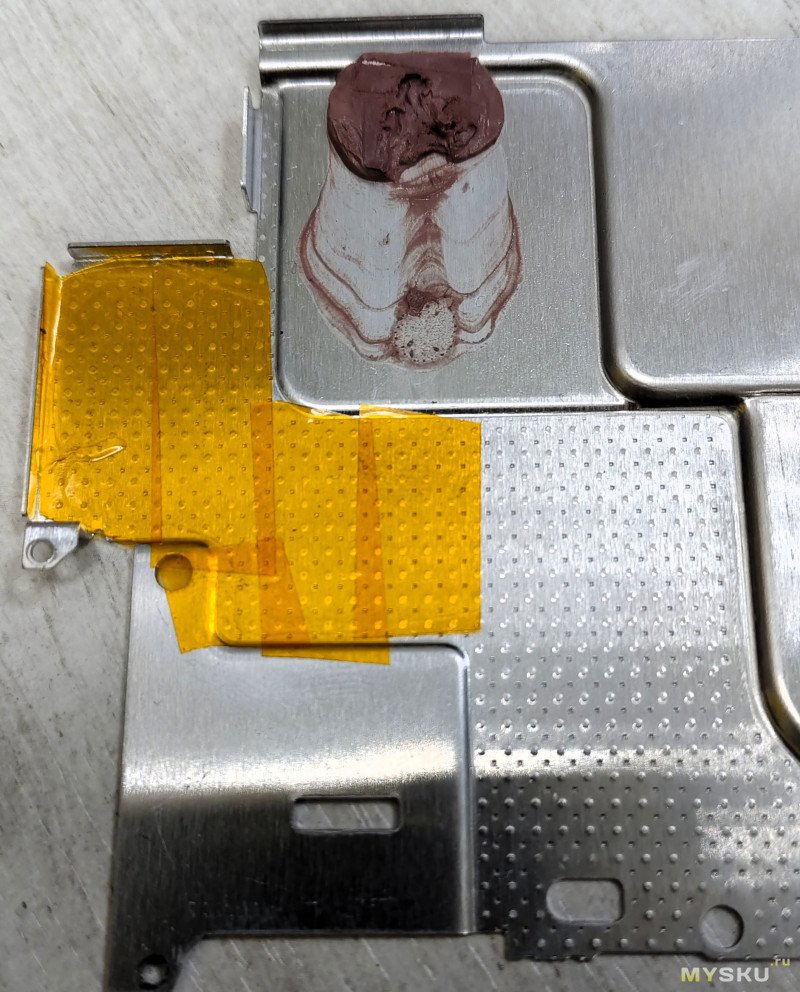

Перед установкой экрана изолируем плату скотчем. Я приклеил его на саму железку в месте нахождения платы

Окончательно собираем консоль и приступаем к настройке. Напоминаю — в теме разобрался поверхностно и в дебри не лез.

Мое дело пайка и проверка работоспособности консоли, поэтому я спросил DeepSeek куда двигаться и получил ответ — скачать пакет Hats и просто извлечь содержимое архива на microSD карту (предварительно отформатировав в fat32). В этом пакете имеется загрузчик Hekate и кастомная прошивка Atmosphere, а так же собраны различные инструменты.

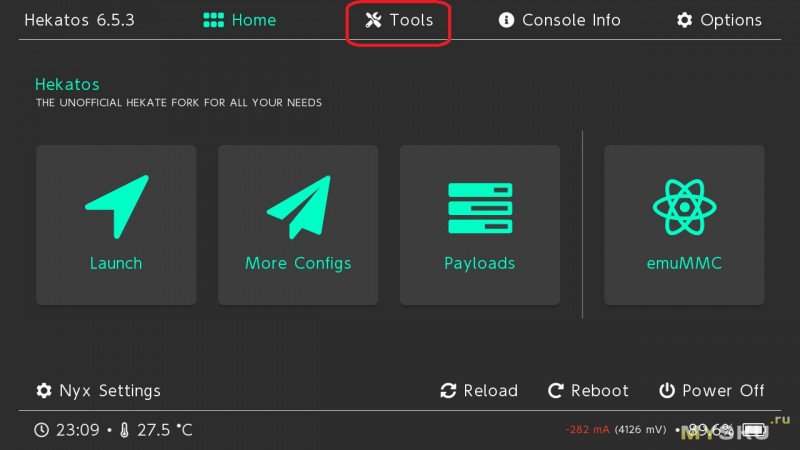

Вставляем флешку и включаем консоль. Загружается меню Hekate. По совету из интернета сделал бэкап sysmmc (т.е заводской прошивки). Переходим в tools

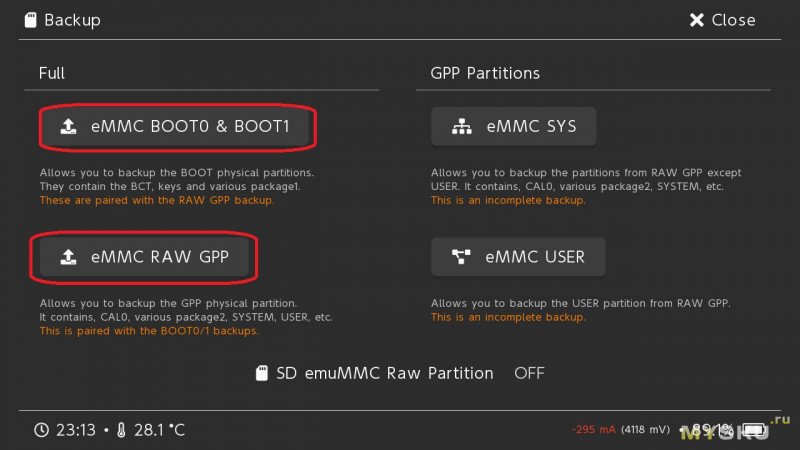

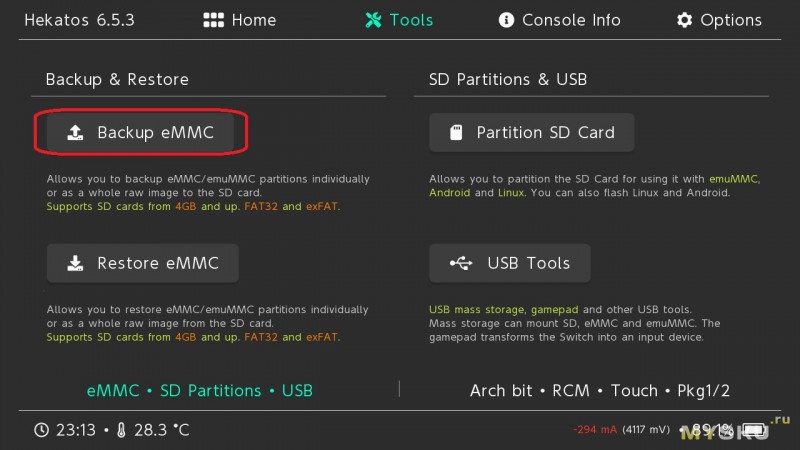

Жмем Backup eMMC

Поочередно нажимаем eMMC BOOTO & BOOT1 и eMMC RAW GPP. Последнее будет долго выполняться — ждем. Бэкап хранится на флешке в /backup (переносим его в надежное место, из из флешки удаляем, что бы место не занимал)

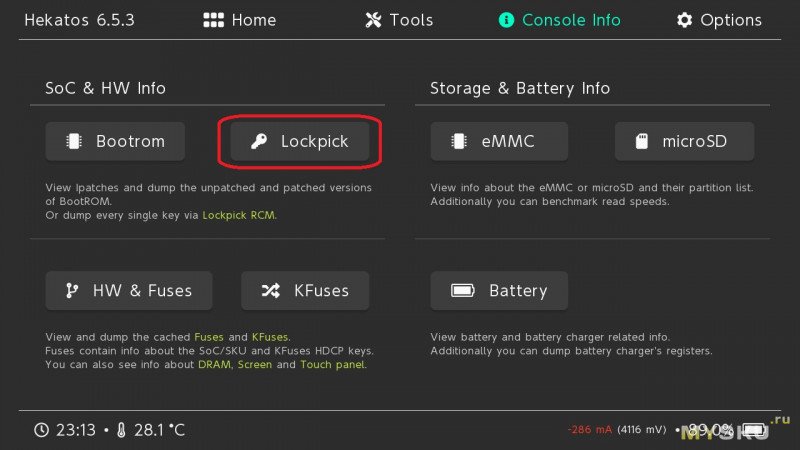

Далее делаем бэкап ключей. Переходим в Console Info, кнопка Lockpick

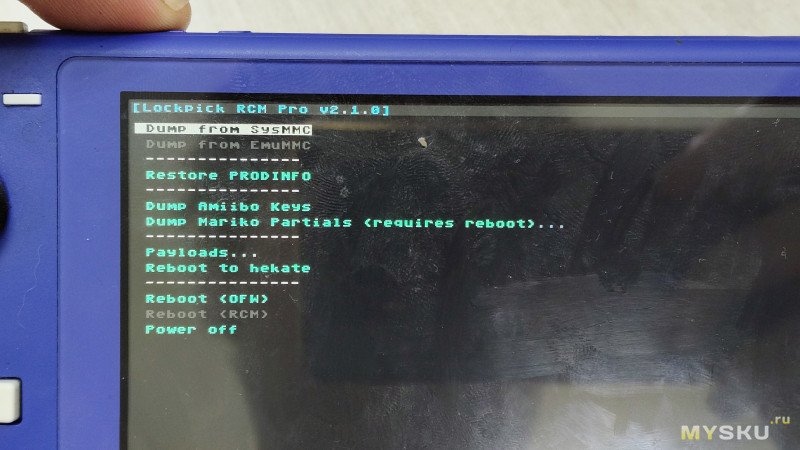

Запускается программа, кнопками громкости выбираем DUMP from SysMMC (выбор кнопкой питания). Ключи находятся на флешке по пути /switch. файл prod.keys, копируем его на пк

Потом в гайдах еще создают разделы и т.д, честно — не вникал, но в моем случае это не нужно. Да и оно мне надо? А потом владельцу объясни, а он с первого раза не поймет, да и возможно со второго и не факт что с третьего. Пусть сам разбирается потихоньку, я покажу как запускать и устанавливать игры и «на этом мои полномочия всё, окончены»

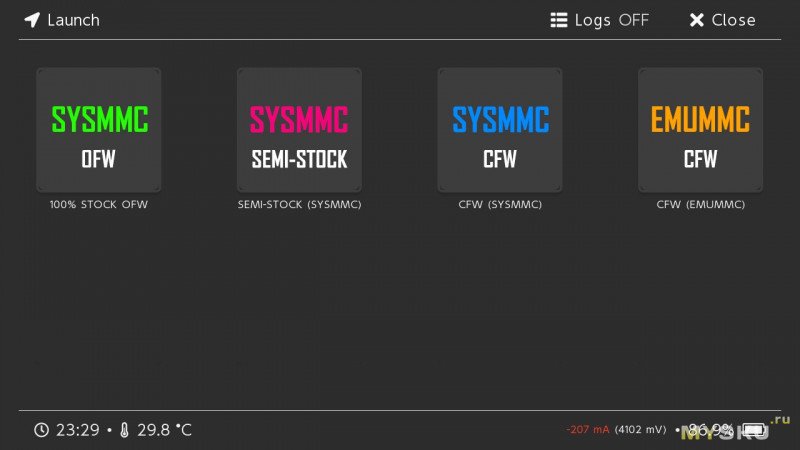

Итак — выбираем Launch и выбираем sysMMC CFW (кастомная прошивка). Если нужна чистая родная прошивка консоли — выбираем первое.

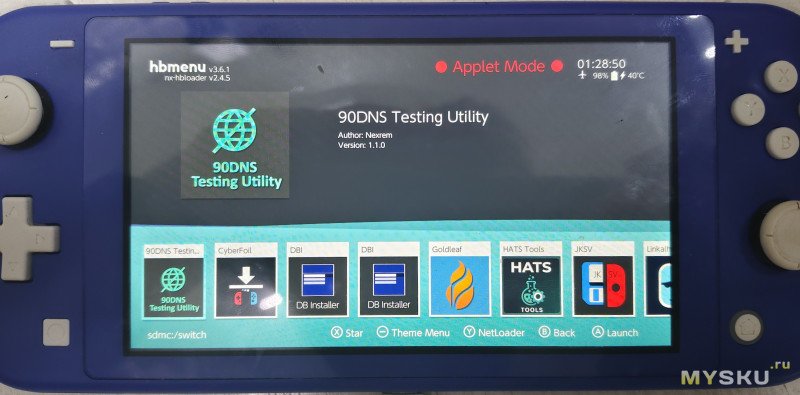

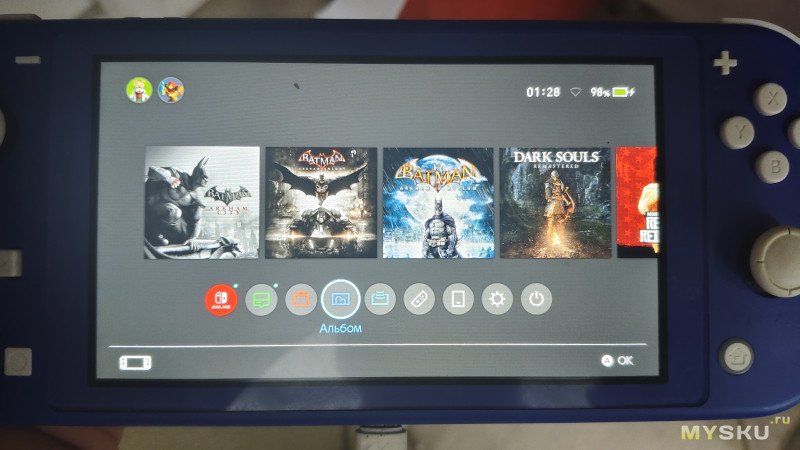

Загружается кастомная прошивка. Для установки игр выбираем Альбом

И запускаем программу DB Installer. Их тут 2 — одно и тоже, просто на русском и английском языке

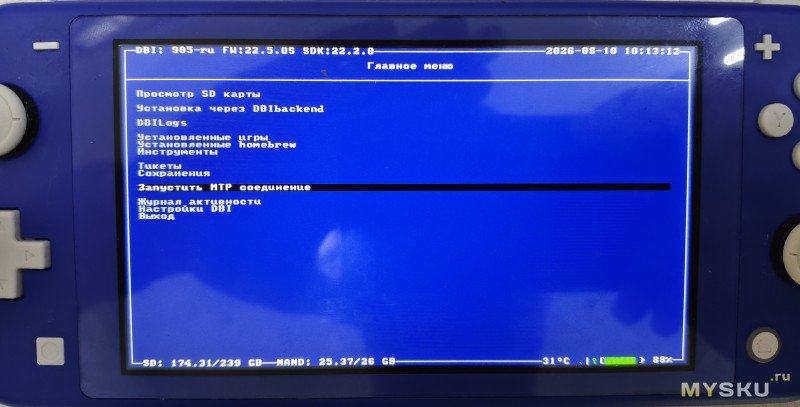

Выбираем Запустить MTP соединение

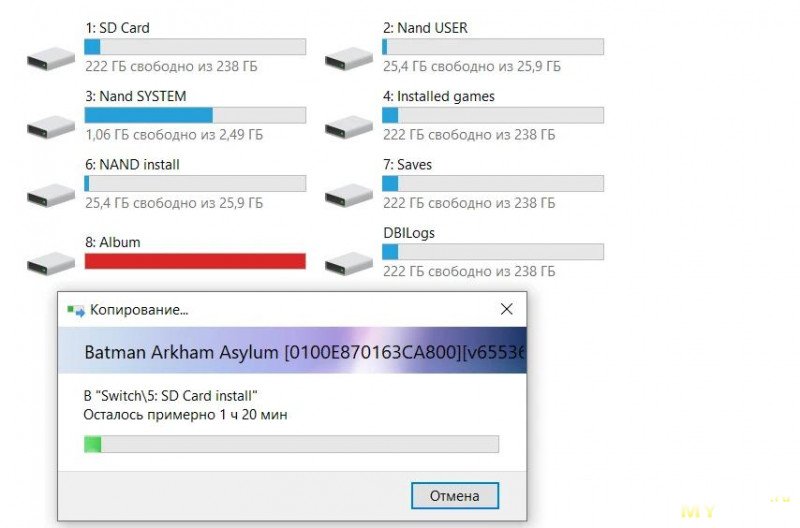

На пк появляется папка Nintendo, а внутри несколько разделов. Игры, взятые для ознакомления и тестирования из «зелёного магазина» копируем в раздел SD card Install (расширение файлов может быть .NSP и .NSZ).

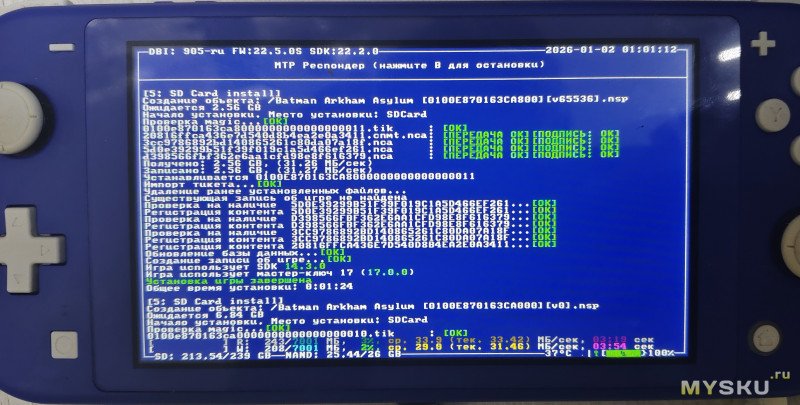

В это время на консоли происходит распаковка и установка игры

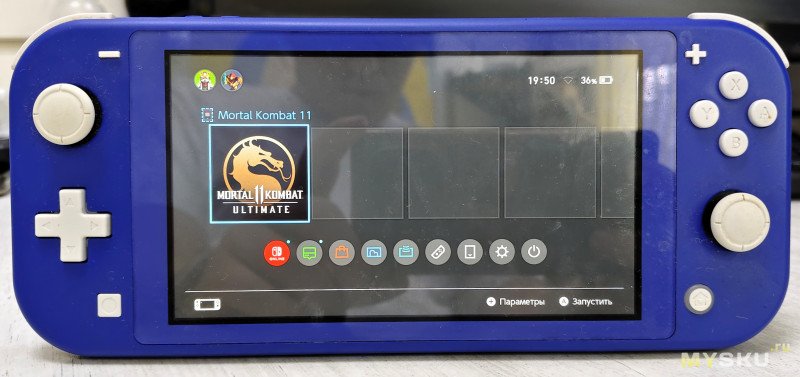

После жмем кнопку B и выходим из программы. На главном экране сразу появляется игры, в которые можно сразу поиграть.

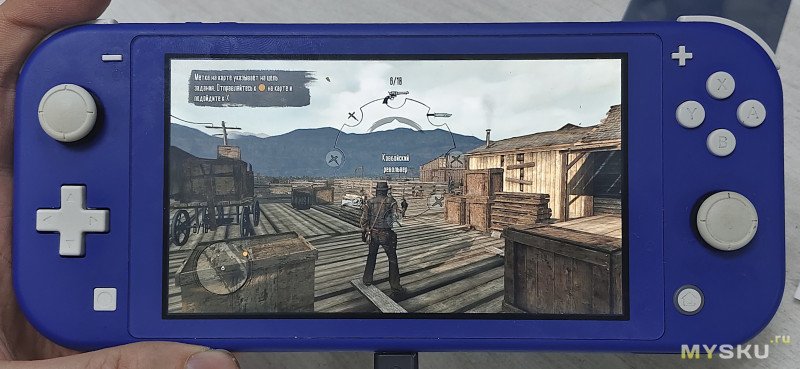

Поиграв некоторое время никаких проблем не обнаружил. Консоль отдал счастливому владельцу)

Про остальные фишки и функции прошитой консоли не расскажу, знаю что можно установить эмуляторы других консолей, android и даже linux и наверняка много чего еще интересного.

Но не мне, не тому кто будет ей пользоваться это не нужно). Поэтому на этом всё.

Спасибо за внимание!
