Телевизор 55" DEXP U55E9000K | Замена подсветки

Приветствую!

Телевизор перестал показывать, и вы видите только силуэты при ярком освещении? Скорее всего, проблема в подсветке. Это довольно распространенная поломка, и в большинстве случаев её можно исправить, заменив светодиодные ленты или отдельные диоды.

В этой статье я расскажу и покажу процесс разборки и замены светодиодной подсветки в телевизоре DEXP U55E9000K

DEXP U55E9000K — краткие характеристики:

Экран: 55″, 4K Ultra HD (3840×2160), Direct LED, 60 Гц, яркость 280 кд/м², контрастность 5000:1, угол обзора 178°.

ОС и Smart TV: Android (AOSP).

Память: 1,5 ГБ ОЗУ, 8 ГБ ПЗУ.

Тюнеры: DVB‑S2/S/C/T2/T.

Звук: 12 Вт (2×6 Вт), динамики JBL, Dolby Digital, объёмное звучание.

Интерфейсы: 2×HDMI 1.4, 1×USB 2.0, Ethernet, компонентный вход, CI/PCMCIA, S/PDIF, выход на наушники.

Дополнительно: Wi‑Fi, DLNA, HDMI CEC, TimeShift, запись на USB, Miracast, телетекст.

Год выпуска: 2019.

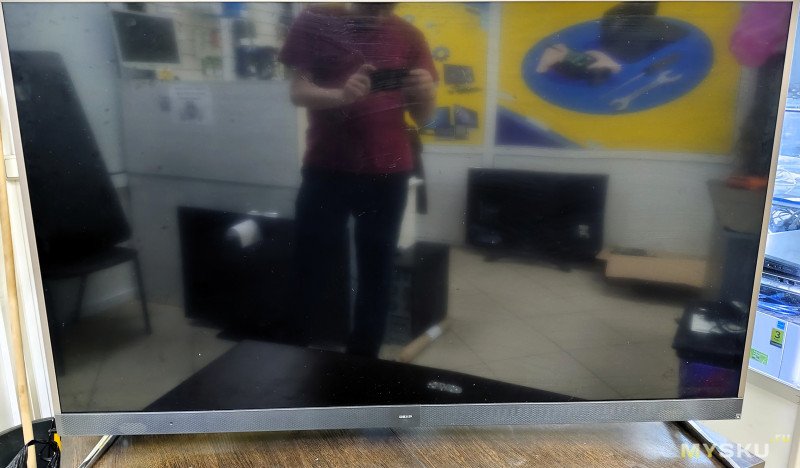

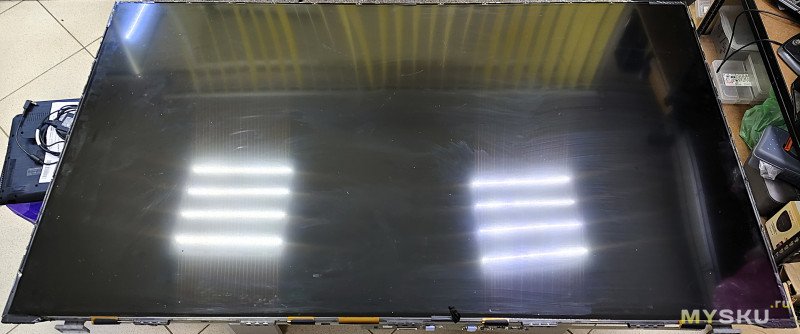

В ремонт принесли телевизор с проблемой — сначала работал, но через энное время отключался, а позже и вовсе перестал показывать изображение, но звук остаётся. Под ярким фонариком картинку можно разглядеть — следовательно плата и матрица исправны, проблема в подсветке

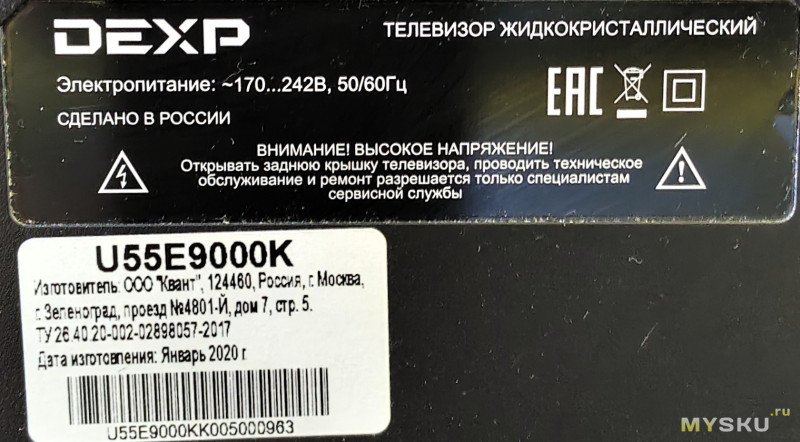

Модель выпуска начала 2020 года

Если с подсветкой в целом понятно, то почему телевизор рандомно в разное время отключается? Вскроем тв и надеюсь обойдемся неисправными конденсаторами

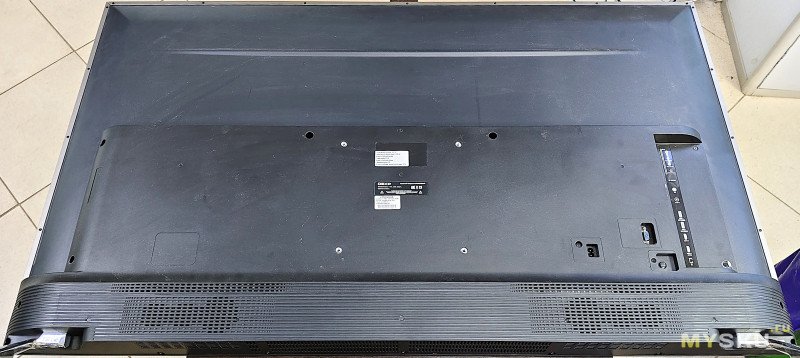

Разберем телевизор. Располагаем его на ровной поверхности, откручиваем винты, снимаем крышку.

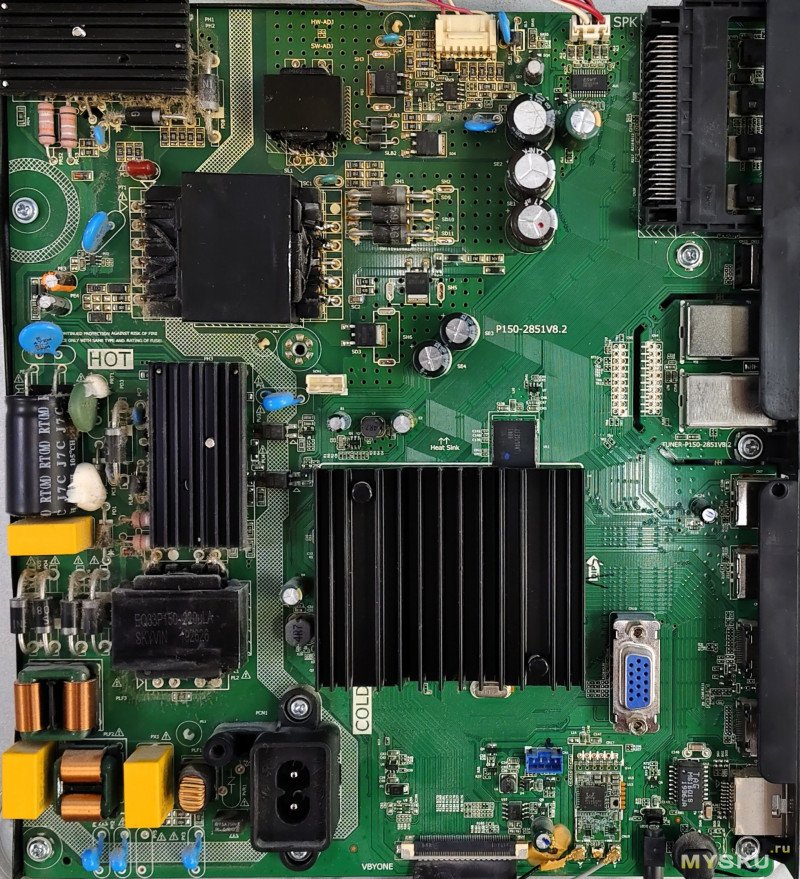

Внутри системная плата с блоком питания P150-2851V8.2. И на ней было 2 вздутых конденсатора, но на фото я их уже заменил

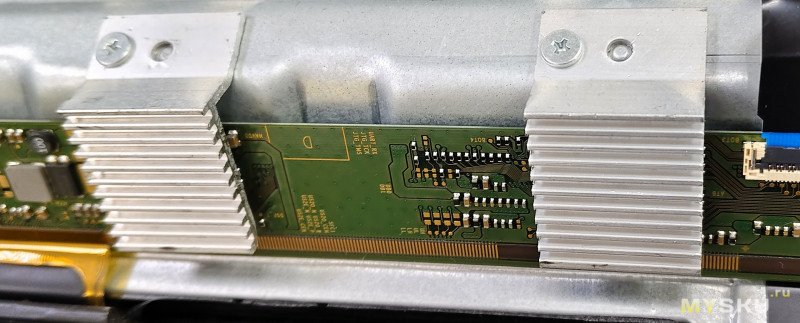

У платы матрицы имеются радиаторы, такое впервые вижу

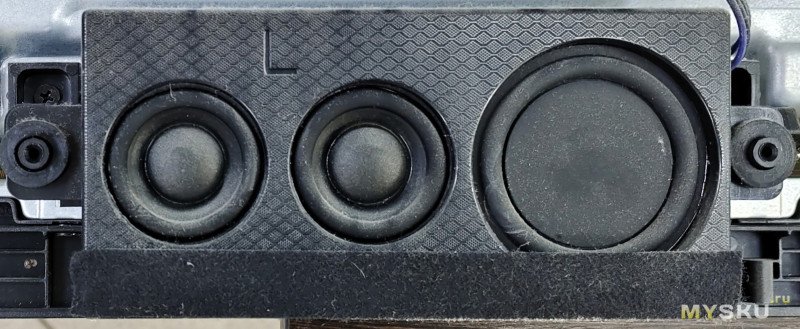

Динамики по внешнему виду обещают неплохой для телевизора звук

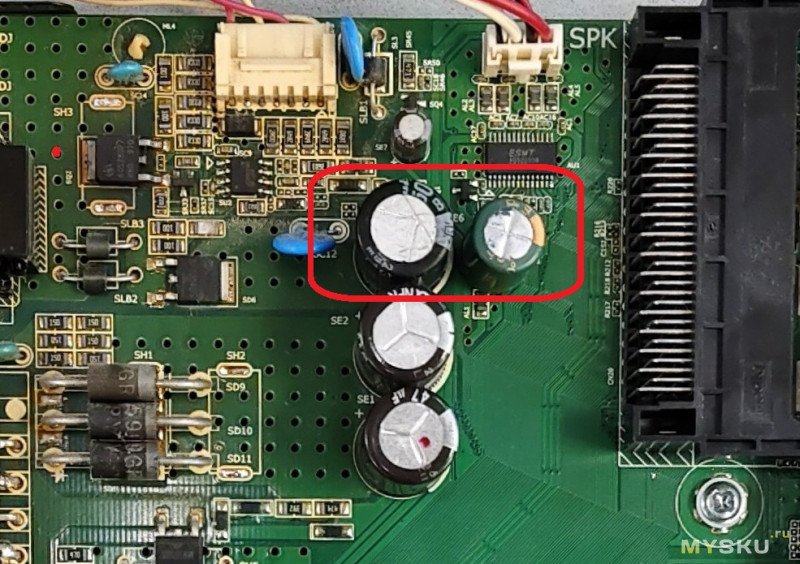

Насчет вздутых конденсаторов. Эти два внешне явно просились, чтобы из поменяли, я это уже и сделал

Их номиналы 22uF 250v и 470uF 16v. Первый относится к подсветке, второй — не скажу, да и не важно. Заменим их и возможно и подсветка запустится, что происходило уже не раз ранее в других тв. Но в итоге она не запустилась и проверив LED тестером подсветку узнал — работает только половина (почему сразу не проверил — не знаю, но электролиты в любом случае надо было заменить). Поэтому разбираем телевизор дальше.

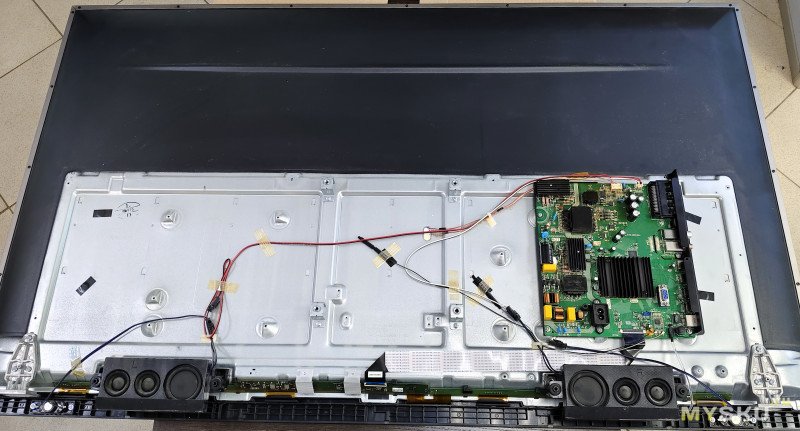

Отключаем шлейфы и провода от системной платы, откручиваем винты и снимаем её. Так же откручиваем радиаторы плат матрицы, сами динамики

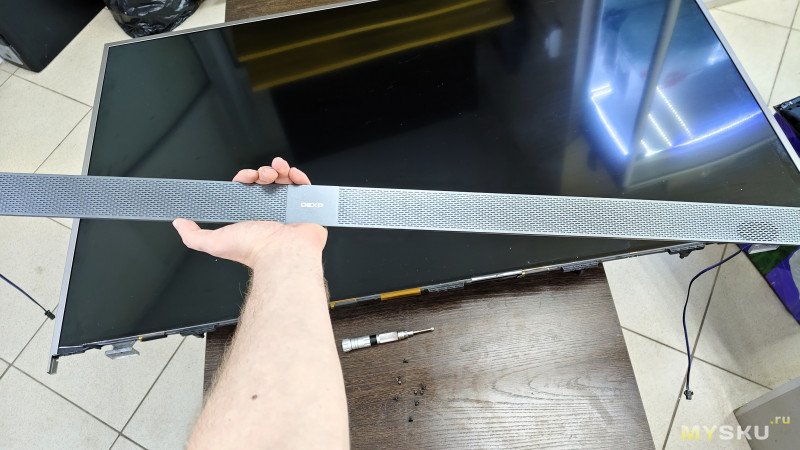

Откручиваем винты, удерживающие нижнюю панель и снимаем её. Перед этим телевизор лучше перевернуть экраном вверх (чтобы матрица не прогибалась снизу при переворачивании корпуса)

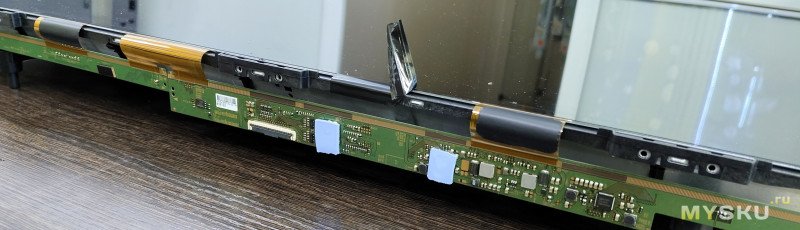

Аккуратно извлекаем из пластиковых креплений платы матрицы

Далее снимаем металлические рамки матрицы. Для этого сзади откручиваем маленькие винтики и после сдвигаем каждую часть рамки в разные стороны и снимаем их

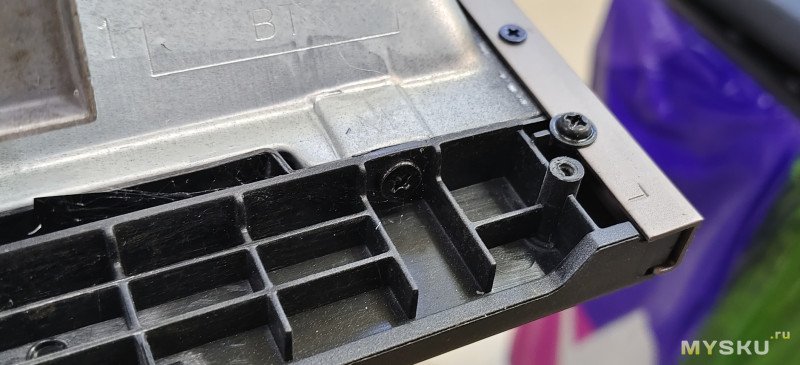

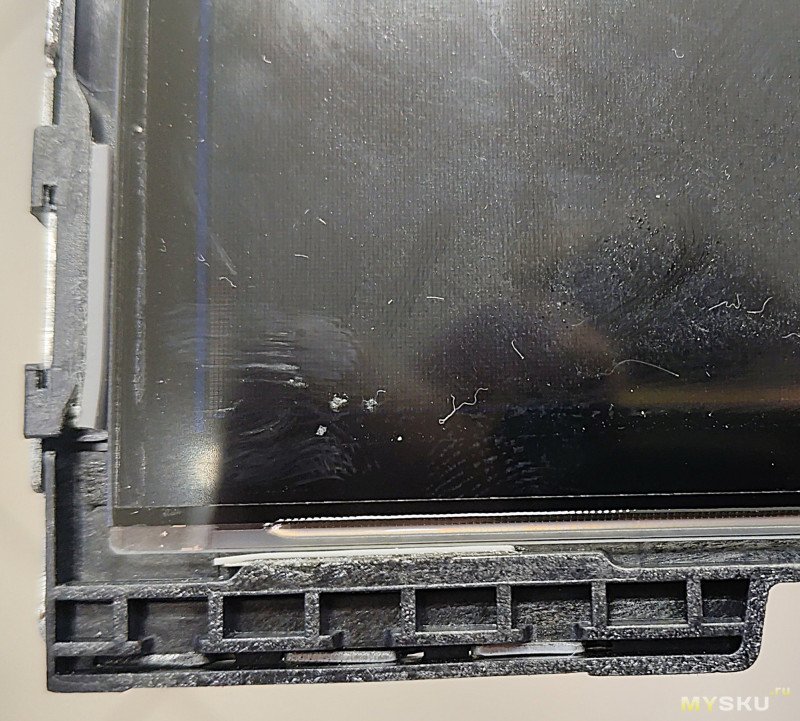

В каждом уголке по краям к рамке приклеены резинки — во время обратной сборки нужно, чтобы стекло легло не на них, а так же как и было, в углубление рамки

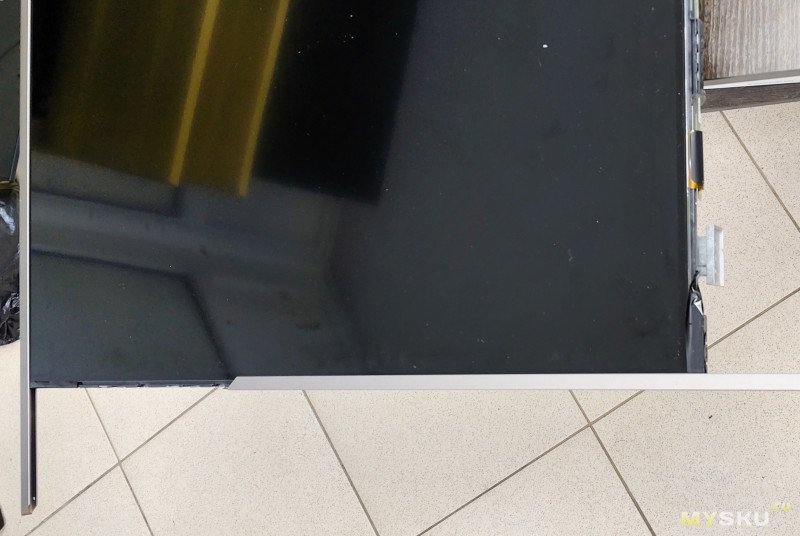

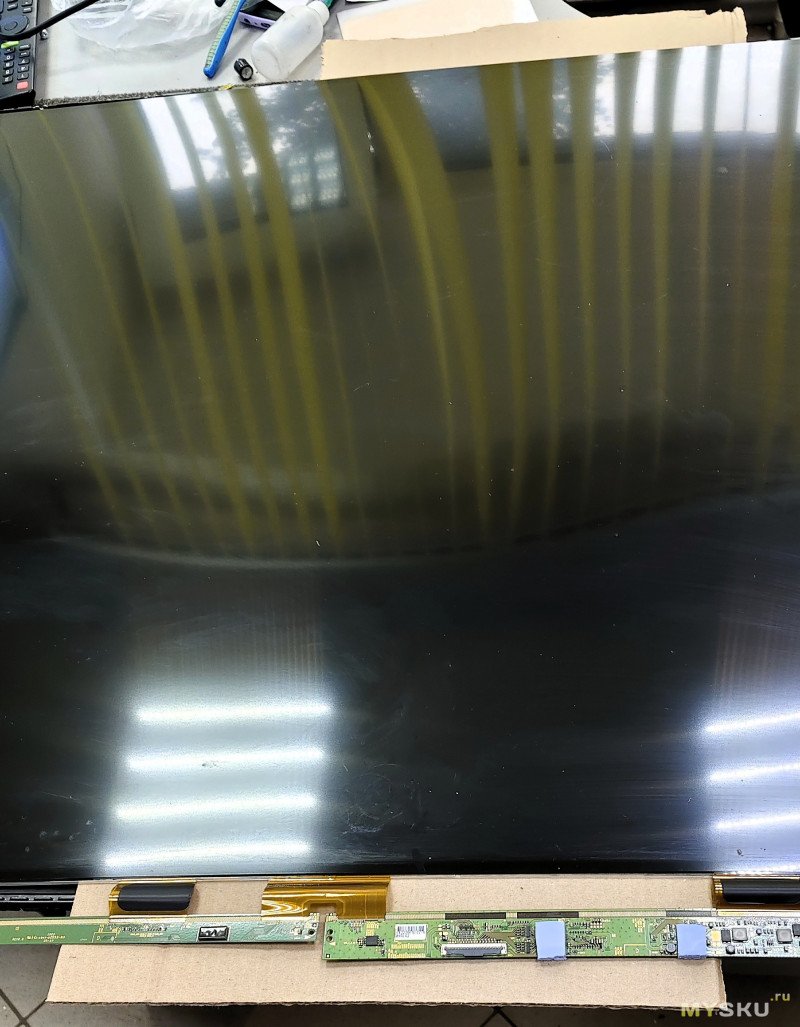

Снимаю матрицу. Конструкцией из присосок так и не обзавелся, поэтому для жесткости сверху и снизу подкладываю под стекло картон и поднимаю (придерживая матрицу большим пальцем).

Есть еще один вариант — отщелкнуть верхнюю и нижнюю часть рамки и снять поддерживая всё это вместе. Так даже лучше — пластик даст дополнительную жесткость и матрица будет меньше изгибаться. Почему так не сделал — не знаю, значит была какая то причина, которую сейчас не вспомню

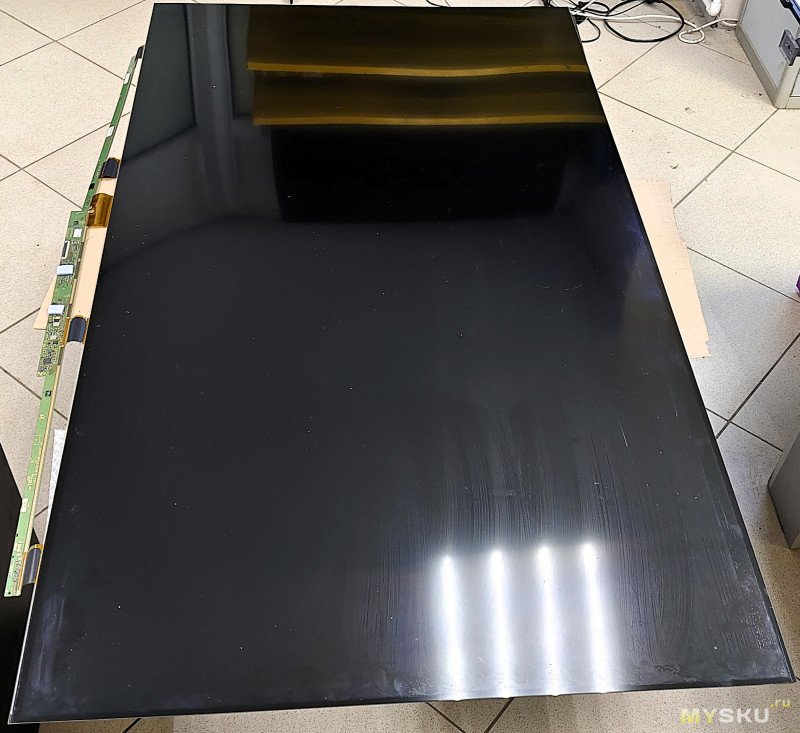

Переносим на свободное ровное чистое место

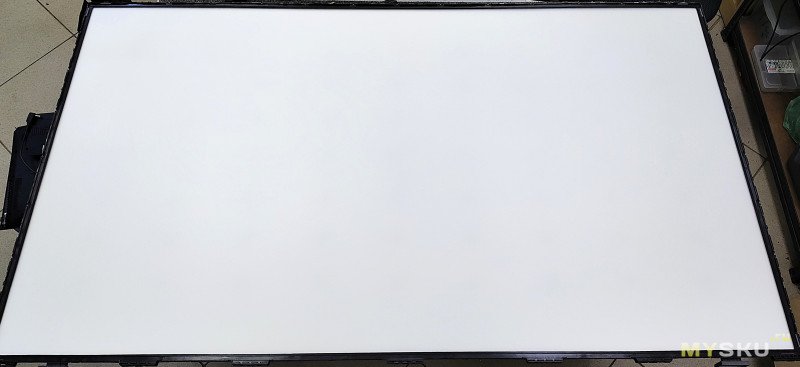

Отщелкиваем пластик по краям и снимаем рассеиватели (их не разделяем, потом и пыль убирать и можно перепутать последовательность плёнок)

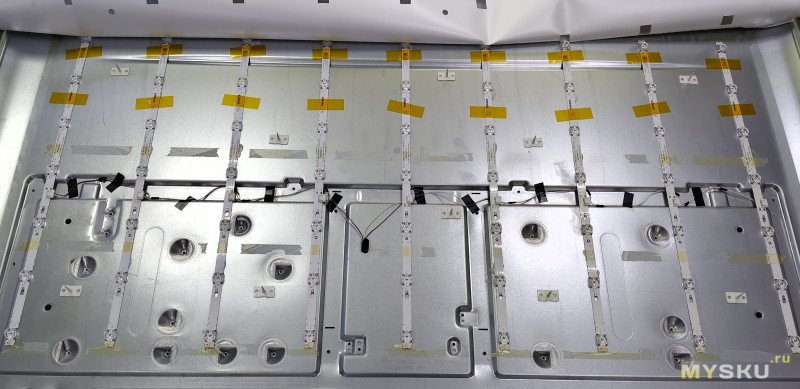

Подсветка состоит из 63-х трёхвольтовых светодиода

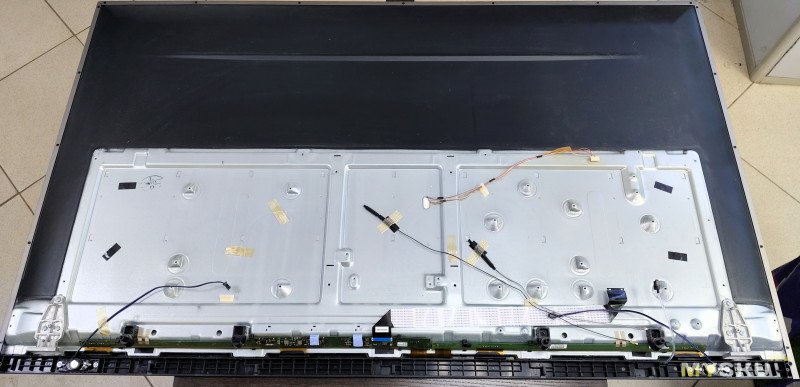

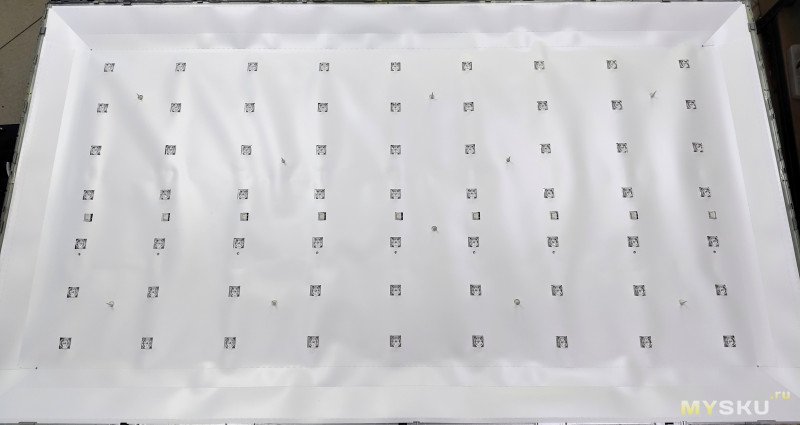

Снимаем отражатель. Он приклеен на двухсторонний скотч и до конца его снимать не обязательно, только до момента, когда он уже не мешает снять планки.

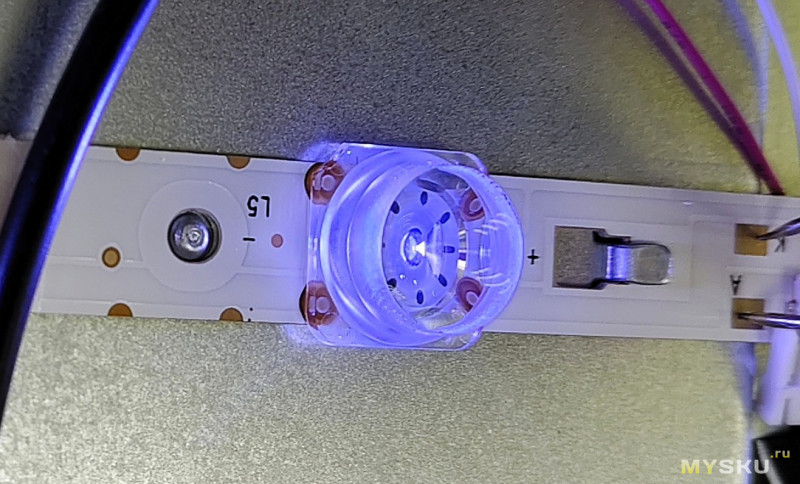

Проверяю — все светодиоды светят с синим оттенком

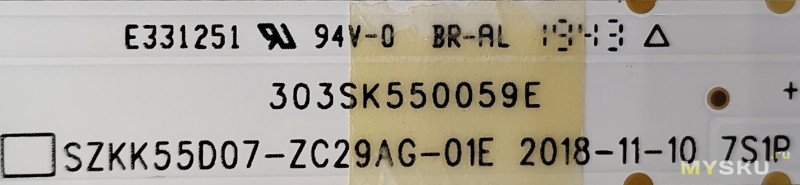

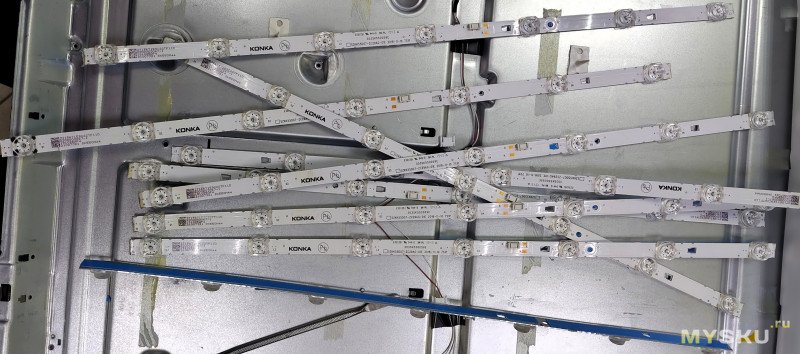

Маркировка планок szkk55d07-zc29ag-01e

Начинаю искать по маркировке и..

Сейчас появились в доставкой из Китая озон, а тогда, месяц назад ничего не было.

Перспектива перепаивать все 63 шт, а после еще и клеить линзы (а надо чтобы еще без пятен была картинка) меня вообще не радовала и я стал искать. Нашел лот на аукционе в Красноярке, связался с продавцом и выкупил за 1000 р (еще и доставка столько же). Да, б/у, но включаются все равномерно и отличий в яркости нет. Надеюсь они были мало б/у, но кто знает...

Собираем всё в обратной последовательности. После установки матрицы проверяйте, чтобы углы и стороны матрицы лежали в углублении внутренней рамки и только после этого устанавливайте внешнюю рамку.

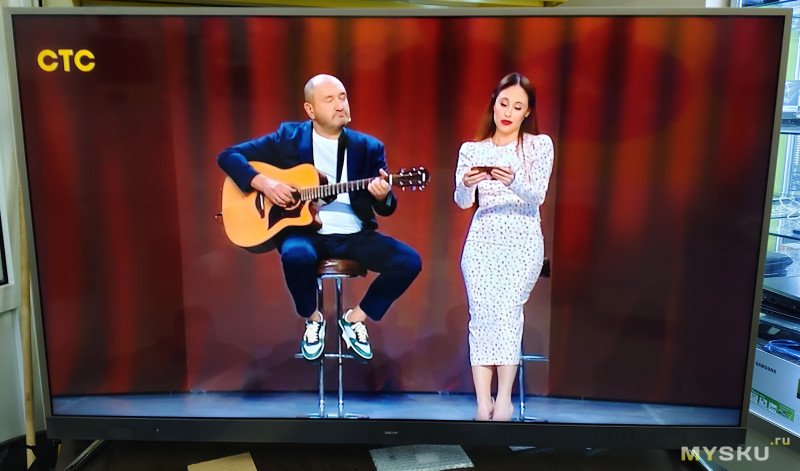

Включаем — всё отлично, работает, засветов и пятен не наблюдаю

Теперь нужно снизить ток на подсветку для продления срока службы установленных планок

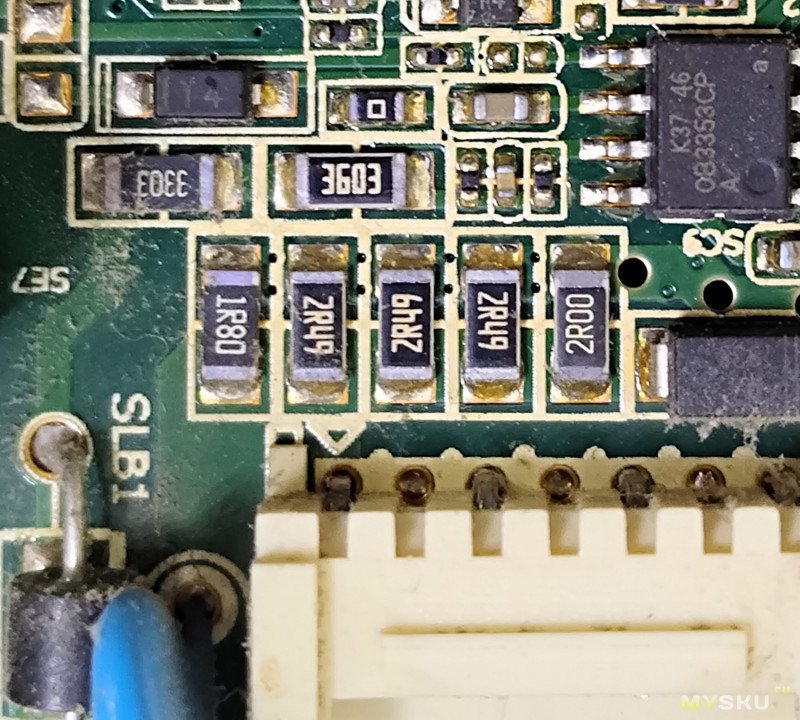

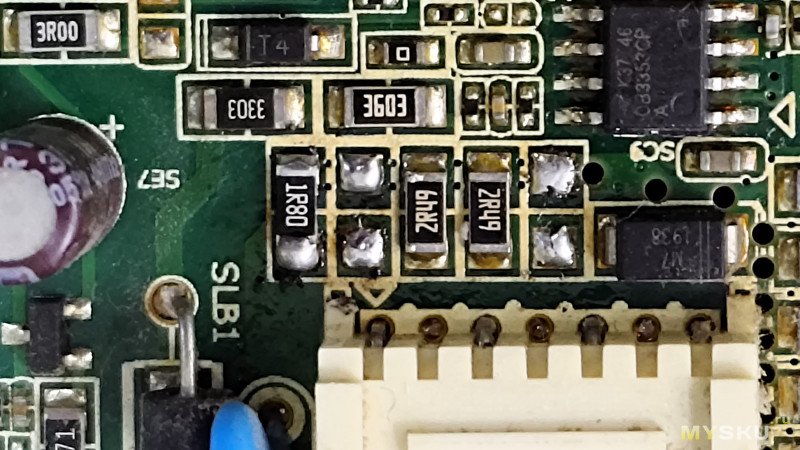

Под коннектором подсветки есть параллельно соединенные низкоомные резисторы (0.442 Ом)

Для снижения тока нужно пропорционально повысить сопротивление, для этого убираем 1-2 резистора. Я убрал на 2.49 и 2 ома, итоговое сопротивление получилось 0.736 ома, что на 40% больше и на эти 40% уменьшился ток

Даже при таком, казалось бы, значительном снижении тока яркость картинки осталась на хорошем уровне, и это в хорошо освещенном помещении.

Кто не хочет этим заниматься — можно в настройках уменьшить параметр «Подсветка» (не яркость и контрастность — эти параметры к яркости самой подсветки не относятся). Но настройки могут и сбиться, а резисторы надежнее)

На этом у меня всё, спасибо за внимание.

Удачных ремонтов!
