Хомаж, реконструкция Panerai Ref. 3646

Добрый день, мой новый обзор на часовую тему, очередной хомаж Panerai, кому интересно приглашаю под кат.

Недавно я выкладывал обзор на хомаж часов Panerai Ref. 6154, кто не читал может ознакомиться mysku.club/blog/misc/107485.html

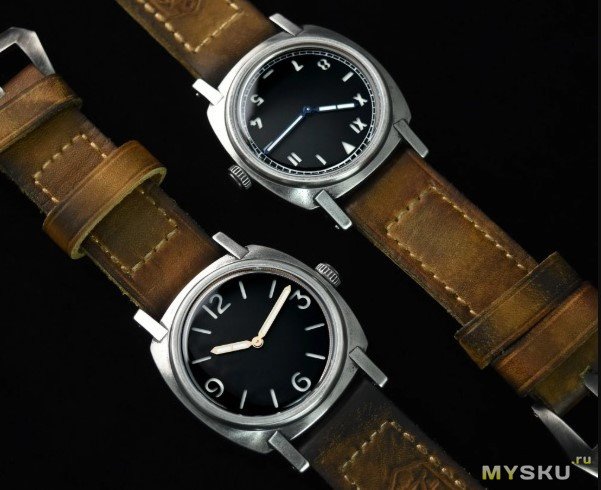

Я довольно продолжительное время увлекаюсь хомажами (некоторые любители часов обязательно в комментариях назовут это – подделками) по тематике Panerai. Основные комплектующие сейчас приобретаются в Китае. В основном это недорогие корпуса по моделям Luminor и Radiomir, но иногда встречаются очень интересные варианты. Так пару лет назад на площадке АлиЭкспресс появились часы «по мотивам» очень редкой модели Panerai Prototipo Uno 1961, часы были в стальном исполнении и из часовой бронзы CUSN8. Сейчас данных моделей часов я в продаже не видел, выглядели они вот так

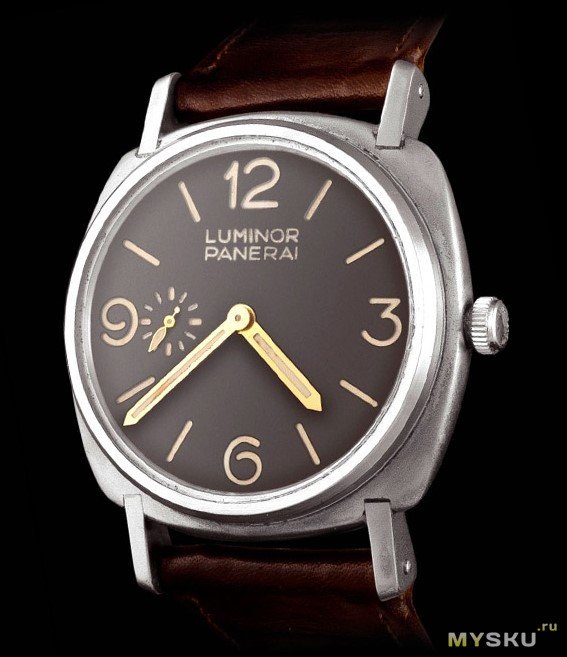

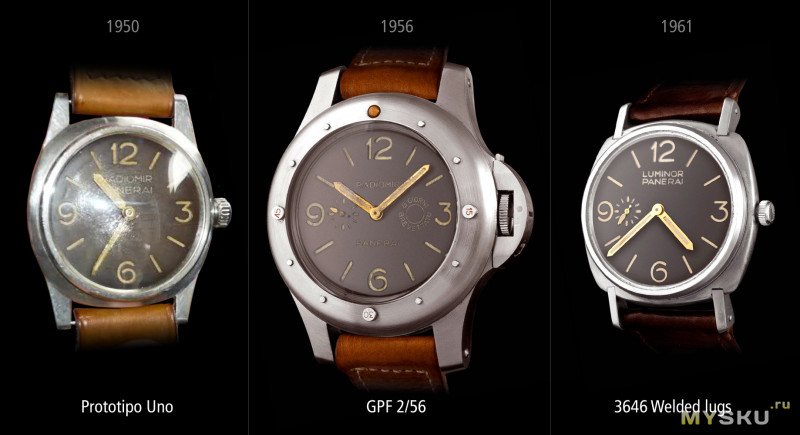

Как и в предыдущем обзоре много информации я получил сайта perezcope.com (далее – Перескоп), всем кого заинтересовала история винтажных часов Panerai рекомендую посетить этот сайт. Вот такими были оригинальные часы прототипной серии Prototipo Uno
А именно модель 1961 года

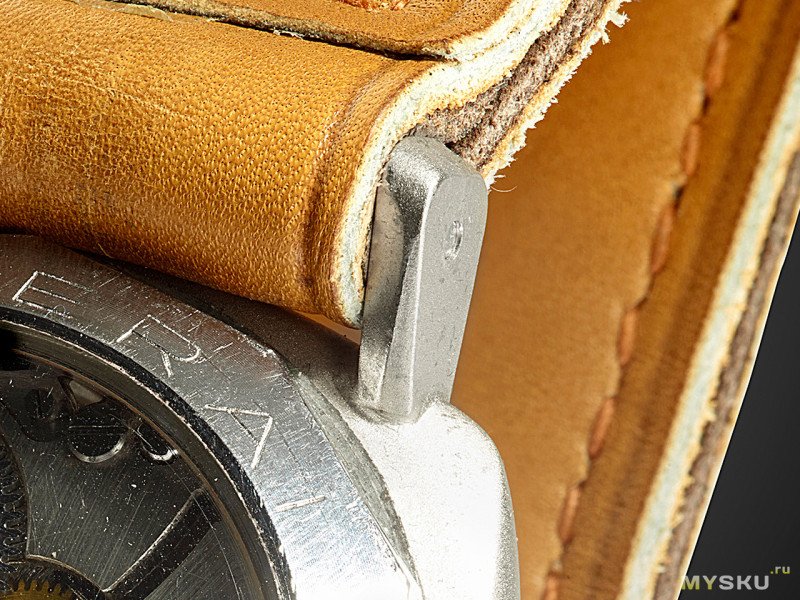

У данной модели интересная история, дужки для крепления ремешка впаивались в вырезанные в корпусе отверстия, где ранее паялась проволока для ремешка.
Есть такая легенда, что после Второй мировой войны в мастерских Panerai во Флоренции, в тайнике, были обнаружены 30 часов Ref. 3646, формат «подушка» с проволочными дужками, которые и были использованы для производства прототипов Prototipo Uno, дальше прототипов данная модель в серию так и не пошла.

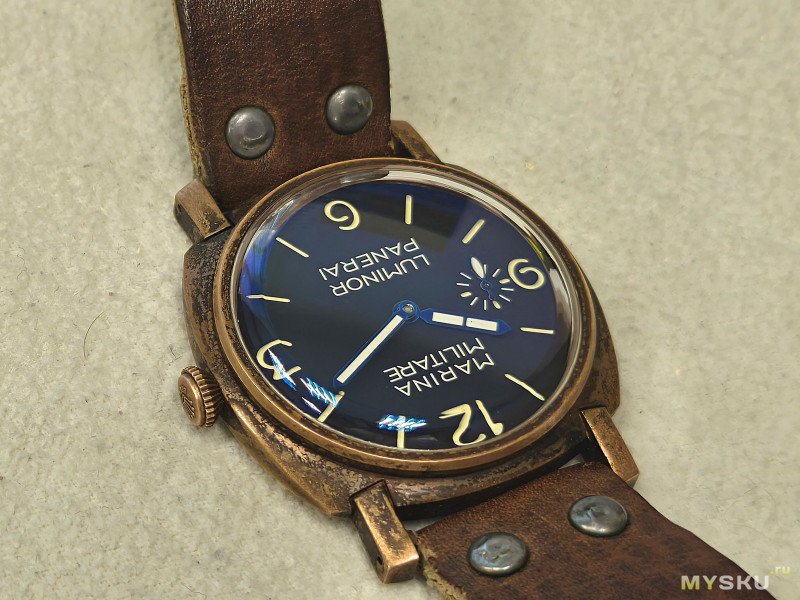

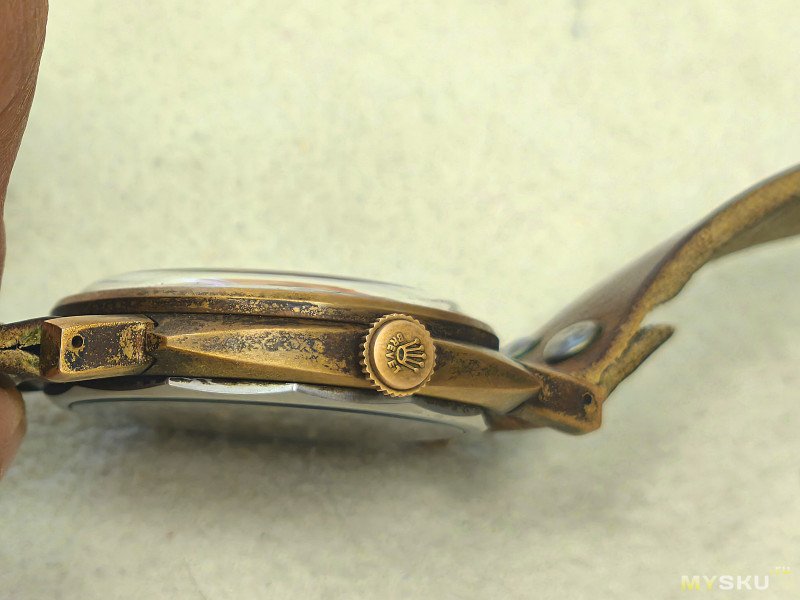

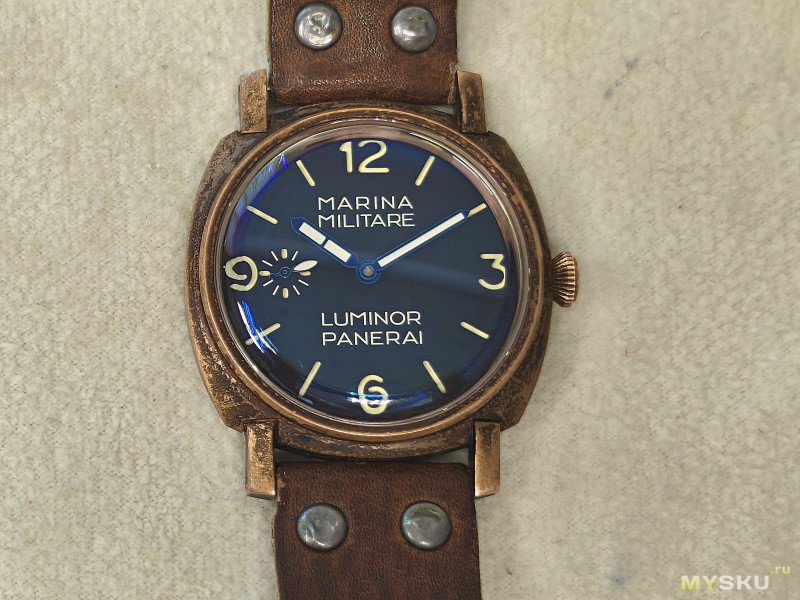

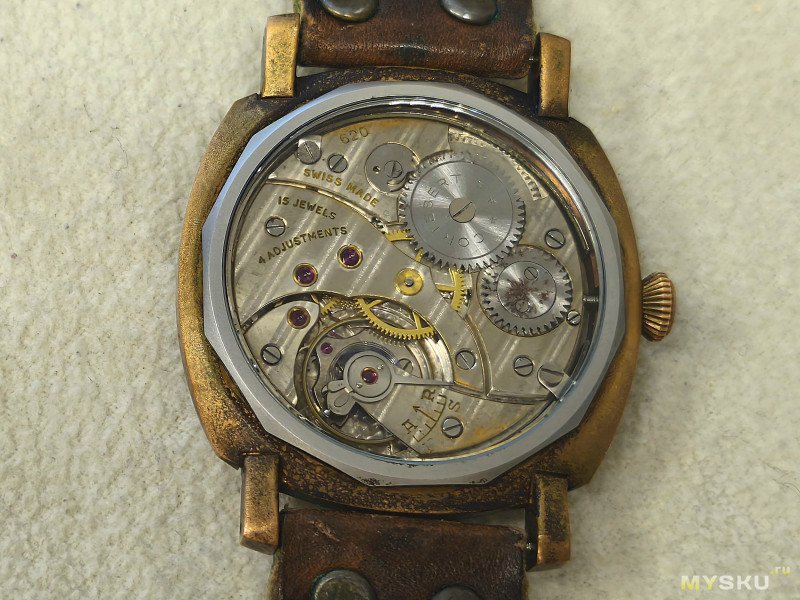

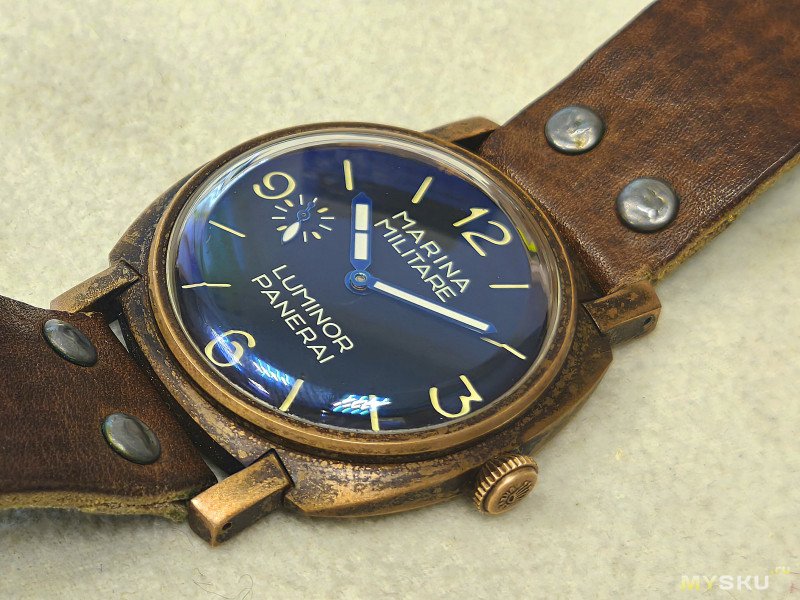

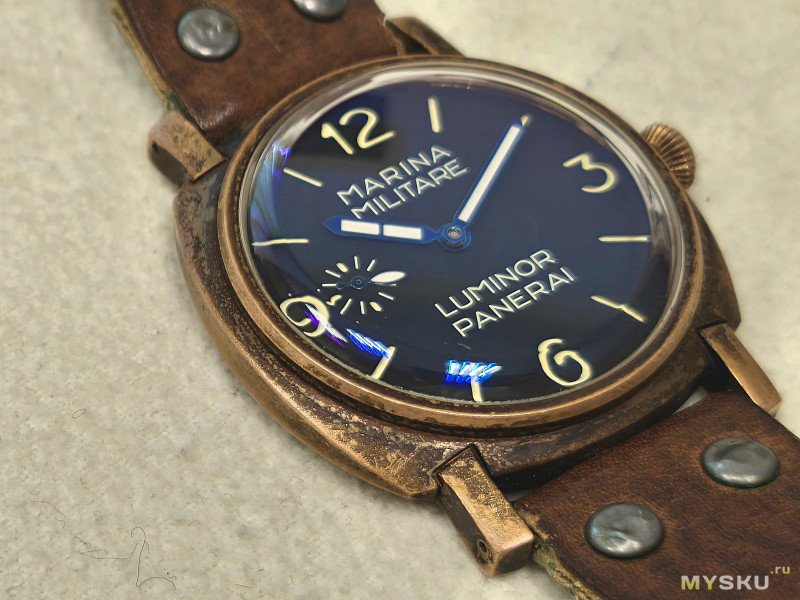

В бронзовом исполнении в оригинале таких моделей часов у Panerai не было, однако тогда я хотел именно часы из бронзы. Я купил такие часы на АлиЭкспресс и вместо установленных в часах механизма ST3600 (клон ETA 6497), часовым мастером по моей просьбе был установлен механизм Cortebert 620. Как бы там ни было, получившиеся часы мне очень понравились и остались в моей личной коллекции. Обзор на данные часы я не писал.
В этом же обзоре я хочу рассказать о моем следующем проекте на модель Ref. 3646 с циферблатом California.

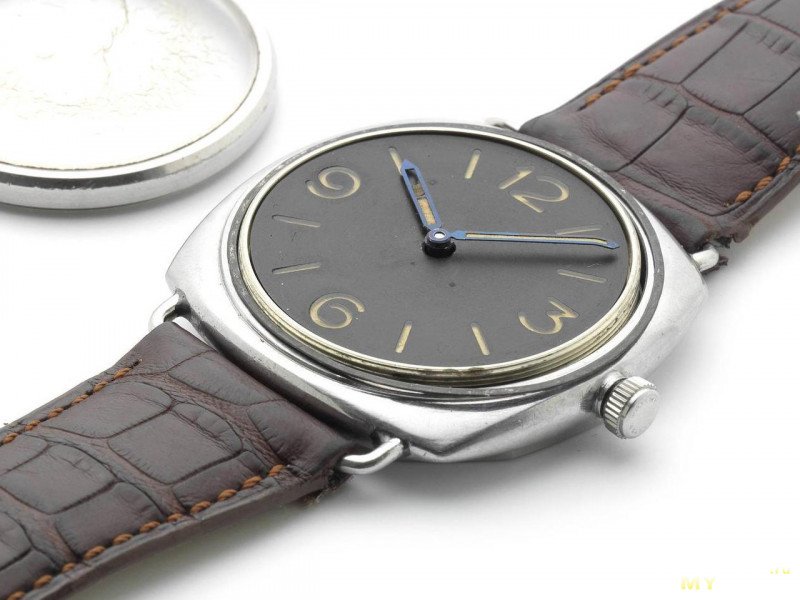

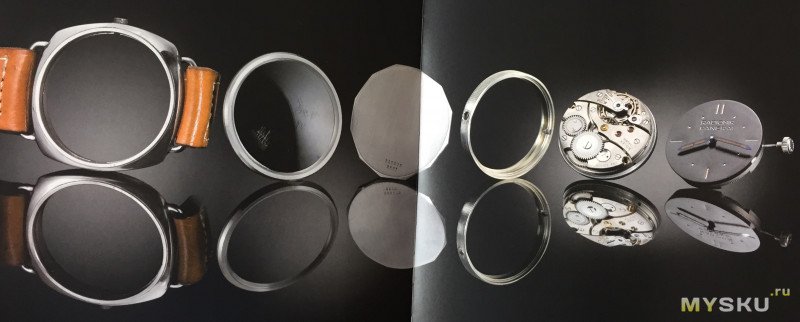

Корпус часов Ref. 3646 состоял из нескольких частей: проставочное кольцо с наружной резьбой в который вставлялся и фиксировался механизм с циферблатом, безель со стеклом который накручивался на простовочное кольцо и задняя крышка которая так же накручивалась на простовочное кольцо. Безель и задняя крышка закручивались в противоположных направлениях и зажимая средний корпус между собой, образуя в сочетании со уплотнениями герметичный корпус. Подобную конструкцию корпуса ранее придумал и запатентовал Rolex. Корпус имел форму «подушки» с припаянными проволочными дужками для ремешка часов. Вот фото
Более информативное кликабельное фото по ссылке perezcope.com/wp-content/uploads/2015/12/2533_case_construction.jpg

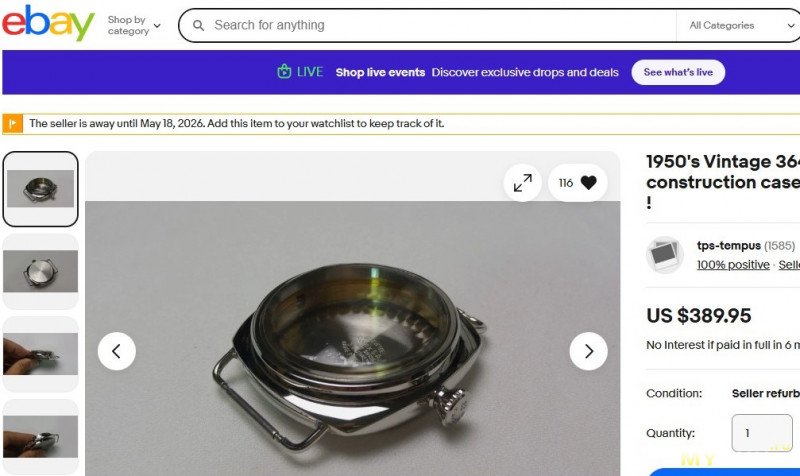

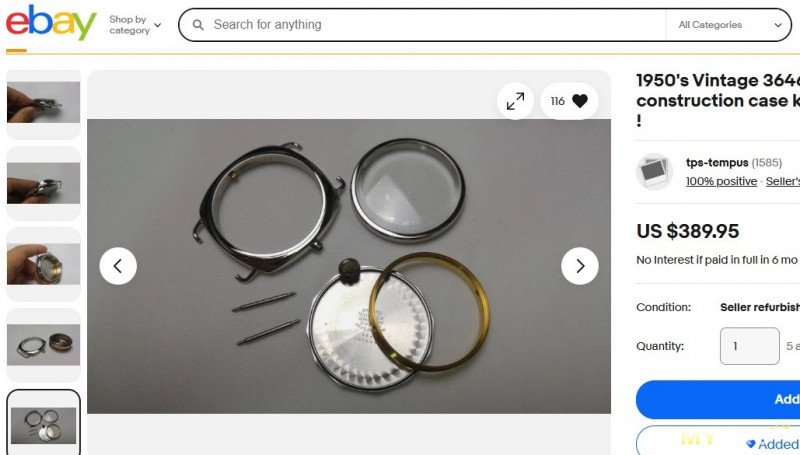

Я давно хотел себе часы в подобном корпусе. Есть похожий к оригиналу вариант корпуса на Ebay, на сколько помню, делают такое умельцы из Малазии, очень неплохая реплика оригинального корпуса. Но цена почти в 400$ + доставка и услуги посредников на корню убивали весь энтузиазм www.ebay.com/itm/134517492382
Относительно недавно на АлиЭкспресс появился похожий корпус для часов. Для своего проекты и был приобретен такой корпус, только с прозрачной задней крышкой (продавец предлагает несколько вариаций корпуса).

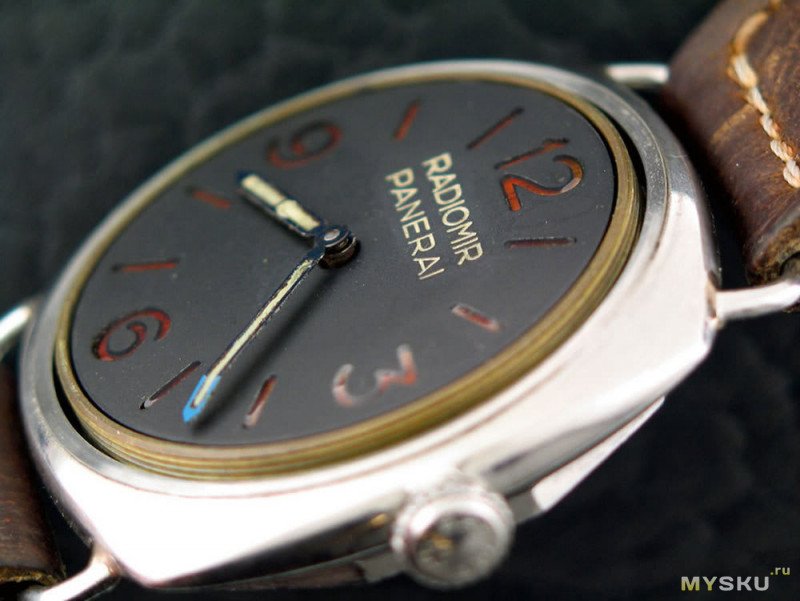

Далее циферблат, если коротко часы Ref. 3646 выпускались в разное время с разными циферблатами, изначально был черного цвета сендвич с надписью RADIOMIR PANERAI с арабскими цифрами.
Позднее были варианты с циферблатом сендвичем черной цвета без написания бренда производителя, то есть без вообще каких либо надписей, так же с арабскими цифрами. Есть версия, что собственники Panerai делали подобные циферблаты по заказу нацистских «боевых пловцов» и не хотели указывать свой бренд на часы для Kriegsmarine — военно-морской флот Германии периода Второй мировой войны.

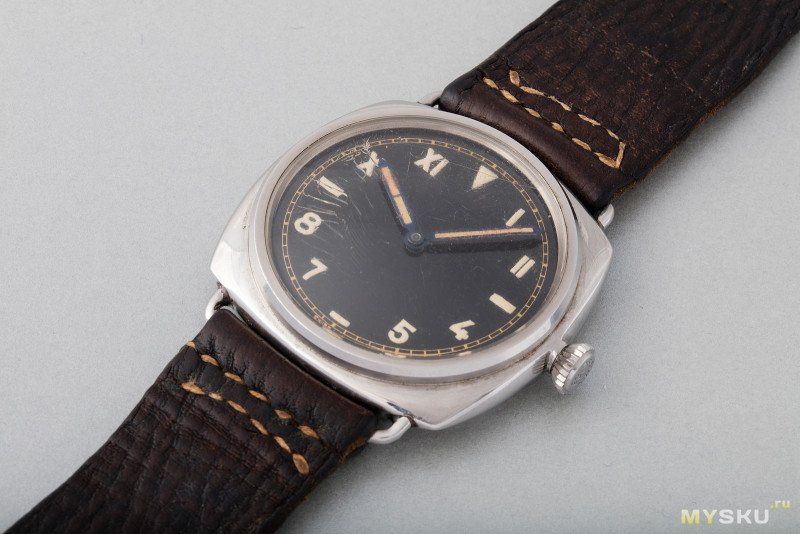

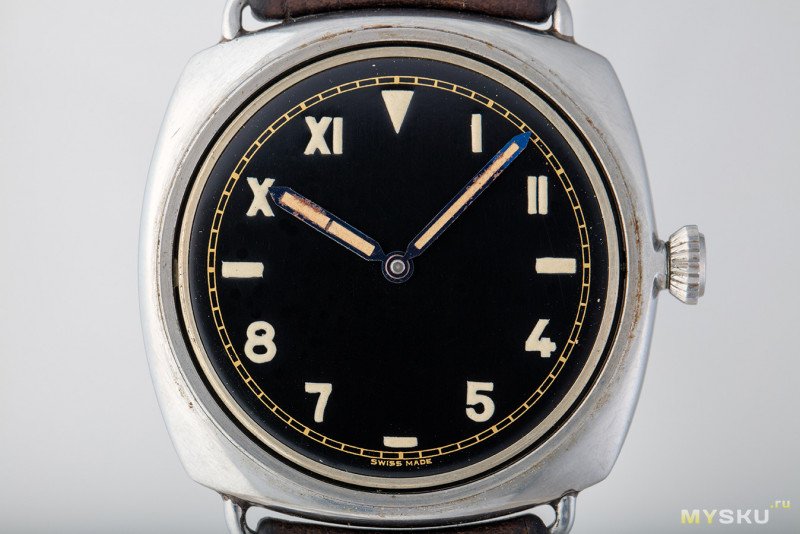

И третий условный вариант – однослойный циферблат так же без указания бренда черной цвета с частично арабскими и частично римскими цифрами, такой циферблат получил название «California»
Данный циферблат был разработан компанией Rolex в конце 30 начале 40-х годов прошлого века, и есть на некоторых моделях бренда того времени. Rolex раньше рекламировала его как «безошибочный радиевый циферблат» из-за его превосходной читаемости, запатентовали они этот циферблат в 1942 году. Именно такой циферблат я и хотел установить в свои часы.
Стрелки синие «карандаши»
Механизм в оригинальных часах был установлен Rolex 618. Более подробно о механизме можно прочитать в предыдущем обзоре, не буду повторяться, чтобы не утомлять читателя. По традиции в проекте собирались двое часов, одни я хотел собрать на ETA 6498, вторые себе в коллекцию на механизме Cortebert 620 который очень и очень близок к оригинальному Rolex 618.

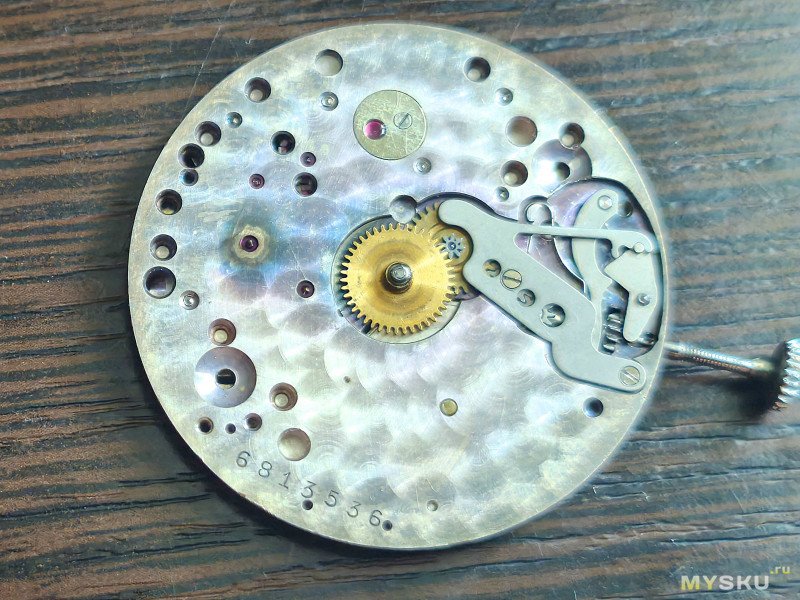

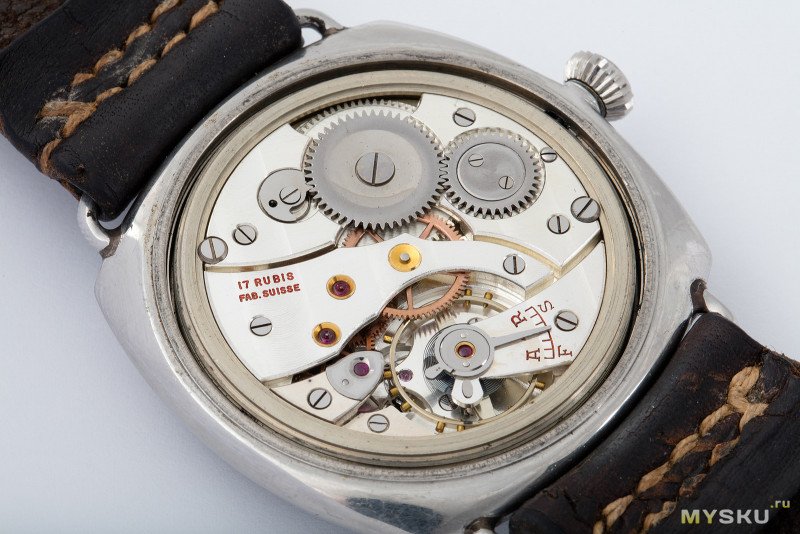

Хочу добавить, что реконструкция часов, которую я описываю в этом обзоре делалась по мотивам часов производимых в мастерских Panerai Флоренции, при оккупации нацистами в 1944 году, по версии некоторых исследователей, для ВМФ рейха. В тот период, согласно легендам, владелец Panerai чуть ли не лично привозил из Швейцарии обезличенные комплектующие от Rolex (корпуса, циферблаты, механизмы без маркировки бренда). Вот, например механизм без надписи Rolex
Согласно версии исследователей, Rolex не хотел ассоциироваться с нацистским режимом, но продолжала отправлять комплектующие к часам во Флоренцию, чтобы защитить Джузеппе Панераи (собственник), его семью и сотрудников от мести нацистов.
Итак, для нового часового проекта были заказаны:
— корпус за 11,5 тысруб. https://aliexpress.ru/item/1005010715439343.html
— циферблат 900 руб. https://aliexpress.ru/item/1005009966596220.html
— второй циферблат так же 900 руб., по ссылке заказа таких циферов уже нет, ссылка на аналогичный https://aliexpress.ru/item/1005010149631196.html
— стрелки 400 руб. https://aliexpress.ru/item/1005009040318020.html
Через 3 недели с разрывом в 3-5 дней, все комплектующие были у меня.
Фото распаковки по обыкновению и по забывчивости на радостях не сделал. Но там как обычно, серый пластиковый пакет с пакетами товаров, в общем ничего интересного.

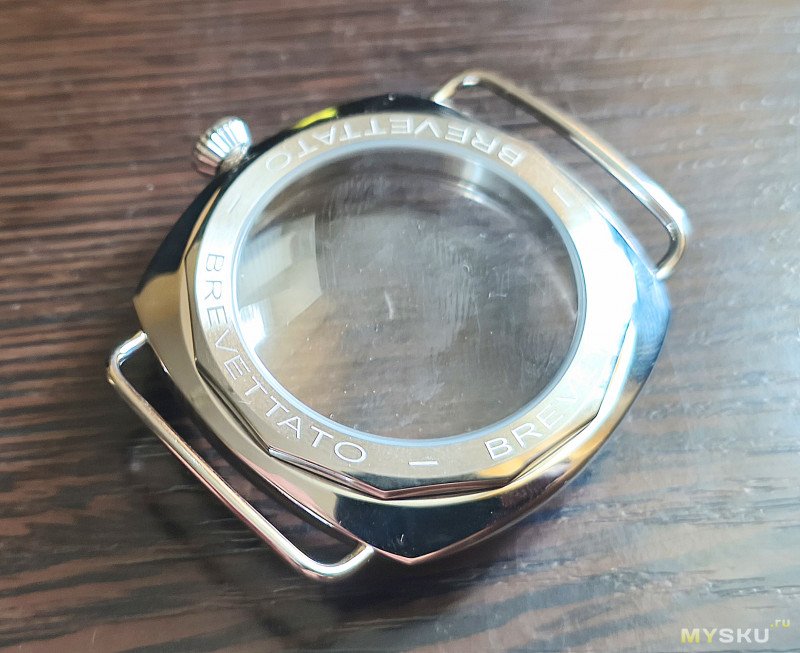

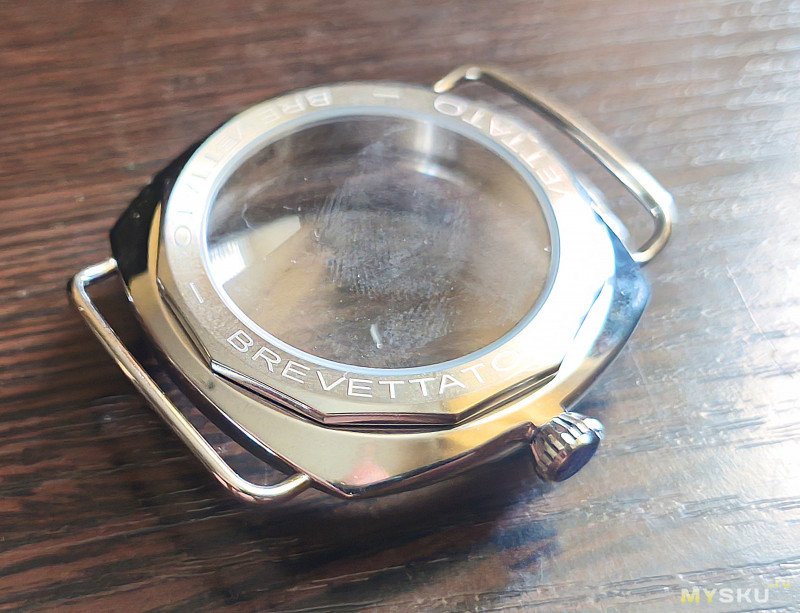

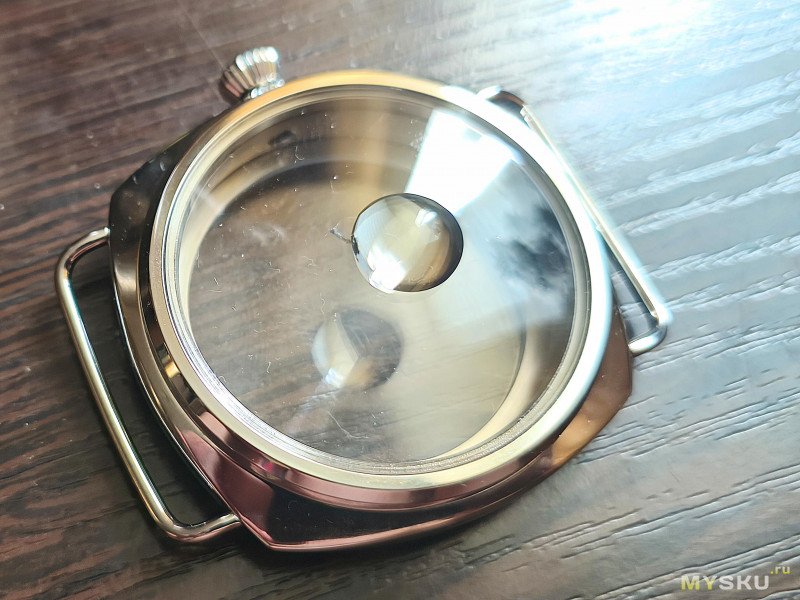

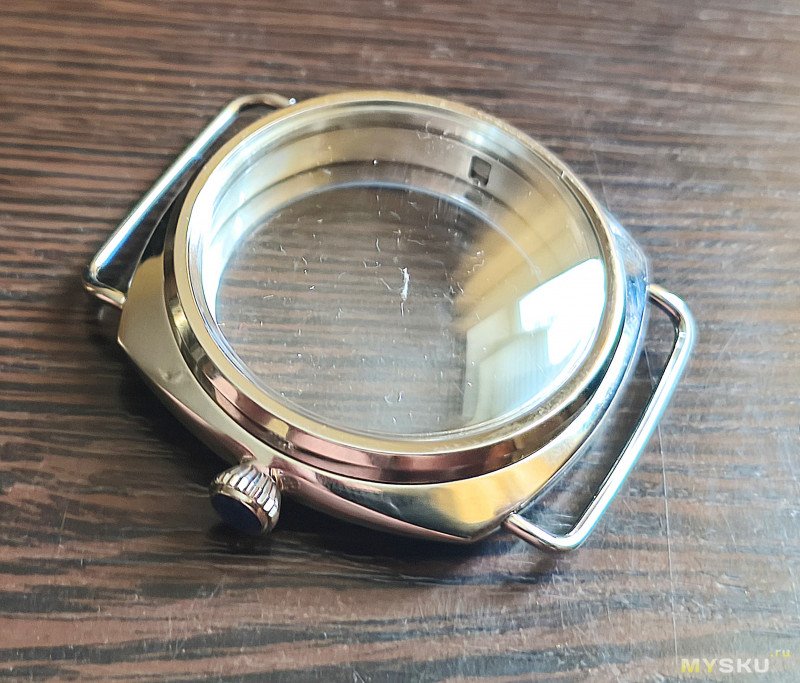

Начнем с корпуса, вот такой у него внешний вид

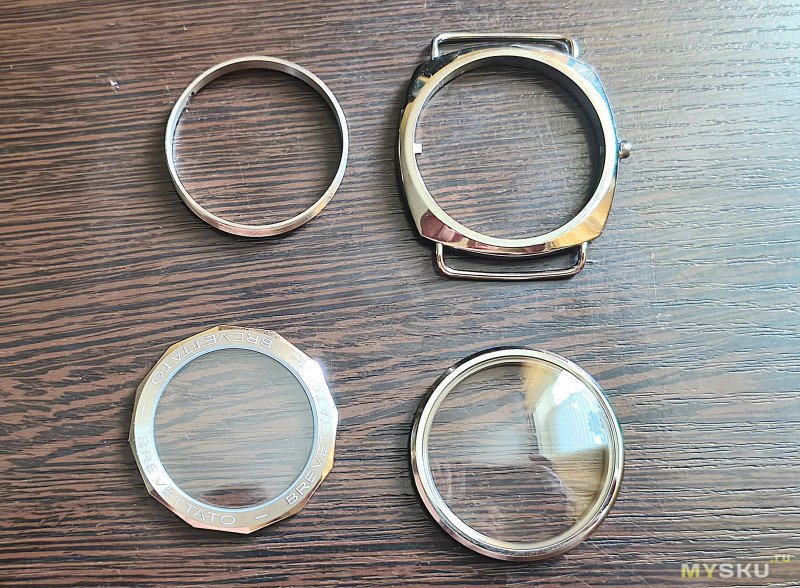

Как и писал выше корпус разборный, состоит из верхнего безеля со стеклом, проставочного кольца с резьбой, корпус, заднего крышки со стеклом и заводной головки (заводная головка почему-то на фото отсутствует)

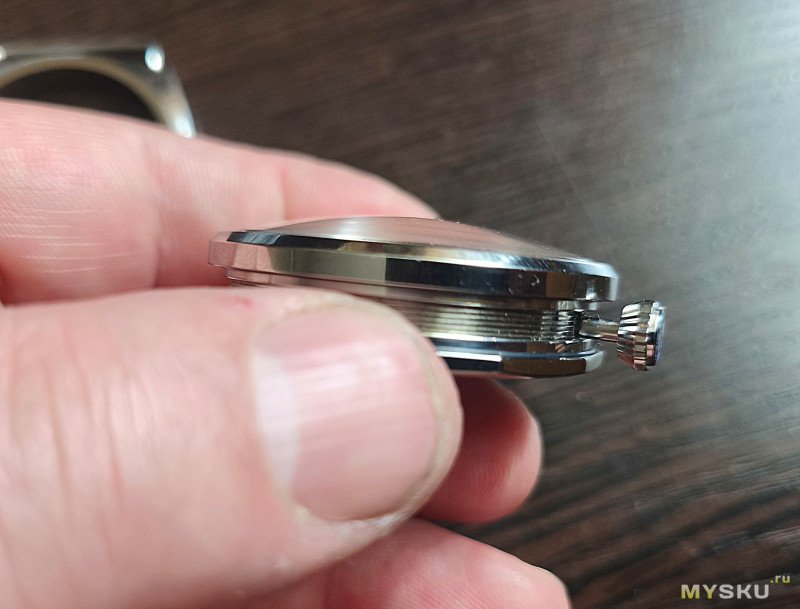

Заводная головка на резьбе

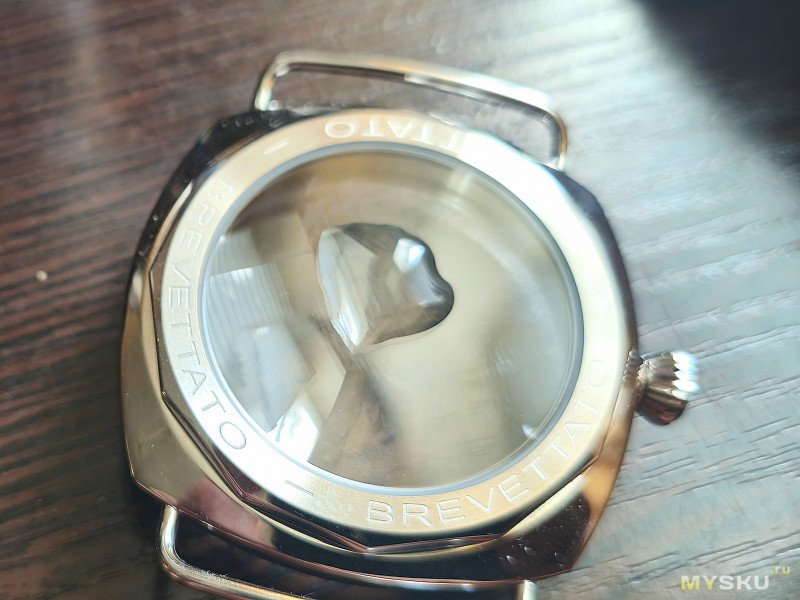

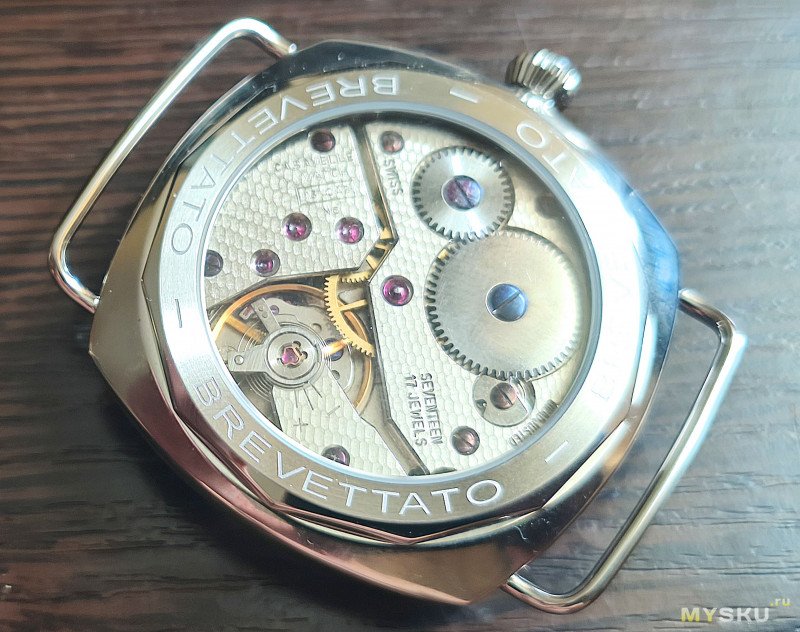

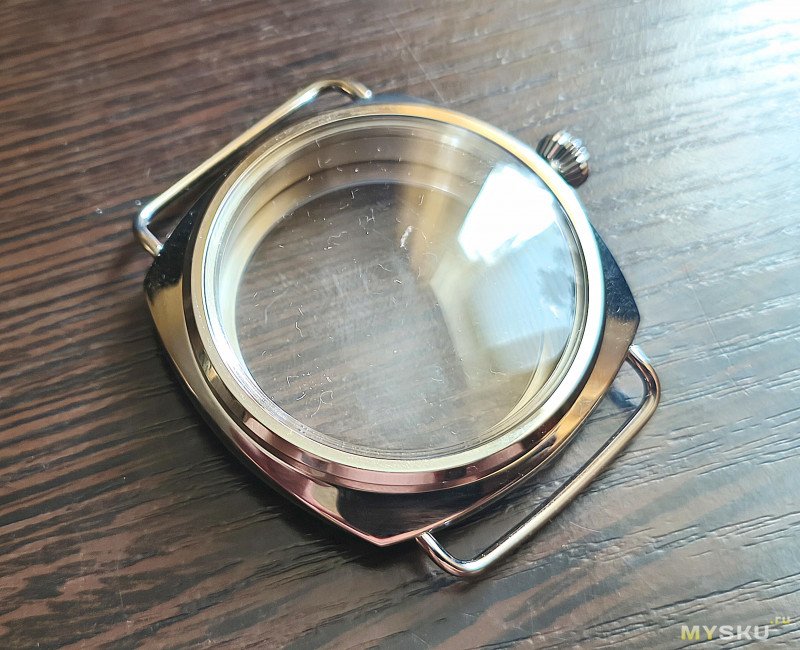

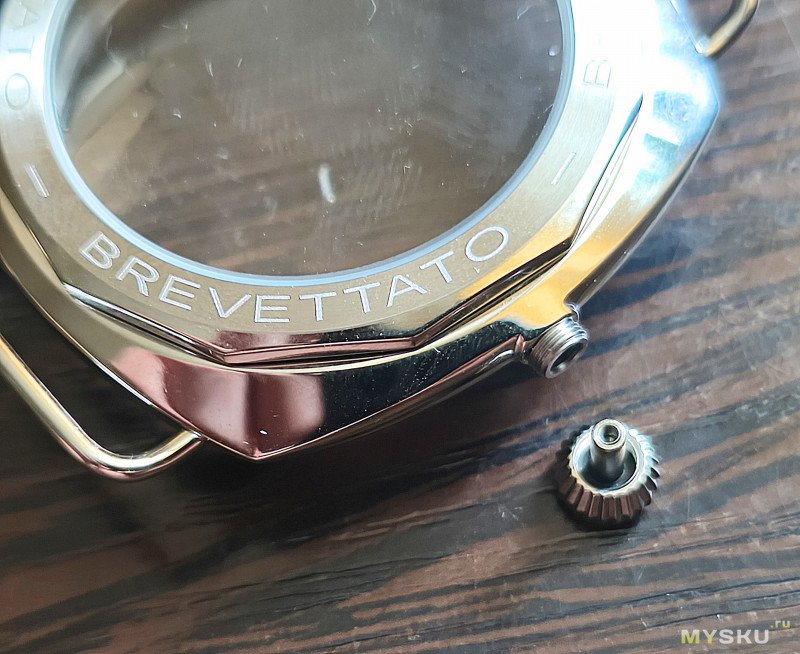

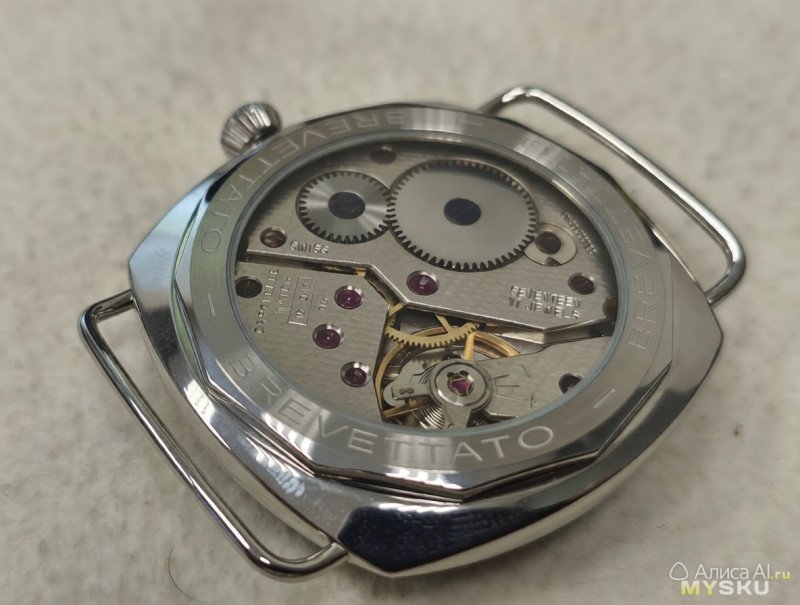

Стекла и переднее и заднее сапфировые, на задней крышке имеется надпись BREVETTATO 3 раза, что переводиться с итальянского языка как «запатентованный», «патентованный». Кто читал мой предыдущий обзор, может как и я увидеть, что нюансы изготовления и стиля корпусов похожи, думаю их делает один и тот же производитель.

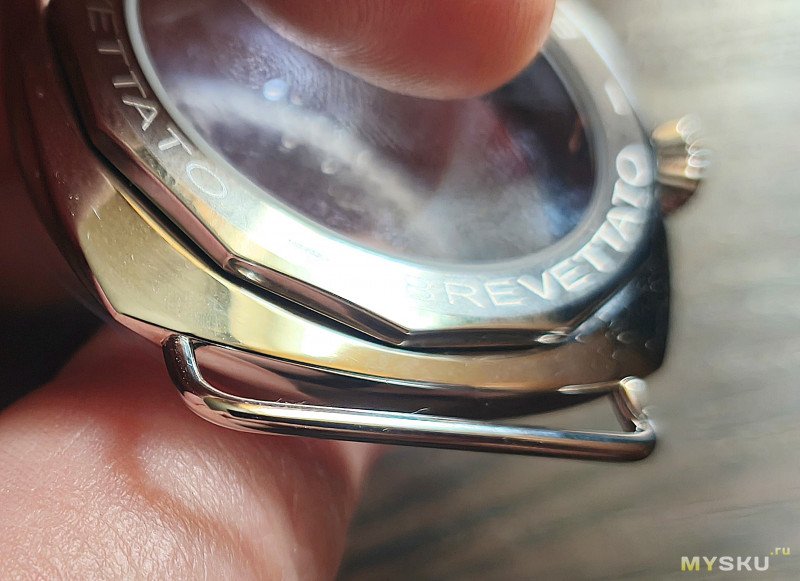

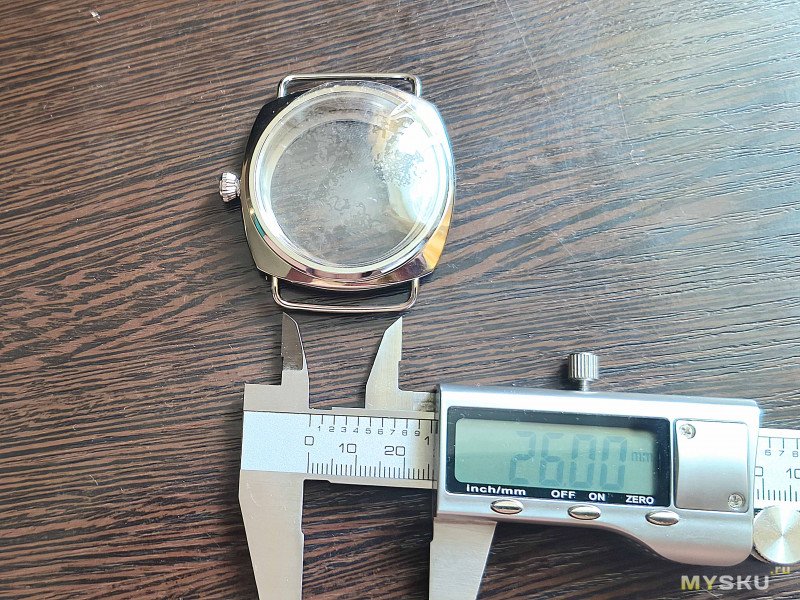

Скоба для крепления ремешка не съёмная и является неотъемлемой частью корпуса, думаю ремешок я буду шить прям на часах, размер ремешка 26 мм.

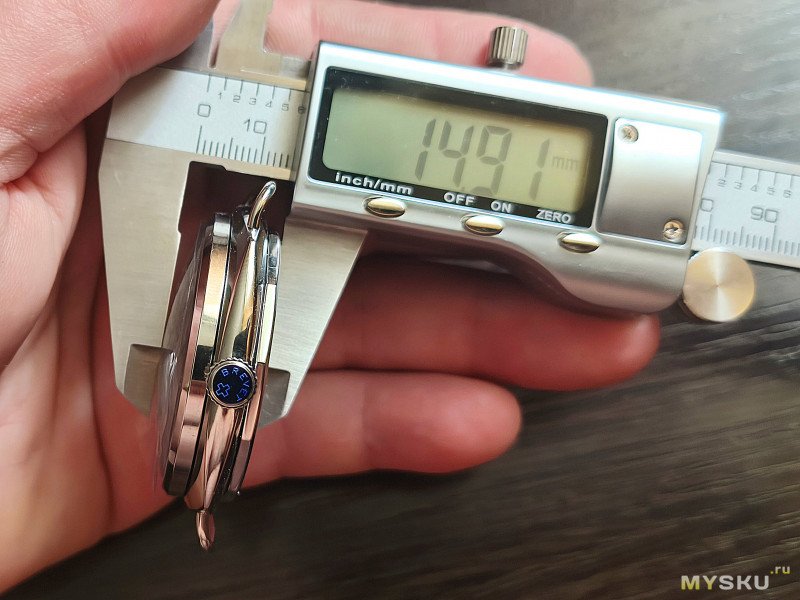

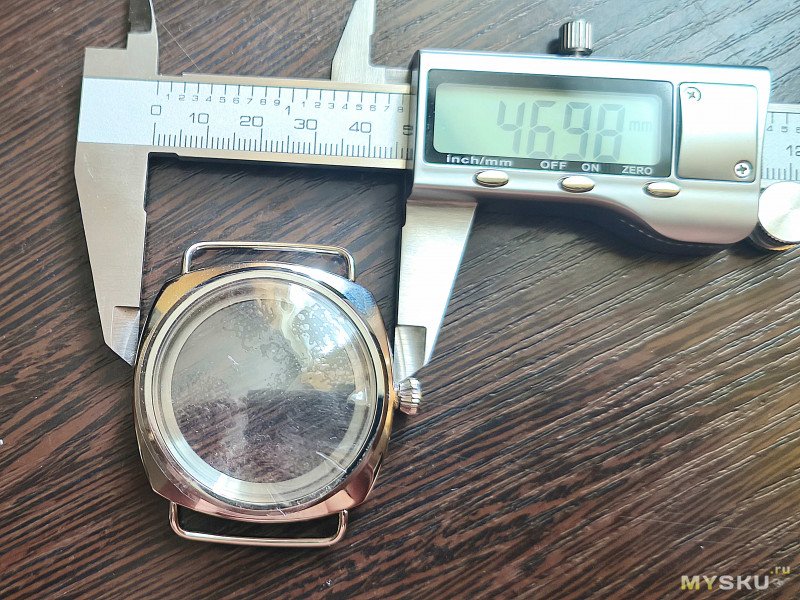

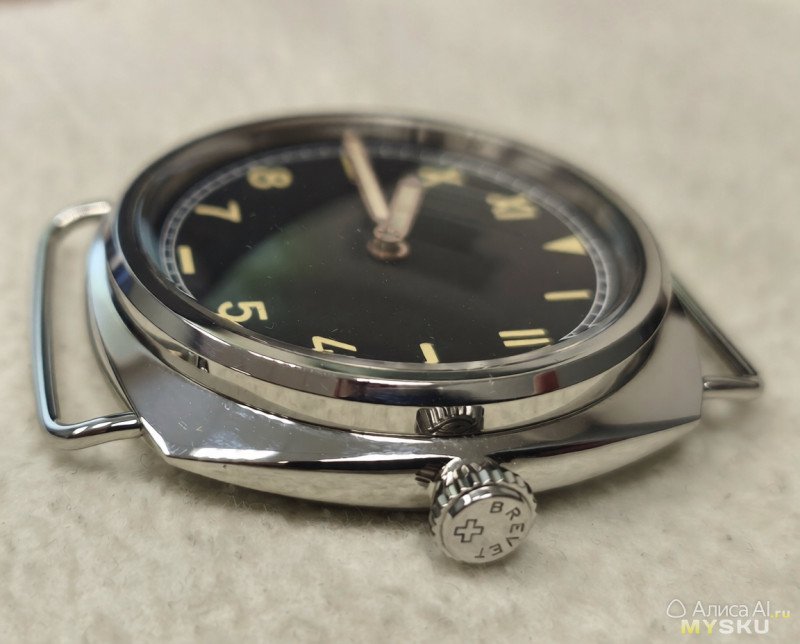

Размер корпуса в ширину без учета заводной головки 47 мм, толщина часов 15 мм, кстати на фото видно, что на грани заводной головки написано BREVET, думаю это сокращение от слова BREVETTATO

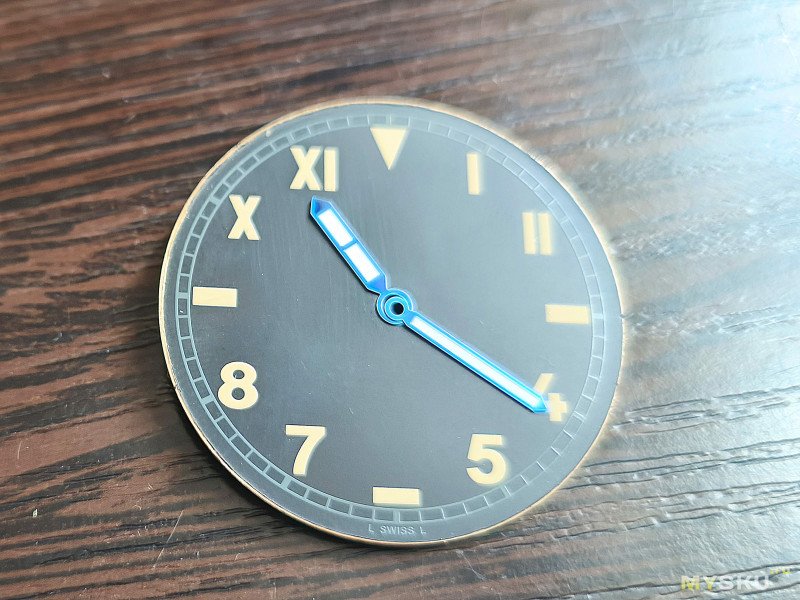

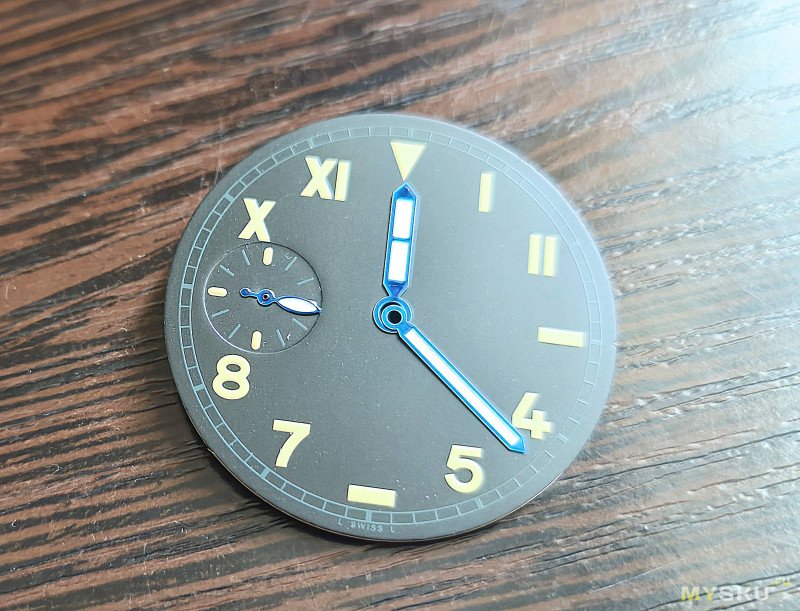

В процессе подготовки обзора почему то упустил из вида, что надо делать фото циферблата и стрелок и их размеры, прошу за это прощение, остались только вот такие

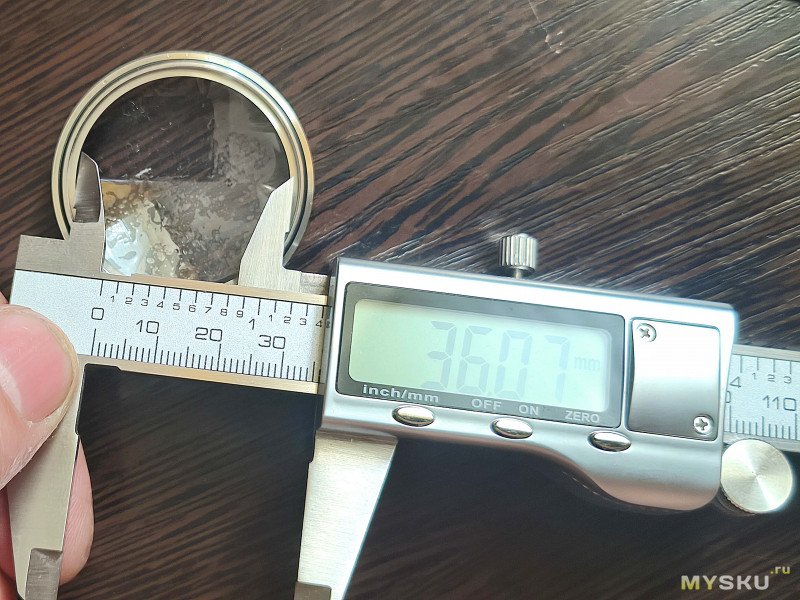

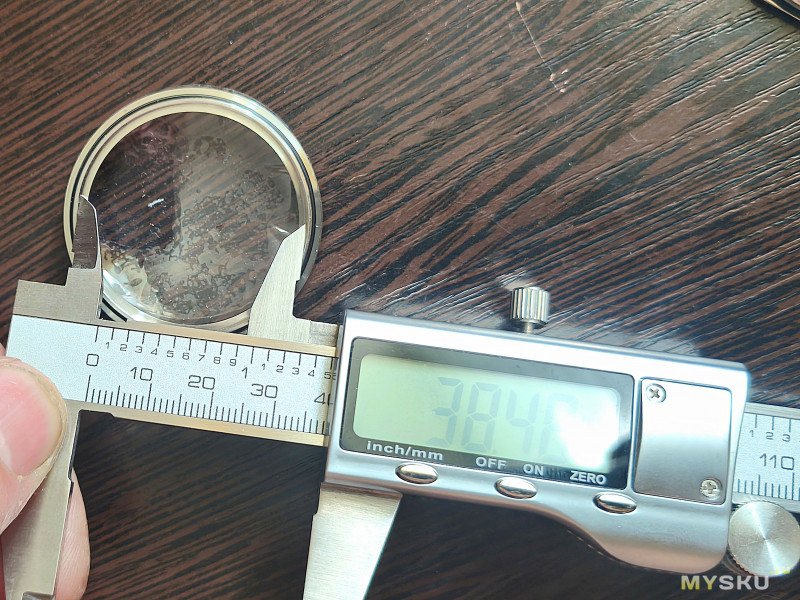

Второй циферблат без секундной индикации предназначался для часов на механизме ETA 6498, и по задумке как и в оригинале часы не предусматривали секундной стрелки. Циферблат оказался размером 39 мм. В то же время верхняя крышка-безель со стеклом предназначена для установки циферблата размером 36,10 до 38,50 мм

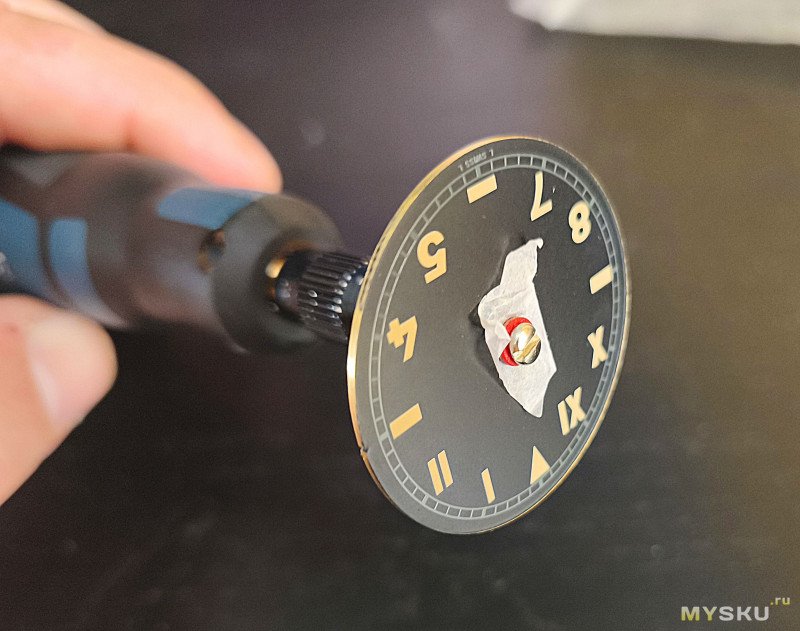

Так как циферблат имел размер 39 мм и не вставал в штатное место корпусато внешний диаметр циферблата был слегка сточен

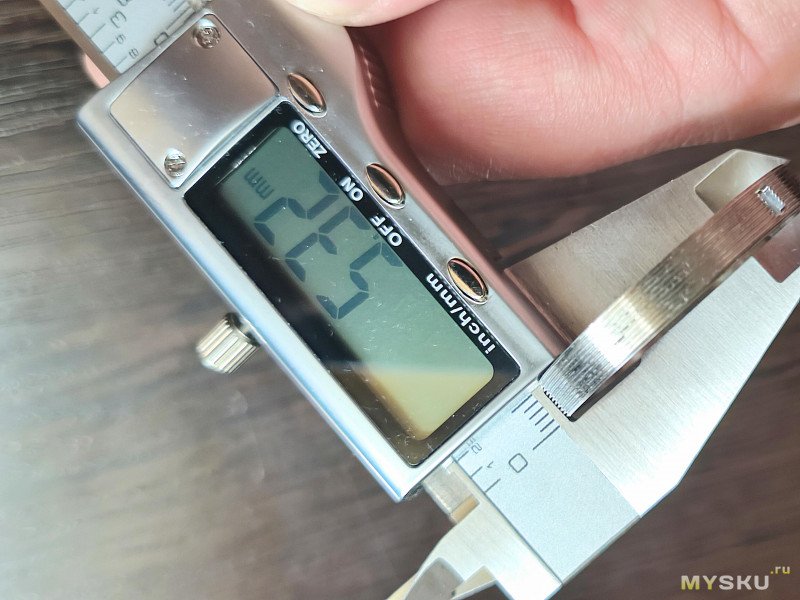

Для установки и фиксации механизма в корпус часов конструкционно имеется проставочное кольцо высотой 5,3 мм

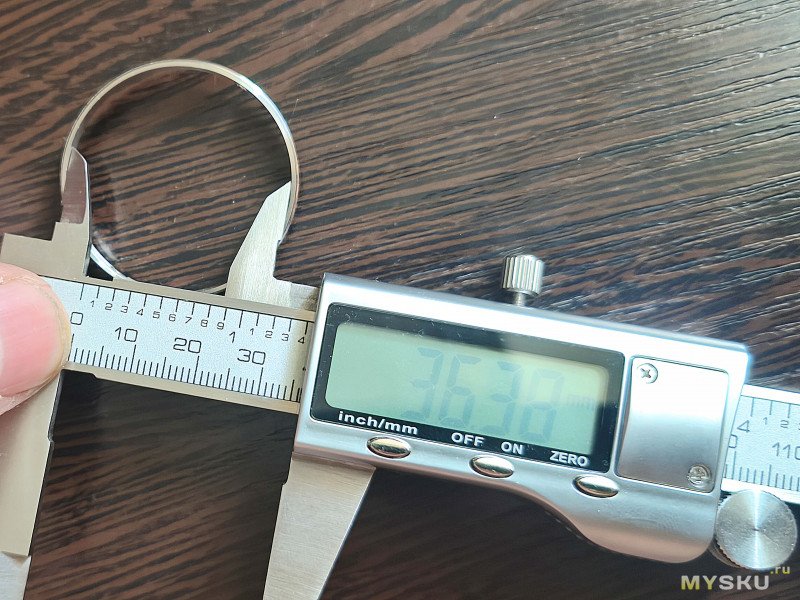

Внутренний диаметре проставочного кольца 36,4 мм

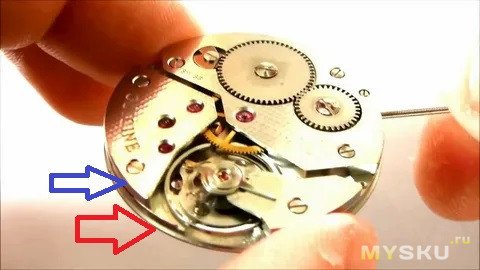

Так как размер механизма ETA 6498 в самом большом месте диаметра составляет 36,6 мм с лицевой стороны механизма, на который устанавливаться циферблат, то нижний диаметр механизма меньше и он как раз плотно устанавливается в проставочное кольцо. Для понимания картинка

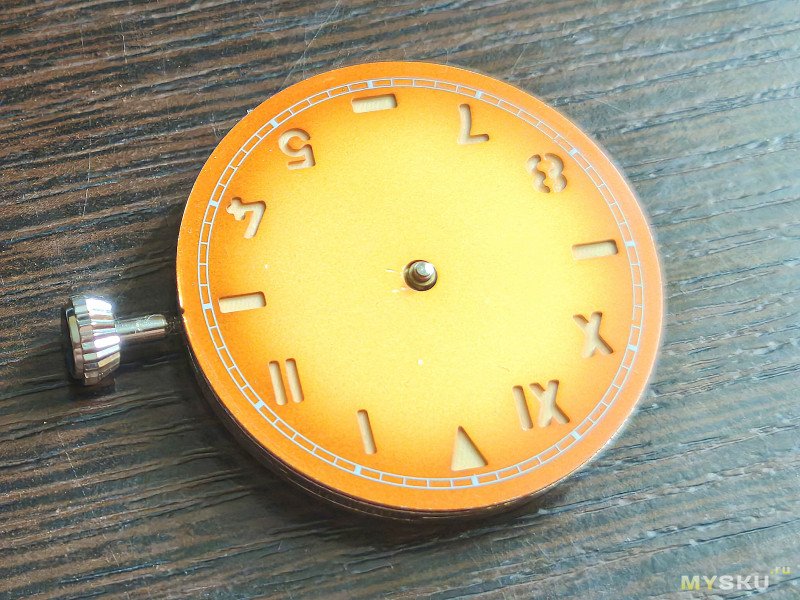

Вот фото механизма с циферблатом на проставочном кольце, заказанный мною циферблат еще не пришел и я «примерял» с помощью другого циферблата

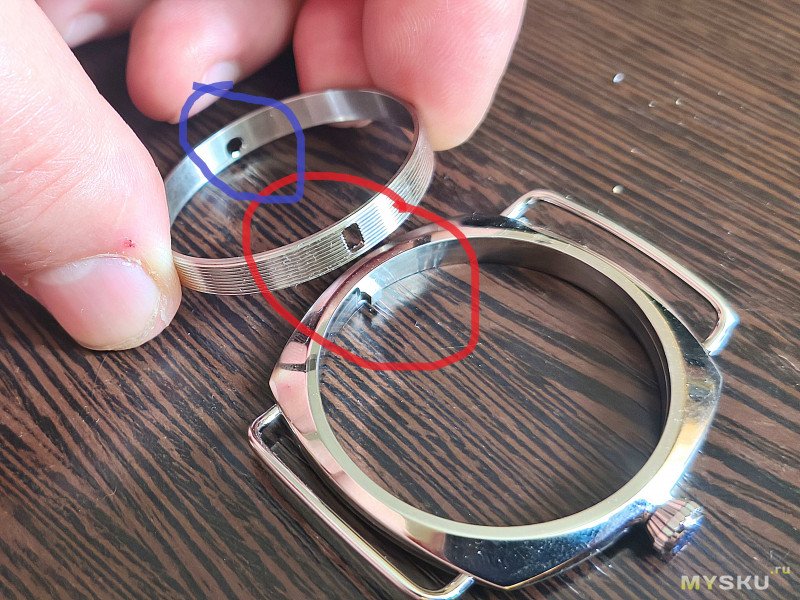

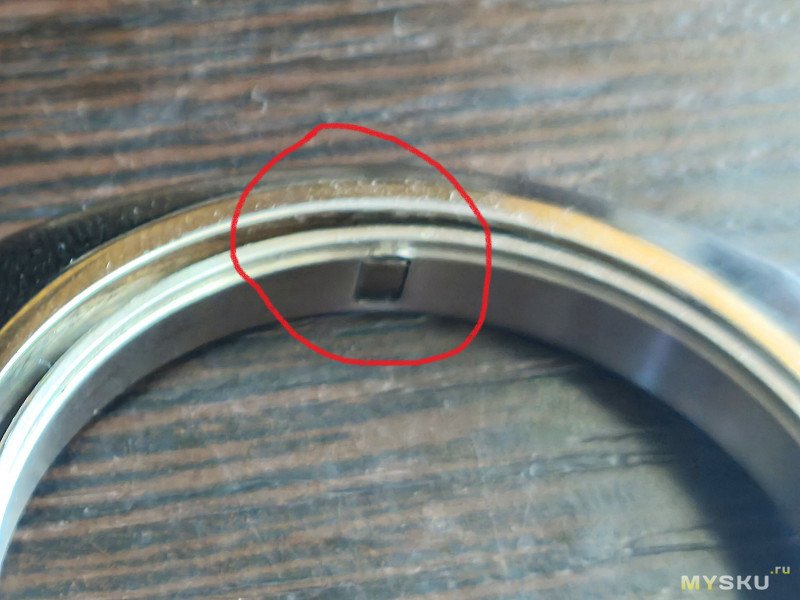

В торце проставочного кольца имеется два отверстия, первое (синее на фото) для заводного ключа, при чем со смещением от центра торца, думаю такое решение позволяет установить разны по толщине механизмы. Второе отверстие в виде прямоугольника, в самом корпусе имеется «наплыв» такого же размера, что позволяет фиксировать проставочное кольцо в одном положении по отношению к корпусу

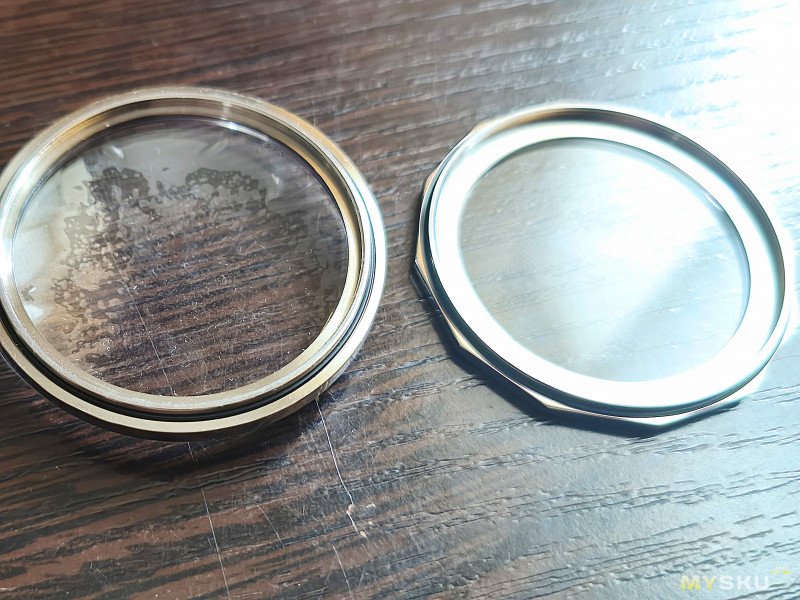

Верхняя и нижняя крышка часов имеют внутреннюю резьбу для фиксации на проставочном кольце и уплотнители

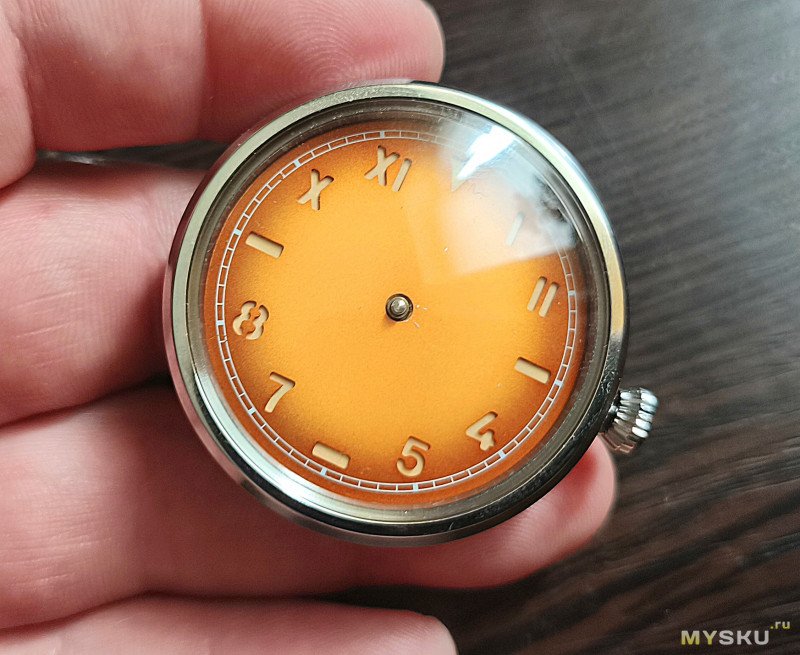

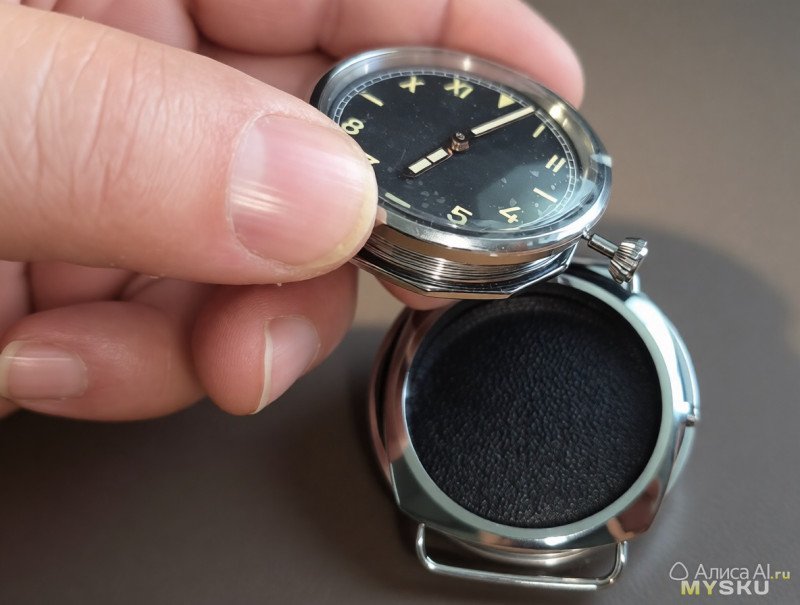

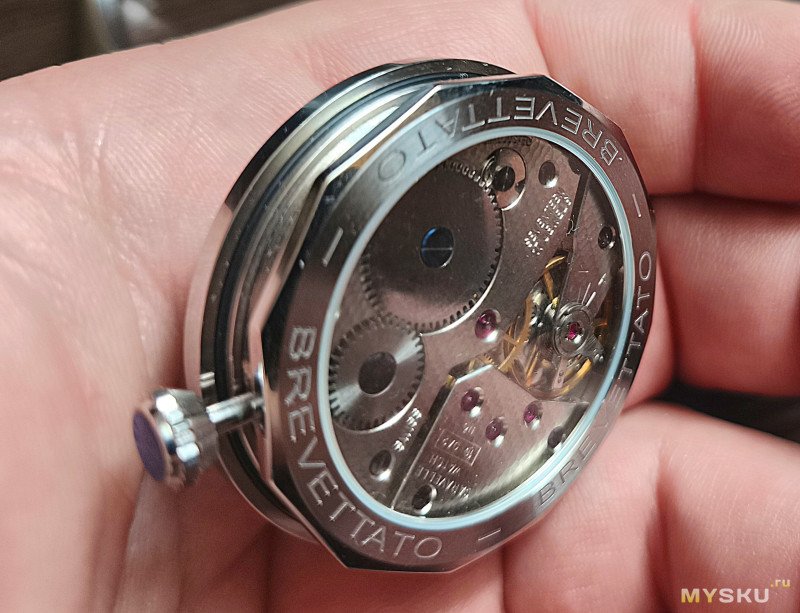

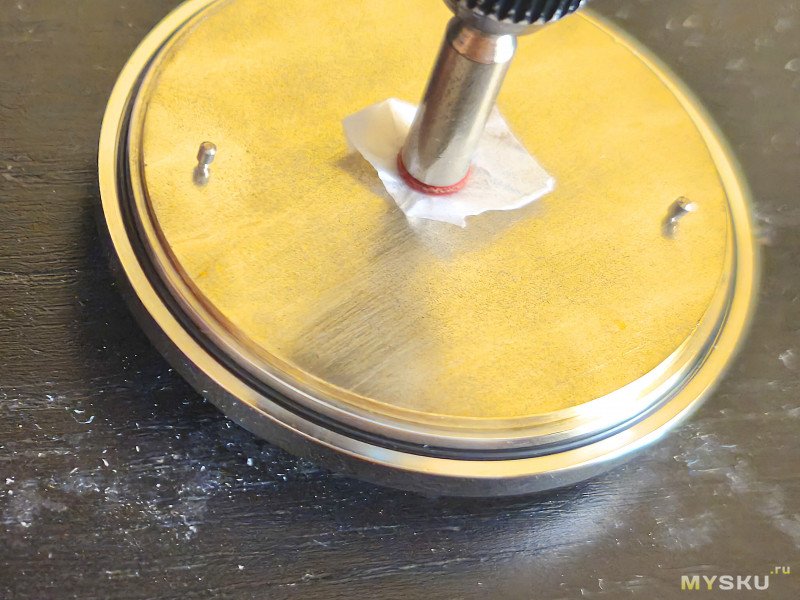

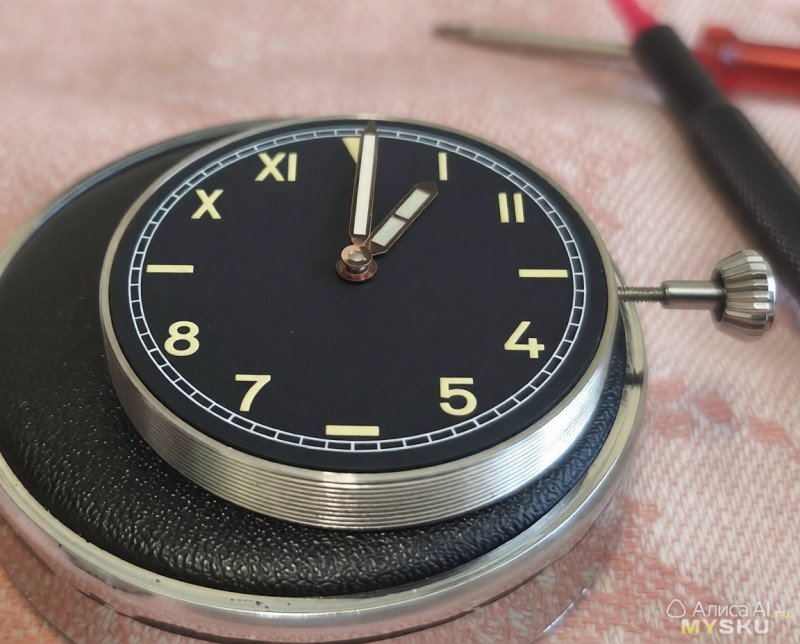

Вот так выглядит механизм с циферблатом в «капсуле» (про желтый циферблат я уже писал выше)

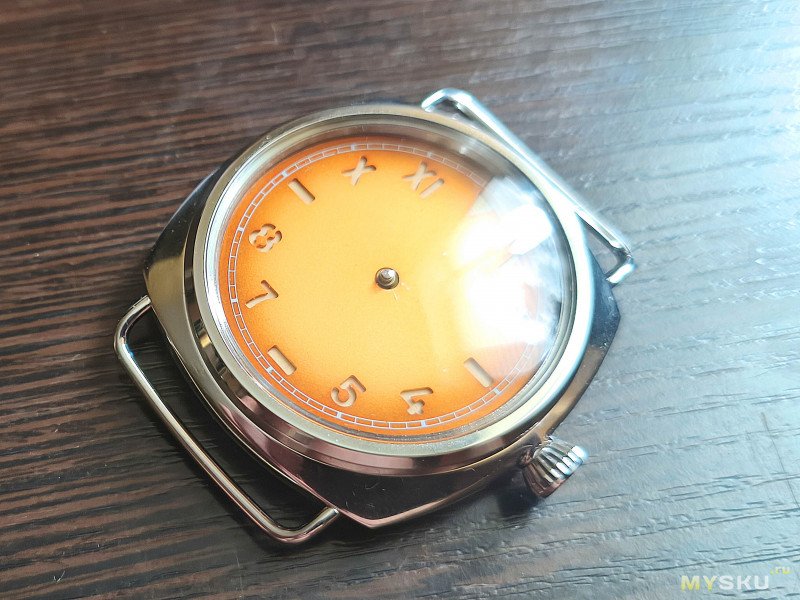

А это уже примерка в корпусе

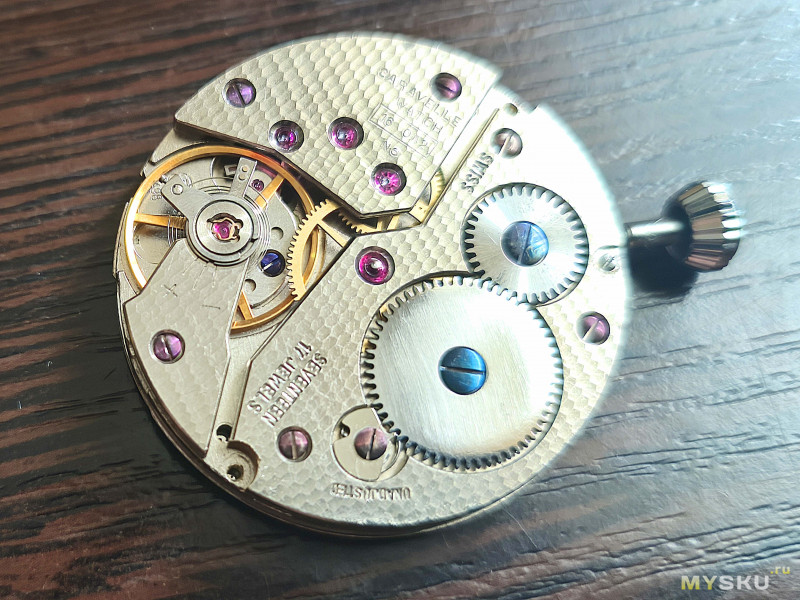

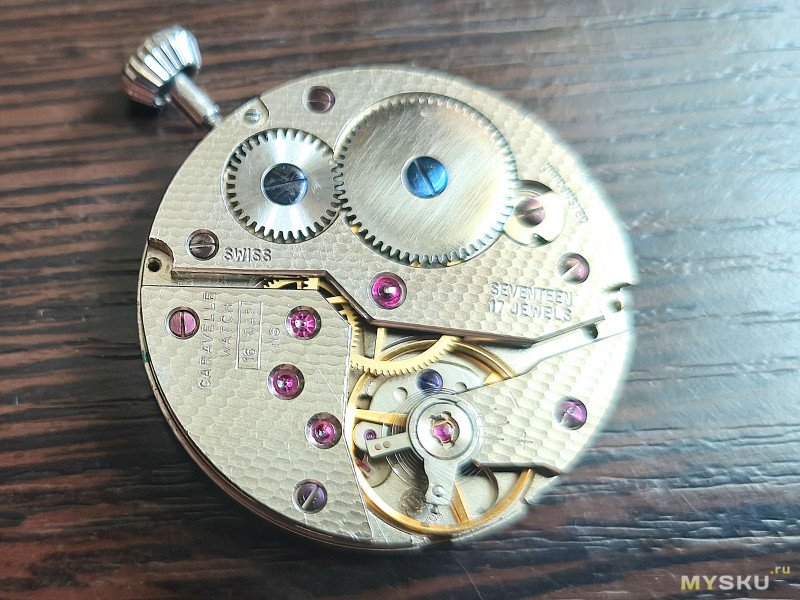

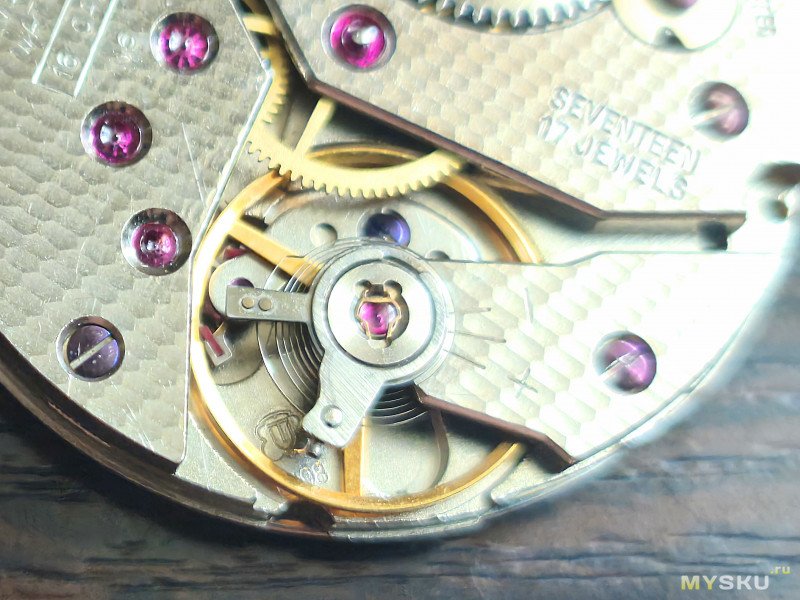

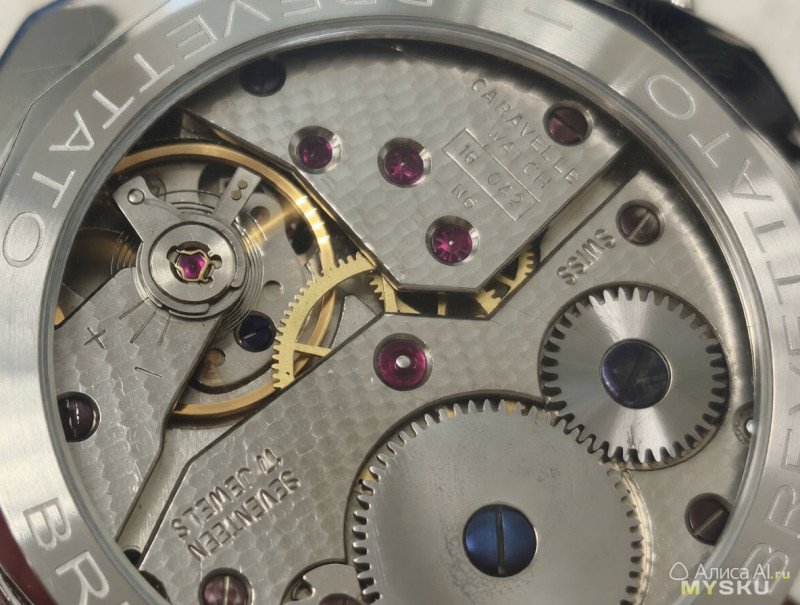

Механизм ETA 6498 на котором собирались часы, был «добыт» из другого уже не актуального марьяжа, механизм где то 90-х годов выпуска прошлого века, в очень хорошем внешнем и рабочем состоянии

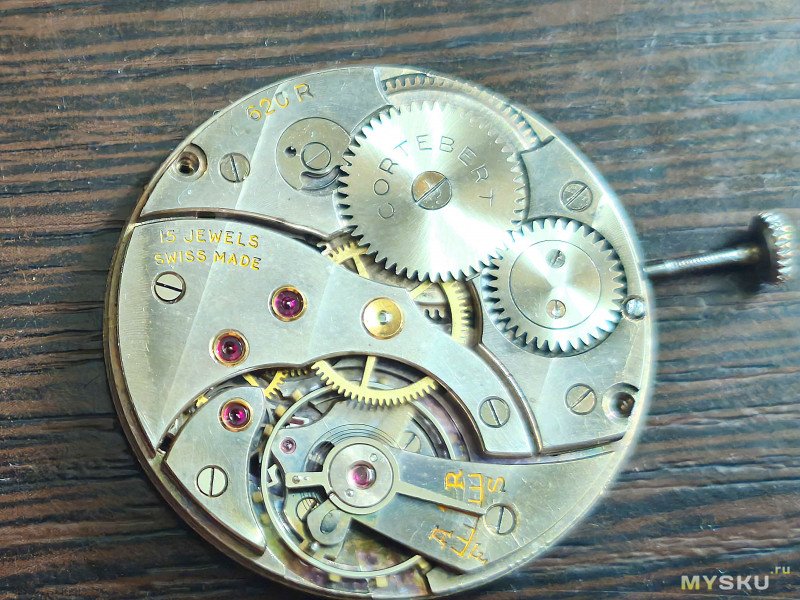

Вторые часы я собирался сделать на механизме Cortebert 620 практически как в оригинале, НО не хотел «терять» секундную стрелку и планировал собрать часы с индикацией секунды на 9 часов, вот сам механизм
Забегая вперед скажу, что данный экземпляр не получился и пока находиться в стадии «решения возникших задач». Поясню, во первых заказанный циферблат California с секундой на 9 часов имеет размер 36 мм и «проваливается» в проставочном кольце. Других вариантов подходящих циферблатов California с секундой на 9 часов я не нашел, можно конечно «пожертвовать» секундным индикатором, заодно и будет больше походить на оригинал, так что я пока думаю. Вторая и более серьезная проблема, это размеры механизма Cortebert 620, он составляет 35.56 мм, что немного меньше чем проставочное кольцо, и как и циферблат «проваливается» в нем и не фиксируется.
Так что далее мы рассматриваем получившийся вариант только на ETA 6498. Так же скажу, что в процессе «примерки» мною был изменен цвет стрелок с синих на желтые, та как решил, что «читаемость» часов от этого только выиграет.
Далее все комплектующие были переданы часовому мастеру на сборку часов.

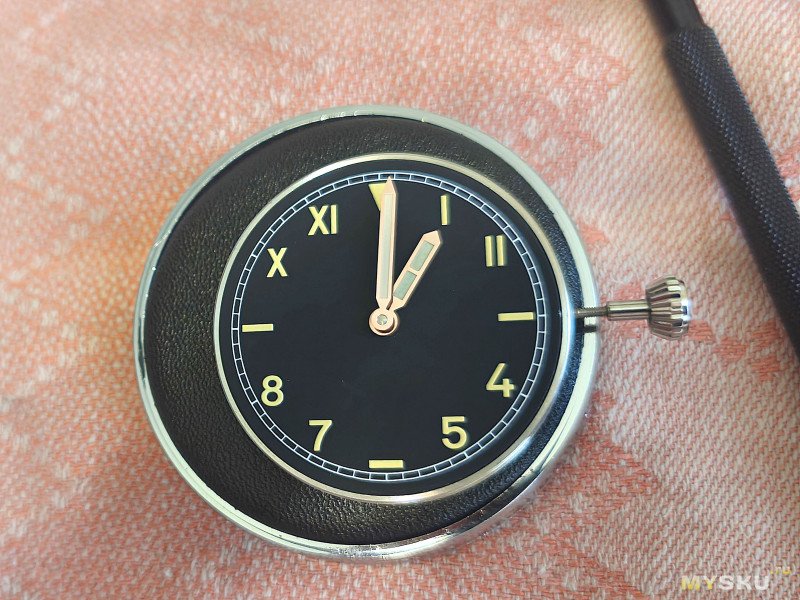

Вот несколько фото, которые мне присылал часовщик, пока я ждал итоговый результат.
Через месяц я наконец то получил часы, был очень доволен полученным результатом, часы получились очень яркими, привлекающими внимание. Многие кто держал в руках часы отметили очень интересный звук завода часов, звук громкий, яркий «вкусный», высказывалось предположение, что данный звук получается из-за «капсульного» расположения механизма.

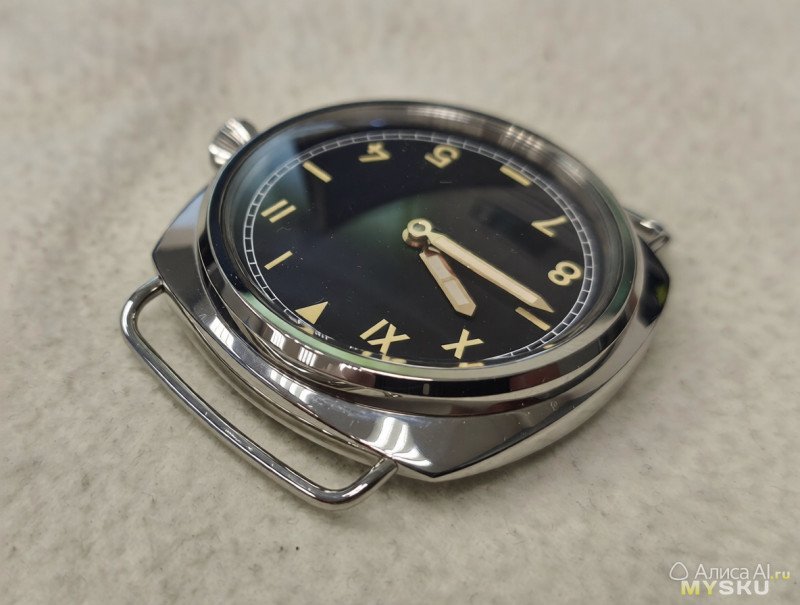

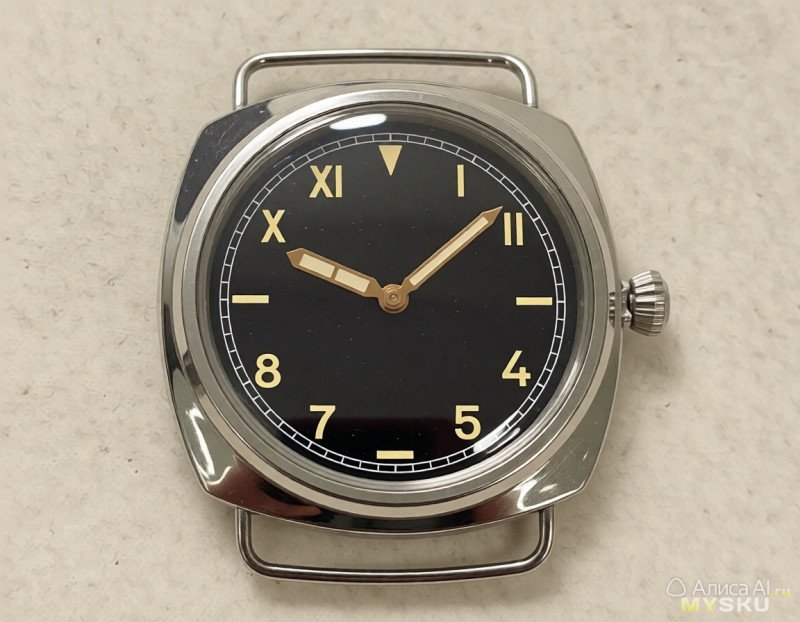

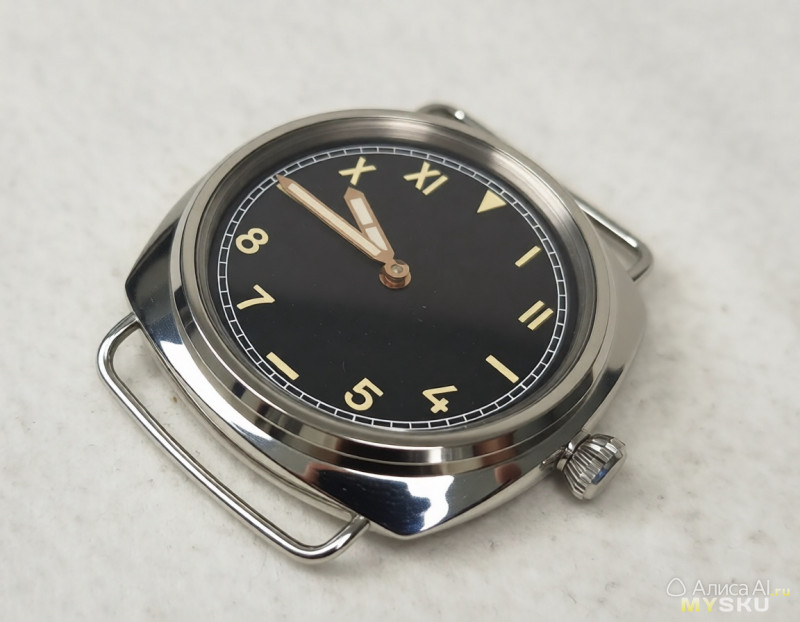

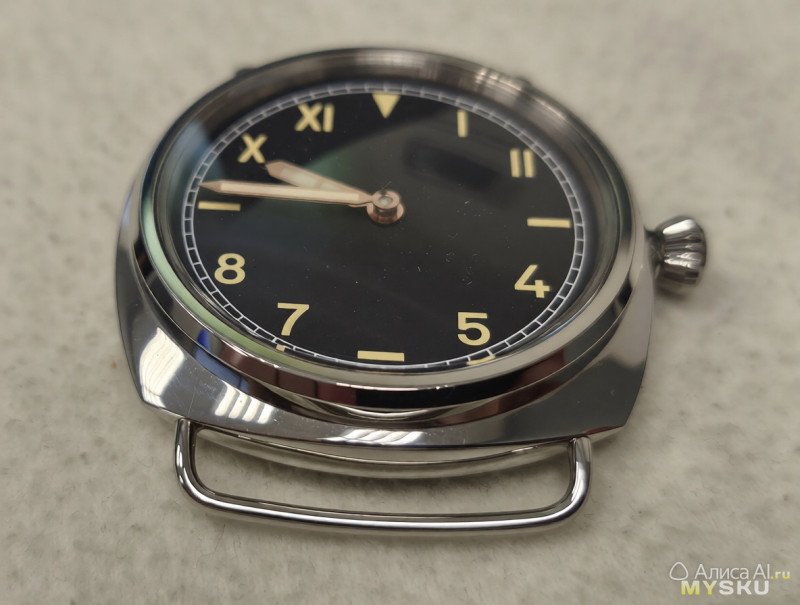

Вот что в итоге «родилось» в процессе реализации проекта
Как и писал выше, результатом я очень доволен, калькуляция стоимости практически идентична проекту часов Малый Египтянин (предыдущий обзор), за сим прощаюсь.
Всем удачи, добра, здоровья и Мирного неба.
