Телевизор Yuno ULM-32TC114 | Замена подсветки

Телевизор перестал показывать и вы видите только силуэты при ярком освещении? Скорее всего, проблема в подсветке. Это довольно распространенная поломка, и в большинстве случаев её можно исправить, заменив светодиодные ленты или отдельные диоды.

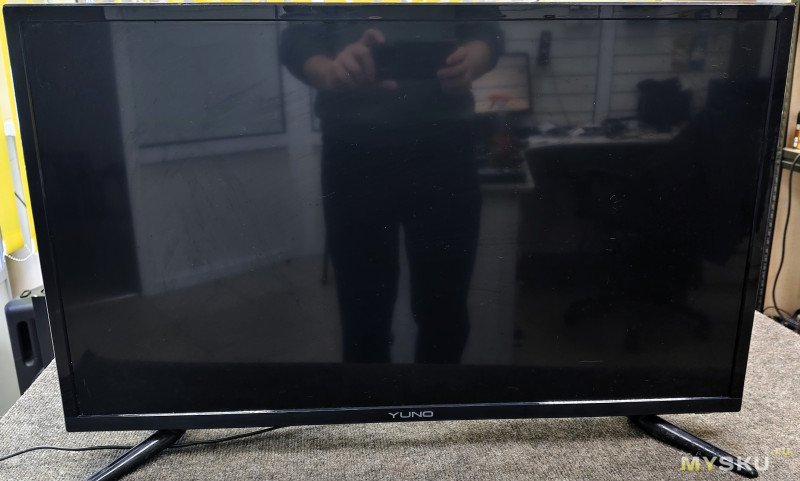

В этой статье я расскажу и покажу процесс разборки и замены светодиодной подсветки в телевизоре Yuno ULM-32TC114

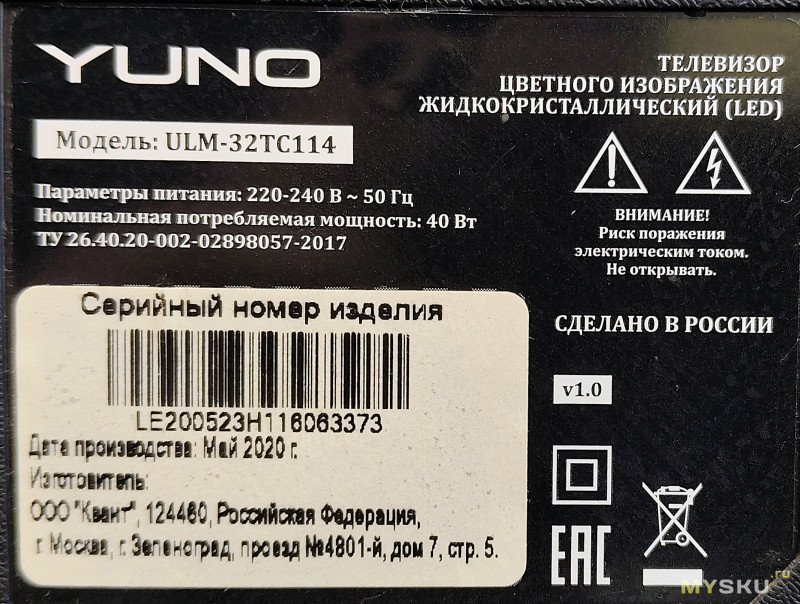

Данный тв выпущен в мае 2020 года, вышел из строя в конце 2025 года. В инструкции указано — срок службы 48 мес, т.е свое он отработал.

Но мы продлим жизнь технике — разберем телевизор и заменим светодиодные планки. Поработает еще)

Характеристики:

• Диагональ и разрешение: 31,5″ (80 см), HD (1366×768).
• Тип экрана: LED, Direct LED‑подсветка, частота обновления — 50 Гц.
• Звук: 20 Вт (2×10 Вт), стерео, Dolby Digital, автоматическое выравнивание громкости (AVL).
• Тюнеры: аналоговый (PAL/SECAM/NTSC), цифровой (DVB‑T, DVB‑T2, DVB‑C).
• Разъёмы: 3×HDMI 1.4a, 2×USB, AV, VGA, CI+, коаксиальный аудиовыход, выход на наушники.
• Мультимедиа: поддержка HEVC (H.265), MKV, MP3, MPEG4, WMA; есть TimeShift и запись на USB.
• Крепление: VESA 100×100 мм.
• Габариты и вес: 735×469×208 мм, 4,2 кг (с подставкой).
• Особенности: без Smart TV, есть родительский контроль и таймер сна.

В общем — дефолтный 32" дешевый телевизор для эфирного вещания.

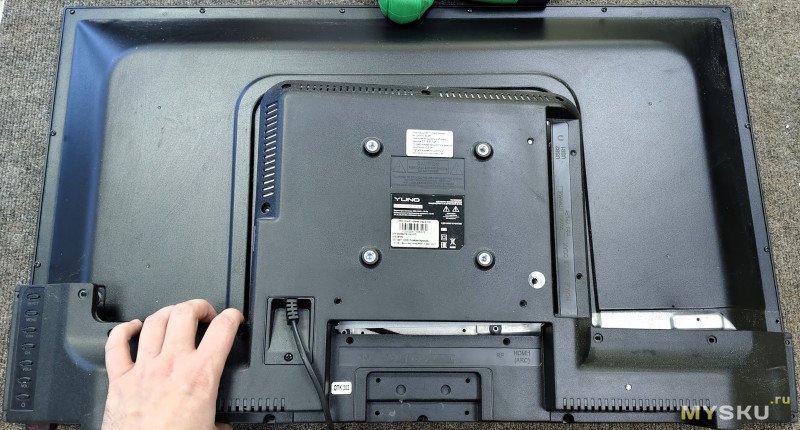

Начнем разборку. Располагаем телевизор экраном вниз на ровной и чистой поверхности, откручиваем винты задней крышки и снимаем её. Снизу отключаем провода от IR приёмника (он расположен на задней крышке) и провода динамиков.

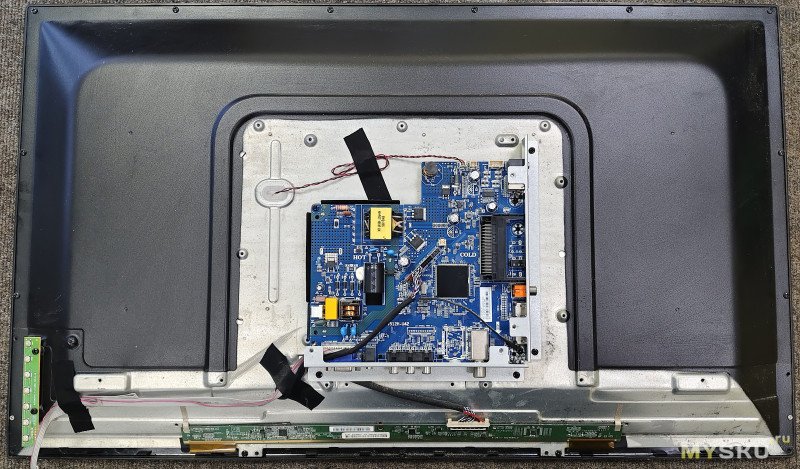

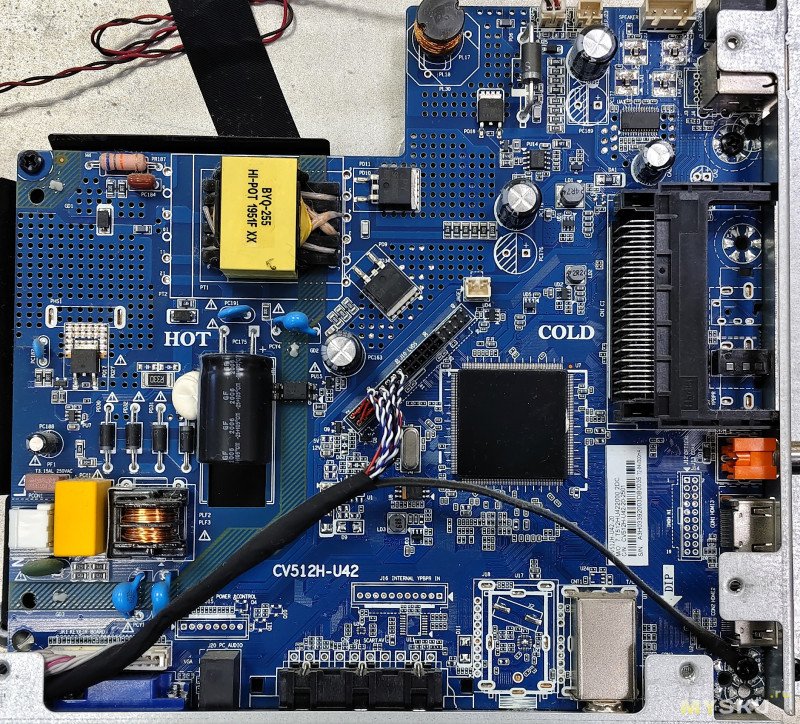

Плата с блоком питания CV512H-U42. Осматриваем её на предмет вздутых конденсаторов и горелых деталей. Бывает вздувается высоковольтный электролит рядом с разъемом подсветки и его замена возвращает телевизор к работе (если светодиоды исправны), но это не наш случай

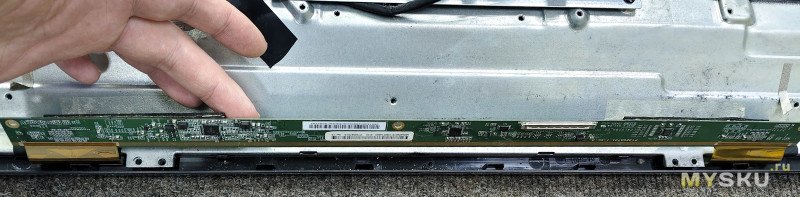

Еще что либо снимать не требуется, нужно только отключить шлейф от платы матрицы и отклеить её от корпуса. Аккуратно, не дергаем.

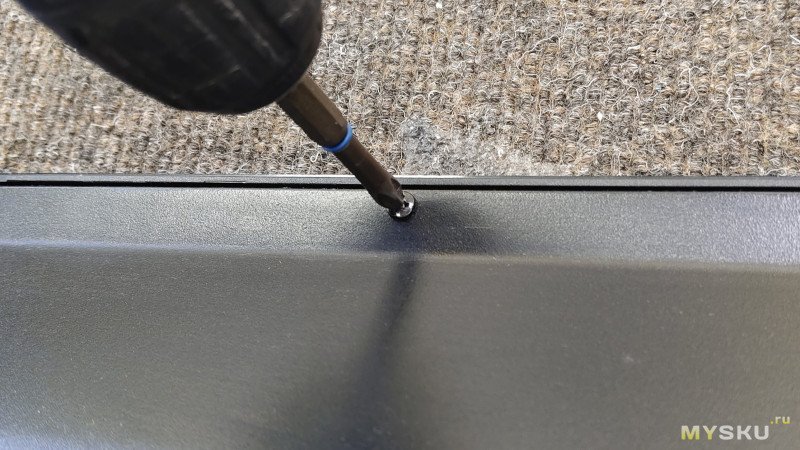

Далее по периметру откручиваем саморезы, крепящие переднюю рамку к корпусу

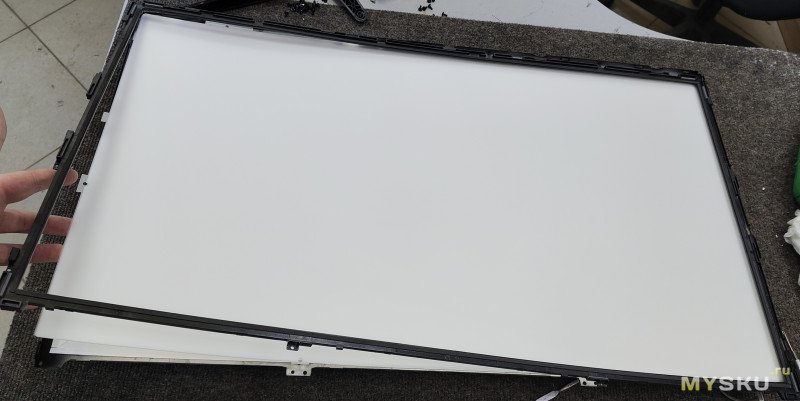

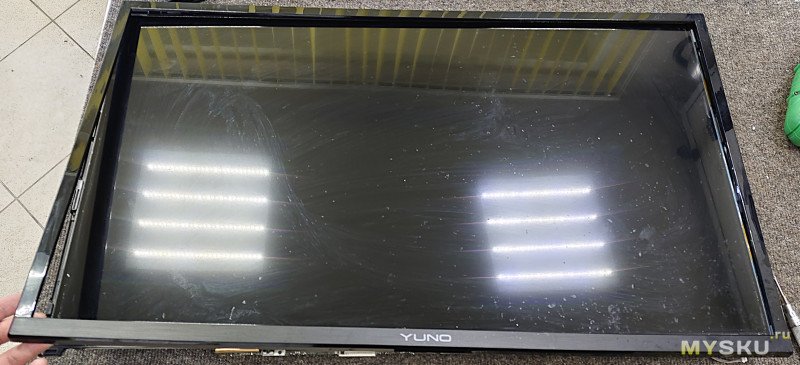

Придерживая рамку переворачиваем телевизор и снимаем пластик

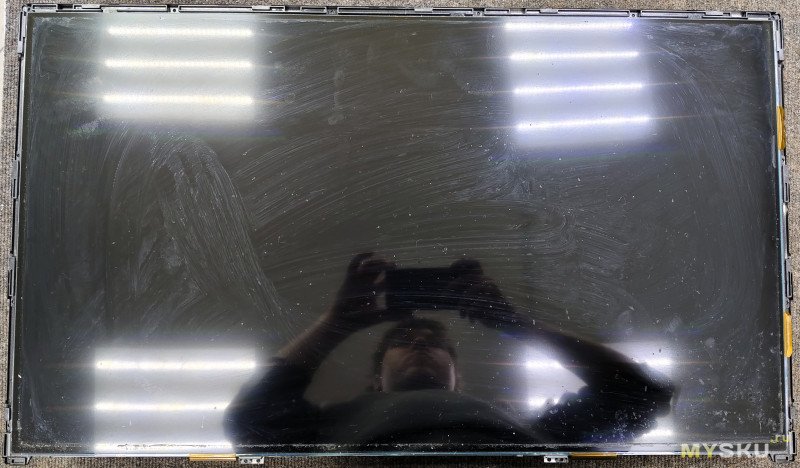

Матрица расположена в углублении внутренней рамки

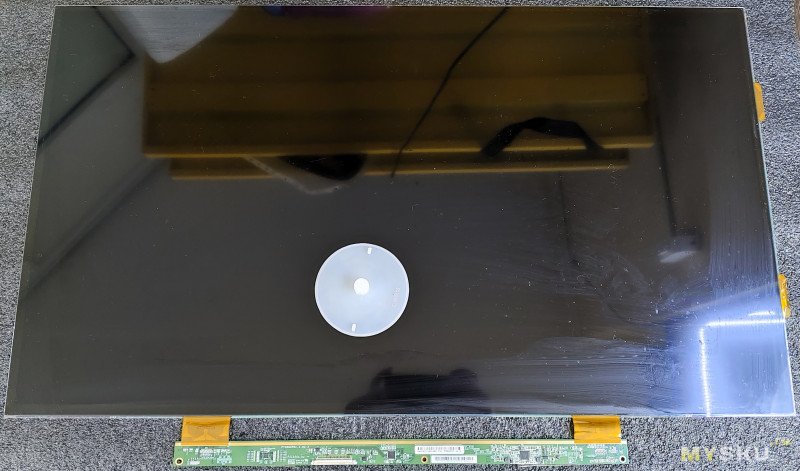

Демонтируем матрицу. Присоской приподнимаем стекло и по центру снизу/сверху подхватываем пальцами (можно подложить пластиковые карточки, что бы давление распределилось на бóльшую площадь), поднимаем и переносим на чистое ровное место. Следите, что бы плата матрицы снизу нигде не зацепилась за корпус

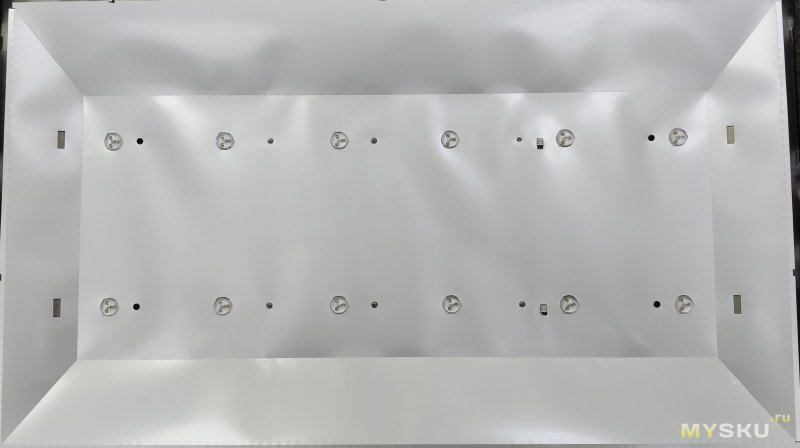

Отщелкиваем пластик от корпуса, снимаем рассеивающие свет пленки. Откручиваем винты, крепящие отражающую свет пленку

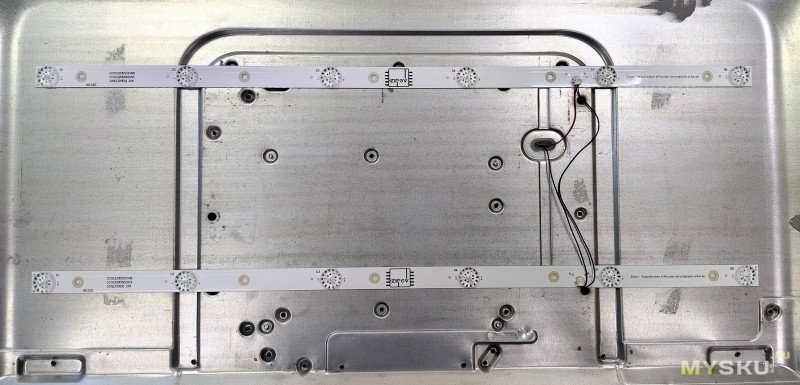

Всего 12 светодиодов (6 вольт), последовательное подключение

По модели тв без проблем заказываются необходимые планки (ценник 500-600 р), замена проста — снять старые, установить новые. Родные просто прикручены, замена — с приклеенным теплопроводным скотчем, что уменьшает их температуру

Собираем всё в обратной последовательности. При установки матрицы следите за её сторонами и углами — должны находится в углублении рамки, если нет — приподнимаем стекло и двигаем. Не нажимаем на неё с целью установить в рамку — сломаете.

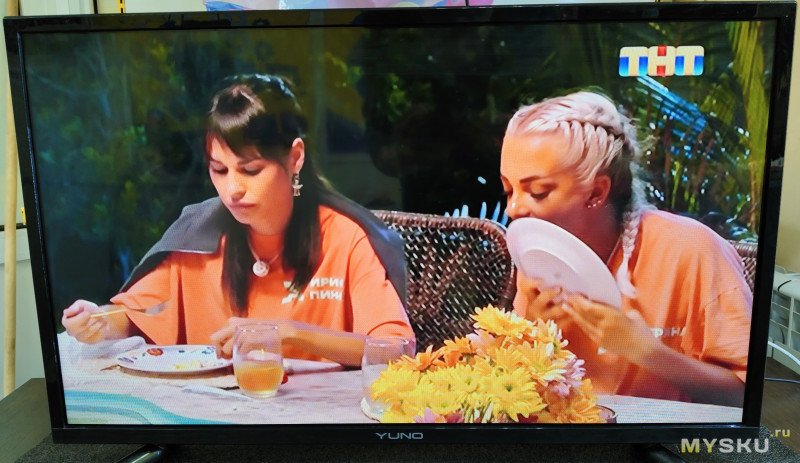

Включаем — картинка без пятен и засветов.

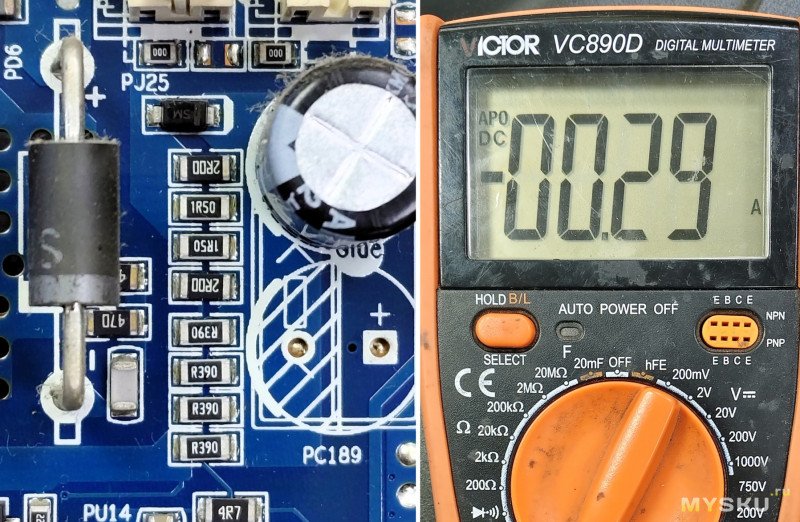

Теперь о снижении тока на подсветку, для увеличения срока службы новой. С завода ток примерно 290ma, что для светодиодов 6w 2w норма, не завышено, но почти максимум

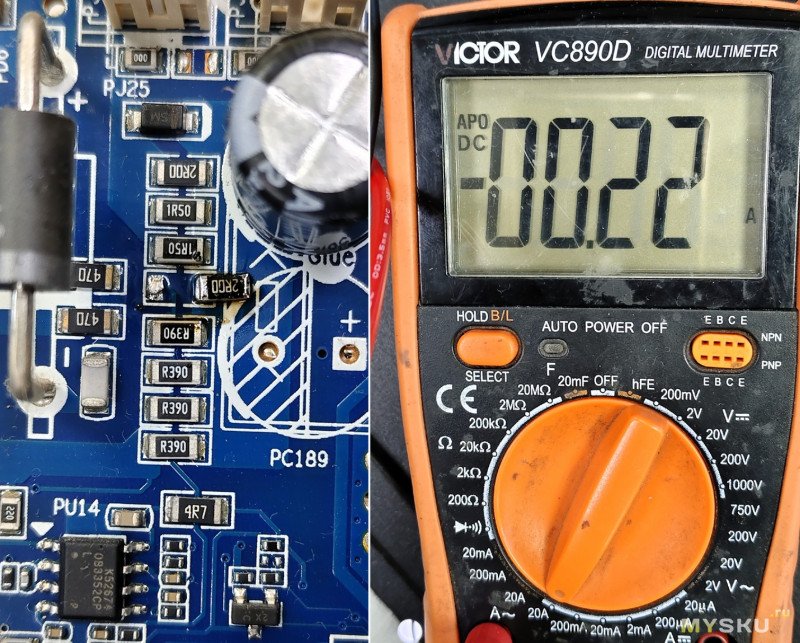

Под коннектором есть группа параллельно соединенных резисторов на 2 и 1.5ohm. Увеличиваем сопротивление в этой цепочке — пропорционально уменьшается ток. Убираем один на 2 ома — ток снизился до 220ma

По яркости картинки различий замечено не было, поэтому окончательно собираем телевизор и можно дальше его эксплуатировать

На этом всё, спасибо за внимание и удачных ремонтов!
