Сетевые фильтры NTONPOWER APP с USB и Type-C разъёмами

У меня дома уже есть несколько удлинителей подобного плана — с встроенными USB портами. Удобство подобных устройств переоценить сложно. Производители различных гаджетов и устройств, начиная от смартфонов и беспроводных наушников, заканчивая бритвами и фонариками, перешли на унификацию зарядных портов в виде USB/Type-C с поголовным отказом от комплектации своих товаров зарядными устройствами. За исключением смартфонов, которые с каждым годом прибавляют в скорости зарядки, другим устройствам быстрая зарядка не особо важна и нужна, поэтому подобные встроенные в удлинители решения подойдут в самый раз. Хотя один их этих удлинителей оснащён по настоящему быстрой 65 Вт PD GaN зарядкой, которой сейчас и не всякий смартфон может похвастаться.

Оба удлинителя являются продуктами одной линейки бренда. Кроме цвета, их отличает разное количество розеток, да набор USB/Type-C портов. В остальном это конструктивно схожие изделия. Поэтому поставляются они в одинаковых с лицевой стороны коробках, только разного размера.

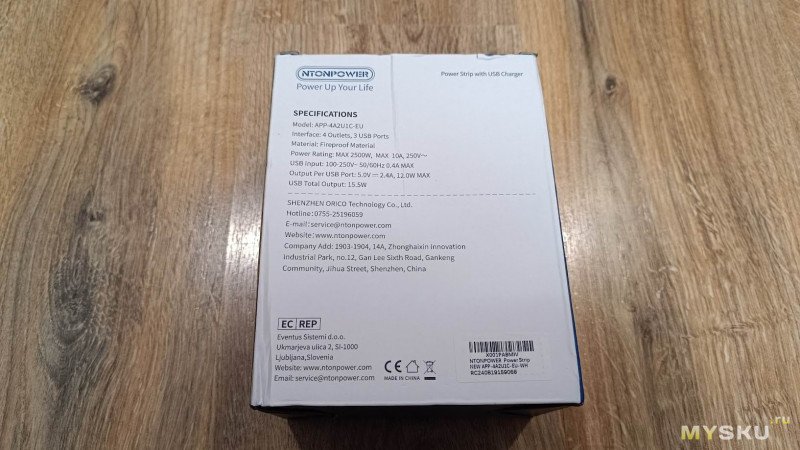

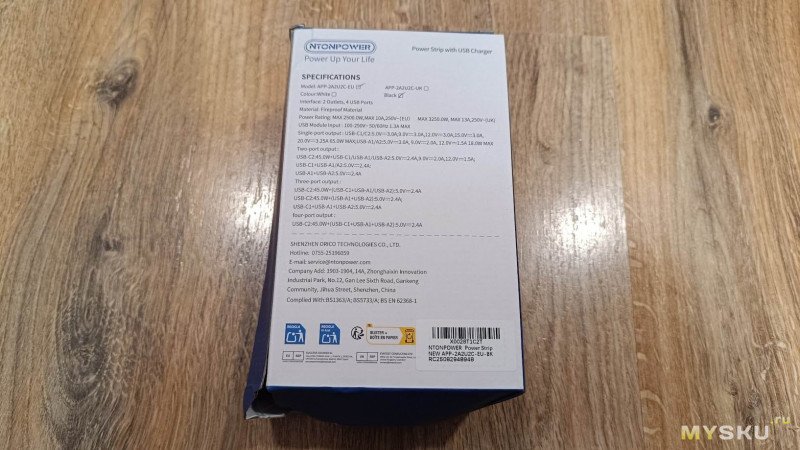

Разница в оформлении коробок становится заметной лишь сзади. Помимо разного набора USB портов, удлинители имеют и разные их характеристики. Тот удлинитель, что находится в коробке поменьше, имеет более продвинутый зарядный блок, с максимальной мощностью 65 Вт. Во втором случае всё гораздо скромнее — всего лишь 15 Вт в пике. Зато розеток 4, а не 2. Так что выбирайте по потребностям.

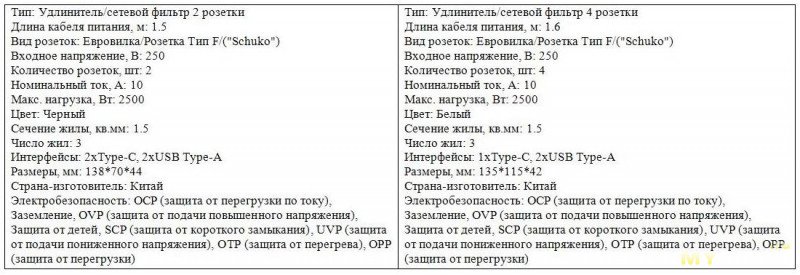

Технические характеристики:
*************************

Комплектация в общей части состоит из удлинителей и инструкции.

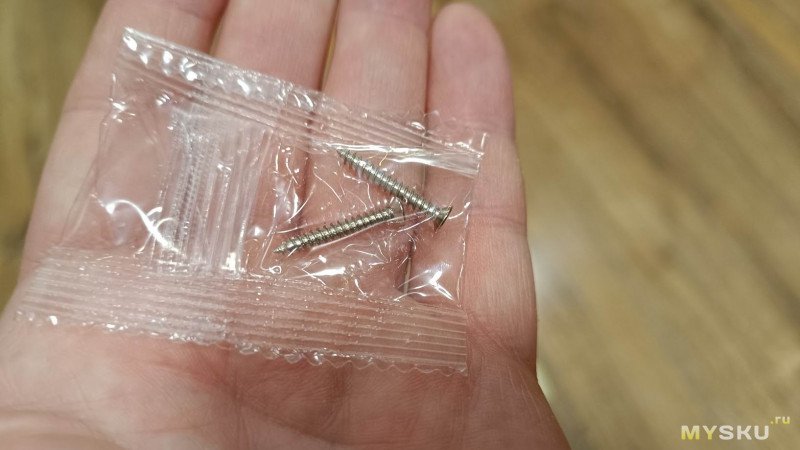

Отличается она лишь наличием у 4-х розеточного монтажного набора: 2-х саморезов и наклейки с шаблоном для намётки мест крепления.

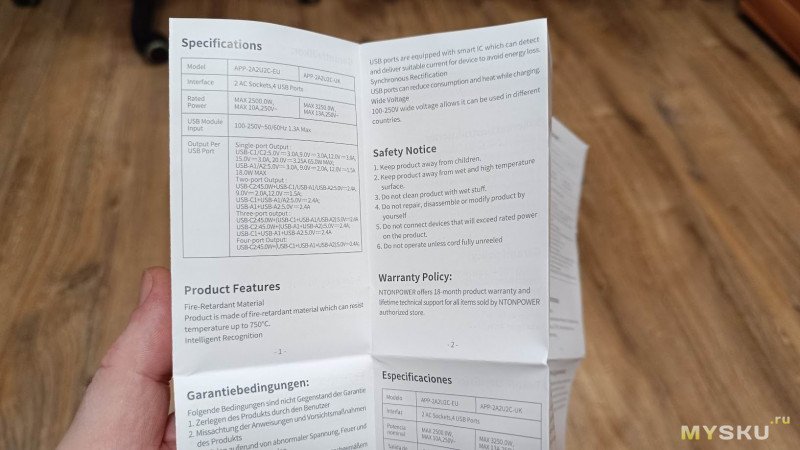

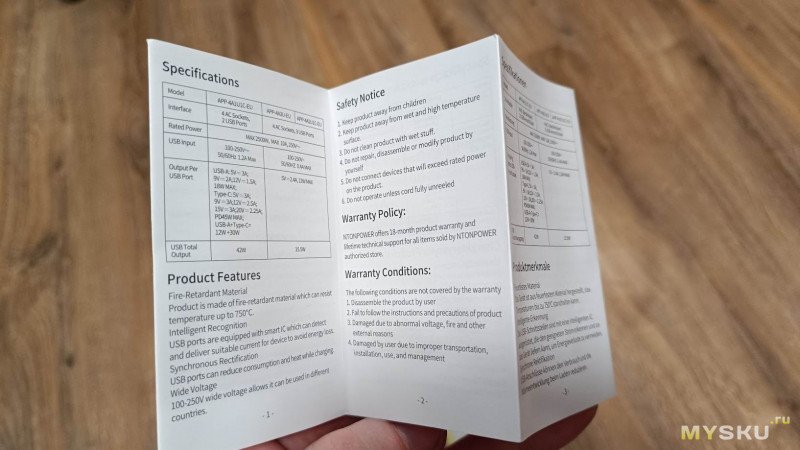

Фильтры комплектуются почти аналогичными инструкциями по эксплуатации на нескольких европейских языках, кроме русского. Отличает их лишь техническое описание выходных параметров зарядного блока.

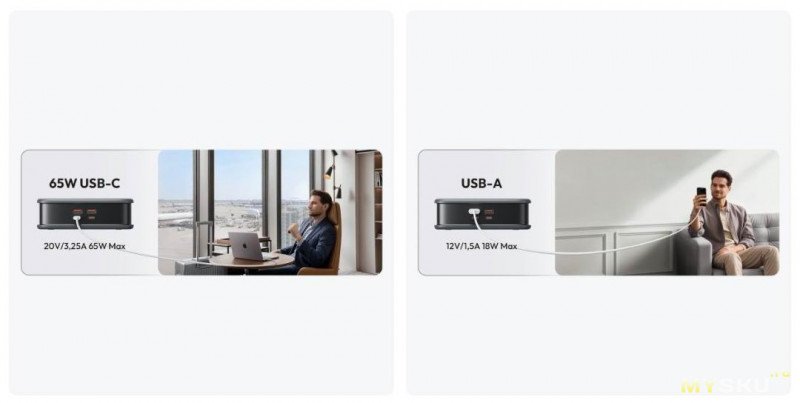

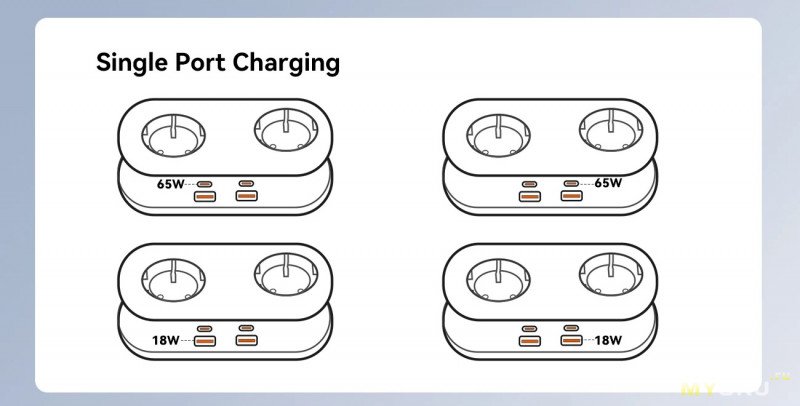

Как я уже писал, у 2-х розеточного удлинителя зарядный блок более прогрессивный. Изготовлен он по GaN технологии, а писать нужно именно так, с маленькой «a», так как это обозначение химической формулы соединения веществ — Нитрида Галлия. Такие ЗУ имеют более компактные габариты, чем их кремниевые собратья при равной мощности. Максимальные выходные параметры портов USB приведены на изображениях ниже.

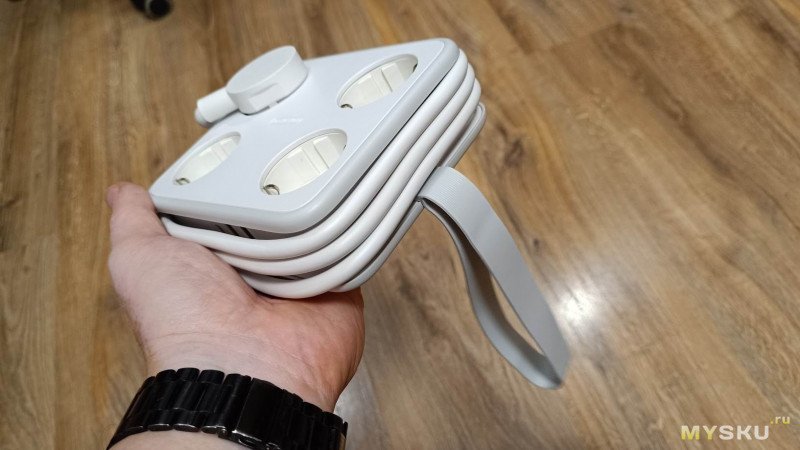

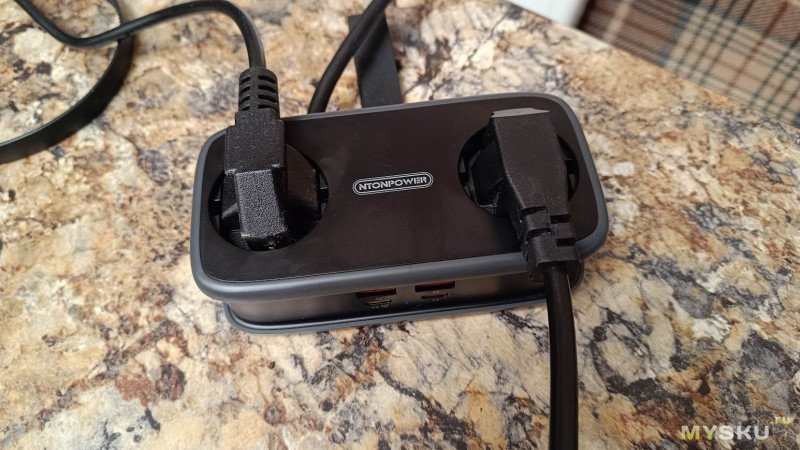

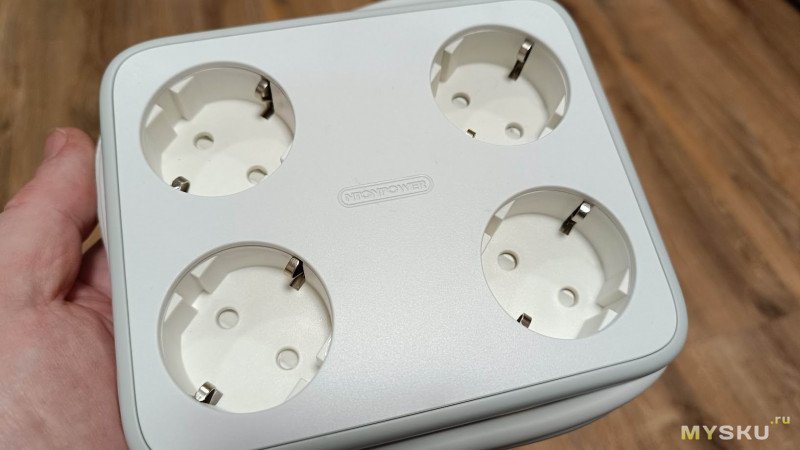

Конструктивно корпуса фильтров очень похожи. Одна и та же конфигурация розеточных гнёзд, лишь ориентация вилок разная. У 2-х розеточного она прямая, а у 4-х розеточного со смещением под 45 градусов.

Одинаковый у них и способ хранения провода. Он наматывается на борта по периметру корпуса и перехватывается силиконовой перетяжкой.

Розетки обоих фильтров имеют защитные шторки и заземляющие контакты.

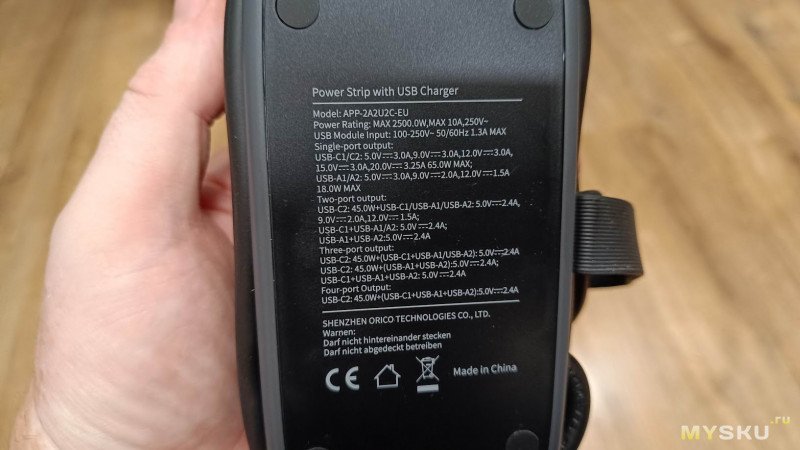

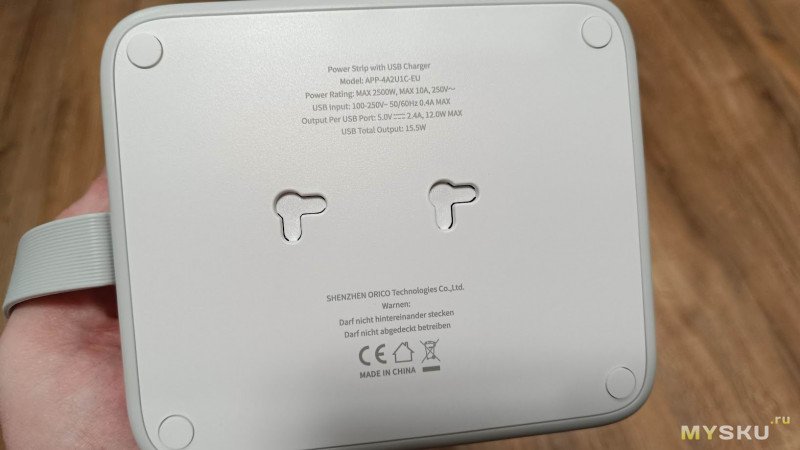

На обратных сторонах корпусов указаны электрические параметры силового блока розеток, а также подробно расписаны выходные параметры портов USB/Type-C в различных комбинациях использования выходов. У 4-х розеточного здесь также расположены двунаправленные проушины под штатные саморезы.

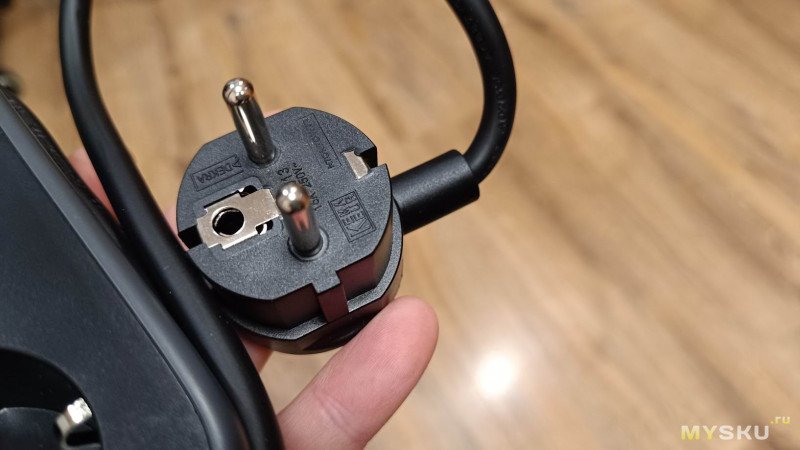

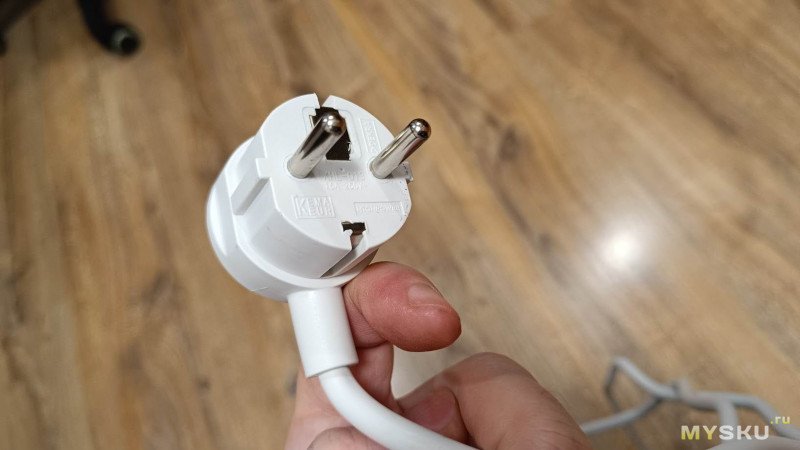

Вилки у удлинителей одинаковые: толстые штыри, заземляющие контакты и электрические параметры 10 А, 250 В.

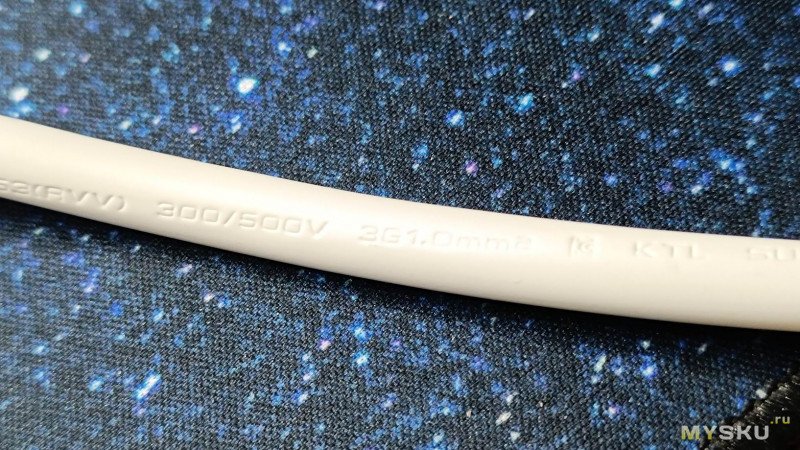

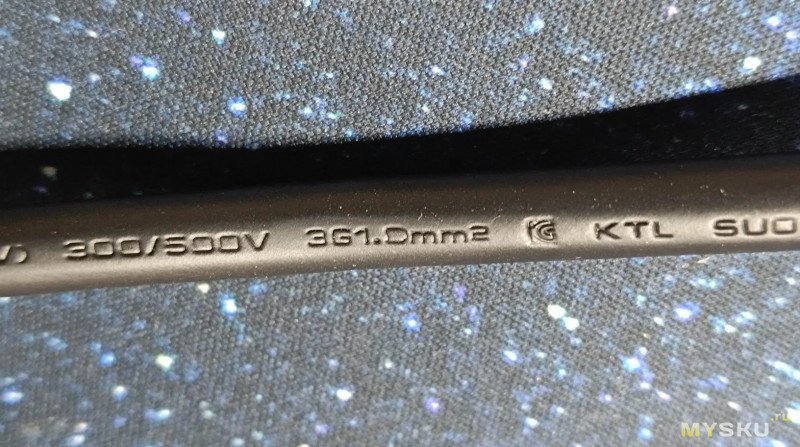

В характеристиках заявлен 3-х жильный кабель с сечением 1,5 мм², однако на обоих удлинителях маркировка свидетельствует о жилах с сечением 1,0 мм². Но в любом случае этого достаточно для пропуска заявленной мощности в 2500 Вт с током 10 А. В соответствии с нормативами, длительно допустимая токовая нагрузка на одну жилу в таком кабеле составляет 14 А.

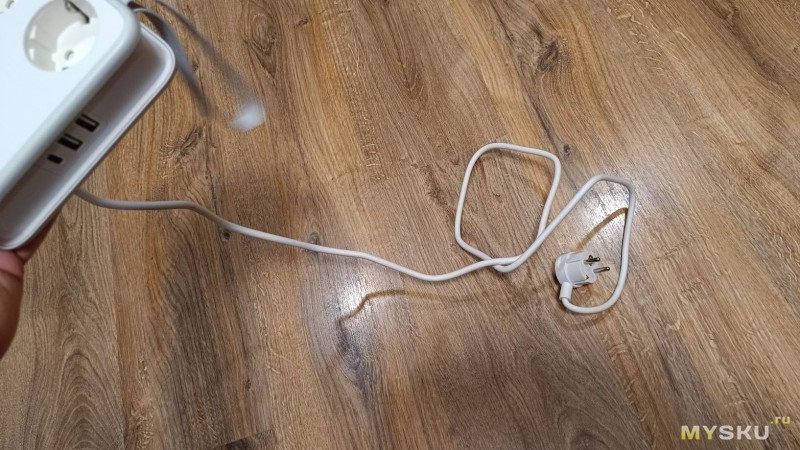

Кабели имеют практически одинаковую длину: 1,5 метра у 2-х розеточного и 1,6 метра у 4-х розеточного.

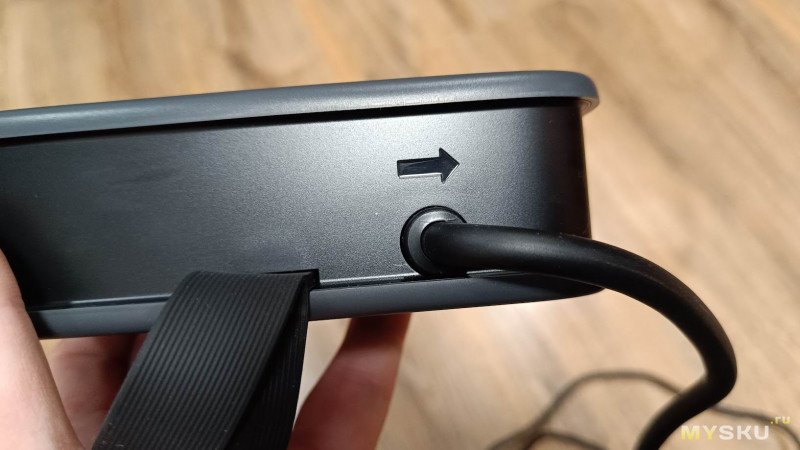

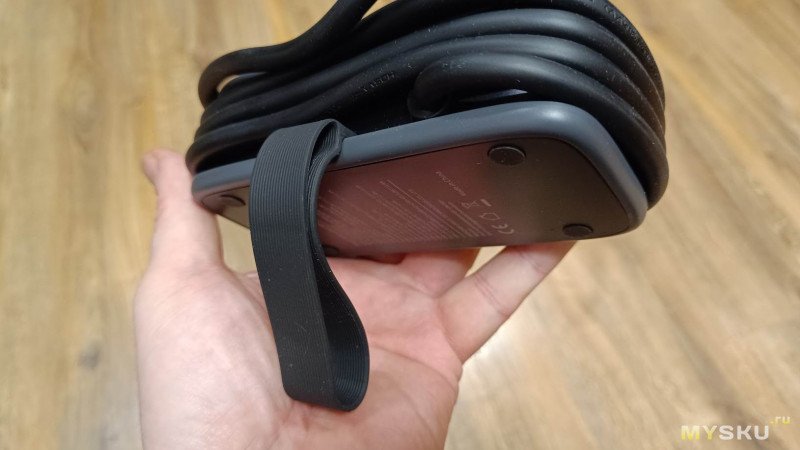

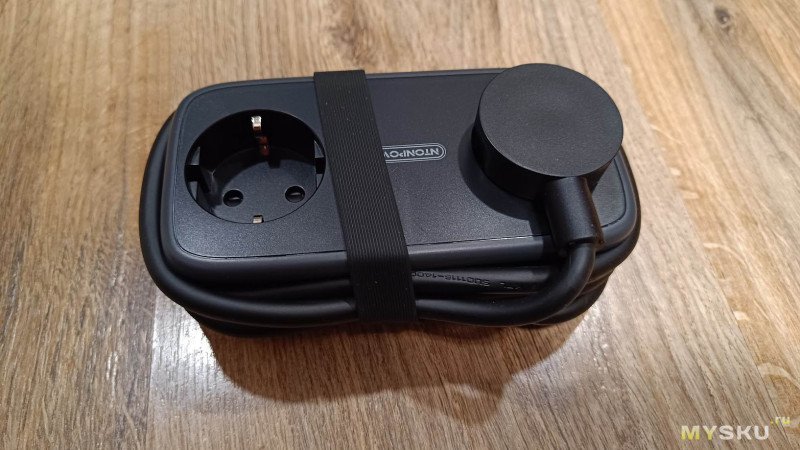

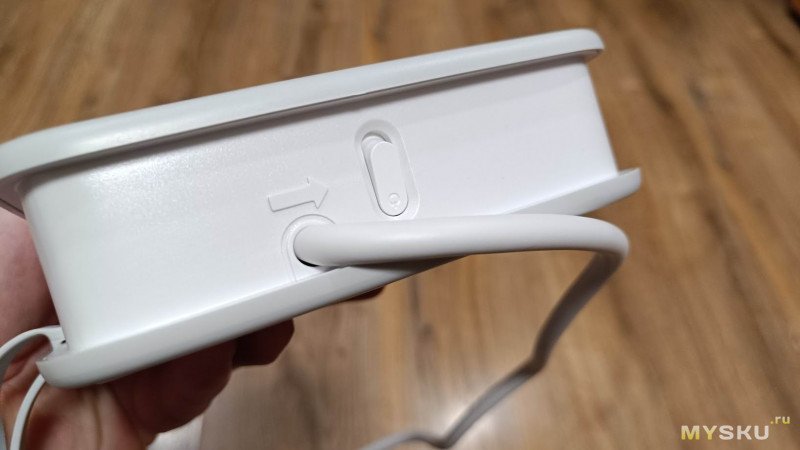

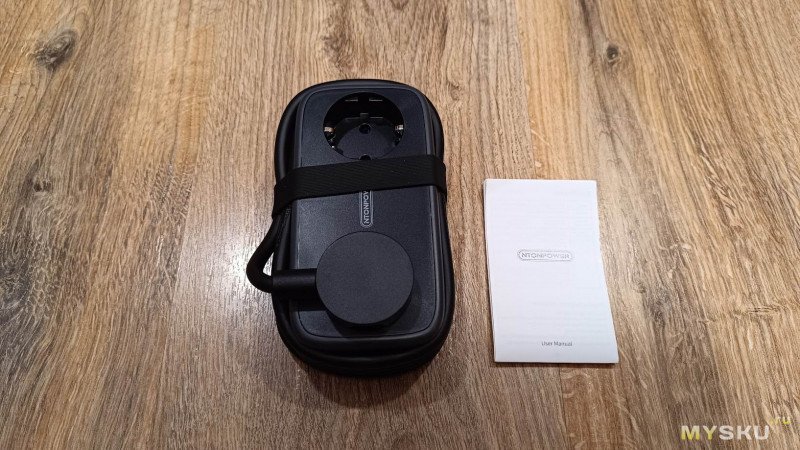

Оба удлинителя имеют оригинальный способ хранения кабеля — его нужно намотать на бортики по направлению, указанному стрелкой, перехватить резинкой и вставить вилку в одну из розеток.

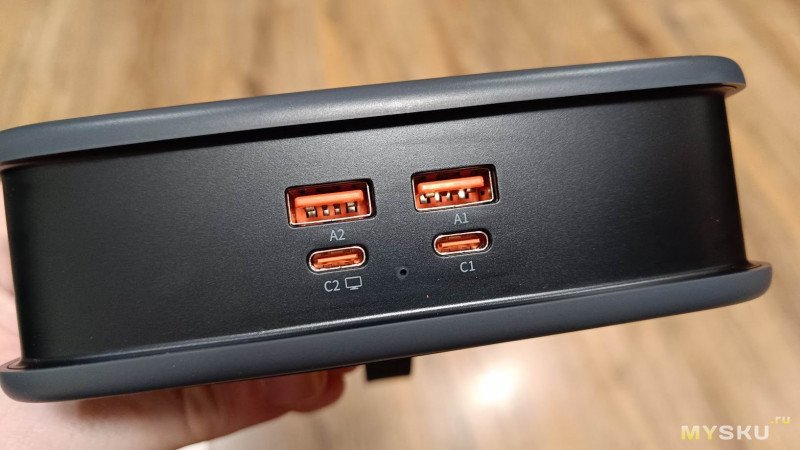

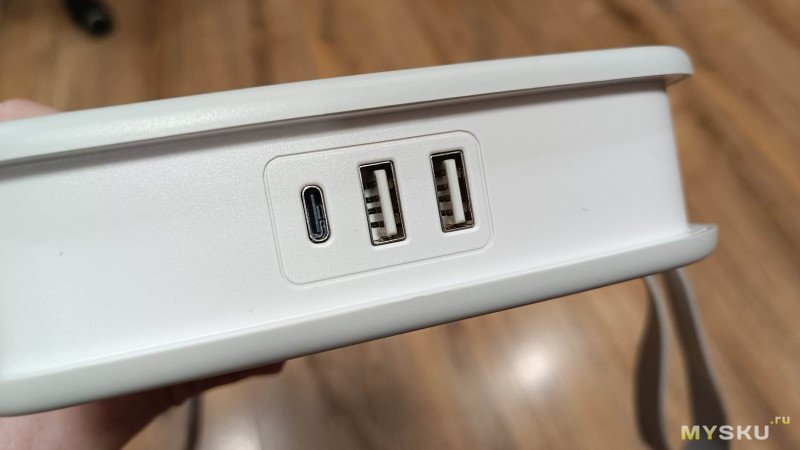

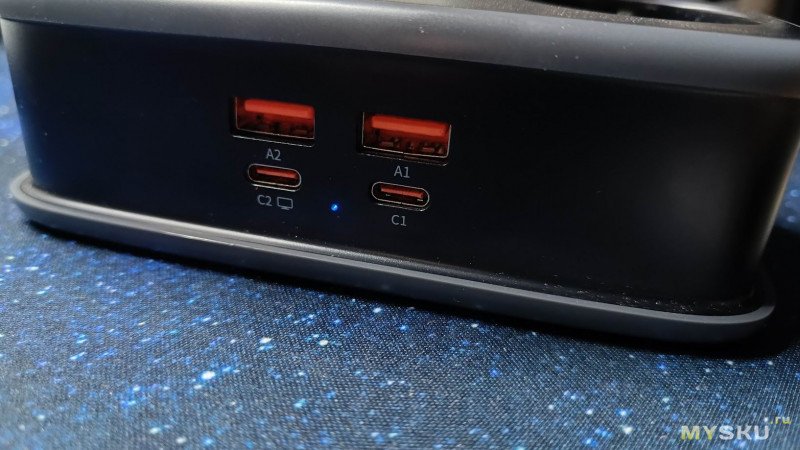

Основные отличия удлинителей находятся в блоке портов для зарядки гаджетов. У фильтра с 2 розетками 2 порта USB и 2 порта Type-C. Все они имеют оранжевую расцветку, говорящую о поддержке быстрой зарядки. У 4-х розеточного фильтра на один порт меньше. Здесь всего один порт Type-C и 2 порта USB. Расцветка портов белая.

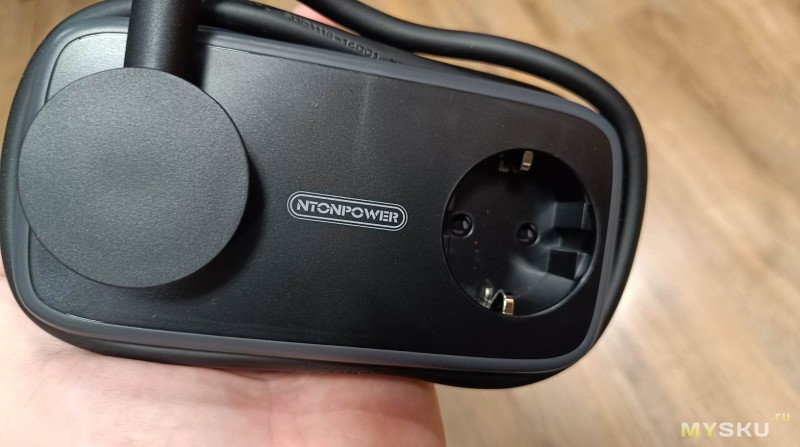

Также из различий у чёрного фильтра есть голубой светодиод состояния подключения, у белого его нет. Зато есть выключатель питания с обратной стороны.

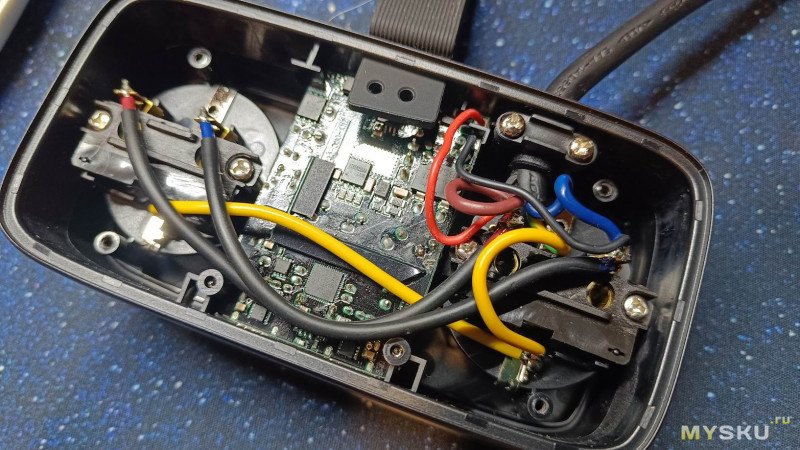

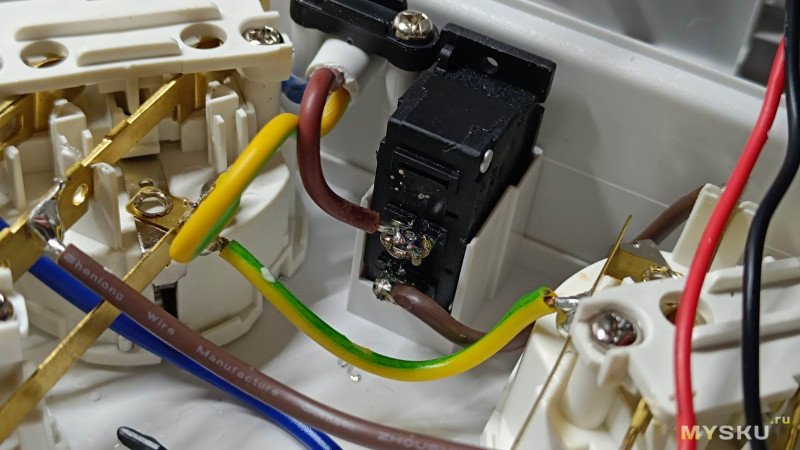

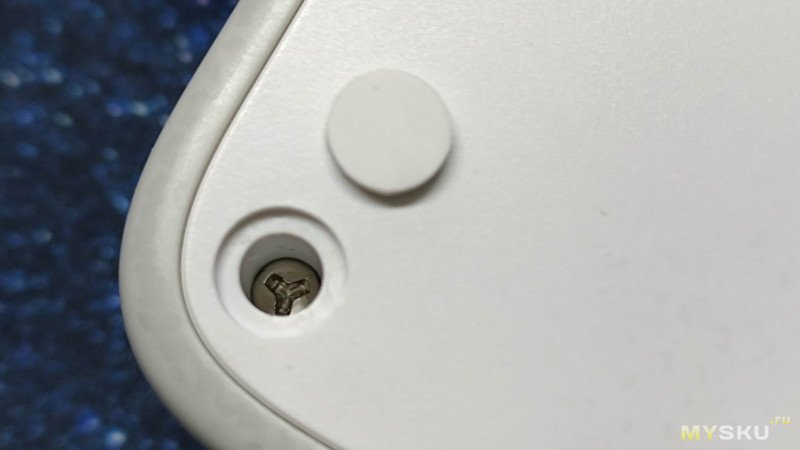

Внутри конечно тоже всё по разному, хотя доступ к внутренностям организован одинаково. Для разборки корпуса нужно открутить по 4 винта с хитрым трёхлопастным шлицем Tri-Wing.

У 4-х розеточного удлинителя внутри так:

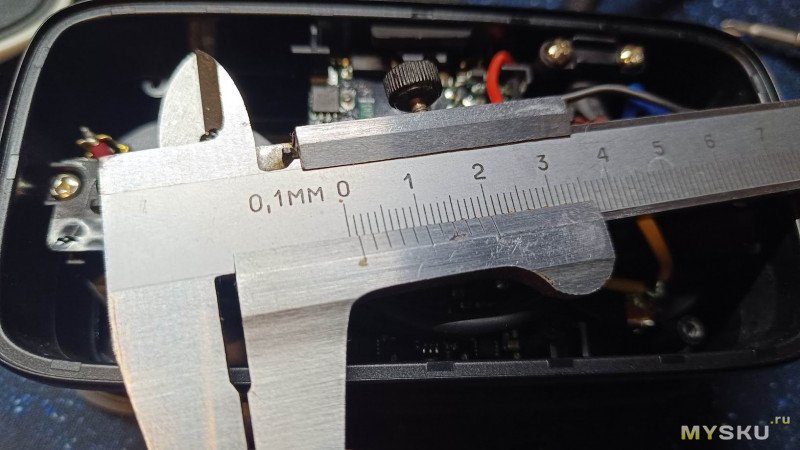

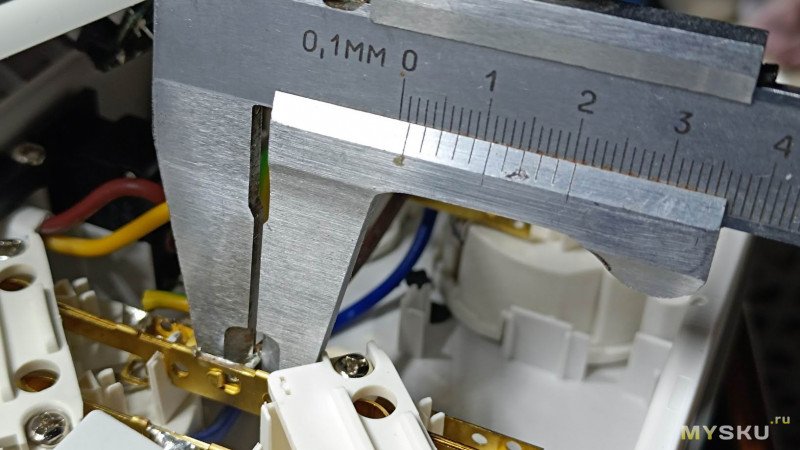

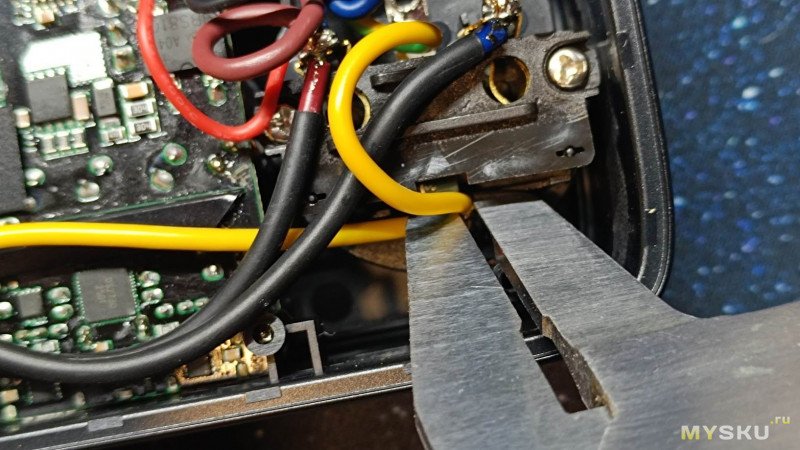

Диаметр жилы составляет 1,2 мм, что в пересчёте даёт 1,13 мм² по площади.

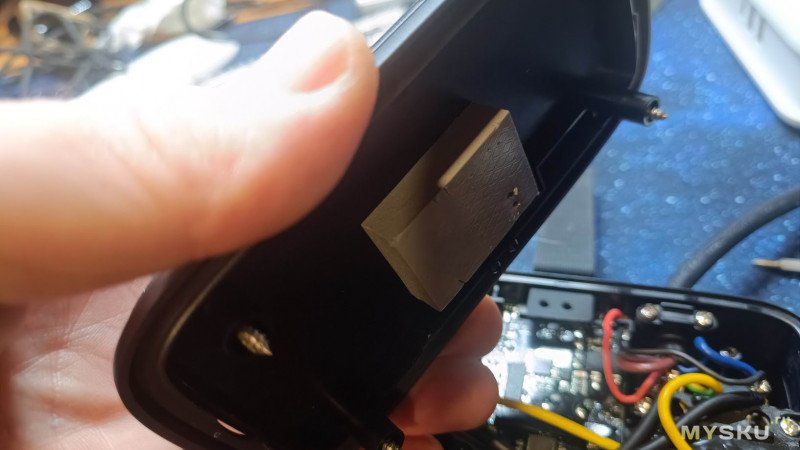

Внутри 2-х розеточного конструкция другая, первое отличие в толстой термопрокладке с другой стороны корпуса, которая призвана служить отводом тепла для мощного зарядного устройства.

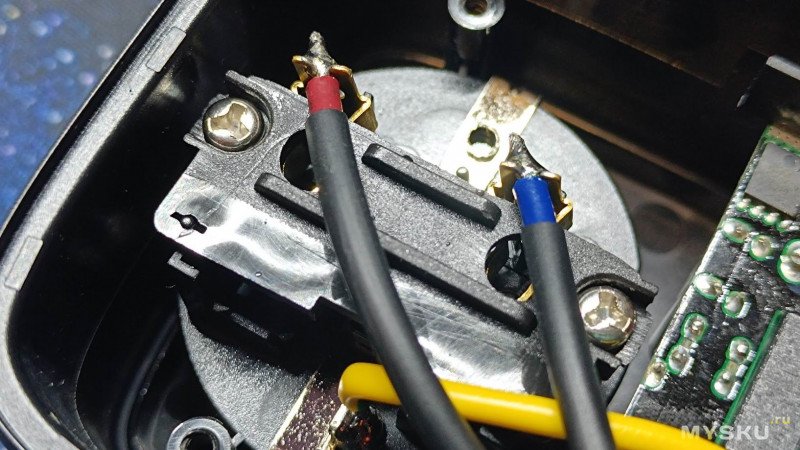

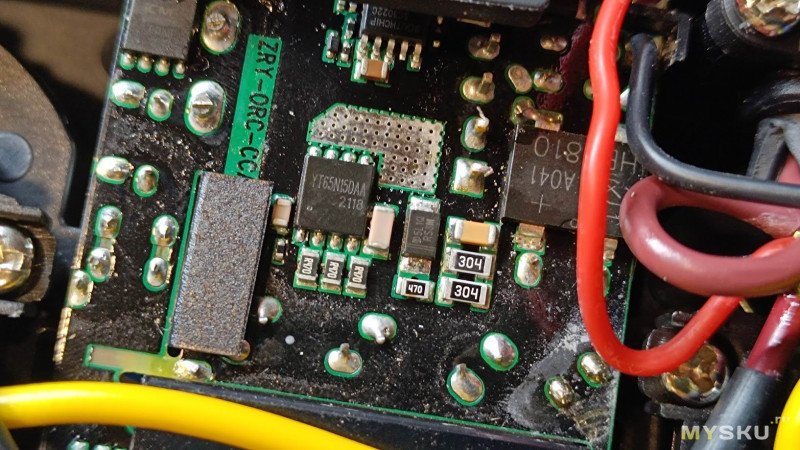

Силовая розеточная часть такая же, а вот зарядный блок совершенно другой. Оно и понятно, GaN совсем другая технология.

Тут замерить диаметр жилы было сложнее, они все аккуратно запакованы в термоусадки, но там где смог подлезть — результат тот же — 1,2 мм.

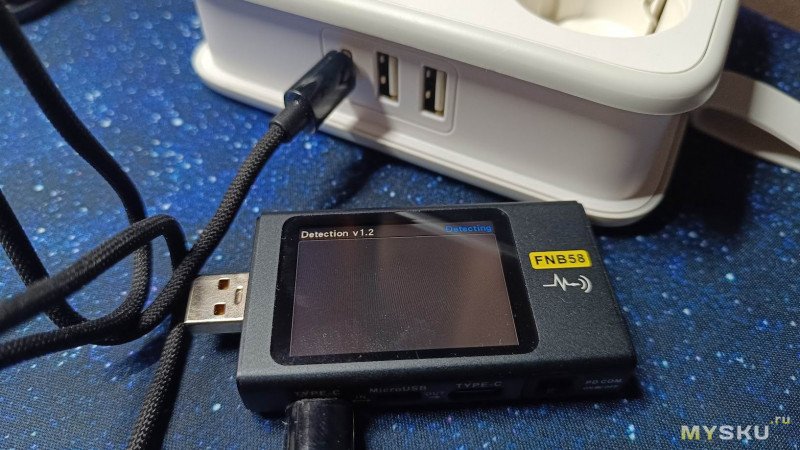

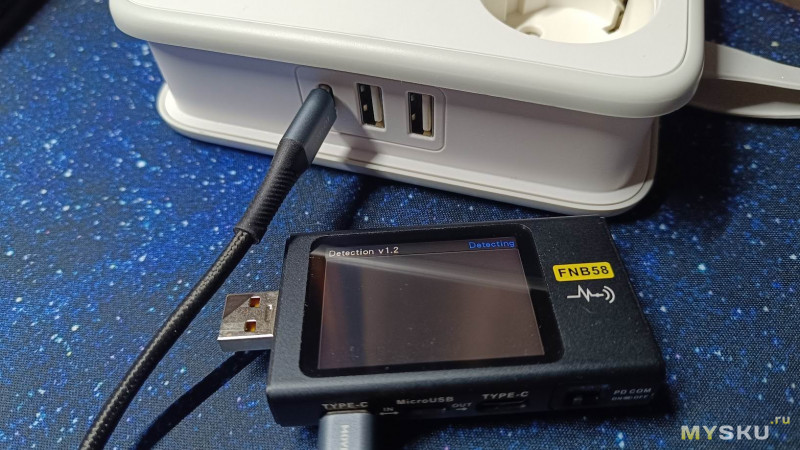

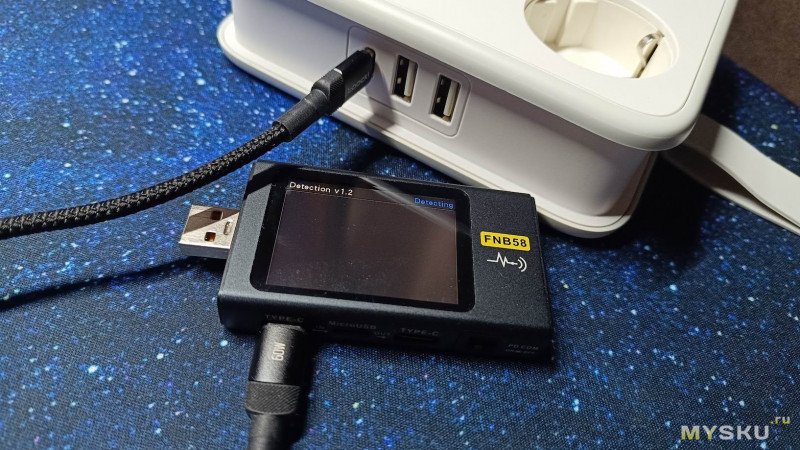

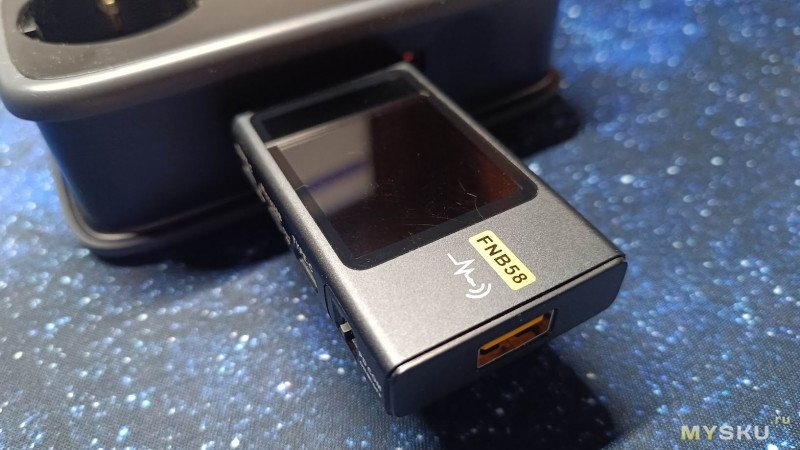

Проверим заявленные возможности зарядных блоков при помощи USB тестера FNIRSI-FNB58. Начнём с 4-х розеточного фильтра и портов USB-A, так как USB тестер можно подключить к ним напрямую без кабелей. Результаты на обоих портах одинаковые.

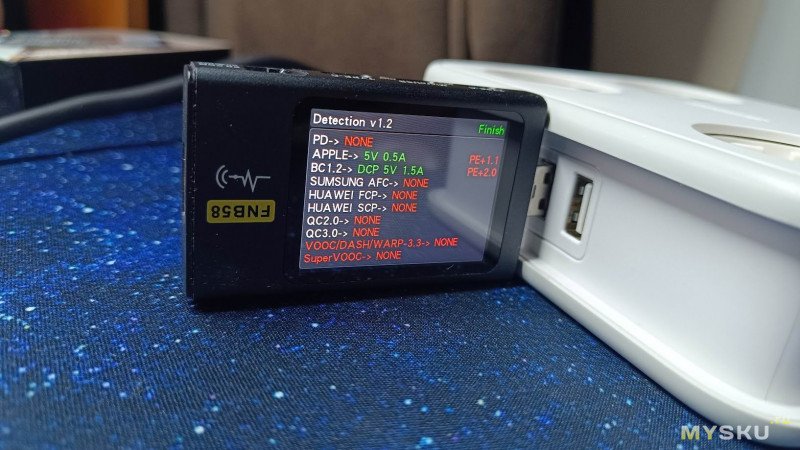

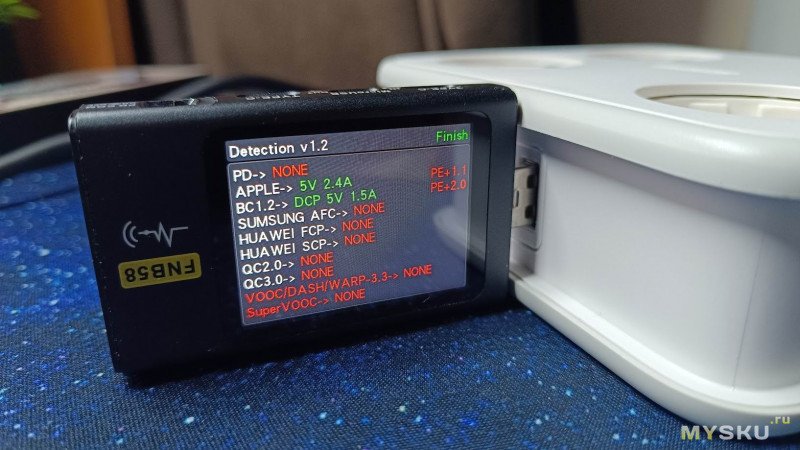

Тестер зафиксировал поддержку следующих протоколов быстрой зарядки:

APPLE — 5В с max током 0,5А
Dedicated charging port (DCP) — 5В с max током 1,5А

Иные протоколы не поддерживаются. Далее проверим порт TYPE-C. Тут случился конфуз. Ни с одним из моих кабелей тестер диагностику провести не смог.

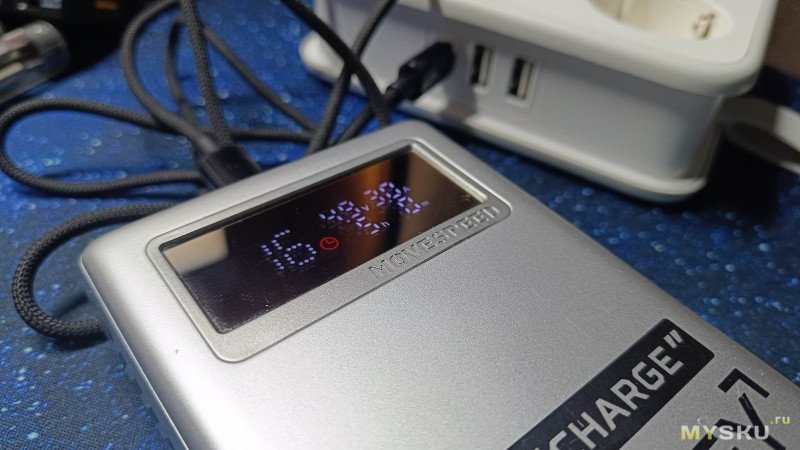

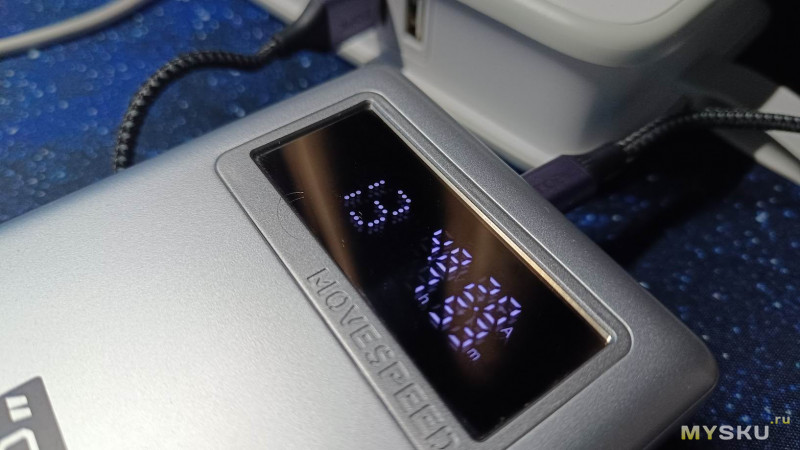

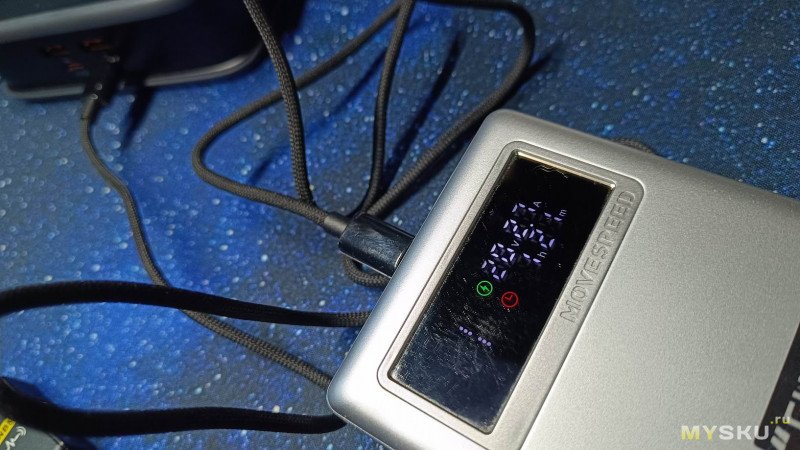

Проверим тогда его реальной нагрузкой — повербанком MOVESPEED M25, имеющим индикацию параметров заряда.

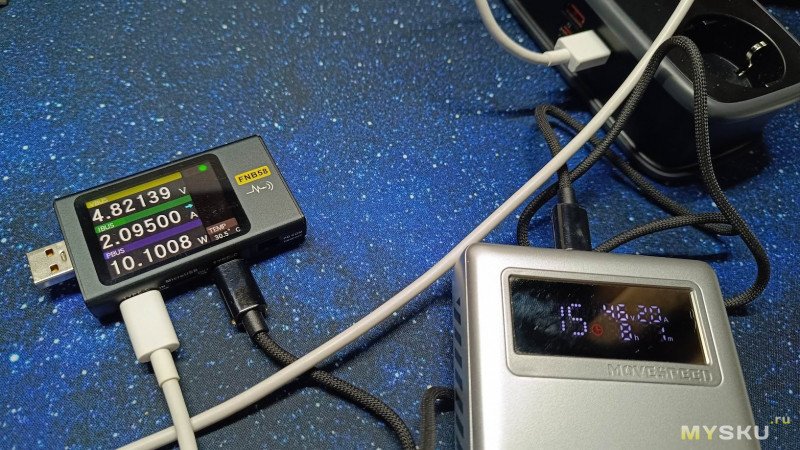

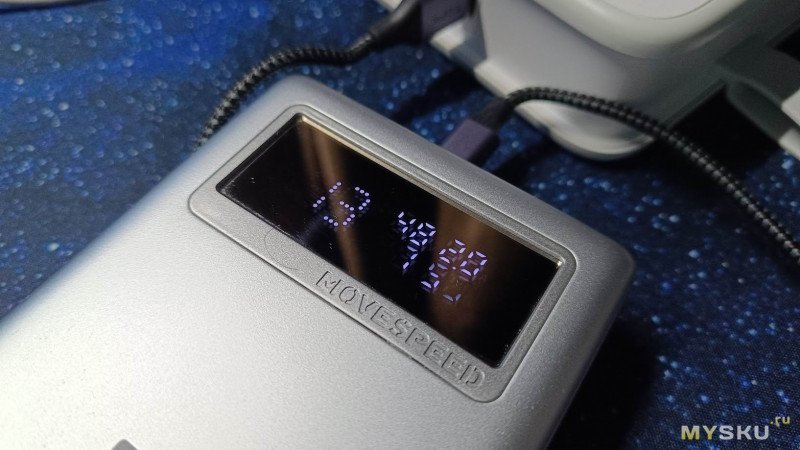

Чуть меньше, чем было обещано — 4,9 В при 3,0 А. Ну да это и не эталонный прибор для измерения. Порты USB-A выдают на ампер меньше при том же уровне напряжения — по 2 А.

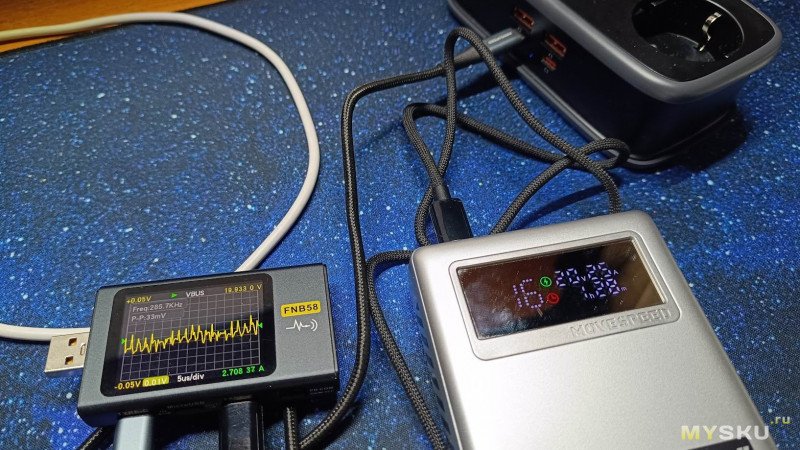

Под нагрузкой АЧХ выглядит так.

Гораздо всё интереснее у 2-х розеточного фильтра. Левый порт TYPE-C.

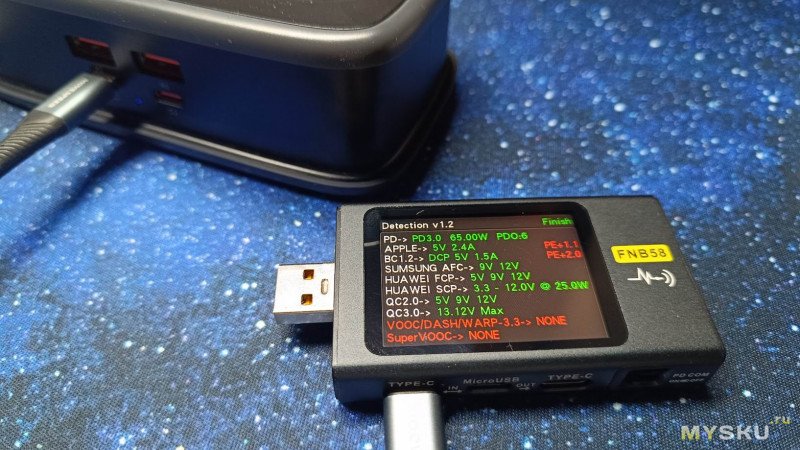

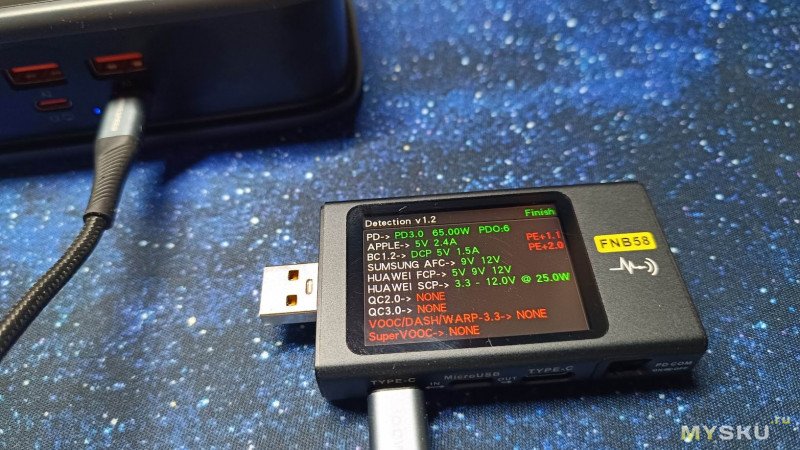

Тестер зафиксировал поддержку следующих протоколов быстрой зарядки:
USB Power Delivery (PD 3.0) — 65 Вт
APPLE — 5В с max током 2,4А
Dedicated charging port (DCP) — 5В с max током 1,5А
Samsung Adaptive Fast Charging (AFC) — 9В, 12В
Huawei Fast Super Charge (FSP) — 5В, 9В, 12В
Huawei Super Charge Protocol (SCP) — 3,3 — 12В с max мощностью 25 Вт
Qualcomm QuickCharge (QC 2.0) — 5В, 9В, 12В
Qualcomm QuickCharge (QC 3.0) — 13.12 В Макс

Нет поддержки протоколов:
VOOC и SuperVOOC от компании OPPO
DASH/WARP от компании OnePlus
Pump Express 1.1 и 2.0 от компании MediaTek

Правый порт TYPE-C.

Тестер зафиксировал поддержку следующих протоколов быстрой зарядки:
USB Power Delivery (PD 3.0) — 65 Вт
APPLE — 5В с max током 2,4А
Dedicated charging port (DCP) — 5В с max током 1,5А
Samsung Adaptive Fast Charging (AFC) — 9В, 12В
Huawei Fast Super Charge (FSP) — 5В, 9В, 12В
Huawei Super Charge Protocol (SCP) — 3,3 — 12В с max мощностью 25 Вт

Нет поддержки протоколов:
Qualcomm QuickCharge (QC 2.0)
Qualcomm QuickCharge (QC 3.0)
VOOC и SuperVOOC от компании OPPO
DASH/WARP от компании OnePlus
Pump Express 1.1 и 2.0 от компании MediaTek

С USB портами опять случилась та же петрушка — тестер не может их продиагностировать.

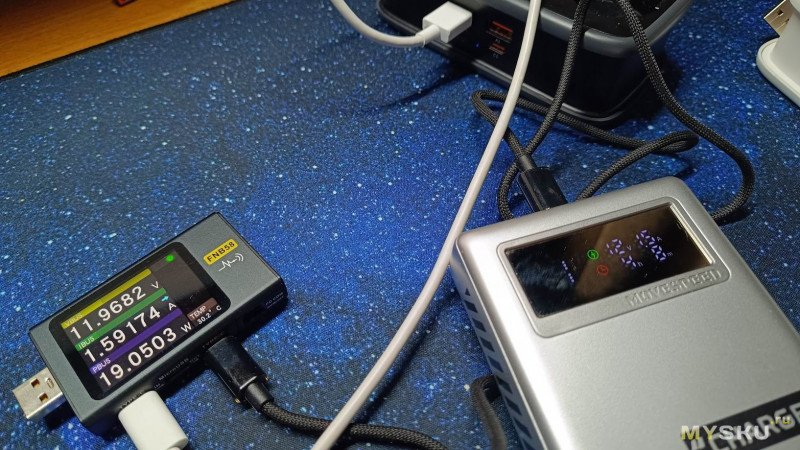

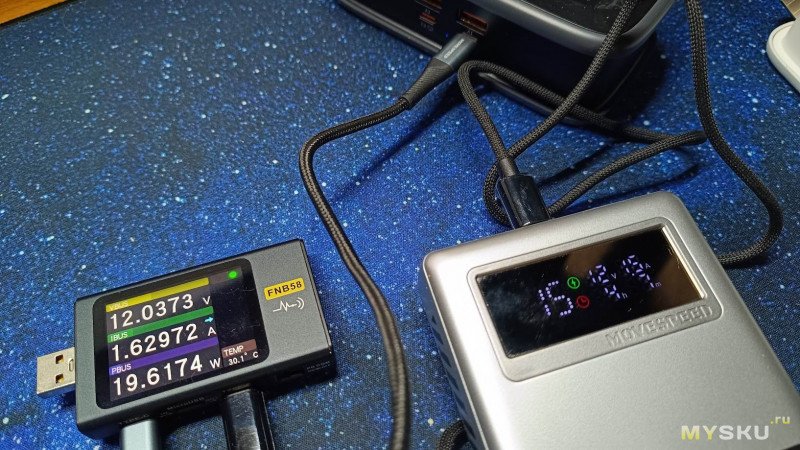

Вновь проверяем под нагрузкой. Левый порт — 19 Вт при 12 В, правый порт — 10 Вт при 5 В.

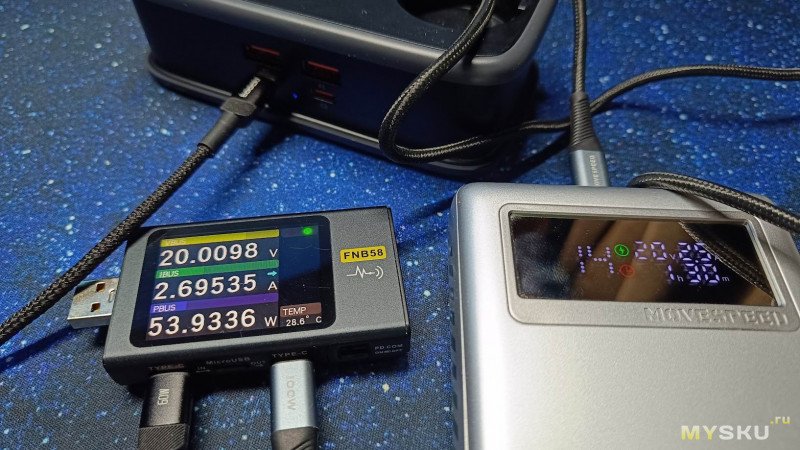

То же самое проверим с Type-C портами. Левый порт — 54 Вт с напряжением 20 В. Правый порт через тестер всего 19 Вт при напряжении 12 В. Напрямую — те же 54 Вт при 20 В. Почему так — не знаю.

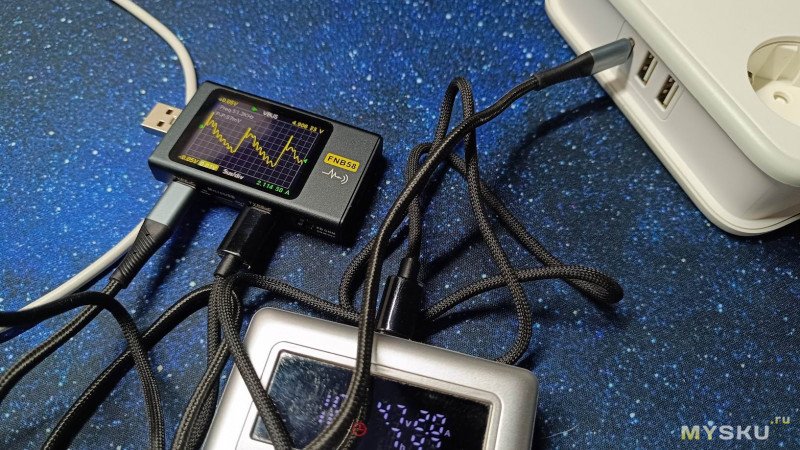

Амплитудная характеристика под максимальной нагрузкой выглядит так.

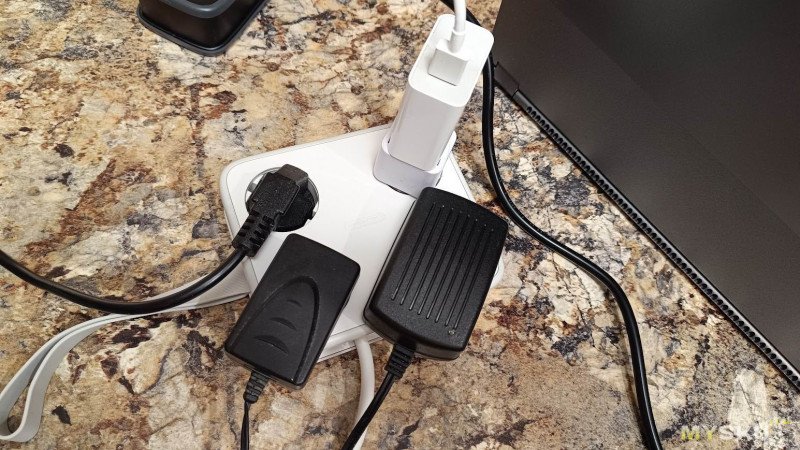

Расположение розеток в обоих удлинителях не мешает подключить вилки либо зарядные блоки в любом направлении, не мешая друг-другу.

В заголовке дана ссылка на удлинитель с 4 розетками, там же можно выбрать обозреваемый вариант с 2 розетками или перейти к нему по прямой ссылке https://www.ozon.ru/product/setevoy-filtr-ntonpower-app-udlinitel-evro-rozetka-s-2-usb-a-2-usb-c-65-vt-pd-gan-zaryadka-2500-vt-2412777792
