Простая адресная гирлянда, как это устроено, разборка и ремонт

В последнее время все популярнее становятся адресные светодиодные гирлянды. Если гирлянды старого типа были максимум с 4 цветами и при этом контроллер мог задать только цвет всей гирлянды сразу, то на новом типе гирлянд контроллер может задать цвет каждой точки отдельно и управлять ими динамически. При этом цвет любой точки может быть любым из RGB палитры.
Такие гирлянды управляются через приложение в телефоне или с пульта. Так же в блоке контроллера есть микрофон, гирлянда может реагировать на него или на микрофон в телефоне или мигать в такт музыке, которая играет с телефона.
Показываю как проверить такую гирлянду в пункте выдачи WB, как она работает и как можно ее починить.
Ну и что у нее внутри, на каких умных «лампочках» она сделана.

Такие гирлянды ищутся на маркетах по фразе «умная гирлянда», цены от 300 руб за 10 метров.
В заголовке я привел цену на самую дешевую на данный момент гирлянду.

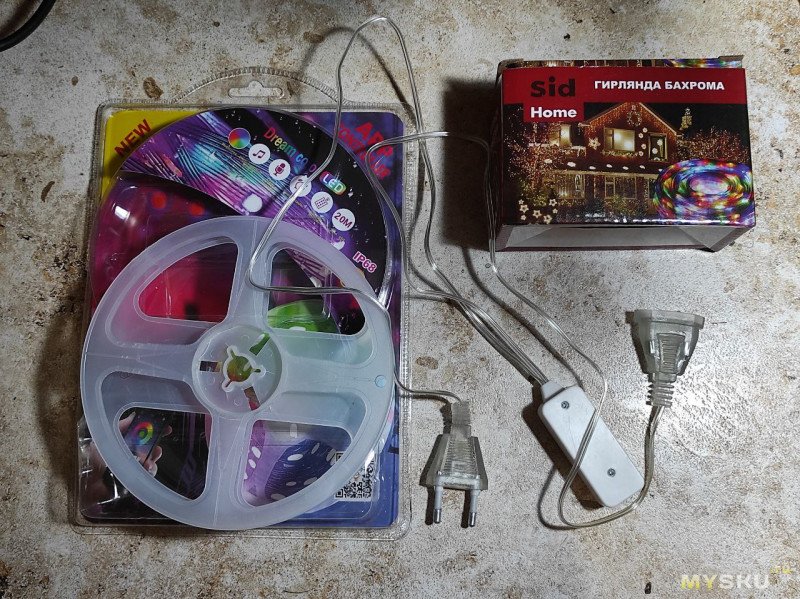

Вот вторая гирлянда на 20 метров, она идет с сетевым блоком питания, он же удлинитель.
www.wildberries.ru/catalog/550197844/detail.aspx
При этом адресные гирлянды бывают сделаны из тонких одножильных проводов, типа «роса», они дешевле, но мне кажется, что лучше брать гирлянду, сделанную из гибких проводов. Я заказал три гирлянды, на 10, 15 и 20 метров. Гирлянды на 10 и 15 метров пришли ко мне в коробке, гирлянда на 20 метров на катушке. С гирляндой 20 метров в комплекте есть небольшой удлинитель с блоком на 5 вольт.

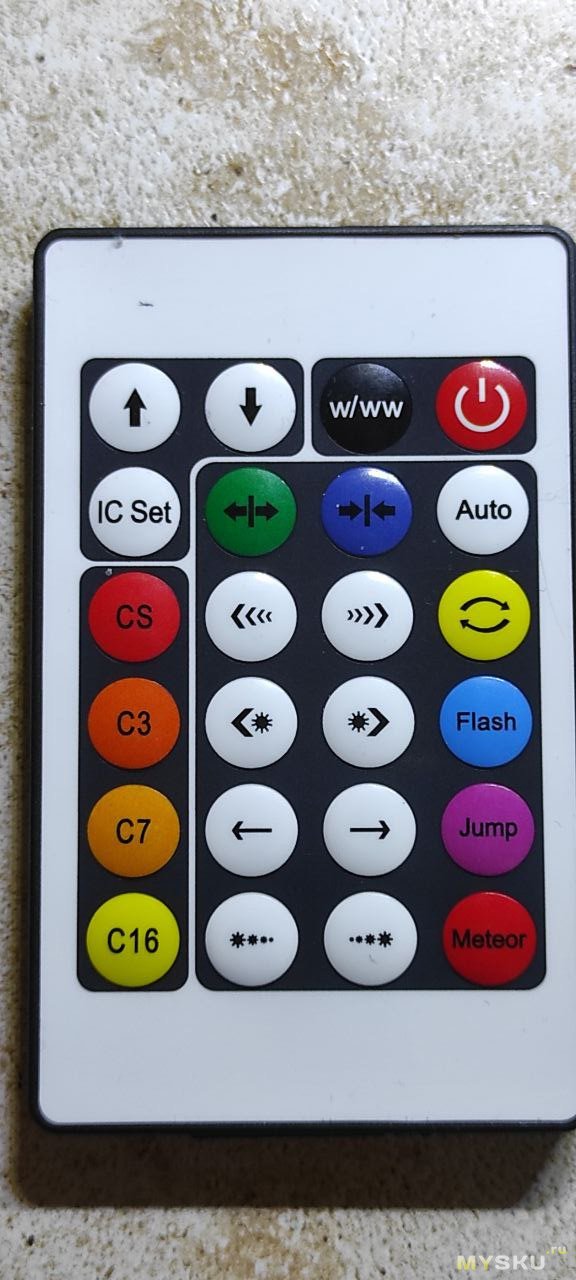

Обычно в комплекте с гирляндой есть пульт, он работает по ИК.
Пульты бывают разные, не сильно разбирался со своим. Главное что на нем есть кнопка включения и выключения гирлянды. Еще есть кнопка IC Set, нажав ее можно стрелками рядом увеличить или уменьшить число работающих светодиодов, меняет сразу на 10 штук.
При получении в пункте выдачи лучше проверить гирлянду. Она работает от USB, поэтому для проверки лучше взять с собой повебанк. Когда я получал первую гирлянду на 10 метров, то проверил только три основных цвета, красный, зеленый и синий — вроде все было нормально. Выбросил упаковку с баркодом, потом дома увидел, что два светодиода светят неправильно, но возвращать было поздно.
Это лучше всего видно если включить белый цвет. При этом один светодиод вместо белого светился желто-зеленым, второй голубым. В одном не работает красный, в другом синий цвет.

Контроллер одной гирлянды работает с приложением Lotus lamp x, второй с приложением MR star. Первое приложение мне понравилось больше, там эффекты показаны нагляднее.
QR первого приложения.
QR второго приложения.

Блоки с контроллером похожи, в них есть ИК-приемник, кнопка, микрофон, кварц, микроконтроллер. Но разные программы не видят разные контроллеры. То есть у гирлянд на 10 и 15 метров одинаковые контроллеры и обе гирлянды видело приложение Lotus lamp x, у 20 метровой другой контроллер и она работает только с MR star.
На контроллере есть кнопка, короткие нажатия переключают эффекты, долгое нажатие выключет гирлянду.
Первый контролер 10 и 15 метровой.

Второй, от 20-метровой, чуть другой.


Гирлянда собрана из адресных светодиодов, каждый из который принимает команду от контроллера. Первый принимает команду, допустим, «светись красным, яркость 30%», включает красный свет и передает пачку данных дальше, откусив свой фрагмент. Следующий делает так же. То есть имеет значение место светодиода в очереди и его направление. Если выпаять фрагмент гирлянды или один светодиод и развернуть его наоборот, то работать не будет, хотя вроде они все распаяны параллельно.

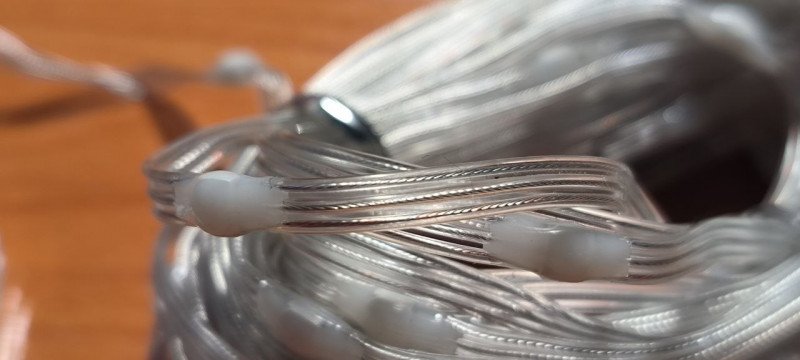

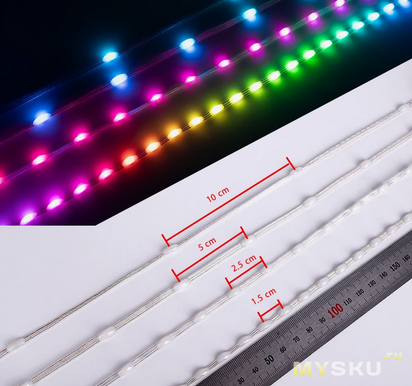

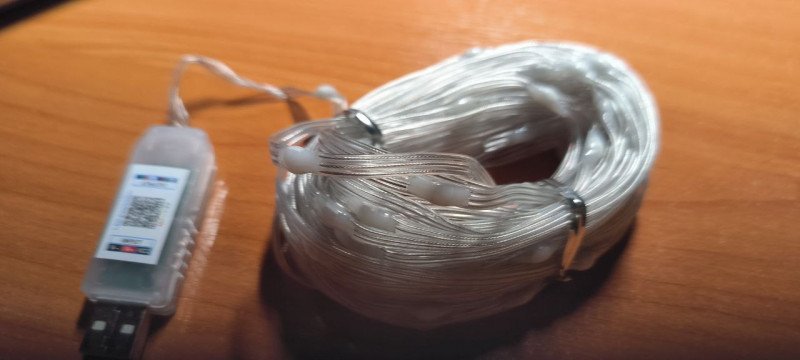

Физически светодиоды стоят каждые 10 см, выглядят как капля пластика на светодиоде. С одной, лицевой стороны она более выпуклая, с обратной почти плоская. Капля светится вся, но с выпуклой стороны светится сильнее, потому что светодиод излучает в эту сторону.


В каждом светодиоде стоит микросхема, которая обрабатывает данные, и RGB светодиод. По сути микросхема стоит в самом RGB светодиоде.

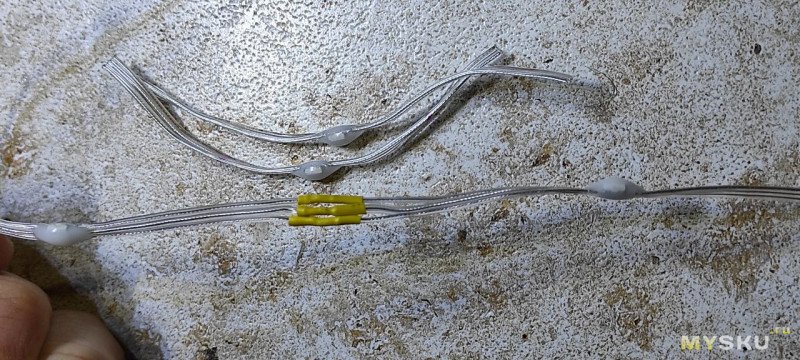

Что нужно сделать, чтоб убрать светодиоды, в которых не работает один цвет? Просто выкусил их и запаял провод без них. Термоусадка, изолента или скотч по желанию. У меня не было прозрачной, использовал желтую.

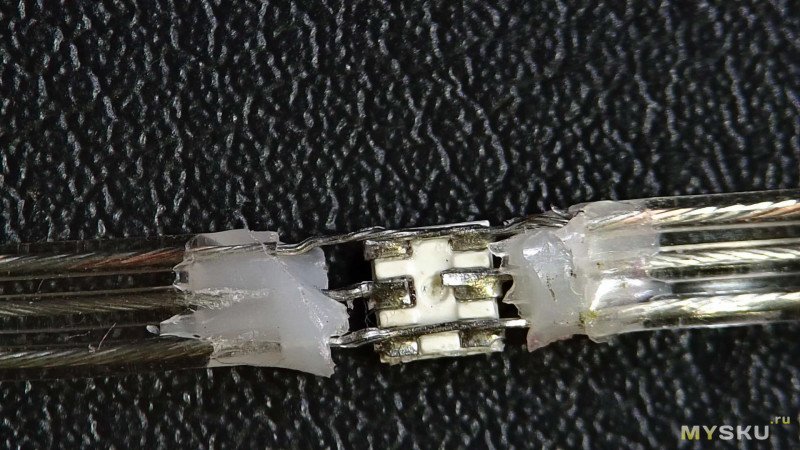

Сколол кусачками пластик на выпаянных светодиодах, вот так они выглядят с обоих сторон. Плюс и минус питания идут транзитом, провод данных припаян последовательно

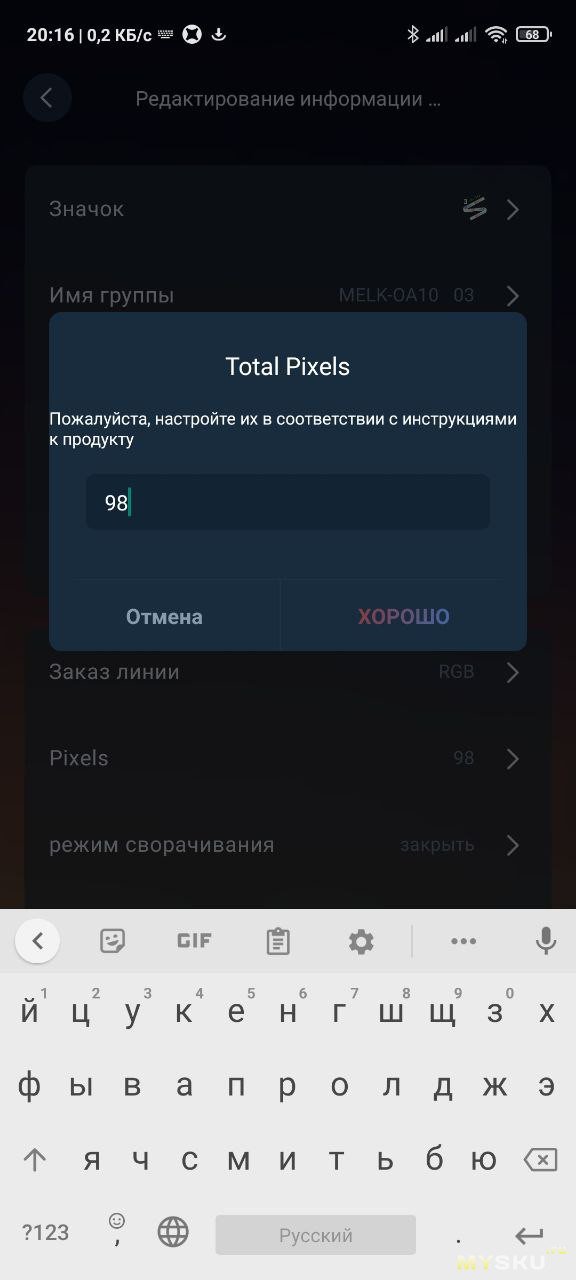

Теперь все работает нормально, можно использовать гирлянду. Но для корректной работы в приложении нужно изменить число светодиодов. Для данной гирлянды я меняю 100 на 98. Можно задать хоть 1000 для гирлянды из 10 светодиодов. Но если задано правильное число светодиодов, то контроллер будет отправлять правильную пачку данных. И если выбран кольцевой эффект, то при правильном количестве светодиодов и прокладке гирлянды по кругу, свет будет двигаться по кругу.
Так же в приложении можно задать меньшее число светодиодов и часть гирлянды выключится, не будет светиться. Возможно поэтому на маркетах есть отзывы, что часть светодиодов не светится — может нужно просто изменить число работающих светодиодов.
Ну и вроде бы ничего не мешает спаять две гирлянды вместе, например 10+15 метров и задать 250 светодиодов. Но почему-то гирлянды на 20 метров продаются одним куском, а 30 метров уже идут из одной точки двумя кусками по 15 метров.

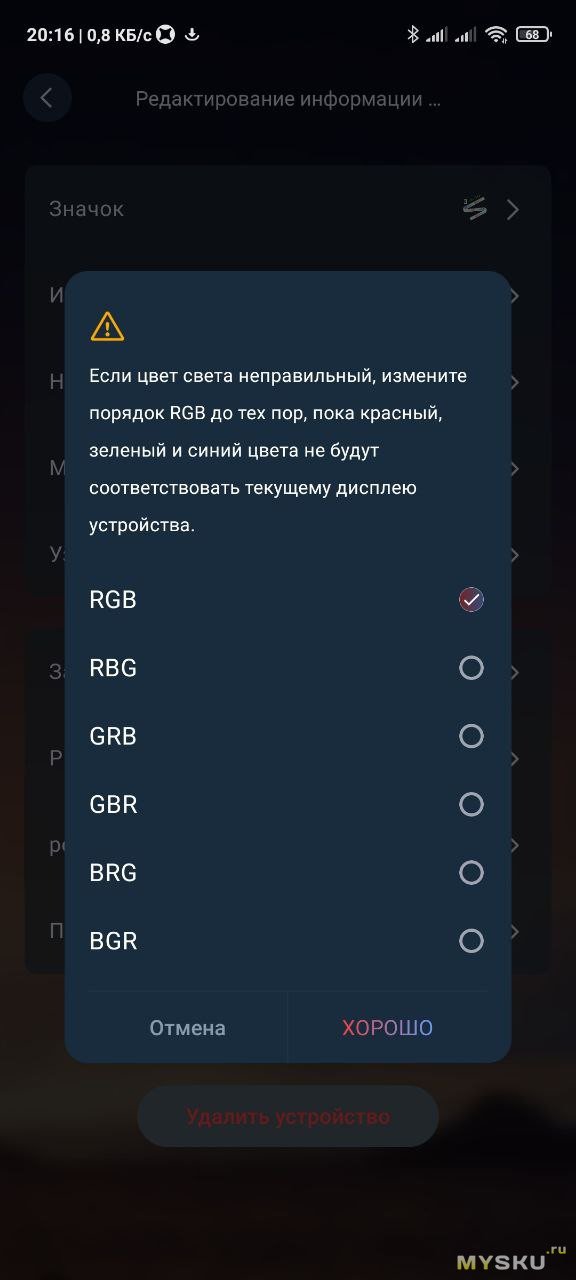

Так же есть отзывы, что гирлянда светится неверными цветами, вместо красного светится зеленым и т. д. В приложении можно задать последовательность цветов, RGB или GRB или другие варианты.
В приложении lotus lamp x есть несколько вкладок.

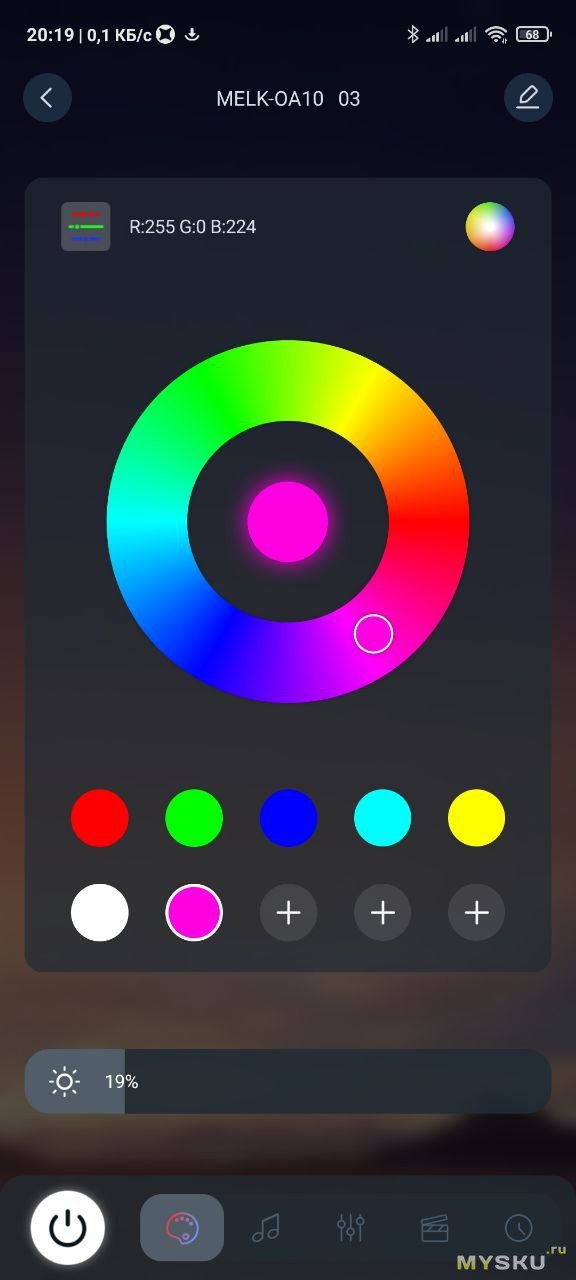

Первая это просто выбор статичного цвета. Можно регулировать яркость.

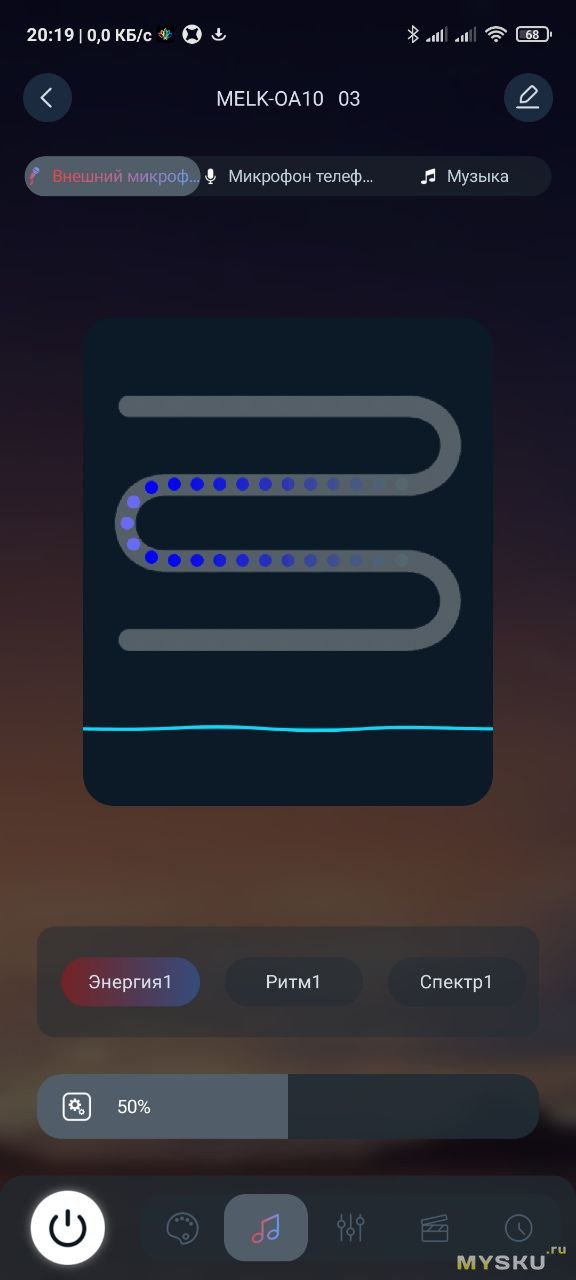

Вторая это работа со звуком. Можно выбрать внешний микрофон (это микрофон в контроллере гирлянды), микрофон телефона или мигать под музыку в телефоне.
Можно регулировать чувствительность и выбрать эффект, как гирлянда реагирует на звук.

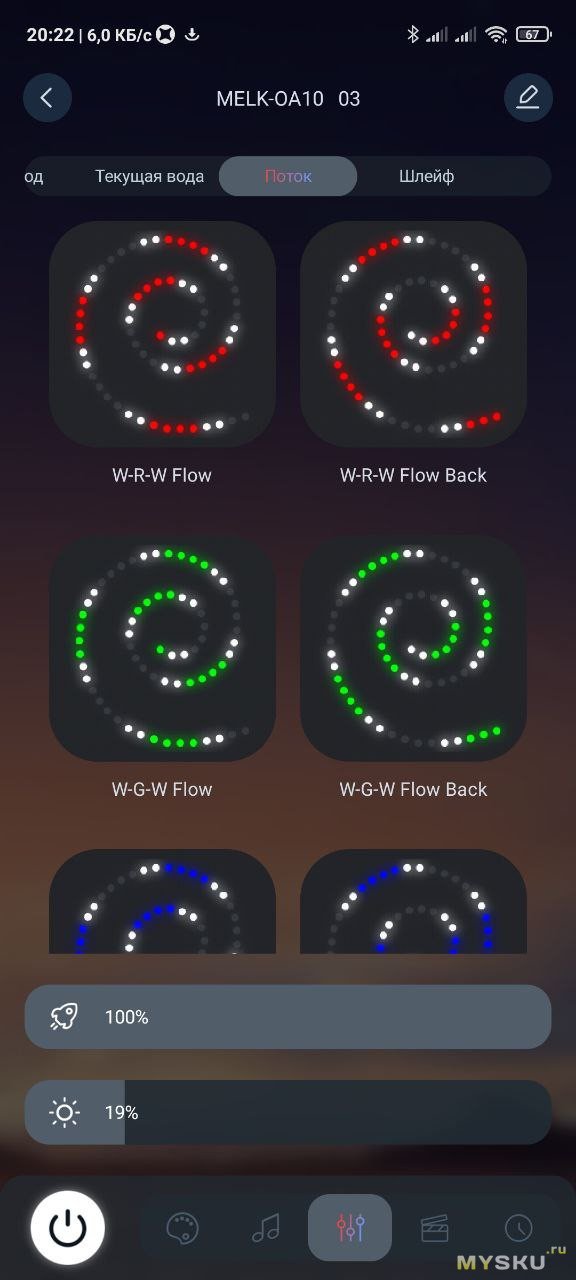

Третья это запрограммированные эффекты. Там куча эффектов в виде гифок. Кольцевые эффекты, когда два цвета бегут друг за другом по кругу или семь цветов бегут друг за другом или же разнообразные мигалки и змейки.
Можно регулировать яркость и скорость эффекта.

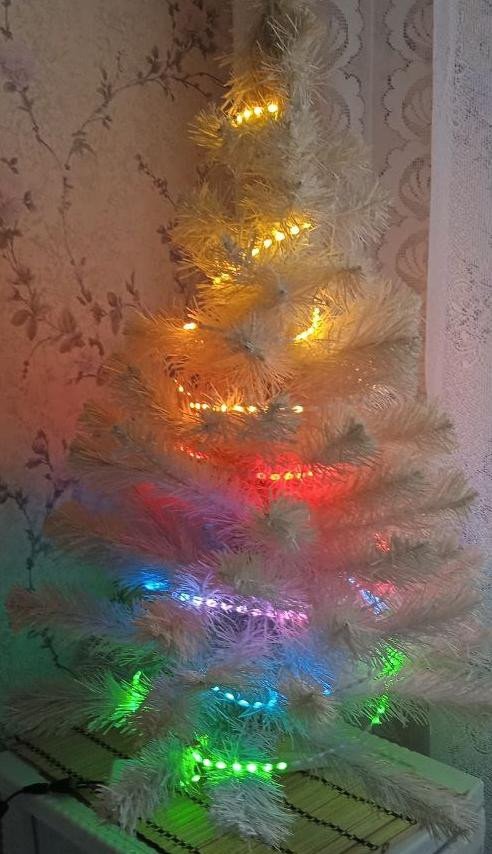

Вот эти эффекты хорошо смотрятся на елке, когда гирлянда накручена на елку по кругу.
Эти эффекты можно посмотреть в видео:

Я не понял, что означает вкладка с иконкой кино. Там тоже есть 4 эффекта.
Ну и последняя вкладка это таймер. Можно настроить контроллер так, что он будет включать и выключать гирлянду по таймеру. Однократно или постоянно по дням недели.

Потребление гирлянды:

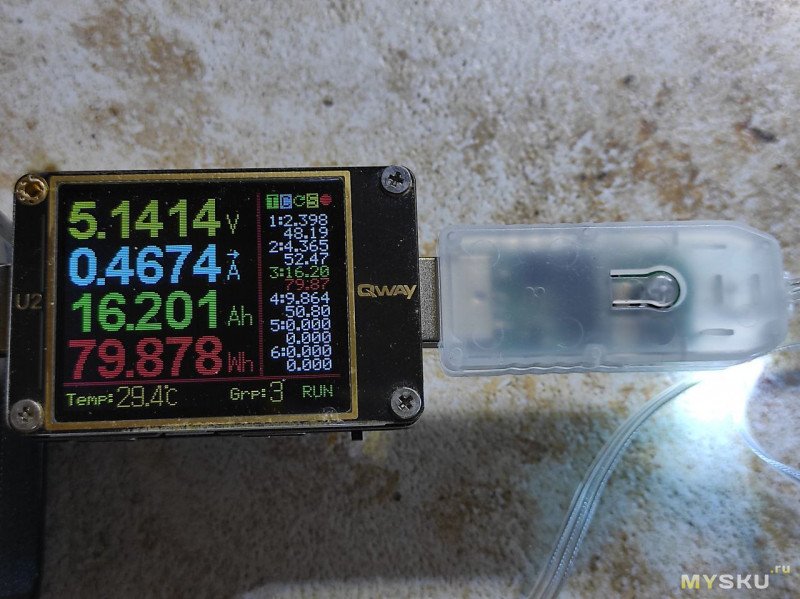

При белом цвете, при максимальной яркости 10 метров (уже 98 светодиодов) потребляет около 500мА.
Минимальная яркость в приложении — 100мА.
Любой цвет, красный, зеленый или синий или смесь при максимальной яркости потребляет 500мА для 10 метров гирлянды.
При этом потребление 20 метровой примерно такое же, около 0,5А при белом цвете.
И мне стало понятно, почему эти гирлянды не делают по 30 и более метров — просто не хватает питания. 20 метровая гирлянда у меня закольцована и, когда я включил белый цвет, то начало светится белым, а конец желтым. К концу гирллянды напряжение сильно падает и поэтому сильно падает яркость синего цвета. Это видно на фото ниже

Итог: адресные гирлянды гораздо интереснее, чем гирлянды старого типа. Эффектов и цветов больше. При этом они питаются от USB, поэтому они безопаснее. Удобнее управлять с телефона, есть таймер включения-выключения и реакция на музыку и звук. Так как они питаются от USB, то можно питать от повебанка и использовать вне квартиры.

В конце концов я припаял светодиод без пластиковой защиты к хвосту гирлянды и включил его.
Светодиод размером 3,8*3,5мм. Видна микросхема, от котрой идут проводки к светодиодам.

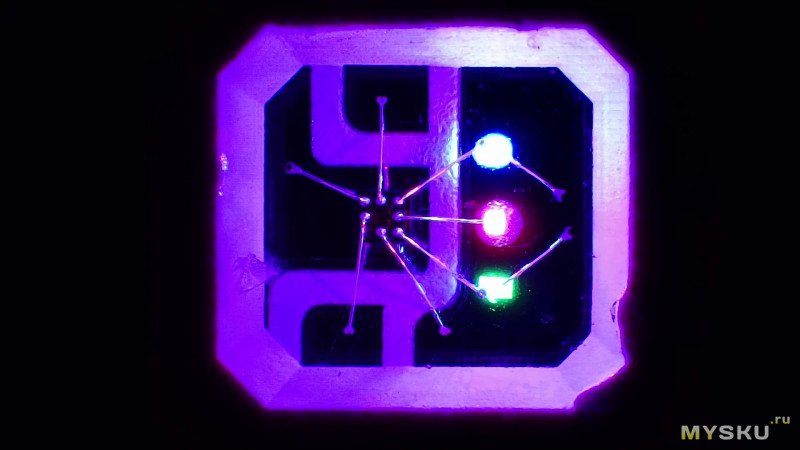

Под микроскопом видно что за что отвечает. Слева в светодиоде три провода, которые идут на питание микросхему и данные. Справа от микросхемы выходят четыре провода, которые обеспечивают питание трех светодиодных кристаллов разных цветов. Это странно, но все три цвета в наличии, хотя перед удалением этого светодиода из гирлянды один кристалл у него не работал.
Починился :)
