Замена экрана на смартфоне HOTWAV Note 12, смотрим, что внутри дешевого китайского бюджетника

Предлагаю рассмотреть, что находится внутри бюджетного смартфона HOTWAV Note 12 2024, а также провести замену модуля экрана. Смартфон уже почти 2 года используется ребенком, большая часть времени для телефонных разговоров. За время использования почти все время был в чехле и защитном стекле, но не углядел и экран в дребезги.

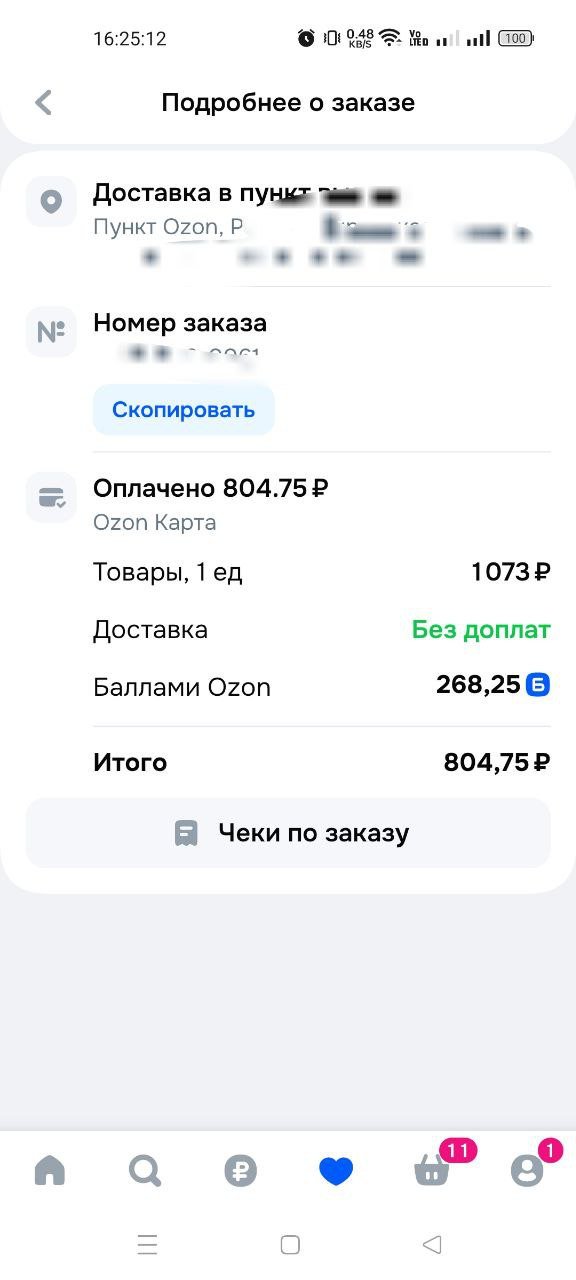

Заказывал модуль на ОЗОНе, хотя его можно также купить и на других площадках. Заказывал еще в в середине лета, но руки дошли заменить только сейчас. поэтому карточка заказа сгорела, вот пруф.

А новая цена стала дороже, тем более я пользовался баллами.

Пришло в большой пенопластовой коробке, а сам модуль в нескольких слоях пупырки.

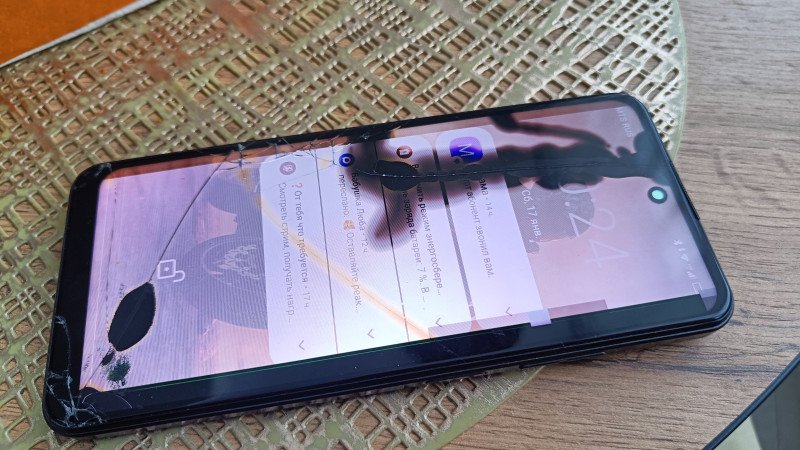

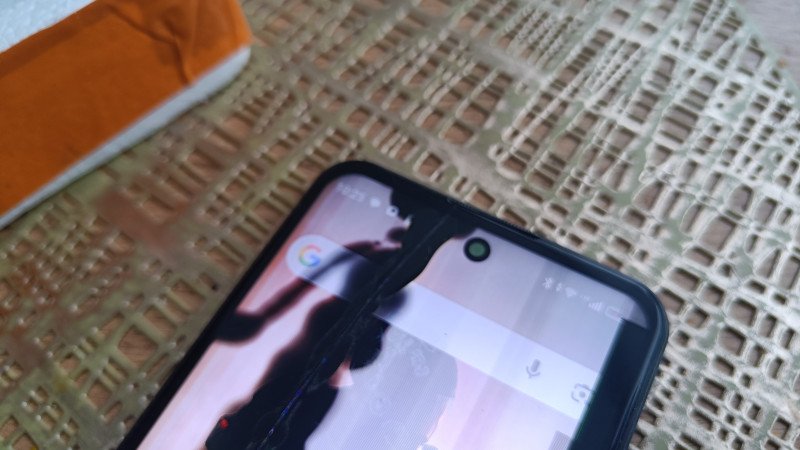

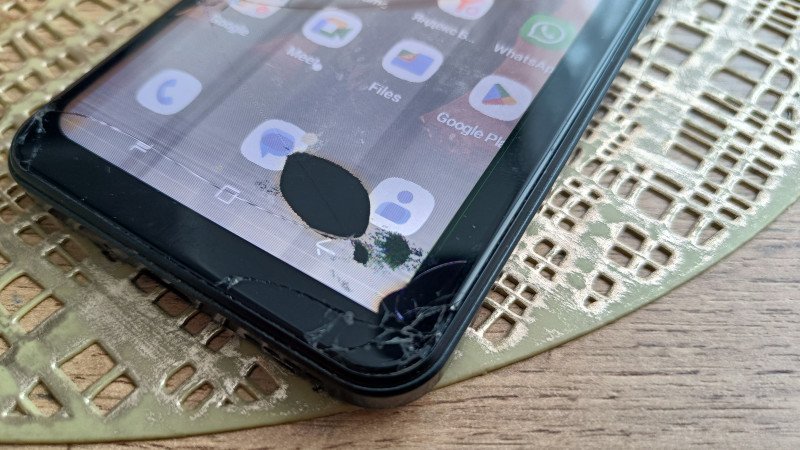

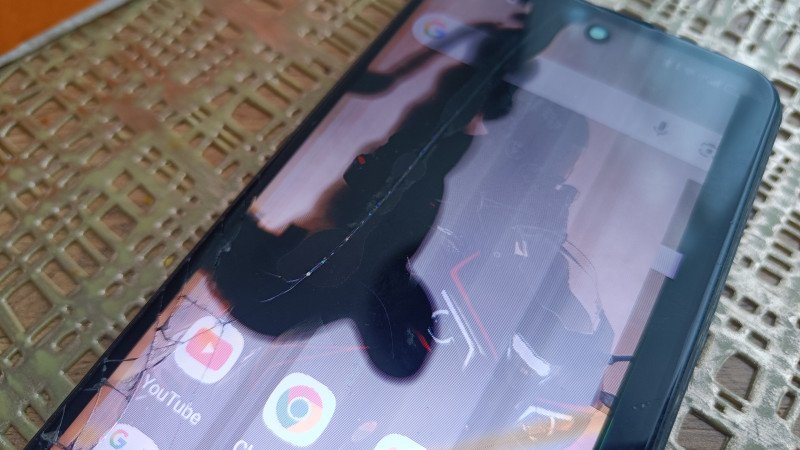

А так выглядит старый экран, матрица уже потекла.

Снимаем заднюю крышку. Она на двухстороннем скотче, перед снятием лучше прогреть хотя бы феном для волос.

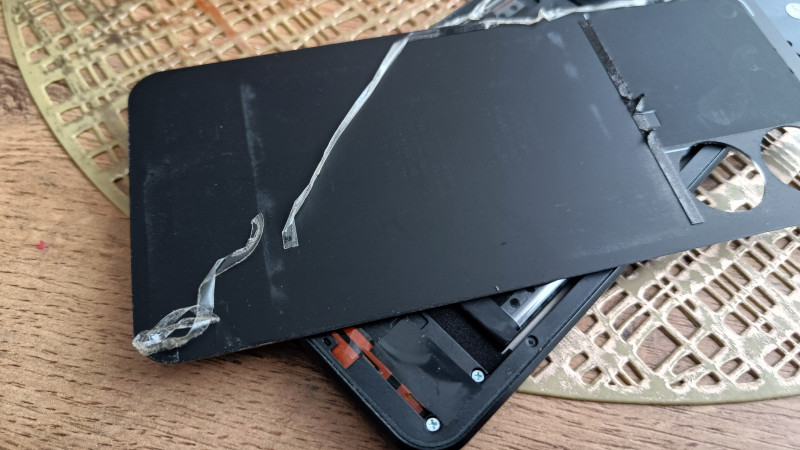

В дальнейшем снимаем к крышки старый скотч, так как будем наносить новый.

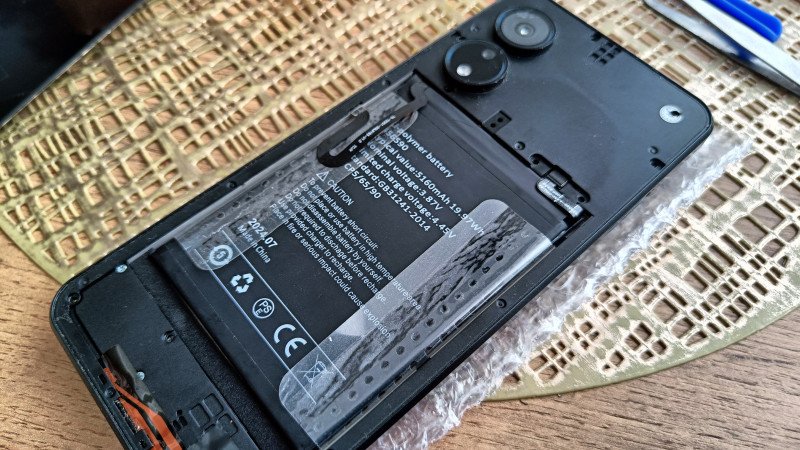

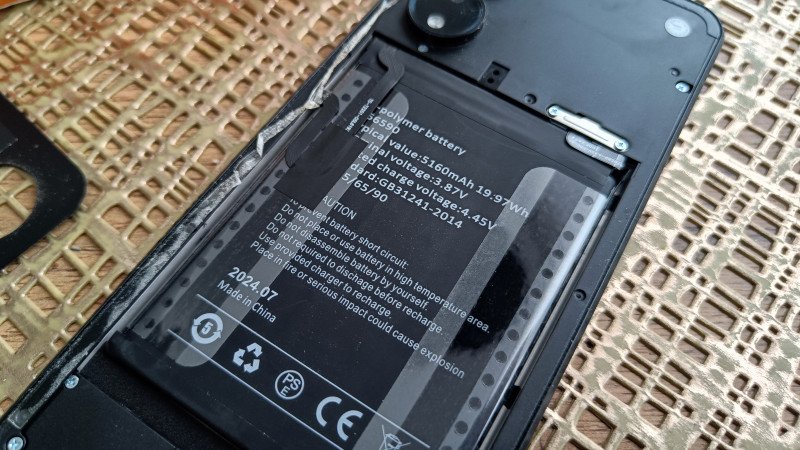

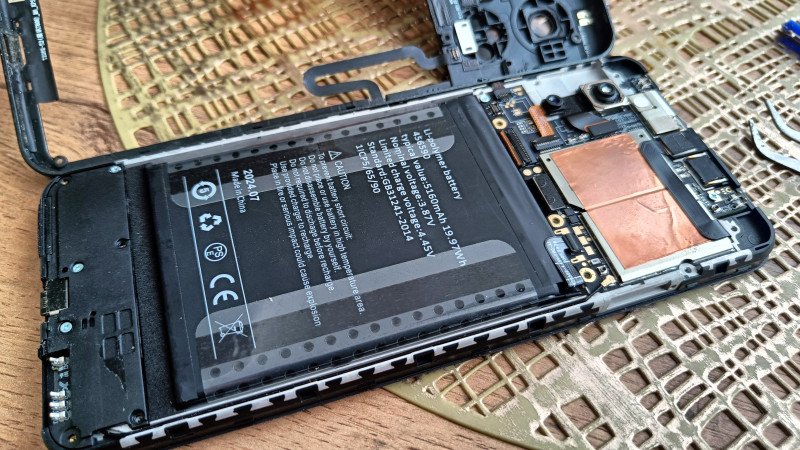

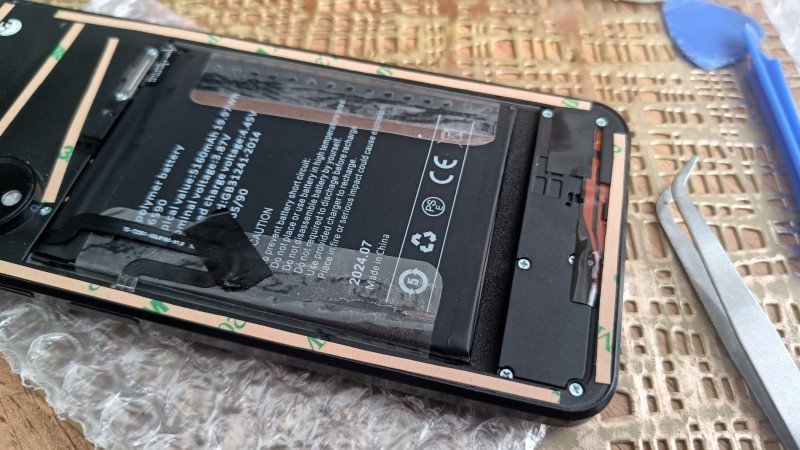

Внутри встречаем аккумулятор на 5160 mAh. Есть заводские пломбы с датой изготовления.

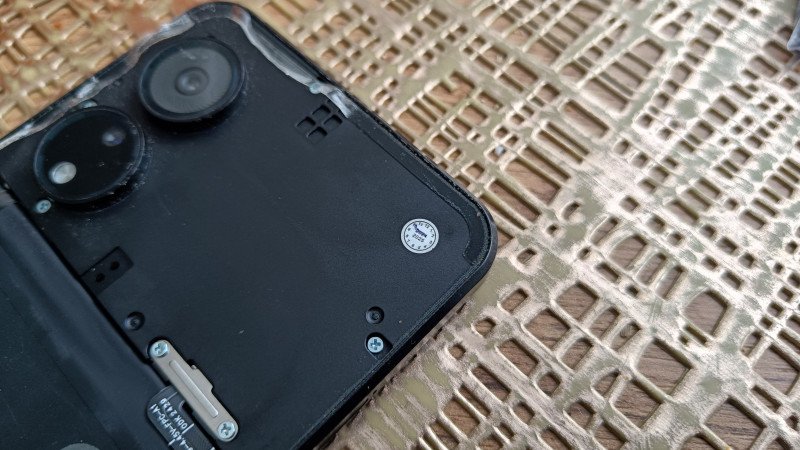

Все платы прикрывает цельная задняя крышка, которая является еще и боковой гранью. Тут надо быть осторожным, потому как на крышке закреплен датчик отпечатка пальца, который идет на кнопку включения. Нужно отстегнуть шлейф.

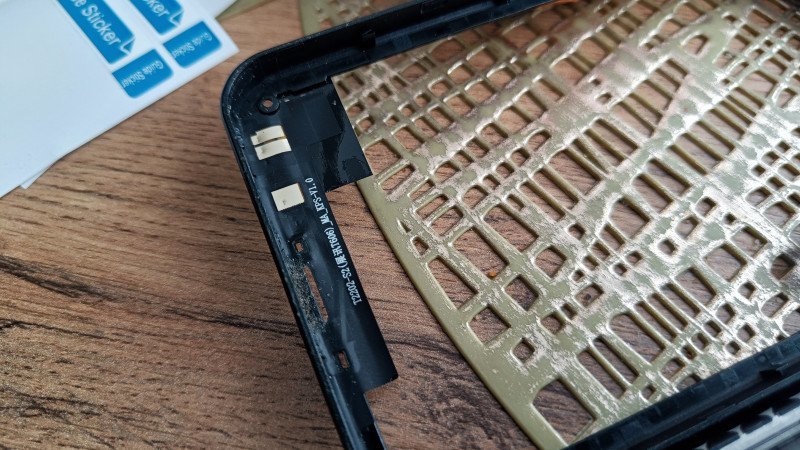

На крышке остается большое количество различных шлейфов, а контакт с платой за счет подпружиненных контактов. За время работы окислений не появилось. Тут стоит учитывать, что телефон несколько раз падал, попадал под дождь.

Снимаем аккумулятор и отстегиваем шлейф питания. Но прежде уже можем проверить новый экран, подкинув его на основную плату размещаему в верхней части.

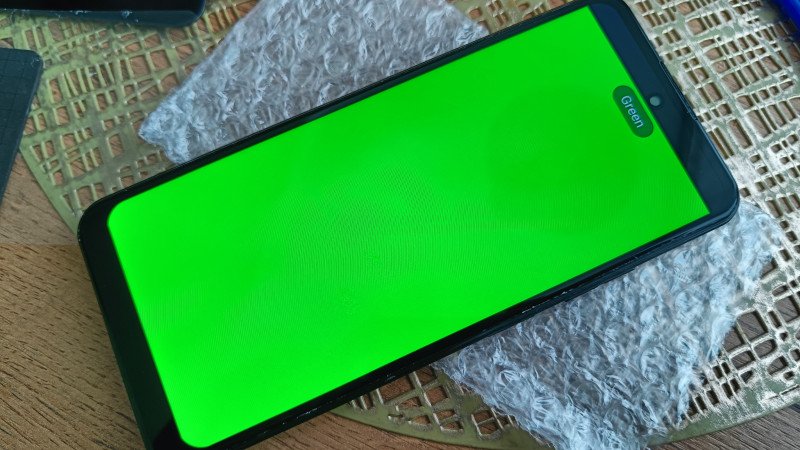

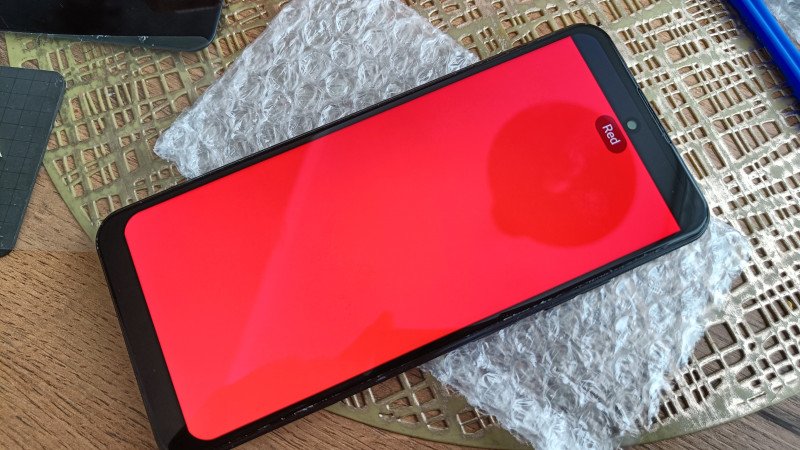

Новый экран и сенсор рабочий.

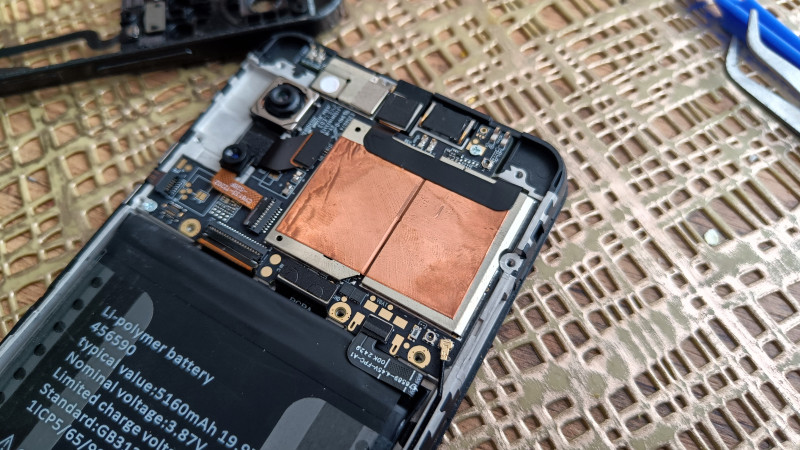

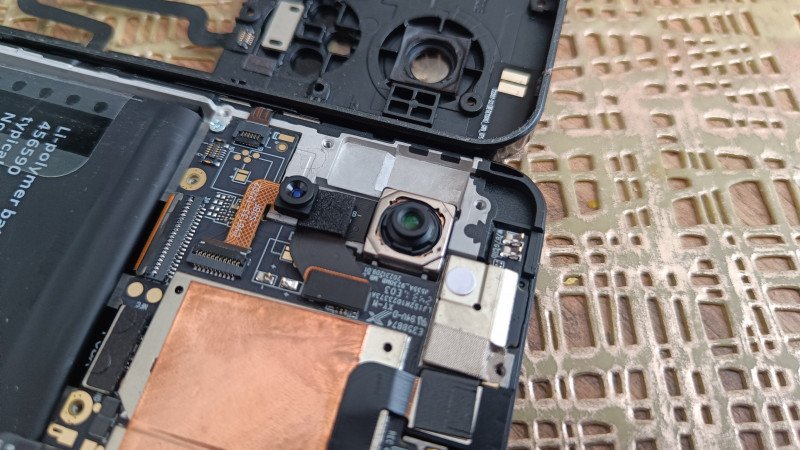

Рассмотрим основную плату поближе. На процессоре металлические экраны и еще медные наклейки. Все камеры, кнопки, датчики на шлейфах. Очень удобно, когда элемент выйдет из строя, заменить не составит труда.

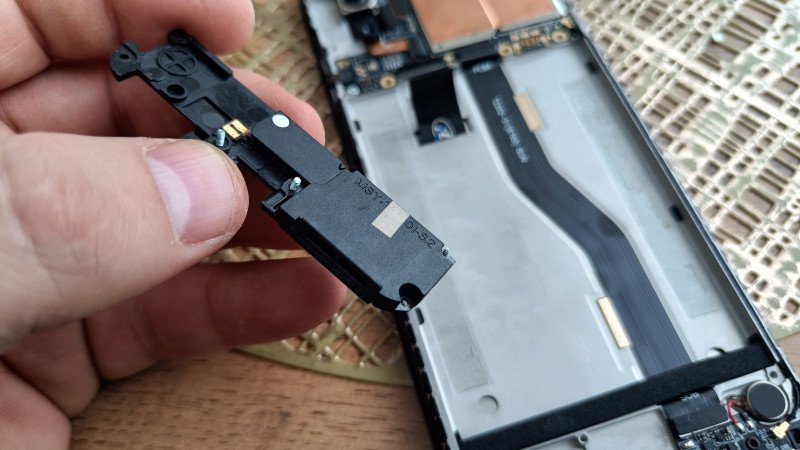

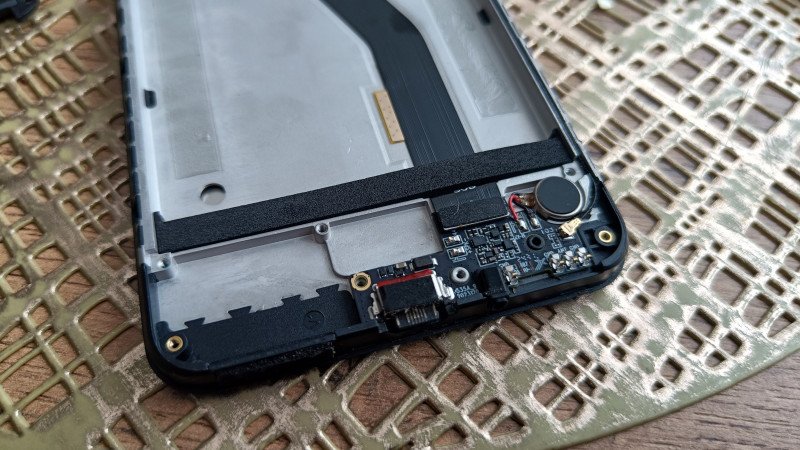

Нижняя плата с динамиком.

Для снятия старого экрана лучше наклеить скотч, чтобы стекло не крошилось. Проходимся по краю экрана и извлекаем его. Там сложностей нет, он на клею.

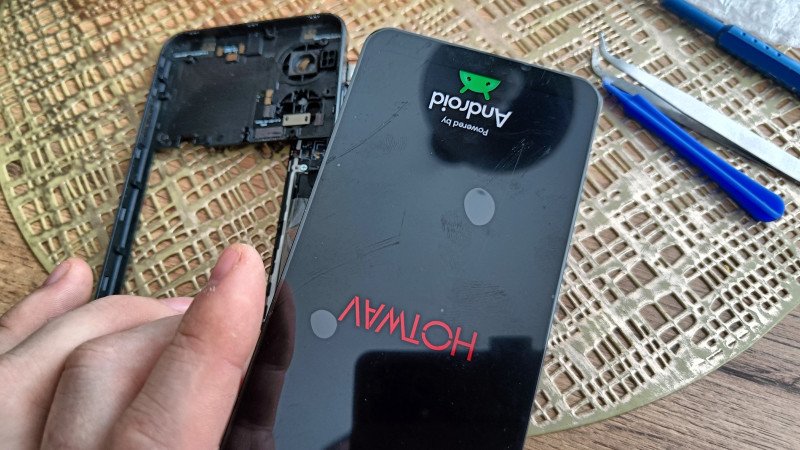

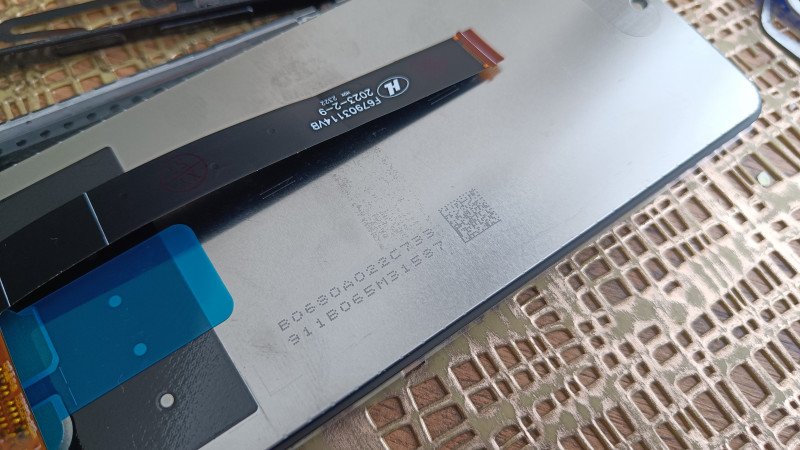

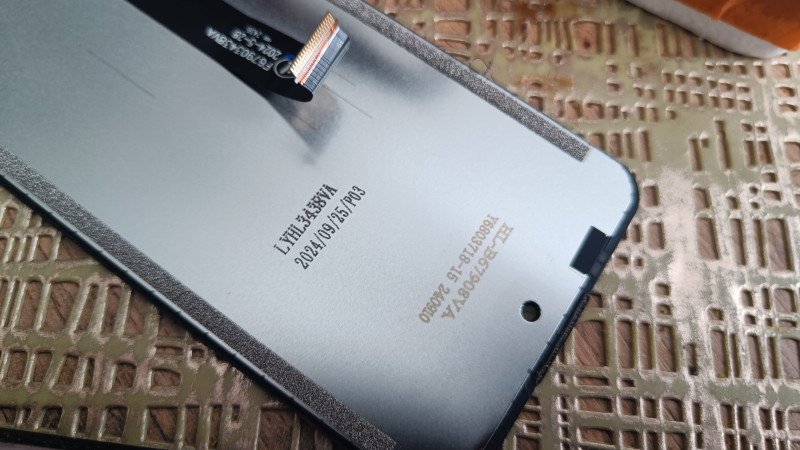

Еще раз сверяем размеры и можно будет оценить маркировку.

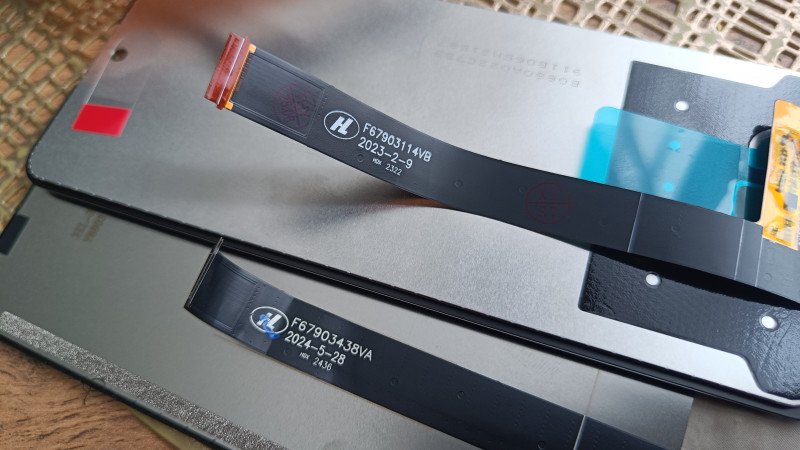

Нижний экран старый. Маркировка отличается несколькими буквами. Новый экран отличается от заводского. Плата не прикрыта скотчем.

Перед установкой на смартфон потребуется очистить пазы от старого клея, снять защитную пленку с отверстия камеры и пленку под платой. Также выправил раму смартфона. Хоть она и из металла, но все же была загнута дугой во время случайно забытого гаджета в заднем кармане.

Перед установкой нового экрана не забываем переставить защитную сетку разговорного динамика. Скорее всего он останется на старом экране.

Проклеиваем экран по краю составом В7000, плотно прижимаем и оставляем на некоторое время в этом положении. После чего, соединяем все шлейфы, устанавливаем аккумулятор, подключаем питание, устанавливаем заднню крышку и закручиваем все винты по своим местам.

В комплекте с экраном был двухсторонний скотч. Возможно производитель предлагал использовать его для установки экрана, но мы на него поставим заднюю крышку.

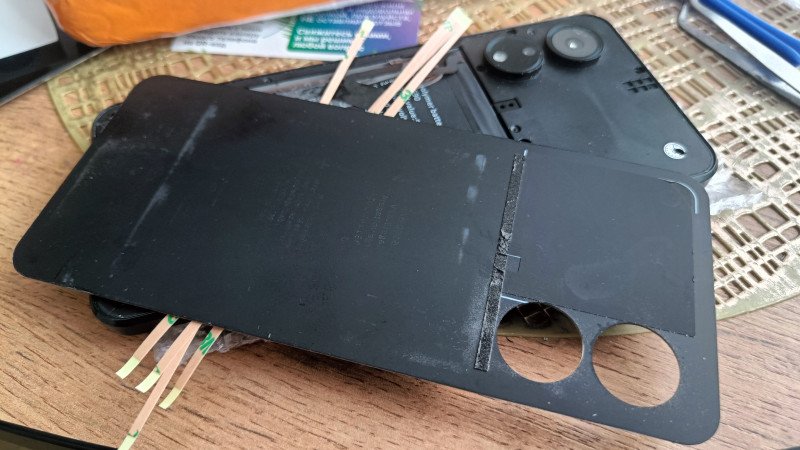

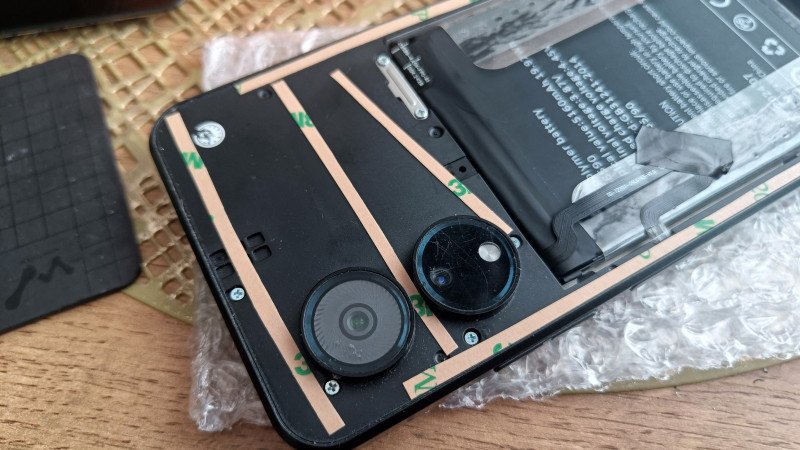

Нарезаем полоски нужной длины и толщины, наклеиваем на корпус смартфона и сверху прикладываем заднюю крышку.

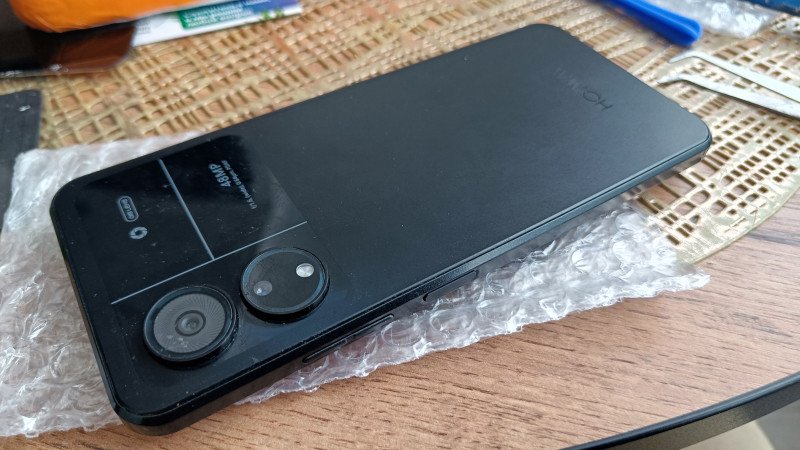

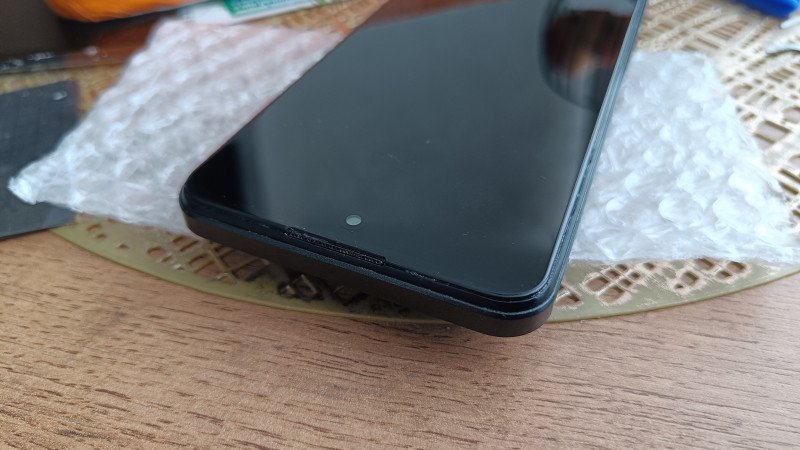

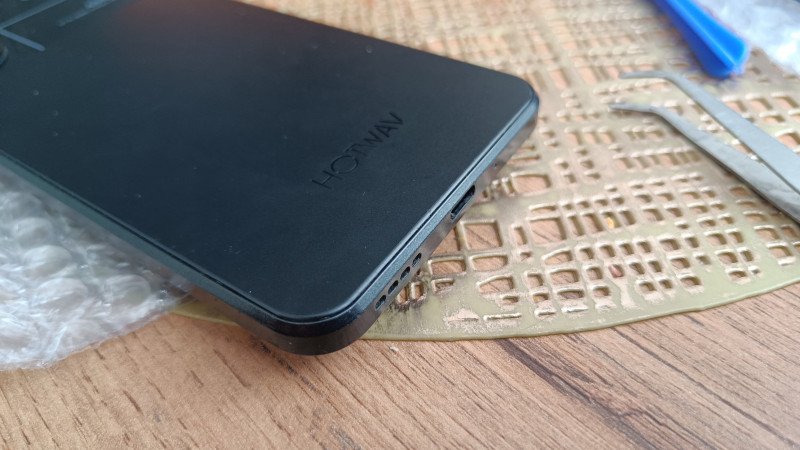

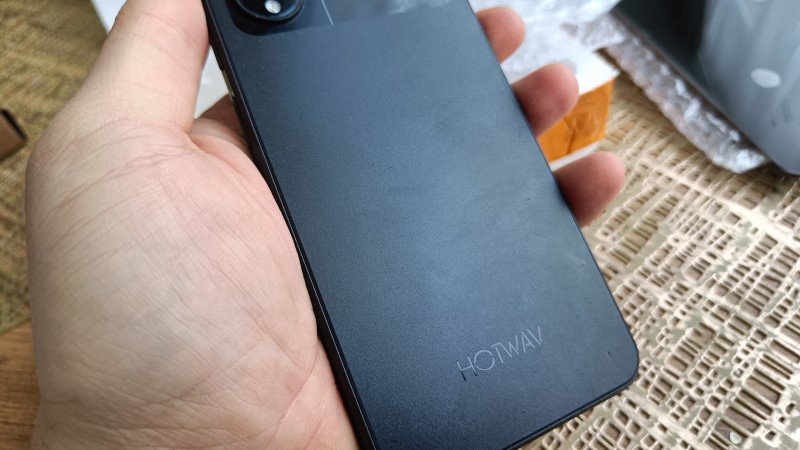

Тут еще с торца не убрал остатки клея. Задняя крышка встала идеально. Сетка разговорного динамика имеет видимые повреждения и сильно замята. Промыл от грязи.

Камеры, динамик, кнопки все работает.

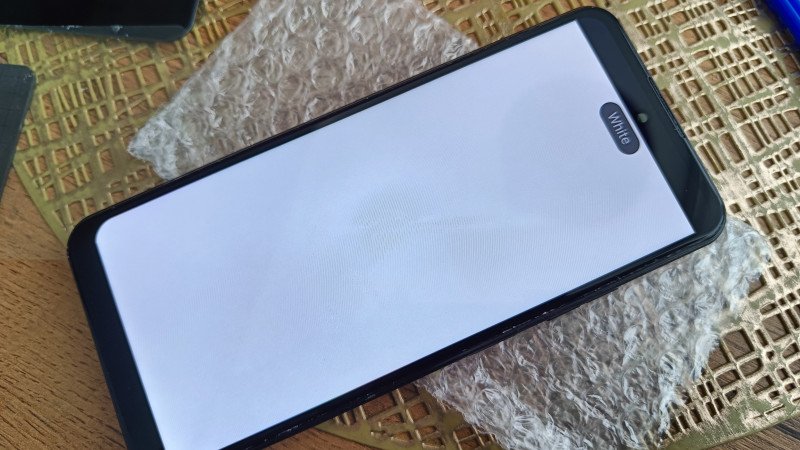

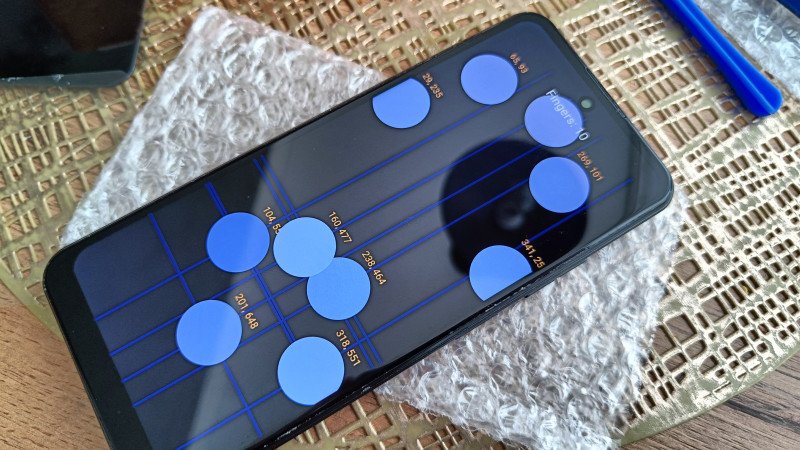

Сенсор мультитач на 10 касаний. битых пикселей с завода нет.

Ребенок рад, семейный бюджет спасен. Хоть и стоит сам смартфон на время публикации 6650 руб, заменить экран выходит дешевле.
