Замена модуля экрана на защищенном смартфоне IIIF150 Raptor с памятью 12+256 ГБ. Стоит ли?

Смена модуля экрана на обычном смартфоне занимает буквально минут 30. А как дела обстоят с защищенными гаджетами. Предлагаю рассмотреть вариант замены на защищенном смартфоне IIIF150 Raptor, который держался в руках рыбака и охотника с лета 2023 года. Был несколько раз утоплен, падал в грязь, но всегда оставался живым.

В один из морозных дней мне позвонил обладатель смартфона IIIF150 Raptor. Сказал, что экран не выдержал падения на ледяную корку водоема и нужно заменить модуль. На данный момент на АЛИ представлены от 1,3к и дороже. Выбирали по отзывам. Доставка менее 2 недель с Китая. Многослойная упаковка в пупырку, потом пенопластовая коробка и еще картонная.

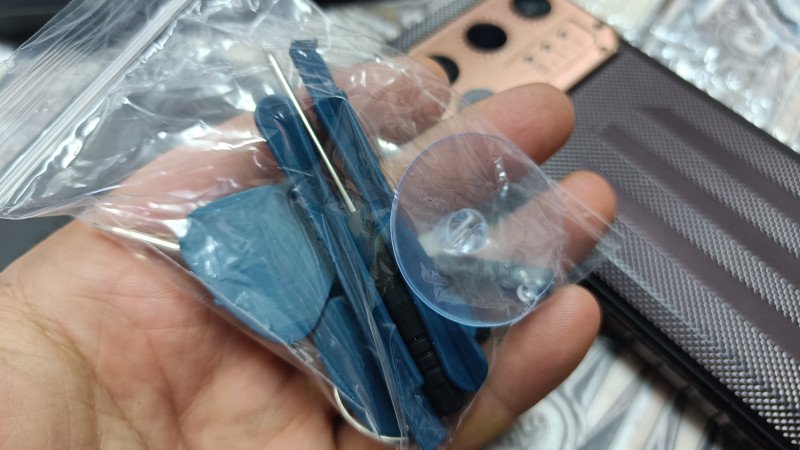

В комплекте есть набор для разбора смартфона. Понадобятся отвертки, пластиковый медиатор и лопатки.

Защита серьезная и за целостность не стоит волноваться.

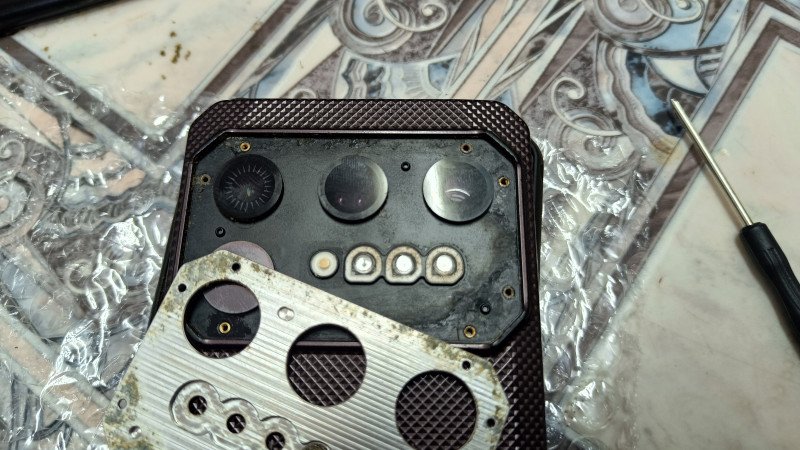

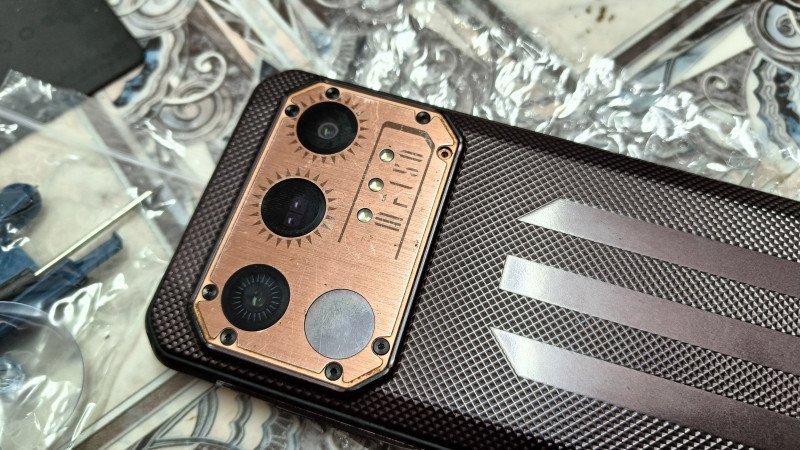

Вот собственно пострадавший, начинаем вскрывать с тыльной крышки. Она тут пластиковая, очень толстая и серьезно проклеена по контуру. Металлическую накладку у каме можно не снимать, она несет только декоративный смысл. Видно, что под накладкой неоднократно побывала влага, но смартфон выдерживал все сложности эксплуатации.

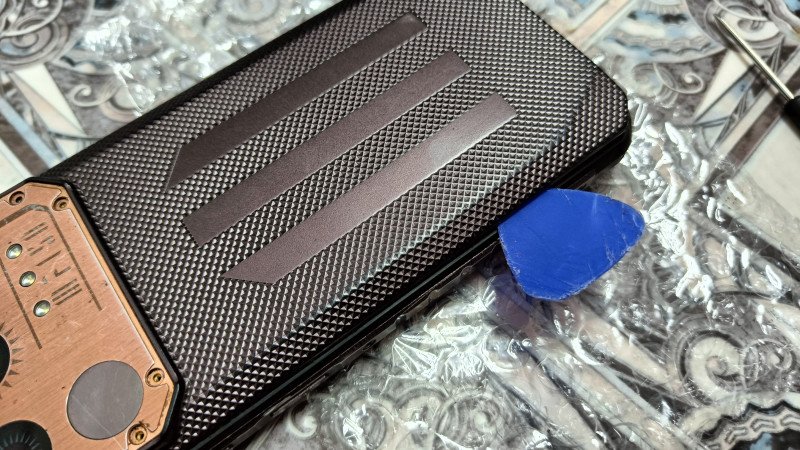

Аккуратно поддеваем тыльную крышку и пытаемся пройти пластиковым медиатором по контуру. Можно использовать спецсредства или хотя бы взять фен у жены, если таковой (вая) имеется. В дальнейшем, крышку и корпус смартфона потребуется очистить от старого клея/герметика.

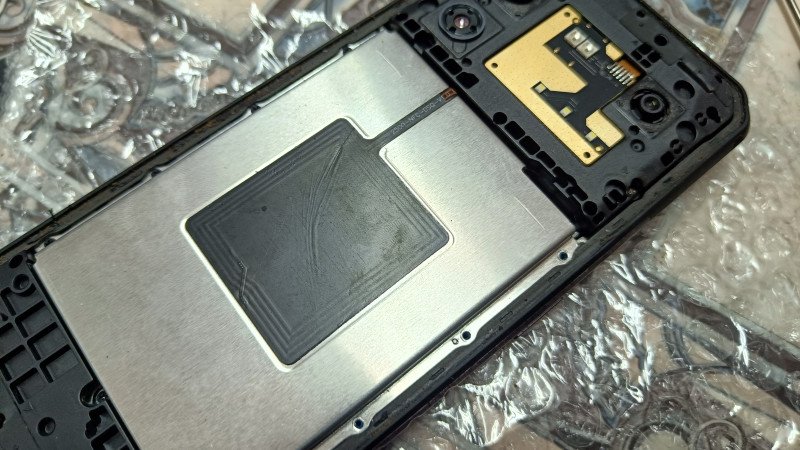

Под крышкой встречаем защиту аккумулятора. Она удерживается на 9 винтах, которые надо открутить. Винты лучше раскладывать по отдельным баночкам, чтобы в дальнейшем не перепутать при установке. Всего насчитал 4 вида винтов разной длины. На защите аккумулятора размещается модуль NFC.

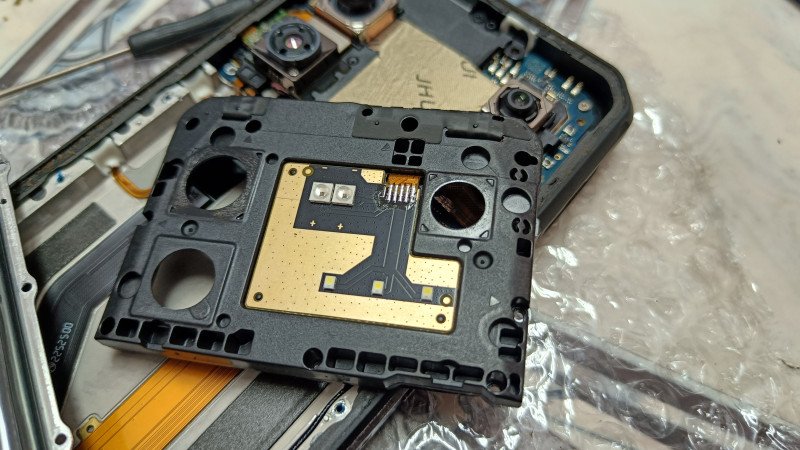

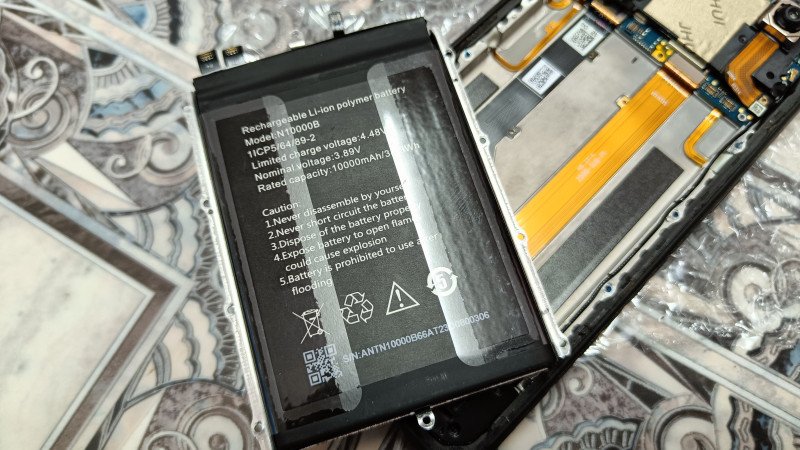

Но, чтобы снять аккумулятор придется снять пластиковую защиту основной платы. Она также удерживается на 11 винтах и тоже разного размера. После этого можно будет отстегнуть клеммы аккумулятора и датчика NFC. Кстати, аккумулятор на 10000 mAh, использовался смартфон без фанатизма, но каждый день. Заряд держит еще очень хорошо, поэтому смартфон менять нет смысла для пенсионера.

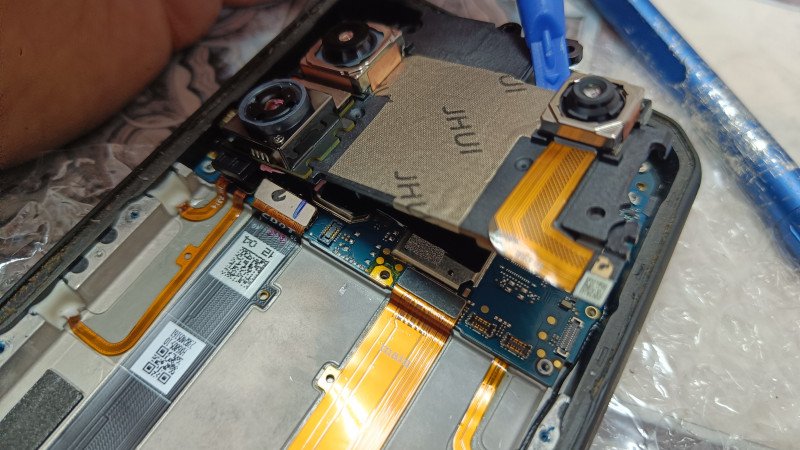

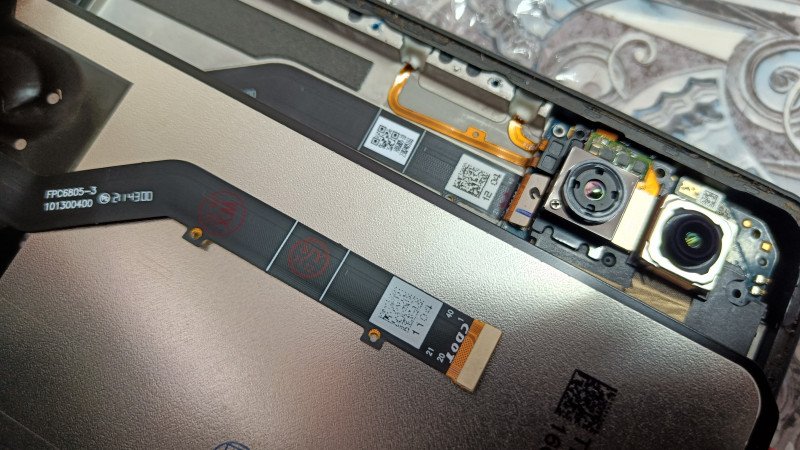

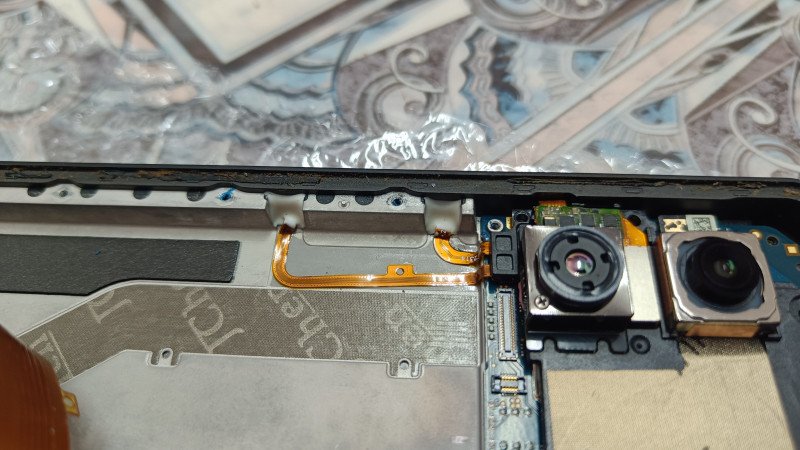

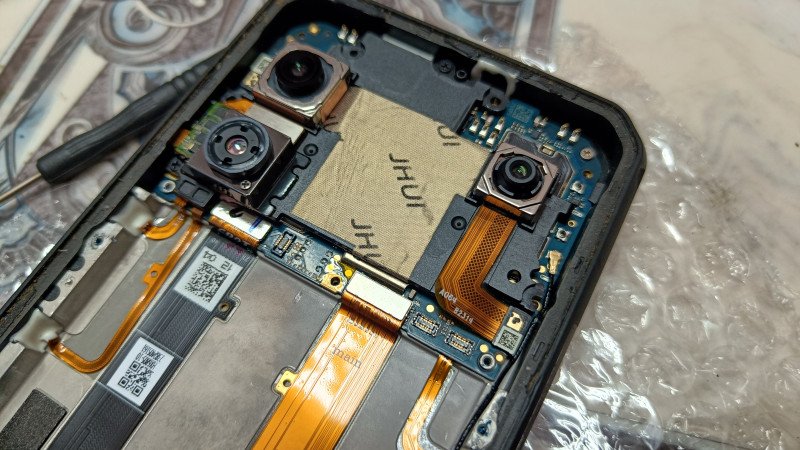

Открывается вид на основную плату и видим разьем подключения экрана. Но, чтобы его снять, придется откручивать основную плату. Она также удерживается 3 винтами, отстегнуть 2 разъема камер и лишь после этого она сдвинется. Очень крупные модули камер. Размещаются в верхней части. Нижний блок отвечает за тепловизор. Все соединения за счет разъемов и прижимаются в дальнейшем верхней пластиковой крышкой.

С тыльной крышкой пришлось повозиться, так как был достаточно толстый слой герметика. А вот с экраном все сложнее. Лучше прогревать феном или использовать спец жидкости. Экран был битый, поэтому проклеил его скотчем.

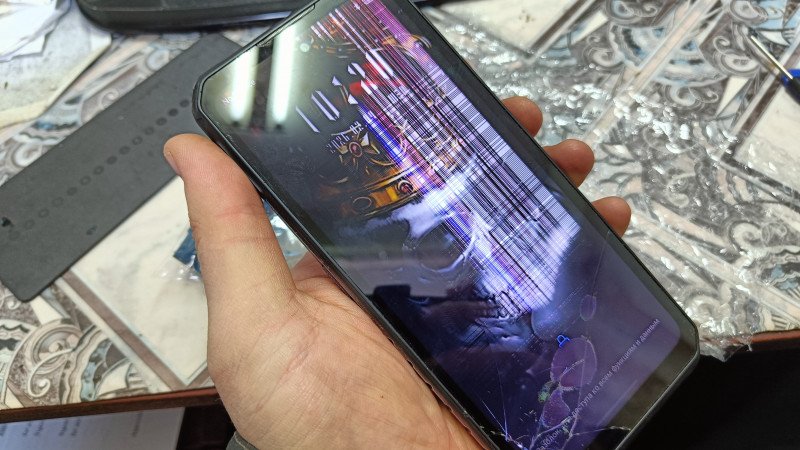

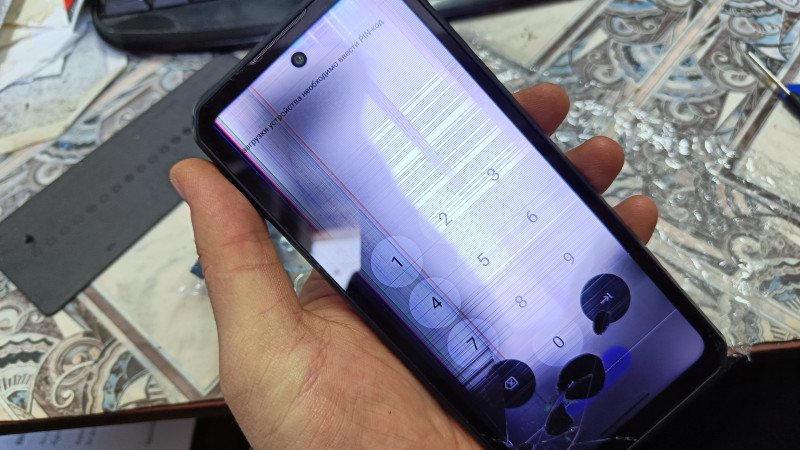

До снятия, он был полосками, на прикосновения не реагировал.

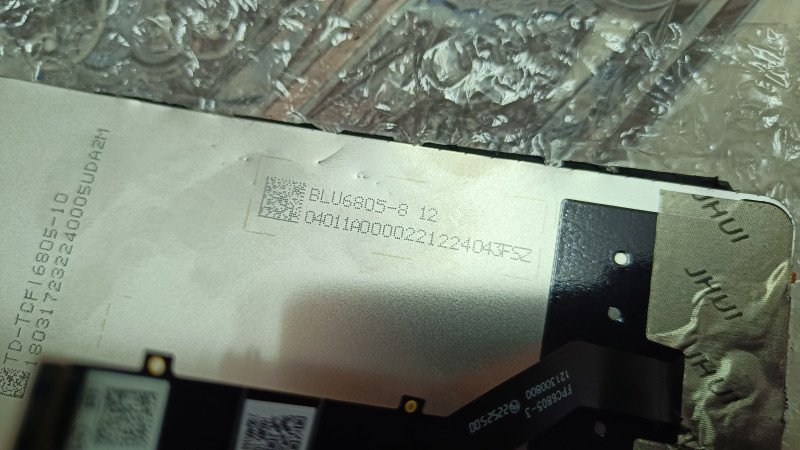

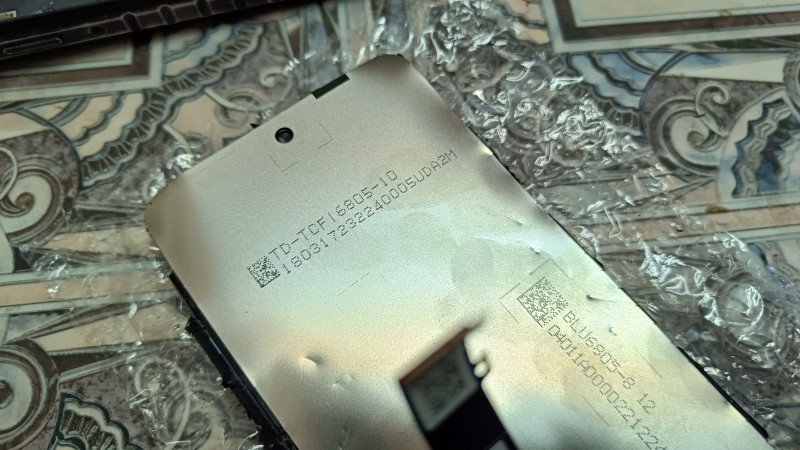

Извлекаем с большим трудом, потратил на это минут 10. Маркировка основного экрана. Малость помялся при извлечении. Также видим маркировку экрана JHUI, аналогичная, что и на плате.

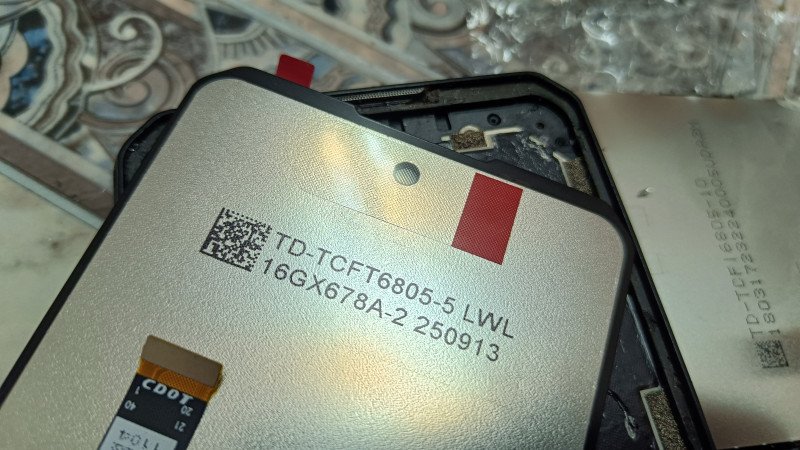

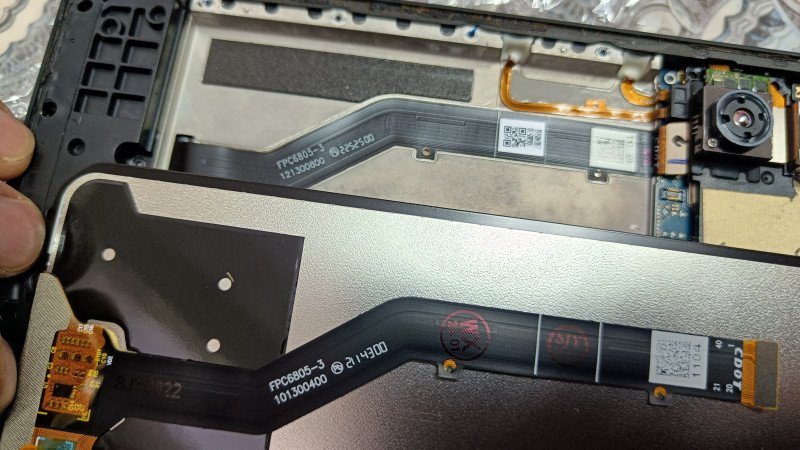

В сравнении с новым экраном. Маркировка совпадает, разница в нескольких цифрах.

В смартфоне все выводы шлейфов залиты герметиком. Внутри следов влаги не обнаружено.

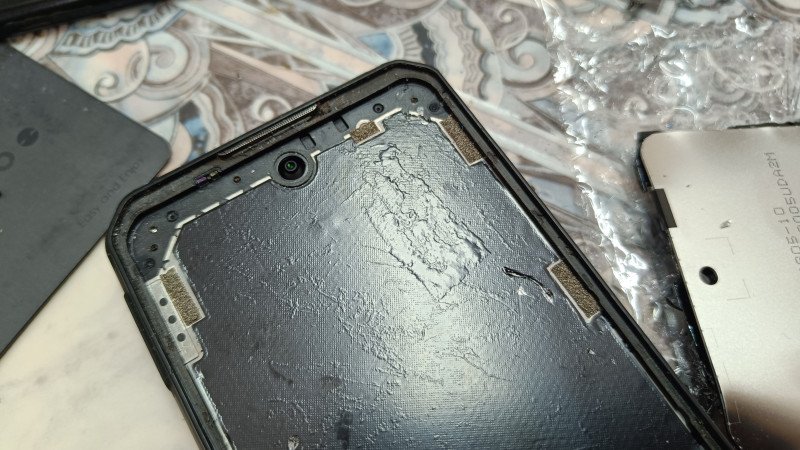

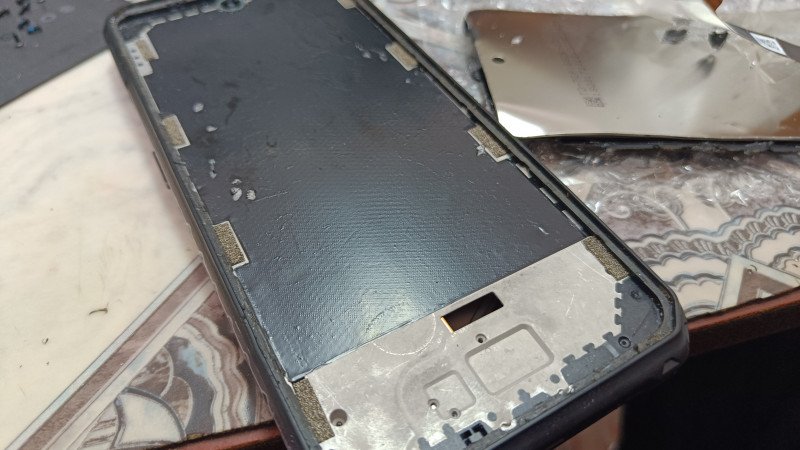

Очищаем корпус от старого герметика и приступаем к вклейке нового.

Перед установкой не забываем снять защитную наклейку с селфи-камеры. Спросите, почему не проверил экран до установки? Это сделать не реально, так как слишком объемный аккумулятор и подкинуть довольно проблематично. Да и вернуть в Китай модуль экрана будет дороже, покупки нового.

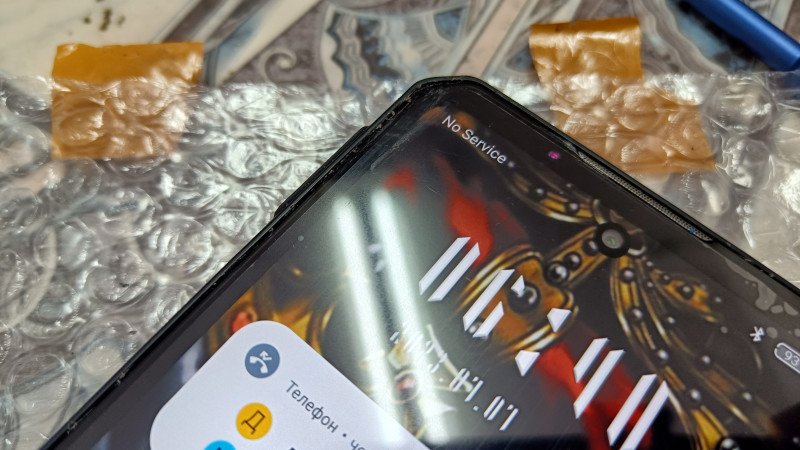

Сборка в обратной последовательности. Использовал клей В7000, давал просохнуть экрану некоторое время, пока закручивал винты на основной плате. Подкинул обратно все шлейфы и зафиксировал аккумулятор. Не забываем зацепить разъемы камер. Первый запуск, отзывчивость сенсора аналогична оригиналу. Цвета естественные и без битых пикселей. Видны незначительные следы от клея, которые потом удалятся.

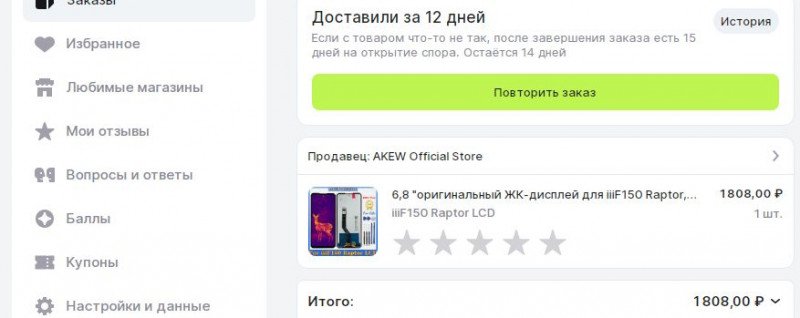

Заказывал после нового года и за 12 дней пришел в мою деревню. На данный момент цена не изменилась.

Все действия выполнялись любителем, не профессионалом. Без использования специальных жидкостей или фенов. Хотел показать, что при наличии пары рук можно самостоятельно провести замену модуля экрана без дорогостоящего ремонта в сервисе. И без замены рабочего смартфона на аналогичный, но новый.
