Неодимовые магниты с зенковкой 10х3мм

Недавно в комментах снова всплыл вопрос «магнитного соединителя» для тестера. А у меня уже давно такой собран, и я даже подумывал написать обзор, но потом решил что конструкция слишком банальна. Однако как оказалось вопрос актуален, и предлагаемая конструкция является на мой взгляд отличной альтернативой пайке магнитов, при которой они неизбежно теряют силу

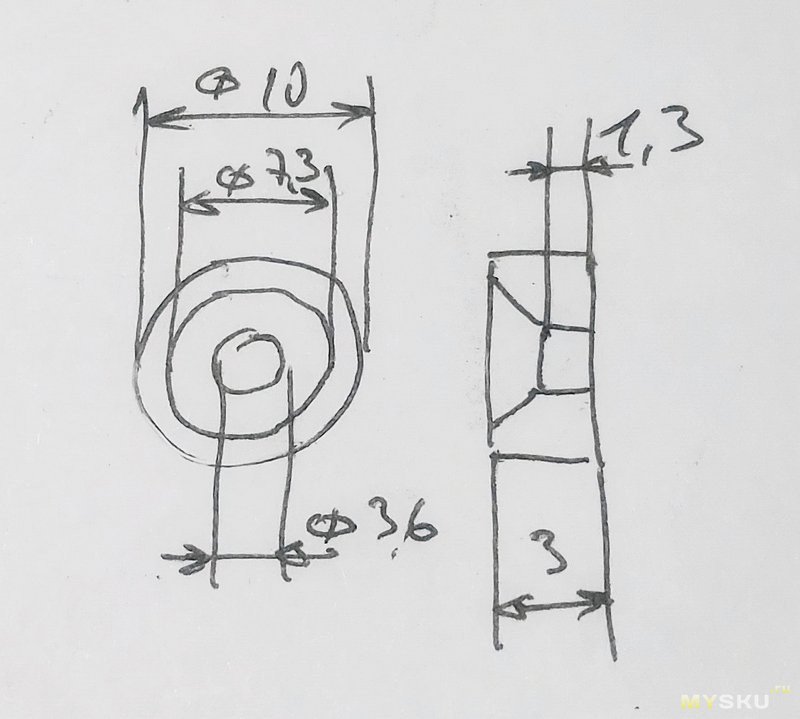

В комплекте 20 магнитов диаметром 10мм и толщиной 3. Магниты уверенно поднимают полукилограммовую гирьку, больше не пробовал потому что нету под рукой.


Далее собираем магнитный коннектор. У меня он будет с гнездом типа 4мм банан. Соответственно, нам потребуется кольцевая клемма под обжим М4-М5 (подобрать по наружному диаметру чтобы подошла к магнитам — для эстетики), гнездо банан, кусочек провода, три магнита, резьбовая вставка М2.5 или М3 и пара винтов под потай — тоже М2.5 или М3.

Тут надо сказать что мне повезло — я покупал такие магниты дважды, и они пришли разной полярности, соответственно мне удалось очень удачно состыковать три штуки таким образом что снаружи стали магниты с фасками.

Сборка. Нужно слегка обточить резьбовую втулку таким образом, чтобы она села в магнит с легким натягом. Именно поэтому я написал М2.5 или М3. Лучше М3, но скорее всего получится совсем тонкая стенка и придется еще и магнит рассверливать — а при рассверливании он может лопнуть, так что лучше «расточить» гравером.

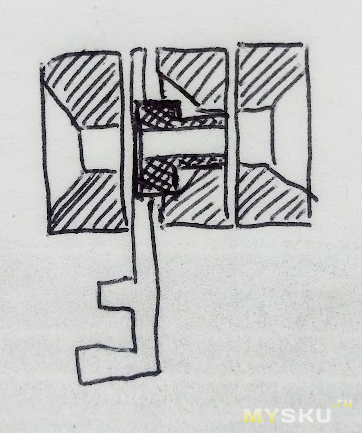

Примерно так это должно выглядеть в разрезе (пропорции нарушены, показан принцип. в частности, втулка может входить широкой частью в клемму и зенковку на магните, это даст небольшой выигрыш по высоте — меньше пилить, а утоньшать можно только вторую ее сторону ):

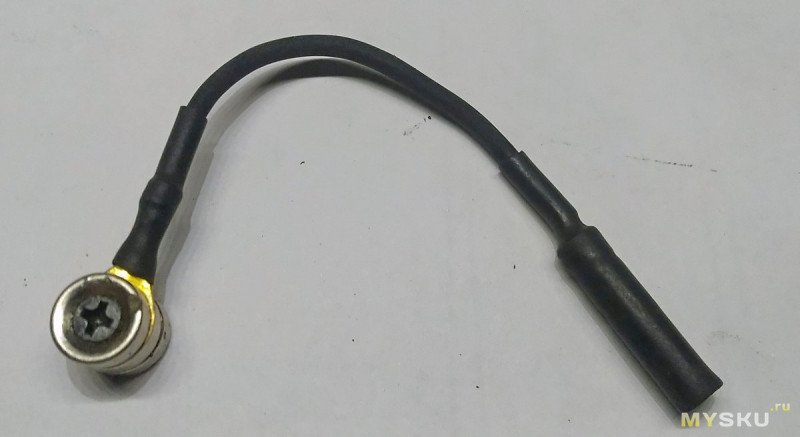

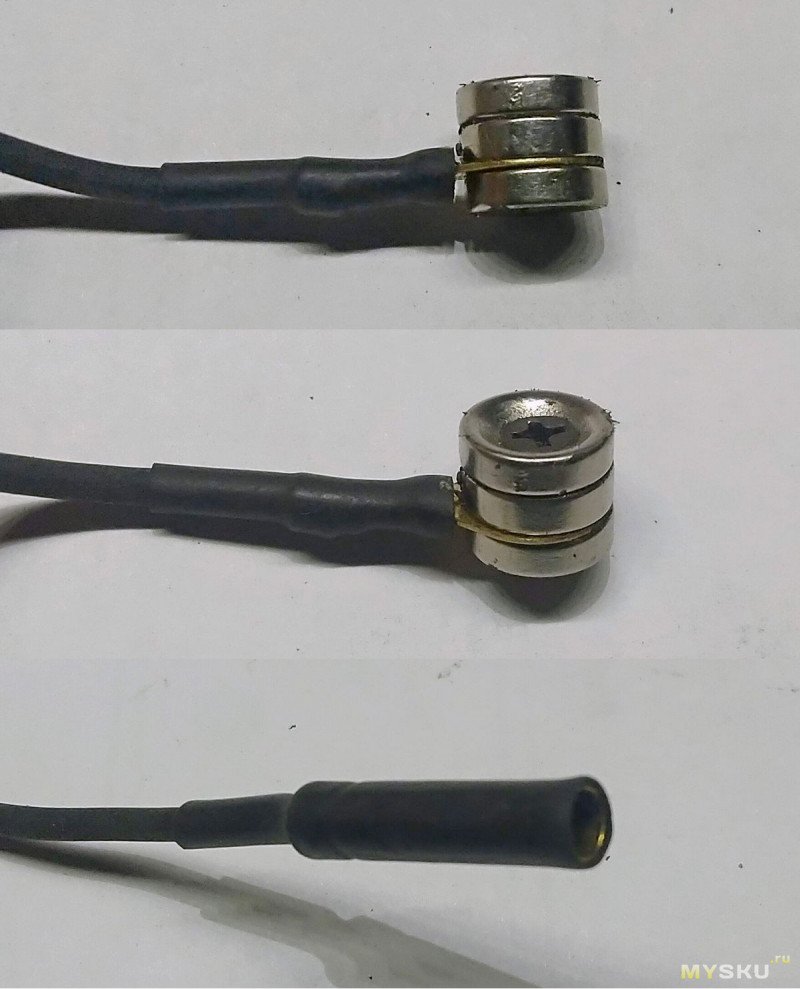

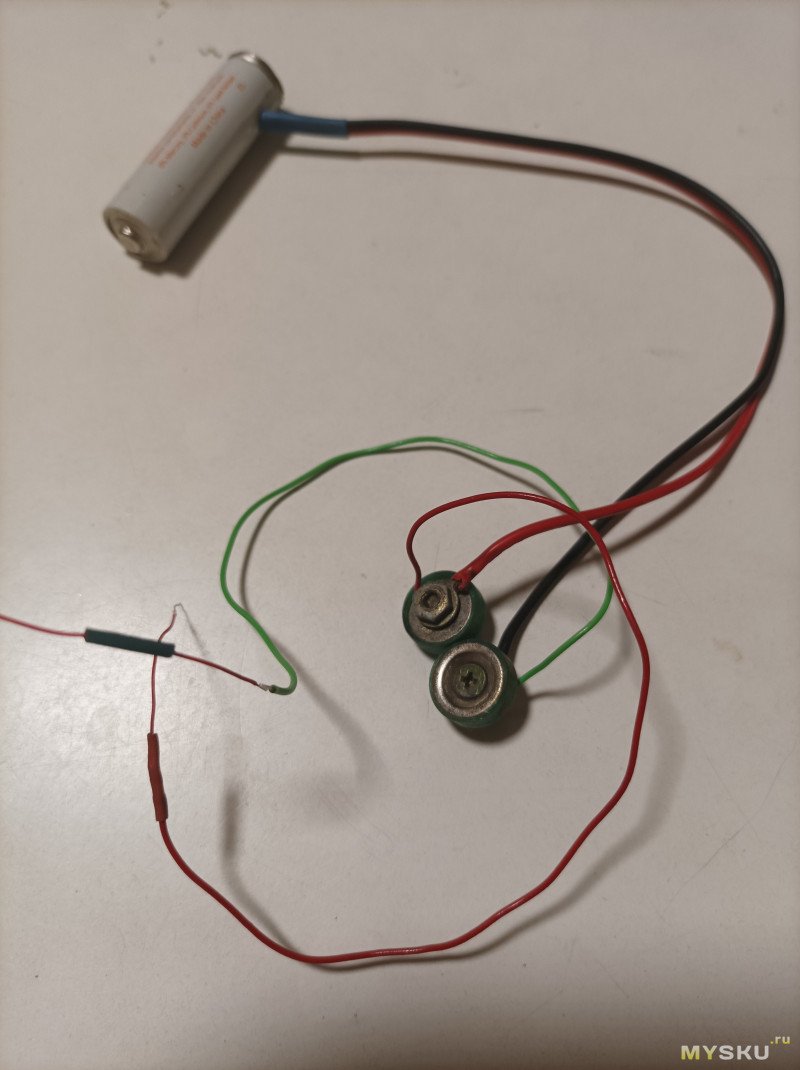

А дальше просто собираем бутерброд как на фото и закручиваем винты с обеих сторон — для надежности на фиксатор резьбы.


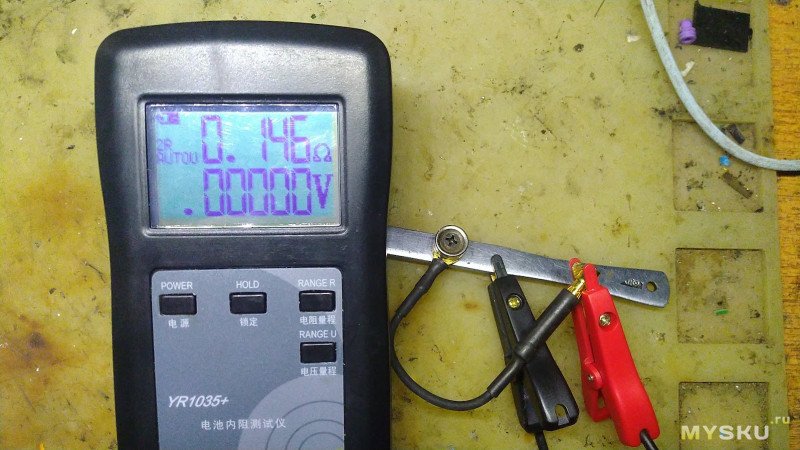

Возможно конструкция получилась немного громоздкая, но в целом ремонтопригодная (особенно если на фиксатор резьбы не садить, а за счёт (вынужденной) стыковки нескольких магнитов — и сила у них вполне неплохая получается. А главное — не применяется ни пайка (ну разве что крепление провода к контактам, но в зависимости от — можно и обжать) ни сварка ни 3д принтер.
